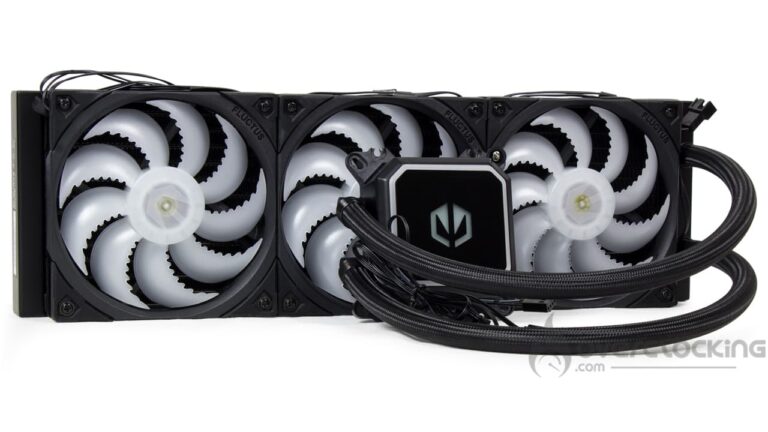

Nouvelle marque à passer entre nos mains avec le constructeur Endorfy. L’entreprise basée en Pologne nous a généreusement fait parvenir leur dernier kit watercooling, allias, le Navis F360 RGB. Pour le coup, nous sommes curieux puisque ce n’est pas la première fois que nous parlons de la marque sur OCC et nous voulions voir ce que donnait leur matériel. C’est donc parti pour le test de ce modèle !

Présentation :

Endorfy, anciennement SilentiumPC, est une marque spécialisée dans le matériel informatique. Dans son catalogue, nous retrouvons notamment des AIO avec la série Navis qui se décline en 240 mm avec le F240, 280 (F280) et en 360 mm avec le F360. Bien sûr, des déclinaisons RGB et sans lumières sont proposées.

Dans les grandes lignes, la marque vante le silence de son kit en fonctionnement. Afin d’assurer d’un fonctionnement silencieux, nous apprenons que le kit dispose d’une pompe avec un roulement céramique. Ce dernier assure un fonctionnement fluide lorsque cette dernière est en fonctionnement.

Couplés à la pompe, nous retrouvons un trio de ventilateurs Fluctus 120 aRGB, des moulins primés pour leur silence de fonctionnement d’après la marque. Et pour assurer ce silence en fonctionnement, les pales présentent des stries à leur extrémité. Nous verrons en fonctionnement comment cela titille notre sonomètre, mais croyez-nous, c’est plutôt efficace.

Du côté du radiateur, nous retrouvons un bloc en 360 mm d’une longueur avoisinant les 40 cm de long assurant un échange thermique efficace selon la marque.

Pour finir, nous retrouvons la présence d’un éclairage aRGB que l’on retrouve à la fois sur les ventilateurs, mais aussi sur la pompe. Même le logo de la marque est éclairé. De plus, si vous avez une carte mère un peu ancienne, ou un modèle d’entrée de gamme, vous pourrez quand même profiter de l’éclairage grâce à une petite télécommande fournie.

[affilizz-publication id= »brgvs6ejr »]

Quant à la facture, ce kit Navis F360 aRGB se retrouve facilement sur le Net à un de 130 € environ. Le kit se positionne de manière plutôt agressive comme on peut le voir. À ce prix, on tombe sur des MAG CoreLiquid I360 de MSI par exemple.

[nextpage title= »Le Navis F360 aRGB d’Endorfy »]

Du côté du packaging, nous retrouvons quelque chose d’assez simple avec une boîte en carton recyclé. Sur cette dernière, nous retrouvons une illustration du kit sur le devant avec un rappel des caractéristiques détaillées à l’arrière de la boîte.

À l’intérieur, le kit prend place dans un bloc de mousse blanche. Clairement, les protections sont à leur niveau maximal, il ne devrait pas y avoir de casse à la réception. De notre côté, rien à signaler.

Le radiateur :

Du côté du radiateur, nous retrouvons une finition soignée, mais un design des plus basiques. Si le radiateur est carré et que l’on y retrouve une peinture noire appliquée avec soin, les flancs restent tristement vides, pas de logo de la marque ni de petite fioriture comme on peut en voir chez d’autres concurrents comme NZXT notamment.

La finition et le design mis de côté, nous retrouvons ici un bloc dont les dimensions sont tout à fait classiques. Ce dernier mesure 395 (L) x 120 (P) x 28 (H) mm. Avec ce kit, pas de mauvaise surprise comme sur un Liquid Freezer signé Arctic ou un Hyte Thicc Q60 par exemple. Il est vrai que ces AIO profitent d’un radiateur particulièrement épais qui nécessite de faire attention à la compatibilité avec son boîtier.

Afin de relier la pompe avec le radiateur, nous retrouvons, comme sur les AIO, deux tuyaux. Ici, la finition est soignée avec une gaine en nylon finement tressée les entourant. Au niveau de la longueur, nous retrouvons un confortable 42 cm. Toutefois, attention, si la marque annonce qu’ils sont souples, ils le sont moins que ceux que l’on retrouve chez Corsair ou encore MSI par exemple.

Le bloc pompe :

Au niveau de la pompe, nous retrouvons quelque chose de plutôt compact puisque les dimensions sont de 90 (L) x 95 (P) x 51 (H) mm.

Au niveau du design, nous retrouvons quelque chose d’assez simple, surtout par rapport à ce que peut proposer la concurrence. Ainsi, Endorfy, pour ce Navis F360 aRGB, opte pour un capot de pompe avec une partie en aluminium brossé et anodisé en noir. Au centre, on reconnaitra le logo de la marque directement usiné dans la plaque.

D’ailleurs, sur ce capot de pompe, on reconnait déjà les différentes zones aRGB avec un liseré faisant le tour de la pompe. Une seconde zone est également présente au niveau du logo de la marque.

Comme bien souvent, les informations de la pompe ne sont que partiellement connues, ici, seule la vitesse est annoncée par la marque avec une plage de rotation comprise entre 1 600 et 2 600 tr/min.

Sous le bloc pompe, se trouve la base en cuivre. Ici, la finition de cette dernière est particulièrement soignée avec un finish sablé, ici, point de trace d’usinage comme cela peut être le cas sur des kits se fournissant chez Asetek ou CoolIt par exemple. De plus, son maintien au reste du bloc est assuré par un total de douze vis à tête carrée… Le genre d’embout que l’on ne retrouve pas facilement. Sinon, les dimensions 52,5 x 58,5 mm de la plaque froide permettront de couvrir l’IHS de n’importe quel processeur.

On remarquera que les bras de montages sont solidaires de la pompe et qu’ils ne pourront pas être retirés. Si ces derniers sont en plastique, leur épaisseur ainsi que leur forme devraient permettre une bonne tenue dans le temps. En tout cas, par rapport à des pièces en métal, ils ne risquent pas de se déformer avec la pression du vissage.

Pour finir, de ce bloc, nous retrouvons un certain nombre de connecteurs avec une prise SATA pour l’alimentation. L’information de la vitesse de la pompe sera renvoyée au système par le biais d’une prise fan en 3 broches tandis qu’une prise aRGB mâle et femelle complète la marche.

Compatibilité :

Pour ce qui est de la compatibilité avec les sockets, Endorfy se concentre sur les plateformes mainstream ainsi que sur les sockets HEDT d’Intel :

• Intel : LGA-2000 – LGA-1851 – LGA-1700 – LGA-1200 – LGA-115x
• AMD : AM5 – AM4

En soi, nous retrouvons une liste de sockets compatibles tout à fait classique avec le support des principales plateformes mainstream du marché. Idem, les anciens sockets haut de gamme d’Intel sont compatibles, toutefois, rien du côté d’AMD, mais cela n’a rien de surprenant.

Les ventilateurs :

Du côté de la ventilation, la marque a équipé son AIO d’un trio de ventilateurs Fluctus 120 aRGB. Ces ventilateurs sont assez particuliers de par la forme de leurs pales. Comme on peut le voir, ces dernières, au nombre de neuf, présentent une courbure assez importante. Toutefois, ce n’est pas leur seule particularité puisqu’elles présentent aussi des dentelures plutôt marquées sur leurs bordures. D’après la marque, c’est cette forme particulière qui permet aux ventilateurs d’être silencieux. Ce motif est breveté et porte le nom de psychoacoustic optimization.

Autrement, au niveau du cadre, rien de spécial. Ce dernier est de forme carrée et présente des silentblocs caoutchoutés afin de réduire les vibrations parasites. Enfin, élément que l’on trouve esthétique : le marquage Fluctus dans l’intérieur du cadre.

Malheureusement, Endorfy n’est pas très bavard quand il s’agit de donner les caractéristiques techniques de ses composants. Ici, à l’instar de la pompe, nous ne connaîtrons que les vitesses de fonctionnement des ventilateurs : de 250 à 1850 tr/min. La pression statique ainsi que le flux d’air ne sont pas communiqués, c’est dommage.

On termine rapidement avec la connectique. Ici, nous retrouvons deux câbles, un pour la partie alimentation avec un duo de prise fan mâle + femelle et la partie aRGB en mâle + femelle également. Par défaut, la ventilation est déjà montée sur le radiateur tout en étant partiellement câblée.

 Le bundle :

La partie accessoire de ce Navis F360 aRGB se répartie dans différents sachets plastiques et contient :

• Une notice de montage sous forme de dépliant
• La visserie nécessaire pour le montage de la pompe
• Une backplate multisocket pour plateformes Intel
• Une clé plate
• Une seringue de la pâte thermique
• La télécommande pour la gestion de l’éclairage aRGB (exploite le bouton reset du boîtier) + la rallonge PWM
• La visserie pour le montage du radiateur

Ici, on retrouve donc le strict nécessaire pour le montage du kit watercooling en question. La marque va un peu plus loin en proposant une télécommande pour l’éclairage aRGB pour les cartes mères dépourvues de contrôleur lumineux. Cette dernière exploite le bouton reset de votre boîtier pour changer d’effet lumineux.  Sinon, dans l’absolu, la partie accessoire fournie le nécessaire permettant le montage de la pompe et du radiateur.

Grosso modo :

Avec ce kit Navis F360 aRGB, Endorfy nous propose une référence tout à fait classique. Ici, il n’y aura point d’écran ou de capot de pompe interchangeable… Non, on va à l’essentiel. Toutefois, la marque n’a pas succombé à la pâte thermique pré-ppliquée, une bonne nouvelle puisque l’on retrouvera une petite seringue permettant plusieurs utilisations à condition de ne pas avoir la main trop lourde.

[nextpage title= »Installation »]

Pour la partie installation, il faudra conserver sa backplate AMD, Endorfy n’en fournissant pas. Si vous ne l’avez plus, un petit tour sur eBay devrait vous permettre d’en retrouver une facilement.

Le montage du Navis F360 aRGB :

En ce qui concerne le montage sur plateforme AMD, la première chose qu’il faudra faire, c’est retirer les bras de montage d’origine de la carte mère. Une fois cette étape accomplie, il faudra placer les vis de montage aux quatre coins du socket. Ici, il n’y a pas de différence entre celles à destination des sockets mainstream d’AMD et d’Intel puisqu’il faudra utiliser les mêmes : celle avec une bague en plastique noir.

Ensuite, on dépose de la pâte thermique sur le CPU puis on positionne la pompe dessus. Ne reste plus qu’à visser, mais avant, il faudra déposer des ressorts sur chaque tige filetée puis on viendra visser l’ensemble à l’aide d’écrous noirs. Bien entendu, pour une meilleure répartition de la pression sur le processeur, on vissera en croix, par angle opposé.

En ce qui concerne les plateformes Intel, on procèdera exactement de la même manière. Seule différence : il faudra positionner la backplate au dos de la carte mère. Attention toutefois, puisque selon les sockets, il faudra la mettre en biais, c’est notamment le cas des LGA-1200/115x.

Maintenant, il ne reste plus qu’à brancher le kit à notre carte mère. En soi, ce n’est pas bien compliqué puisqu’il suffit de tirer une rallonge PWM (fournie) pour relier les ventilateurs et la carte mère. Idem du côté du RGB, cependant, comme tous les ventilateurs sont branchés les uns sur les autres et que, dans l’idéal, il faut aussi relier la pompe aux ventilos, on finit par manquer de longueur. Bref, avec les solutions plus actuelles comme le iCUE Link de Corsair par exemple.

[nextpage title= »Protocole »]

Nous ne vous proposerons que les relevés effectués sur notre Ryzen 7 7900X consommant 105W et 170W. Pas de 65W, cette consommation ne nous semble pas pertinente pour évaluer les performances de kits watercooling.

Ici, nous mesurons maintenant le delta entre la température relevée sur notre CPU et la température ambiante. Pour finir, la gestion de la vitesse de ventilation est maintenant confiée à notre carte mère. Lors des tests, nous faisons fonctionner les ventilateurs successivement à 100%, 66% et 33%.

Pour les besoins du test, nous comparerons le Navis F360 aRGB avec d’autres modèles en 240, 360 et même 420 mm :

• iCUE Link H170i RGB (Corsair)
• iCUE Link Titan 360 RX RGB (Corsair)
• Kraken Elite 360 RGB (NZXT)
• Light Loop 240 (be quiet!)
• Liquid Freezer II 240 (Arctic)
• MAG CoreLiquid i360 (MSI)
• ML240 Atmos (Cooler Master)
• Navis F360 aRGB (Endorfy
• Ryuo III 360 (ASUS)

[nextpage title= »Vitesse et bruit »]

Vitesse de ventilation :

On attaque donc notre série de relevés de températures, ici, on repart à zéro. Précisons tout de même les vitesses de ventilation enregistrées lors de nos relevés (pour 12V, 8V, 5V) :

On commence donc par relever la vitesse des ventilateurs et le moins que l’on puisse dire, c’est que ces derniers tournent conformément à la vitesse indiquée sur la fiche technique. Ainsi, à plein régime, nous relevons une vitesse max d’environ 1850 tr/min. Avec un signal PWM réglé à 66%, les moulins retombent à 1450 tr/min pour finir à 800 tr/min à 33%.

Bruit :

Au niveau du bruit, on peut dire que la forme originale des Fluctus 120 aRGB semble porter ses fruits puisqu’à pleine vitesse, le trio de ventilateur ne génère que 38 dB. Il se place juste devant le Liquid Freezer II 240 d’Arctic. À 66% et 33%, la ventilation saura se faire très discrète avec 32,5 dB et 30 dB. Grosso modo, on parvient à atteindre le niveau de bruit du Liquid Freezer II 360, voire moins !

[nextpage title= »Températures CPU AMD »]

Processeur à 105W :

Ici, notre CPU tournera à 2,70 GHz constamment et sur tous ses cœurs. Nous appliquons un VCore de 1.030 pour obtenir une consommation d’une centaine de watts environ. Cela correspond à la valeur de TDP d’un Ryzen 7 7700X.

Du côté des températures, c’est la bonne surprise puisque le kit d’Endorfy se montre redoutable sur notre Ryzen 9 7900X. Comme on peut le voir, à plein régime, il se glisse en seconde position avec un delta de 32,9°C. Il ne démérite pas non plus à 66%. Enfin, à 33%, il reste très efficace avec un delta très légèrement supérieur à 40°C.

Processeur à 170W :

Enfin, nous terminons avec notre profil 170W. Ici le dégagement thermique est plus important, et correspond au TDP par défaut du 7900X. Voyons comment s’en sortent nos coolings !

Avec la hausse de la consommation, le Navis F360 aRGB ne démérite pas sur ses régimes de ventilation les plus élevés. Toutefois, à basse vitesse, les températures ont tendance à augmenter de manière assez prononcée. On sent que l’on arrive à la limite de ce que peuvent fournir les ventilos.

Résumé :

Dans les grandes lignes, Endorfy nous propose là un AIO très efficace en termes de températures. Il parvient à tenir la dragée haute à des kits pourtant plus imposants que lui sur notre processeur AMD. Toutefois, avec une grosse consommation, pour en tirer le meilleur, on évitera de le faire fonctionner à basse vitesse.

[nextpage title= »Ratio températures/bruit AMD »]

Sur ces graphiques de rapport perf/bruit, nous rappelons que le mieux est d’être placé le plus possible en bas à gauche du graphique. Pour la lecture, le point le plus à gauche symbolise la ventilation en 12V, celui au centre la ventilation en 8V et le plus à droite en 5V.

105W de consommation :

Sur une consommation de 105W, le kit polonais enterre toute concurrence comme on peut aisément le voir sur le graphique. En même temps, il faut dire qu’il est particulièrement avantagé par son faible niveau de bruit.

170W de consommation :

En 170W, nous retrouvons une situation quasi similaire, bien qu’à bas régime, il commence à tirer la patte comme on peut le voir. Pour en tirer le meilleur, il faudra faire fonctionner le kit à mi-régime au minimum. De là, on peut avoir d’excellentes températures tout en conservant des nuisances sonores contenues… Même si dans l’absolu, ce n’est pas le kit le plus bruyant qu’il nous ait été donné de tester !

[nextpage title= »Conclusion »]

Nous arrivons à la fin de ce test du Navis F360 aRGB d’Endorfy. Pour le coup, avons-nous affaire à un produit réussi ? Voyons cela dans le détail !

Visuellement ok :

En optant pour ce qui watercooling signé Endorfy, vous choisissez un kit plutôt simple avec un look qui sera loin d’être extravagant… Quoi que, on retiendra un éclairage RGB présent sur la pompe et les ventilateurs. Dans tous les cas, nous n’avons pas remarqué de souci majeur au niveau de la finition. Il manquerait juste un petit logo sur les flancs du radiateur pour paraître moins vide.

Sinon, en sortie de boîte, la marque fait le choix de proposer son kit partiellement monté et câblé. Effectivement, les ventilateurs sont déjà en place sur le radiateur tandis qu’ils sont branchés les uns aux autres en série. Il ne restera plus qu’à monter la pompe, à visser le radiateur au boîtier et à terminer le câblage.

Autrement, du côté du bundle, ça ne sera pas Noël avant l’heure puisque la marque fournira les accessoires nécessaires au montage et c’est tout. On retrouvera un contrôleur RGB pour les cartes mères les plus anciennes ainsi qu’une rallonge PWM pour le branchement des ventilateurs, mais c’est tout.

Montage simple :

Sinon, le montage de la pompe se fera simplement. En soi, la marque polonaise ne révolutionne pas cette étape et il faudra jouer de la backplate sur socket Intel et retirer les bras d’origine sur plateforme AMD. Bref, rien de bien sorcier. Cependant, le câblage pourra être un peu plus embêtant dans le sens où s’il y a une rallonge PWM pour l’alimentation des ventilateurs, on pourra être un peu court sur la partie RGB puisque tous les éléments sont branchés les uns aux autres, pas forcément pratique.

Des performances surprenantes !

Toutefois, là où le kit nous aura surpris, c’est sur ses performances. Effectivement, nous n’en attendions pas grand-chose, d’autant que l’OEM, Synergy Cooling, c’est la première fois que l’on en entend parler. Quoi qu’il en soit, sur notre Ryzen 9 7900X, ça fonctionne plutôt bien. En effet, nous l’avons trouvé plus efficace que certains kits Corsair plus gros, idem face au nouveau Kraken Elite.  Par ailleurs, attention à ne pas être trop gourmand, pour en tirer le meilleur, évitez de faire fonctionner la ventilation à bas régime sur de gros CPU.

Dans tous les cas, la ventilation reste silencieuse, même à plein régime. Pour vous faire une idée, le kit est moins bruyant que le Liquid Freezer II 360 de chez Arctic à fond, il faut le faire ! Quoi qu’il en soit, cette combinaison de faibles nuisances sonores et de températures basses contribue à faire du Navis F360 aRGB un excellent ratio températures/bruit !

Une facture maîtrisée !

Pour finir, le montant de la facture est tout à fait maîtrisé, à 130 €, on reste dans le domaine de l’acceptable pour un kit de ce type. Seul bémol qui pourrait freiner son adoption… Le fait que la marque ne soit pas connue. Endorfy n’a malheureusement pas la même aura que Corsair, NZXT ou encore MSI, c’est dommage puisque le matériel est tout à fait satisfaisant.

[affilizz-publication id= »uqnuwowps »]

Endorfy Navis F360 aRGB :

On aime :

• Le design simple
• Le bon niveau de finition global
• La ventilation arrive montée sur le radiateur et est partiellement câblée
• Le petit contrôleur RGB exploitant le bouton reset du boîtier
• L’installation simple de la pompe
• Le silence de fonctionnement +
• Les températures maîtrisées sur notre Ryzen 9 7900X
• Un ratio températures/bruit des plus convaincant
• Le montant de la facture bien étudié

On a moins aimé :

• Le radiateur qui manquerait d’un petit logo (esthétique uniquement)
• Les câbles RGB des ventilateurs un peu courts

Finalement, nous choisissons de décerner l’or au Navis F360 aRGB d’Endorfy. Dans les faits, nous retrouvons un AIO efficace sur le plan thermique, silencieux sur le plan acoustique et qui propose un montage simple à mettre en œuvre. Si le design reste simple, la finition est bonne. Il manquerait peut-être un petit logo sur le radiateur pour parfaire le look ainsi que des câbles RGB un petit peu plus longs pour simplifier le branchement. Mais pour 130 €, nous avons là une très bonne référence !
