Début février, Corsair annonçait de nouveaux kits watercooling tout-en-un avec une disponibilité effective en début de ce mois de mars. De notre côté, nous avons reçu le kit plus haut de la gamme, à savoir le H170i Elite LCD XT. Par ailleurs, avec la remise à plat de notre protocole, nous avons quelque peu tarder à le publier, mais cette fois-ci, c’est bon… Du moins en partie, la section relevée Intel étant encore manquante, mais elle va venir.
Bref, que vaut ce qui Corsair facturé près de 400 € ? On vous dit tout.
Présentation :
Avec cette série Elite, la marque Corsair mettait à jour ses AIO avec de nouveaux ventilateurs, les AF Elite RGB. Cette mise à jour concerne les systèmes de refroidissement en 240 mm, 360 mm et 420 mm. La marque américaine nous propose alors ses H100i Elite LCD XT, H150i Elite LCD et H170i Elite LCD.
Bien entendu, comme leur nom le laisse supposer, nous retrouvons là des systèmes de refroidissements équipés d’un affichage sur le dessus de la pompe. L’écran s’annonce qualitatif avec sa diagonale de 2,1″ de type IPS. Idem, il affiche une résolution de 480×480 pixels ainsi qu’une luminosité de 600 cd/m². De quoi afficher convenablement les informations liées à votre système ou votre .gif ou .jpeg personnalisé.
La gestion de l’AIO passera donc par la suite logicielle iCUE de la marque. Via cette dernière, ainsi que le contrôleur iCUE Commander Core, vous pourrez gérer jusqu’à six ventilateurs, que ce soit leur vitesse ou leur éclairage.
D’ailleurs, puisque nous parlons des ventilateurs, sachez que la marque opte pour ses moulins RGB les plus performants. Corsair indique que ses moulins fournissent un flux d’air intense et concentré. De plus, on peut compter sur un fonctionnement semi-passif, de quoi assurer un silence d’or lorsque la machine est faiblement sollicitée.
Concernant la pompe, la marque met en avant un bloc efficace qui, couplé à sa pâte maison, de la XTM70, assurera un bon refroidissement de votre CPU. Cet ensemble est censé aider le processeur à gratter un maximum de MHz via un refroidissement adapté.
Pour finir, l’installation s’annonce comme simplifiée, notamment grâce à la présence d’un mécanisme de rétention de la pompe pouvant être monté sans outil. Ce dernier assure une compatibilité exemplaire avec toutes les plateformes actuellement présentes sur le marché.
[affilizz-publication id= »p1m66igyu »]
Bon, il ne reste plus qu’à parler du prix qui tourne autour des 400 € voire plus sur internet. Là, clairement, Corsair positionne son kit sur un segment premium. La concurrence risque d’être rude, puisque le place juste en face des sets customs prêts à monter que l’on retrouve chez Alphacool, Thermaltake voire même Raijintek.
[nextpage title= »Le H170i Elite LCD XT »]
Déballage :
Le packaging de ce kit reste finalement fidèle à ceux de Corsair avec des couleurs noires et jaunes. Si à l’avant nous avons une illustration de l’AIO avec un rappel de la référence, à l’arrière, nous avons un rappel des caractéristiques détaillées.
À l’intérieur, ce sont les protections en carton habituelles que l’on retrouve. De même chaque élément est emballé dans des sachets plastiques. Bref, des protections qui ont fait leurs preuves depuis le temps.
Le radiateur :

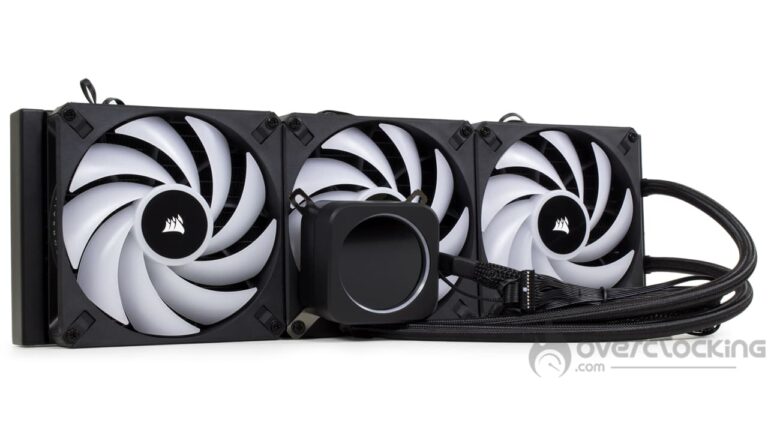

On passe maintenant à la partie radiateur de ce H170i Elite LCD XT qui, sorti de son format en 3x 140 mm reste assez classique. En effet, la constructeur en aluminium et l’épaisseur est de 27 mm. Concernant le nombre de canaux, nous sommes à 13, comme pour l’ancien H170i Elite Capellix. Finalement, il n’y a pas non plus de changement de dimensions à ce niveau puisque l’on retrouve une longueur totale de 457 mm et une largeur de 140 mm.
De plus, la finition n’évolue pas puisque le bloc reste carré, sans vis apparentes. Il est également peint en noir avec une peinture appliquée correctement. Elle ne laissera pas de zone grise au niveau des ailettes. Enfin, nous avons, sur les flancs, un petit logo Corsair brillant de couleur grise.
Finalement, le seul réel inconvénient de ce radiateur réside dans les dimensions du radiateur. 457 mm, clairement, il faut un boîtier capable d’accueillir un tel monstre.
Afin de relier la pompe et le radiateur, nous retrouvons deux tubes de 45 cm de longueur. Concernant la finition, R.A.S puisque l’on retrouve une jolie gaine nylon très douce au touché. Par ailleurs, les tuyaux restent très souples, de quoi effectuer des courbes serrées sans forcer, pratique pour le montage.
Le waterblock :
On passe maintenant à la pompe qui nous propose une forme carrée avec des bords arrondis. La construction est en plastique avec une coque présentant une faible granulométrie. Sur le dessus, est présent l’un point essentiel de ce kit : l’écran. Pour cette version XT, la marque opte pour un écran IPS de 2,1″ proposant une résolution de 480×480 pixels. Idem, l’éclairage sera plutôt lumineux avec ses 600 cd/m². Enfin, on peut distinguer la présence d’un anneau interne translucide via lequel sera diffusé un éclairage aRGB.
Côté dimensions, nous avons beau chercher, ces dernières ne sont présentes ni sur la boîte, ni sur le site de la marque. Pour le coup, nous sortons notre bon vieux mètre ruban Ikea qui nous donnera des mesures exactement approximatives. Ainsi, nous obtenons des dimension de 72 mm de côté pour une hauteur de 55 mm environ.
Dessous, nous avons notre base en cuivre qui sera en contact avec notre processeur. Cette dernière mesure 56 mm de côté et couvrira l’IHS des CPU en AM5 et LGA-1700. Pour le sTR(X)4 d’AMD, si une grosse partie du processeur devrait être couverte, l’intégralité ne le sera pas. Enfin, elle maintenue en place par huit vis cruciforme.
Du côté de la connectique, il y a de quoi dire puisqu’en partant de la pompe nous avons deux connecteurs, un gros, plat, à 22 broches et un second de type USB 2.0. Enfin, nous en avons un troisième, type fan non PWM avec une seule broche de câble pour récupérer la vitesse de la pompe.
Compatibilité :
Avec le H170i Elite LCD XT, Corsair assure une compatibilité exemplaire puisque la grande totalité des plateformes récentes sont compatibles :
- Intel : LGA-1100 – LGA-1200 – LGA-1366 – LGA-1700 – LGA-2000
- AMD : AM5 – AM4 – AM3 – sTR(X)4
Avec son kit, la marque a suffisamment confiance en ses performances pour proposer un support de la plateforme HEDT d’AMD. En même temps, un radiateur de 420 mm, ça peut se comprendre !
Les ventilateurs :
Finalement, le plus gros changement apporté par Corsair se fait au niveau de la ventilation. Contrairement à son homologue Elite Capellix, cette fois-ci, nous avons le droit à trois ventilateurs AF RGB Elite en 140 mm.
Ces derniers se caractérisent par la présence d’un cadre lisse avec quatre silentblocs en caoutchouc visant à réduire les vibrations parasites. De plus, les moulins proposent neuf longues pales plutôt courbées et assez fines. Elles sont de couleur blanche et translucides afin de maximiser la diffusion de l’éclairage aRGB.
À côté de ça, nous retrouvons une double connectique RGB avec un connecteur propriétaire et PWM avec un connecteur universel. Alors que le premier servira à la gestion des couleurs, le second servira à la gestion de la vitesse de fonctionnement.
Maintenant, ce qui nous intéresse, ce sont les performances. À ce niveau, la marque annonce des vitesses comprises entre 500 tr/min et 1700 tr/min. À pleine vitesse, le flux d’air atteindra les 89 CFM tandis que la pression statique montera à 2,00 mmH2O.
Le bundle :
Pour ce qui est des accessoires, nous retrouvons quelque chose de complet puisque la marque propose :
- Un guide de garantie.
- Une backplate Intel en acier.
- La visserie nécessaire au montage ainsi que les bras de montage AMD.
- Un contrôleur iCUE Commander Core gérant jusqu’à six ventilateurs.
- Un splitter USB pour brancher la pompe de l’AIO et le contrôleur à votre carte mère.
- Deux patchs collant 3M pour placer le Commander Core dans votre boîtier.
- La visserie pour le montage des ventilateurs et du radiateur.
Avec son H170i Elite LCD XT, Corsair nous propose tout le nécessaire pour le montage de son AIO. De plus, on retrouve de quoi le brancher tout en limitant l’impact sur la connectique avec le splitter USB. Idem côté visserie pour les ventilateurs, qui est présente en nombre suffisant pour fixer toute une batterie de ventilos supplémentaire sur le radiateur.
Grosso modo :
Avec son kit, Corsair semble nous proposer une référence convaincante avec un finition d’un bon niveau. L’intégration de l’écran nous paraît soigné, bien sûr, à voir une fois sous tension ce que ça donne. Pour l’instant, ça s’annonce prometteur, ne reste plus qu’à voir la suite bien entendu.
[nextpage title= »Installation et RGB »]
Pour la partie installation, il faudra conserver sa backplate AMD, le constructeur n’en fournissant pas. Si vous ne l’avez plus, un petit tour sur eBay devrait permettre d’en retrouver une facilement.
Préparation de la pompe :
Si vous avez une carte mère Intel, inutile de chercher à monter quoi que ce soit sur la pompe, vous pouvez passer à la suite. En revanche, sur plateforme AMD, il faudra installer les bras correspondant. Pour cela, il faudra retirer ceux préinstallés de base, en Intel, en tirant simplement dessus. On positionnera ceux en AMD en les glissant dans la rainure présente juste au-dessus de la pompe.
Montage de la pompe :
Une fois la pompe prête, il faudra visser les entretoises sur la carte mère. Pour cela, on retirera les bras de montage d’origine sur une carte AMD et on viendra déposer la backplate adéquate au dos avec une carte mère Intel.
Une fois les entretoises en place, il ne reste plus qu’à positionner la pompe et à la visser. Rappelons que la pâte thermique est pré appliquée sur la base. Sinon, il faudra déposer une petite noisette de pâte sur le CPU avant de positionner la pompe et la visser.
On terminera cette étape de montage par le câblage du iCUE Commander Core en y branchant la pompe et les ventilateurs. Ensuite, ce contrôleur sera également branché à la carte via un header USB 2.0. Côté alimentation, il nécessitera une prise SATA. Attention toutefois, parce que la pompe requerra elle aussi une prise USB 2.0, d’où la présence du splitter. Et pour récupérer la vitesse de la pompe au sein du système, on oubliera pas de brancher la prise fan en sortie de pompe sur la carte mère.
[nextpage title= »Un petit mot sur l’écran »]
Bien sûr, pour profiter pleinement de l’écran IPS intégré au couvercle de la pompe, il faudra passer par la suite iCUE de Corsair. Via cette dernière, on pourra tout gérer sur l’AIO, de la vitesse des ventilateurs à l’éclairage aRGB en passant par l’animation de l’écran.
D’ailleurs, c’est bien de cela qu’il s’agit, « qu’allons-nous afficher ? ». Pour cela, rendez-vous dans la section « Configuration de l’écran » du logiciel de Corsair afin d’y dévoiler toutes les options disponibles.
De là, plusieurs solutions, plusieurs presets se présente à vous. Vous aurez alors la possibilité d’afficher différents design. Bien entendu, à chaque réglage, vous pourrez gérer différents paramètres. On pense notamment à la sonde sur laquelle doit s’appuyer le logiciel, mais pas seulement. En effet, il y a aussi la couleur des différentes jauges par exemple.
Dans le lot, on retrouvera aussi une option permettant la personnalisation de votre kit. Vous aurez la possibilité d’y afficher un .jpeg ou un .gif qui vous plaira. Néanmoins, contrairement aux kits MEG CoreLiquid S de MSI, il n’y a pas de support pour les formats vidéo comme le .MP4 par exemple. Sur un kit à 400 €, c’est un petit peu dommage.
L’écran dans les faits :
Dans les faits, nous retrouvons un joli écran lumineux avec de jolies couleurs. Les angles de visions sont larges, grâce à l’utilisation d’un petit panneau IPS. Face aux concurrent, on retrouve un bon élément qui nous semble plus lumineux que celui de MSI malgré le fait qu’il soit du même type. De plus, c’est aussi l’écran le mieux défini que nous ayons eu entre les mains, avec ses 480×480, il fait mieux que :
Mais aussi bien que Thermaltake et ses Toughliquid Ultra eux aussi en 480×480. Quoi qu’il en soit, on retrouve un affichage fin, pas trop pixélisé. Ça reste lisible et exploitable !
[nextpage title= »Protocole »]
Grosse mise à jour de notre protocole de test puisque l’on procède à un changement de plateforme. Dans un premier temps, nous effectuons des relevés de températures avec un Ryzen 9 7900X couplé à une MSI X670E Carbon WiFi. Le CPU est configuré de sorte à ce qu’il consomme 100W, 150W et 200W. Si ce n’est la configuration qui change, nos méthode de relevés n’évoluent pas si ce n’est la méthode de chauffe. Nous utilisons alors le logiciel PowerMax et lançons un test type SSE sur une durée illimitée.
Par la suite, d’autres relevés sur plateforme LGA-1700 avec du Core i sera ajouté au protocole.
Pour les besoins du test, le H170i Elite LCD XT sera comparé à d’autres kits en 240 mm, 280 mm, 360 mm et 420 mm. Voici la liste des AIO en question :
[nextpage title= »Vitesse et bruit »]
Vitesse de ventilation :
On attaque donc notre série de relevés de températures. Ici, on repart à zéro. Précisons tout de même les vitesses de ventilation enregistrées lors de nos relevés (pour 12V, 8V, 5V) :
Malgré notre nouveau protocole, nous commençons par relever la vitesse de fonctionnement de la ventilation. Ici, à bas régime, le trio d’AF 140 RGB Elite fonctionne à 900 tr/min, des vitesses similaires au H170i Elite Capellix ou au Liquid Freezer II 240. Cependant, nous remarquons que les régimes de ventilation sont assez similaires en 12V et 8V avec, respectivement 1700 tr/min et 1400 tr/min.
Bruit :
Au niveau du bruit, malgré des vitesses assez proches entre le plein régime et le mi-régime, le niveau de bruit est bien différent. À 1700 tr/mins, notre sonomètre affiche 46 dB contre 37,5 dB à mi-vitesse. Finalement, il restera silencieux à basse vitesse : 30,5 dB seulement.
Face au Capellix, la génération d’avant, on remarque que Corsair est parvenu à drastiquement améliorer les nuisances de son kit malgré des vitesses similaires. La forme des pales aidant certainement. Dans tous les cas, c’est une amélioration bienvenue !
[nextpage title= »Températures »]
Processeur à 100W :
Malgré un profil 100W plus violent, ce dernier représente toujours la phase la moins stressante de ce protocole. Elle permet de mettre en avant les performances obtenues avec des dissipateurs compacts/entrées de gamme.
En 100W, compte tenu de la taille du gabarit du kit Corsair, nul doute que les températures sont bonnes. Dans les grandes lignes, il se positionne au niveau de notre Liquid Freezer II 420, lui aussi équipé d’un gros radiateur. Cependant, à haut régime, le Ryuo III 360 d’Asus s’en tire légèrement mieux.
Processeur à 150W :
Ici, notre CPU tournera à 3.90 GHz constamment et sur tous ses cœurs. Nous appliquons un VCore de 1,246V pour obtenir une consommation de 150W environ. Pour simplifier la lecture du graphique, il se peut que nous ayons arrondi certaines valeurs à l’entier près.
Avec une consommation de 200W, notre kit Corsair du jour maintient notre Ryzen 9 7900X dans une fourchette comprise entre 60°C et 65°C à basse vitesse. De nouveau, il rivalise avec les Ryuo III 360 d’Asus et Liquid Freezer II 420 d’Arctic. Cependant, s’il y a une référence qu’il faut garder à l’œil, c’est le Ryuo II 240 d’Asus qui s’annonce assez performant à haute vitesse. Face au modèle Capellix d’ancienne génération, les écarts se creusent et on gagne entre 2°C et 3°C suivant la vitesse des ventilateurs.
Processeur à 200W :
Enfin, nous terminons avec notre profil 200W. Ici le dégagement thermique est plus important, voyons comment s’en sortent nos coolings !
En 200W, nous relevons les premiers échecs de notre panel. Ainsi, les kits dotés de deux ventilateurs que sont le Liquid Freezer II 240/280 et Vida 240 Slim ne parviennent pas à tenir notre Ryzen 9 7900X à basse vitesse. Pour cela, il faudra au moins se tourner vers le Ryuo II 240.
Quant à notre H170i Elite LCD XT, face au Ryuo III 360, le kit de Corsair est en difficulté puisqu’il affiche jusqu’à 3°C de retard à basse vitesse. Cependant, face à son ainé Capellix, il conserve une sérieuse avance !
Résumé :
Avec son H170i Elite LCD XT, Corsair nous propose un AIO performant, mais surtout une jolie amélioration des températures face à ses kits d’anciennes génération, ça, c’est indéniable. Cependant, nous nous attendions à mieux à pleine vitesse, surtout face au Ryuo III 360 (qui sera testé prochainement) qui s’annonce redoutable avec sa base Asetek de huitième génération. Maintenant, reste à voir comment il se positionne sur l’aspect performance/bruit !
[nextpage title= »Le ratio températures/bruit »]
Sur ces graphiques de rapport perf/bruit, nous rappelons que le mieux est d’être placé le plus possible en bas à gauche du graphique. Pour la lecture, le point le plus à gauche symbolise la ventilation en 12V, celui au centre la ventilation en 8V et le plus à droite en 5V.
Avec notre processeur consommant 100W, on sent que le H170i Elite LCT XT est plutôt à l’aise. Il se positionne d’ailleurs entre les deux Ryuo III d’Asus, montrant qu’il est davantage à l’aise sur les bas régime. Par ailleurs, il ne parvient pas à rivaliser avec le Liquid Freezer II 420 d’Arctic qui s’annonce redoutable, le kit suisse enterrant toute la concurrence !
Avec une consommation en hausse, on sent que les kits avec de gros radiateurs sont largement favorisés par rapport aux autres. D’ailleurs, on remarque que le modèle de Corsair se ressaisi en venant chatouiller de très près le Ryuo III et les Liquid Freezer II d’Arctic. Cependant, les kits suisse ont un avantage certain sur les nuisances sonores.
Clairement, lorsque notre processeur consomme 200W, le leader reste le Liquid Freezer II 420 d’Arctic. Cependant, le H170i Elite LCD XT s’en sort de manière honorable bien que devancé par le Ryuo III 360 également… Qui parvient difficilement à se montrer discret à bas régime.
Dans tous les cas, Corsair est parvenu à grandement améliorer la situation par rapport à son H170i Elite Capellix et cela se voit énormément.
[nextpage title= »Conclusion »]
Nous arrivons maintenant au terme de ce test du H170i Elite LCD XT de Corsair. Alors, que vaut ce modèle ? On fait le point.
Très joli kit et très bel écran !
Vous l’aurez compris, l’un des atouts majeur de cet AIO réside dans l’intégration d’un très joli écran IPS de 2,1″. Malgré ce format, nous retrouvons une résolution en 480×480 pixels offrant une définition tout à fait satisfaisante. Les images affichées offriront un bon rendu, d’autant que l’écran est lumineux et que les angles de visions sont bons, bien meilleur que ce que proposait le K360 de MSI. Par ailleurs, au vu de la gamme, nous aurions apprécié pouvoir lire des fichiers vidéos comme sur un S360, toujours de chez MSI.
Néanmoins, nous avons un kit offrant une très bonne finition avec une partie accessoire complète. Dans la boîte, nous aurons ce qu’il faut pour monter des configurations push-pull pour ceux voulant chercher les derniers degrés. Idem pour le splitter USB qui évitera d’utiliser tous les connecteurs sur votre carte mère.
À côté de ça, le montage se passe bien et n’opposera pas de difficulté particulière. Bien qu’après une première installation, on se retrouve en manque de pâte thermique, bien dommage. Rappelons que nous sommes sur très haut de gamme, dommage de ne pas avoir une petite seringue dans la boîte. De plus, avec cet AIO en 420 mm, on surveillera les capacités d’accueil de son boîtier.
Bonnes températures malgré un radiateur slim !
Concernant les performances, face à l’ancienne génération de kit de la marque, clairement, il y a du mieux. Sur notre Ryzen 9 7900X, il offre de meilleures températures tout en générant moins de bruit, le ratio températures/bruit s’en retrouve grandement amélioré.
Cependant, il a de la concurrence à commencer par Asus et son Ryuo III 360 qui s’est montré très bon sur les températures, surtout sur notre CPU en 200W. De l’autre, nous avons le kit Arctic Liquid Freezer II 420 qui propose des températures similaires mais des nuisances sonores davantage maitrisées.
Il faut braquer une banque :
[affilizz-publication id= »ccyhhao6v »]
En fin de compte, la douche froide concernera finalement le prix. Actuellement, il faut compter entre 400 € et 420 € suivant les boutiques. À prix là, le kit est très, très difficilement recommandable, à moins que vous ne soyez amoureux de la marque et que vous voulez avoir ce qu’il se fait de mieux en AIO Corsair. Sinon, que vous dire d’autre à part d’opter pour un Liquid Freezer II 420 qui se comporte très bien en AM5 (qui représente 35% du prix du Corsair) ou un set watercooling custom !
Soit dit en passant, en Europe, on ne peut s’empêcher de se sentir escroqués, surtout si l’on compare le prix US au prix français. Sur le site américain de la marque, le kit s’affiche à $309,99, nous sommes loin des 400 € chez nous… Même si l’on considère un taux de change de $1 = 1 €, même si l’on prend ajoute la TVA à 20% où l’on arrive à ~372 €.
Corsair H170i Elite LCD XT :
On aime :
- Le look propre à Corsair, ainsi que le bon niveau de finition du kit
- La qualité d’affichage proposé par l’écran : lumineux et bien défini
- La partie accessoire complète avec de quoi monter jusqu’à six ventilateurs
- Le support logiciel complet permettant la gestion de l’éclairage, de l’écran et de la vitesse des ventilateurs/pompe
- Le montage globalement simple
- La souplesse des tuyaux, facilitant le montage
- Les performances améliorées face à l’ancienne génération !
- Un bruit davantage maitrisé
On a moins aimé :
- La pâte thermique pré appliquée bonne pour une seule utilisation
- Les dimensions imposantes du radiateur impliquant une attention particulière au choix du boîtier
- La non prise en charge de fichier vidéo comme c’est le cas chez MSI
- Les températures à 200W, on espérait mieux
- Le prix stratosphérique
- Mis à mal par le Liquid Freezer II 420 qui coûte plus de 2x moins cher !
À l’arrivée, nous choisissons de décerner le bronze à ce kit signé Corsair qui reste extrêmement cher. C’est typiquement le genre de solution que l’on choisira parce que l’on aime la marque et que l’on veut ce qu’il se fait de mieux dans leur catalogue. Sinon, nous ne voyons pas de raison objective d’acquérir ce H170i Elite LCD XT dans la mesure où un Liquid Freezer II 420 fait mieux pour 140 €. Et si on a la bourse pleine et qu’on aime mettre les mains dans le cambouis, autant se tourner vers du custom.
