Tutoriel : Clock Tuner for Ryzen, version 2.0

51

Fin septembre, Yuri, connu sous le pseudo 1usmus sur Twitter, lancait un nouveau logiciel portant le nom de Clock Tuner aussi appelé « CRT ». L’idée de ce logiciel était de vous permettre d’optimiser les performances de votre processeur Ryzen bénéficiant de l’architecture Zen 2. Autrement dit, les processeurs Ryzen de 3e génération ainsi que les versions Threadripper.

Mais voilà, AMD a lancé fin d’année, sa nouvelle génération de processeurs Vermeer avec actuellement dans la gamme, le Ryzen 5 5600X, le Ryzen 7 5800X, le Ryzen 9 5900X et enfin le Ryzen 9 5950X. Retrouvez d’ailleurs nos articles en cliquant sur le processeur qui vous intéresse. Dans la foulée, Yuri a annoncé l’arrivée de son logiciel en version 2 permettant de prendre en charge cette nouvelle génération mais pas que… En effet, il ne s’est pas contenté d’ajouter une compatibilité avec les Ryzen 5000 mais il a aussi retravaillé son logiciel afin de le rendre encore plus performant ! Cette nouvelle version voit l’apparition d’un mode « Hydrid OC » ainsi que la présence de deux profils (P1 et P2). Autre différence face à la première version, il ne sera plus nécessaire d’installer Ryzen Master.

Alors, que vaut cette nouvelle version de Clock Tuner for Ryzen 2.0 ? Vous verrez dans notre article que les captures n’ont pas toutes été réalisées avec la même révision du logiciel. En effet, nous avons pu participer aux tests et à l’évolution du programme. C’est d’ailleurs aujourd’hui le lancement officiel de la version Clock Tuner 2.0 RC3 ! Voici d’ailleurs le lien officiel afin de le télécharger.

Pour aller plus loin :
Le Ryzen 5 7400F n'est pas soudé !

Les processeurs pris en charge sont les :

Publicité
  • Zen 3 : Ryzen 9 5950X, Ryzen 9 5900X, Ryzen 7 5800X et Ryzen 5 5600X
  • Zen 2: Threadripper 3970X, Threadripper 3960X, Ryzen 9 3950X, Ryzen 9 3900X, Ryzen 9 3900XT, Ryzen 9 3900, Ryzen 7 3800XT, Ryzen 7 3800X, Ryzen 7 3700X, Ryzen 5 3600XT , Ryzen 5 3600X, Ryzen 5 3600, Ryzen 5 3500X, Ryzen 5 3500, Ryzen 3 3300X et Ryzen 3 3100
  • APU : Ryzen 7 PRO 4750G , Ryzen 7 PRO 4650G et Ryzen 3 PRO 4350G

Les tests seront réalisés avec un exemplaire du Ryzen 9 5900X sur une Asus Crosshair VIII Dark Hero ainsi que 16 GB de GSKill TridentZ Royal 4400MHz CL16.

51 COMMENTAIRES

  1. Salut,
    J’ai une CM Tomahawk B550 et un 5800X, impossible de lancer un diag CTR 2.1 et pourtant j’ai suivi a la lettre toutes les reco .. Quelqu’un peut m’aider ?

    Merci

  2. Bonjour,
    J’ai un 5800X et des que je lance le test je il s’interrompt car la température max de 90 degrés est atteinte !
    Comment faire pour augmenter la température max dans le logiciel ?
    Merci.

    • le problème c’est pas que la limite soit trop basse, mais plutôt que c’est trop chaud ! vérifie ton refroidissement, parce que la c’est pas normal

  3. Bonsoir,
    J’ai un petit problème, à la fin de l’opération “TUNE”, j’ai “TEMP.ini not found or file corrupted” qui s’affiche dans le fenêtre en bas a droite ?
    Une idée ?
    Merci d’avance ^^

  4. Avis a ceux qui cherche un meilleur rapport performance température :
    Avec mon CPU 5900x refroidis par un AIO 280 mm kit watercooling j’ai effectué plusieurs test car en jeu le cpu monte vite a 80 – 90° sans réel raison (que ce soit un jeu dernière gen ou minecraft) ce qui me déplait car j’aime pas beaucoup jouer a coté d’un four, j’ai donc fait des test. Avec PBO2 activé : 85° avec des piques haut de fréquence même en idle (meilleur résultat sur les bench) – sans PBO : plus frais mais moins haut sur les bench, je n’ai pas essayé le curve optimizer je me sent pas assez “confiant” pour ca. La meilleur solution pour moi c’es le CTR, j’ai de meilleur perf mono + multi et une température max (jeux ou bench) a 70° grand max. D’ici la 2.1 de CTR (qui permettra au logiciel de régler le curve optimizer) cela me convient amplement.

  5. du coup, juste pour faire un retour

    J ai supprimer CTR du coup et j ai mis les valeurs dans le BIOS

    CCX1 : 4625
    CCX2 : 4425
    Core Voltage override : 1.175

    Temp idle : 42°

    Bench avec CPU-z : https://valid.x86.fr/yk9vdj

    en Multi-Thread > c’est bien puisque O/C
    en Single, c’est moins bien vu que le boost n’est plus actif

    je ne suis pas assez spécialiste pour comprendre pourquoi …

    • Hello, si tu n’as pas configuré le profil P2 il est normal que ton cœur mono ne boost plus autant, mes perf en comparaison – https://valid.x86.fr/empad6 – en mono mon cœur tape a 4.8 + ghz. j’ai -200 mhz comparé au tiens mais c’est les réglages “adapté” a ma config selon CTR 2

  6. Bcp de questions et peu de réponses malheureusement sur ce site ^^

    j ai découvert un autre truc également, les réglages OC sont supprimées quand le PC est en veille. Il faut re appliquer les réglages à chaque sortie de veille prolongée. Pas super pratique ca non plus 🙁

    • Effectivement, comme expliqué dans l’article, il faut choisir d’activer le profil au démarrage de l’OS.

  7. Hello, je relance un peu le sujet et peut etre un retour des differents testeurs ici

    Je précise mes questions :p

    • Le voltage CPU varie t il chez vous (meme en idle ? (1.175 – 1.181) chez moi))
    • La frequence BOOST fonctionne t elle chez vous (en mono thread du coup)

    Merci !

  8. Bonjour,

    CTR me dit que j’ai un platinum sample ^^ lol. Mais je n’arrive pas à tenir l’overclocking au-dessus de 4.6 GHz car ça chauffe beaucoup… je ne sais pas si je fais bien les choses ou si CTR est-il vraiment fiable ?

    ***ClockTuner for Ryzen 2.0 RC3 by 1usmus***
    AMD Ryzen 9 5900X 12-Core Processor
    MSI MEG X570 UNIFY (MS-7C35)
    BIOS ver. A.86 SMU ver. 56.44.00
    TABLE ver. 3672068
    DRAM speed 4000 MHz
    02/04/2021 23:43:15

    Phoenix – hello there 🙂
    CTR completed diagnostic in alternative mode

    DIAGNOSTIC RESULTS
    AMD Ryzen 9 5900X 12-Core Processor
    Max temperature: 65.2°
    Energy efficient: 5.94
    Your CPU is PLATINUM SAMPLE
    Recomended CCX delta: 250
    Theoretical maximum CCX delta: 275
    Recomended values for overclocking (P1 profile):
    Reference voltage: 1175 mV
    Reference frequency: 5175 MHz
    Recomended values for overclocking (P2 profile):
    Reference voltage: 1275 mV
    Reference frequency: 5300 MHz
    Recomended values for undervolting:
    Reference voltage: 1000 mV
    Reference frequency: 4825 MHz

    Phoenix deactivated!

    • Hello JP17, ce sont les résultats de ton diagnostique là, mais qu’est-ce que tu obtiens en Tune ?

      • Salut =),

        je n’ai pas fait en option TUNE mais déjà en overclocking manuel j’atteins 4.7 GHz sous Cinebench R20. Mais sous Prime 95 voilà l’horreur ça chauffe un max !! J ‘ai un AIO Fractal Celsius S36 bref un vrai gille pain.
        Obligé de descendre le voltage a 1.15 v et je suis 4.3 GHz pour être bien sous Prime95.

        Si tu as un conseil à me donner sur l’overclocking Ryzen 5900X et le test de stabilité, merci d’avance 😉

      • Do as I do, I set the voltage in the P1 profile, and CCX1 and CCX2. I press the diagnostics button, and wait for the test to pass, and the program will write to the program log which CCX gave an error, decrease the frequency by 25 MHz and go through the diagnostics. On my own (silver) I was able to achieve 1.2v CCX1 4600, CCX2 4400. (for diagnostics, you can watch the video on YouTube) Recomended you start 1.181V and ccx1 4600 ccx2 4400. If diagnostics passed, increase the frequency by 25, And keep raising until you get to an error. Sooner or later you will reach the ceiling 1 or 2 CCD, and then in order to raise even more MHz it will be necessary to increase the voltage

      • Bon je reste à 4.3 GHz (1.10 vcore) car sous prime 95 ça tient bien et à 4.8 GHz (+ de1.30 vcore) c’est la foire aux merguez sous prime 95.
        Faut un sacré refroidissement c’est certain pour overclocker sous Prime95. Sinon sous Cinebench ça va, mais c’est juste un benchmark.

      • you can try for me to take the maximum frequency at 1.2 volts. I want to see how platinum differs from silver

  9. Merci pour le tuto, dans le log a droite il m’affiche “operating system does not see CPPC, PPS ans preferred côtes shoul bé enabled in BIOS”
    De quoi parle t il?

  10. Bonjour, j ai installé ctr 2.0 pour overclocker mon 5900x mais il ne trouve pas le benchmark et cinebench 20 donc impossible de lancer le diagnostic 🙁

  11. Comment faire un undervolting ? Si je clique sur “Tune”, le logiciel va plutôt appliquer l’overclocking non ?

    • Effectivement, à mon avis, tu dois prendre les valeurs qu’ils t’indiquent après le diagnostique, les intégrer manuellement toi même dans Profil Management et les appliquer. Je me renseigne au près de Yuri.

  12. Bonjour

    Merci pour le tuto d’abord. Quelques questions

    Je précise sur le prend les valeurs depuis HWINFO64 (qui semble etre fiable)

    • Je suis en MSI et donc en LLC 3 pour assurer la stabilité. Es ce normal que les voltages ne bougent quasiment jamais. Les variations sont dues a la compensation LLC mais c’est à la marge (1.175 – 1.181)
    • Es ce normal que la fréquence en mono n atteigne jamais la valeur Boost (4.9 Mhz sur le 5900x) ? Du coup, en mono thread, cela voudrait dire que après CTR, le processeur est moins performant ?

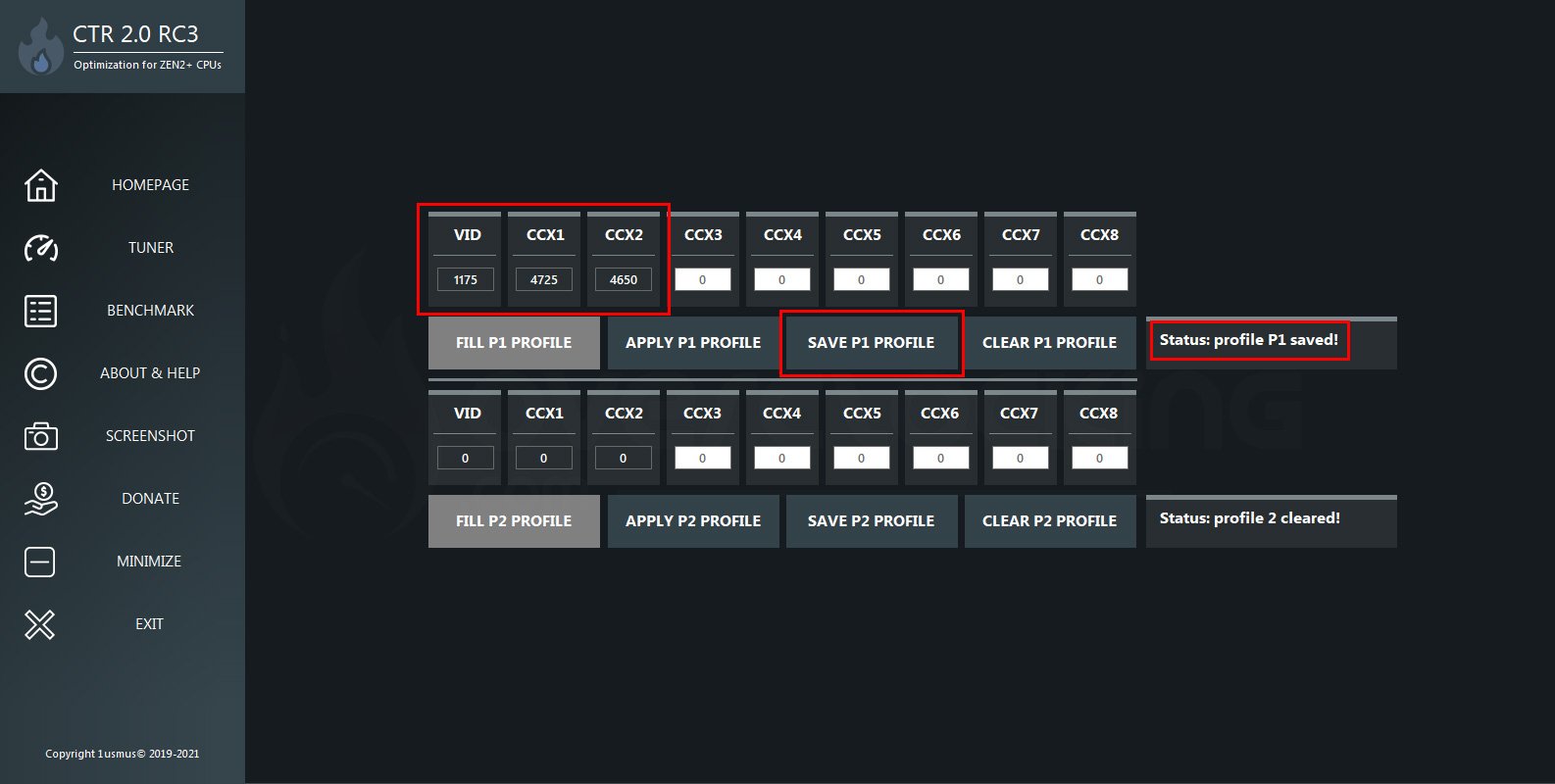

    Pour etre complet, mon P1 est le suivant :

    mV : 1175
    CCX1 : 4625
    CCX2 : 4400

    Pas de P2, la temperature monte trop

    ***ClockTuner for Ryzen 2.0 RC3 by 1usmus***
    AMD Ryzen 9 5900X 12-Core Processor
    MSI MPG B550 GAMING EDGE WIFI (MS-7C91)
    BIOS ver. 1.50 SMU ver. 56.44.00
    TABLE ver. 3672068
    DRAM speed 3600 MHz
    02/04/2021 08:27:58

    Profile P1 successfully applied!
    Manual overclocking mode enabled
    08:29:37: CCX1 (158): 4625 MHz, 1175 mV OC=
    08:29:37: CCX2 (133): 4400 MHz, 1175 mV OC=

    Ventirad : Noctua NH-D15
    Temprature idle :
    CPU : 38°
    CCX1 : 33
    CCX2 : 34

    Merci

    • Hello Olivier, par défaut, si je ne me trompe, le Boost du 5900X en single thread est de 4.8 GHz. Je vérifie ce soir ce que cela donne chez moi en single thread.

  13. Bronze pour mon 5900X 🙁 mais proche de mon OC manuel.

    En manuel jarrive a mettre toustles cœurs a 4.6Ghz avec de temps max a 85C quand le bench tourne a 100% en jeu je ne depasse jamais 75C.

    Avec clock tuner j’ai 4.5Ghz mais pas plus que 63C par contre.

    Niveau R23 mon Oc manuel reste meilleur.

    • Hello Gice, effectivement, il calcule aussi en fonction des températures : 63°C, c’est pas mal du tout 🙂

      • Entretemps, j’ai eu un changement. Mon Aio n’était pas allumé au niveau du bloc. Donc les ventilos CPU ne tournaient pas à fond.

        Là j’ai obtenu un résultat Silver !

        avec clock tuner, j’ai obtenu 4525 CCX1 et 4425 CCX2 avec des temp max à 58C avec cyberpunk.

        mon OC Manuel reste un peu plus performant (800-900 points de diff par sur R23) mais au niveau température, l’OC de Tunerclock est plus stable et les températures plus agréables.

  14. Bonjour et merci pour ce tuto Fr =)
    J’aimerais juste une confirmation ou explication sur une chose.
    Sur la page 6 vous mettez ceci:
    Recomended values for overclocking (P1 profile):
    Reference voltage: 1175 mV
    Reference frequency: 4600 MHz
    Recomended values for overclocking (P2 profile):
    Reference voltage: 1275 mV
    Reference frequency: 4725 MHz

    Et sur la page 8 dans la partie “Création d’un Profil P2” vous indiquez ceci:

    Reference voltage: 1175 mV

    Reference frequency: 4600 MHz

    Hors ses valeurs sont celle de votre profile P1 et non de votre profile P2 ?

    Pareil plus bas dans le dernier paragraphe vous écrivez ceci:

    ” Si l’utilisation est comprise entre 25 et 80%, c’est le profil 2 qui sera activé, c’est-à-dire 4600 MHz sur les douze cœurs. Enfin, si l’utilisation dépasse les 80% alors c’est le profil P1 qui s’active, 4725 MHz sur six cœurs et 4650 MHz sur les six autres.”

    Peut être ai-je mal compris quelques chose ?
    Cordialement =)

    • Hello Micka76, c’est une chose qu’il doit aussi rectifier dans la prochaine version. Il faut retenir que le profil P1 est le meilleur, celui qui monte le plus haut en fréquence et le P2, est plus un profil « gaming ». Il existe aussi d’ailleurs, une petite différence parfois entre l’estimation du diagnostique et le résultat après Tune. N’hésites pas si tu as besoin de d’autres infos.

      • Merci pour le temps consacrer.
        Que dois-je faire du coup pour le profile P2 ? je met les mêmes que mon profiles P1 ? je baisse un peu ? je ne met rien ?
        Et aussi depuis que j’ai appliqué le profil P1 sa a mis ” manuel overclocking enabled ” du coup il tourne tous le temps a 4650 mhz, c’est grave ? ^^
        Cordialement.

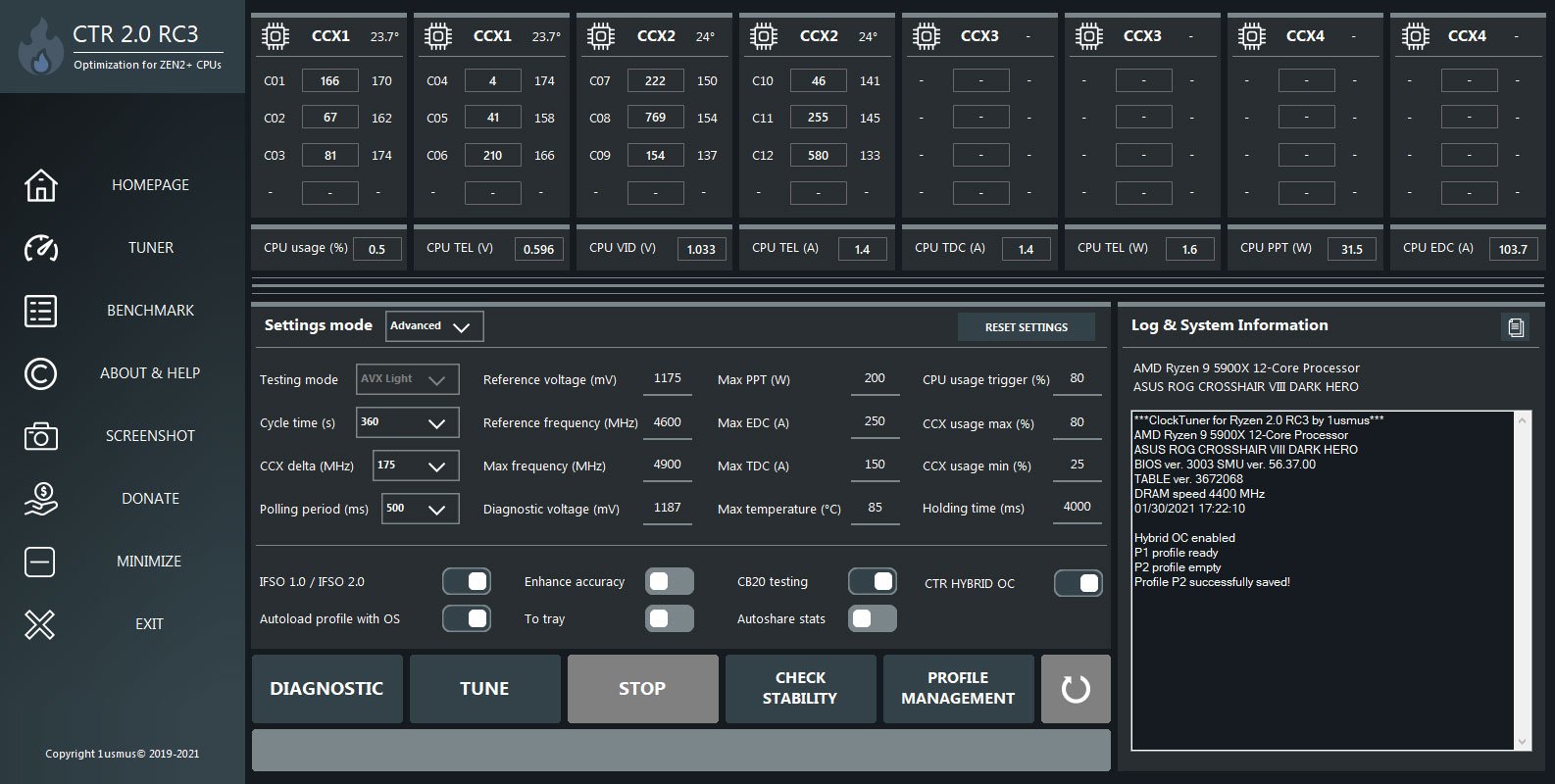

      • Non, tu peux conserver ton overclocking H24 si c’est stable. Pour P2, tu peux effectivement mettre plus bas. Si tu veux que çà varie en fonction de l’utilisation du CPU, il faut passer par le mode hybride.

  15. Super je vais tester! J’attendais la sortie depuis quelques temps.
    Merci à 1usmus et aussi pour ce tuto.

    Sinon j’ai cru comprendre que l’overclock général du 5900x serait au détriment du précision boost 2 et de la fréquence d’un seul coeur donc bof pour les jeux et autres applis misant sur du single core?

    Y’aura t-il un Dram calculator v2?
