Tutoriel : Clock Tuner for Ryzen, version 2.0

Par
CornerJack
-
51

Check-UP de votre configuration :

Avant de pouvoir utiliser ClockTuner (CTR), une série de vérification s’impose. Yuri nous a fait parvenir la liste des vérifications à faire afin de pouvoir utiliser correctement son logiciel. Nous allons vous montrer comment réaliser ces différentes vérifications et où les trouver.

System requirements :

* .NET Framework 4.7.2
* BIOS for Zen 3 with AGESA 1.1.0.0 path B or newer
* BIOS for Zen 2 with AGESA (any)
* BIOS for APU with AGESA 1.1.8.0 or 1.1.9.0
* Windows 10 x64 (with all updates)
* BIOS settings without manual CPU OC, without PBO (Fmax too) and without Performance Enhancer (or other similar technologies)
* Stable DRAM overclocking

Yuri insiste très fortement sur un overclocking mémoire stable. Nous vous invitons donc dans un premier temps à vous contenter d’activer le profil DOCP de votre kit mémoire.

Publicité

Un petit tour dans le BIOS :

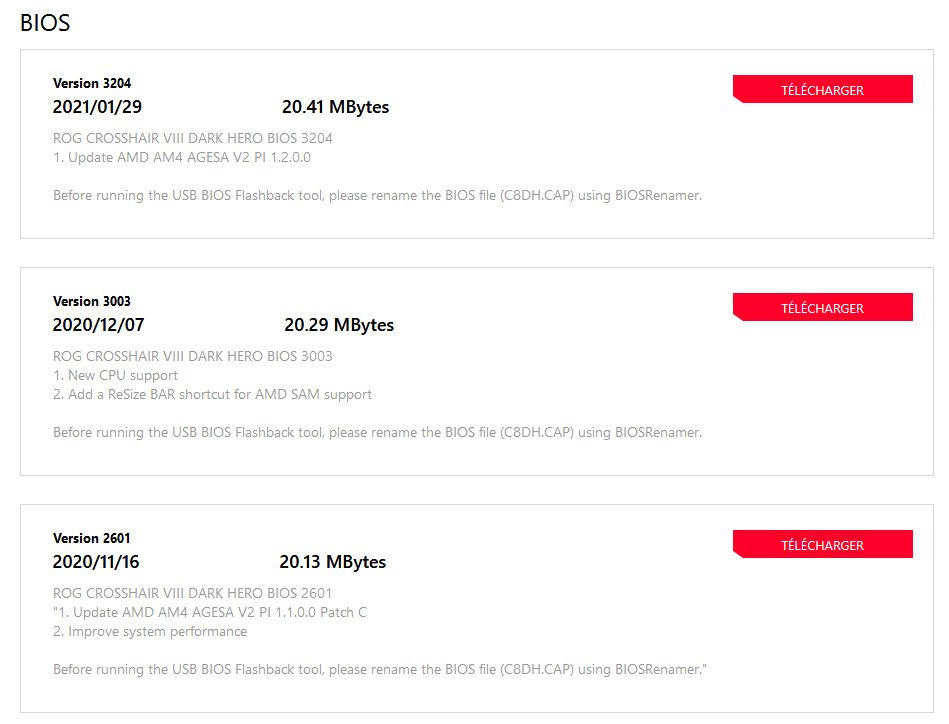

Comme nous ne cessons de vous le répéter, il est essentiel d’avoir un BIOS à jour afin de profiter des derniers correctifs. C’est bien entendu ce que nous avons fait avec notre exemplaire de la Crosshair VIII Dark Hero en téléchargeant le BIOS 3003 prenant en charge l’AMD AGESA V2 PI 1.1.0.0 Patch C. Au moment de débuter nos tests, le BIOS 3204 était encore en version « Beta », ce qui fait que nous ne l’avions pas installé afin d’éviter des risques d’incompatibilité avec le logiciel CRT.

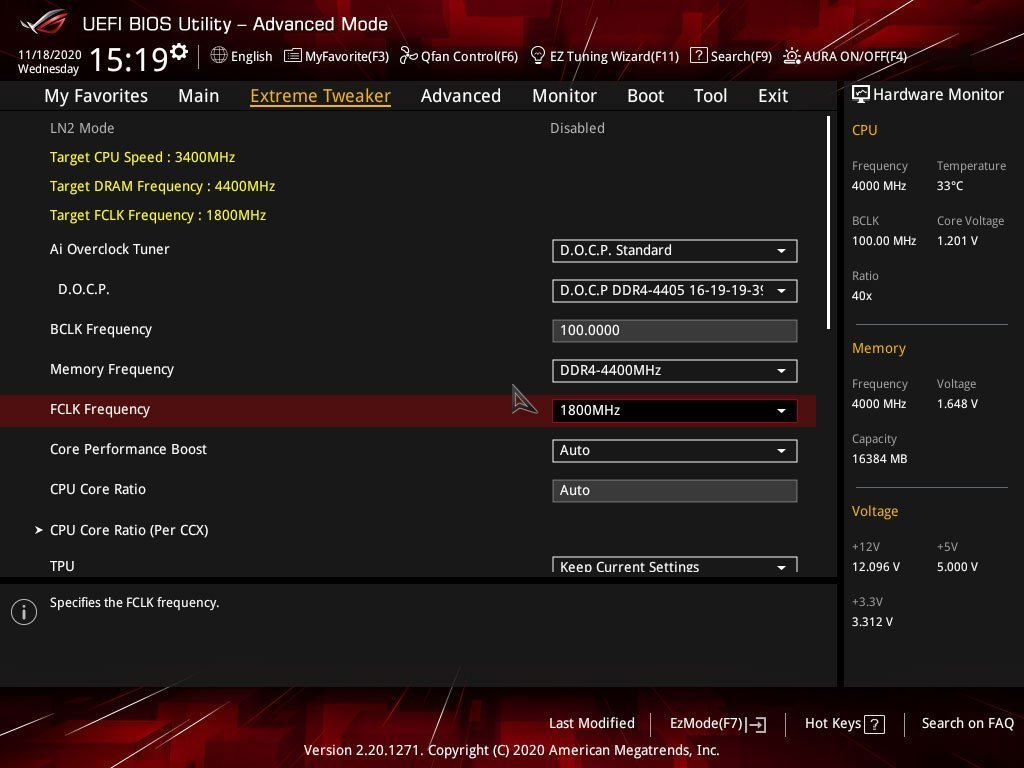

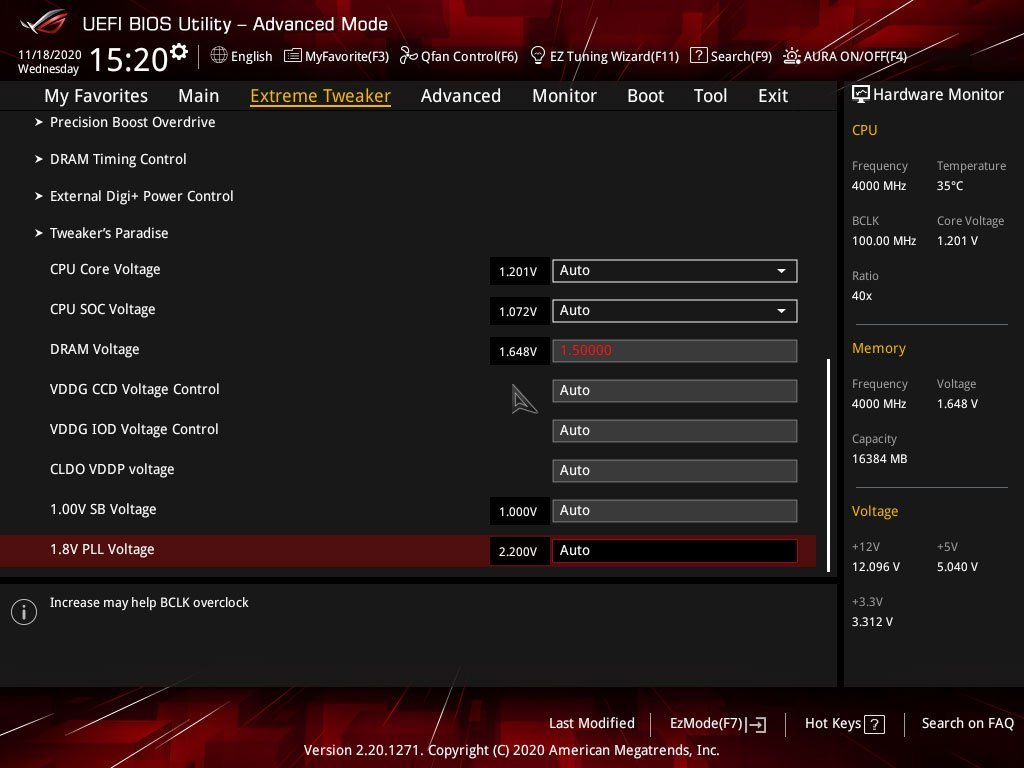

Tant que nous sommes dans le BIOS, nous allons vérifier les quatre derniers points de la liste. Tout d’abord un kit mémoire stable. Pour ce faire, l’activation de votre profil XMP (Intel) ou DOCP (AMD) vous permettra un réglage automatique des paramètres de votre kit mémoire : la fréquence, les timings ainsi que la tension. Pour le cas d’une configuration AMD, nous avons en plus réglé la fréquence FCLK sur 1800 MHz. Nous allons aussi vérifier que la tension du processeur est bien en AUTO ainsi que le coefficient multiplicateur.

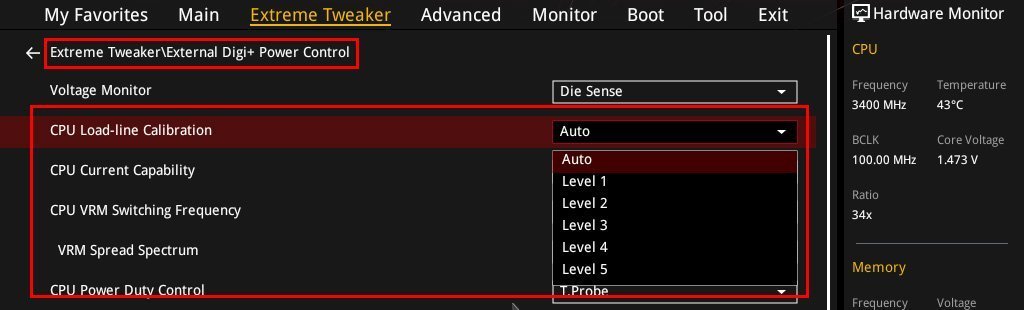

Personnellement et parce que je connais bien cette Asus Crosshair VIII Dark Hero, j’ai pris l’initiative de régler le LoadLine Calibration sur 5. Pour ce faire,  nous nous rendons dans l’onglet Extreme Tweaker – External Digi+ Power Control. Là, il suffit de choisir le level 5. Ce choix vous permet de conserver une tension constante même lorsque votre processeur est en charge. Je vous invite à lire notre article sur la Crosshair VIII Dark Hero afin de mieux comprendre le principe.

Un petit tour dans Windows 10 :

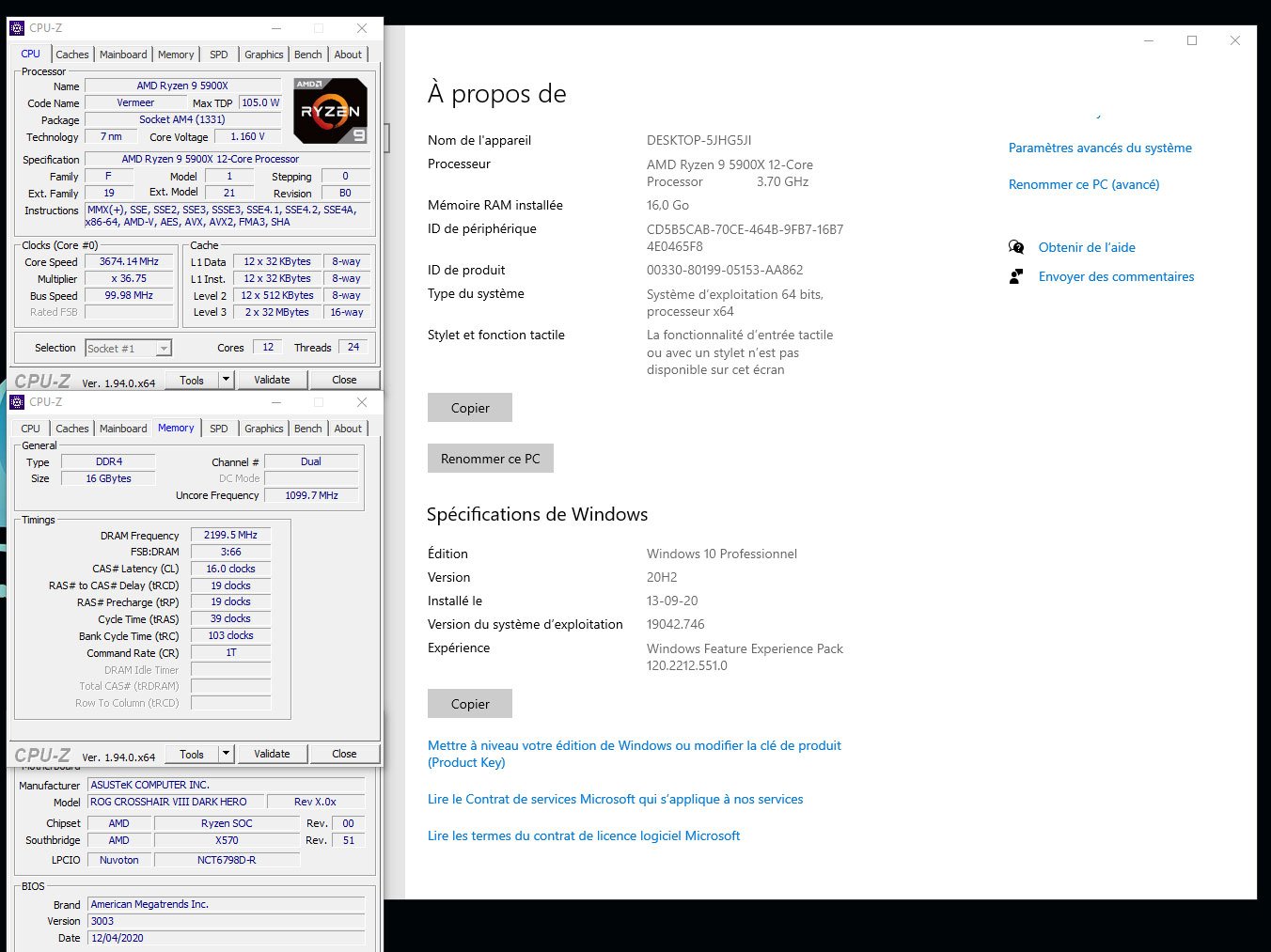

C’est dans votre OS que vous allez pouvoir vérifier les derniers points. Comme pour le BIOS, il est important de tenir à jour votre système d’exploitation. Tout d’abord, direction les paramètres et informations système. Vous y trouverez la version de votre Windows 10. Nous en avons profité pour ouvrir CPU-Z et ainsi avoir une vue globale des paramètres de notre configuration.

Afin de vérifier la version de .NET Framework, vous devrez effectuer une petite manipulation.

  1. Clique droit sur « Démarrer » et choisissez « Exécuter »
  2. Dans la zone « Ouvrir », taper « regedit » + OK
  3. Dans l’éditeur du registre, ouvrez la sous-clé suivante :
    HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\NET Framework Setup\NDP\V4\Full

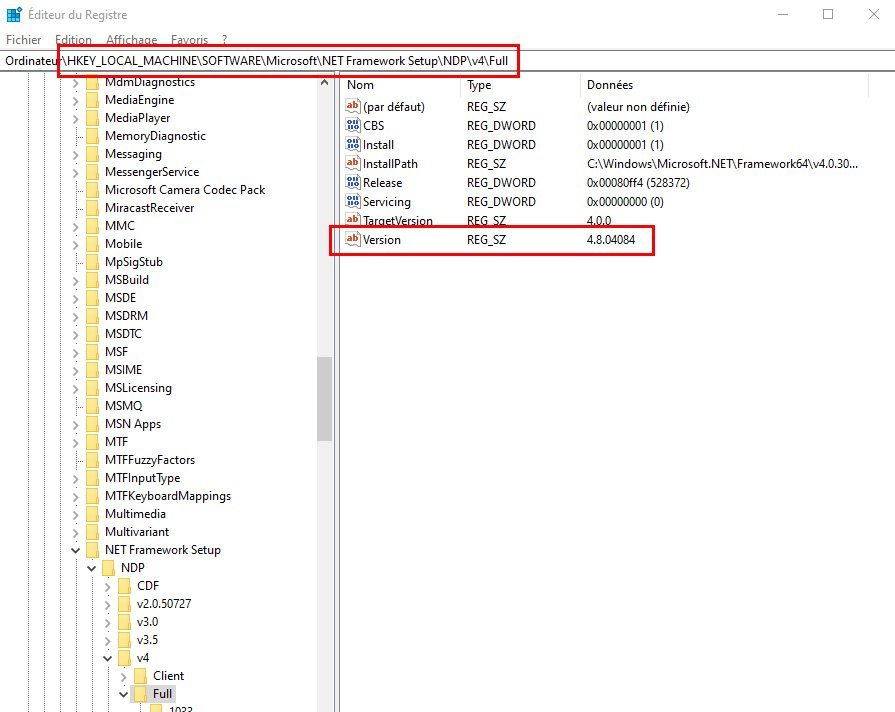

Comme on peut le voir sur la capture ci-dessous, nous bénéficions de la version 4.8 et donc supérieure à la version 4.7.2 nécessaire pour le bon fonctionnement du logiciel.
Nous pouvons débuter sereinement l’installation du logiciel Clock Tuner 2.0
