Après la publication du test du H170i Elite LCD XT, nous poursuivons nos tests de refroidissement processeurs. Cette fois-ci, on se tourne vers Asus qui nous envoi deux kits issus de leur série Ryuo III. Dans notre labo, nous avons reçu les Ryuo III 240 et Ryuo III 360 (que nous testerons plus tard). Bref, que vaut cette version en 240 mm ? Tient-elle la route ? On voit ça !

Présentation :

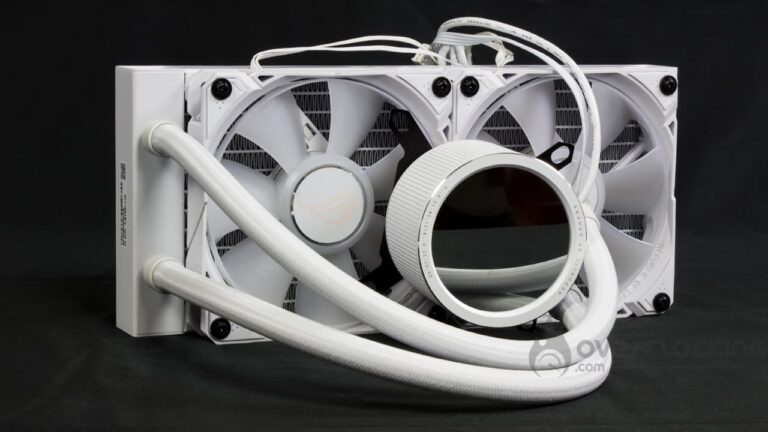

Chez Asus, la série des Ryuo III se décline en deux modèles, un « petit » kit en 240 mm et un second en 360 mm. La marque ne se risque pas au 420 mm ou au 120 mm, du moins pour le moment. L’avantage, c’est que ces formats sont à peu près passe partout à moins d’avoir un très, très vieux boîtier.

Dans tous les cas, avec son modèle en 240 mm, le taïwanais Asus se tourne vers Asetek pour la base du kit. Pour l’occasion, nous retrouvons une pompe danoise de 8e génération équipée d’un nouveau moteur. Dès lors, elle propose un débit plus élevé et offre une base en cuivre élargie pour un meilleur contact avec les processeurs Intel et AMD.

Pour ce qui est de la ventilation, nous avons le droit à un duo de ROG AF 12S. Asus les présente comme un équilibre entre pression statique et débit d’air élevé, tout en proposant un faible niveau de bruit. À voir ce qu’il en sera dans les faits, mais on ne peut le nier, ils sont vraiment jolis à regarder. Et tout ce petit monde soufflera sur un ventilateur annoncé comme efficace.

Dans tous les cas, Asus compte également se distinguer par un design particulièrement soigné. La pompe propose un capot avec un effet moleté particulièrement convaincant. Idem, sur le dessus de cette dernière, nous avons un panneau AniME Matrix. Il s’agit en réalité d’une grille de diode aRGB que l’on pourra configurer comme bon nous semble.

Pour finir, le kit propose des tuyaux d’une longueur de 40 cm ainsi qu’une compatibilité avec les sockets mainstream en Intel ou AMD.

[affilizz-publication id= »bswd9uf85″]

Cependant, ce kit en 240 mm signé Asus n’est pas gratuit, loin de là. Effectivement, il faut compter entre 265 € et plus de 300 € dans le commerce suivant les boutiques. À ce prix, on espère qu’il tiendra ses promesses.

[nextpage title= »Le Ryuo III 240 aRGB White »]

Déballage :

Avec ce kit en blanc, nous retrouvons donc un packaging de la même couleur. Ce dernier est d’ailleurs particulièrement soigné avec une partie supérieure à rabat. En soi, la boîte met en avant l’AIO ainsi que quelques fonctionnalité tout comme les caractéristiques détaillées.

À l’intérieur, notre kit est protégé par des compartiments cartonnés noirs tandis que les divers éléments sont soigneusement emballés dans des sachets plastique. Mention spéciale pour le radiateur qui dispose de plaques de plastiques visant à protéger les ailettes en aluminium. Dans tous les cas, c’est efficace, aucune d’entre elle n’est pliée.

Le radiateur :

En parlant de radiateur, il est intéressant de voir ce que donne celui de ce Ryuo III 240 aRGB White. Comme on peut le voir avec ces kits Asetek de 8e génération, la finition des radiateurs évolue. Avec ce modèle, nous avons le droit à un bloc carré dépourvu de vis ou de rivets apparent. C’est sûr que cela change de ce que l’on pouvait voir sur le Galcier One 240 T30 par exemple. D’ailleurs, sur le flanc, nous avons un logo « ROG », qui à cause de la typo nous fait penser à un « TROG », embouti à même l’aluminium.

Bien entendu, nous avons affaire à un radiateur en aluminium, bien souvent, le cuivre est réservé aux watercooling custom. Et pour ce qui est des dimensions, ce dernier mesure 279,5 (L) x 120 (P) x 30 (H) mm. Il est donc un petit peu plus épais que celui d’un H170i Elite LCD XT par exemple, mais moins qu’un Liquid Freezer II.

Pour relier la pompe au radiateur, nous avons le droit à deux tuyaux d’une longueur confortable de 40 cm. Leur finition est aussi soignée puisqu’elle propose une jolie gaine blanche en nylon, douce au touché. Pour maintenir les tuyaux en place, une bande velcros à l’effigie de la marque est aussi de la partie. Par ailleurs, les tubes sont assez souples, on n’aura pas besoin de trop forcer pour rentrer le kit dans un boîtier !

Le waterblock :

On passe maintenant au waterblock qui est franchement très réussie. Avec ce kit, Asus est parvenu à nous propose une très jolie pompe alliant design et qualité de matériaux. Effectivement, tout le couvercle est en aluminium avec une texture moleté très agréable sous les doigts. Sur le dessus, un marquage « Republic of Gamers » ainsi que les coordonnées GPS suivantes : 25°07’37.0 »N121°28’13.6 »E. Si on les rentre sur Google Maps, on tombe directement sur le siège Asus à Taipei à Taïwan. Sinon, le dessus de la pompe affiche une finition brillante dissimulant les diodes du panneau AniME Matrix.

Malgré son excellent niveau de finition, le bloc pompe demeure relativement imposant. Ce dernier mesure alors 89 (L) x 89 (P) x 68,3 (H) mm. Ce bloc referme donc la pompe du kit qui, pour rappel, se base sur un modèle Asetek de 8e génération. Malheureusement, sorti de sa vitesse de fonctionnement (de 800 tr/min à 2600 tr/min ±300 tr/min), nous n’en saurons pas plus.

Sous cet ensemble, nous retrouvons la plaque froide (55 mm x 55 mm) qui est en cuivre, bien entendu. Sur cette dernière figure de la pâte thermique préappliquée tandis que la base est maintenue par 8 vis TorX. Le traitement de cette dernière est soigné et on sentira à peine l’usinage qu’elle a subi. De plus, des bras de montage universels sont installés de série !

En sorti de pompe, nous avons une double connectique, l’une avec un header USB 2.0 à brancher sur votre carte mère. Ce dernier servira à la gestion de l’écran AniME Matrix. Le second, sera une prise fan PWM, classique, pour l’alimentation de la pompe.

Compatibilité :

Avec le Ryuo III 240 aRGB White, Asus assure une compatibilité avec les plateformes mainstream actuelles uniquement :

• Intel : LGA-1100 – LGA-1200 – LGA-1700
• AMD : AM5 – AM4

Le kit de la marque fait donc l’impasse sur les cartes mères HEDT d’Intel et AMD. Côté Intel, cela peut se comprendre dans la mesure les cartes en LGA-2000 commencent à avoir de la bouteille. Quand au TR4/sTRX4 d’AMD, même constat dans la mesure où les processeurs ont un IHS tellement immense, qu’il faut une base suffisamment large pour tout couvrir… Ce que n’a pas ce kit.

Les ventilateurs :

Comme nous vous le disions, avec ce kit, Asus nous propose une duo de ventilateurs, des ROG AF 12S qui sont, comme le reste du kit, très soignés. Comme on peut le voir, les petites attentions sont partout, au niveau des pales et du cadre. Si le cadre dispose de silentblocs visant à réduire les vibrations, ce dernier propose également un marquage « Republic of Gamers » directement moulé dans le plastique… Sans parler de sa forme travaillée et de sa texture imitant l’aluminium brossé.

Les pales de leur côté, sont au nombre de sept et son plutôt large et droite. D’ailleurs, au niveau de la forme, elles nous évoquent celles du NF-F12 PWM de chez Noctua… Sauf qu’elles disposent d’un cerceau interne. Enfin, sur le moteur, on remarque la présence d’un patch collant métallique avec le logo ROG.

Selon nous, Asus aurait pu aller un peu plus loin en proposant des câbles gainés. En l’état, nous avons une double connectique caoutchouté, une pour le signal PWM pour l’alimentation, l’autre pour RGB. Chaque câble mesure 32 cm.

Au niveau des chiffres maintenant, on sait que chaque moulin fonctionnera jusqu’à 2200 tr/min ±300 tr/min. À plein vitesse, ils s’annoncent comme étant plutôt performant avec un flux d’air généré de 70,07 CFM tandis que la pression statique atteindra les 3,88 mmH2O.

Le bundle :

La partie accessoire du kit repose dans un petit compartiment cartonné directement intégré aux protections de la boîte. Ce dernier renferme :

• Un guide de montage
• Une backplate en plastique pour sockets Intel
• Les bras de montage AMD avec la visserie qui va bien
• Une planche de stickers à l’effigie d’Asus
• Un splitter PWM pour les ventilateurs
• Un splitter aRGB pour centraliser jusque quatre dispositifs

Avec son kit watercooling, Asus nous propose donc tout le nécessaire pour le montage, mais ça c’est normal. Par ailleurs, la marque nous propose également de quoi brancher le kit sans totalement saturer la connectique de la carte mère. C’est la raison pour laquelle nous retrouvons différents splitter à destination du RGB et des ventilateurs. Enfin, la planche de sticker… C’est toujours là.

Grosso modo :

Avec son AIO Ryuo III 240 aRGB White, Asus nous propose une petite pépite en terme de finition et de présentation. C’est simple, tous les aspects du kit sont soignés que ça soit la pompe, le radiateur et même les ventilateurs. En plus, c’est du solide, la pompe profite d’un capot en aluminium là où l’on retrouve généralement du plastique. Bref, pour cet aspect, c’est du 10/10. Maintenant, quid de l’installation ? On regarde ça maintenant.

[nextpage title= »Installation et RGB »]

Pour la partie installation, il faudra conserver sa backplate AMD, le constructeur n’en fournissant pas. Si vous ne l’avez plus, un petit tour sur eBay devrait permettre d’en retrouver une facilement.

Montage de la pompe :

Le montage de la pompe reste très simple sur plateforme AMD. La première étape consiste à retirer les bras de montage d’origine pour visser les modèles alternatifs fournis par Asus. Ensuite, on dépose la pompe sur le processeur que l’on vis à l’aide d’écrous à main. Cependant, il ne faudra pas se tromper avec le écrous d’Intel puisque ceux d’AMD ne présentent pas de rainure centrale.

Côté Intel, ce n’est pas beaucoup plus compliqué puisqu’il faudra appliquer une backplate en plastique (dommage qu’elle ne soit pas en métal) au dos de la carte mère. Ensuite, à ses extrémités, côté CPU, il faudra venir y visser des entretoises noires. Ensuite, on positionne la pompe que l’on visse sur notre processeur. Cette fois-ci, les écrous à main disposent d’une rainure centrale.

Maintenant, si vous êtes amenés à démonter la pompe de votre kit, une pince peut être requise. Effectivement, les entretoises peuvent se dévisser avec les écrous à main lors du démontage… Ou être très solidement attachés à la backplate. Dans ce genre de situation, un pince vous sera d’une grande utilité pour dévisser tous les éléments les uns des autres.

[nextpage title= »Le panneau AniME Matrix »]

Maintenant que le kit est installé et branché à la carte via un header USB 2.0, on peut passer à la partie logicielle. Pour s’amuser avec l’écran AniME Matrix, il faudra passer par l’application Armoury Crate d’Asus et effectuer les éventuelles mises à jour firmware de proposées. Une fois installé, il ne reste plus qu’à se rendre dans l’onglet concernant ce petit affichage.

La personnalisation du panneau proposera trois grands « axes ». En effet, si on le souhaite, on pourra afficher des informations relatives au systèmes comme la date ou l’heure. Sinon via le mode audio, on pourra afficher le spectre des différents sons joués sur le PC sous différentes formes. Bien sûr, on pourra choisir la couleur, le tempo, etc.

Cependant, ce qui nous intéresse le plus, c’est le mode animation. Comme son nom l’indique, vous pourrez jouer différents types d’animations via les thèmes ROG, les thèmes festifs, voire même en télécharger d’autres.

Sinon, on peut passer par le mode texte pour afficher le texte que l’on souhaite via l’onglet correspondant. On aura le choix de la police d’écriture, de la taille du texte, de sa couleur et de sa vitesse de défilement. Clairement c’est ce qu’il y a de plus adapté pour cet afficheur puisque la densité de LED est insuffisante pour une image à proprement parler. Si vous souhaitez afficher un .jpeg ou un .gif dans de bonnes conditions, le mieux reste d’opter pour un kit avec un écran.

Enfin, en mode animation, on pourra jouer sur différents paramètres comme la luminosité, le contraste ou encore le délai.

Finalement, si cet AniME Matrix est original, il est assez vite limité. D’autant qu’Asus aurait pu s’en servir de base pour proposer un affichage des informations liées au système. On pense alors à la température du processeur ou de la carte graphique, les différentes fréquences ou encore la vitesse des ventilateurs.

[nextpage title= »Protocole »]

Grosse mise à jour de notre protocole de test puisque l’on procède à un changement de plateforme. Dans un premier temps, nous effectuons des relevés de températures avec un Ryzen 9 7900X couplé à une MSI X670E Carbon WiFi. Le CPU est configuré de sorte à ce qu’il consomme 100W, 150W et 200W. Si ce n’est la configuration qui change, nos méthode de relevés n’évoluent pas si ce n’est la méthode de chauffe. Nous utilisons alors le logiciel PowerMax et lançons un test type SSE sur une durée illimitée.

Par la suite, d’autres relevés sur plateforme LGA-1700 avec du Core i sera ajouté au protocole.

Pour les besoins du test, le H170i Elite LCD XT sera comparé à d’autres kits en 240 mm, 280 mm, 360 mm et 420 mm. Voici la liste des AIO en question :

• H170i Elite Capellix (Corsair)
• H170i Elite LCD XT (Corsair)
• Liquid Freezer II 240 (Arctic)
• Liquid Freezer II 280 (Arctic)
• Liquid Freezer II 420 (Arctic)
• Ryuo III 240 (Asus)
• Ryuo III 360 (Asus)
• Vida 240 Slim (Silverstone)

[nextpage title= »Vitesse et bruit »]

Vitesse de ventilation :

On attaque donc notre série de relevés de températures. Ici, on repart à zéro. Précisons tout de même les vitesses de ventilation enregistrées lors de nos relevés (pour 12V, 8V, 5V) :

Actuellement, les deux kits Ryuo III de chez Asus sont les modèles les plus véloces de notre comparatif. Là où les concurrents disposent de ventilateurs fonctionnant jusqu’à 1800 tr/min, nos deux Ryuo III tournent à plus de 2000 tr/min. Le modèle en 240 mm affichant même 2150 tr/min environ.

À bas régime ce sont aussi les kits les plus rapides avec le petit Vida 240 Slim avec plus 1000 tr/min. À mi-vitesse, on se situe autour des 1600 – 1650 tr/min.

Bruit :

Forcément, en fonctionnement ça fait du bruit puisqu’il plein régime, le kit en 240 mm d’Asus s’annonce aussi bruyant que le H170i Elite LCD XT de Corsair… Le pire étant à bas régime où le kit tape dans les 34 dB, la faute liée à une pompe clairement audible à plein régime. Là, si vous souhaitez être tranquille, il faudra effectuer un petit réglage pour la faire fonctionner plus lentement lorsque la machine est peu sollicitée.

[nextpage title= »Températures »]

Processeur à 100W :

Malgré un profil 100W plus violent, ce dernier représente toujours la phase la moins stressante de ce protocole. Elle permet de mettre en avant les performances obtenues avec des dissipateurs compacts/entrées de gamme.

Clairement, un processeur qui consomme 100W, le Ryuo III 240 aRGB White peut le contenir à tous les régimes. Dans le pire scénario, nous retrouvons un Ryzen 9 7900X opérant à une température inférieure à 50°C. Avec la ventilation à fond, on se situe autour des 46°C. Bref, ces scores permettent au kit d’Asus de se hisser au niveau d’un H170i Elite Capellix de Corsair.

Processeur à 150W :

Ici, notre CPU tournera à 3.90 GHz constamment et sur tous ses cœurs. Nous appliquons un VCore de 1,246V pour obtenir une consommation de 150W environ. Pour simplifier la lecture du graphique, il se peut que nous ayons arrondi certaines valeurs à l’entier près.

Avec une consommation de 150W, le kit d’Asus se place très bien dans le graphique pour un kit en 240 mm. À fond, il mène la vie dure au H170i Elite Capellix pour se stabiliser légèrement en dessous à basse vitesse. Face aux autres kits à deux ventilateurs, clairement, il les surclasse tous sur cet aspect des températures.

Processeur à 200W :

Enfin, nous terminons avec notre profil 200W. Ici le dégagement thermique est plus important, voyons comment s’en sortent nos coolings !

Enfin, avec un processeur consommant 200W, on sent que les choses se compliquent à basse vitesse. Dans ces conditions, le processeur se stabilise à 89°C, on sent que la ventilation à du mal à contenir la chauffe de notre CPU. Pour être plus à l’aise, il ne faudra pas hésiter à se tourner vers un kit en 360 mm… Quoi qu’un H170i Elite Capellix ne fait guère mieux. Toujours est-il que notre kit s’en mieux que les Liquid Freezer II 240/280 d’Arctic et que le petit Vida 240 Slim de Silverstone.

Résumé :

Avec son AIO Ryuo III 240 aRGB White, Asus nous propose un kit clairement performant, surtout pour un produit doté de deux ventilateurs. Comme on l’a vu, s’il tient tête à un kit Corsair en 420 mm d’ancienne génération, attention à ne pas faire fonctionner les ventilateurs trop lentement sur de grosses consommations.

[nextpage title= »Le ratio températures/bruit »]

Sur ces graphiques de rapport perf/bruit, nous rappelons que le mieux est d’être placé le plus possible en bas à gauche du graphique. Pour la lecture, le point le plus à gauche symbolise la ventilation en 12V, celui au centre la ventilation en 8V et le plus à droite en 5V.

Comme on peut le voir, le Ryuo III 240 aRGB White demeure assez bruyant par rapport à ses concurrents. Cela se voit par sa position haute dans le graphique. Malgré tout, il reste performant et tend devance le H170i Elite Capellix de chez Corsair assez aisément. Cependant, sur une consommation de 100W, inutile de faire fonctionner le kit à pleine vitesse, gains sont à peine perceptibles. On le remarque aisément grâce à la cassure nette de la courbe à partir du 8V.

Sur un processeur tirant 150W, le Ryuo III 240 aRGB White continue de mener la vie dure au H170i Elite Capellix. Cependant, sur ce type de consommation, on sent que que la solution d’Asus est à l’aise à tous les régimes. D’ailleurs, on dira même qu’il y a un intérêt à pousser la ventilation au delà du 8V contrairement à notre profil de consommation en 100W. Sinon, le kit se positionne pile entre les gros AIO type Liquid Freezer II 420 et les plus petits à deux ventilateurs.

Avec notre Ryzen 9 7900X consommant 200W, notre kit signé Asus se retrouve dans une position plus délicate. Déjà, au vu de l’allongement de la courbe, il ne faudra pas hésiter à rehausser la vitesse de fonctionnement des ventilateurs. Sinon, bien qu’il tente de chercher le H170i Elite LCD XT, le kit se retrouve dans une position bien délicate face au Liquid Freezer II 280, même si l’AIO suisse ne tient pas en 5V.

[nextpage title= »Conclusion »]

Nous arrivons maintenant au terme de ce test du Ryuo III 240 d’Asus. Alors, que vaut ce modèle ? On fait le point.

Un kit sublime !

Avec son Ryuo III 240 aRGB White, Asus nous propose un très joli kit watercooling tout-en-un. Tous les éléments qui le compose sont soignés, de la pompe aux ventilateurs en passant par le radiateur, ça fait plaisir à voir. D’ailleurs, notez qu’avec cette plateforme Asetek de 8e génération, on retrouve enfin des radiateurs carrés, sans vis apparentes… Il aura fallu le temps.

L’autre particularité de ce kit réside dans son panneau de diodes aRGB personnalisables baptisé AniME Matrix. Si ce dernier est original, il ne servira à afficher guère d’autres choses que des textes ou des logos. La résolution trop faible de ce type de panneau ne sera pas suffisante pour afficher correctement une image malgré le support de fichier .jpeg via Armoury Crate.

Sinon, on peut compter sur une partie accessoire plutôt complète avec différents splitters. On en retrouve un pour la ventilation, un second pour la partie éclairage des ventilateurs. De quoi éviter de saturer la connectique de sa carte avec un seul appareil.

Un montage en toute simplicité :

Le montage de la pompe sera très simple puisque l’on retrouvera assez peu d’éléments à manipuler… D’autant que tout le montage se fait sur la carte mère, il n’y a rien à toucher au niveau de la pompe. En plus, les outils sont accessoires dans la mesure où les éléments sont suffisamment gros pour pouvoir être installés à la main.

Cependant, avec une plateforme Intel, on fera attention à ne pas trop serrer les différents éléments au risque de devoir sortir une pince pour tout dévisser. Au cours de nos tests, il nous est arrivés d’avoir des entretoises serrés sur les écrous ou la backplate.

Des performances qui tiennent la route !

Malgré son format en 240 mm, ce Ryuo III 240 s’est évéré assez redoutable sur notre Ryzen 9 7900X. On l’a vu, il tenait tête au Corsair H170i Elite Capellix qui commence à avoir un peu de bouteille. Cependant, ce que l’on retiendra, c’est son ratio performances encombrement très intéressant. Selon le boîtier, vous pourrez monter un kits en 240 mm performant dans une configuration ITX.

Néanmoins, si les ventilateurs savent se faire oublier à bas régime, la pompe, elle, restera audible à pleine vitesse… À tel point qu’il ne faudra pas hésiter à la réguler lorsque les ventilateurs ralentiront sous peine de n’entendre qu’elle.

Très cher pour un kit en 240 mm !

[affilizz-publication id= »4ta2ctist »]

Comme pour le kit de Corsair, la douche froide provient de nouveau du prix du kit qui se retrouve, au bas mot, à partir de 265 € en noir contre presque 300 € en blanc. Outre l’écart de près très important pour une couleur, clairement, la facture s’annonce très salée pour ce kit. Selon nous, son intérêt principal réside dans son ratio performance/encombrement intéressant.

Asus Ryuo III 240 aRGB White :

On aime :

• La finition tout bonnement exceptionnel…
• … Et enfin des radiateurs bien fini sur base Asetek !
• Le design d’Asus très convaincant
• Les différents splitters présents dans la partie accessoire
• Le montage très simple à réaliser
• L’écran AniME Matrix qui ajoute un petit quelque chose en plus
• Les températures plutôt basses pour un kit en 240 mm
• Le ratio performances/encombrement intéressant

On a moins aimé :

• Pompe audible à plein régime
• L’AniME Matrix assez limité en terme d’usage une fois l’effet « wow » passé
• Le bruit de la pompe très présent à plein régime
• Le prix qui reste quand même très élevé pour un 240 mm

À l’issu de ce test, nous choisissons de décerner le bronze à ce kit signé Asus. Certes, il est très joli, tous les éléments ont été traités avec soin, cependant, presque 300 € pour un kit en 240 mm… Ça ne colle pas. Si certains tenteront de justifier le prix par l’AniME Matrix, sachez qu’il reste moins fonctionnel qu’un écran que l’on retrouve au même prix. Finalement, son réel intérêt réside dans son ratio performances/encombrement qui est bon. Attendez-vous cependant à baisser la vitesse de la pompe car bruyante.
