Si la future génération de NH-D15 a été repoussée à début 2023, Noctua proposait récemment un nouveau dissipateur double tour. Avec ce dernier, la marque joue la compacité avec dual tower en 120 mm en la compagnie de son NH-D12L. Vous nous connaissez, dès qu’il s’agit de Noctua, on saute sur l’occasion pour demander un exemplaire à tester. De plus, nous avons reçu un second ventilateur NF-A12x25r afin de réaliser un test en push/pull.
Présentation :
Pour le coup, le NH-D15 n’est plus le seul ventirad à deux tours dans le catalogue de la marque. Avec ce nouveau modèle, l’entreprise veut nous proposer un dissipateur compact. D’ailleurs, c’est ce qu’elle fait avec ce modèle dont la hauteur est inférieure à 145 mm. Malgré ce format compact, on peut s’attendre à des performances supérieures à des ventirad en 90 mm et 120 mm. L’autrichien le positionne même au niveau du NH-U12A.
Cependant, ce n’est pas parce que l’on a un ventirad double tour qu’il faut grignoter de la place au niveau de la RAM, oh que non. Ce nouveau modèle se veut parfaitement compatible avec la mémoire sur les plateformes en LGA-1000 et AM4 et AM5. D’ailleurs, puisque l’on parle de socket sachez que le support est durable dans le temps. Une nouvelle plateforme ? Pas de soucis, il suffit de demander un nouveau set de montage.
Avec ceci, le NH-D12L arrive avec un nouveau ventilateur : le NF-A12x25r, une variante du NF-A12x25 original si l’on puit dire ainsi. Ce modèle propose tous les avantages du modèle original mais arrive avec un cadre rond. Le but ? Pouvoir le monter sur ce dissipateur tout simplement. Néanmoins, de série, le ventirad n’arrive qu’avec un seul ventilateur. Heureusement, dans la partie accessoire, on aura de quoi installer un second moulin.
Pour finir, on n’oubliera pas de noter la présence de pâte thermique NT-H1, un modèle ayant de très bons retours de la part des consommateurs. Idem pour la garantie longue durée : 6 ans, il y a de quoi faire.
[affilizz-publication id= »ucb08xyb7″]
Le modèle étant récent, les quelques boutiques parvenant à proposer ce modèle le font à un prix très élevé ! Néanmoins, tournez-vous vers Amazon pour l’avoir au bon prix : 90 €. Néanmoins, cela reste encore très élevé pour du double tour en 120 mm. À titre de comparaison, un Scythe Fuma 2, c’est entre 60 € et 80 €.
[nextpage title= »Le NH-D12L »]

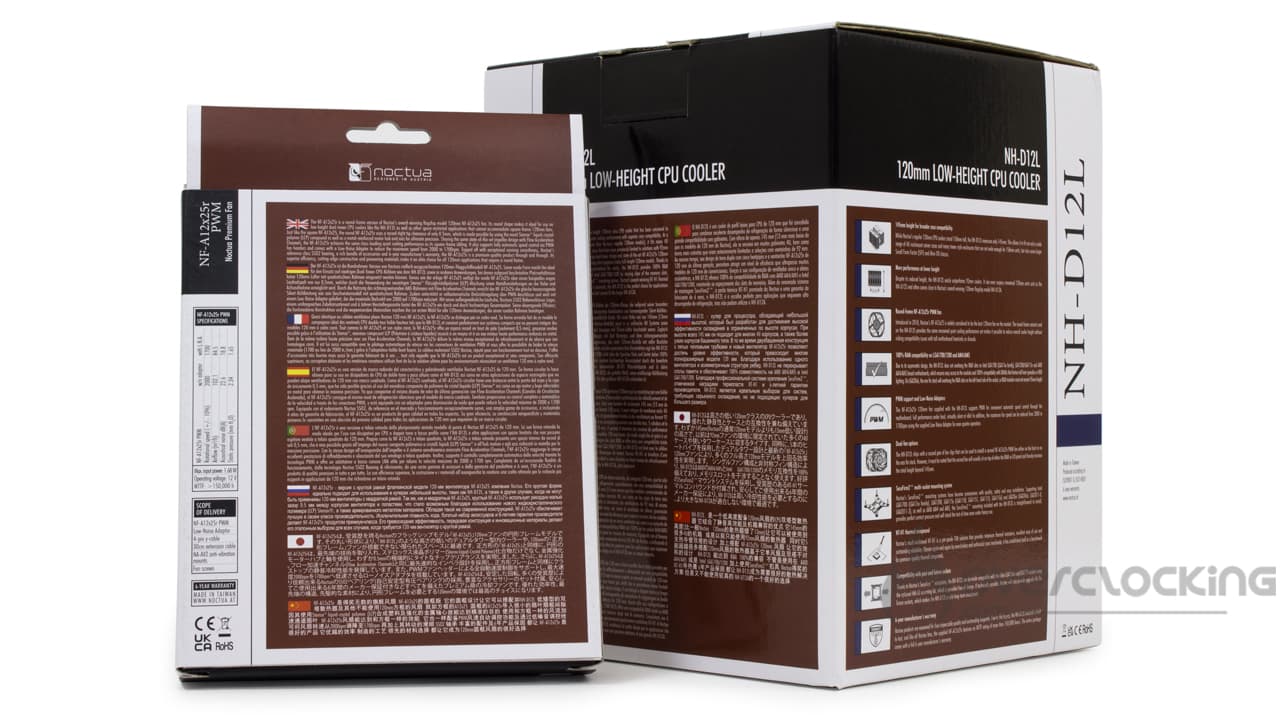

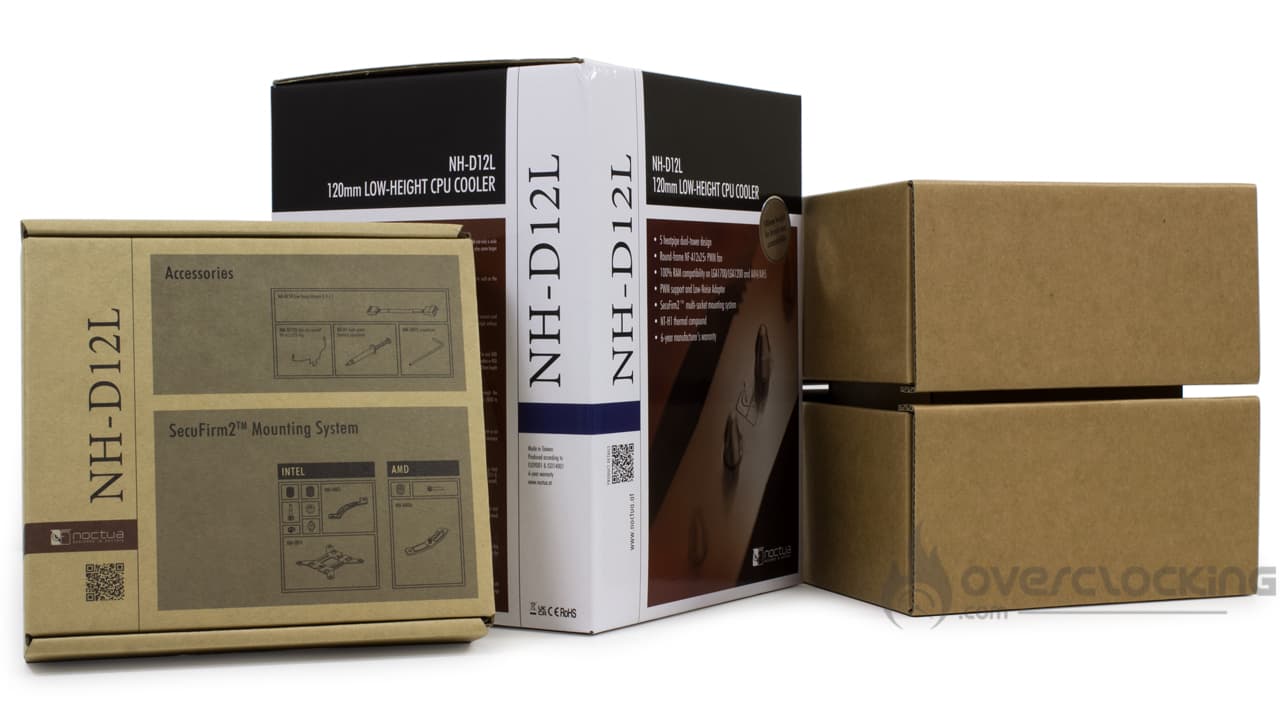

En ce qui concerne le packaging, on retrouve les boîtes habituelles de Noctua à base de marron, blanc et noir… Du moins, pour leur séries classiques. Avec leur gamme Chromax.black l’emballage est différent.
À l’intérieur, le dissipateur ne risque clairement rien du tout ! Effectivement, le dissipateur est emballé dans une protection cartonnée elle-même cerclée dans du carton. D’ailleurs, c’est assez contraignant puisque l’on aura un peu bataillé à sortir le dissipateur de ses protections.
Le radiateur :
Une fois le NH-D12L sorti de son emballage, on se retrouve, littéralement face à un mini NH-D15. La structure double tour, la répartition des caloducs et la forme du/des ventilateur/s nous évoquent très fortement ce modèle !
Le poids et les dimensions :
Malgré son étiquette de dissipateur double tour, ce qui peut faire peur à première vue, ce NH-D12L demeure assez compact… Surtout face à un NH-D15 par exemple. Ce nouveau dissipateur affiche alors 125 (L) x 113 (P) x 145 (H) mm, le tout avec son ventilateur. Si on en ajoute un second, la profondeur passe à 138 mm. Bref, bonne surprise, surtout pour ce qui est de la hauteur.
Pour ce qui est du poids, il n’y aura pas de quoi arracher une carte mère avec ses 890 g sur la balance.
La base :
La base est la même que celle des autres dissipateurs de la marque. Ainsi, on retrouve une construction en cuivre nickelée, mais pas de finition miroir. D’ailleurs, si l’on regarde de plus prêt, on remarque les traces d’usinage, mais très très fines. De plus, on les sent à peine lorsque l’on passe le doigt dessus.
Sinon, cette base offre des dimensions de 41 x 38 mm, ce qui est suffisant pour recouvrir l’intégralité d’un IHS de CPU AMD Ryzen. Pour du Core i 12, même topos, la capsule sur le dessus du processeur sera bien recouverte par la base du NH-D12L.
Autrement, on remarque la présence d’un total de cinq caloducs en cuivre nickelés. Ces derniers affichent un diamètre de 6 mm chacun est sont répartis uniformément au niveau de la base. Cependant, cela représente deux caloducs de moins qu’un NH-U12A chromax.black et un de moins que le NH-D15.

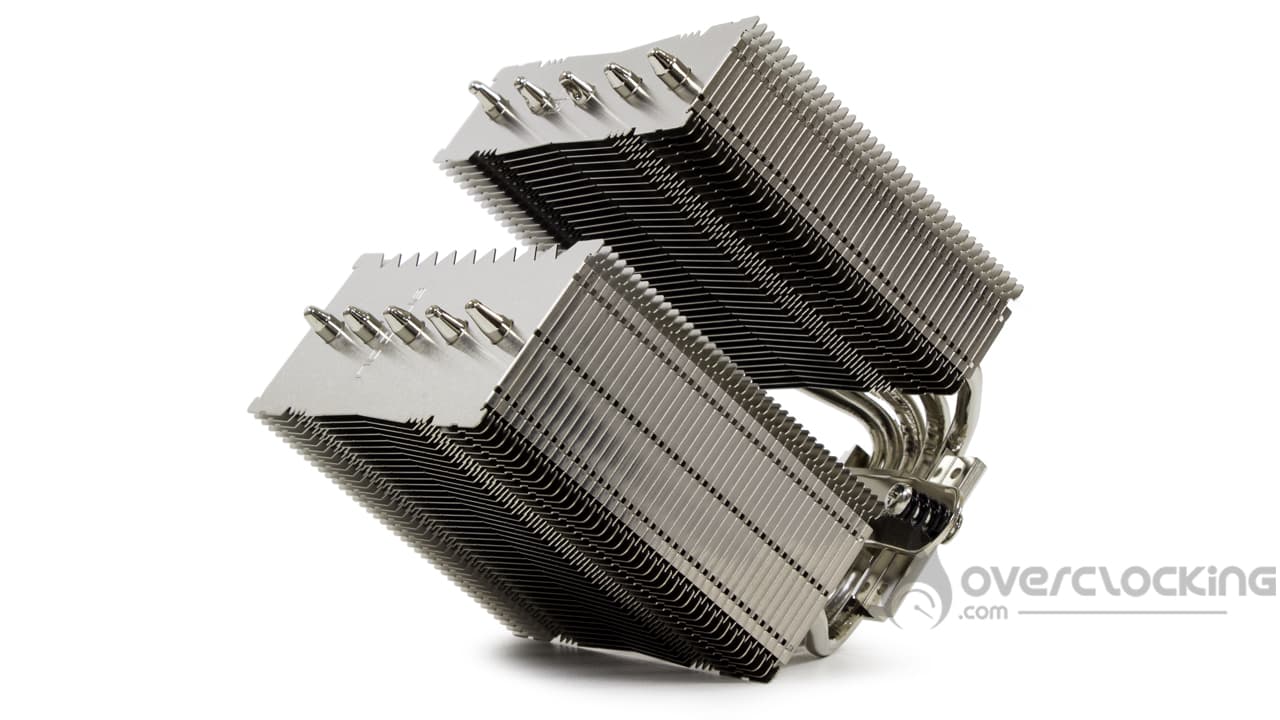

Le radiateur :

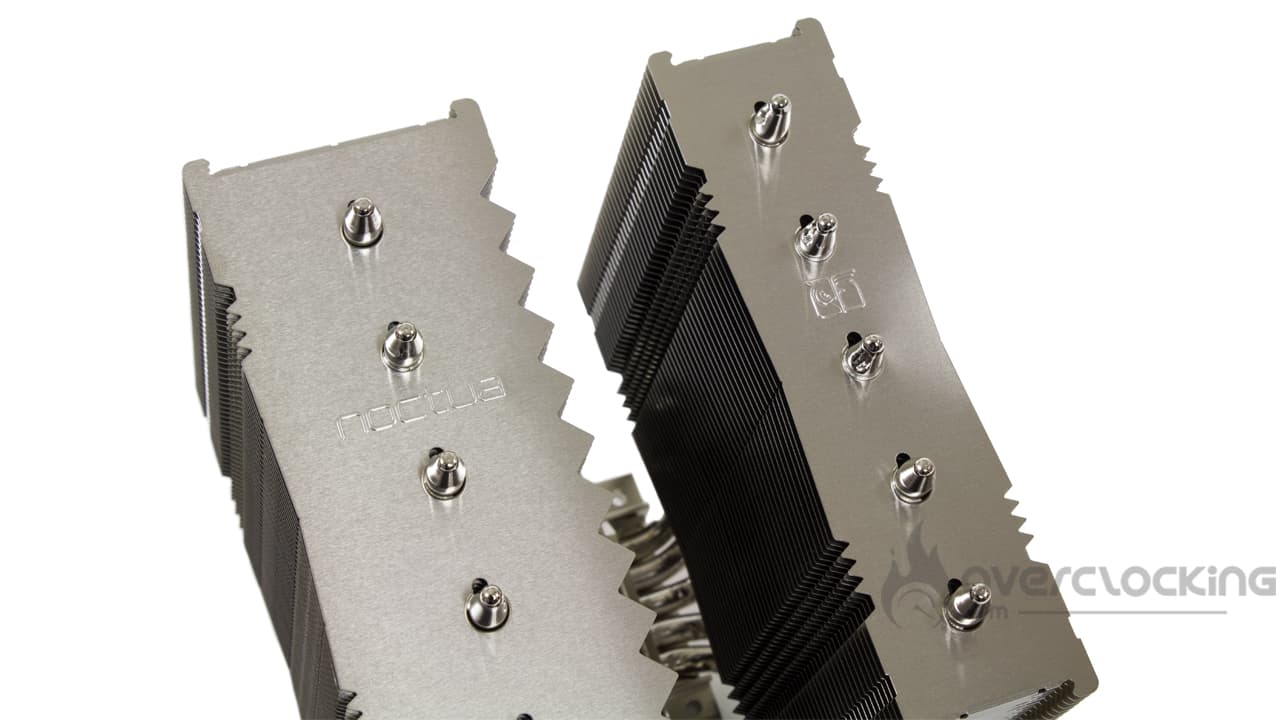

Comme on peut le voir, le radiateur adopte une forme assez singulière avec un premier empilement d’ailette plus fin que le second. L’objectif derrière tout ça est simple : limiter les problèmes de compatibilité avec la RAM. De plus, on peut y voir un second avantage : moins de restriction au niveau du flux d’air pour le ventilateur.
Enfin, la deuxième tour est plus épaisse avec des ailettes taillées en dent de scie afin d’augmenter la surface d’échange.
La finition :
N’étant pas face à une gamme Chromax, la finition demeure assez classique avec une couleur gris aluminium pour les ailettes et un nickelage intégral pour la base et les caloducs. Sur les premières ailettes, on remarque la présence d’un logo Noctua sur les deux tours de refroidissement et c’est tout. D’ailleurs, en parlant d’ailettes, à la réception, attention où vous posez les doigts, par expérience, on sait que les modèles autrichiens sont très sensibles aux traces.
Compatibilité :
On en vient maintenant à parler de la compatibilité des sockets de ce dissipateur. À ce sujet, Noctua mentionne :
- Intel : LGA-115x – LGA-1200 – LGA-1700 – LGA-2000
- AMD : AM5 – AM4
La compatibilité avec les plateformes reste assez classique côté Intel. Chez AMD, comme d’habitude, il nous manque le support des plateformes haut de gamme de la marque : TR4 et dérivés. Sinon, pour ceux qui seraient surpris de voir l’AM5 déjà supporté, sachez que ce nouveau socket partage les mêmes points de montage que l’AM4 actuel.
Le ventilateur :
De base, le NH-D12L arrive avec un seul et unique ventilateur déjà installé. Ce dernier est « pris en sandwich » entre les deux tours de refroidissement. De plus, il s’agit d’un ventilateur que l’on connaît bien à la rédaction puisqu’il est question d’un NF-A12x25… Mais décliné dans un autre format. Cette fois-ci, plutôt que d’avoir un cadre carré, il est arrondi. Dans sa forme général, le cadre nous évoque très fortement le NF-A15 de la marque.
Sinon, si ce n’est la forme du cadre, il n’y a pas de changement par rapport au NF-A12x25 classique. On retrouve toujours neuf pales fines, allongés et fortement courbées. Le moyeu central est d’ailleurs très massif puisqu’il a subit un renforcement. Précisons que sur ces ventilateurs, les pales passent à 0,5 mm du cadre !
Ici, pas de changement de caractéristiques face au ventilateur avec un cadre carré. En effet, nous avons toujours un moulin alimenté par PWM fonctionnant de 450 RPM à 2000 RPM. À plein régime, le flux d’air atteindra les 102,1 m3/h (60,09 CFM après conversion) tandis que la pression statique sera de 2,34 mmH2O.
Bien sûr, on pourra toujours réduire la vitesse de fonctionnement pour gagner en silence. Avec un adaptateur L.N.A, la vitesse descend à 1700 RPM, le flux d’air passe à 84,5 m3/h et la pression statique diminue à 1,65 mmH2O.
Enfin, pour la personnalisation, il faudra se tourner vers des silentblocs NA-SAVP3, les mêmes que pour un ventilateur NF-A15.

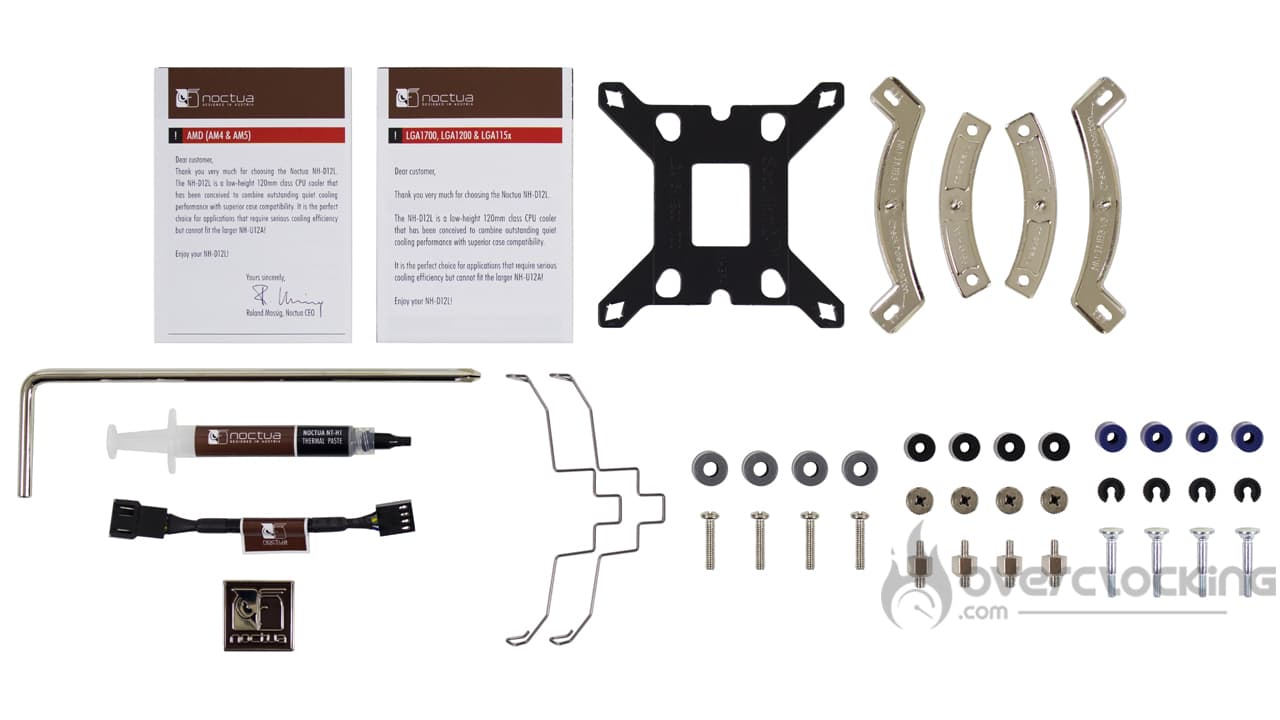

Le bundle :
En matière de bundle, encore une fois, les accessoires sont présents dans une boite en carton qui renferme :
- Deux dépliants en guise de notice de montage
- Une backplate pour les plateformes Intel
- Les bras de montage
- Un tournevis
- Une seringue de pâte thermique
- Une résistance pour réduire la vitesse de fonctionne du ventilateur
- Un écusson Noctua
- Deux griffes en acier pour le montage d’un second ventilateur
- La visserie nécessaire au montage

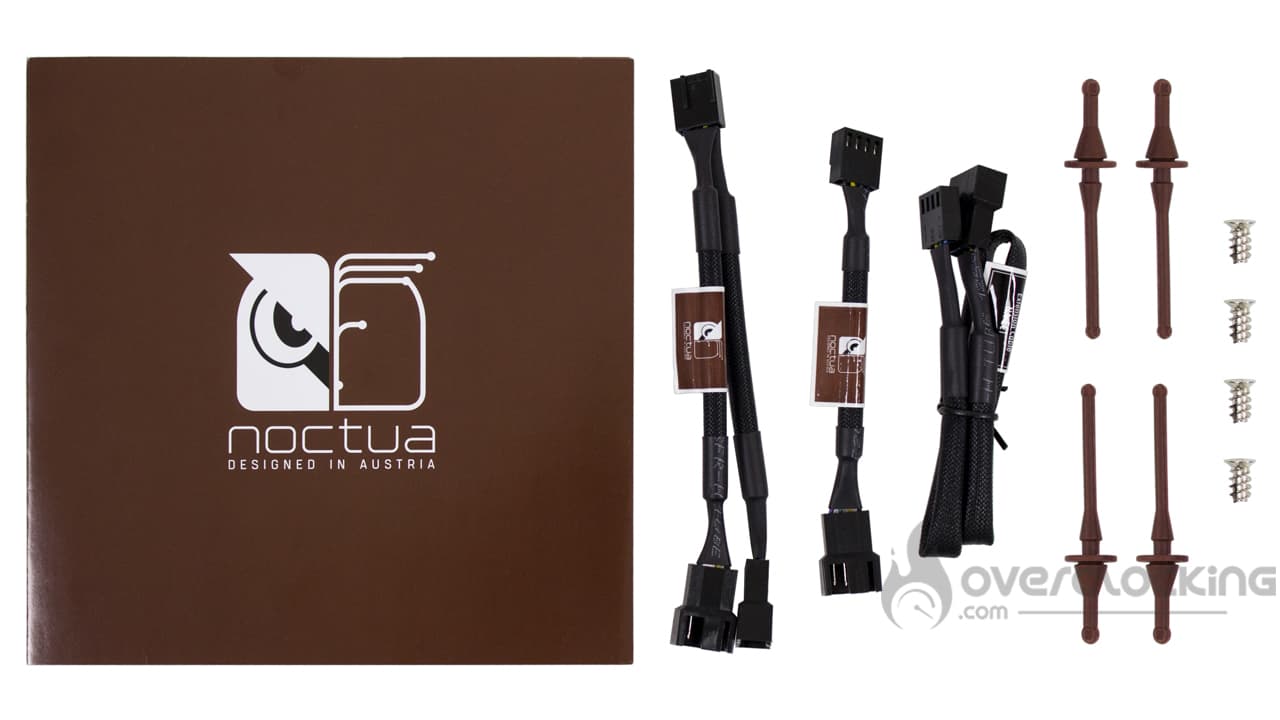

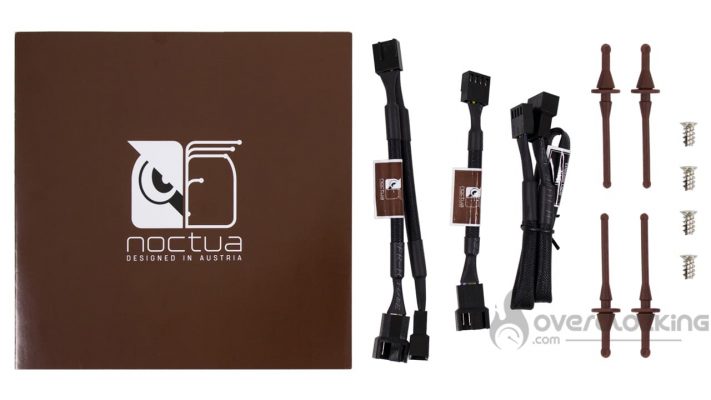

Et si vous décidez d’acquérir un second ventilateur, vous trouverez :
- Un manuel sous forme de dépliant
- Un splitter pour brancher deux ventilateurs sur une seule prise fan
- Une résistance pour réduire la vitesse de fonctionne du ventilateur
- Une rallonge PWM
- Quatre tétines siliconées
- Quatre vis pour un montage sur boîtier
Les accessoires fournis avec le ventirad et le ventilateurs sont donc très complets. Ils permettront de palier à toutes les situations tout en étant complémentaire l’un de l’autre. Mention spéciale au tournevis disponible en cas de besoin ou au set de griffe pour le montage d’un deuxième ventilateur !
Grosso modo :
Noctua continue de nous proposer des produits bien fini avec une partie accessoire complète. De plus, malgré son format double tour, ce NH-D12L ne devrait pas poser de gros problème de compatibilité au niveau de la carte mère. D’ailleurs, on voit ça maintenant, rendez-vous page suivante.
[nextpage title= »Installation »]
Pour la partie installation, il faudra conserver sa backplate AMD, le constructeur n’en fournissant pas. Si vous ne l’avez plus, un petit tour sur eBay devrait permettre d’en retrouver une facilement.
Le montage du NH-D12L :

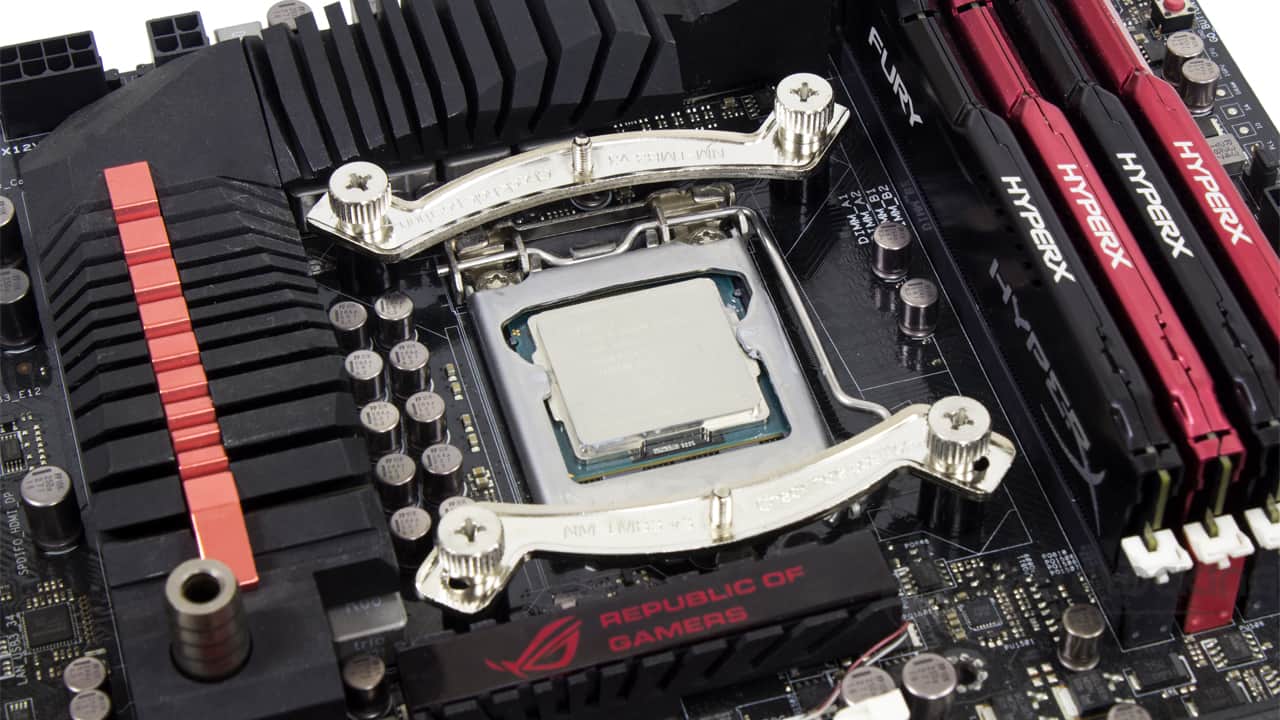

Avec une carte mère Intel, la première chose à faire sera de préparer la backplate. Effectivement, suivant si vous possédez une carte LGA-1700 ou non, l’entraxe des vis ne sera pas la même. Ce sera donc à vous de les positionner correctement et de les maintenir avec des clips en plastique.
Une fois la backplate en placée au dos de votre carte mère, il faudra déposer des rondelles de plastique autour des tiges qui dépassent. Sur du LGA-1200/LGA-1500, elles seront noires et bleues pour du LGA-1700. Ensuite, on visse les bras de montage dessus, on dépose un peu de pâte thermique sur le CPU et on fixe le NH-D12L.

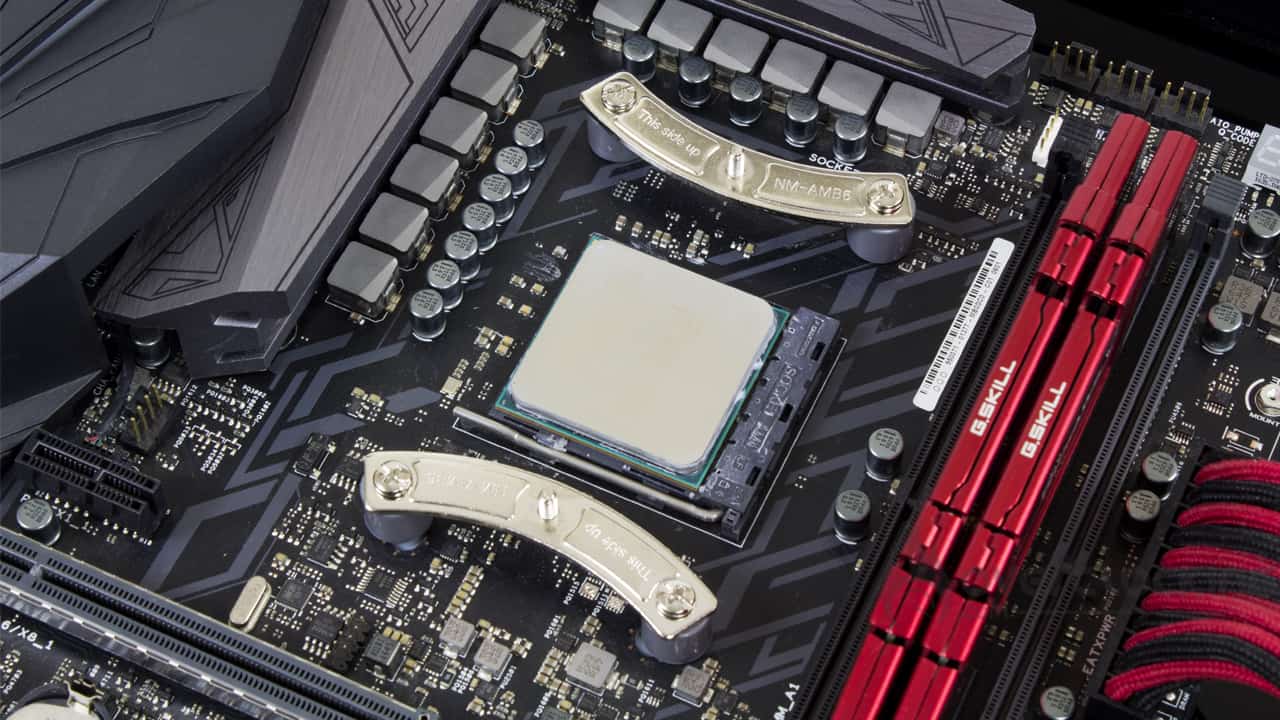

Sur une carte mère AMD, le montage est un peu plus simple puisqu’il n’y aura pas de manipulation de backplate à effectuer. Ici, il faudra simplement retirer les bras de montage, positionner des entretoises (grises) autour du socket et de nouveau, visser les bras de montage. Après une petite application de pâte thermique, on procède à la fixation du dissipateur.

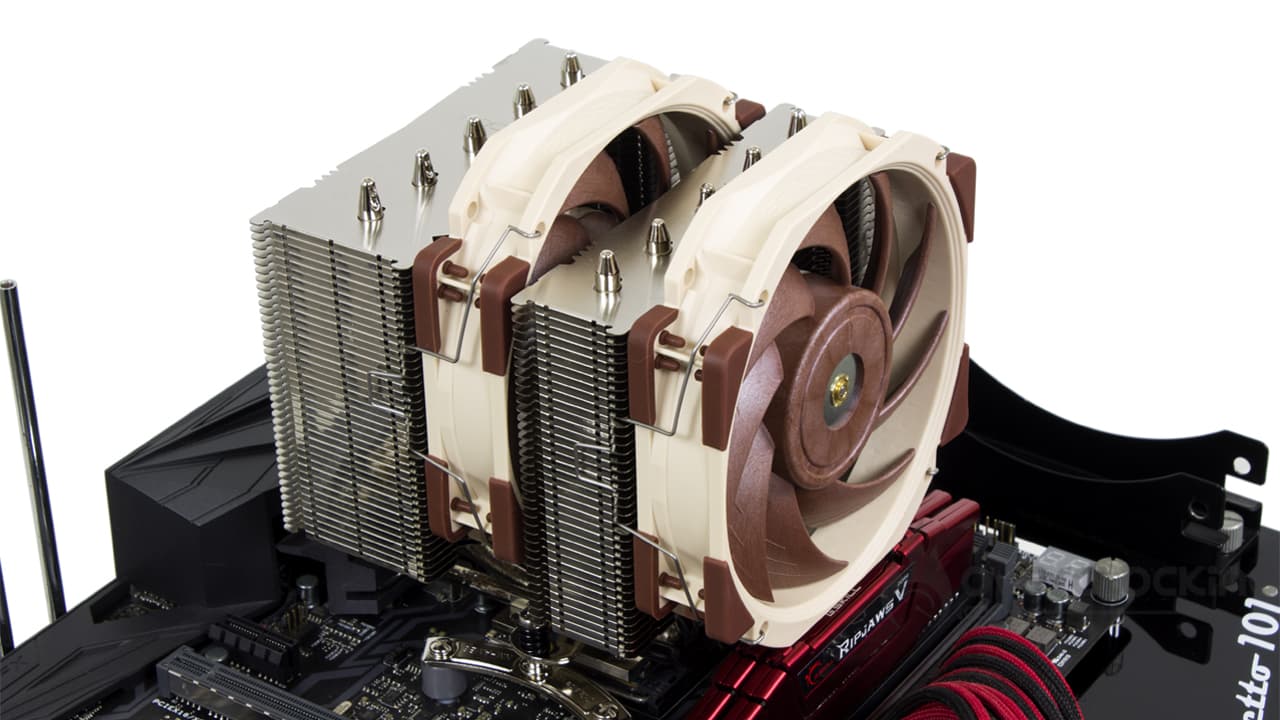

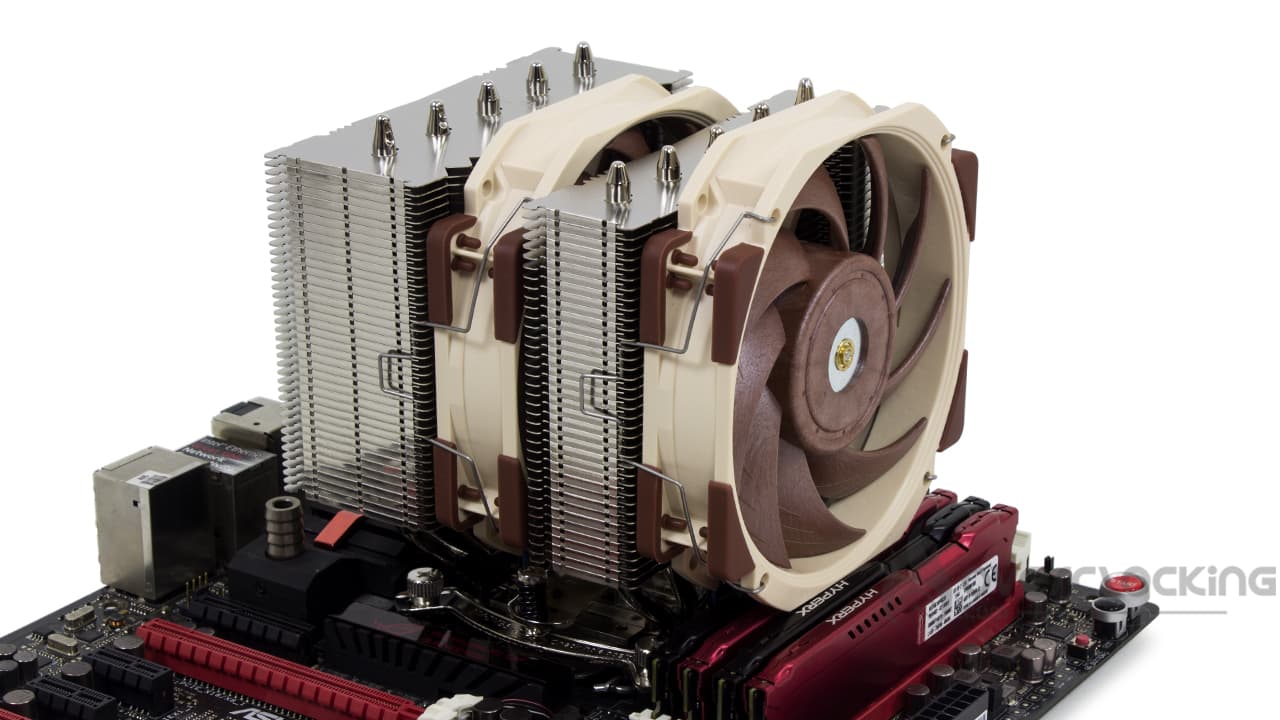

Une fois en place, on s’aperçoit que dans sa configuration de base, avec un seul ventilateur, le NH-D12L n’interfère pas avec la mémoire. Cependant, si l’on ajoute un second moulin, trois des quatre slots DIMM sont impactés.
[nextpage title= »Protocole »]
Petite mise à jour de notre protocole de test. En effet, nous avons changé le logiciel que nous utilisions pour stresser notre configuration. Il en va de même pour les différents profils. C’est via ce lien que vous pourrez voir notre méthode de test ainsi que le matériel de notre machine de test. D’ailleurs, vous verrez que notre configuration a récemment reçu une nouvelle alimentation. Il s’agit d’une RM750x de Corsair. Bien sûr, nous nous attarderons toujours sur des mesures de températures et de bruit.
Pour les besoins du test, nous comparerons le NH-D12L avec d’autres modèles simple tour en 120 mm, 140 mm et même de gros dual tower :
- AS500 Plus (DeepCool)
- Dark Rock 4 (be quiet!)
- Dark Rock Slim (be quiet!)
- Freezer 34 (Arctic)
- NH-D12L (Noctua)
- NH-D15 chromax.black (Noctua)
- NH-U12A chromax.black (Noctua)
- Pure Rock 2 (be quiet!)
[nextpage title= »Vitesse et bruit »]
Vitesse de ventilation :
On attaque donc notre série de relevés de températures, ici, on repart à zéro. Précisons tout de même les vitesses de ventilation enregistrées lors de nos relevés (pour 12V, 8V, 5V) :
En ce qui concerne le profil de ventilation, celui du NH-D12L est très similaire, pour ne pas dire identique, à celui du NH-U12A Chromax.Black. La raison derrière tout ça est simple : les deux dissipateurs exploitent les mêmes ventilateurs… Si ce n’est la forme du cadre qui diffère pour rappel.
Bruit :
Forcément, les niveaux de bruit seront quasiment identiques. Avec un seul ventilateur, on retrouve un NH-D12L légèrement plus silencieux à basse et moyenne vitesse qu’un NH-U12A dans les mêmes conditions et avec un seul moulin. En revanche, on notera un très léger écart à pleine vitesse en faveur du modèle simple tour.
Même constat avec deux ventilateurs : le D12L est un poil plus silencieux qu’un U12A dans ses vitesses les moins élevées et une chouille plus bruyant à fond.
[nextpage title= »Températures »]

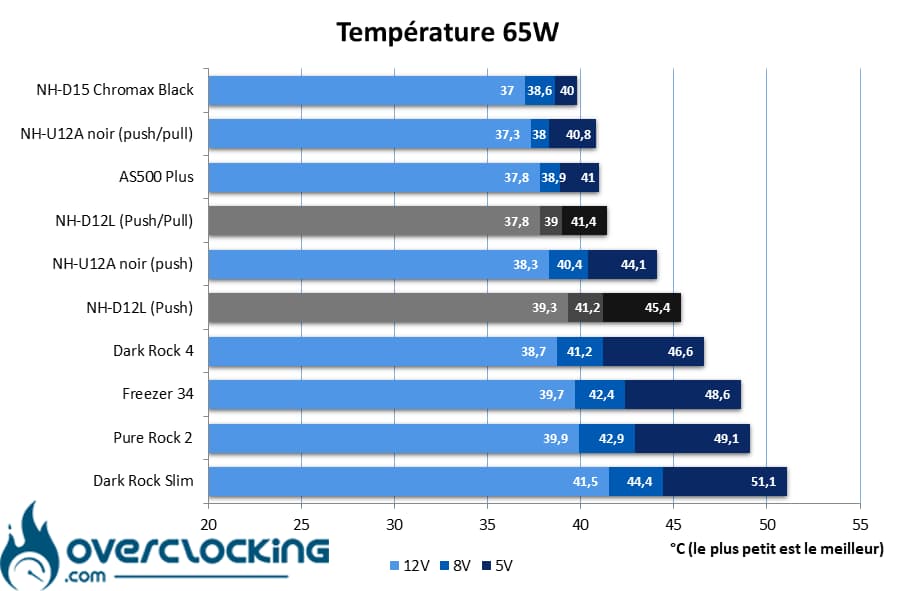

Processeur à 65W :
Malgré un profil 65W plus violent, ce dernier représente toujours la phase la moins stressante de ce protocole. Elle permet de mettre en avant les performances obtenues avec des dissipateurs compacts/entrées de gamme. Ces résultats sont simplement présents à titre indicatif pour les dissipateurs les plus imposants (AIO, gros ventirad dual tower, etc.).
En 65W avec un seul ventilateur (configuration d’origine), ce NH-D12L se place derrière le U12A avec un seul moulin. L’écart étant davantage marqué à basse vitesse. Cependant, si on lui ajoute un second NF-A12x25r, l’écart entre les deux produit se réduit de manière significative.
Processeur à 95W :
Ici, notre CPU tournera à 3.90 GHz constamment et sur tous ses cœurs. Nous appliquons un VCore de 1.375V pour obtenir une consommation de 95W environ. Pour simplifier la lecture du graphique, il se peut que nous ayons arrondi certaines valeurs à l’entier près.
En 95W, les écarts avec le NH-U12A se réduisent sérieusement. On compte moins de 1°C d’écart entre les deux références et ce, quel que soit les situations.
Face à la concurrence, ce modèle double tour s’avère plutôt efficace dominant sans grande difficulté. Ainsi, le Dark Rock 4 est aisément surpassé, particulièrement à bas régime. Le constat est encore plus accablant face aux autres dissipateurs, moins costauds pour résister.
Processeur à 125W :
Enfin, nous terminons avec notre profil 125W. Ici le dégagement thermique est plus important, voyons comment s’en sortent nos coolings !
Malgré son format double, le NH-D12L ne parvient pas à tenir notre Ryzen 7 1700X générant une consommation de 125W à bas régime.
Avec deux ventilateurs, on remarque que l’écart se creuse avec le NH-U12A chromax.black. Le nouveau dissipateur de la marque souffrant particulièrement à bas régime.
Résumé :
Finalement, dans sa configuration de base, le NH-D12L ne tiendra la comparaison avec le NH-U12A que lorsqu’il est équipé d’un seul ventilateur. Pour parvenir à rivaliser avec ce dernier, il faudra adjoindre un second moulin à notre ventirad double tour. Nous pensons que le ventilateur peine à respirer pleinement placé entre les deux empilements d’ailettes.
Sinon, au sein de la gamme de Noctua, ce NH-D12L s’intercale aisément entre les NH-U12A et NH-U12S (qui n’apparaît pas dans les graphiques) en matière de températures. Maintenant, quid du ratio températures/bruit ? Voyons cela page suivante !
[nextpage title= »Ratio Températures/Bruit »]
Sur ces graphiques de rapport perf/bruit, nous rappelons que le mieux est d’être placé le plus possible en bas à gauche du graphique. Pour la lecture, le point le plus à gauche symbolise la ventilation en 12V, celui au centre la ventilation en 8V et le plus à droite en 5V.
En 65W, qu’il soit avec un ou deux ventileurs, le NH-D12L se « tire la bourre » avec le NH-U12A chromax.black. Malgré cela, avec ce profil, faire fonctionner la ventilation à plein régime n’est pas ce qu’il y a de plus rentable au vu de la verticalité de la courbe dans ces conditions.
En 95W, notre dissipateur du jour revient sur le NH-U12A enregistrant alors un écart très faible en push comme en push/pull. D’ailleurs, l’ajout du second ventilateur ne nous semble pas encore justifié. Même à mi-vitesse, un seul ventilateur et plus efficace que deux à bas régime !
Enfin, en 125W, on constate que les D12L et NH-U12A se détachent l’un de l’autre, qu’ils soient avec un ou deux ventilateurs. D’ailleurs, on remarque également que l’écart se creuse également avec les DeepCool AS500 Plus et NH-D15 par rapport aux autres profils de consommation.
L’ajout d’un second ventilateur permet au dissipateur de reprendre des couleurs et surtout, de tenir à basse vitesse. Donc en cas d’overclocking, ajouter un deuxième moulin peut s’avérer judicieux.
[nextpage title= »Conclusion »]
Nous arrivons à la fin de ce test du NH-D12L signé Noctua. Pour le coup, avons-nous affaire à un produit réussi ? Voyons cela dans le détail !
Un ventirad double tour vraiment compact !
Avec son nouveau modèle, Noctua nous propose donc un ventirad double tour vraiment compact. Effectivement, ce dernier affiche une hauteur contenue inférieure à 150 mm ainsi qu’une compatibilité parfaite avec la RAM, du moins, dans sa configuration de base. Il en va de même avec le premier slot PCIe de la carte mère qui ne sera pas bloqué.
À côté de ça, la marque met en avant un ventirad à la qualité de fabrication exemplaire. Pour le look, c’est toujours un peu compliqué avec ce thème marron/beige qui ne ravira pas tout le monde, ça c’est sûr.
Néanmoins, on peut compter sur une partie accessoire complète proposant même l’outillage nécessaire pour le montage du ventirad. Et les rares accessoires qui peuvent manqué sont présent dans les boîtes des ventilateurs, ici, le nouveau NF-A12x25r.
Enfin, pour le montage, il faudra procéder exactement de la même manière qu’avec le NH-U12A chromax.black et donc se retrouver à assembler une backplate pour les cartes mères Intel. En AMD, pas de critique, le dissipateur se monte vite et bien !
Des performances derrière un NH-U12A !
En ce qui concerne les performances, le NH-D12L se positionne derrière le U12A et de manière assez marquée. En même temps, il n’embarque qu’un seul et unique ventilateur contre deux pour son frère rival. D’ailleurs, nous trouvons que cette configuration mono-fan lui est préjudiciable, surtout lorsque l’on cherchera à le faire fonctionner à bas régime en overclocking. Dans ces conditions, ajouter un deuxième ventilateur est une bonne idée.
Sinon, avec deux ventilateurs, il y a clairement du mieux, les températures diminuent, mais cela reste insuffisant selon nous en cas de gros OC.
En ce qui concerne le bruit, de base, le bruit généré par ce NH-D12L reste maîtrisé offrant des nuisances similaire au U12A… En même temps, logique, ce sont les mêmes ventilateurs.
Facturé entre le NH-U12A et le NH-U12S !
[affilizz-publication id= »g397i1tls »]
De nouveau, Noctua applique un tarif haut de gamme à son dissipateur puisqu’il s’affiche à 90 € sur Amazon. La tarification est donc située entre le NH-U12S et le NH-U12A pour des performances situées entre les deux produits. Et en cas de besoin, un deuxième ventilateur, identique au premier, vous coûtera tout de même 29,90 € sur Amazon.
En revanche, à ce tarif, le dissipateur risque de sérieusement souffrir de la concurrence. On pense au DeepCool AS500 Plus (~70 €) notamment. Un ventirad certes plus imposant, mais également moins onéreux.
En fin de compte, ce NH-D12L pourra s’avérer être une option à considérer si l’on a des contraintes de place. D’ailleurs, c’est dans cette optique que ce dissipateur a été conçu !
Noctua NH-D12L :
On aime :
- Finition toujours au top avec Noctua
- La partie accessoires complète : réducteur de vitesse, tournevis
- Sa hauteur contenue (moins de 150 mm) pour un double tour
- Sa compatibilité exemplaire avec la RAM et le premier slot PCIe
- Le bruit maîtrisé
- La garantie de 6 ans
- Le prix cohérent au sein de la gamme Noctua…
On a moins aimé :
- … Mais élevé au vu de la concurrence
- Des couleurs un peu plus neutres, vite une version Chromax !
- Devoir assembler la backplate Intel LGA-1000
- Son manque de punch en overclocking à faible régime
À l’arrivée, nous choisissons de décerner l’argent à ce NH-D12L signé Noctua. Certes, le produit propose un certain nombre d’avantages : montage aisé, garantie de six ans, bruit maîtrisé, encombrement réduit, etc. Néanmoins, de part sa tarification, nous craignons que la concurrence soit rude d’autant qu’il ne faudra pas hésiter à rajouter un ventilateur en cas d’overclocking, surtout si on veut faire fonctionner la ventilation à bas régime.
