[nextpage title= »Introduction : »]
Aujourd’hui, nous vous proposons le test de la carte mère MEG Z690 Unify-X de chez MSI. Il s’agit d’une carte, que nous appelons dans le jargon « XOC ». Entendez par là, une carte mère qui peut être utilisée pour des tests d’overclocking extrême. La plupart des marques disposent d’un modèle XOC au sein de leur catalogue. Nous vous avons d’ailleurs proposé le test de la ROG Z690 APEX de chez Asus il y a quelques semaines. C’est à présent au modèle de MSI que nous allons nous intéresser.
La série « Unify » a été lancée fin d’année 2019 avec l’excellente MEG X570 Unify que nous avions eu la chance de pouvoir tester en exclusivité. L’idée de MSI, avec cette nouvelle série, était de proposer une carte qui va à l’essentiel, laissant de côté le rétro-éclairage RGB, afin de se concentrer principalement sur l’overclocking. Par la suite, c’est le test de la MEG B550 Unify que nous avions eu aussi l’occasion de vous proposer.
Nos tests, comme vous l’aurez compris, seront donc orientés overclocking avec notre Alder Lake i9-12900K ainsi que le kit mémoire TeamGroup Delta RGB 6400 MT/s CL40. L’idée étant d’essayer d’obtenir les meilleurs scores possibles. Nous reviendrons aussi avec ce modèle pour un passage sous LN2. Pourquoi ne l’avons-nous pas encore fait ? Tout simplement parce que nous désirons « maitriser » parfaitement la configuration avant de se lancer sous froid.
Un merci tout particulier à MSI France ainsi qu’à Robin qui est parvenu à nous obtenir un exemplaire de cette MEG Z690 Unify-X. Sachez aussi que nous avons déjà passé en revue la MSI MPG Z690 Carbon Wifi et que le test de la version « EK X » débarquera dans quelques semaines.
[nextpage title= »MEG Z690 Unify-X : »]
Lors de chaque nouvelle génération de carte mère MSI nous propose un modèle Unify et une version Unify-X qui se destine prioritairement aux overclockeurs. Actuellement, ces deux modèles qui partagent pas mal de point communs sont disponibles à 670 euros pour la Unify et à 715 euros pour le modèle Unify-X. Sachez également que MSI dispose dans ses cartons d’une version micro-ATX, la MEG Z690I Unify disponible au prix de 456 euros.
La série « Unify-X » représente chez MSI ce qui se fait de mieux pour les overclockeurs. Elle tente de prendre l’ascendant ces dernières années sur le modèle phare de la marque, la GodLike. La carte dispose de nombreux outils implantés sur le PCB et bénéficie de mises à jour régulières du BIOS. La team ingénieurs étant très réactive. Si vous désirez descendre la température de votre CPU sous la barre des 0 °C, cette Unify-X se montrera très certainement être un des meilleurs choix pour le chipset Z690.
Le bundle :
Un petit tour par le bundle de cette MEG Z690 Unify-X afin de voir si celle-ci bénéficie d’accessoires « particuliers ». Et le moins que l’on puisse dire, c’est que malgré la taille assez réduite de la boite, elle dissimule pas mal de choses.
Premier accessoire, la présence d’un support pour votre carte mère. La plupart des overclockeurs, voire des journalistes qui montent et démontent leurs composants régulièrement, utilisent ce que l’on appellent une table de benchs. C’est-à-dire un support permettant d’avoir accès très facilement à la carte mère et aux différents composants. MSI fournit dans le bundle un support de type « table de benchs » pour votre carte mère appelé par MSI, le « DIY Stands Set ». Il se compose de six pieds permettant de supporter votre carte mère et de la surélever de 75 mm. Il est aussi possible de venir placer à l’extrémité des quatre pieds un ventilateur de 120 mm. L’idée est d’apporter un souffle de fraîcheur sur votre carte mère.
Le second accessoire est une télécommande. Bien entendu, pas pour votre TV mais pour votre carte mère. MSI a déporté une série de touches propre à l’overclocking du PCB à cette télécommande. Nous y reviendrons en détails plus tard dans l’article.
Nouvelle Unify-X et support du PCIe 5.0 :
Tout de noir vêtue cette MEG Z690 Unify-X est architecturée autour du nouveau chipset d’Intel, le Z690. Cette carte mère change de socket puisque nous passons du LGA-1200 (Z490/Z590) au socket LGA-1700. La raison est simple, la taille du CPU est plus grande.
Ci-dessus, une capture détaillant la différence entre les deux sockets (source Igor’s Lab). Le socket LGA-1700 dispose donc de 1700 pins, contre 1200 pour le précédent. Vous devrez peut-être investir dans un nouveau système de refroidissement. Certaines marques, comme Noctua, proposent un adaptateur pour votre cooler actuel. Pensez à vous renseigner car il est souvent gratuit.
Le chipset Z690 prend en charge officiellement le PCIe 5.0 offrant des performances de stockage plus élevées que sur la génération précédente. Cependant, actuellement, aucun composant n’est encore compatible avec cette norme. L’autre grand changement est le support de la DDR5.
Les différents radiateurs :
Les dimensions de la carte sont de 305 mm x 244 mm, ce qui correspond au format ATX. Les couleurs dominantes sur le PCB sont le noir et le gris foncé. Les couleurs dominantes sur le PCB sont le noir et le gris mais sa grande particularité est de faire l’impasse sur le rétroéclairage RGB, ce qui lui confère énormément d’élégance. À l’heure où les constructeurs rivalisent parfois d’imagination pour faire étinceler votre carte mère, avoir l’opportunité de s’en passer est un réel luxe.
Débutons le tour du propriétaire avec les radiateurs qui sont au nombre de trois !
Tout d’abord, les deux radiateurs « massifs » situés sur le dessus de la carte mère et qui entoure le socket. Les deux plus imposants recouvrent l’étage d’alimentation. Ces deux radiateurs sont reliés par un caloduc. Nous sommes ici sur un système entièrement passif. Les radiateurs sont suffisamment imposants pour ne pas nécessiter de refroidissement actif. Ils bénéficieront de la circulation de l’air au sein de votre boitier.
Le troisième est celui qui recouvre le chipset et qui bénéficie d’une surface assez importante mais d’une faible hauteur. L’objectif est de ne pas entraver la mise en place des cartes graphiques.
Cinq emplacements SSD M.2 :
La majorité du PCB est recouvert de différentes plaques en aluminium noir. Les découpes viennent parfaitement s’associer avec le radiateur du chipset. Il s’agit en réalité de cinq dissipateurs thermiques. MSI nomme cette technologie « Shield Frozr ». Nous allons retrouver un double pad thermique pour chaque emplacement. L’idée est protéger votre SSD contre la surchauffe grâce à leurs bandes adhésives thermoconductrices.
Techniquement, on retrouve trois emplacements PCIe 4.0 x4, un PCIe 4.0 x4/SATA et un PCIe 3.0 x4. Vous ne devriez pas manquer d’emplacement de stockage.
Le socket et les PCIe :
L’espace autour du socket est assez bien dégagé et sera assez facile à isoler avec de la gomme pour les tests sous LN2. Cette MSI Z690 Unify-X peut accueillir au maximum deux barrettes mémoires de DDR5. Je vous invite à aller lire la page dédiée à la DDR5 dans notre article sur Alder Lake. Et n’oubliez pas que le chipset Z690 permettra de concevoir des cartes mères supportant encore la DDR4.
Cette Unify-X supporte les kits mémoires en dual channel jusque 6800 MHz+ (OC) et pour une quantité maximale de 64 GB. On retrouve deux ports PCIe 5.0 16x qui fonctionneront en x8/x8 si vous optez pour du SLI ou du CrossfireX. Un troisième emplacement en PCIe 3.0 x4 est aussi disponible. Pour alimenter tout ce petit monde, la carte dispose d’un connecteur 24 pins et de deux 8 pins à coté des étages d’alimentation.
[nextpage title= »Le PCB et les connectiques : « ]
Les outils pour clocker :
Débutons avec les éléments insérés sur le PCB et qui peuvent s’avérer être des outils intéressants pour les overclockeurs. Ils sont assez nombreux sur ce modèle mais aussi sur la télécommande présente dans le bundle. Cela confirme bien sa position de carte dédiée à l’overclocking.
- Le bouton power : permet la mise sous tension de la carte mère.
- Le Reset : permet de redémarrer la carte mère en cas d’échec. Le bouton peut-être désormais affecté à une autre tache via le BIOS.
- Switch bios : permet de switcher entre les deux bios. Vous pouvez ainsi choisir d’avoir un bios « overclocking » et un bios plus stable pour une configuration H24.
- Jumper Slow Mode : permet de booter avec un coefficient de 16x et une fois dans l’OS de remettre celui choisi dans le bios. C’est surtout pour des max screens.
- Jumper Low Temperature : permet de faciliter le boot de la carte mère lors de tests sous azote liquide.
- Jumper Safe Boot : permet de redémarrer la carte même si les paramètres choisis dans le bios ne permettent pas le boot. Cela évite de devoir faire un Clear CMOS pour rebooter et donc de perdre vos paramètres encodés.
- Jumper ReTry Button : lors de tests sous froid, parfois l’OS freeze et un reset ne permet pas de redémarrer la carte mère : seule solution 6, 7 secondes en maintenant appuyé le bouton START. Avec le bouton ReTry, ça redémarre de suite.
- Le EZ debug LED : 4 diodes (CPU – DRAM – VGA – BOOT) qui permettent de diagnostiquer les erreurs lors du boot de la carte. Si l’une d’entre elle reste allumée, c’est que le composant qui lui correspond pose problème.
- Le debug code LED : permet d’afficher un code qui correspond au composant responsable de l’erreur lors du boot.
- ProbeIT : permet de mesurer les tensions à l’aide d’un multimètre directement sur le PCB.
- Le CLR CMOS : permet d’effacer les paramètres du BIOS afin de revenir à ceux par défaut.
Une télécommande en bonus :
Comme nous vous l’avons présenté dans le bundle, cette MSI Z690 Unify-X est livrée avec une télécommande pour l’overclocking. Voici les différentes fonctions qu’elle propose. La longueur du câble est de 130 cm de quoi avoir de la marge !
- Le debug code LED : permet d’afficher un code qui correspond au composant responsable de l’erreur lors du boot.
- L’OC Button +/- : permet en fonction de votre choix dans le BIOS d’augmenter soit la fréquence BCLK soit le coefficient multiplicateur.
- Le bouton power : permet la mise sous tension de la carte mère.
- Le Reset : permet de redémarrer la carte mère en cas d’échec. Le bouton peut-être désormais affecté à une autre tache via le BIOS.
- OC Retry : lors de tests sous froid, parfois l’OS freeze et un reset ne permet pas de redémarrer la carte mère : seule solution 6, 7 secondes en maintenant appuyé le bouton START. Avec le bouton ReTry, ça redémarre de suite.
- OC Fail Save : permet de redémarrer la carte même si les paramètres choisis dans le bios ne permettent pas le boot. Cela évite de devoir faire un Clear CMOS pour rebooter et donc de perdre vos paramètres encodés.
- ReTry Button : permet de retenter de rebooter avec les paramètres d’overclocking si ce n’est pas passé la première fois.
- Le CLR CMOS : permet d’effacer les paramètres du BIOS afin de revenir à ceux par défaut.
Le PCB :
Notre MSI Z690 Unify-X se base sur une alimentation en 19 + 2 phases. La partie en charge du CPU se compose de 19 phases et sur ce modèle, aucun doubleur, mais attention les phases sont placées en parallèles. Le contrôleur est une puce RAA229131 (X+Y=20).
Les 19 mosfets sont quant à eux tous des RAA 22010540 de 105A. Les deux autres mosfets du SOC sont des RAA 22010540 de 40A. Les mosfets dans les étages de puissance génèrent le plus de chaleur car ils sont responsables de la conversion de tension et de la livraison au CPU à partir du connecteur EPS 12 volts.
Les connectiques :
La façade arrière dispose des éléments suivants. Tout d’abord le Clear CMOS ainsi que le bouton permettant de flasher le bios à partir d’une clé USB. L’une des particularités de la carte est de posséder un emplacements PS/2 afin de venir y connecter soit un clavier soit une souris. Mais pourquoi encore utiliser ce type de connecteur en 2021 ? Tout simplement parce que certains benchs sont plus performants sous XP (Super Pi) et que l’utilisation de périphériques non USB facilite grandement l’installation de l’OS.
Au niveau des ports USB, cette MSI Z690 Unify-X dispose de deux USB 2.0, de sept USB 3.2 Gen 2 et d’un USB 3.2 Gen 2 Type-C. On retrouve ensuite les supports d’antennes pour le Wi-Fi dual band. La partie audio est assurée par une puce Realtek ALC4080. Enfin, on retrouve pour terminer les différentes sorties audio ainsi que les deux ports réseau (2.5G).
[nextpage title= »Le BIOS : »]
En ce qui concerne le BIOS, au premier coup d’œil, on reconnait que nous sommes chez MSI. Les habitués de la marque s’y retrouveront sans aucune difficulté. Pour rappel, l’onglet qui va le plus nous intéresser est « OC ». Avant de débuter, nous vous rappelons qu’il est primordiale de mettre régulièrement à jour votre BIOS. L’avantage d’une carte comme la Z690 Unify-X, c’est de bénéficier de deux BIOS. Vous pouvez ainsi tester un nouveau tout en conservant le précédent. Pour ceux qui bidouillent, c’est un vrai plus !
Nous avons décidé de revoir notre approche du BIOS et de ne plus simplement vous proposer les captures d’écrans et quelques explications. Nous avons mis en avant les options dont vous aurez principalement besoin dans un premier temps. Débutons avec celles qui concerne l’overclocking du CPU.
Les options pour votre processeur :
Tout se passe dans la section « OC ». Vérifiez dans un premier temps que vous êtes bien en mode expert. Sur la première capture, nous avons mis en avant les options qui vont vous permettent de modifier le coefficient multiplicateur cœurs P, des cœurs E ainsi que du cache (ring). L’option Advanced CPU Configuration (capture 2) vous permet de désactiver tous les cœurs E. L’idée est de ne conserver que les cœurs performances afin de réaliser un benchmark uniquement avec ces derniers.
Deux éléments importants. Tout d’abord les tensions des différents cœurs. Nous vous conseillons en respectant le LoadLine Calibration de ne pas dépasser les 1,30 volt et de vérifier les températures au sein de votre OS avec Core Temp par exemple.
N’oubliez pas aussi de régler le LoadLine Calibration avec un choix pour le mode 5 qui nous semble le plus pertinent. Rendez-vous à la page d’overclocking CPU afin de mieux comprend le fonctionnement du LoadLine Calibration. Passons à présent aux paramètres de notre kit mémoire.
Les options pour votre kit mémoire :
Tout d’abord la plus importante, l’activation de votre profil XMP. On ne le dira jamais assez, mais les paramètres de votre kit mémoire ne se règlent pas automatiquement après l’avoir installé. Si c’est le cas pour votre processeur, il n’en est rien pour votre kit mémoire et un passage par le BIOS sera obligatoire ! Sans cela, vos performances seront impactées dans tous les domaines et vous vous retrouverez avec un kit ne dépassant pas la fréquence de 4800 MHz en CL40. Nous allons donc activer notre profil XMP directement dans le BIOS.
En fonction du BIOS, MSI propose dans certains BIOS des profils mémoires afin de faciliter et de débuter dans l’overclocking mémoire. Si c’est le cas, il se trouve dans Load Memory Presets. Comme vous pouvez le voir ici, un seul profil et pas intéressant.
Afin de modifier les timings et subtimings si vous optez pour un overclocking manuel, vous devrez vous rendre dans Advanced DRAM Configuration. Enfin, nous avons encadré sur la dernière capture les tensions utiles pour la mémoire.
Les options supplémentaires :
Pour terminer, sachez que MSI vous propose de flasher votre BIOS via l’utilitaire M-Flash. Votre carte mère reboot afin de lancer l’utilitaire de flash. Enfin, la sauvegarde de profils est vivement recommandée lorsque vous réalisez des tests. Cela permet un gain de temps. Sachez que vous avez aussi la possibilité de les sauver sur une clé USB.
[nextpage title= »La configuration de tests : « ]
Voici donc les différents composants qui équipent notre plateforme de tests. Pour la publication de ces tests, j’ai utilisé le BIOS « A12U4 » qui est celui qui semble le plus performant pour l’overclocking. Comme c’est le cas pour Asus, MSI est aussi très réactif sur la mise à jour de ses BIOS.
Nous vous proposerons aussi dans les semaines à venir plusieurs guides d’overclocking pour votre processeur mais aussi pour votre kit mémoire en fonction du type de puces (Micron, Samsung et Hynix).
- Carte mère : MSI MEG Z690 Unify-X (BIOS A12U4)
- Processeur : Intel i9-12900K Alder Lake
- Mémoire : 32 GB Teamgroup Delta RGB 6400 MT/s CL40
- Carte graphique : MSI GT 710
- Système de refroidissement : EK-Quantum Velocity² + radiateur EK de 480 mm
- SSD : Western Digital SN850 NVMe SSD M.2
- Alimentation : be quiet! Dark Power PRO 12 1500w
- Écran : ROG PG27UQ
Un petit tour par CPU-Z afin de s’assurer que tout est parfaitement en ordre avant de débuter nos tests. On remarque qu’avec cette version 1.99, notre i9-12900K est parfaitement reconnu ainsi que la mémoire DDR5. Nous avons pour ce faire activer le profil XMP de notre kit mémoire au sein du BIOS.
C’est partiii pour l’overclocking de ce i9-12900K sur cette MEG Z690 Unify-X
[nextpage title= »Les fréquences effectives ? »]
Comme lors de chaque nouveaux tests concernant des processeurs, notre idée première est de vérifier si les fréquences annoncées sont bien atteintes. Pour ce faire, nous allons utiliser le benchmark Cinebench R15. Deux cas de figures vont être utilisés, un bench en single core et un second en multi core.
Test avec le i9-12900K :
Et dans la réalité ? Première étape, nous laissons tout en AUTO au niveau du BIOS sauf le profil XMP que nous chargeons afin d’avoir une fréquence de 6400 MHz en 40-40-40-83 pour notre kit mémoire. Nous ne réalisons aucune autre modification au sein du BIOS. L’idée est comme nous l’avons souligné de voir si à la sortie de boite, les fréquences sont bien respectées.

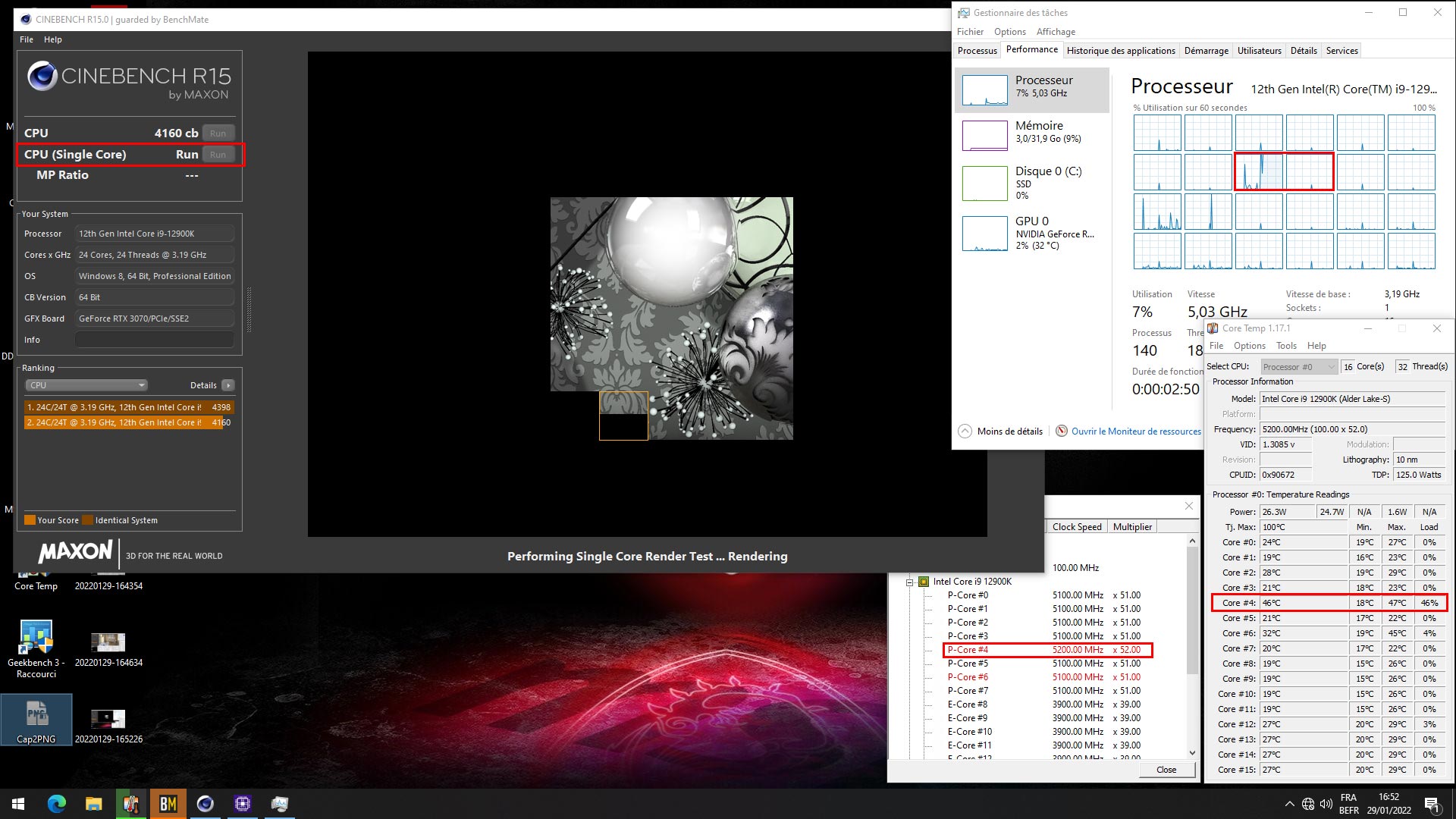

Débutons avec un test single core dans Cinebench R15. Comme vous pouvez le constater, nous avons ouvert plusieurs fenêtres afin de vérifier la fréquence et les cœurs qui travaillent.
Aucun souci, on peut voir que deux cœurs 4 et 6 passent régulièrement à 5.2 GHz, ce qui correspond bien à la fréquence Boost de notre i9-12900K. C’est surtout le cœur numéro 4 qui atteint cette fréquence. En multi core, la fréquence est elle aussi bien respectée, avec 4900 MHz sur les huit cœurs Performance.

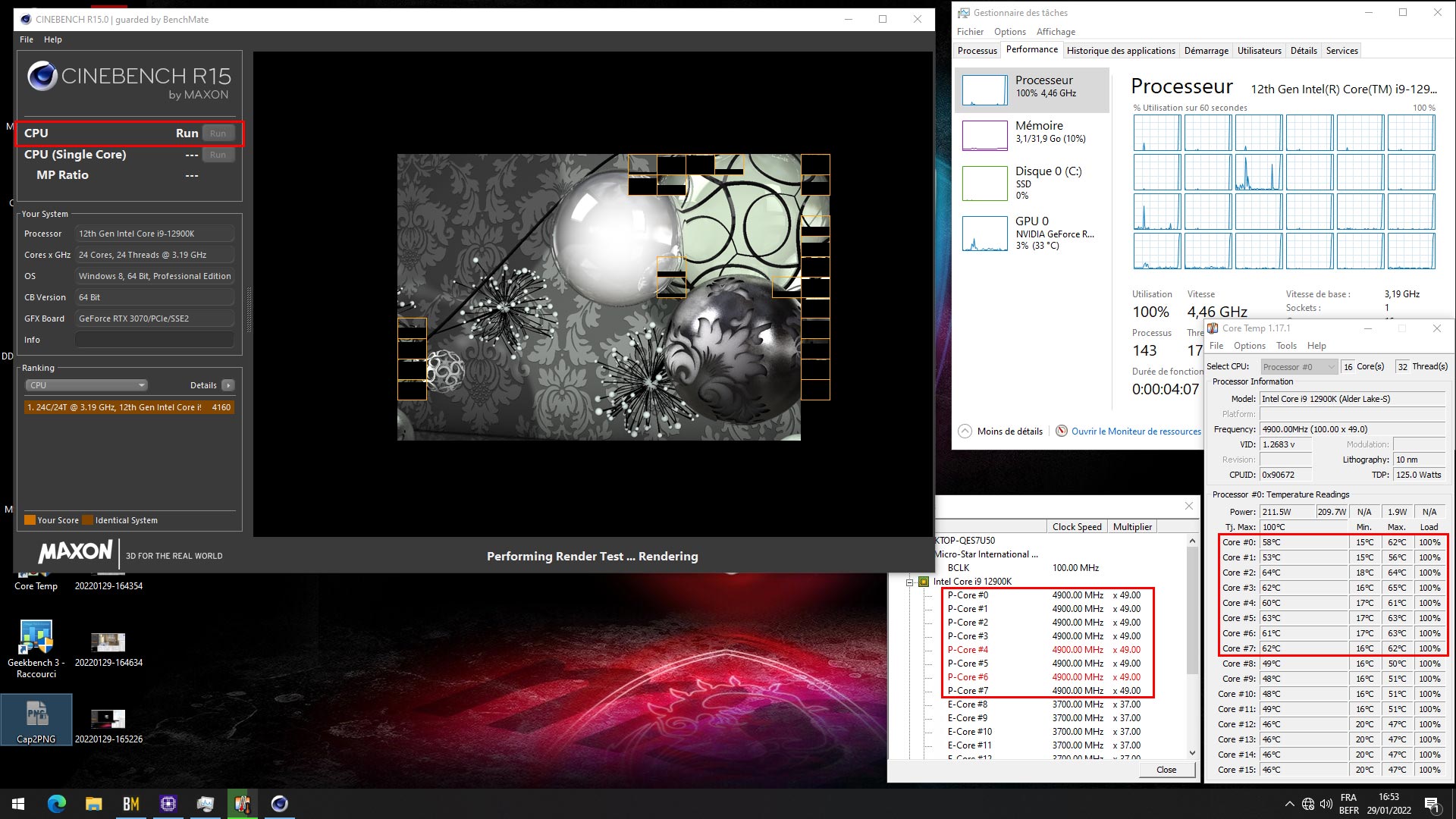

Maintenant que nous savons que notre processeur est parfaitement opérationnelle, nous pouvons passer à l’overclocking. Sachez que si vous désirez connaître les performances du i9-12900K et du i5-12600K, c’est dans cet article que cela se passe. Nous avons aussi passé en revue le i7-12700KF ainsi que le i5-12400.
[nextpage title= »L’overclocking CPU : »]
Notre partie overclocking CPU va se concentrer sur les performances du i9-12900K. Nous avons enfin trouver un filon plus simple pour récupérer de la glace carbonique. Nous allons ainsi pouvoir vous proposer enfin le tutoriel sur son utilisation en overclocking. D’ici quelques jours, nous vous proposerons le test du i9-12900K, du i5-12400 ainsi que du i3-12100F sous glace carbonique appelée aussi « dry ICE ». L’un des godets utilisés sera le Copper ECO Pot de Bartxstore.
Protocole :
Avant de débuter, il est nécessaire d’avoir un ou plusieurs scores de référence avec notre i9-12900K aux fréquences stock, c’est-à-dire, sans avoir réalisé aucune modification si ce n’est, avoir activé le profil XMP. Il est aussi très important d’avoir à portée de main une feuille qui va vous permettre de noter tous les tests que vous allez réaliser ainsi que les résultats ou échecs. Personnellement, j’ai des centaines de feuilles de mes tests sur lesquelles il m’arrive de retourner afin de savoir comment s’était comporté le processeur sur telle carte mère ou dans telle condition de tests. Ma petite bible à moi.
Pour de l’overclocking H24, il faudra bien sûr prendre plus de temps pour affiner la tension afin de lui fournir le minimum nécessaire mais aussi de régler chaque cœur indépendamment si vous désirez profiter du max du max des performances.
Load-Line Calibration :
Petit tour par l’option « Load-Line Calibration » afin de régler au mieux ce paramètre afin de conserver une tension la plus constante possible. L’idée est de ne pas trop avoir de différence entre la tension choisie, la tension relevée au repos et en charge. Dans le cas de notre Z690 Unify-X, nous avons opté pour un mode 5.
Pour information, le mode 3, lorsque notre tension est définie dans le BIOS à 1,20 volt nous donne en réalité en bench, une fréquence de 1,22 volt. Le mode 5 nous permet de conserver 1,20 volt et le mode 7 la fait chuter à 1,12 volt.
Overclocking sous watercooling en différentes étapes :
Comme à mon habitude, je vais débuter les tests en choisissant, via le BIOS, une fréquence de départ appliquée sur les 8 cœurs du i9-12900K. J’ai opté pour une fréquence de départ de 5000 MHz avec un coefficient multiplicateur de 50, un BCLK de 100,une tension de 1,20 volt et un mode 5. Toutes les autres options sont en AUTO hormis le XMP activé.
L’idée est ensuite, dans l’OS, de tester la stabilité sur plusieurs runs de Cinebench R15 multithread. Si c’est stable, j’augmente la fréquence d’un palier de 100 MHz tout en revérifiant la stabilité. Si le benchmark crashe, j’augmente la tension par palier de 0.05 volt afin de retrouver une stabilité permettant d’exécuter le benchmark. L’objectif est de se faire assez « rapidement » une idée de la fréquence max benchable.
Il est aussi très important d’avoir un score de référence sous Cinebench R15 en prenant soin de noter aussi la tension (vcore), la température max lors du benchs, la consommation ainsi que bien entendu, le score obtenu. Durant le benchmark, la fenêtre de Core Temp est ouverte ce qui a une légère incidence négative sur le score. Voici nos différents résultats.
La limite pour les Cinebench se situe aux alentours de 5.3 GHz sur les huit cœurs. Il sera possible de monter plus haut en fréquence sur des benchmarks qui sollicitent moins le CPU. Comme vous pouvez le voir, ça chauffe pas mal. On passe ainsi de 4160 à 4398 points sous R15. Le score sous R23 est quand à lui de 29362 points.
Un petit mot aussi sur le système de refroidissement que nous avons changé en cours de tests. Nous en avons profité pour tester le nouveau waterblock EK-Quantum Velocity². Celui-ci nous a permis de perdre/gagner presque 7 degrés ! Si vous désirez en savoir plus, je vous invite à aller lire ce mini test.
[nextpage title= »L’overclocking mémoire : »]
Si vous êtes un habitué de l’overclocking, vous savez que l’overclocking mémoire est celui qui demande le plus de temps et de patience. L’arrivée de la DDR5 est encore très récent et sa maitrise va demander encore de nombreuses heures de tests. Heureusement, vous avez de la chance et vous pouvez rejoindre notre communauté Discord. Beaucoup de nos membres disposent de DDR5 mais aussi de cartes mères bien différentes de quoi pouvoir répondre à vos différentes questions. J’en profite pour remercier Bl4ckdot qui m’a fourni de précieux conseils et qui dispose lui aussi d’une MEG Z690 Unify-X.
Le choix de votre kit DDR5 en fonction des puces mémoires :
Comme c’était déjà le cas pour la DDR4, si vous souhaitez clocker votre mémoire, certaines puces bénéficieront d’un meilleur potentiel. Actuellement, les kits annoncés par les différentes marques sont équipés de puces Micron ou de puces Samsung ou enfin de puces Hynix. Ce sont ces deux dernières marques qui seront les plus intéressantes.
Nous avons déjà eu l’occasion de passer en revue plusieurs kits mémoires DDR5 et de tester le potentiel de ces trois types de puces mémoires. Nous vous invitons à aller jeter un œil dans la section « mémoire » de notre site.
Les tensions « clés » de la DDR5 :
Pour l’overclocking de la mémoire, il y a 5 tensions clés. Il s’agit des tensions qui auront un impact sur l’overclocking et donc sur la montée en fréquence ou le serrage des timings. Il s’agit du CPU System Agent Voltage (SA), du CPU VVDQ Voltage, du CPU VVDQ2 Voltage, du DRAM Voltage ainsi que du DRAM VDDQ Voltage. Voici où ces tensions se trouvent dans le BIOS de notre MEG Z690 Unify-X.
Attention, en fonction du type de puces mémoires (Micron, Hynix et Samsung), l’équilibre entre ces différentes tensions est différent. Pas de panique, nous y reviendrons en détail dans notre guide sur l’overclocking d’Alder Lake et de la DDR5. Nous avons aussi voulu faire le parallèle entre les tensions disponibles sur notre ROG Z690 APEX et leur équivalent sur cette Z690 Unify-X.
Il est à présent temps de vous faire part de nos différents tests avec le kit mémoire Teamgroup Delta RGB 6400 CL40.
C’est parti pour l’overclocking de cette DDR5 de chez Teamgroup :
Comme nous l’avons laissé sous entendre, nous avons passé plusieurs journées à chercher des profils stables ou des profils pour les benchmarks. Pour rappel, notre kit est équipé de puces Hynix. Voici un condensé sous forme de tableau des tests que nous avons effectué et des performances obtenues.
Nous affinerons encore notre overclocking mémoire dans les jours à venir avec l’objectif de pouvoir bencher à 7000 MHz. Nous sommes occupés de préparer aussi un kit DDR5 Beast 5200 MHz CL40 équipé de puces Hynix pour un passage sous froid.
Bref, vous l’aurez compris, l’overclocking de la DDR5 s’annonce très amusant, peut-être même plus que celui de la DDR4. Vous pouvez également vous rendre compte de l’importance et de l’utilité des profils présents au sein des BIOS Asus. Merci à l’équipe qui se trouve derrière et qui bosse sur ces différents BIOS et profils.
Dernier BIOS en date, le A.22 :
Peu de temps avant le bouclage de notre article, MSI a mis en ligne le BIOS A.22. Nous n’avons pas voulu faire sans le tester. Trois profils font leur apparition dans la section Load Memory Presets mais malheureusement, aucun ne s’est montré stable avec notre kit Teamgroup 6400 MT/s CL40. Nous avons donc introduit nos paramètres utilisés avec le BIOS A.12U4 et aucun souci, notre configuration démarre sans problème. Peu de différence si ce n’est un meilleure score multi à Geekbench 3 avec 89758 points.
J’attends encore d’autres kits mémoires qui seront aussi testés sur cette MSI Z690 Unify-X. Sachez aussi que je prépare pour le fun dans un premier temps, un passage sous glace carbonique des 12900K, 12400 et 12100F. Plus d’infos dans quelques jours 🙂
[nextpage title= »Le mot de la fin : »]
Avec cette MSI MEG Z690 Unify-X, c’est la seconde carte dite « XOC » que nous avons eu l’occasion de passer en revue. Le moins que l’on puisse dire, c’est que nous n’avons pas été déçus. Débutons avec son tarif affiché à 715 euros, ce qui la place légèrement moins chère que la version APEX d’Asus. Nous sommes conscient que ces tarifs sont très élevés mais nous avons pu constater ces derniers mois une hausse des composants hardware et surtout aussi des cartes mères compatibles avec la DDR5.
Cette Unify-X dispose de nombreux outils présents sur le PCB ! Si ce n’était pas encore suffisant, MSI fournit une télécommande pour encore vous faciliter la vie. La team MSI est très active et propose régulièrement des BIOS bêta à tester. Nous allons d’ailleurs tester d’ici la fin de semaine les BIOS à destination des processeurs non-K. ainsi que la mise à jour régulière de BIOS à destination des overclockeurs. D’ici quelques jours, nous lui offrirons un passage sous glace carbonique. Ce sera pour nous l’occasion de vous proposer ce tuto que vous attendez depuis bien trop longtemps. Nous sommes enfin parvenu à trouver un moyen d’en récupérer beaucoup plus facilement. C’est ensuite l’azote qui viendra s’inviter.
C’est finalement presque un sans faute pour cette MEG Z690 Unify-X. Alors, pourquoi presque ? Nous aimerions retrouver plus de profils mémoires au sein du BIOS. Ceux-ci peuvent se montrer une excellente base de travail pour ceux qui se lancent dans l’overclocking mémoire. Hormis cela, nous pouvons vous conseiller les yeux fermés ce modèle, voire la version 690I en micro-ATX qui semble, elle aussi, disposer de beaucoup de qualités.
Encore une fois merci à MSI France pour être parvenu à nous mettre entre les mains un exemplaire de cette excellente MEG Z690 Unify-X. Rendez-vous dans quelques jours pour de l’overclocking sous glace carbonique.
MSI MEG Z690 Unify-X
On a aimé :
- Un étage d’alimentation ultra performant
- La possibilité d’utiliser de la mémoire haute capacité et haute fréquence
- Le mode LN2 via le BIOS
- La présence de deux BIOS
- Les « outils » insérés sur le PCB afin de faciliter l’overclocking extrême
- La team MSI très réactive pour proposer de nouveaux BIOS
- La présence d’un emplacement PS/2 pour clocker sous XP
- Les logiciels d’overclocking MSI Dragon Power et Drabon Ball
- La télécommande pour l’overclocking
- La table de benchs « DIY Stands Set » en bundle
On aurait aimé :
- Plus de profils mémoires selon le type de puces
MSI a fait un excellent boulot avec cette MEG Z690 Unify-X. Toute vêtue de noir, la carte va à l’essentiel et c’est ce que nous attendons d’un modèle XOC dédié à l’overclocking. Les outils présents sur le PCB associé à la télécommande sont rudement efficace. La team MSI est parfaitement à l’écoute et propose de manière régulière de nouveaux BIOS. Enfin, pour ne rien gâcher, le prix de 715 euros est, face à la concurrence, excellent et fait d’elle la carte XOC la plus abordable actuellement.
