Test : In Win SR36 Pro

[nextpage title= »Sommaire »]

Cette fois-ci, nous allons faire un saut du côté de In Win qui a lancé sa série d’AIO SR Pro il y a quelques temps. Après une petite demande auprès de la marque, nous voici en compagnie du plus gros modèle de la gamme. Vous l’aurez compris, nous vous proposons le SR36 Pro en test. Aller, trêve de bla bla, on attaque sans plus tarder !

Présentation :

Avec cette série d’AIO SR, la marque nous propose des kits à la conception maison. En effet, ces références proposent une conception assez singulière avec une double turbine. Ces dernières se font face et fonctionnent de concert afin de garantir un débit constant. D’ailleurs, la marque met en avant une certaine fiabilité : si une des deux pompes tombent en panne, la seconde est là pour assurer la relève.

D’ailleurs, puisque nous y sommes, l’éclairage RGB présent sur la pompe ne servira pas qu’à faire joli. En cas de défaillance, cette dernière se mettra à clignoter afin de signaler un soucis à l’utilisateur.

Au niveau des performances, In Win annonce un produit aux perfs thermiques améliorées. Ceci est rendu possible grâce à un radiateur offrant une surface de dissipation améliorée de 26%. Idem au niveau de la base en cuivre qui offre une plus forte densité de micro ailettes : +55%. La question reste de savoir à quoi correspondent ces pourcentages et à quoi ils sont comparés.

Pour la ventilation, la marque fournit des moulins Jupiter AJ120 taillés pour le refroidissement liquide. Encore une fois, l’objectif est de proposer un fort débit d’air et une grosse pression statique. Pour cela, le moulin pourra monter très haut dans les tours : jusqu’à 2500 RPM.

Bien évidemment, qui dit In Win dit design et finition soignée. Ici, on retrouvera une coque de pompe en aluminium sablée et anodisée. Idem avec une bordure biseauté faisant ressortir la couleur du matériaux de base. Enfin, le dessus de la pompe présentera le logo de la marque via une finition miroir.

Pour le reste, la marque met en avant son éclairage aRGB sur les ventilateurs ainsi que la pompe. Bien sûr, on pourra également compter sur un système de montage simplifié !

Pour les prix, nous avons affaire à des kits plutôt onéreux puisque le SR36 Pro s’affiche à 179,99 €. La version en 240 mm, le SR24Pro est disponible à 143,99 € sur la boutique en ligne de la marque.

[nextpage title= »Le In Win SR36 Pro »]

Comme d’habitude, nous passons assez rapidement sur le packaging très sympathique avec une jolie illustration du produit sur la face avant. À l’arrière, on retrouve l’habituelle fiche technique précisant les différentes valeurs techniques de ce kit.

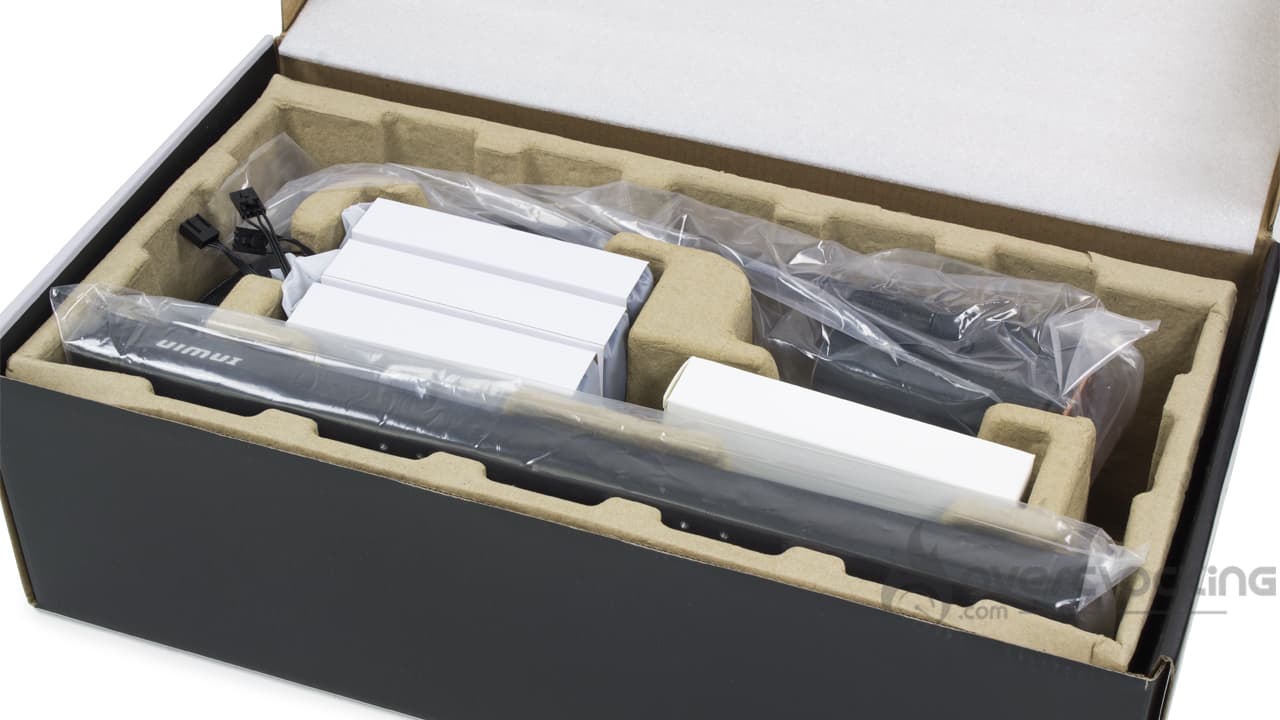

À l’intérieur, pas de gros changement avec l’habituel moule en carton englobant soigneusement chaque élément du kit. Mention spéciale pour les ventilateurs emballés dans des sachez plastiques recouverts de carton !

Le radiateur :

Comme vous le savez, nous avons tendance à râler dès que l’on retrouve des radiateurs arrondis avec rivets apparents. Ici, ce n’est absolument pas le cas puisque la marque nous propose un bloc en aluminium très bien fini. Celui-ci est carré et ses flancs sont dépourvus de rivets, un bon point. Le summum concerne les marquage « In Win » présents aux extrémités et de chaque côté. Bref, un sans faute d’autant que la peinture noire matte est bien appliquée !

Pour ce qui est des dimensions, nous avons quelque chose d’assez classique, surtout au niveau de l’épaisseur. Effectivement, ce modèle affiche les 27 mm que l’on retrouve traditionnellement sur les AIO. Nous sommes loin des 38 mm d’un Liquid Freezer II par exemple. Autrement, il affiche une profondeur de 397 mm et une largeur de 120 mm.

Pour finir, afin de relier la pompe au radiateur, nous avons deux tubes de 40 cm de longueur. Pour ne pas jurer avec l’esthétique générale, ces derniers son gainés et mélangent nylon et caoutchouc.

La pompe :

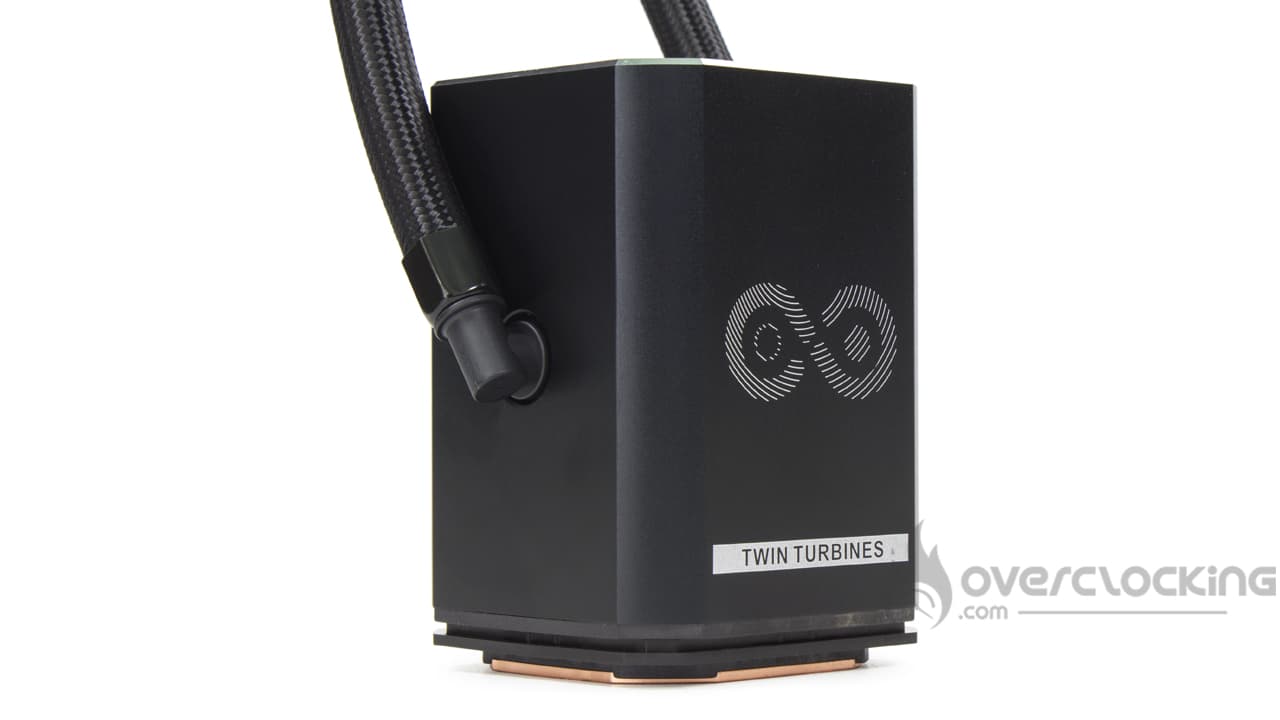

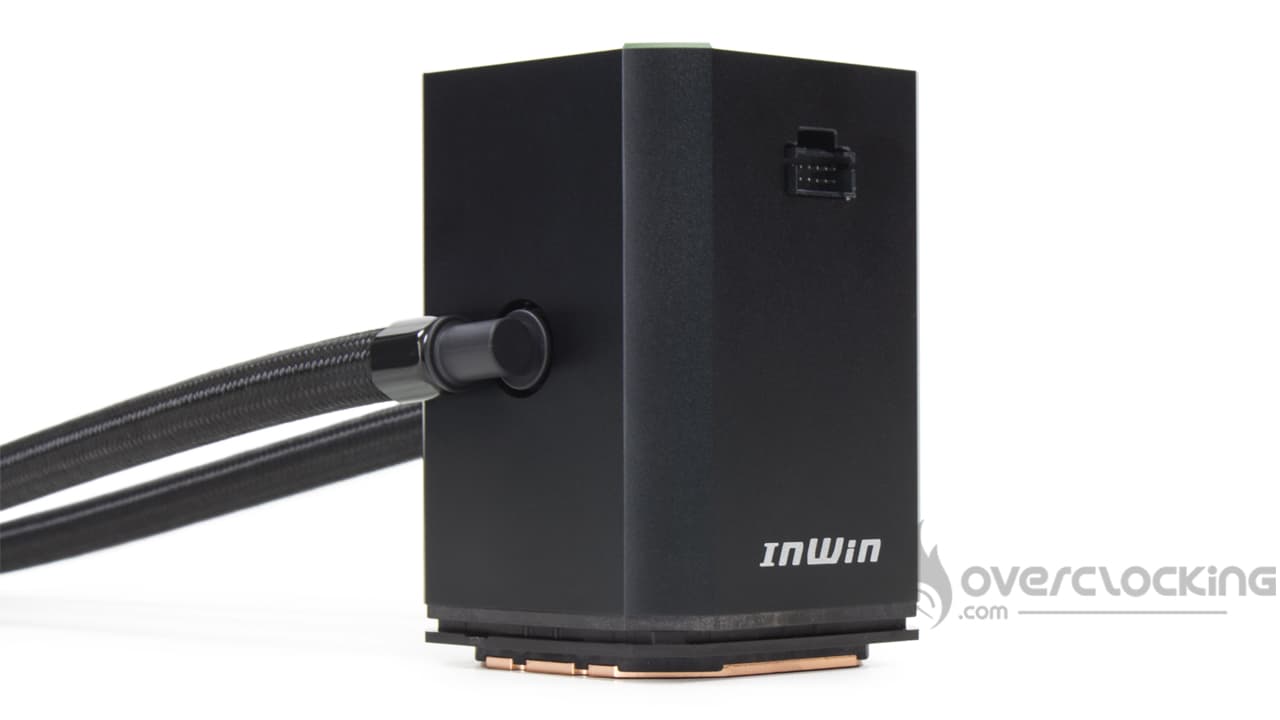

Du côté de la pompe maintenant, ce qui nous aura le plus surpris, c’est sa taille clairement imposante ! Ce bloc est clairement le plus gros qui nous a été donné de tester et de très loin. Cet élément affiche une hauteur de 10 cm pour 68 mm de côté, dans prendre en compte les embouts des tuyaux. Avec, on passe sur un rectangle de 68 mm x 95 mm.

Par contre, suivant les boîtiers (on pense aux modèles ITX), cette taille peut être handicapante. On pense notamment aux Sugo de Silverstone dont le radiateur et les ventilateurs recouvrent la pompe. Là, ça ne passera pas.

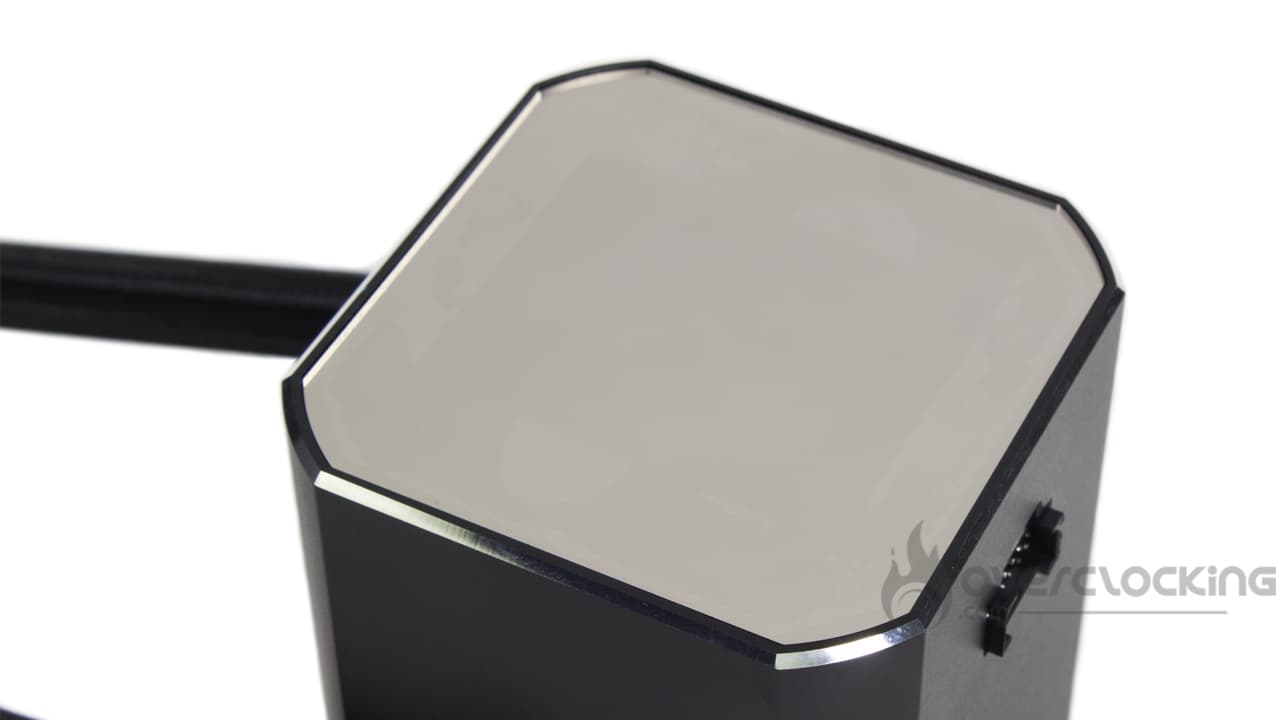

Malgré ses dimensions imposantes, cette pompe est vraiment réussie et nous avons quelques détails très plaisants. Si vous aimez les marquages, vous pourrez comptez sur un logo « In Win » sur l’une des faces et un second « Twin Turbine » sur l’autre. Sur le dessus, on remarque la finition miroir du couvercle de la pompe. Lorsque le kit sera sous tension, le logo de la marque sera éclairé.

Pour finir, sur une des faces du kit, on peut constater la présence d’un connecteur propriétaire. Via ce dernier on pourra alimenter le kit, les ventilateurs et piloter l’éclairage aRGB !

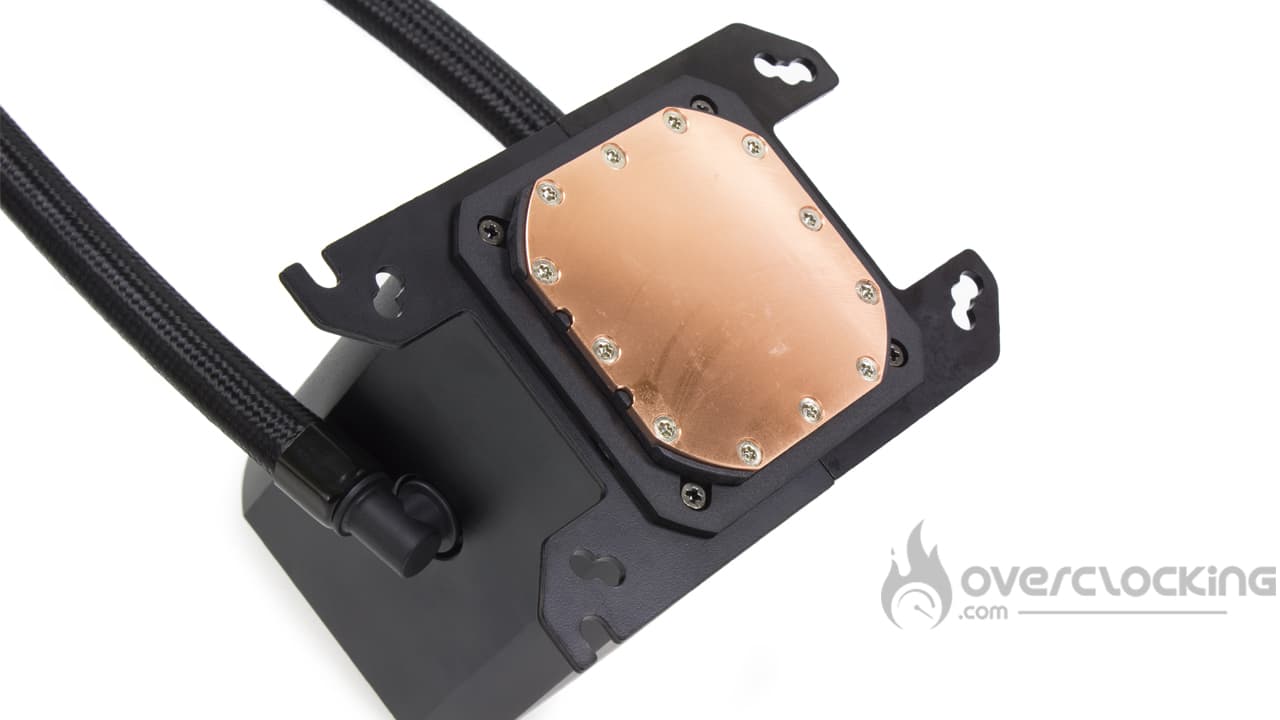

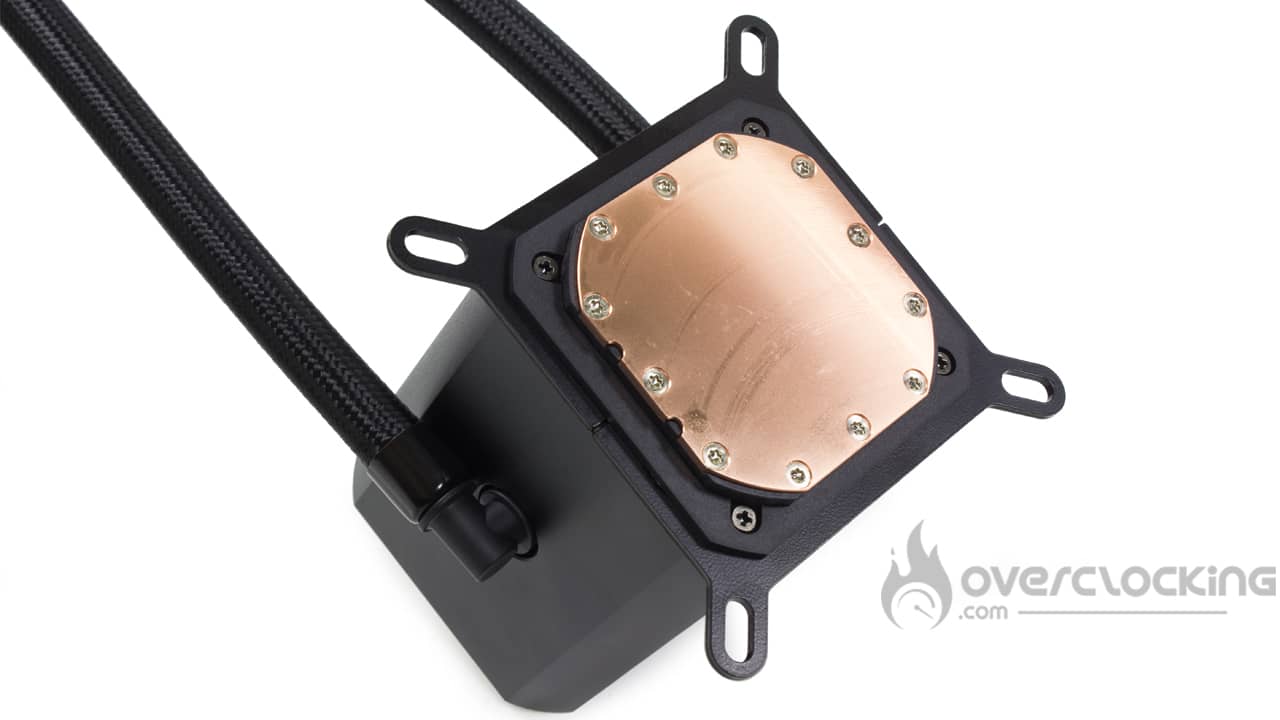

Sous ce bloc, nous retrouvons la base en cuivre affichant 56 mm de côté. Cette dernière est aussi vissée au reste du bloc par neuf vis Torx. De plus, comme on peut le voir, la finition est très propre avec des traces d’usinage visibles, mais que l’on ressentira qu’à peine sous le doigt.

Compatibilité :

Au niveau de la compatibilité, ce SR36 Pro se veut exemplaire et pourra être installé sur tous les sockets du marché :

• Intel : LGA-1366 – LGA-115x – LGA-1200 – LGA-2000
• AMD : AM4 – FMx/+ – AMx/+ – sTRX4/TR4

Maintenant, la question que l’on se pose concerne le futur LGA-1700 à savoir si et comment In Win assurera sa compatibilité.

Les ventilateurs :

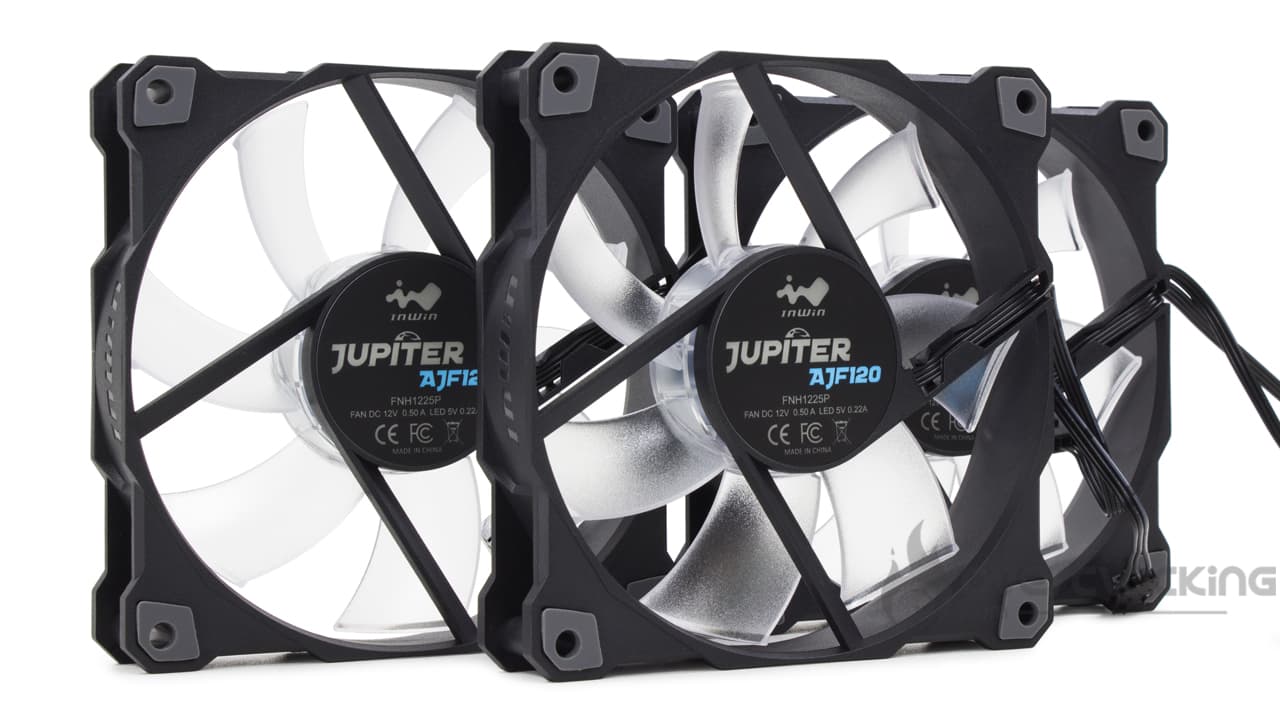

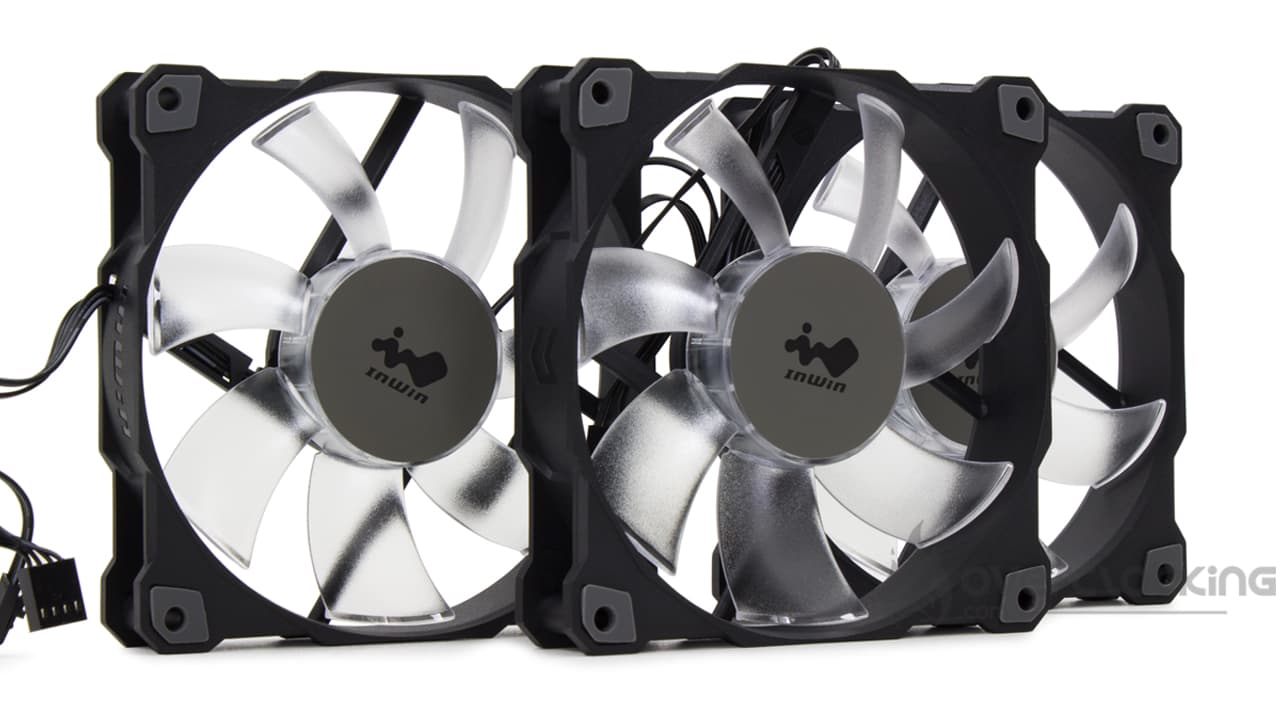

On enchaîne maintenant avec la ventilation fournie avec cet SR36 Pro. À ce niveau, nous retrouvons un trio de moulins AJF120 de la marque, des références affichant des dimensions de 120 x 25 mm.

Comme on peut le voir, le cadre est assez travaillé avec des angles un peu partout. Idem, on ne manquera de remarquer la présence de petits silentblocs en caoutchouc de couleur grise. Une fois de plus, leur rôle est d’absorber au maximum les vibrations parasites transmises par les moulins en fonctionnement.

Les pâles sont au nombre de sept peu larges et plutôt droites. Ici, pas de coloris particulier si ce n’est un plastique translucide. Une fois de plus, le but est de diffuser au maximum l’éclairage aRGB lorsque les ventilateurs tourneront.

Pour finir, les câbles sont au nombre de deux. Nous en avons un type PWM servant à alimenter le ventilateur tandis que le second servira à la gestion de l’éclairage. On notera également leur faible longueur d’une dizaine de centimètre environ.

Comme nous vous le disions en introduction, ces moulins sont plutôt véloces, très véloces à plein régime. En effet, leur plage de rotation s’étend de 500 RPM à 2500 RPM ±10% et nul doute, ça sera bruyant à pleine vitesse ! Cependant, cela leur permet d’offrir un flux d’air de 101,5 CFM et une pression statique de 4,22 mmH2O à plein régime.

Le bundle :

Du côté de la partie accessoire, nous retrouvons :

• Un QR code pour accéder à la notice en ligne
• Un câble permettant d’alimenter pompe et ventilateurs
• Une télécommande RGB à un bouton
• Un câble RGB pour gérer l’éclairage des ventilateurs et de la pompe
• Une seringue de pâte thermique
• La backplate Intel en plastique
• Les bras de montage Intel
• La visserie nécessaire au montage de la pompe
• Les bras de montage AMD
• La visserie pour le montage des ventilateurs et du radiateur

Avec ce SR36 Pro, nous ne retrouvons que le stricte nécessaire pour le montage du kit et de ses ventilateurs. Idem pour la connectique avec pile ce qu’il faut pour alimenter et piloter l’éclairage de tout ce beau monde. Toutefois, au vu des caractéristiques des ventilateurs, nous aurions apprécier un système de réduction de tension afin de ne pas devenir sourd ! À côté de ça, on apprécie également la finition noir des éléments de montage, c’est plus discret.

Grosso modo :

Clairement, nous avons affaire à un kit dont la finition est exemplaire, tant au niveau du radiateur que de la pompe. Toutefois, attention à l’encombrement, suivant le boîtier ça peut poser problème. La partie bundle est tout à fait correcte et permettra de brancher et alimenter son kit. Néanmoins, au vu de la vitesse des ventilateurs, on se dit que des réducteurs de tension ne serait pas une mauvaise idée.

[nextpage title= »Installation et RGB »]

Pour la partie installation, il faudra conserver sa backplate AMD, le constructeur n’en fournissant pas. Si vous ne l’avez plus, un petit tour sur eBay devrait permettre d’en retrouver une facilement.

Préparation de la pompe :

Avant de positionner la pompe sur le CPU, la première chose à faire sera d’installer les bras de montage. Pour cela, on insère ceux correspondant à notre plateforme autour de la pompe. Une fois positionné, un léger clip se fait sentir signalant qu’ils sont bien installés.

Attention au sens, sur une plateforme AMD, il faudra bien faire attention au sens de montage. Les parties larges des bras devant se placer au niveau des tuyaux.

Et on monte la pompe :

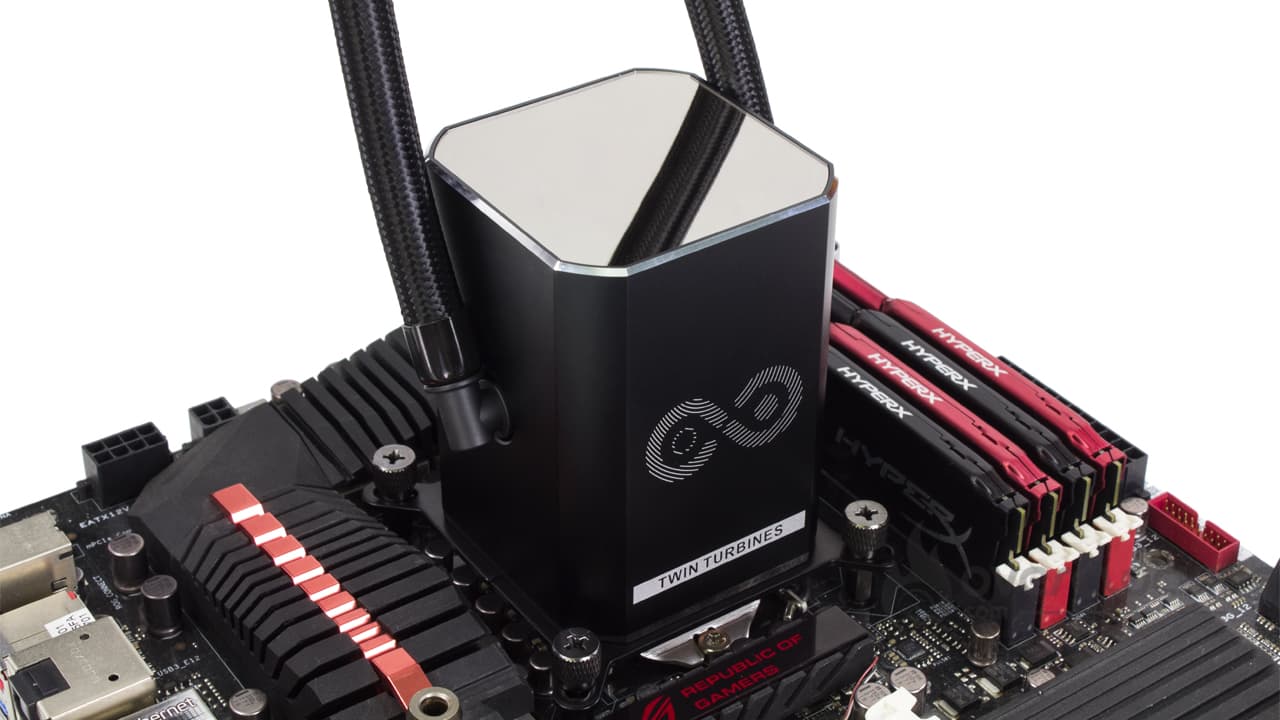

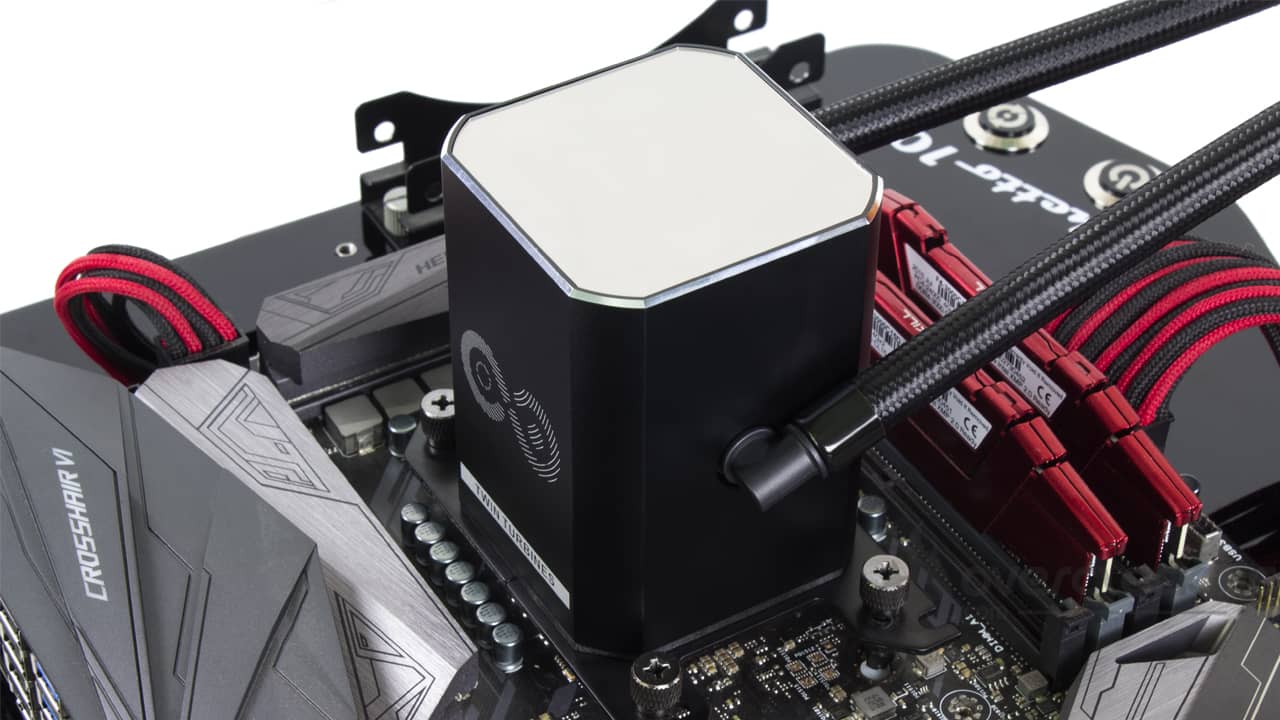

Après avoir déposé la backplate au dos de votre carte mère Intel, il faudra visser des entretoises à ses extrémités. D’ailleurs, l’opération sera la même pour une plateforme AMD, la différence étant qu’il faudra conserver la plaque de la carte mère d’origine.

Une fois installé, il faudra procéder au câblage du kit. Ici, rien de bien compliqué, on se munie du câble servant à l’alimentation de l’ensemble que l’on branche à la pompe. Ensuite, on connecte ventilateurs et la pompe sur ce câble alors que l’alimentation se fera via une prise SATA en sortie de l’alimentation. Enfin, la gestion se fera via une unique prise fan que l’on reliera à la carte mère !

Pour la partie RGB, il suffira de connecter les ventilateurs au splitter RGB et à le connecter à la télécommande. Même topo pour la pompe que l’on reliera à cette même télécommande, mais via une prise aRGB à trois broches.

[nextpage title= »Protocole »]

Petite mise à jour de notre protocole de test. En effet, nous avons changé le logiciel que nous utilisions pour stresser notre configuration. Il en va de même pour les différents profils. C’est via ce lien que vous pourrez voir notre méthode de test ainsi que le matériel de notre machine de test. D’ailleurs, vous verres que notre configuration a récemment reçu une nouvelle alimentation. Il s’agit d’une RM750x de Corsair. Bien sûr, nous nous attarderons toujours sur des mesures de températures et de bruit.

Pour les besoins du test, nous comparerons le SR36 Pro avec d’autres modèles en 240 mm, 360 mm et même 420 mm. Sachez également que la pompe tire son alimentation d’une prise SATA. Il n’est donc pas possible de baisser sa vitesse comme nous le faisons habituellement lors des relevés à basse vitesse.

• Enki 360 (G.Skill)
• Floe DX360 (Thermaltake)
• H100i RGB Platinum (Corsair)
• H150i Elite Capellix (Corsair)
• Kraken X53 (NZXT)
• Liquid Freezer II 240 (Arctic)
• Liquid Freezer II 420 (Arctic)
• Ryujin 360 (Asus)
• SR36 Pro (In Win)

[nextpage title= »Vitesse et bruit »]

Vitesse de ventilation :

On attaque donc notre série de relevés de températures, ici, on repart à zéro. Précisons tout de même les vitesses de ventilation enregistrées lors de nos relevés (pour 12V, 8V, 5V) :

On commence donc par la vitesse de fonctionnement de tout ce petit monde et de ce que l’on peut voir, la ventilation est très véloce. En effet, sur notre réhobus, nous mesurons une vitesse maximale de 2700 tr/mins, 200 RPM de plus que les ventilateurs du H100i RGB Platinum.

Même si l’on tente de réguler les ventilateurs, ces derniers se montrent encore très véloces. Nous mesurons 2000 RPM à mi-vitesse contre 1500 RPM à bas régime. Là, de ce que l’on peut voir, il ne faut pas s’attendre à du silence, même une fois régulé.

Cependant, via la carte mère, on pourra descendre encore plus bas grâce à la régulation PWM. En idle, sur le bureau, nous mesurions 950 RPM dans ces conditions.

Bruit :

Aïe, aïe, aïe… 58 dB à pleine vitesse… Ce SR36 Pro fait pire que le H150i Elite Capellix à pleine vitesse. Clairement, il faudra sévèrement brider votre kit si vous souhaitez l’utiliser au quotidien. Même à mi-régime, ce dernier reste très bruyant avec ces 51 dB alors qu’à basse vitesse, il se positionne face au Ryujin 360 et son trio de NF-F12 IndustrialPPC 2000.

Si l’on passe par la gestion PWM de la carte mère, la ventilation est de suite beaucoup plus discrète. À titre informatif, en idle à 900 RPM, la ventilation ne génère plus que 32,5 dB. Donc si vous souhaitez du silence il faudra obligatoirement passer par là !

[nextpage title= »Températures »]

Processeur à 65W :

Malgré un profil 65W plus violent, ce dernier représente toujours la phase la moins stressante de ce protocole. Elle permet de mettre en avant les performances obtenues avec des dissipateurs compacts/entrées de gamme. Ces résultats sont simplement présents à titre indicatif pour les dissipateurs les plus imposants (AIO, gros ventirad dual tower, etc.).

Du coup, c’est bruyant, ok, mais est-ce que les températures suivent ? Dans les faits, ce n’est pas trop mal puisque le kit de In Win vient rivaliser avec le Liquid Freezer II 420 d’Arctic à plein régime.

Comme nous vous le disions, les ventilateurs fonctionnant très vite, la température n’augmentera quasiment pas lorsque l’on passera à mi-régime. Idem à basse vitesse où nous relevons 36°C. Néanmoins, il faut garder à l’esprit que la vitesse de la pompe ne peut être modifiée.

Processeur à 95W :

Ici, notre CPU tournera à 3.90 GHz constamment et sur tous ses cœurs. Nous appliquons un VCore de 1.375V pour obtenir une consommation de 95W environ. Pour simplifier la lecture du graphique, il se peut que nous ayons arrondi certaines valeurs à l’entier près.

Avec un profil plus stressant, on remarque que le kit d’In Win se positionne face au Floe DX360 et au Liquid Freezer II 420 de nouveau. Idem à vitesse moyenne où notre CPU tournait dans les 48°C.

Cependant, c’est de nouveau à basse vitesse (quoi que relatif au vu de la vitesse des ventilateurs), qu’il tire son épingle du jeu. Dans ces conditions, il devance, légèrement le kit de Corsair.

Processeur à 125W :

Enfin, nous terminons avec notre profil 125W. Ici le dégagement thermique est plus important, voyons comment s’en sortent nos coolings !

En 125W, nous retrouvons un schéma équivalent aux profils précédents. Le kit d’In Win rivalise de nouveau avec le gros 420 de chez Arctic dans ses profils de ventilation les plus véloces. De nouveau, il se classe en tête dès qu’il s’agit de tourner à basse vitesse.

Résumé :

Finalement, le bilan est mitigé concernant ce kit SR36 Pro. Effectivement, nous avons un AIO très, très, très bruyant et ce à tous les régimes. De plus, nous constatons que cette débauche de vitesse sur les ventilateurs n’est même pas si profitable que cela, puisqu’à pleine vitesse, ce n’est pas le plus frais. Cependant, couplé à une pompe ne pouvant être régulée, cette stratégie semble payante puisqu’il est le kit le plus frais une fois fortement muselé.

Il ne reste plus qu’à voir ce que cela donnera au niveau du ratio température/bruit. Pour le savoir, rendez-vous page suivante.

[nextpage title= »Ratio température/bruit »]

Sur ces graphiques de rapport perf/bruit, nous rappelons que le mieux est d’être placé le plus possible en bas à gauche du graphique. Pour la lecture, le point le plus à gauche symbolise la ventilation en 12V, celui au centre la ventilation en 8V et le plus à droite en 5V.

Ici, très clairement, le bruit est très pénalisant pour ce kit qui affiche un ratio complètement en dehors des clous. En effet, il est placé très haut dans le graphique, signe d’un bruit trop présent et ce à tous les régimes.

En 95W, nous remarquons que la courbe du SR36 Pro se resserre par rapport aux autres kits de notre comparatif. Cependant, son bruit trop présent fait qu’il est complètement hors course. Disons qu’il faudra le faire tourner au maximum à sa vitesse moyenne pour retrouver un peu de cohérence.

C’est sur notre profil en 125W que notre kit se montre le plus capable, surtout à bas régime. Encore une fois, le faire fonctionner à plein régime n’a que peu d’intérêt, au vu de la différence température et bruit.

Finalement, quel que soit le profil, il est dommage de ne pas pouvoir descendre plus bas dans les tour. Ceci lui aurait permis de rivaliser pleinement avec la concurrence. En l’état, même pour un usage classique, difficile de vous recommander un tel réacteur !

[nextpage title= »Conclusion »]

Nous arrivons à la fin de ce test du SR36 Pro signé In Win. Pour le coup, avons-nous affaire à un produit réussi ? Voyons cela dans le détail !

Aïe, le bruit !

Nous allons commencer cette conclusion par la chose qui fâche le plus : le bruit ! Comme nous l’avons vu, ce kit s’avère extrêmement bruyant et ce, à tous les régimes. Il est complètement contre-productif pour la marque d’avoir fourni des ventilateurs fonctionnant aussi vite. Même à plein régime, les températures ne sont pas si probantes que cela.

C’est d’autant plus incompréhensible que dans son catalogue, le constructeur propose des ventilateurs AJ120 tournant à 1800 RPM max. Cela aurait permis de proposer un ratio températures/bruit plus cohérent. Oui, en l’état actuel, le ratio températures/bruit est totalement décorrélé de celui des kits concurrents. Du moins, si l’on confie la gestion de la ventilation à notre réhobus.

Il sera cependant possible de descendre plus bas dans les tours si l’on confie la ventilation à la carte mère. Malgré tout, cela ne change pas la proportion des ventilateurs à devenir très rapidement bruyant dès que le CPU commencera à s’emballer. Si l’on ne voudra pas devenir sourd, il faudra appliquer une courbe de ventilation très restrictive !

Et pour les températures, le kit d’In Win s’en sort pas trop mal sans être le meilleurs, surtout à haute vitesse. En réalité, il n’y a qu’à bas régime où il tire son épingle du jeu, aidé par sa pompe tournant à vitesse fixe.

Une finition de haut vol !

Si le bruit n’est pas le fort de ce kit, la finition, c’est une autre paire de manches. Effectivement, il s’agit là de l’un des plus bel AIO qu’il nous ait été donné de tester. Les matériaux de la pompe, la finition du radiateur, etc. Tout ceci nous permet d’affirmer qu’il s’agit d’un kit haut de gamme.

Et lorsqu’il est sous tension, la magie opère avec son éclairage RGB avec un rendu des couleurs particulier. Là dessus, rien à redire, c’est un sans faute ! D’autant qu’il a pour particularité de prévenir l’utilisateur en cas de panne. Lorsque quelque chose se passe mal, la pompe se met à clignoter. D’autant que grâce à la double pompe, si l’une d’entre elle venait à flancher, le kit continuerait à tourner, la seconde prenant le relais.

Il faudra simplement veiller à l’encombrement de la pompe qui s’avère particulièrement haute. Suivant les boîtiers, cela peut s’avérer problématique.

Un bundle classique et montage simple :

La partie accessoire reste plutôt classique avec le nécessaire pour l’assemblage et le branchement de cet AIO. Toutefois, au vu du bruit généré par l’ensemble, on ne vous cache pas que des réducteurs de tension auraient été bienvenus.

À côté de ça, nous pouvons composer avec un kit très simple à assembler. Le montage de la pompe ne vous prendra guère plus de 5 minutes et nous avons un montage AMD avec quatre points d’ancrages. Ce système permet de mieux répartir la pression sur le processeur lors du vissage de la pompe. Idem pour le branchement qui n’occupera qu’une seule prise fan sur votre carte mère.

Un tarif haut de gamme :

Pour ce qui est de la facture, le SR36 Pro aborde un placement haut de gamme puisqu’il s’affiche à 179,99 € sur la boutique de la marque. À ce prix, inutile de dire que la concurrence sera rude… Très rude même, surtout au vu du ratio températures/bruit proposé. En réalité, ce qui pèche sérieusement, c’est la ventilation qui est très bruyante. Sorti de ça, nous avons un produit très bien construit avec un design soigné très agréable et une garantie confortable de 5 ans.

In Win SR36 Pro :

On aime :

• Le design globale très sobre et très soigné !
• La qualité des matériaux : de l’aluminium sur la pompe
• L’éclairage RGB convaincant…
• … Qui en plus servira à indiquer une défaillance
• Le montage simple qui ne prendra guère plus de 5 mins
• Les éléments de montage de couleur noire, c’est plus discret
• Le branchement qui n’utilise qu’une seule prise fan
• Garantie confortable de 5 ans

On a moins aimé :

• Le bruit clairement trop présent !
• Les températures assez élevées malgré des ventilateurs qui soufflent fort
• Le ratio températures/bruit clairement à côté de la plaque
• L’absence de réducteur de tension dans la partie accessoire

En fin de compte, nous décernons le Bronze à ce SR36 Pro. Si le kit d’In Win propose parmi l’une des meilleure finition du marché, il deviendra très, très rapidement bruyant et ce, même avec une gestion confiée à la carte mère, c’est dommage. Pourtant, il y a de l’idée : RGB permettant d’indiquer une défaillance, double pompe redondante, montage simple etc. Mais en l’état, il faudra passer par la caisse pour s’offrir soit des boules Quiès soit de nouveaux ventilos pour les plus fortunés !

Un grand merci à In Win !
