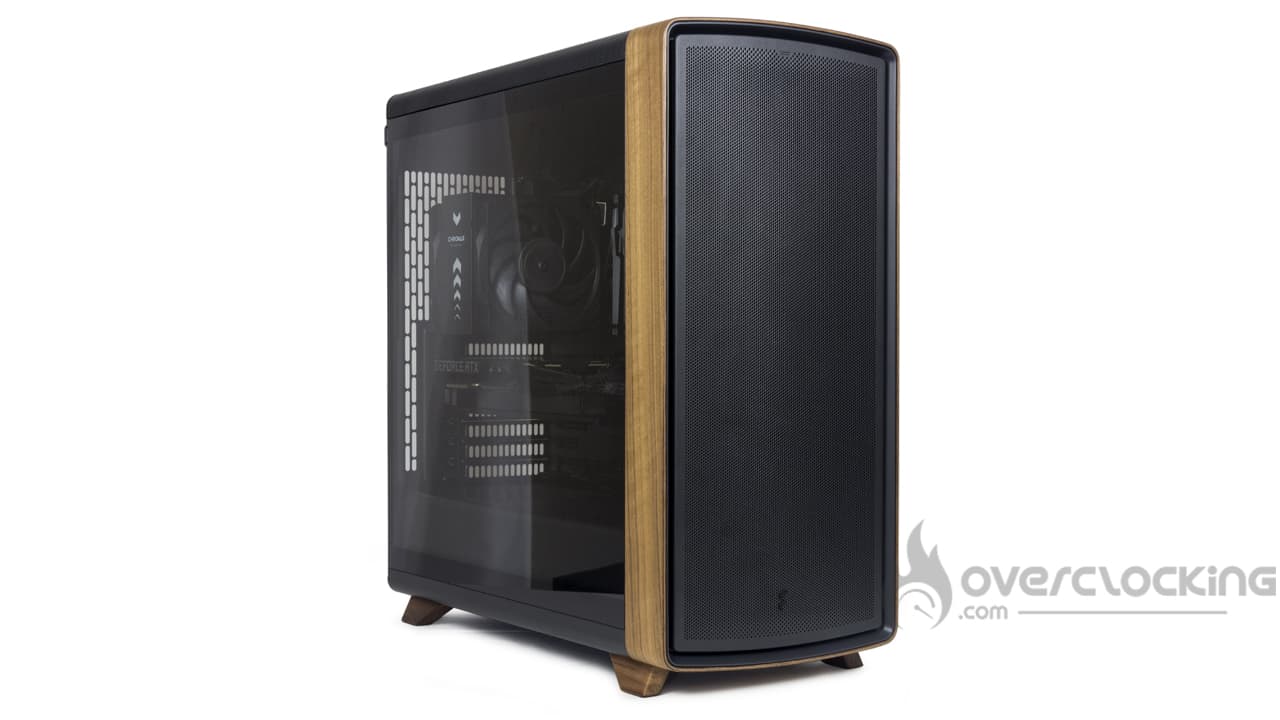

Test : Fractal Design Summit Black

Montage

Montage

On passe maintenant à l’étape de montage de notre configuration à l’intérieur de ce Summit Black TG de chez Fractal Design. Voici donc les composants qui serviront pour le montage :

• Carte mère : NZXT N7 Z790
• CPU : Intel Core i5 14600KF
• Carte graphique : ASUS ROG Strix RTX 3050
• Ventirad : Noctua NH-U12A chromax.black
• Alimentation : NZXT C1000 Gold

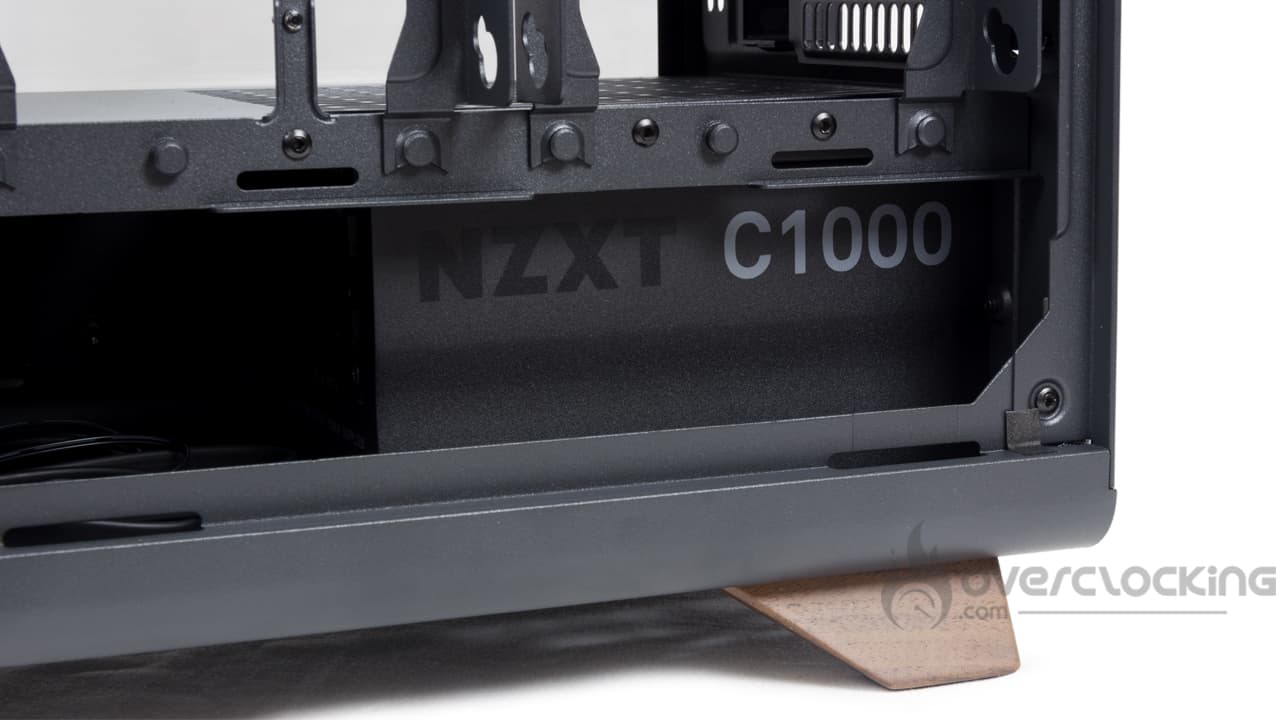

L’alimentation :

L’espace latérale pour insérer le bloc d’alimentation n’étant pas suffisamment important, le montage de l’alimentation se fait donc par l’arrière. Pour cela, il faudra visser le pourtour sur l’arrière du bloc d’alimentation avant de l’insérer dans le boîtier. On finira par visser le pourtour arrière rattaché à l’alimentation via les deux vis à mains présentes.

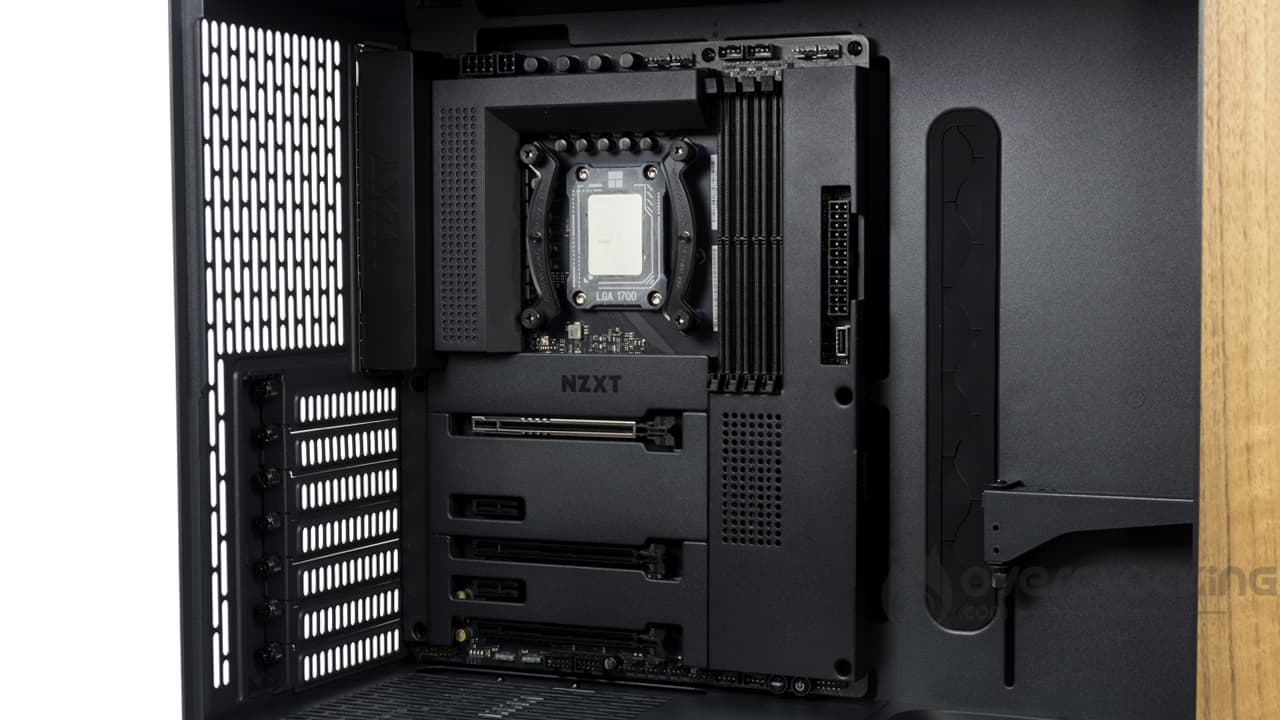

Installation de la carte mère :

Pour ce qui est de la carte mère, le montage se fait simplement en déposant la carte sur son emplacement. Ensuite, on la visse sur son plateau. Ici, sept coups de tournevis plus tard, c’est fini. On pensera simplement à écarter le support GPU vers l’avant du boîtier pour ne pas être embêté durant l’opération. Dans tous les cas, ce n’est pas bien compliqué.

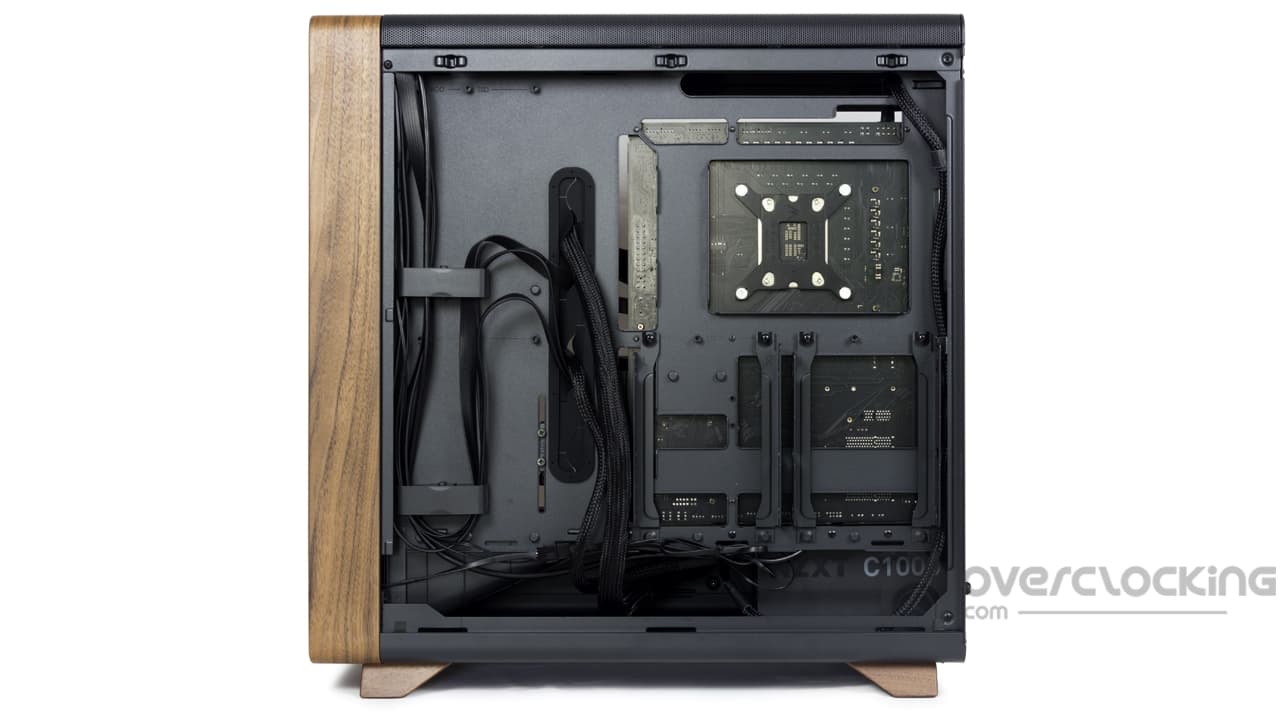

Le câblage :

Le panneau de contrôle :

Pour ce qui est du câblage, on attaque par le panneau de contrôle. Dans cette situation, nous faisons passer les connecteurs HD_AUDIO et F_PANNEL par l’ouverture située au niveau du cache alimentation. Dans un même temps, nous branchons la rallonge PWM pour les ventilateurs situés en façade et nous les branchons dans le bas de la carte mère. Ici, les câbles sont regroupés et plaqués à l’aide d’un calier en nylon.

Quant à l’USB-C et les USB-A, les câbles font une boucle, sont pris dans le système de plaquage de câble d’origine et passent dans le passage latéral avant d’être branchés sur la carte mère.

La carte mère, la carte graphique :

Du côté du 4+4 CPU, ce câble remonte par l’arrière du boîtier et se retrouve plaqué par les bandes velcros présentes sur le chemin. Quant à l’ATX 24 broches et au PCIe 6+2 pins, ces deux connecteurs passent aussi par l’ouverture latérale. Dans leur cas, nous n’avons pas eu affaire à système de plaquage des câbles présent, ces derniers étant trop éloigné du chemin naturel de nos connecteurs. Idem, pas de collier en nylon non plus, le boîtier étant plutôt avare sur le sujet. Dommage.

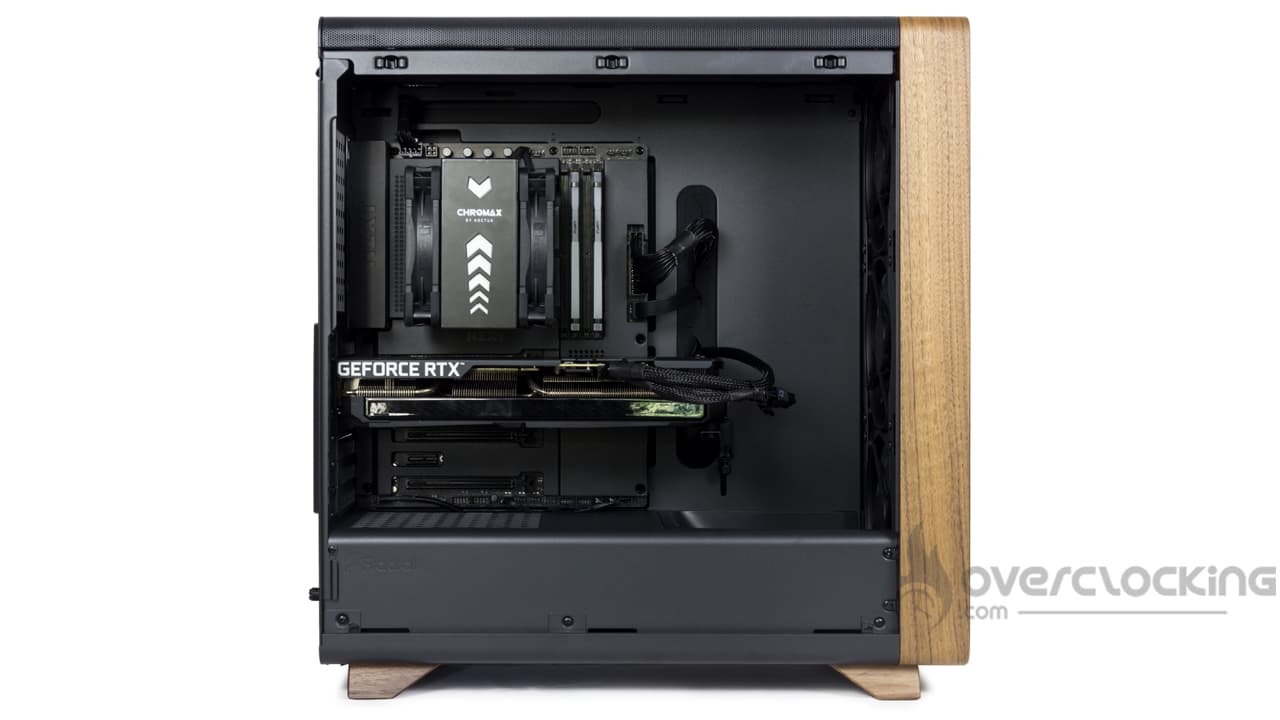

Installation du ventirad et de la carte graphique :

En ce qui concerne le montage de notre ventirad CPU, rien de bien compliqué ici puisque nous retrouvons un large accès backplate bien centré sur l’arrière du socket de notre carte mère. On peut donc positionner la plaque arrière de notre ventirad et procéder à son montage sans avoir à retirer quelconque panier ou platine à destination des unités de stockage.

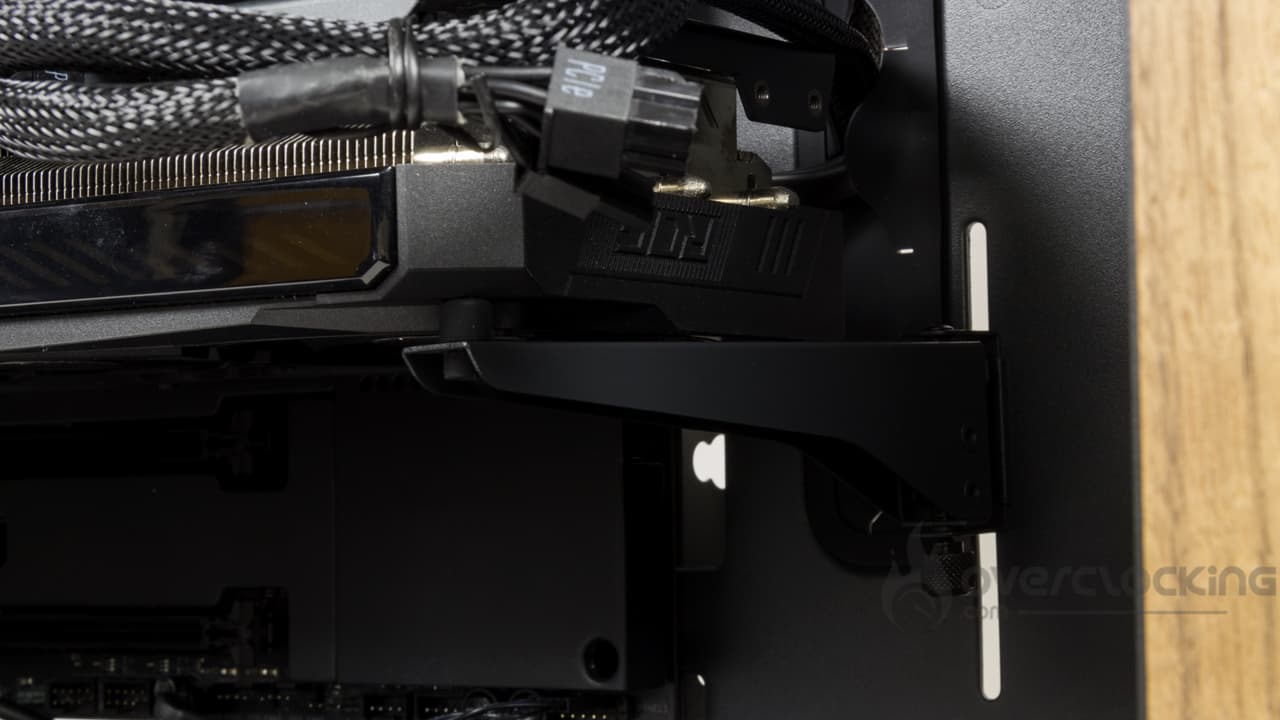

Pour la carte graphique, on procèdera comme d’habitude en retirant les équerre correspondant à son emplacement. Ensuite, on l’enfiche sur son connecteur et on la visse au boîtier par son équerre. Il ne restera plus qu’à ajuster le support dédié. Pour cela, on le dévisse légèrement pour le régler en hauteur, ensuite, on positionne le bras de sorte qu’il ne bloque pas de ventilateur et on revisse le tout pour plus que ça bouge.

Globalement :

Globalement, le montage et le câblage se sont bien déroulés. Dans l’opération, on aurait peut-être apprécié avoir plus d’encoche pour les colliers en nylon, ce qui nous aurait permis de mieux plaquer notre ATX 24 broches ainsi que le PCIe 6+2 broches à destination de la carte graphique. Pour le reste, pas de critique particulière, d’autant que les 34 mm à l’arrière du plateau principal sont plus que suffisant pour organiser nos chemins de câbles !
