L'intérieur du Summit Black TG
L’intérieur du Summit Black TG :
Les panneaux latéraux du Summit Black TG sont maintenus par un système push-pin qui assure un bon maintient des différentes vitres. Le mesh frontal se retire aussi très facilement, un système de pression retient simplement la façade. En appuyant dessus, dans le haut, elle est relâché, ce qui permet d’avoir accès à la ventilation montée juste derrière.
Le châssis :

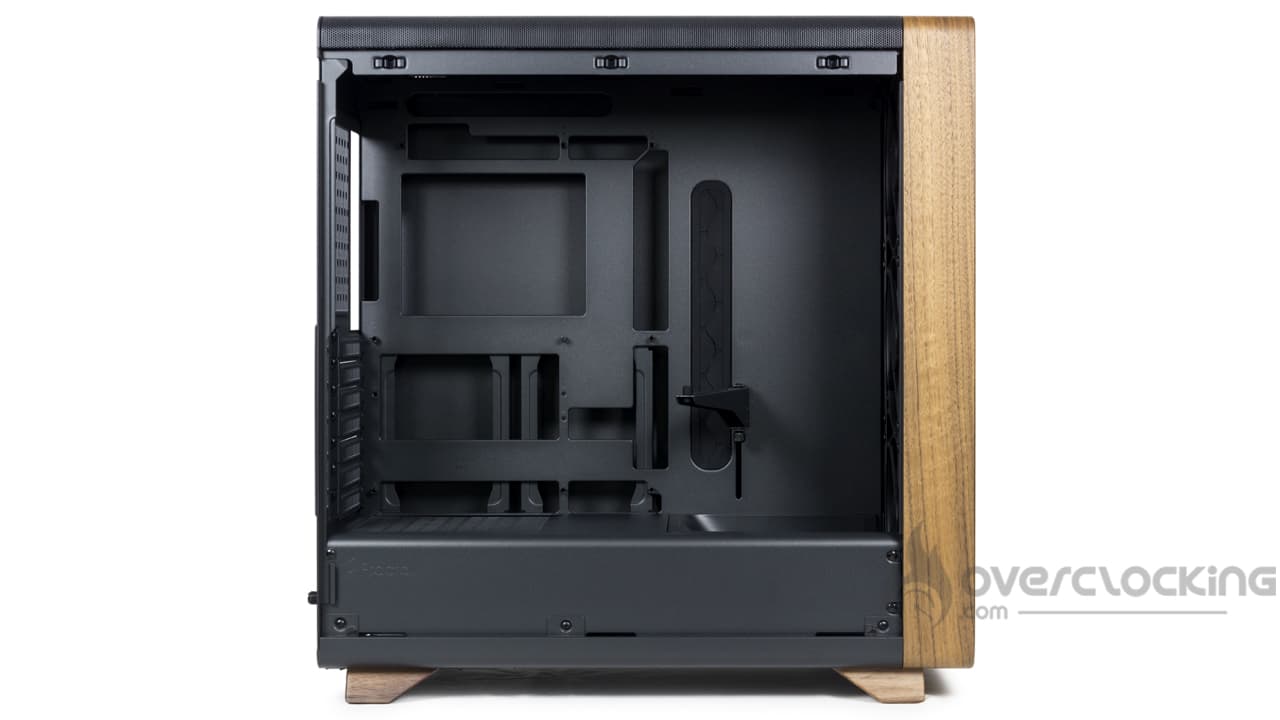

Une fois le boîtier ouvert, nous retrouvons un châssis tout à fait classique avec un emplacement de carte mère situé au-dessus du cache alimentation. Toutefois, le plateau de carte mère proposé par Fractal Design comporte les ouvertures nécessaires pour rendre le châssis compatible avec les cartes mères à connectique inversées, qu’elles soient au format ATX ou micro-ATX. Pour les modèles conventionnels, nous retrouvons un support de modèles allant jusqu’à l’E-ATX, le tout, avec une largeur de 277 mm.
Pour ce qui est des ouvertures, nous en retrouvons plusieurs, une est présente sur la droite du plateau de la carte mère. Cette dernière présente également un cache en caoutchouc afin de masquer les câbles. Une autre ouverture est présente dans le haut tandis que l’on en retrouve une troisième au niveau du cache alimentation.

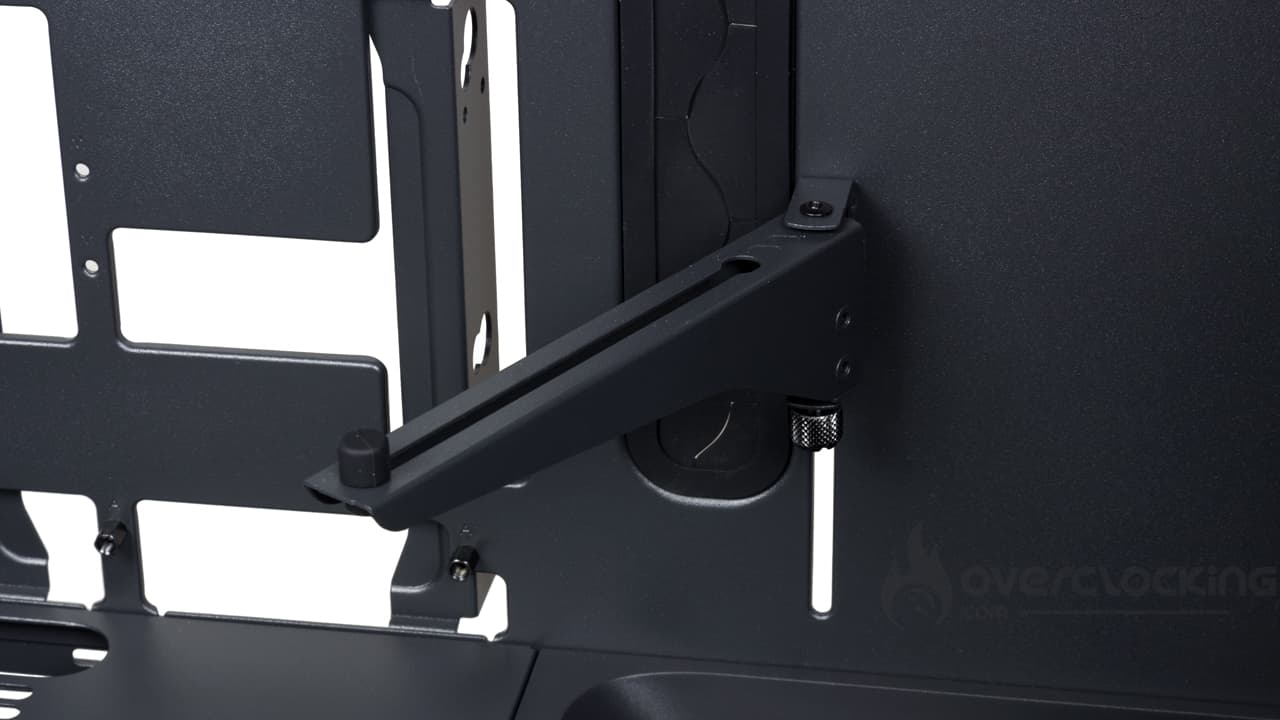

Toujours en lien avec le châssis, la marque intègre également un support de carte graphique. Ce dernier est monté sur un pivot et se termine par un petit plot en caoutchouc afin de ne pas abimer le carénage de votre GPU. On pourra gérer sa hauteur, ce dernier étant monté sur une glissière tout en étant maintenu par deux vis à tête cruciforme.

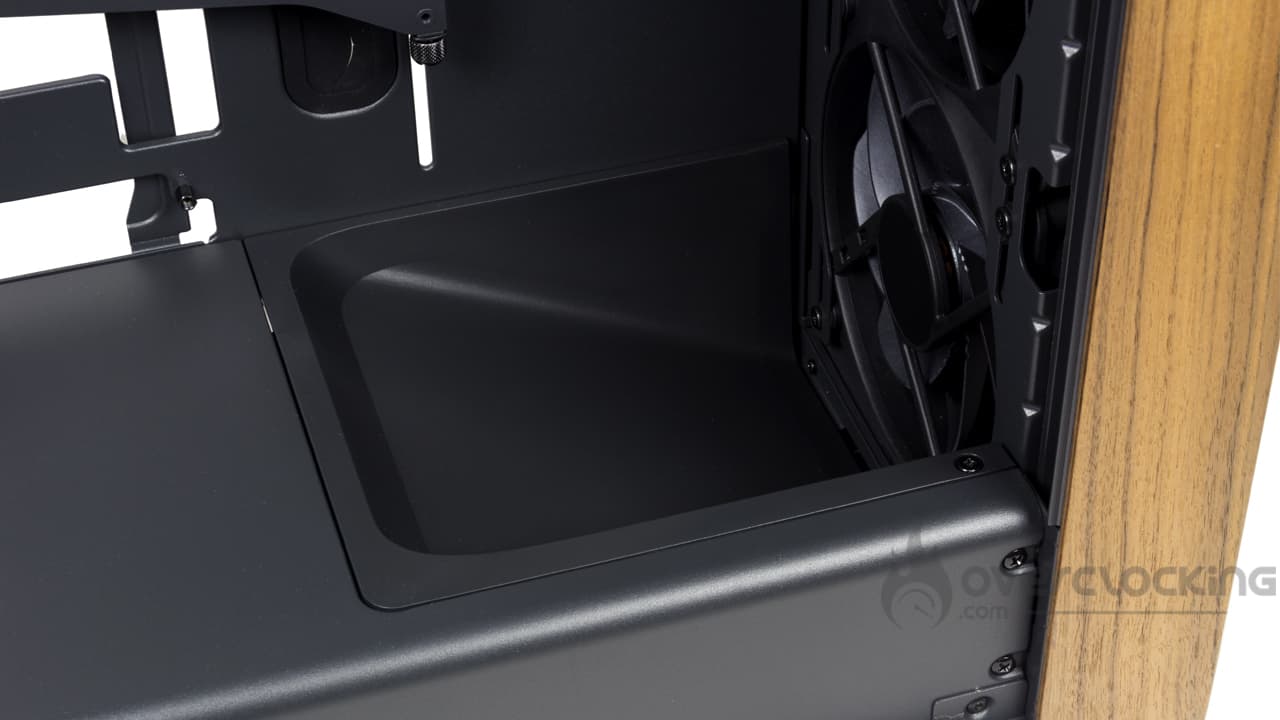

Dans le bas, à l’avant, le châssis intègre un déflecteur afin de canaliser le flux d’air en direction de la carte graphique.

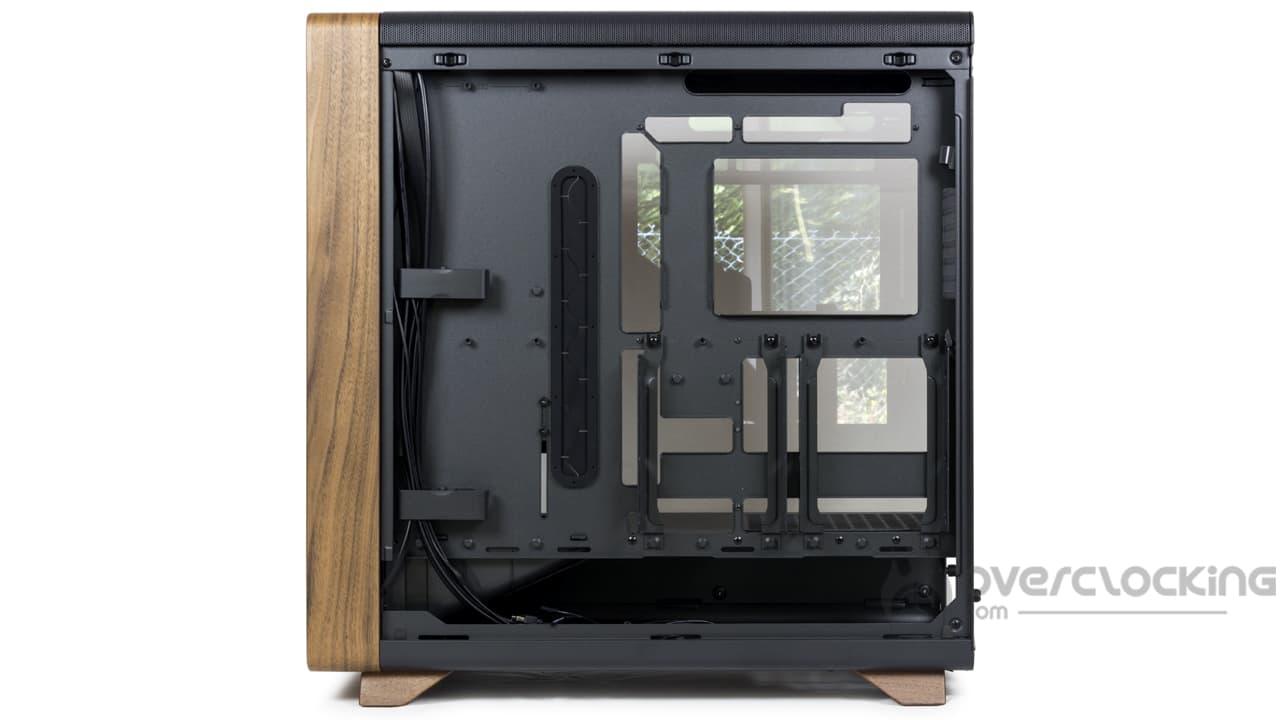

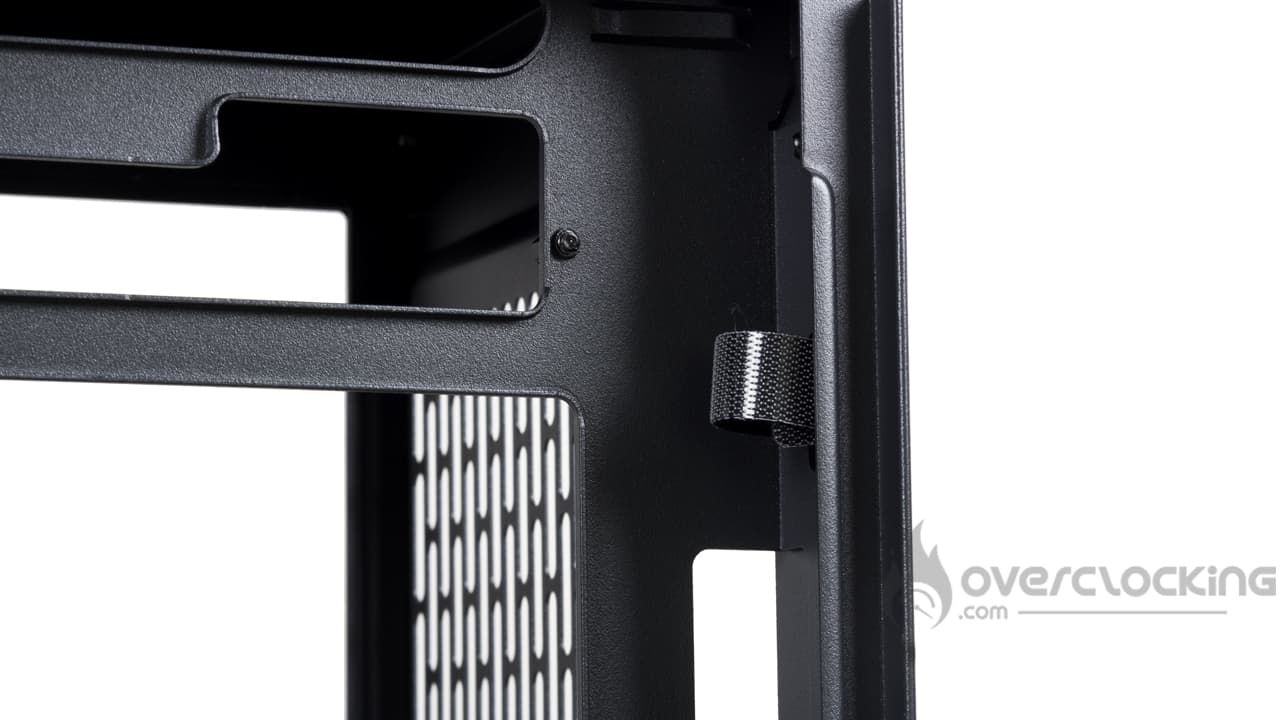

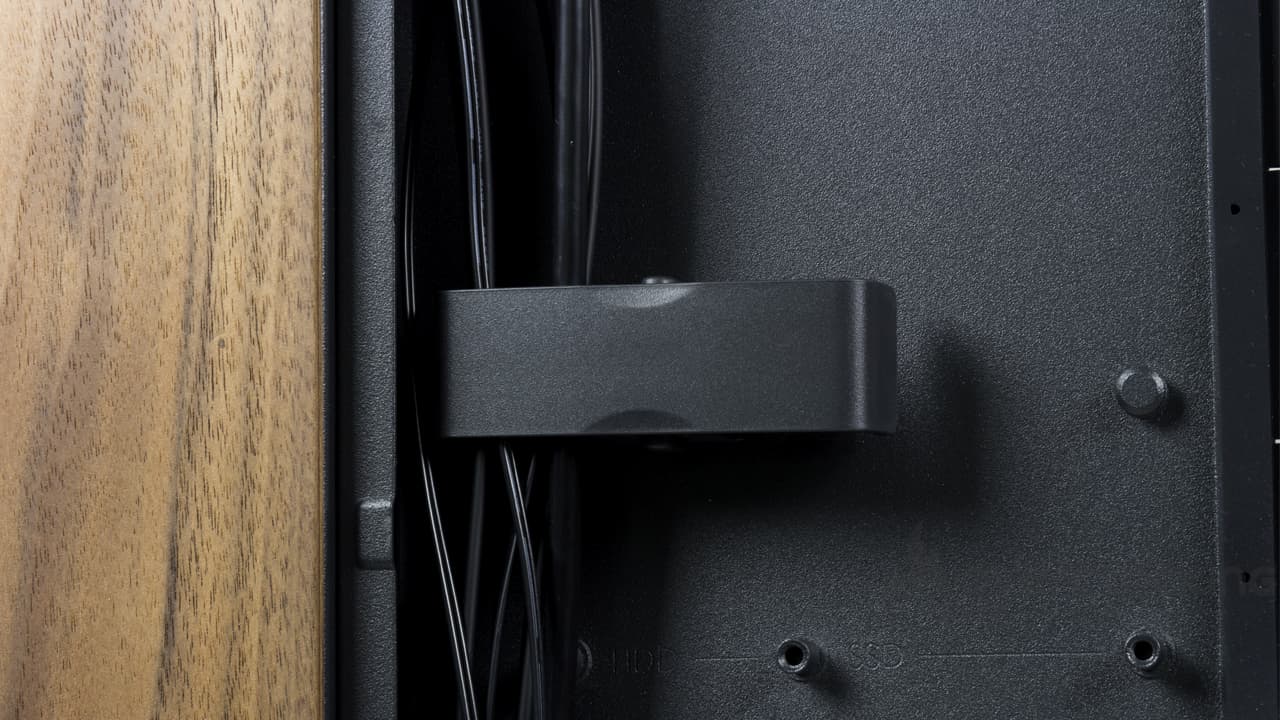

À l’arrière du plateau de la carte mère, vers l’avant, nous retrouvons un système de passage de câblage. Il s’agit de crochet en plastique venant se clipser sur la paroi du boîtier. Avec son Summit, la marque exploite à nouveau un système rencontré dans le Meshify 3 XL. En complément, on peut également compter sur quelques bandes velcros

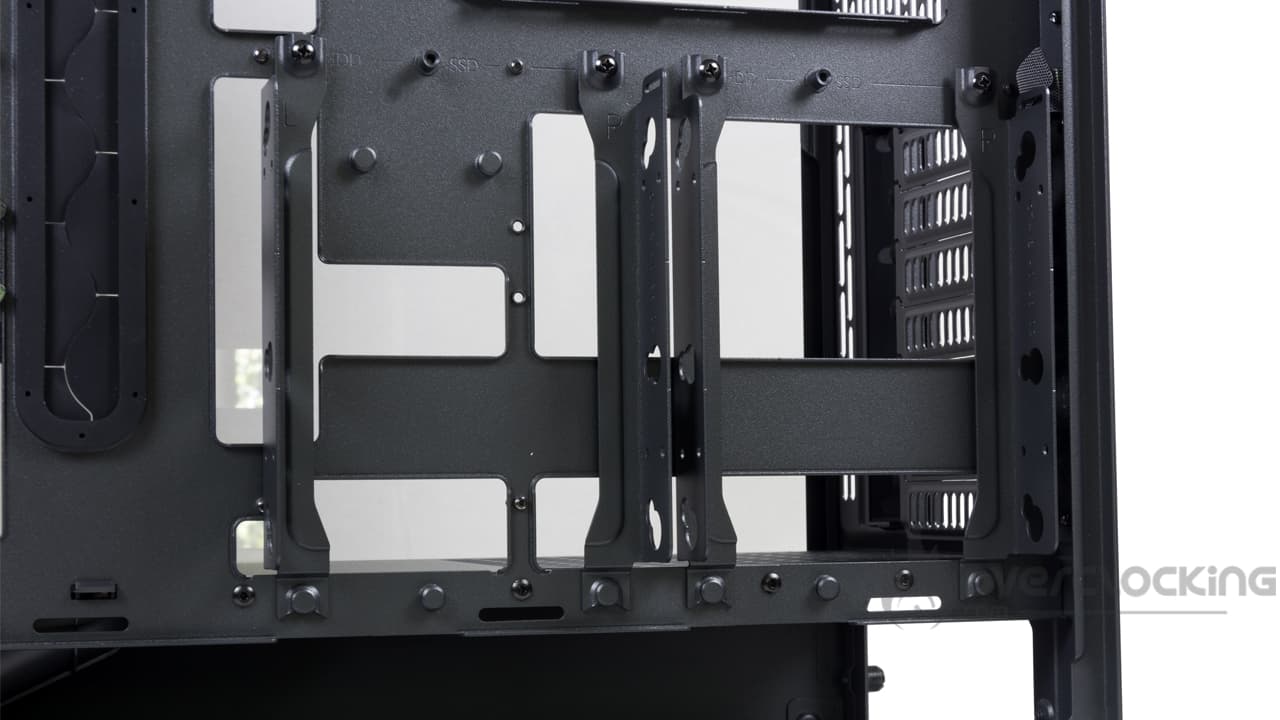

Les emplacements de stockage :

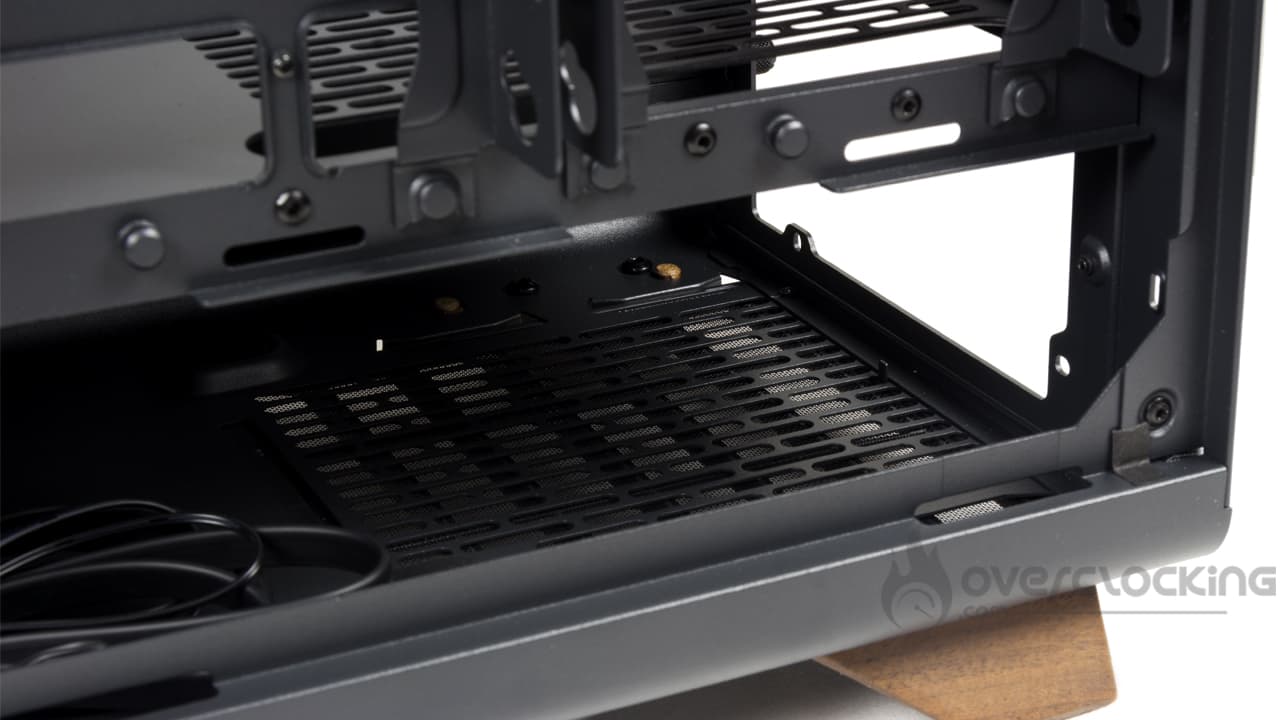

L’emplacement de l’alimentation :
Les possibilités de refroidissement :

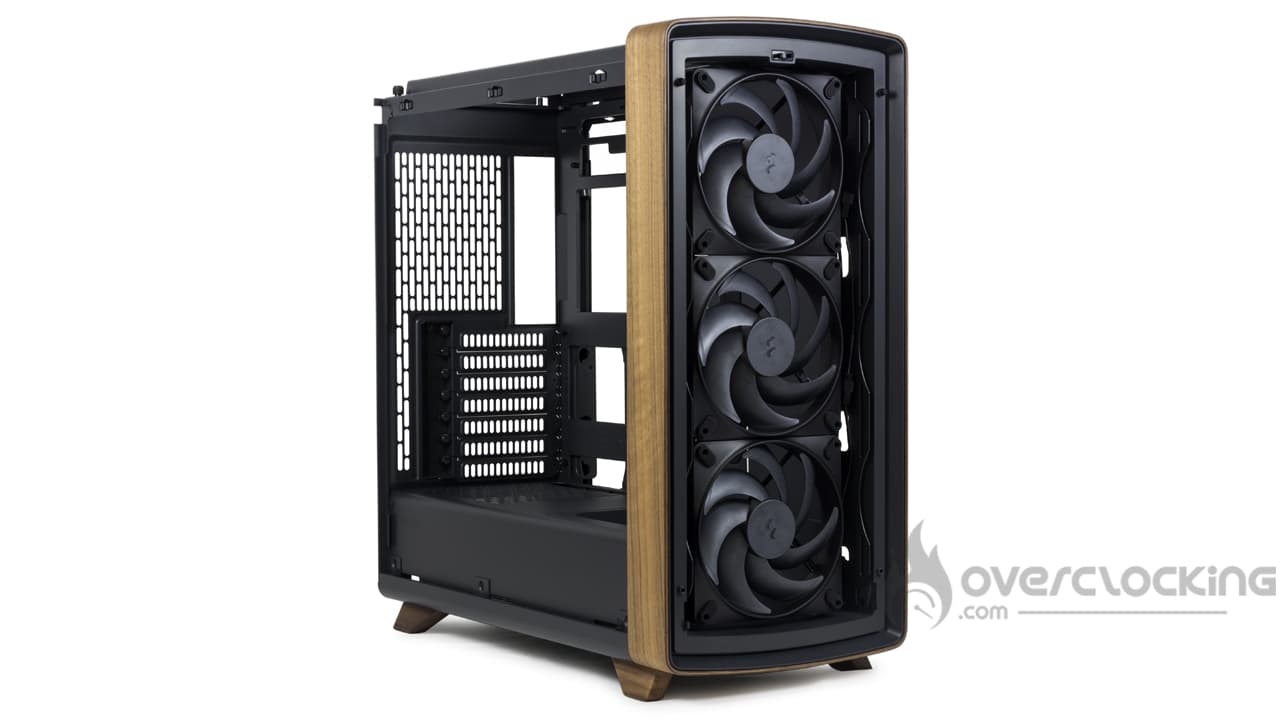

Par défaut, le Summit Black TG arrive avec trois ventilateurs installés d’origine. Il s’agit de trois Momentum en 140 mm, lesquels prennent place à l’avant du boîtier en aspiration. De base, nous retrouvons une ventilation plutôt complète bien que, gourmand comme nous sommes, nous aurions apprécié un quatrième ventilateur monté à l’arrière… Mais ne crachons pas non plus dans la soupe. Si vous souhaitez compléter cette ventilation, vous pouvez ajouter :

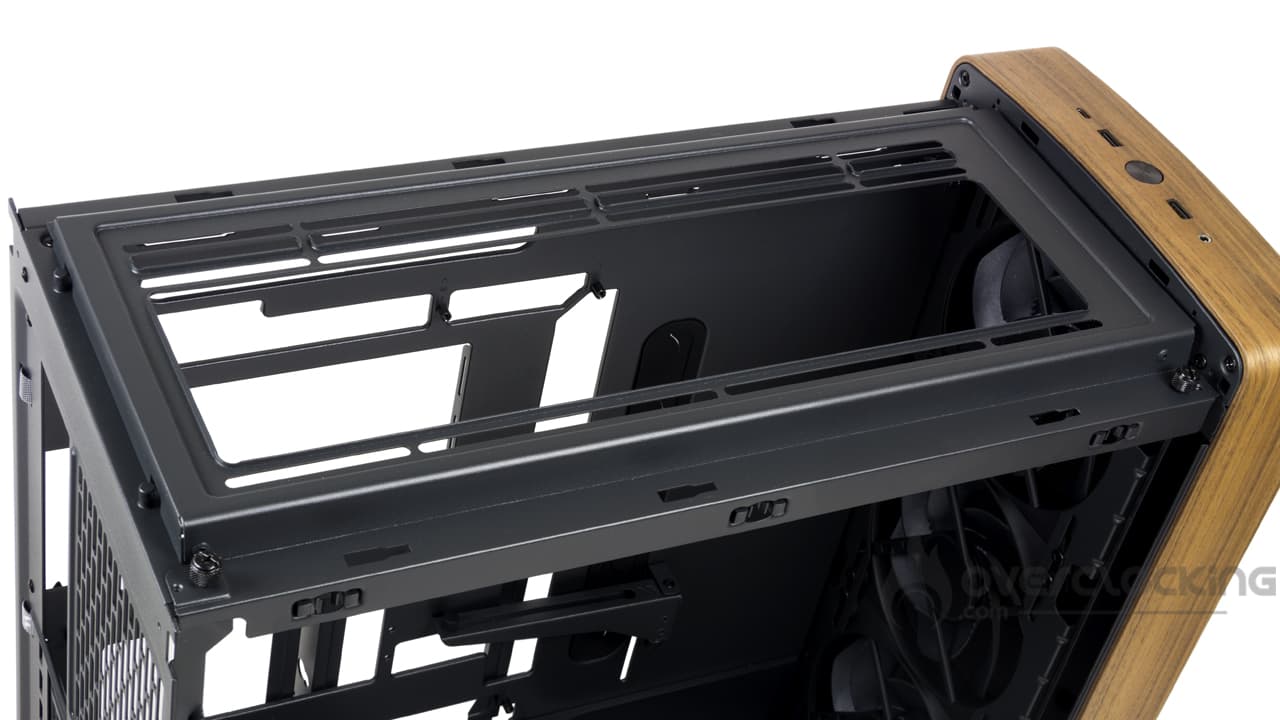

- Haut : 3×120 ou 2×140 mm
- Arrière : 1×120 mm
Au total, se sont sept ventilateurs de 120 mm ou cinq en 140 mm qui pourront être montés.
Quant au watercooling, nous retrouvons un support des radiateurs en 280/360 mm au maximum dans le haut ainsi qu’en façade. Dommage pour les propriétaires d’AIO en 420 mm, il faudra vous tourner vers un autre boîtier.
Finalement, si vous êtes plutôt team aircooling, sachez que ce boîtier Summit Black TG ne propose virtuellement aucune restriction pour le montage d’un ventirad CPU. En effet, avec ses 173 mm de libre, vous pourrez y installer un Dark Rock Pro 6, un NH-D15 G2 ou un Assassin IV sans trembler.

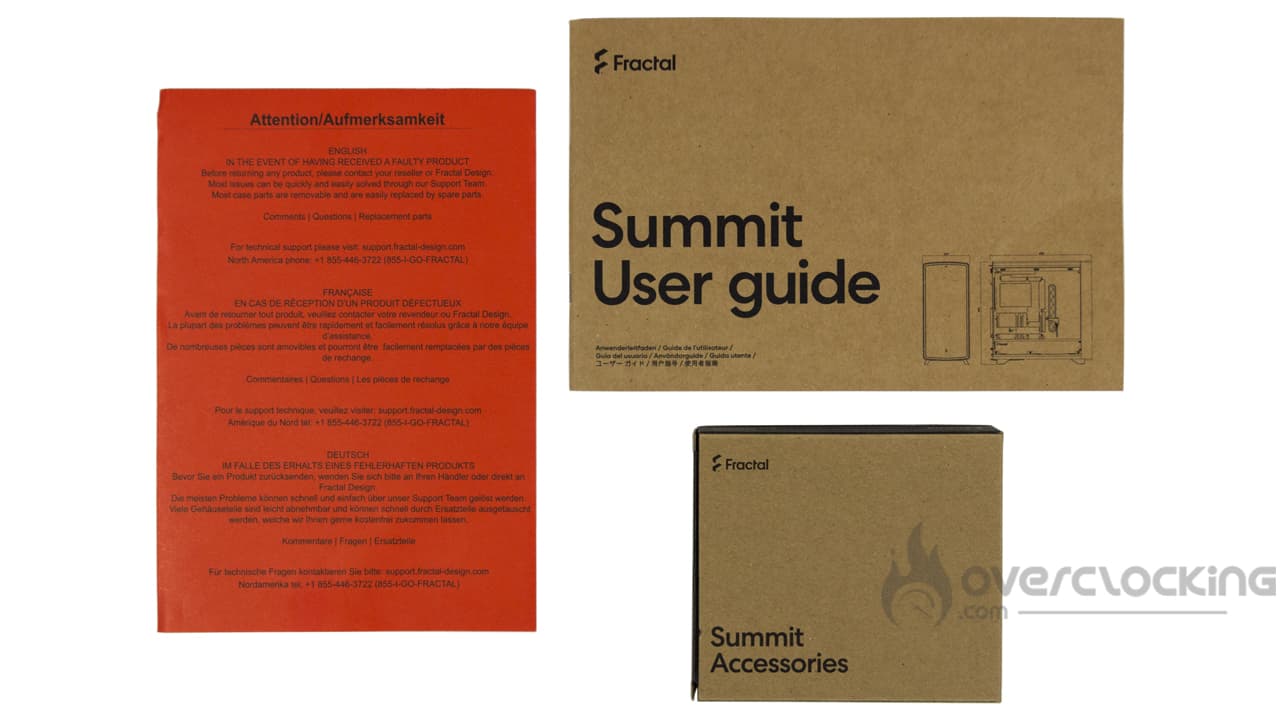

Le bundle :
Est fourni en partie accessoire :
- Une notice vous incitant à contacter Fractal directement en cas de problème
- Une notice de montage
- Une boîte contenant :
- La visserie
- Des colliers en nylon
- Une rallonge PWM pour les ventilateurs
La partie accessoire va à l’essentiel et permettra de procéder au montage ainsi qu’au câblage du boîtier. Bref, rien de particulier à dire ici.
