Test : Fractal Design Summit Black

Vous aimez le bois ? Oui ? Tant mieux puisque Fractal Design vient de lancer une nouvelle série de boîtiers baptisé Summit dont la majorité des variantes intègrent des éléments en bois. Ainsi, nous retrouvons des versions blanches et noires avec ou sans vitre latérale avec des pieds ainsi qu’un pourtour extérieur en chêne ou en noyer. Mais il existe des versions Blackout TG et Ambience Blackout TG sans boiserie. De notre côté, nous avons reçu le Summit Black TG avec des éléments en noyer et nous allons à présent voir ce que nous réserve ce modèle dans notre test.

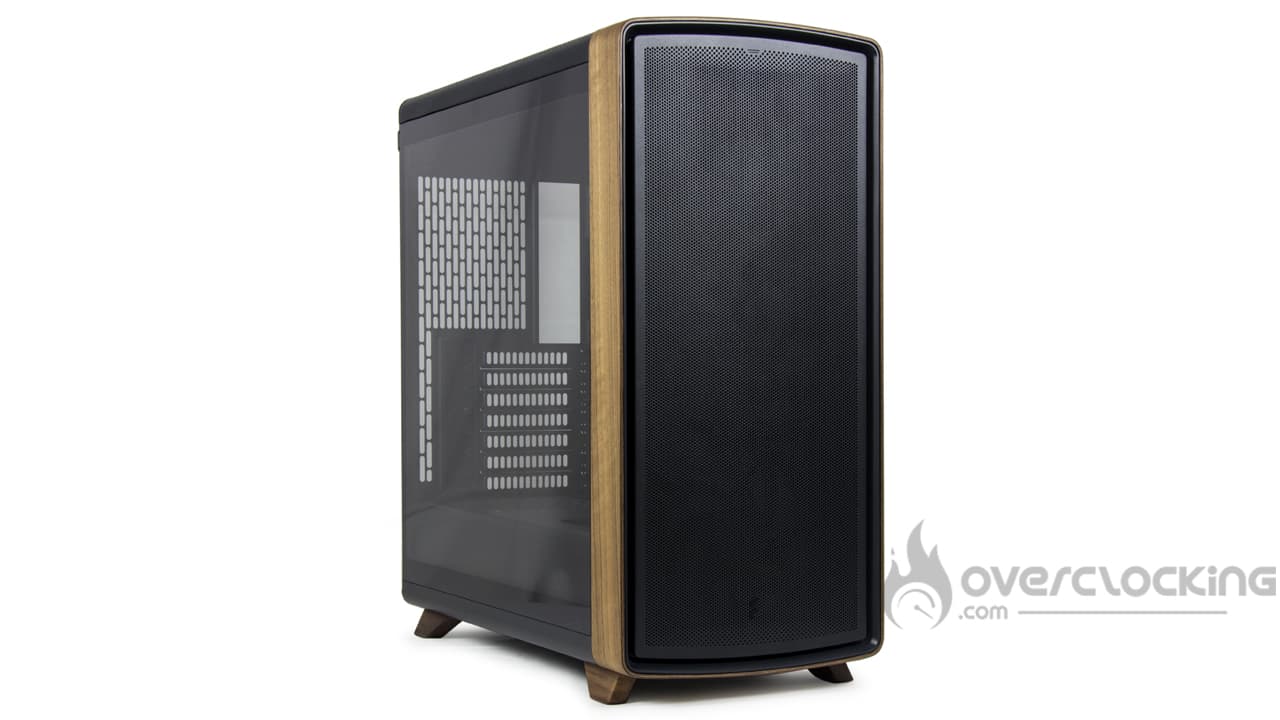

Le Summit Black TB de Fractal Design :

Avec cette série Summit, Fractal Design nous propose une série de boîtiers que l’on qualifierait de lifestyle. En effet, nous sommes à l’opposé du style gamer avec des diodes RGB dans tous les sens… Même la version Ambience avec son éclairage RGB reste globalement élégante et discrète. Bref, ce que l’on retient ici, c’est le design toujours épuré, mais recherché du constructeur suédois. Le boîtier affiche des angles adoucis, tout en rondeur tandis que sur notre version, nous bénéficions d’un pourtour de façade en noyer. Si vous appréciez le style scandinave, vous n’aurez pas de mal à l’intégrer dans un salon où il ne jurera pas !

Bien sûr, le choix des matériaux se porte sur de l’acier pour le châssis tandis que l’on retrouve des éléments en bois, notamment sur la façade ou les pieds. Ce bois sera de deux natures différentes : noyer pour les versions noires et chêne pour les déclinaisons blanches. Enfin, notre exemplaire profite d’une vitre latérale en verre trempé, mais vous aurez aussi le choix avec un panneau plein en acier si vous le souhaitez.

Par contre, il s’agit d’un boîtier bien portant avec des dimensions plutôt généreuses. Il mesure donc 495 mm de longueur et de hauteur pour une largeur de 229 mm. Quant au poids, notre version avec vitre en verre est annoncée à 10,02 kg.

Le montant de la facture positionne clairement ce boîtier sur le secteur du haut de gamme puisqu’il s’affiche à quelques $169,99. Ce prix est d’ailleurs appliqué aux versions blanches et noires avec ou sans panneau latéral en verre tandis que le modèle Blackout Ambience monte à $199,99 du fait de l’intégration d’un système d’éclairage RGB.

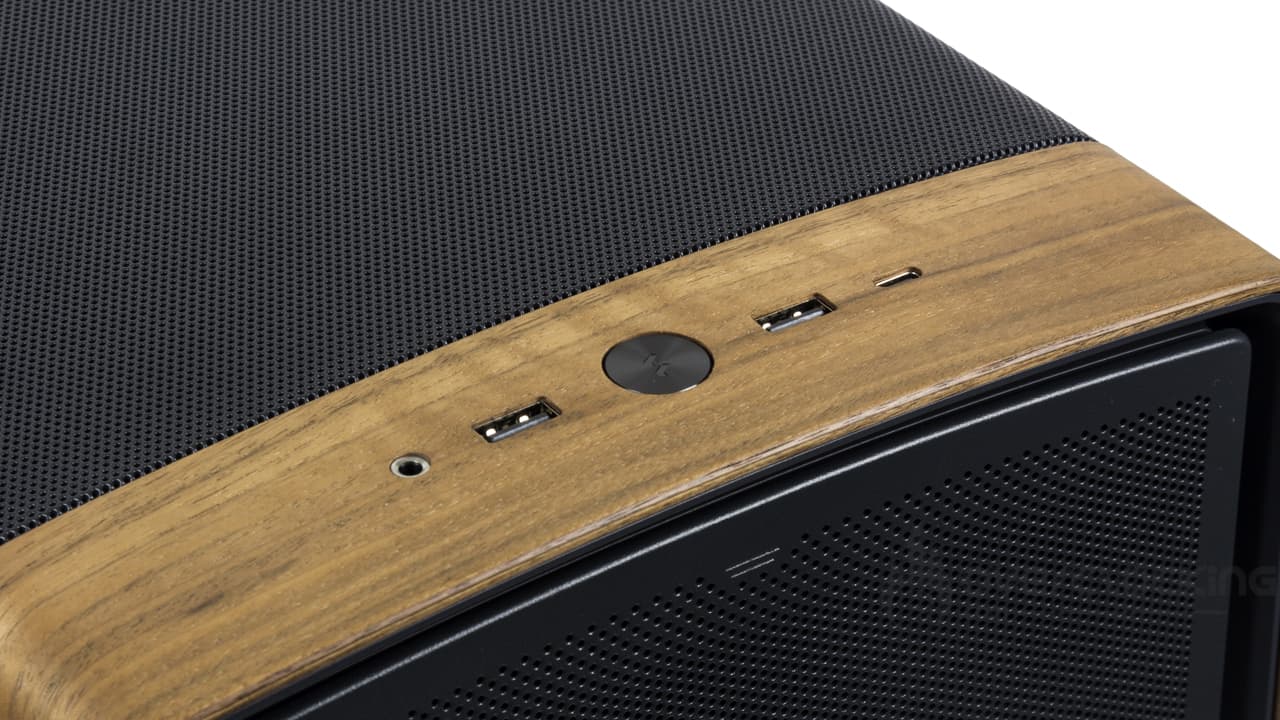

Le panneau de contrôle :

La connectique du boîtier prend donc place sur le dessus du Summit et cette dernière comprend :

• Une prise micro/casque en Jack 3,5 mm
• Deux USB-A 5 Gbps
• Un USB-C 20 Gbps
• Un bouton power

Le tout s’intègre parfaitement dans le pourtour en noyer présent sur le boîtier. D’ailleurs, sur la photo ci-dessus, on peut profiter des nervures et des reflets du bois qui est particulièrement joli. Dans tous les cas, le panneau de contrôle reste complet et moderne avec, notamment, la présence d’un USB-C.

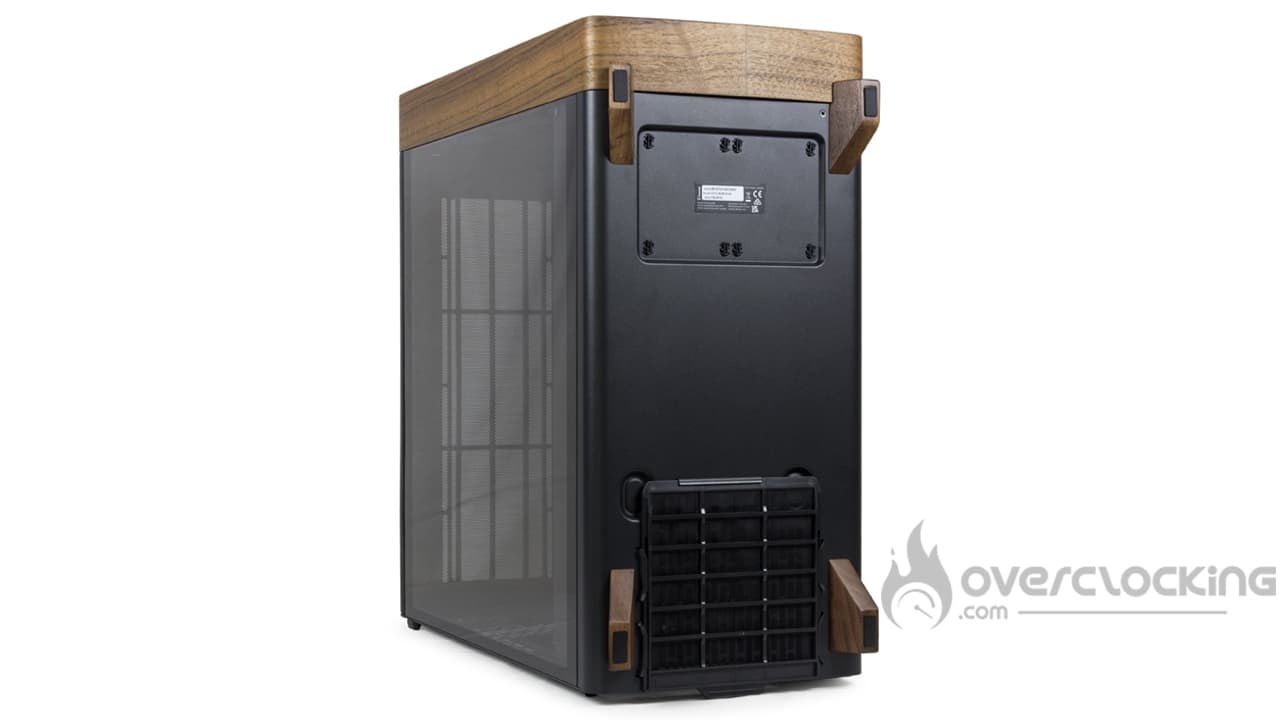

Le dessous :

Comme on peut le voir, la lame de bois fait véritablement tout le tour de la face avant du boîtier et passe même dessous. Par ailleurs, on remarque également la présence de quatre pieds en noyer, lesquels bénéficient d’une petite bande de revêtement antidérapant. À l’arrière, nous retrouvons le filtre à destination de l’alimentation, malheureusement, on ne pourra le retirer qu’en le tirant vers l’arrière. Il faudra donc déplacer son PC pour le nettoyer, dommag.

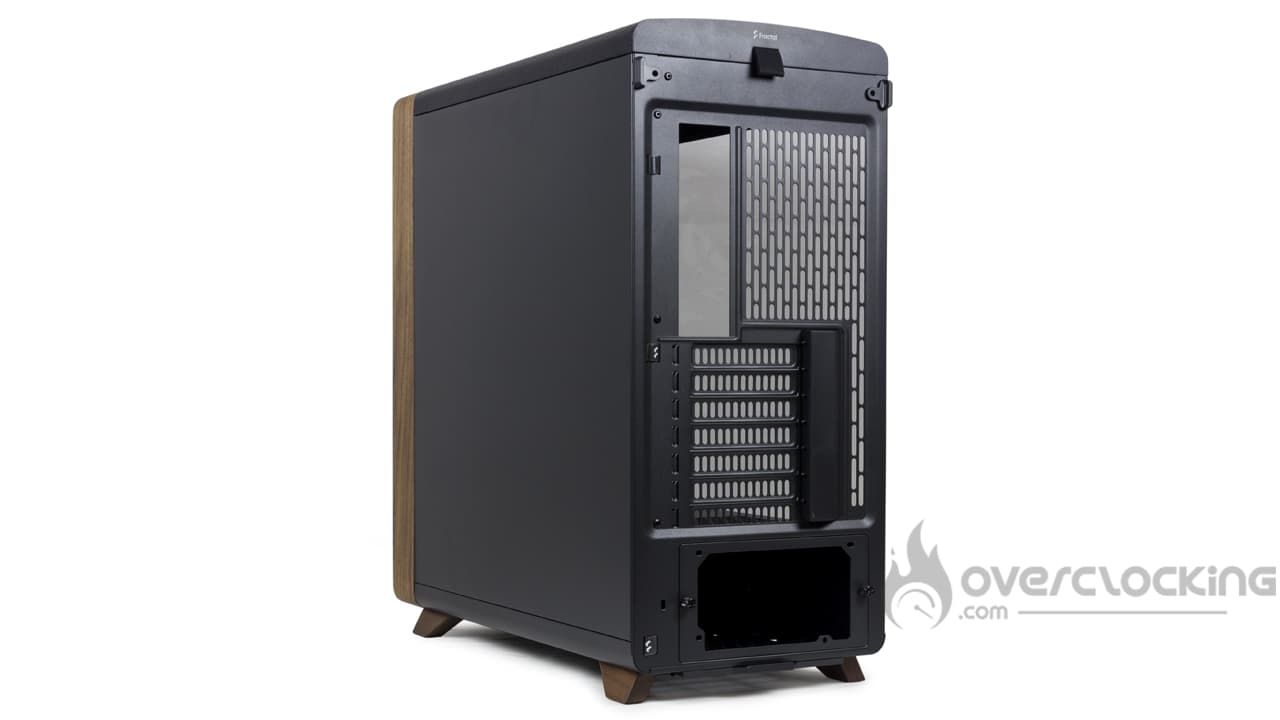

L’arrière :

Vu depuis l’arrière, nous retrouvons un agencement tout à fait classique avec un emplacement de carte mère situé au-dessus de l’emplacement de l’alimentation. Sous la plaque I/O shield se trouvent sept slots d’extension ajourés tandis qu’un emplacement de ventilateur est présent juste à côté de cette fameuse plaque I/O. Tout en haut, nous distinguons la présence d’une languette, laquelle servira surtout à retirer la partie supérieure du boîtier. Ne soulevez pas votre boîtier avec elle, vous risquez de mauvaises surprises.

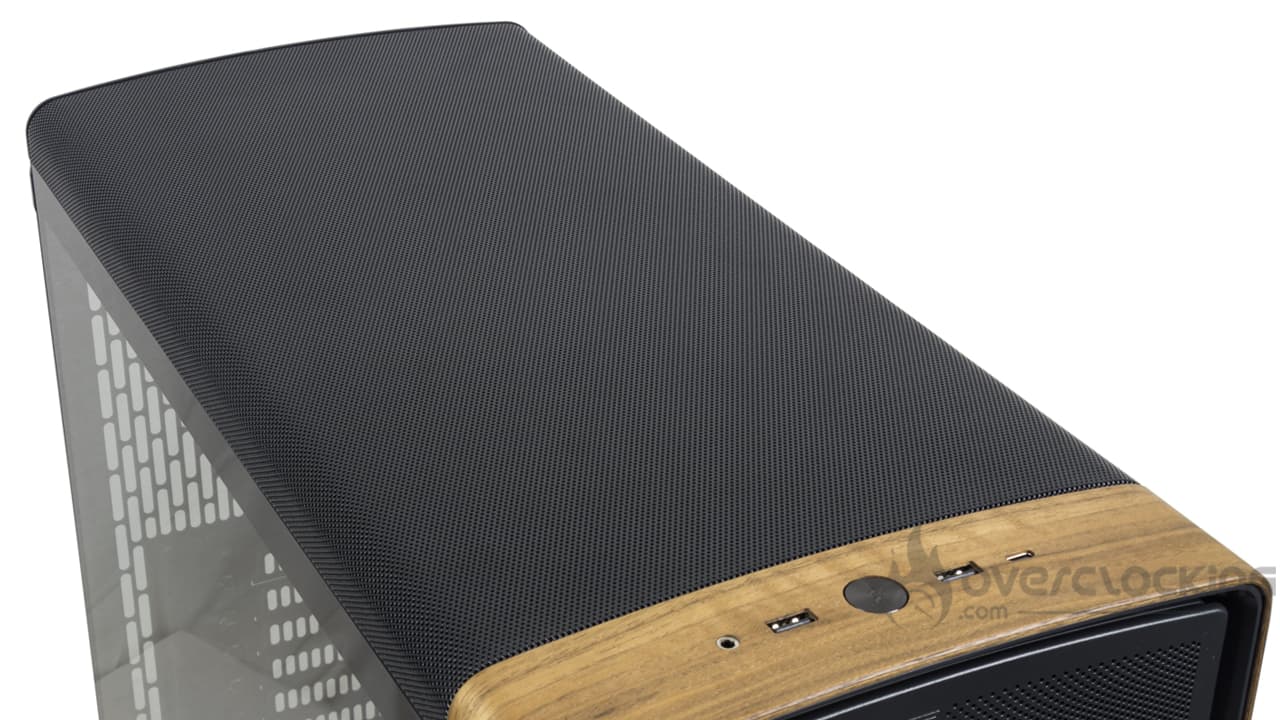

Le dessus :

La partie supérieure présente un large mesh qui couvre la totalité du dessus du boîtier. Ce dernier et arrondi et se prolonge jusque sur les côtés du Summit Black TG. À noter qu’il se retire simplement en le tirant vers l’arrière et qu’une fois enlevé, il dévoile les emplacements de ventilateur supérieurs.

[nextpage title= »L’intérieur du Summit Black TG »]

L’intérieur du Summit Black TG :

Les panneaux latéraux du Summit Black TG sont maintenus par un système push-pin qui assure un bon maintient des différentes vitres. Le mesh frontal se retire aussi très facilement, un système de pression retient simplement la façade. En appuyant dessus, dans le haut, elle est relâché, ce qui permet d’avoir accès à la ventilation montée juste derrière.

Le châssis :

Une fois le boîtier ouvert, nous retrouvons un châssis tout à fait classique avec un emplacement de carte mère situé au-dessus du cache alimentation. Toutefois, le plateau de carte mère proposé par Fractal Design comporte les ouvertures nécessaires pour rendre le châssis compatible avec les cartes mères à connectique inversées, qu’elles soient au format ATX ou micro-ATX. Pour les modèles conventionnels, nous retrouvons un support de modèles allant jusqu’à l’E-ATX, le tout, avec une largeur de 277 mm.

Pour ce qui est des ouvertures, nous en retrouvons plusieurs, une est présente sur la droite du plateau de la carte mère. Cette dernière présente également un cache en caoutchouc afin de masquer les câbles. Une autre ouverture est présente dans le haut tandis que l’on en retrouve une troisième au niveau du cache alimentation.

Toujours en lien avec le châssis, la marque intègre également un support de carte graphique. Ce dernier est monté sur un pivot et se termine par un petit plot en caoutchouc afin de ne pas abimer le carénage de votre GPU. On pourra gérer sa hauteur, ce dernier étant monté sur une glissière tout en étant maintenu par deux vis à tête cruciforme.

Dans le bas, à l’avant, le châssis intègre un déflecteur afin de canaliser le flux d’air en direction de la carte graphique.

À l’arrière du plateau de la carte mère, vers l’avant, nous retrouvons un système de passage de câblage. Il s’agit de crochet en plastique venant se clipser sur la paroi du boîtier. Avec son Summit, la marque exploite à nouveau un système rencontré dans le Meshify 3 XL. En complément, on peut également compter sur quelques bandes velcros

Les emplacements de stockage :

La partie stockage est donc confiée à un deux systèmes de paniers, lesquels peuvent accueillir deux unités 3,5″ ou quatre SSD au format 2,5″. Ici, il n’y pas d’emplacement 5,25″, exit donc les lecteurs optiques. Dans tous les cas, il faudra sortir les tournevis pour libérer les bras permettant le montage de vos disques durs et/ou SSD, ces derniers étant maintenus par des vis à tête cruciforme.

L’emplacement de l’alimentation :

L’emplacement de l’alimentation se situe donc dans le bas du boîtier, sous un cache dédié. Ce dernier permettra l’installation de blocs d’alimentation de 253 mm de profondeur, le tout, au format ATX. Par ailleurs, le pourtour arrière est amovible en plus d’être maintenu par deux vis à main.

Les possibilités de refroidissement :

Par défaut, le Summit Black TG arrive avec trois ventilateurs installés d’origine. Il s’agit de trois Momentum en 140 mm, lesquels prennent place à l’avant du boîtier en aspiration. De base, nous retrouvons une ventilation plutôt complète bien que, gourmand comme nous sommes, nous aurions apprécié un quatrième ventilateur monté à l’arrière… Mais ne crachons pas non plus dans la soupe. Si vous souhaitez compléter cette ventilation, vous pouvez ajouter :

• Haut : 3×120 ou 2×140 mm
• Arrière : 1×120 mm

Au total, se sont sept ventilateurs de 120 mm ou cinq en 140 mm qui pourront être montés.

Quant au watercooling, nous retrouvons un support des radiateurs en 280/360 mm au maximum dans le haut ainsi qu’en façade. Dommage pour les propriétaires d’AIO en 420 mm, il faudra vous tourner vers un autre boîtier.

Par ailleurs, la marque facilite le montage de ventilateurs/radiateur dans le haut via un rail de montage amovible. Ce dernier est maintenu par deux vis à main.

Finalement, si vous êtes plutôt team aircooling, sachez que ce boîtier Summit Black TG ne propose virtuellement aucune restriction pour le montage d’un ventirad CPU. En effet, avec ses 173 mm de libre, vous pourrez y installer un Dark Rock Pro 6, un NH-D15 G2 ou un Assassin IV sans trembler.

Le bundle :

Est fourni en partie accessoire :

• Une notice vous incitant à contacter Fractal directement en cas de problème
• Une notice de montage
• Une boîte contenant :
  • La visserie
  • Des colliers en nylon
  • Une rallonge PWM pour les ventilateurs

La partie accessoire va à l’essentiel et permettra de procéder au montage ainsi qu’au câblage du boîtier. Bref, rien de particulier à dire ici.

En résumé :

Avec ce boîtier, Fractal Design nous propose une référence solide dont le design est agréable à l’œil et dont l’intérieur est spacieux. Le support de radiateur de watercooling en 420 mm aurait été apprécié, surtout sur cette base tarifaire, mais le châssis reste bien équipé : rail supérieur amovible, support pour carte graphique et déflecteur inférieur, il y a déjà de quoi être satisfait.

[nextpage title= »Montage »]

Montage

On passe maintenant à l’étape de montage de notre configuration à l’intérieur de ce Summit Black TG de chez Fractal Design. Voici donc les composants qui serviront pour le montage :

• Carte mère : NZXT N7 Z790
• CPU : Intel Core i5 14600KF
• Carte graphique : ASUS ROG Strix RTX 3050
• Ventirad : Noctua NH-U12A chromax.black
• Alimentation : NZXT C1000 Gold

L’alimentation :

L’espace latérale pour insérer le bloc d’alimentation n’étant pas suffisamment important, le montage de l’alimentation se fait donc par l’arrière. Pour cela, il faudra visser le pourtour sur l’arrière du bloc d’alimentation avant de l’insérer dans le boîtier. On finira par visser le pourtour arrière rattaché à l’alimentation via les deux vis à mains présentes.

Installation de la carte mère :

Pour ce qui est de la carte mère, le montage se fait simplement en déposant la carte sur son emplacement. Ensuite, on la visse sur son plateau. Ici, sept coups de tournevis plus tard, c’est fini. On pensera simplement à écarter le support GPU vers l’avant du boîtier pour ne pas être embêté durant l’opération. Dans tous les cas, ce n’est pas bien compliqué.

Le câblage :

Le panneau de contrôle :

Pour ce qui est du câblage, on attaque par le panneau de contrôle. Dans cette situation, nous faisons passer les connecteurs HD_AUDIO et F_PANNEL par l’ouverture située au niveau du cache alimentation. Dans un même temps, nous branchons la rallonge PWM pour les ventilateurs situés en façade et nous les branchons dans le bas de la carte mère. Ici, les câbles sont regroupés et plaqués à l’aide d’un calier en nylon.

Quant à l’USB-C et les USB-A, les câbles font une boucle, sont pris dans le système de plaquage de câble d’origine et passent dans le passage latéral avant d’être branchés sur la carte mère.

La carte mère, la carte graphique :

Du côté du 4+4 CPU, ce câble remonte par l’arrière du boîtier et se retrouve plaqué par les bandes velcros présentes sur le chemin. Quant à l’ATX 24 broches et au PCIe 6+2 pins, ces deux connecteurs passent aussi par l’ouverture latérale. Dans leur cas, nous n’avons pas eu affaire à système de plaquage des câbles présent, ces derniers étant trop éloigné du chemin naturel de nos connecteurs. Idem, pas de collier en nylon non plus, le boîtier étant plutôt avare sur le sujet. Dommage.

Installation du ventirad et de la carte graphique :

En ce qui concerne le montage de notre ventirad CPU, rien de bien compliqué ici puisque nous retrouvons un large accès backplate bien centré sur l’arrière du socket de notre carte mère. On peut donc positionner la plaque arrière de notre ventirad et procéder à son montage sans avoir à retirer quelconque panier ou platine à destination des unités de stockage.

Pour la carte graphique, on procèdera comme d’habitude en retirant les équerre correspondant à son emplacement. Ensuite, on l’enfiche sur son connecteur et on la visse au boîtier par son équerre. Il ne restera plus qu’à ajuster le support dédié. Pour cela, on le dévisse légèrement pour le régler en hauteur, ensuite, on positionne le bras de sorte qu’il ne bloque pas de ventilateur et on revisse le tout pour plus que ça bouge.

Globalement :

Globalement, le montage et le câblage se sont bien déroulés. Dans l’opération, on aurait peut-être apprécié avoir plus d’encoche pour les colliers en nylon, ce qui nous aurait permis de mieux plaquer notre ATX 24 broches ainsi que le PCIe 6+2 broches à destination de la carte graphique. Pour le reste, pas de critique particulière, d’autant que les 34 mm à l’arrière du plateau principal sont plus que suffisant pour organiser nos chemins de câbles !

[nextpage title= »Protocole »] Nous avons actualisé notre protocole de test afin de tester les qualités de nos boîtiers. Ainsi, nous évaluerons les prestations offertes par les différents modèles selon trois critères :

• Isolation
• Bruit de la ventilation d’origine
• Flux d’air

Ici, la configuration change, vous trouverez le détail un peu plus bas. Quant aux logiciels, le CPU tournera sur PowerMax tandis que la carte graphique fonctionnera sur Furmark, les deux simultanément. À noter que la ventilation du CPU est forcée sur 50 % tandis que celle de la carte graphique tournera à 50 %.

De plus, afin de limiter les variations de températures liées aux fluctuations de fréquence/consommation, nous écrêtons la courbe de la carte graphique à 1800 MHz, fréquence boost d’origine de la RTX 3050 Strix d’ASUS.

Une période de chauffe de 8 à 9 min est appliquée avant deux sessions de moyenne de 2 min. Les tests sont enchainés les uns après les autres, sans coupure, de sorte à observer la variation de la température des composants en fonction des régimes des ventilateurs du boîtier. Ensuite, un delta est appliqué : température des composants soustraite à la température ambiante.

La ventilation supplémentaire sera constituée de deux ventilateurs montés en extraction, deux Silent Series R2 montés dans le haut en extraction.

Configuration :

• • Carte mère : NZXT N7 Z790
  • CPU : Intel Core i5 14600KF
  • Carte graphique : ASUS ROG Strix RTX 3050
  • Ventirad : Noctua NH-U12A chromax.black
  • Alimentation : NZXT C1000 Gold

[nextpage title= »Tests »]

Tests

Flux d’air :

La ventilation supplémentaire prend la forme de deux ventilateurs. Les deux sont des Fractal Design Silent Series R2 montés en extraction dans le haut.

Flux d’air CPU, ventilation d’origine puis complétée :

On commence avec la température de notre CPU. On garde la façade ainsi que la partie supérieure de notre boîtier de test. Voyons si le flux d’air est suffisant pour avoir une influence sur refroidissement du Core i5 14600KF.

Pour ce qui est de la température de notre processeur ce boîtier Summit Black TG s’en sort très, très bien comme on peut le voir. En effet, il se place dans le haut du panier avec un CPU maintenu à un delta de 54,4°C à basse vitesse. Ce delta tombera à 51°C à haute vitesse tandis que l’on peut aller un peu plus loin en améliorant l’extraction de l’air chaud.

Flux d’air CPU ventilation d’origine sans façade ni top :

Afin de nous assurer du facteur limitant dans l’histoire (et à quel point), nous retirons le panneau latéral en acier ainsi que le filtre supérieur du boîtier. Le but ici est de montrer les performances brutes de la ventilation intégrée…

En retirant la façade et la partie supérieure du boîtier, on gagne forcément sur les températures. En effet, même si la façade est en mesh, cette dernière gêne forcément le flux d’air. Le tout étant de voir quelle incidence cette dernière peut avoir. Ici, après son retrait, nous gagnons 1,7°C à basse vitesse et 2,5°C à pleine vitesse.

Flux d’air GPU, ventilation d’origine puis complétée :

On réitère l’opération, mais avec des mesures effectuées sur la carte graphique. Ici, nous testons avec ventilation d’origine puis ventilation complétée.

Au niveau de notre carte graphique, le boîtier s’en sort plutôt bien comme on peut le voir. À fond, nous relevons 34,9°C ce qui positionne le boîtier devant un Frame 5000D Wood de Corsair ou un Model 5 de Geometric Future. À basse vitesse, la carte est maintenue à des températures acceptables également. Concrètement, le Summit se place devant les Epoch et Pop 2 Vision de Fractal Design.

Flux d’air GPU ventilation d’origine sans façade ni top :

Nous refaisons le même test, mais en retirant la façade et le top du boîtier. Voyons comment cela influera sur les températures de la carte.

La façade semble avoir beaucoup plus d’incidence sur la température de la carte graphique que sur le processeur. En la retirant, nous notons une baisse des températures de cette dernière de près de 5°C à bas régime contre 3,6°C à basse vitesse.

Isolation :

Ici, nous mesurons simplement le bruit émis par notre config lorsque l’on fait tourner le refroidissement CPU et le refroidissement GPU très vite.

Au niveau de l’isolation phonique, ce nouveau boîtier Fractal Design isole moyennement les nuisances générées par nos composants. Avec ses 39,5 dB il se situe dans la moyenne des boîtiers testés, au niveau d’un Frame 4500X de Corsair ou d’un Pure Base 501 qui partage des caractéristiques similaires avec sa façade en mesh.

Bruit de la ventilation d’origine :

Cette fois-ci, nous mesurons le bruit émis par la ventilation d’origine du boîtier. Pour cela, la configuration tourne en idle (ventilation CPU et GPU au minimum) pendant que les relevés sont effectués successivement en 5V, 8V et 12V sur la ventilation du boîtier.

Pour ce qui est du bruit, par défaut, les trois ventilateurs Momentum de 140 mm génère 43,5 dB lorsqu’ils tournent à pleine vitesse. Cela reste clairement audible, d’ailleurs, le Summit se positionne au niveau du View 370 TG lorsque ses ventilateurs tournent à pleine vitesse. À mi-régime, le niveau sonore redescend : 34 dB pour atterir à 30 dB à basse vitesse.

[nextpage title= »Conclusion »] Nous arrivons maintenant à la fin de notre test de ce Summit Black TG signé Fractal Design. Alors, bon boîtier ou non ? On vous dit tout !

Un boîtier avec du bois !

Encore une fois, Fractal Design nous propose un boîtier qui mise sur la sobriété et l’élégance. Mais selon nous ce qui fait le charme de cette référence reste la présence d’éléments en bois sur le pourtour de la façade ainsi que sur les pieds. De plus, la forme générale ainsi que les angles arrondis confèrent des lignes douces à ce modèle. Clairement, dans un salon comme machine tournant sur votre téléviseur, cela ne choquera personne.

À côté de ça, le boîtier arrive avec un bon niveau d’équipement puisqu’il intègre de série un vrai support pour carte graphique. Idem, nous retrouvons un déflecteur pour canaliser le flux d’air en direction de la carte graphique tandis que trois ventilateurs de 140 mm sont montés de série. Avec ceci, la compatibilité des composants est plutôt bonne malgré l’absence de support pour un radiateur de 420 mm. Mais on pourra monter de gros ventirads sans problème ainsi que des cartes mères BTF.

Montage ok, câblage qui manque d’encoche pour les colliers !

En soi, le montage des composants se fait simplement et l’intérieur bien dégagé permet une manipulation sans contrainte des différents composants. À l’arrière du plateau de carte mère, nous avons un espace de 34 mm pour le passage des câbles, clairement, c’est généreux et on pourra organiser nos chemins de câbles sans craindre de trop en mettre. Malheureusement, nous aurions apprécié qu’il y ait davantage d’encoche pour le passage des colliers en nylon, surtout pour les câbles d’alimentation qui longeront le passage caoutchouté.

De bonnes températures dans l’ensemble :

Dans l’ensemble, le boîtier maintient nos composants à des températures tout à fait acceptables et se montre même efficace pour ce qui est du refroidissement de notre processeur. Malgré tout, la façade applique une certaine contrainte sur le flux d’air, contrainte qui se fait surtout sentir sur notre carte graphique à basse vitesse. Il faut dire que cette dernière présente de petites perforations plutôt resserrées ce qui peut avoir un impact lorsque la ventilation tourne à basse vitesse.

Sur le plan phonique, ce Summit Black TG présente propose une isolation dans la moyenne tandis que ses trois ventilateurs donneront de la voix à haute vitesse. Heureusement, les nuisances générées sont supportables à moyen régime et restent parfaitement inaudibles à basse vitesse.

Un boîtier haut de gamme !

Pour ce qui est du prix de vente, ce Summit se place sur le secteur du haut de gamme avec une facture officielle de $169,90. Clairement, ce positionnement ne nous choque pas au vu de la qualité des matériaux employé et des capacités de refroidissement de la bête. Maintenant, à ce prix-là, il souffrira également de la concurrence à n’en pas douter.

Summit Black TG :

On a aimé :

• Le design sobre et élégant de cette version
• Les éléments en bois particulièrement bien intégré
• Le support de carte graphique présent et qualitatif
• La bonne compatibilité avec les composants
• Les trois ventilateurs de 140 mm présents de série
• L’espace arrière généreux pour le câblage
• Les températures globalement maîtrisées pour les composants

On a moins aimé :

• Le manque de support de radiateur en 420 mm sur un boîtier de ce format
• Le manque d’encoches pour passer les colliers en nylon
• La façade un peu trop restrictive sur le flux d’air lorsque les ventilateurs tournent à bas régime

Nous décernons l’or à ce boîtier Summit TG Black. En effet, Fractal Design nous propose une référence qualitative, visuellement réussie avec un châssis efficace et doté d’un bon niveau d’équipement. Il tient également la route en refroidissement tandis que l’isolation reste dans la moyenne. De base, les trois ventilateurs font du bruit à fond, mais il suffit de les réguler de ne pas les laisser s’emporter. Finalement, pour le câblage, on aurait apprécié plus d’encoches pour le passage des colliers en nylon ou encore une façade un peu moins restrictive sur le flux d’air, surtout quand les ventilateurs tournent à bas régime, mais nous sommes plus dans le domaine de l’optimisation.
