Installation :
Sans plus tarder, on passe à l’installation de notre Celsius S24. Pour les sockets AMD, la backplate d’origine sera requise. Si vous l’avez égaré, ceci risque de coincer un moment de temps où à un autre. Fort heureusement, on en retrouve un certain nombre sur eBay notamment !
Le kit reprenant pour base un système Asetek, nous détaillerons l’installation sur socket Intel LGA-115x et AMD AM3+ (et dérivés) en parallèle.
Intel/AMD :

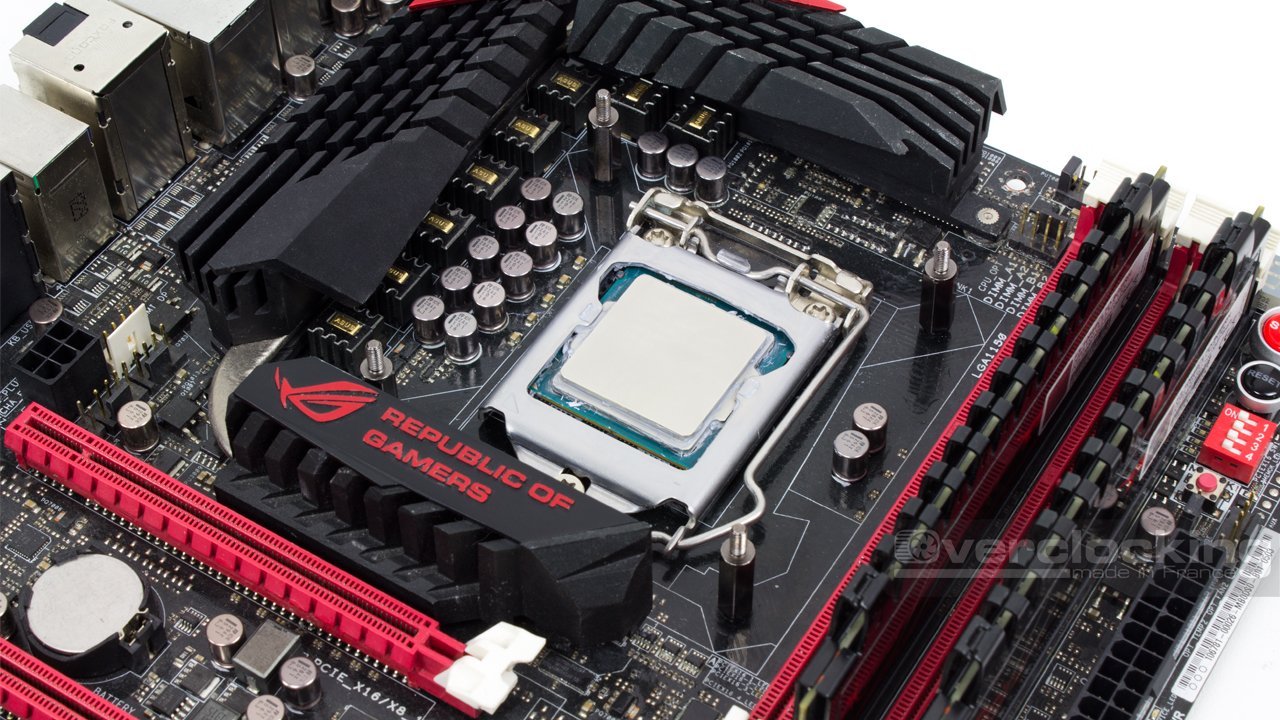

Dans un premier temps, et, quelle que soit la plateforme cible, on commencera par mettre ne place la contreplaque correspondant au socket choisi. Ici, c’est simple, on prend la roue crantée, on l’insère, on appuie et on fait 1/8″ de tour. Sachez que celle pour socket Intel elle est installée de base.
Ensuite, on met en place la backplate au dos de la carte mère côté Intel. Pour de l’AMD, on dévissera les braquets de maintien de la plaque arrière. Toutefois, la backplate restera à sa place !

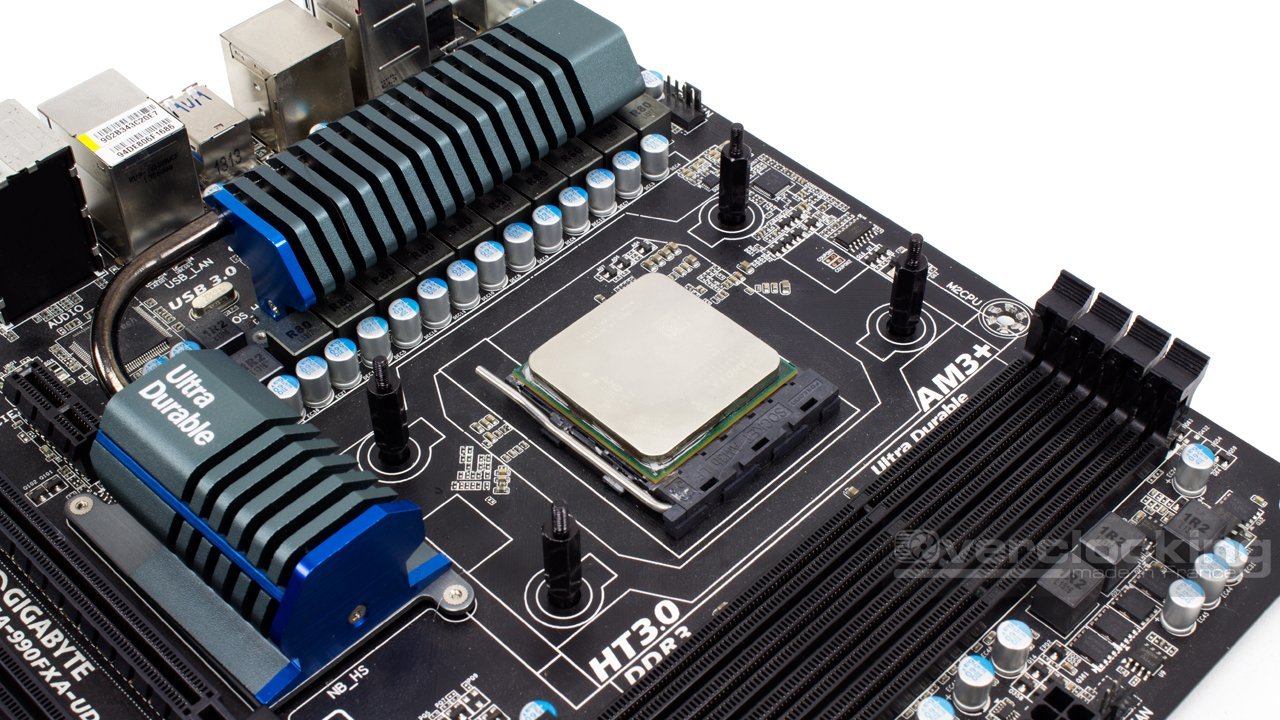

Il est maintenant temps de fixer les entretoises sur les backaplate. Bien entendu, on fera attention à ne pas les confondre. Longues et grises pour socket LGA-115x, noires pour AMD, courtes et grises pour du LGA-20xx et grises avec bague pour de l’AM4.

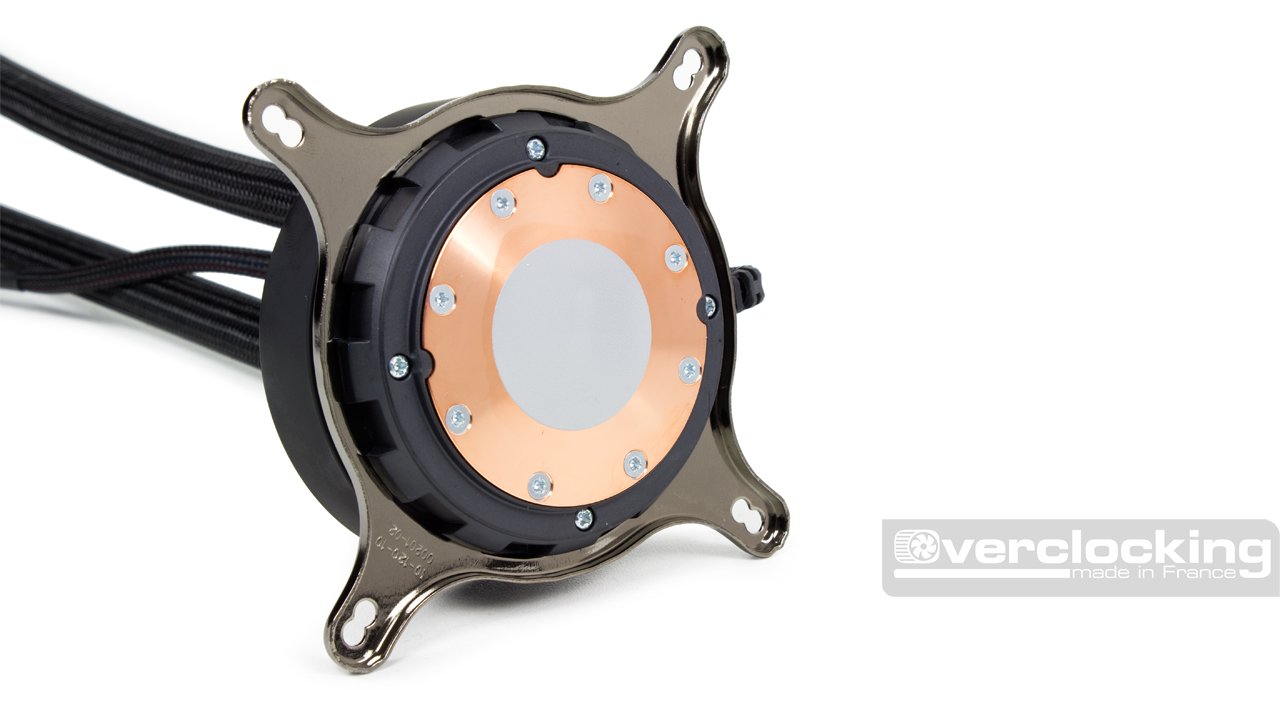

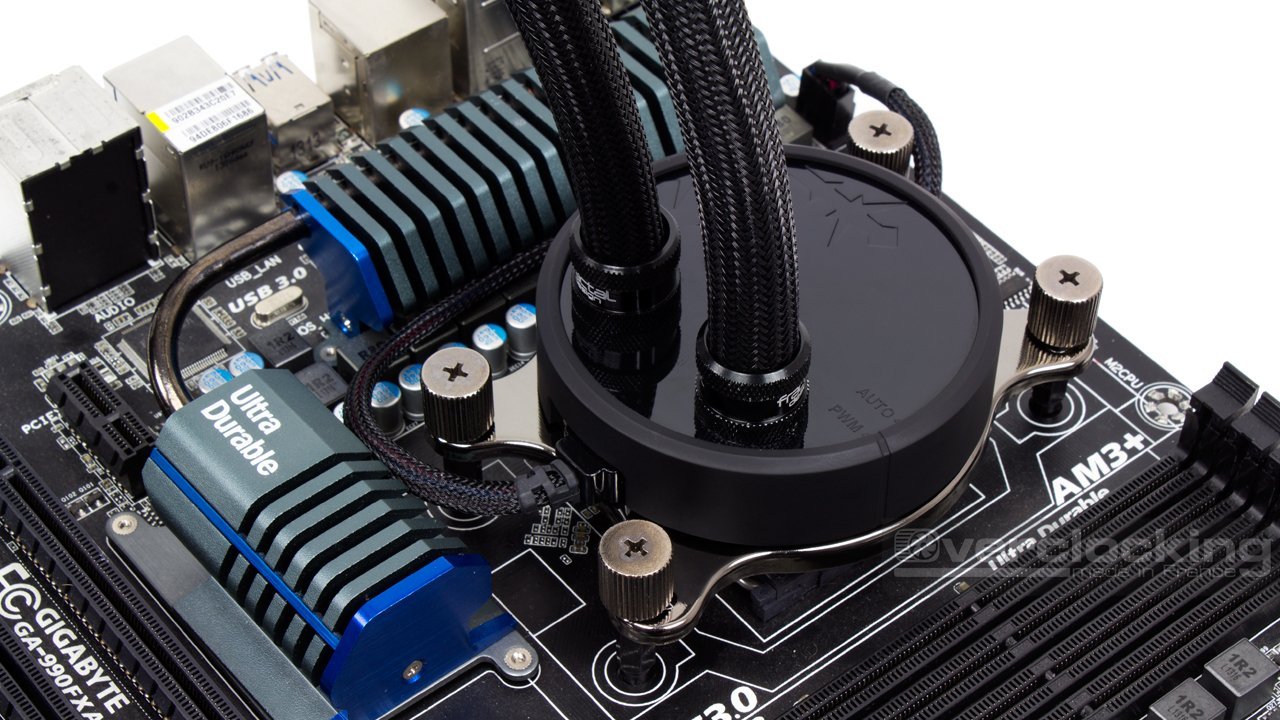

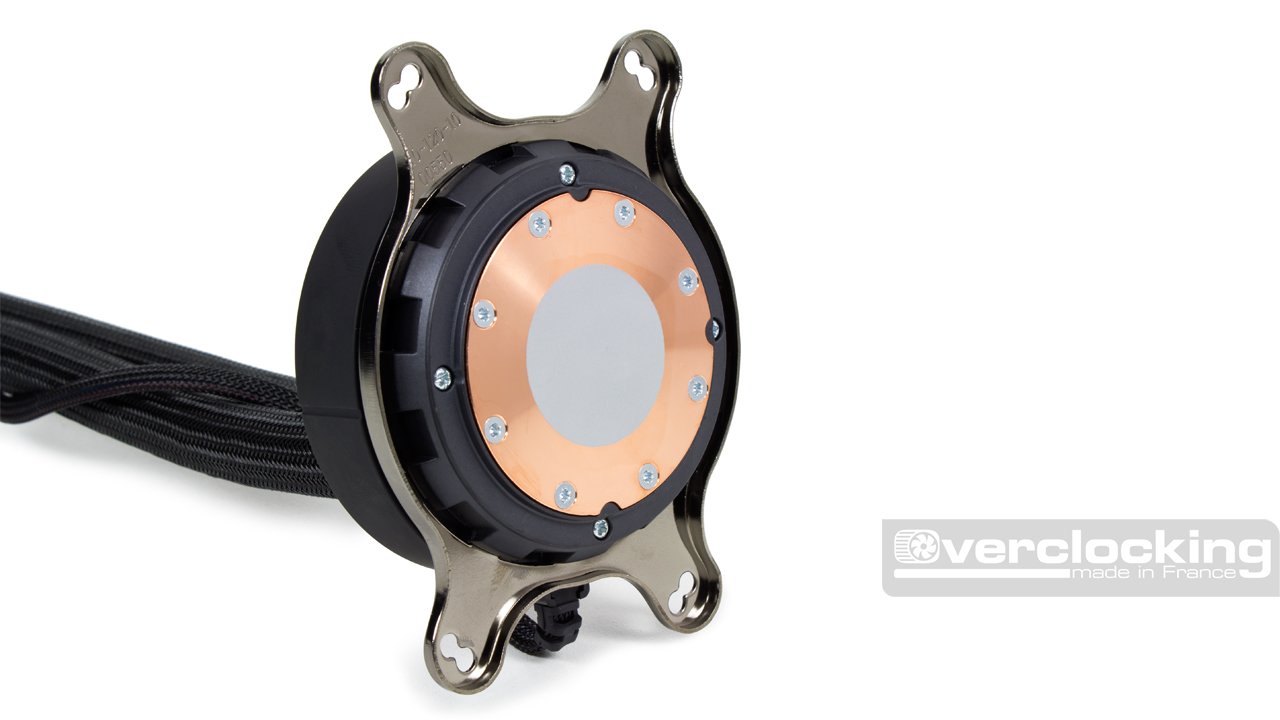

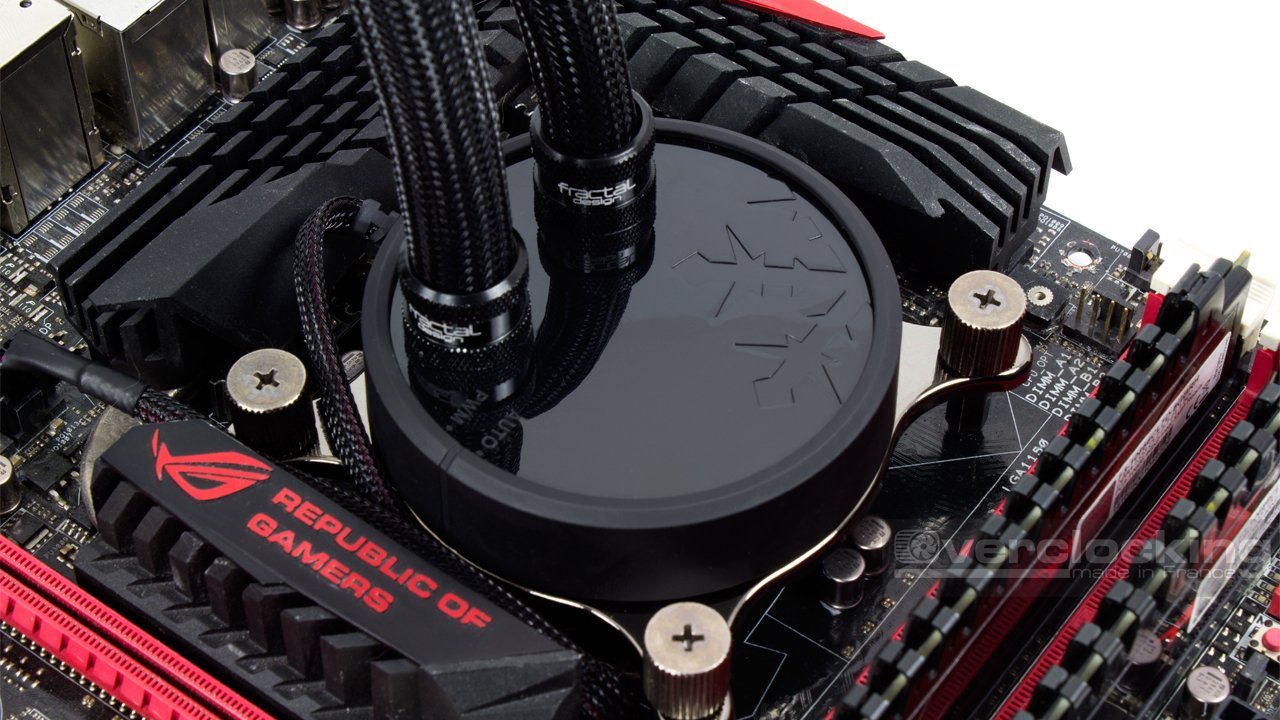

Arrive le moment où l’on doit fixer le bloc pompe sur le CPU. Ici, pas de pâte thermique à étaler puisque cette dernière est déjà appliquée sur la base en cuivre. Pour le coup, on pose sur le processeur et on visse grâce aux vis à main fournies. A la limite, peut se passer de tournevis tant elles se prennent bien en main.
Ne reste plus qu’à visser les ventilateurs sur le radiateur et à les brancher sur le HUB situé à l’arrière. Pour la pompe, on la connectera sur la prise CPU_FAN de notre carte mère.
Bref, une installation très simple et un mécanisme étudié pour nous simplifier la vie. Si l’on n’a pas de gros doigts, on pourra même tenter le montage en mode « tool-less ». Bref, en cinq minutes le montage est bouclé et on pourra utiliser notre Celsius S24 !
Bonjour, si quelqu’un passe par ici…
1) Mon boitier n’étant pas immense (Corsair Carbide SPEC-04), est ce que je peux installer le radiateur pour que les tuyaux soient à droite (côté face avant du boitier) plutôt qu’à gauche (photo de la page 4). J’ai déjà 2 ventilateurs de 120 sur le haut du boitier, mais je n’ai de l’espace disponible que vers la face avant du boitier.
2) Ayant actuellement le ventirad de base d’AMD, est ce que cela signifie que j’ai la fameuse backplate AMD d’installer sur la carte mère ?
Merci pour vos réponses.
Je viens de regarder rapidement. Officiellement, le Spec-04 ne supporte que des radiateurs de watercooling en 120 mm, je doute que ça rentre donc.
https://www.corsair.com/fr/fr/Cat%C3%A9gories/Produits/Bo%C3%AEtiers/spec-04-config/p/CC-9011109-WW#tab-tech-specs
Ensuite, y’a pas de backplate AMD de fournie avec les systèmes de montage Asetek. Donc non, pas de plaque arrière à mettre au dos de la carte mère.
Voilà, voilà 🙂
Merci à toi ! j’avais tellement tunnel sur un 240 que je n’avais même pas pensé à regarder la spec ><
