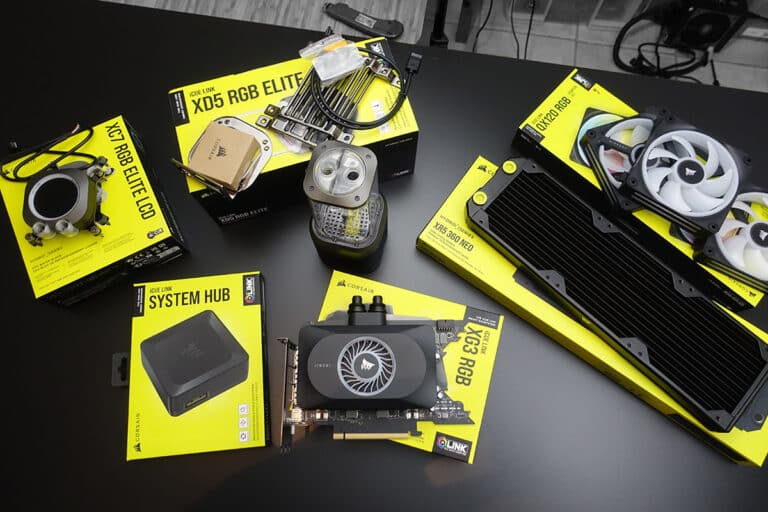

Après avoir passé en revue individuellement le waterblock pour processeur Corsair XC7 RGB Elite LCD et le waterblock GPU Corsair iCUE Link XG3 RGB Hybrid, il est temps à présent de monter une boucle de refroidissement complète avec tous les composants que nous avons reçu de la part de Corsair France. Si vous n’avez pas encore eu l’occasion de lire nos deux tests dédiés, nous vous invitons à le faire avant de débuter la lecture de ce nouvelle article. Avant de débuter l’installation de cette boucle de refroidissement custom, c’est-à-dire, composée de différents éléments indépendants, nous vous proposons de découvrir ceux dont nous n’avons pas encore eu l’occasion de vous parler : le radiateur XR5 360 NEO, le combo pompe/réservoir XD5 RGB Elite ainsi que les ventilateurs iCUE Link QX120 RGB.

Merci à Corsair France pour la mise à disposition de ces différents composants. Ceux-ci peuvent être achetés directement sur le site de Corsair qui met aussi un outil à votre disposition pour vous aider à choisir les composants les plus adaptés. Finalement le montage de la boucle attendra encore quelques jours puisque celui-ci se fera dans un boitier, mais chuuut, encore un peu de patience.

[nextpage title= »Radiateur, pompe/réservoir et ventilateurs : »]

Voyons en détails les trois composants qui feront partie intégrante de notre boucle de refroidissement, à savoir le radiateur XR5 360 NEO, le combo pompe/réservoir XD5 RGB Elite ainsi que les ventilateurs iCUE Link QX120 RGB. Ces trois composants sont assez récents et mettent en avant le principe de branchement « iCUE Link » qui vous facilitera la vie lors du montage mais çà, ce sera pour dans quelques jours.

Le combo pompe/réservoir iCUE Link XD5 RGB Elite :

C’est devenu une habitude depuis plusieurs années de trouver des systèmes de pompe combinée avec un réservoir. Cela permet notamment, un gain de place, non négligeable au sein de votre boitier. Corsair ajoute donc une nouvelle référence à son catalogue avec ce XD5 RGB Elite de couleur gris furtif mais qui est également disponible en blanc. Le tarif annoncé sur le site de Corsair est de 254,90 euros.

Le packaging reste dans l’esprit de la marque avec une boite jaune et noir que Corsair arbore sur la majorité de ses composants depuis plusieurs années maintenant. Sur la face avant, on retrouve une photo de la pompe/réservoir. Un QR Code à l’ouverture de la boite vous permet d’accéder directement à la notice d’installation.

Débutons avec la pompe qui est une version Xylem D5 PWM avec un débit max de 800 litres par heure et qui bénéficie d’une garantie de 3 ans. Il s’agit d’une pompe que l’on ne présente plus puisqu’elle a déjà largement fait ses preuves. On la retrouve d’ailleurs chez de nombreux concurrents. La pompe est surmontée d’un réservoir ayant une contenance de 330 ml ce qui est largement suffisant.

En ce qui concerne les entrées et sorties, elles sont au nombre de trois au niveau de la pompe. Ce choix est fait afin de vous laisser la plus grande liberté dans la conception de votre boucle de refroidissement. Le sommet du réservoir bénéficie aussi de deux entrées. Cette XD5 dispose aussi d’un rétroéclairage RGB qui se compose de pas moins de 22 LED RGB paramétrables individuellement. On retrouve aussi à l’intérieur du réservoir un tube plongeur dont le rôle est d’éviter la création d’un « cyclone » et de faciliter l’élimination des bulles d’air au sein de votre circuit liquide. La XD5 RGB Elite dispose aussi d’un capteur de température intégré.

Cette nouvelle pompe/réservoir est compatible « iCUE Link », c’est-à-dire une connectivité sans effort grâce à un seul câble. Nous y reviendrons en détails lors de l’installation de la boucle de refroidissement. On retrouve aussi sur la base, à côté du connecteur iCUE Link, un interrupteur qui sera utile lors de l’amorçage de la pompe mais nous y reviendrons en détails lors de l’installation.

Enfin, pour terminer, nous retrouvons au sein du bundle trois système de fixation. Le premier est un support standard pour fixer la basse de votre XD5 RGB Elite alors que les deux autres vous permettent de venir le fixer soit sur un ventilateur de 120 soit de 140 mm.

Le radiateur Hydro X Series XR5 360 NEO :

Passons au second élément indispensable à tous circuits de refroidissement liquide : le radiateur. C’est lui qui va permettre de dissiper la chaleur hors de votre circuit. Habituellement un radiateur de 240 mm suffit largement pour dissiper la chaleur du waterblock CPU. Pour notre configuration, le GPU bénéficie lui aussi d’un waterblock, c’est pourquoi nous avons opté pour le Hydro X Series XR5 NEO de 360 mm. Corsair dispose dans sa gamme de plusieurs modèles allant de 120 à 420 mm.

Notre exemplaire est tarifé à 78,90 euros. Ces séries se distinguent par l’épaisseur du radiateur qui est de 30 mm pour les XR5 et de 54 mm pour les XR7. Les radiateurs disposent d’une base en cuivre et sont de couleurs noir mat. Ce radiateur XR5 306 NEO pourra donc accueillir trois ventilateurs de 120 mm.

Le cœur du radiateur est en cuivre et les ailettes de refroidissement font 45 microns d’épaisseur. Petit rappel, avant de choisir un radiateur, n’oubliez pas de vérifier la compatibilité de la taille ainsi que de l’épaisseur avec votre boitier.

Les ventilateurs iCUE Link QX120 RGB :

Le pack que nous avons reçu est un pack de démarrage qui en plus des 3 ventilateurs iCUE Link QX120 RGB est fourni avec le HUB iCUE Link. Il est bien sur tout à fait possible d’acquérir les ventilateurs sans ce HUB mais alors à la pièce. Ce kit de démarrage est tarifé à 159,90 euros. Les ventilateurs sont aussi disponibles en blanc et au format 140 mm.

Le principe de ces nouveaux ventilateurs est de pouvoir s’empiler entre eux en ne nécessitant qu’un seul câble qui permettra la gestion de la vitesse ainsi que du rétroéclairage RGB. En parlant de rétroéclairage, chaque ventilateur dispose de 34 LED RGB réparties sur deux zones lumineuses de chaque côté. Une autre nouveauté est la présence d’un capteur de température à l’arrière du ventilateur.

Le contrôle PWM vous permet d’ajuster précisément la vitesse de vos ventilateurs pour que ceux-ci ne fonctionnent qu’à la vitesse nécessaire, ce qui réduit leur bruit, tandis que la prise en charge du mode « Zero RPM » signifie qu’ils peuvent s’arrêter complètement à des charges faibles. En ce qui concerne les caractéristiques, la vitesse de rotation comprise entre 400 et 2400 RPM, un débit d’air max de 63,1 CFM, le tout pour des nuisances sonores max de 37 dBA.

L’installation, encore un peu de patience :

Comme nous l’avons laissé sous entendre, si au départ une installation hors boitier était prévue, nous trouvions plus pertinent d’installer cette boucle de refroidissement au sein d’un boitier. Nous monterons donc une configuration à base de la carte mère ROG Maximus Z790 Extreme, d’un i7-13700K ainsi que d’une carte graphique NVIDIA RTX 4080 Founders Edition. En ce qui concerne le dit boitier, nous attendons confirmation avant de vous en parler !

Merci à Corsair France pour la mise à disposition de ces différents composants et rendez-vous très bientôt pour la quatrième et dernière partie de ce test consacré aux composants Corsair iCUE Link.
