Test : KFA2 RTX 3060 EX

0

Spécifications et PCB :

Les spécifications techniques :

En terme de fréquence, celle de base est annoncée à 1320 MHz quant le Boost pointe à 1807 MHz. Les 12 Go de mémoire G-DDR6 quant à eux tournent à 1750 MHz (360 GB/s) sur un bus de 256 bit. Notre RTX 3060 EX bénéficie d’un léger overclocking d’usine, puisque les spécifications données par de NVIDIA recommande un Boost de 1777 MHz.

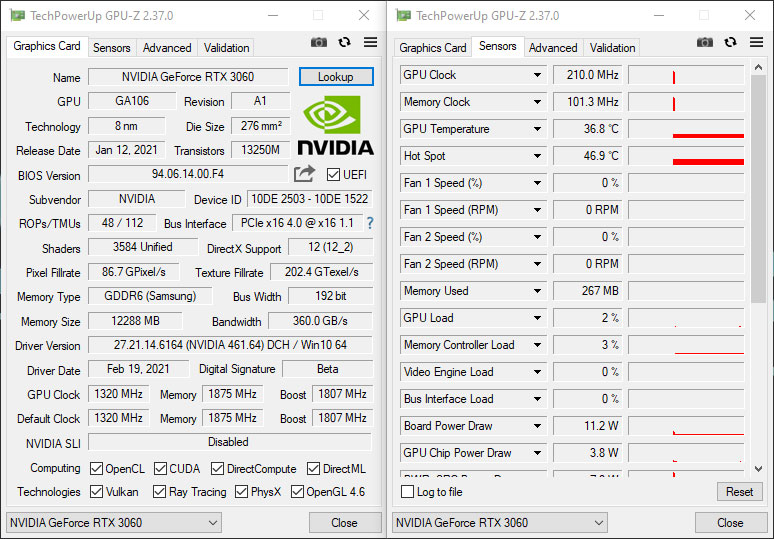

Petit passage par GPU-Z afin de vérifier que les informations lues sont bien correctes. La fréquence GPU est bien de 1320 MHz, et la fréquence Boost de 1807 MHz. N’oubliez pas que cette dernière sera supérieure lors des benchmarks selon la qualité de votre puce et déterminée par GPU Boost 4.0. La mémoire a une fréquence de 1750 MHz. Nous vous rappelons le fonctionnement du GPU Boost ici.

Le PCB :

Débutons par ôter les vis se trouvant au niveau de la backplate ainsi que celles tenant en place le radiateur sur la puce GPU. Observons le PCB de notre sample en détails. Tout d’abord, pas de surprise, la puce qui équipe notre modèle est bien la GA106 dont la taille est de 276 mm².

Pour aller plus loin :
Les PC de la Tweak League sont en route

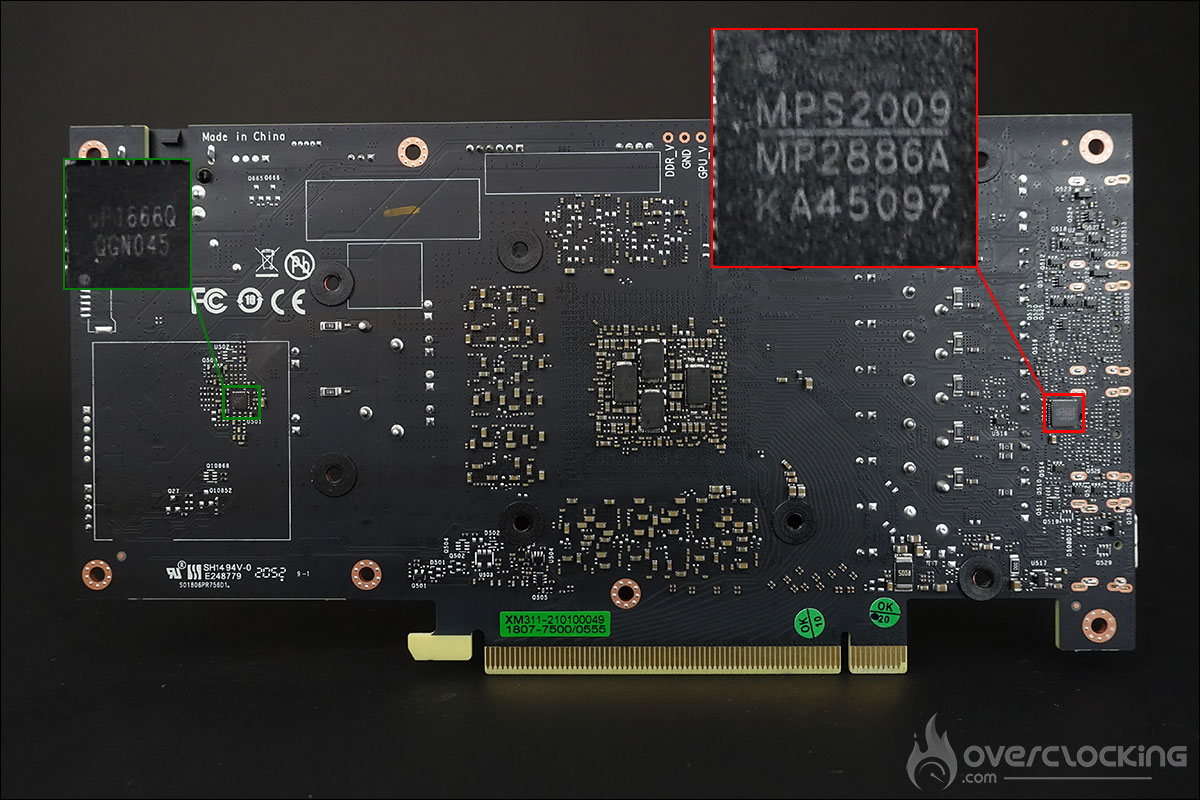

Occupons-nous à présent des VRM, Voltage Regulator Module, c’est-à-dire le module de régulation de la tension. C’est le contrôleur MP2886A de la marque Monolithic Power, placé à l’arrière du PCB, qui va alimenter le GPU avec la bonne tension et le bon courant. Ce dernier peut en gérer six, mais notre RTX 3060 EX en possède cinq. Le nombre de phases est souvent déterminé par le besoin de courant de la puce graphique. Plus celle-ci a besoin de courant et plus il y a de phases.

Publicité

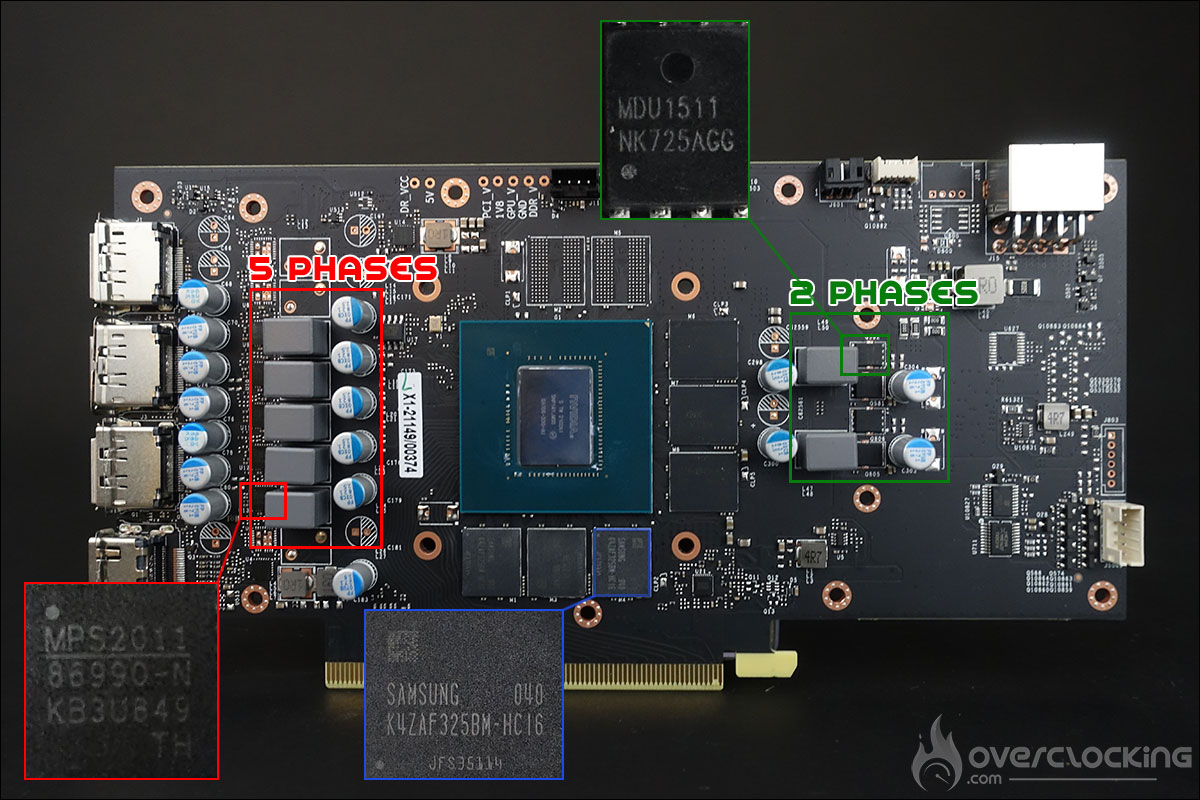

On retrouve ensuite les mosfets toujours de la marque Monolithic Power. Les mosfets sont les éléments à tenir bien au frais et sont souvent surmontés d’un radiateur. Ce sont eux qui vont convertir le courant continu puisque notre GPU ne fonctionne pas en 12 ou 5 volts, mais sur une tension plus faible souvent située aux alentours de 1 volt. Notons aussi pour terminer, la présence de points de tension intégrés directement sur le PCB.

Les puces mémoires :

Les deux phases de la mémoire sont contrôlées par une puce uP 1666Q. La puce est située à l’arrière du PCB dans le coin gauche. En ce qui concerne les puces mémoires GDDR6, elles sont au nombre de six, des K4ZZAF325BM-HC16 et sont fabriquées par Samsung. Elles devraient bénéficier d’un bon potentiel en overclocking.
