Test : be quiet! Dark Base 700

Installation

Nous avons vu ce qui se passait à l’extérieur et à l’intérieur, ne reste maintenant plus qu’à voir comment se passe l’assemblage. Pour cela, même topo que les fois précédentes, notre configuration de test intègrera les composants suivants :

• Carte mère : ASUS Maximus VI Extreme
• Carte graphique : ASUS HD 7970
• Ventirad Cryorig H7 Quad Lumi
• Alimentation Corsair HX850

L’alimentation :

On commence cette étape d’installation par mettre en place notre bonne vielle HX850 de chez Corsair. Dans ce Dark Base 700, la mise en place de notre bloc d’alimentation se fait simplement en glissant notre alim par le côté. Le bloc repose bien sur les patins en caoutchouc, ne reste maintenant plus qu’à visser le tout par l’arrière et le tour est joué. Une installation classique mais on ne peut plus simple.

Le stockage :

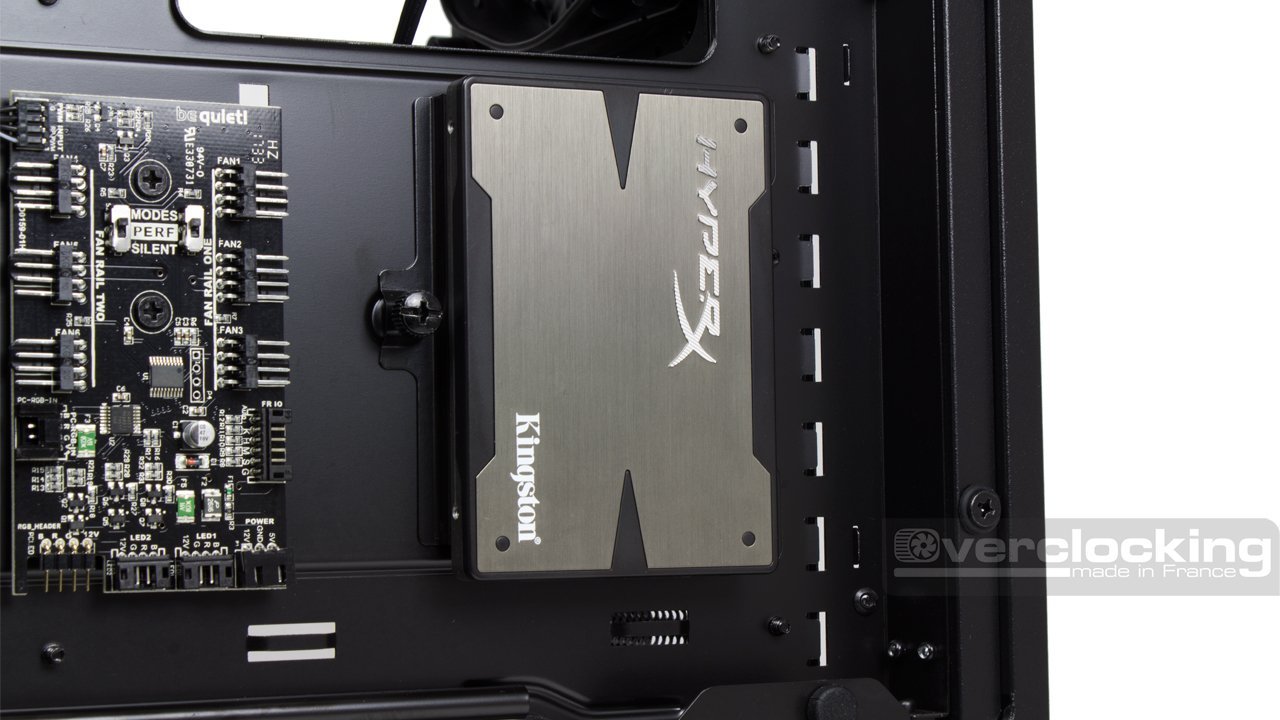

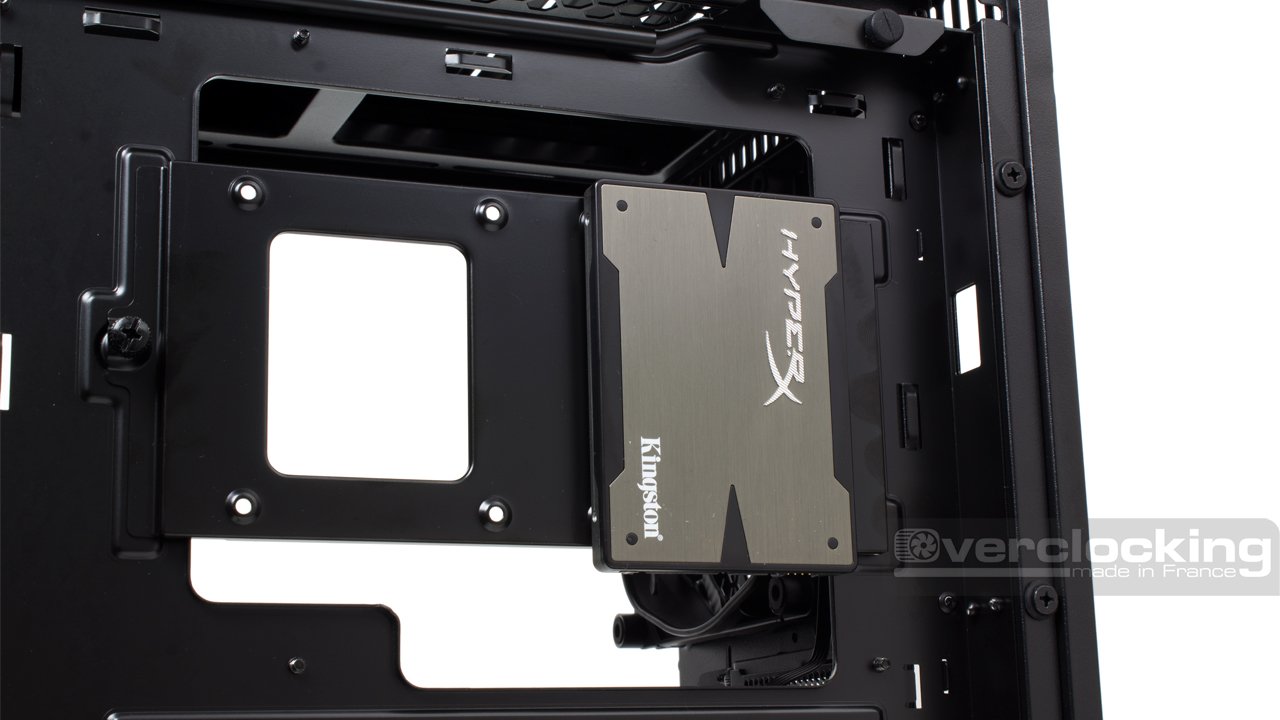

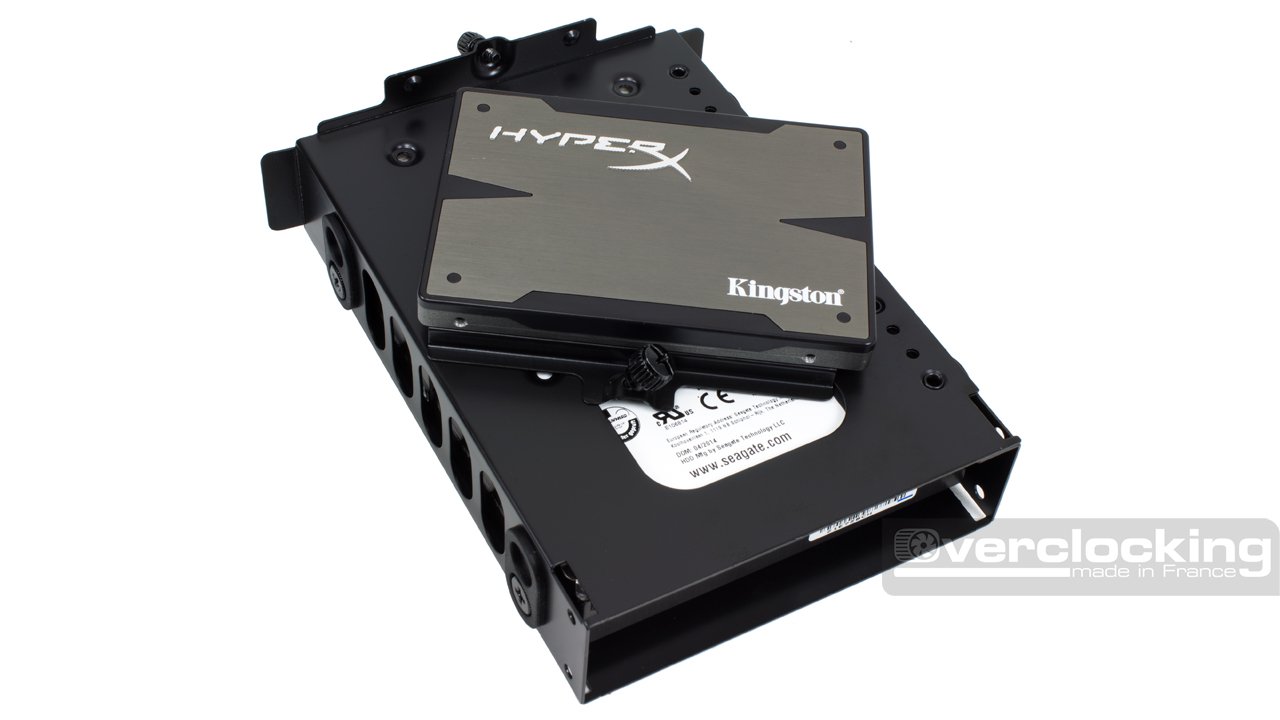

Pour l’installation d’unité 2.5’ on aura du choix. Soit on installe notre SSD sur les platines arrières, soit on monte le tout dans les paniers HDD. Dans les deux cas, il faudra passer par le tournevis puisqu’aucun dispositif « tool-less » n’est présent.

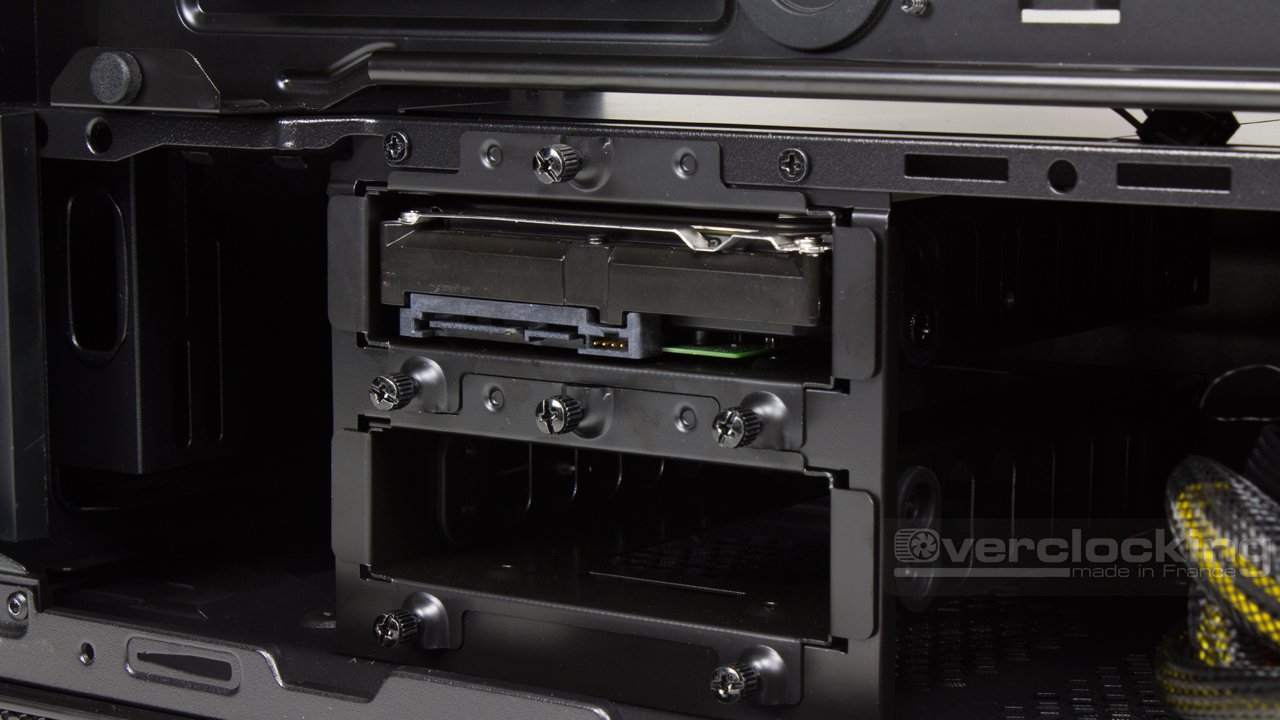

Concernant le stockage 3.5’, même topo, on glisse notre HDD dans un des paniers, on le visse à l’intérieur et on remet l’ensemble à sa place. Notez qu’on aura la possibilité d’installer jusqu’à sept disques durs 3.5’ ou neufs unités 2.5’… A condition d’avoir les supports correspondants, mais dans tous les cas, ça laisse de quoi voir venir.

La carte mère, ventirad, carte graphique :

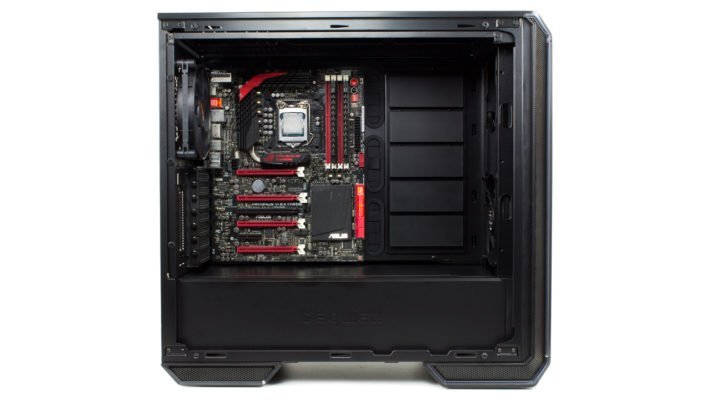

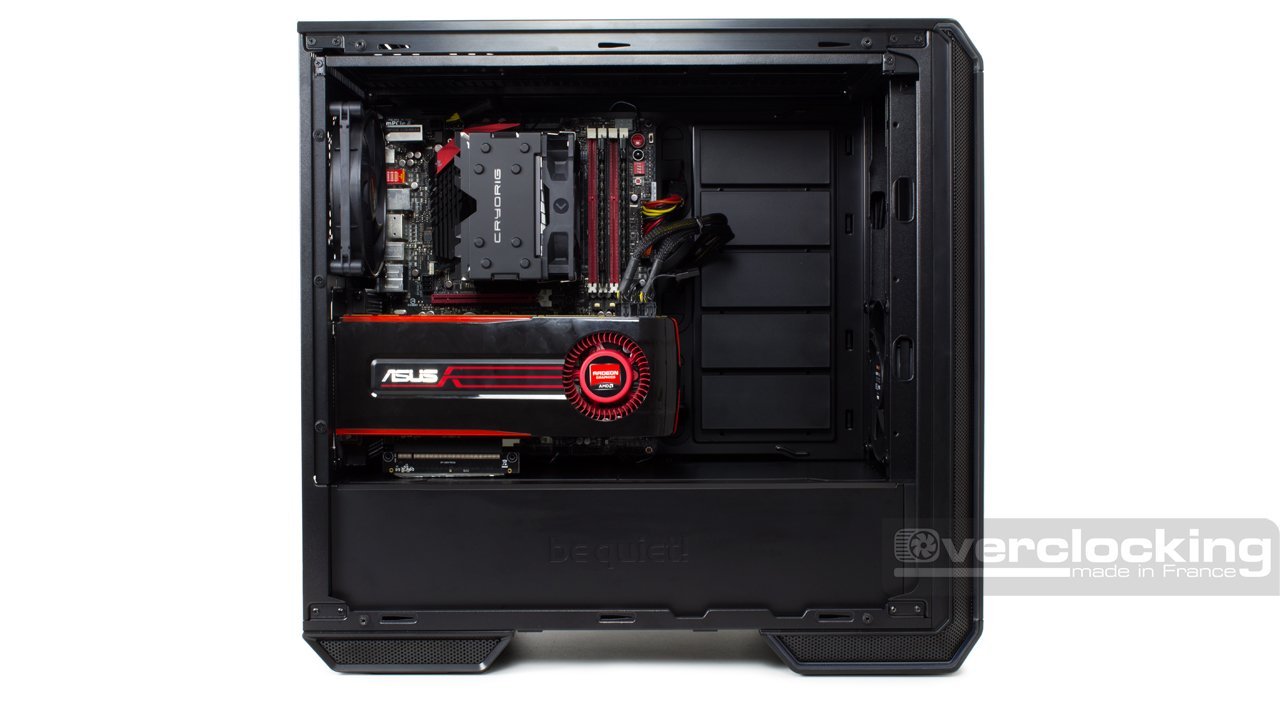

Dans le Dark Base 700, l’installation de la carte mère se fait tout naturellement. Effectivement, il s’agit du système classique : on dépose notre carte mère dans son emplacement prévu et on la visse dans le boîtier. Ici, pas d’entretoises à visser, elles sont déjà en place. Bref, simple comme bonjour. Attention toutefois à la notice puisqu’en français les vis de la carte mère sont notées « montage lecteur optique » alors qu’en anglais : « motherboard mounting ». Petite erreur de traduction.

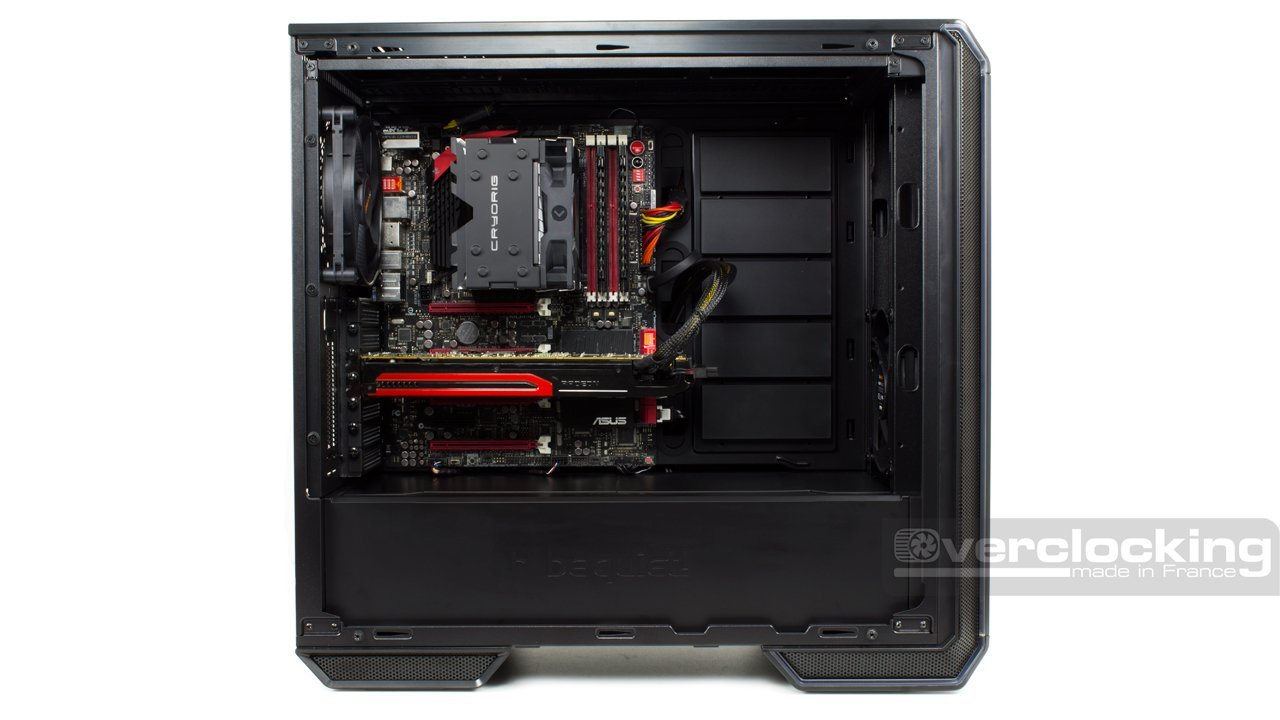

Pour le ventirad CPU, rien de compliqué, on dispose la backplate au dos de notre carte via le large accès backplate. On terminera son installation en suivant les étapes détaillées dans le manuel d’installation fourni par le constructeur.

Enfin, pour la carte graphique, deux options : soit l’installation à la verticale (riser requis), soit la mise en place se fait à l’horizontale. Dans le premier cas, on viendra libérer les équerres verticales maintenues par un petit support. On installe le riser, on y branche notre carte graphique et on la fixe sur les supports verticaux. Pour une installation à l’horizontale, même constat, sauf qu’on aura pas de riser à rajouter.

Le câblage :

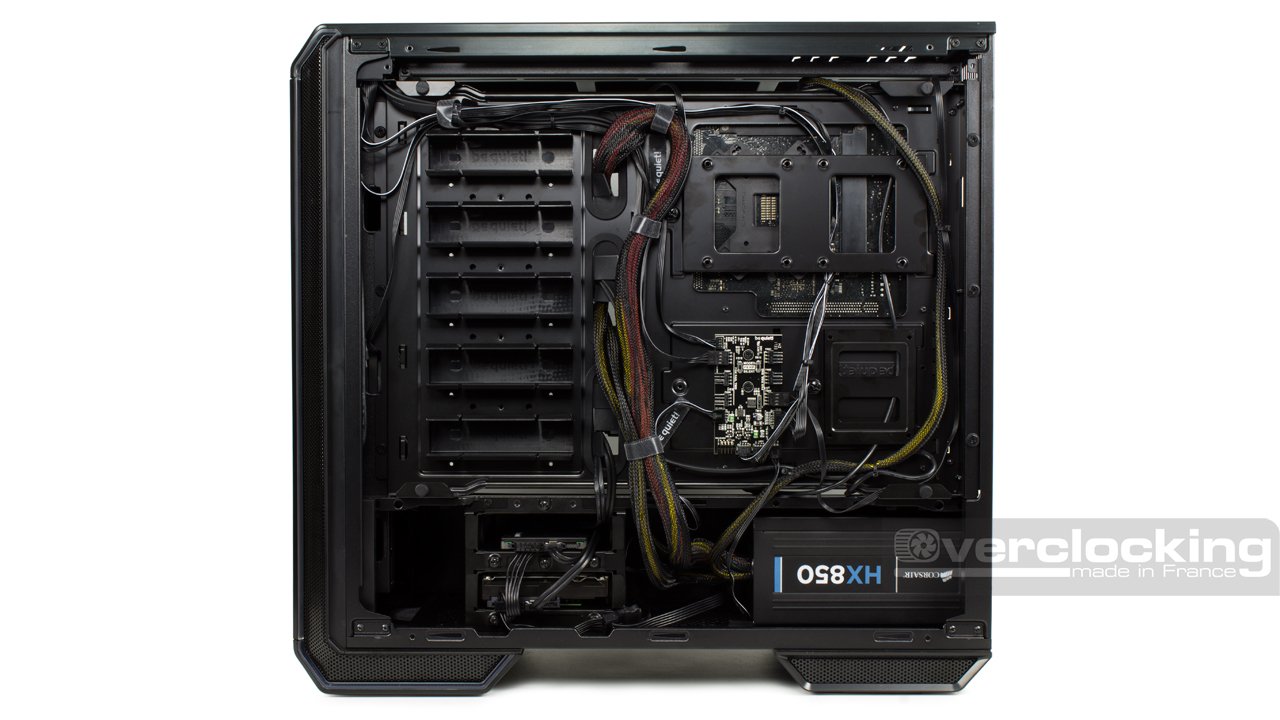

A l’arrière du plateau de la carte mère, on retrouvera environ 2.7 cm, un espace généreux pour le passage de nos câbles. On pourra regrouper le tout sans avoir peur de ne pas pouvoir refermer le boîtier.

Le routage des câbles se fait naturellement puisque nous avons pas mal d’espace et des passages de câbles un peu partout. On peut donc faire passer nos connecteurs comme bon nous semble et ainsi, gérer au mieux la longueur des câbles. Pour les plaquer, on aura nos fameuse bandes velcros ou on pourra utiliser des colliers en nylon si on en a déjà.

Bref, pour l’organisation, c’est simple :

• L’ESP12V du CPU se faufile par le haut en longeant l’arrière du boîtier
• L’ATX 24 pin passera par la gauche tout comme les connecteurs PCIe
• La connectique du F_PANEL passera par le bas

En revanche, le PCB pour la gestion des ventilateurs et bandes de LED rajoute pas mal de fils supplémentaires que l’on regroupera ensemble.

Le RGB :

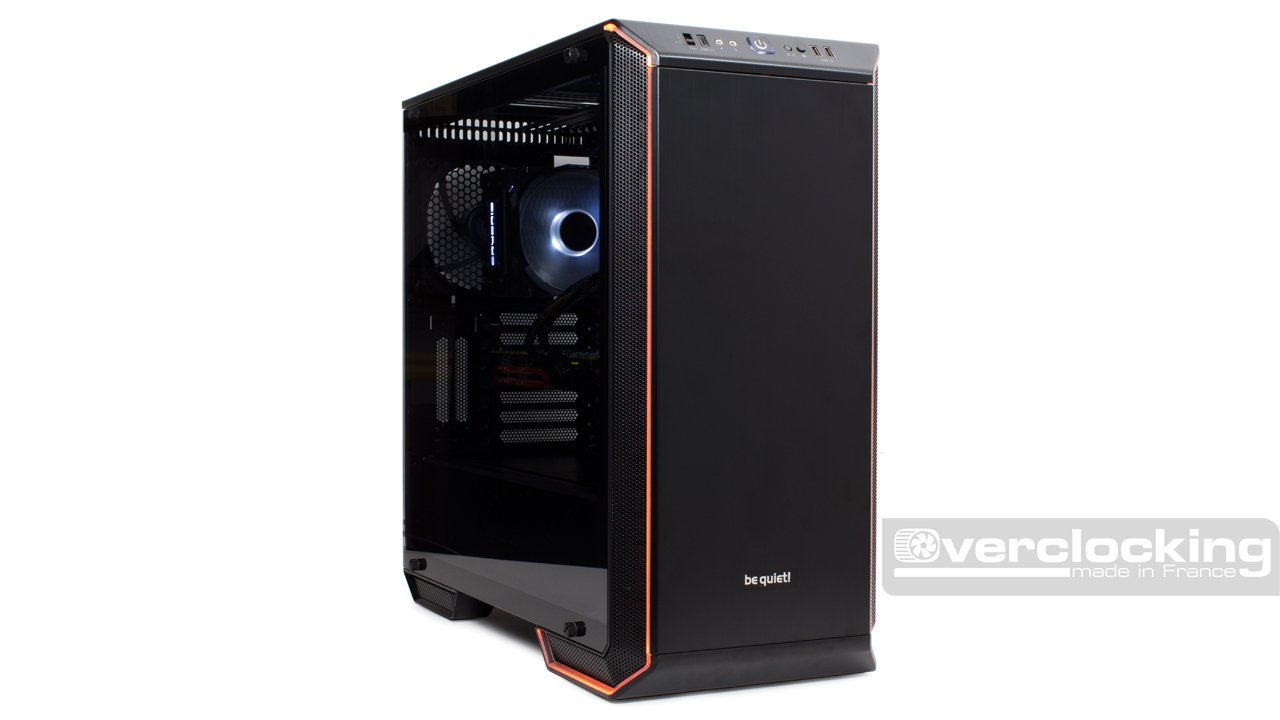

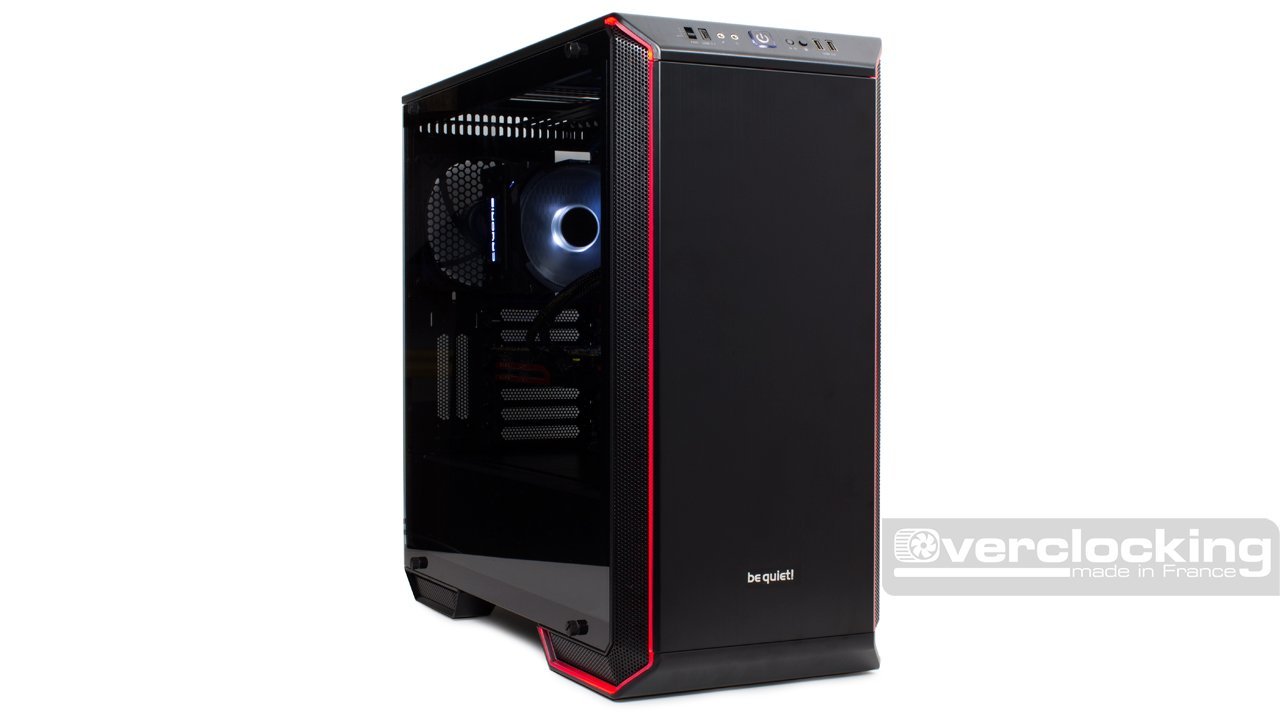

Avant de passer à la suite, petit aparté concernant l’éclairage RGB du Dark Base 700. Ici, il prend la forme d’un liseré qui court de part et d’autre de la façade et se prolonge jusqu’au pied avant du boîtier. La liste des effets de base n’est pas bien longue avec un effet breathing sur la couleur sélectionnée ou avec défilement de toutes les couleurs. La sélection des couleurs/effets, se fait en appuyant sur un seul bouton jusqu’à obtenir l’effet désiré.

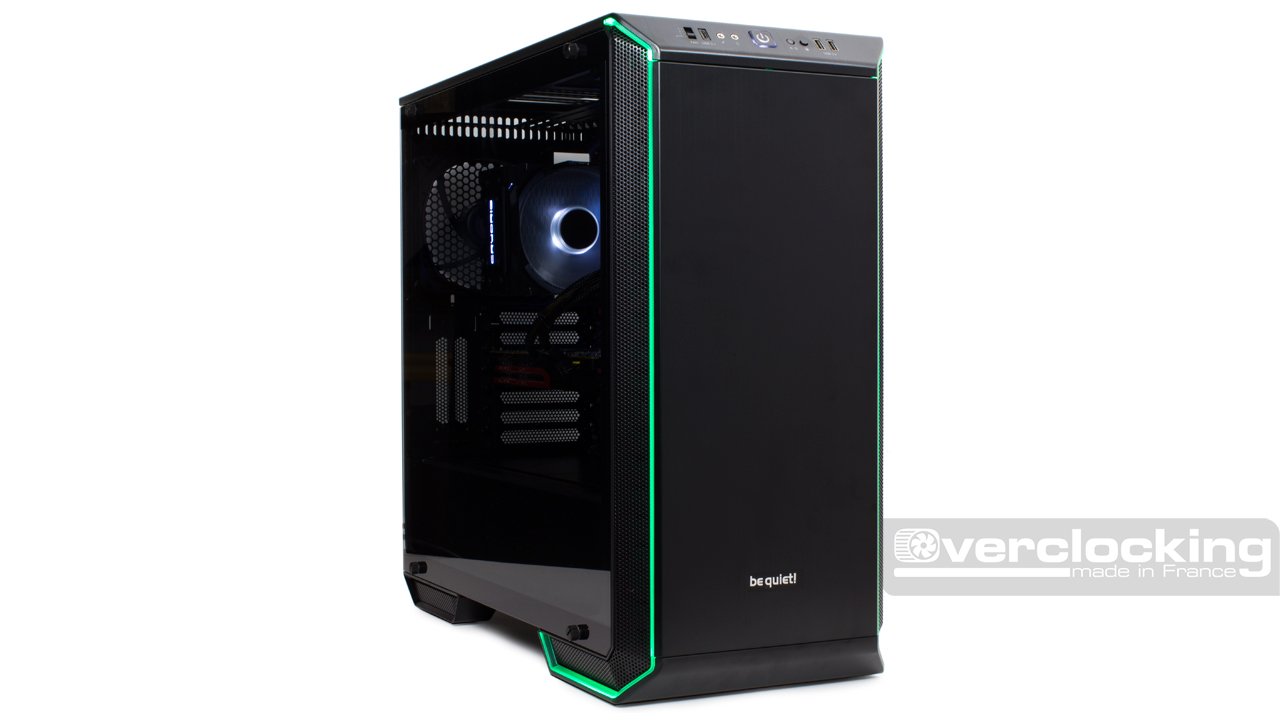

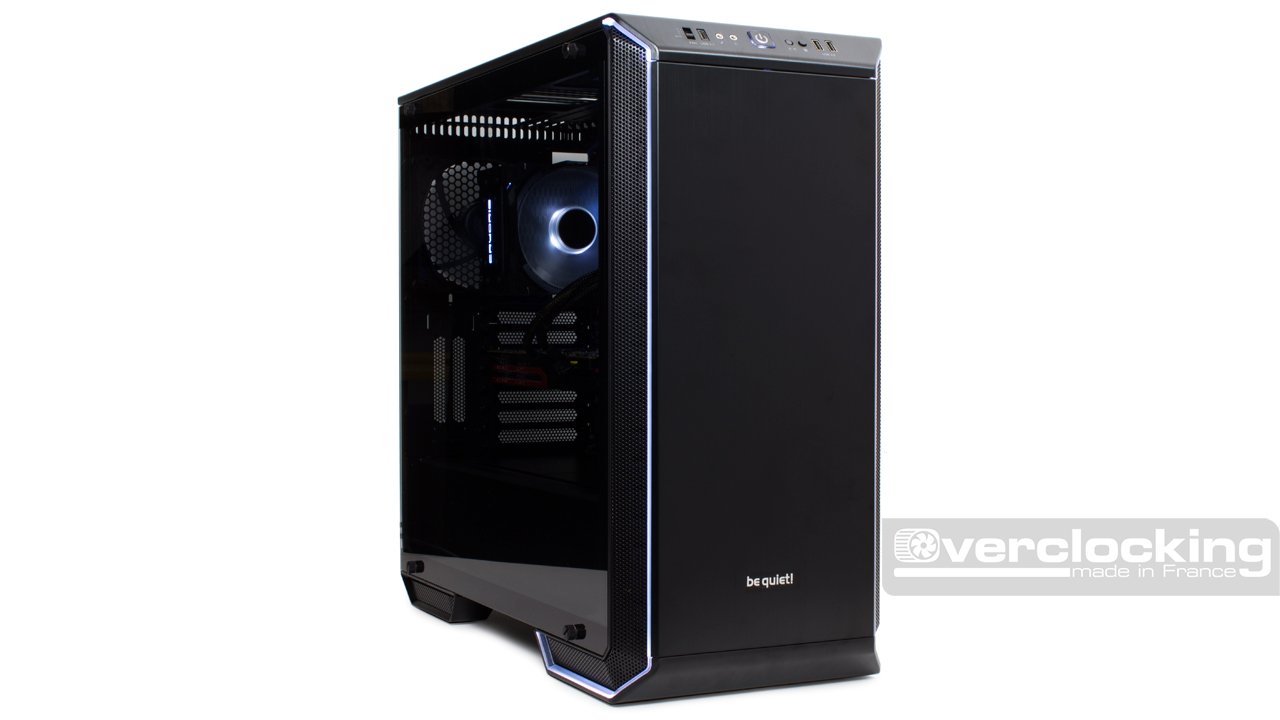

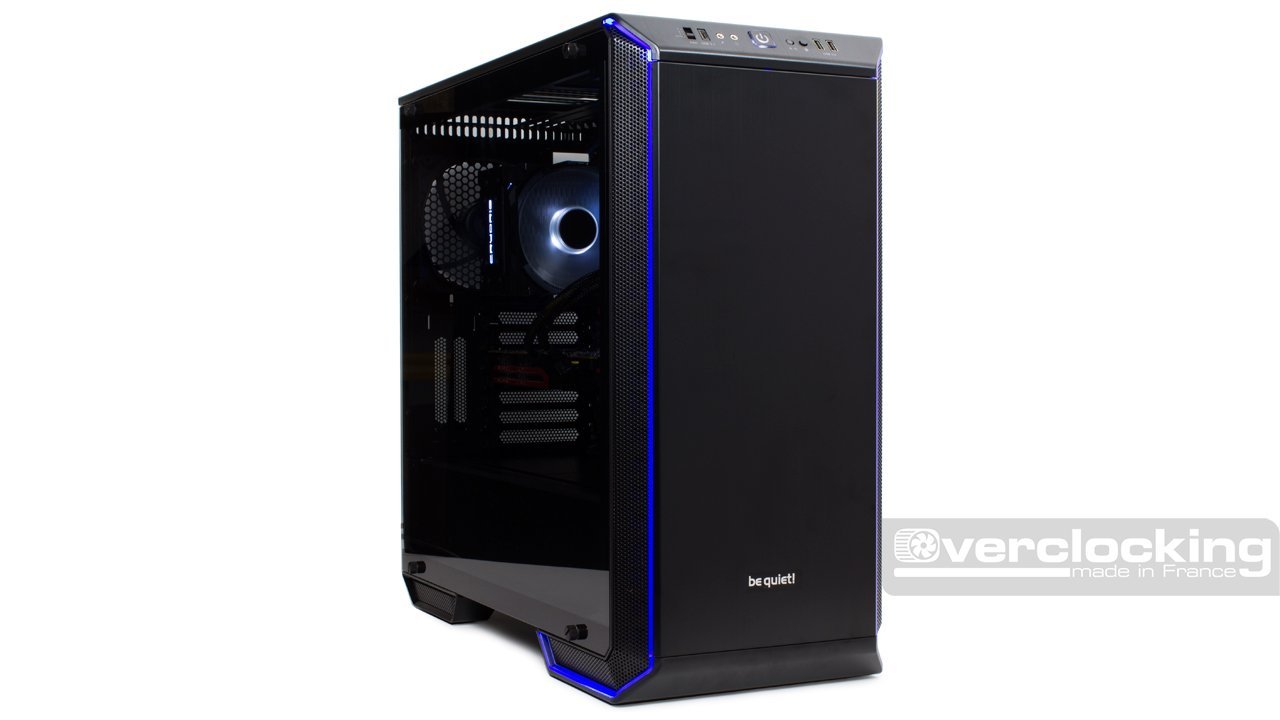

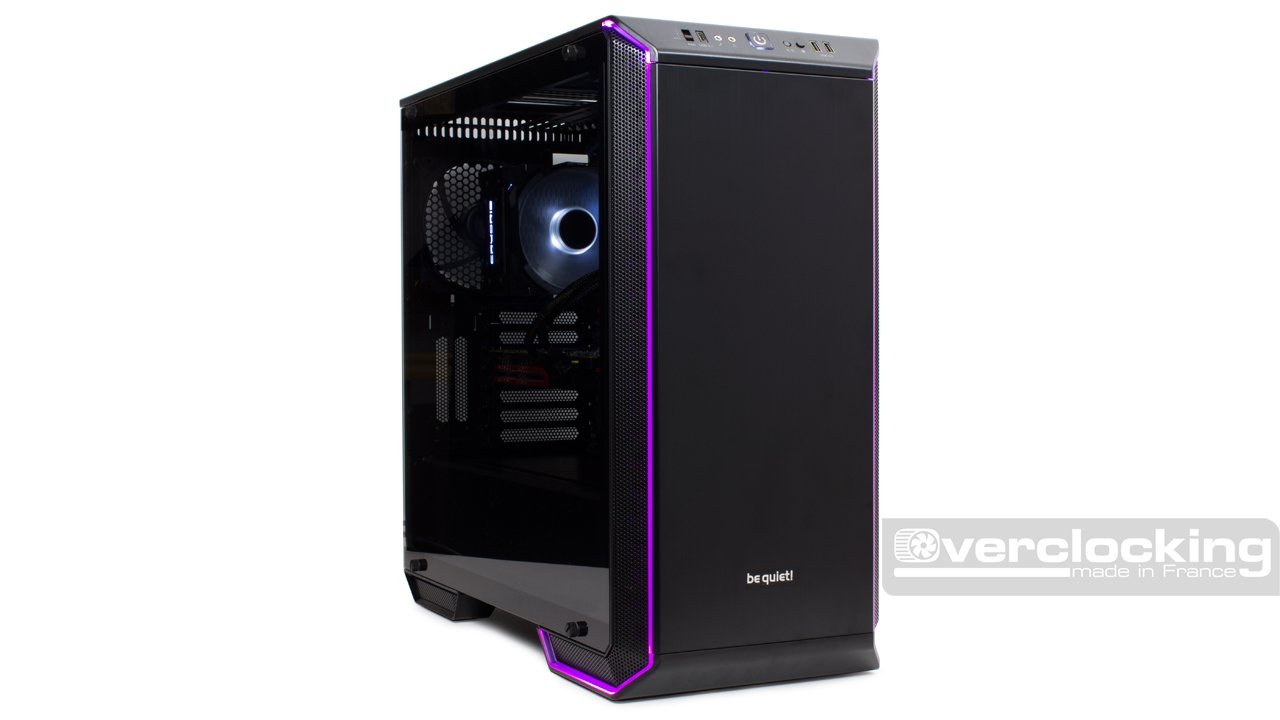

Les couleurs, parlons-en. Le Dark Base 700 pourra afficher du bleu, vert, rouge, blanc, violet et orange. Globalement, leur rendu est bon avec une bonne intensité et une lumière uniforme. Toutefois, le blanc vire légèrement sur le bleu, mais c’est classique avec ce type d’éclairage.

Globalement, cette étape d’installation se passe bien, et on retrouve de la place pour le passage de nos câbles. Nous n’avons pas de remarques particulières à faire concernant le Dark Base 700 puisque l’on retrouve un boîtier pratique sans incohérences.
