Test : NZXT N7 Z690

0

Le PCB et les connectiques :

Les outils pour clocker :

Débutons avec les éléments insérés sur le PCB et qui peuvent s’avérer être des outils intéressants pour les overclockeurs. Ils seront bien entendu peu nombreux puisque cette carte ne se destine pas du tout à l’overclocking.

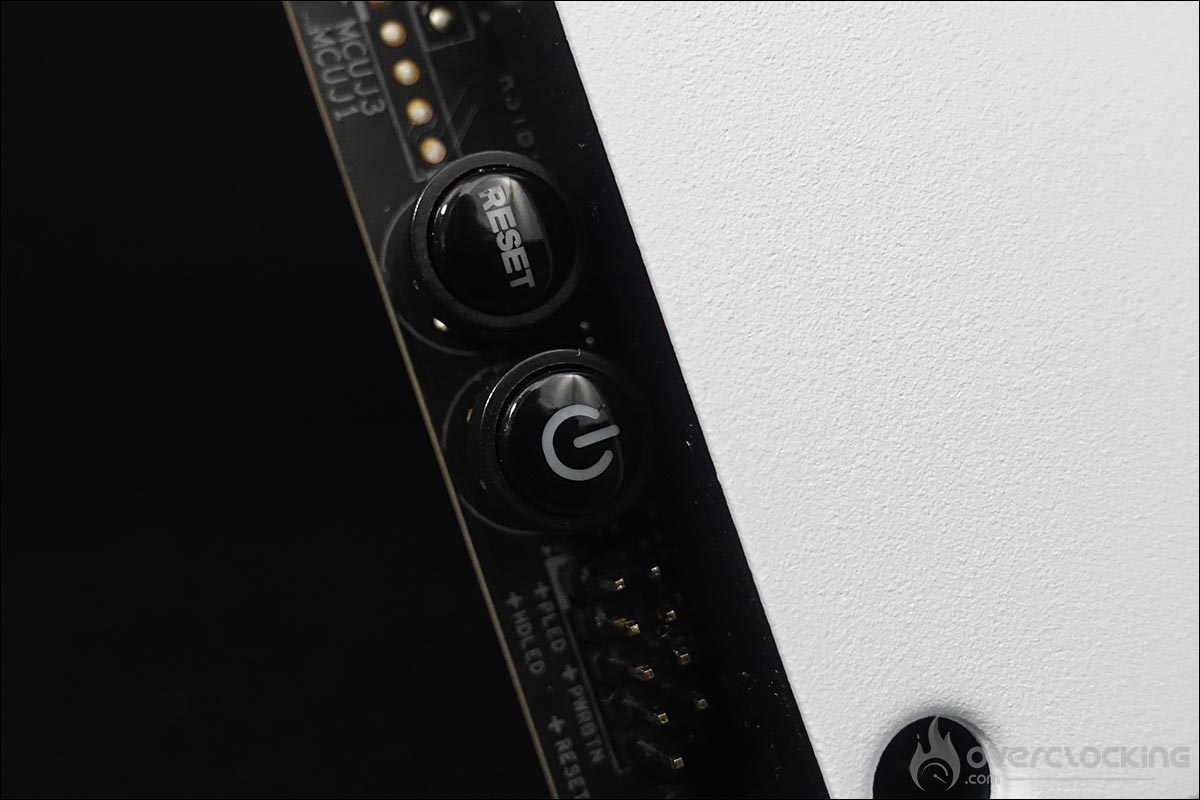

  • Le bouton power : permet la mise sous tension de la carte mère.
  • Le bouton reset : permet de redémarrer la carte mère en cas d’échec.
  • Le CLR CMOS : permet d’effacer les paramètres du BIOS afin de revenir à ceux par défaut.
  • Le Q LED : 4 diodes (CPU – DRAM – VGA – BOOT) qui permettent de diagnostiquer les erreurs lors du boot de la carte. Si l’une d’entre elles reste allumée, c’est que le composant qui lui correspond pose problème.



Les connectiques :

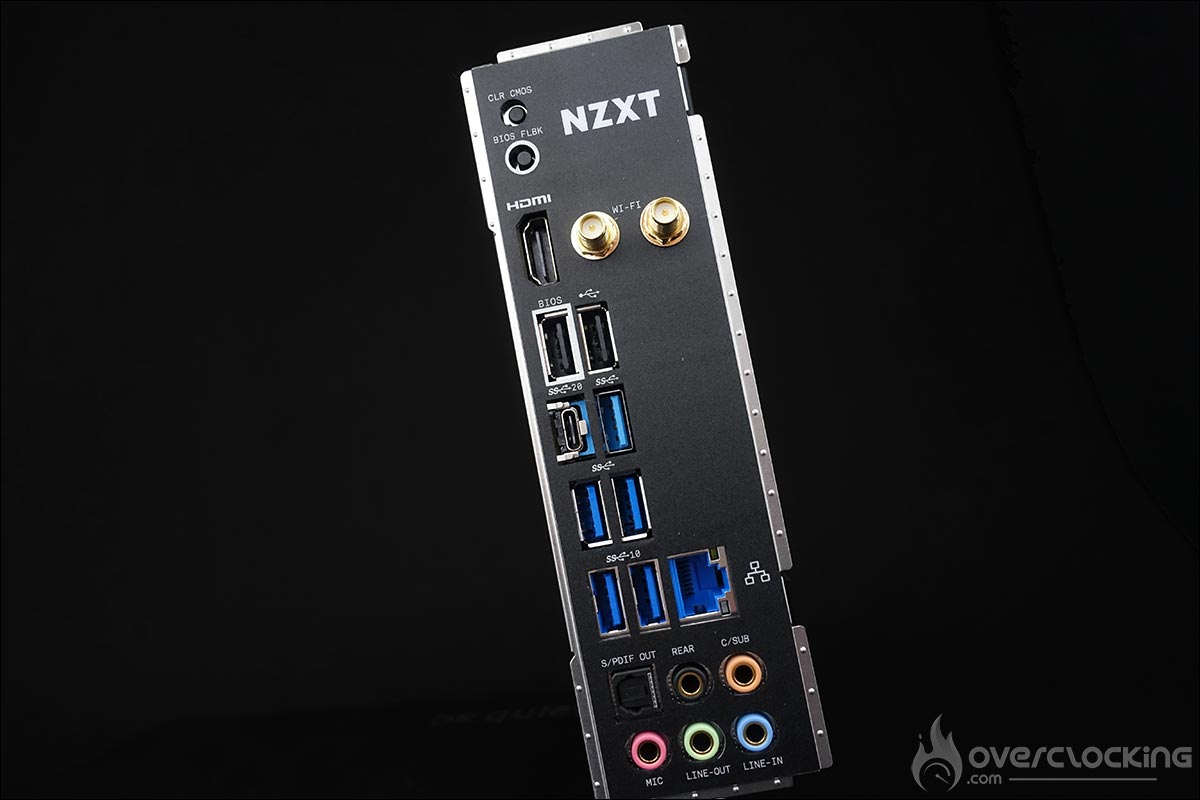

La façade arrière dispose des éléments suivants. Tout d’abord le Clear CMOS, le bouton BIOS Flashback ainsi que les supports d’antennes pour le Wi-Fi dual band. La carte dispose de 2 USB 2.0, de 3 USB 3.2 Gen 1, de 1 USB 3.2 Gen 2×2 Type-C, de 2 USB 3.2 Gen 2, de 1 HDMI, de 1 LAN (RJ45), de 1 Optical S/PDIF Out et des différentes sorties audio. Enfin, la partie audio est assurée par une puce Realtek ALC1220.



Pour aller plus loin :
Des Ryzen "Zen 4" sur les cartes mères AM4 existantes ?

Le PCB :

La conception du PCB de ce modèle NZXT N7 Z690 est encore très certainement sous-traitée par ASRock. Il s’agit là d’un très bon choix au vu de la bonne réputation d’ASRock. Elle semble d’ailleurs partager un PCB assez proche de la version Z690 Steel Legend 6E DDR4.

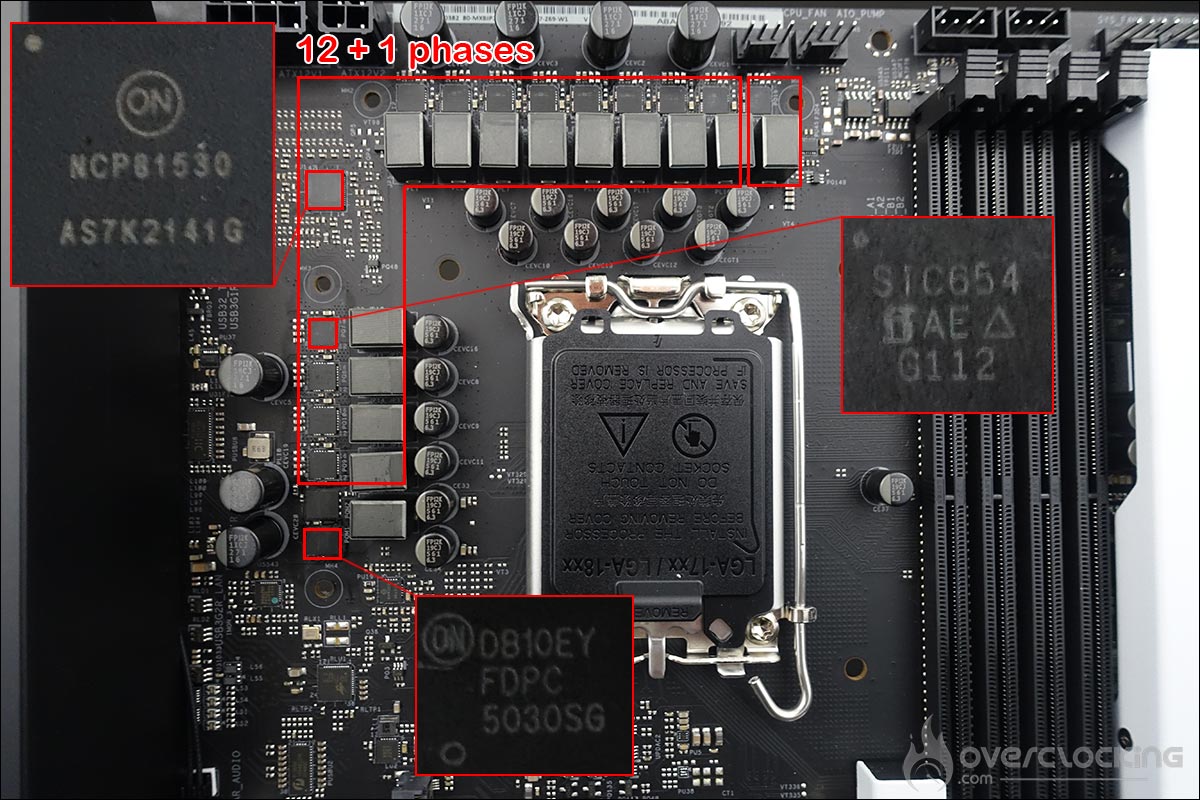

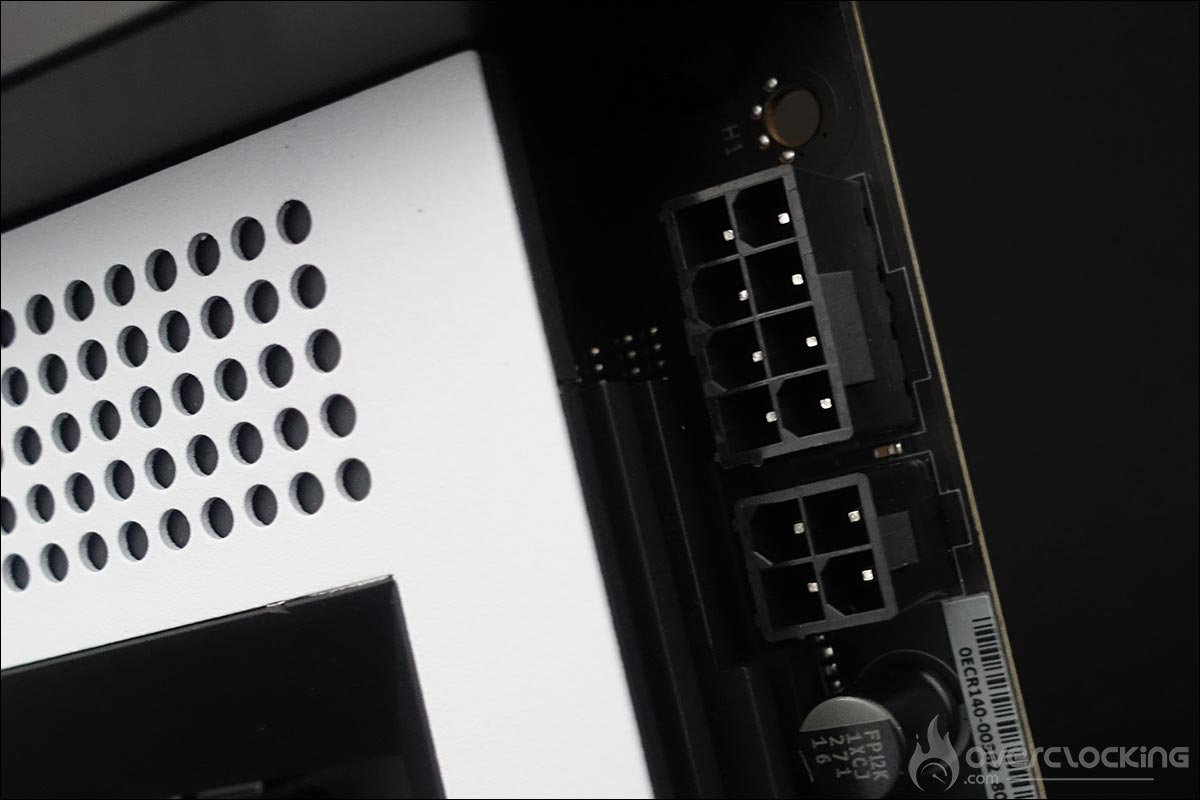

La carte mère se base sur une alimentation en 12 + 1 phases DrMOS. La partie en charge du CPU se compose de 12 phases avec un contrôleur numérique est le modèle OnSemi NCP81530 avec en réalité 6 phases placées en parallèle.

Les 12 mosfets sont quant à eux tous des SIC654A de 50A. Il s’agit des mêmes mosfets que ceux utilisés par ASRock sur certains de ses modèles comme la Steel Legend. Au vue de sa conception, nul doute que la marque de fabrique d’ASRock se trouve derrière cette NZXT N7 Z690.
