Test : NZXT N7 Z690

0

La NZXT N7 Z690 :

Le bundle :

Un petit tour par le bundle de cette NZXT N7 Z690 afin de voir si celle-ci bénéficie « d’objets particuliers ». Globalement, on retrouve un bundle assez standard avec les deux traditionnels câbles SATA, l’antenne Wi-Fi, le manuel de la carte mère et 2 vis pour SSD. C’est une chose habituelle, NZXT se contente d’un bundle très light. Maintenant quand on voit son tarif de 299,99 euros, c’est assez logique.



Nouvelle N7 et support du PCIe 5.0 :

Comme nous vous le disions dans l’introduction, cette NZXT N7 Z690 est architecturée autour du nouveau chipset d’Intel, le Z690. Cette carte mère change de socket puisque nous passons du LGA-1200 (Z490/Z590) au socket LGA-1700. La raison est simple, la taille du CPU est plus grande.

Le socket LGA-1700 dispose donc de 1700 pins, contre 1200 pour le précédent. Vous devrez peut-être investir dans un nouveau système de refroidissement. Certaines marques, comme Noctua, proposent un adaptateur pour votre cooler actuel. Pensez à vous renseigner car il est souvent gratuit.

Le chipset Z690 prend en charge officiellement le PCIe 5.0 offrant des performances de stockage plus élevées que sur la génération précédente. Cependant, actuellement, aucun composant n’est encore compatible avec cette norme. L’autre grand changement est le support de la DDR5. Malheureusement, cette NZXT N7 Z690 qui est habituellement le haut de gamme de la marque conserve le support de la DDR4.

Les dimensions de la carte sont de 305 mm x 244 mm, ce qui correspond au format ATX. Les couleurs dominantes sur le PCB sont le blanc et noir, renforcé par le carénage en acier blanc. Le design est assez neutre mais c’est une volonté de NZXT afin de reprendre le code de conception de sa gamme de boitier. Pour rappel, deux couleurs sont disponibles : blanc et noir. Enfin, sachez que la carte ne dispose d’aucun système RGB mais bien de plusieurs connecteurs compatibles avec les composants NZXT. Ceux-ci sont implantés directement sur le PCB.

Pour aller plus loin :
High-performance Thermal Paste : NZXT se lance dans la pâte thermique



Les différents radiateurs :

Débutons le tour du propriétaire avec les radiateurs qui sont au nombre de trois !

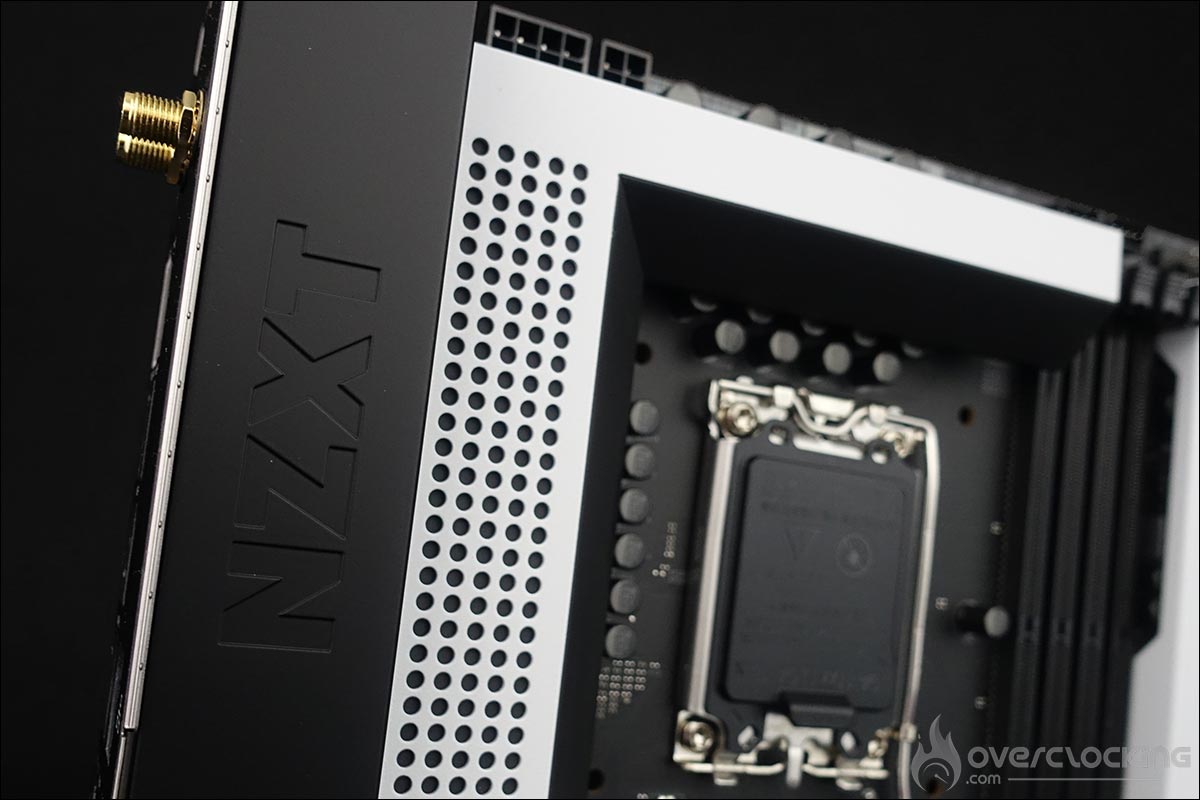

Tout d’abord, les deux radiateurs situés sur le dessus de la carte mère et qui recouvre l’étage d’alimentation. Ces deux radiateurs sont reliés ensemble par une vis, il ne dispose pas de caloducs et sont en contact direct avec les mosfets via un pad thermique. Nous sommes ici sur un système entièrement passif.

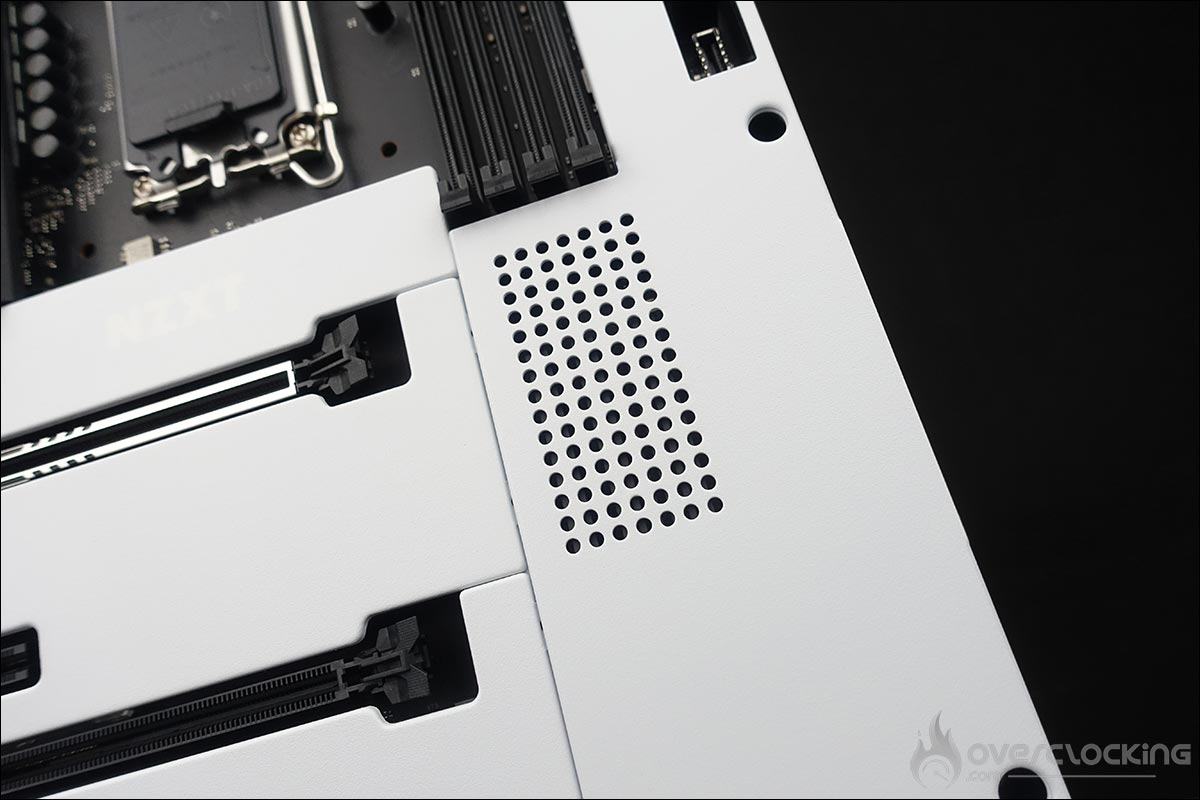

Le troisième radiateur, qui recouvre le chipset, est caché sous le cache métallique qui recouvre plus de la moitié du PCB. La zone du cache métallique où se trouve le radiateur est perforée afin de permettre plus facilement l’évacuation de la chaleur.



Trois emplacements SSD M.2 :

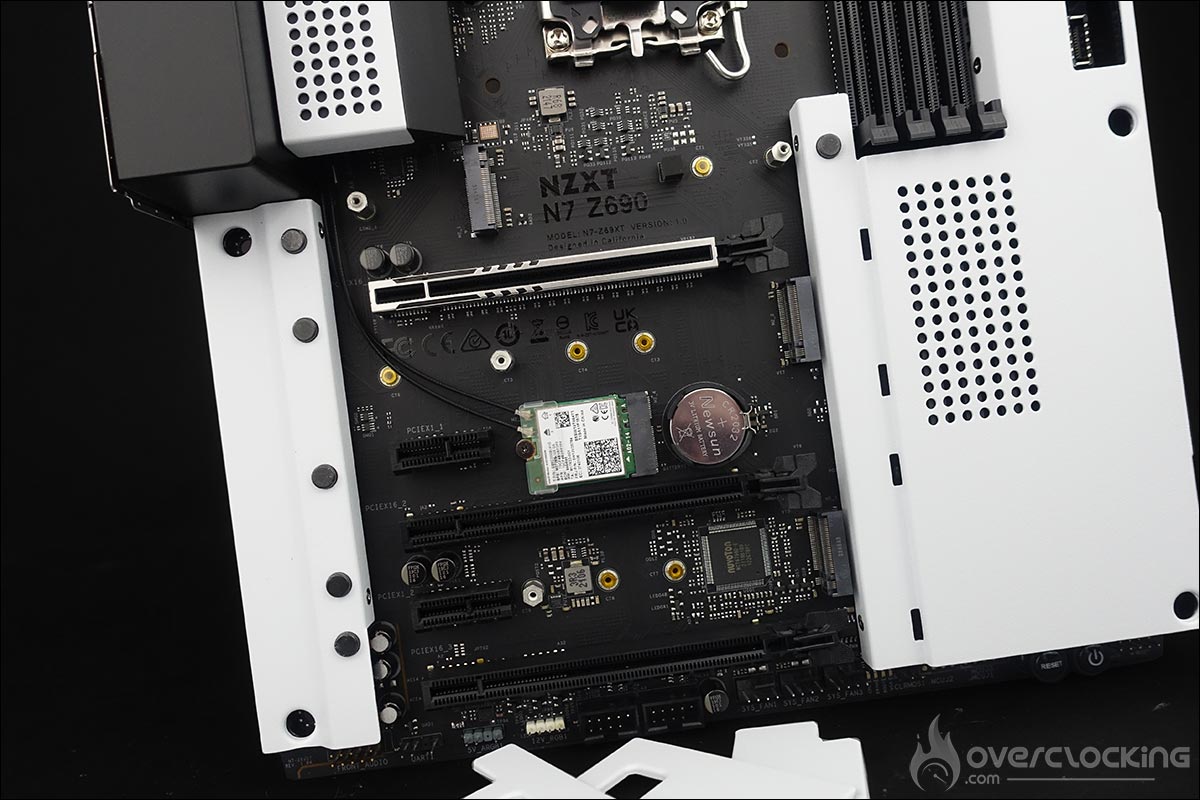

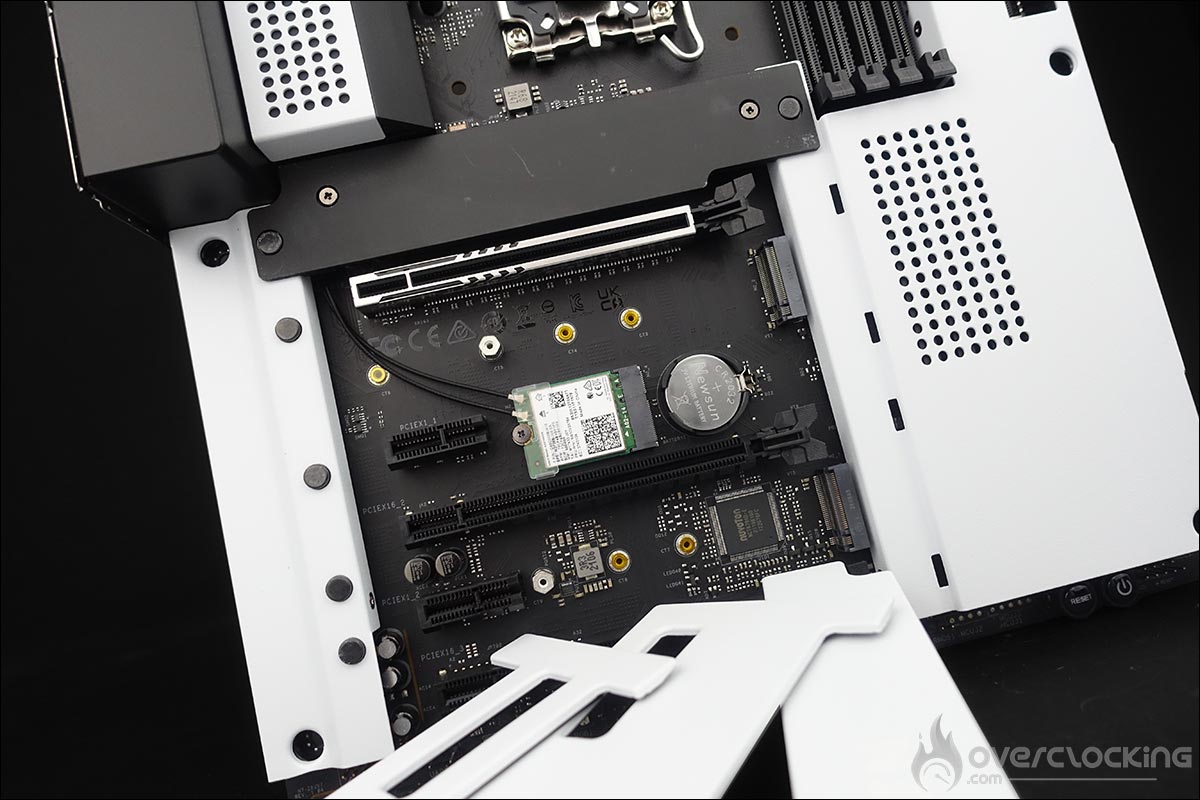

Tant que nous sommes à parler de ce carénage, trois zones peuvent être enlevées juste en les déclipsant afin d’accéder aux trois emplacements pour les SSD. Elles sont maintenues en place grâce à deux aimants. Cette NZXT N7 Z690 dispose de trois emplacements permettant d’accueillir des SSD de type M.2 : un 2242/2260/2280 (PCIe 4.0 x4 mode), un 2242/2260/2280/22110 (PCIe 4.0 x4 mode) et enfin un 2242/2260/2280 (PCIe 4.0 x4 & SATA mode).



Le socket et les PCIe :

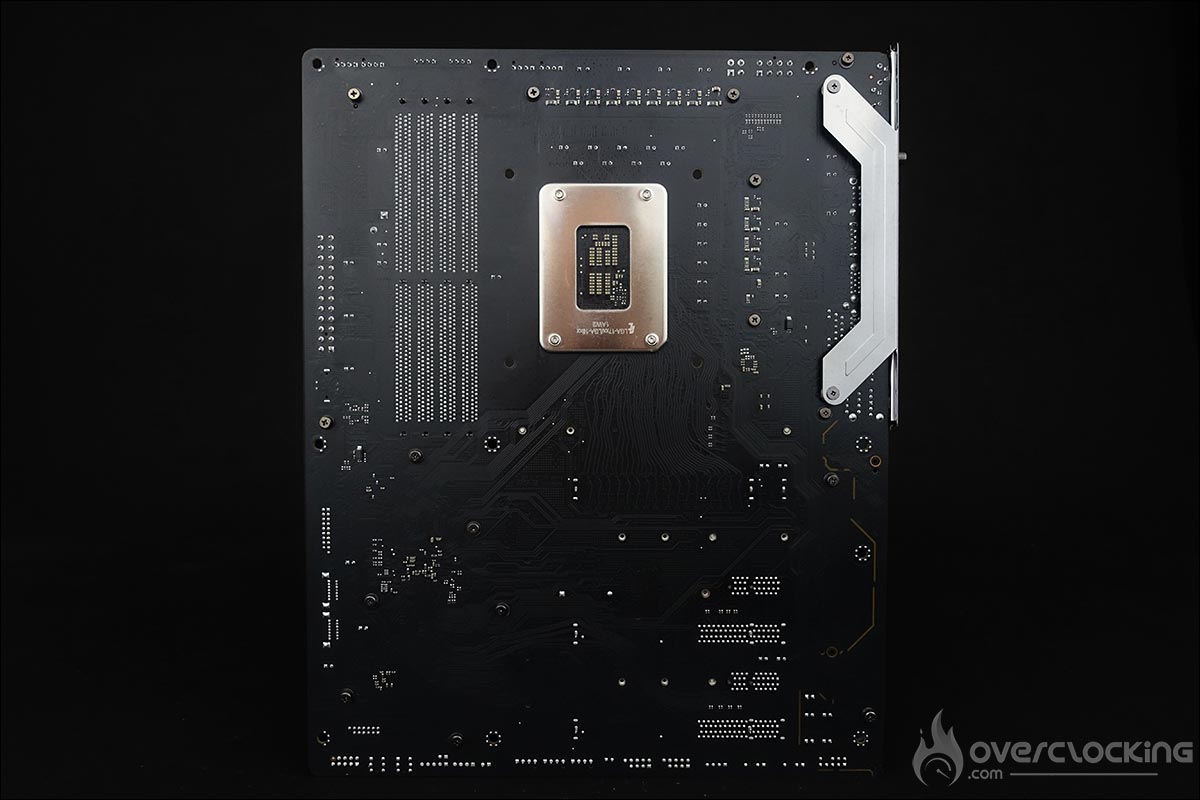

L’espace autour du socket est assez bien dégagé. Ici, seul les trous de fixation du socket LGA-1700 sont disponibles. Cette N7 Z690 peut accueillir au maximum quatre barrettes mémoires de DDR4. Elle supporte les kits mémoires en dual channel jusque 4800 MHz (OC) et pour une quantité maximal de 128 GB.

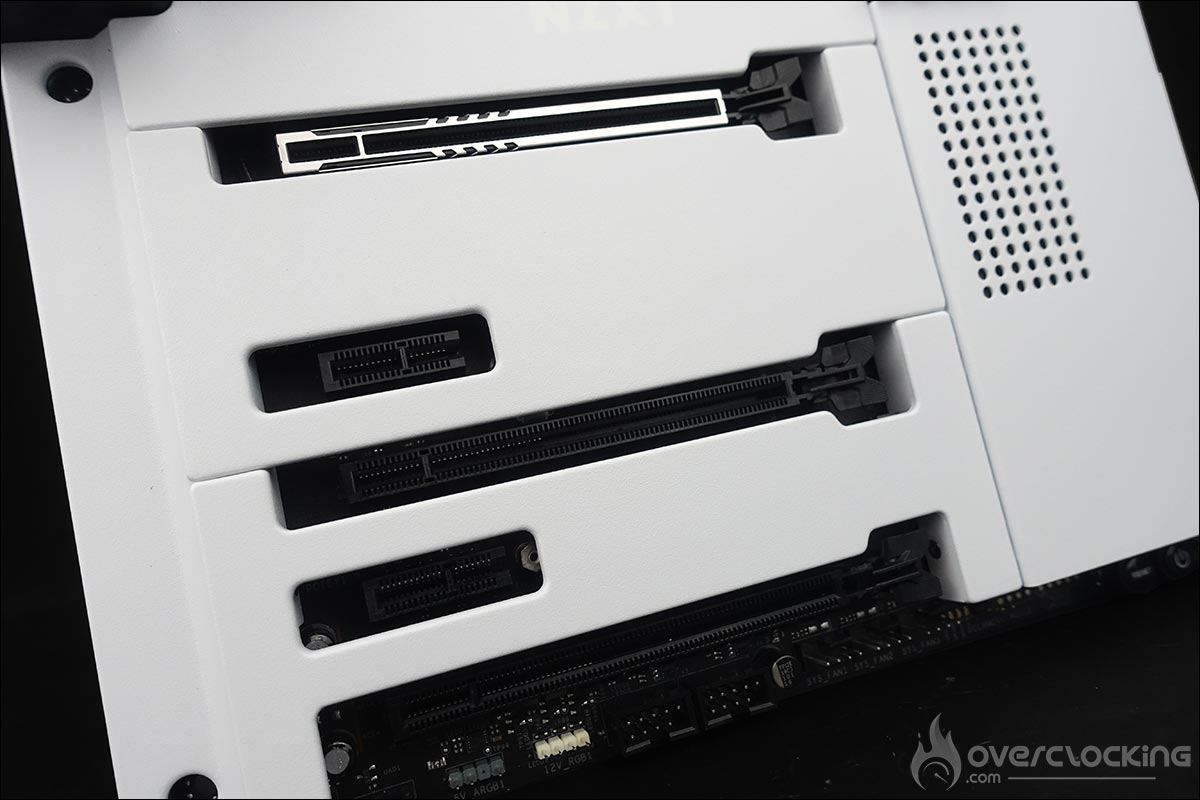

On retrouve trois ports PCIe 5.0, un port PCIe 4.0 et un port PCIe 3.0. Pour alimenter tout ce petit monde, la carte dispose d’un connecteur 24 pins et d’un 8 pins + 4 pins coté des étages d’alimentation. Comme nous vous le disions précédemment, on retrouve sur le PCB deux connecteurs NZXT RGB ainsi que deux connecteurs RGB, l’un en 12v et l’autre en 5v.
