LE PCB :
Dès qu’il y a un Armor d’ASUS nous (ou plutôt je) tombons sous le charme, c’est grave docteur ? Après avoir eu entre nos mains une grande quantité de Formula, on peut clairement affirmer que cette Mark 1 allie le généreux design des ROG avec les avantages techniques des TUF.
Malgré une teinte générale dans les tons gris, ASUS a su différencier chaque partie par des effets de couleurs bien choisis : noir anthracite, gris anthracite, gris argenté, gris ardoise. Les matériaux passent du plastique à l’aluminium anodisé (radiateur du SSD M.2). Les finitions sont étalements changeantes, avec du mat, du brillant et du perlé.
Étages d’alimentation : TUF Engine!
Encore une fois nous retrouvons le DIGI+, mais à la sauce TUF. Le TUF Engine! reprend donc une gestion des étages d’alimentation avec les puces DIGI+ EPU, TPU et PRO Clock qui gèrent les différentes tensions. Tout ceci bien sûr pour apporter le nécessaire au processeur via 8 étages d’alimentation, et 2 spécifiquement dédiés à la mémoire.
Comme toujours chez ASUS, les composants utilisés sont spécifiques, siglés TUF forcément. Les bobines sont de qualité militaire (on laisse la doc parler sur ce coup) pour une plus grande durée de vie. Les condensateurs 10K Black Metalic permettent une utilisation dans une gamme de température extrême (-70°C et +125°C), ce qui pourra être très intéressant pour les utilisations sous LN². Enfin, les mosfets (étages d’alimentation) sont également de qualité militaire. Le RDS(on), la résistance du mosfet, est quant à elle très faible selon ASUS.
Le i9 7900x sera bien alimenté, à n’en pas douter. On vérifiera tout ceci dans la partie overckocking.
Alimentation :
Vu que le X299 est un chipset haut de gamme, et que les processeurs seront les plus gourmands du marché, ASUS n’a pas fait petits jeux. L’alimentation se fera au travers de l’indispensable 24 broches, mais également d’un connecteur 4 et 8 broches.
Connectique interne :
La liste des connecteurs internes est toujours aussi longue :
- 1 x connecteur AAFP
- 1 x Header pour bande led Aura RGB
- 1 x connecteur pour ventilateur du CPU
- 1 x connecteur pour ventilateur OPT du CPU
- 6 x connecteurs pour ventilateur du châssis
- 1 x connecteur pour ventilateur H_AMP
- 1 x connecteur pour pompe de watercooling
- 1 x header Thunderbolt
- 1 x connecteur System Panel (Q-Connector)
- 3 x connecteurs pour capteur thermique
- 1 x VROC_HW_Key
- 1 x connecteur USB 3.1 sur panneau avant
- 2 x connecteurs USB 3.1 Gen 1 pour le support de 2 x USB 3.1 Gen 1 supplémentaires
Ouf et ouf encore !!
Forcément, la connectique pour les supports de stockage n’est pas oubliée. Nous avons tout ce qu’il faut :

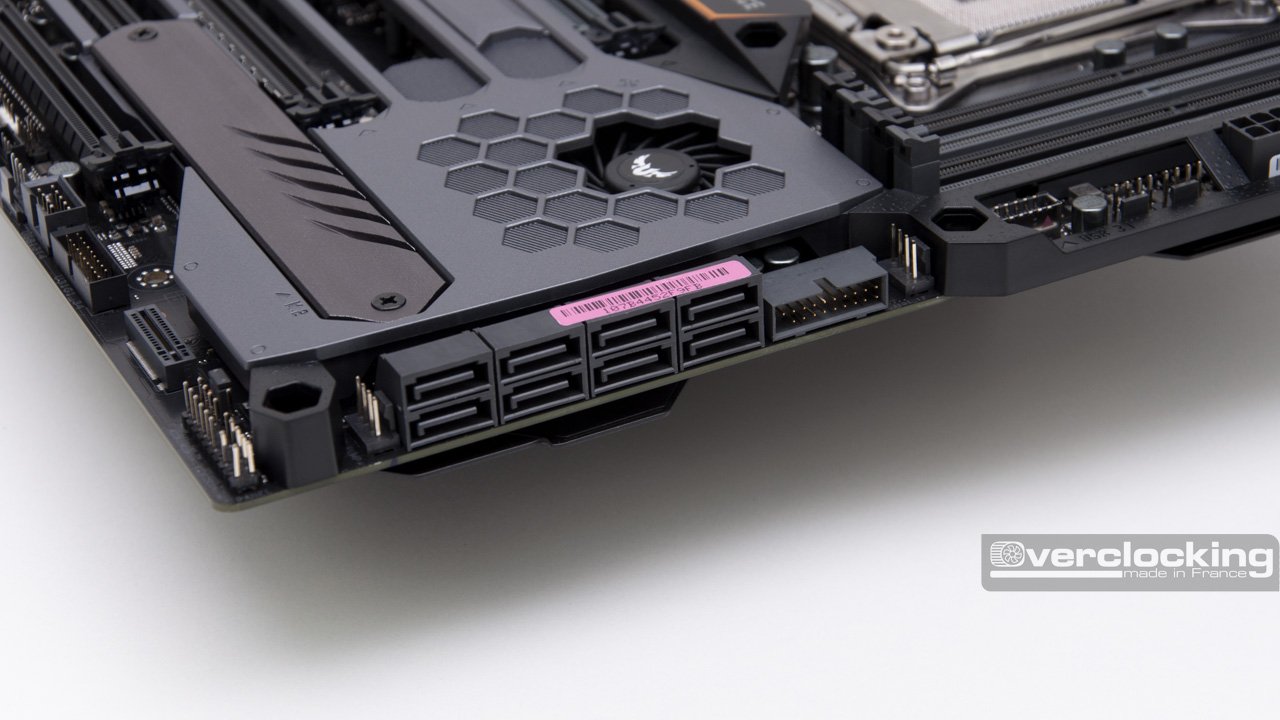

- 8 x connecteurs SATA 6Gb/s
- 1 x socket M.2 Type 3 au format 2242/2260/2280/22110 (connecté via PCIe 3.0 x4)
- 1 x socket M.2 Type 3 au format 2242/2260/2280 (SATA & PCIe 3.0 x4)
On oublie donc encore le SATA Express, et le U.2. Mais qui les utilise, vu que les SSD NVMe sont devenus de plus en plus accessibles ?
ASUS a pensé à doter son premier port M.2 d’un système de refroidissement via un radiateur en aluminium, une bonne idée quand on connait les difficultés à refroidir de certains SSD NVMe.
