Installation
On passe maintenant à l’étape de montage de notre configuration à l’intérieur du Zofos Evo Window. comme d’habitude, le boîtier accueillera notre traditionnelle configuration de test constituée des éléments suivants :
- Carte mère : ASUS Maximus VI Extreme
- Carte graphique : ASUS HD 7970
- Ventirad Cryorig H7 Quad Lumi
- Alimentation Corsair HX850
L’alimentation :
L’installation du bloc d’alimentation se fait de manière classique. Ici, on prend simplement notre HX 850 et on la glisse latéralement directement à son emplacement. Ensuite, il faudra la visser par l’arrière du boîtier pour que tout soit en place. Aucune difficulté particulière ici, si ce n’est qu’on ne peut pas glisser l’alim par où on le souhaite. La raison est liée à une moulure de la cloison séparant l’alim du reste de la configuration.
L’ensemble est maintenant en place sur ses patins anti-vibrations et le tout peut pleinement profiter du filtre.
Le stockage :

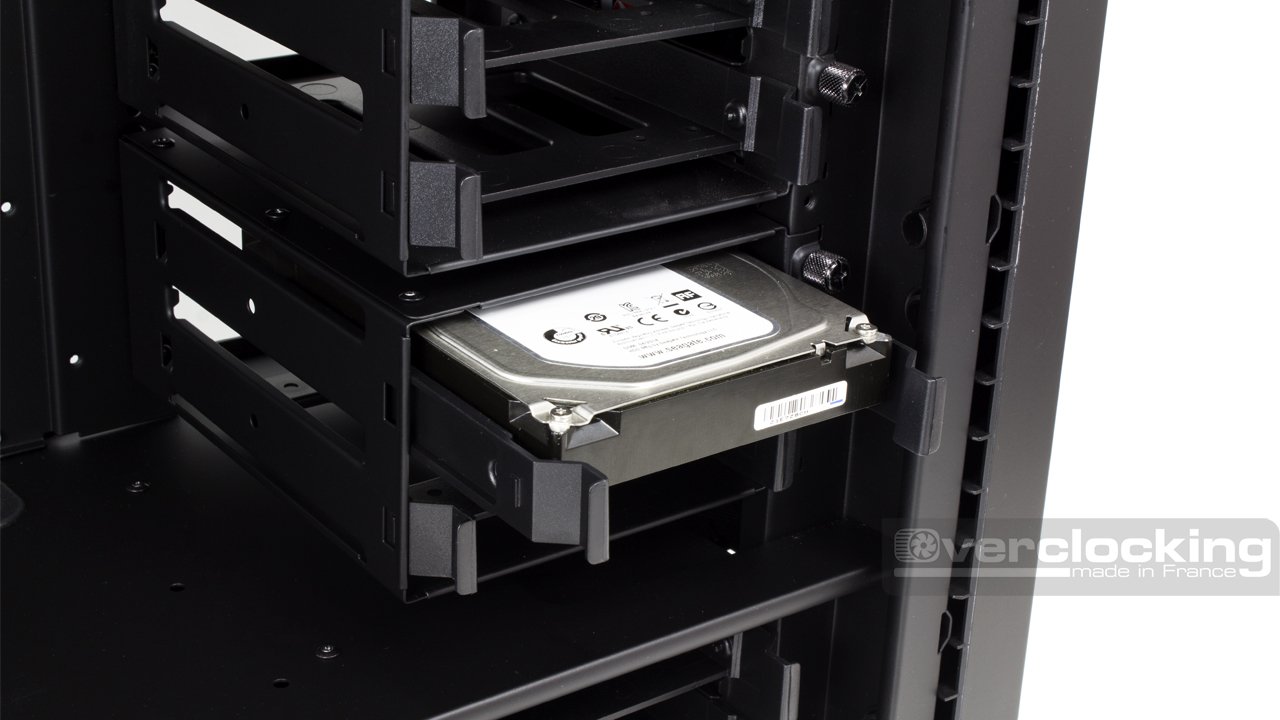

On poursuit maintenant avec la partie stockage. Pour un disque dur 3.5″, il n’y a pas de secret, ici, on retirera l’un des dix paniers HDD pour venir y glisser notre disque dur. Avec ce boîtier, le fonctionnement des paniers est simple, on insère les taquets du panier dans les pas de vis du disque dur et le tour est joué. Si on est parano, on peut toujours sécuriser l’ensemble avec des vis supplémentaires.

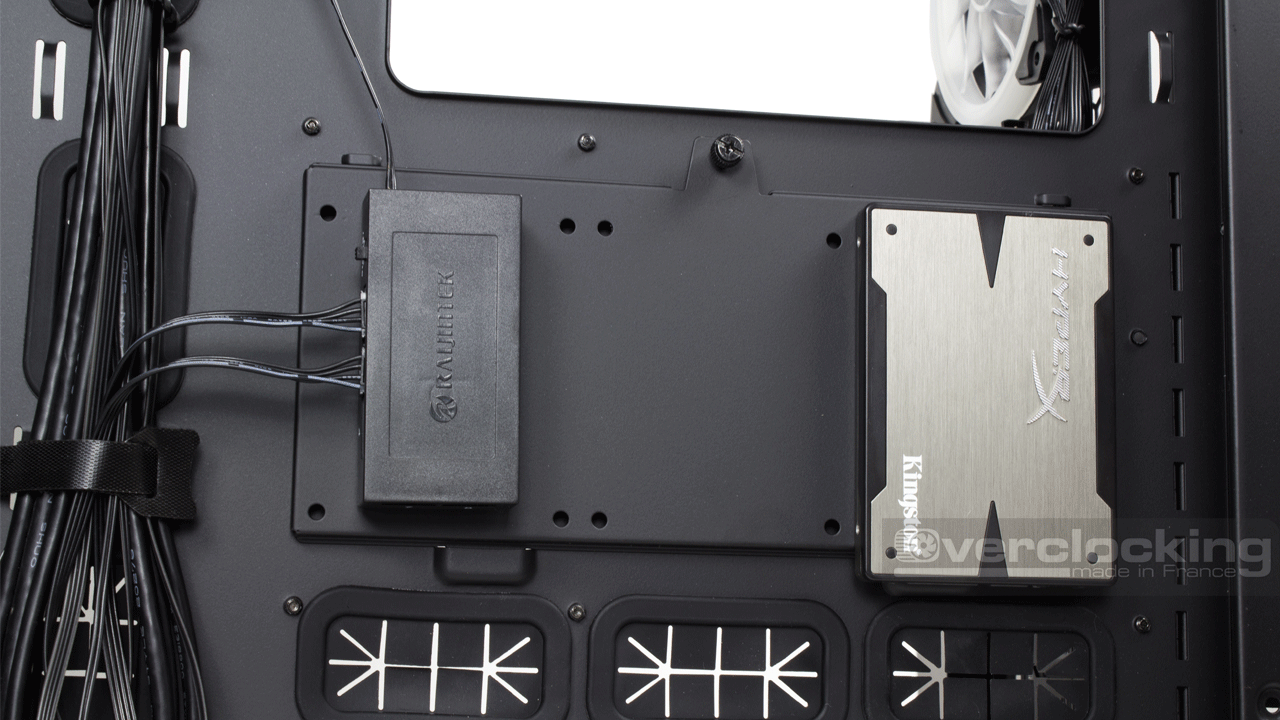

Pour les unités 2.5″, c’est simple, on libère la platine (maintenue par une vis à main) à l’arrière, pour y visser directement le SSD dessus. Si l’on fait le choix de passer par l’un des nombreux paniers HDD, pas de soucis, il faudra, une fois encore, visser le SSD à même le panier. Ici, il n’y a pas de dispositif anti-vibration sur ces emplacements stockages.
Ah, petit mot rapide pour les cages HDD. Leur extraction se fait via deux vis à mains. Une fois retirées, on enlève simplement l’ensemble. Les cages du bas, par contre, reposent sur un petit support. Dans ce cas, on dévisse la cage du support puis on la retire. Le support est aussi amovible. Enfin, pour les baies 5.25″, il faudra retirer la façade pour dévisser le bloc complet (4 vis type alimentation).
La carte mère, ventirad, carte graphique :

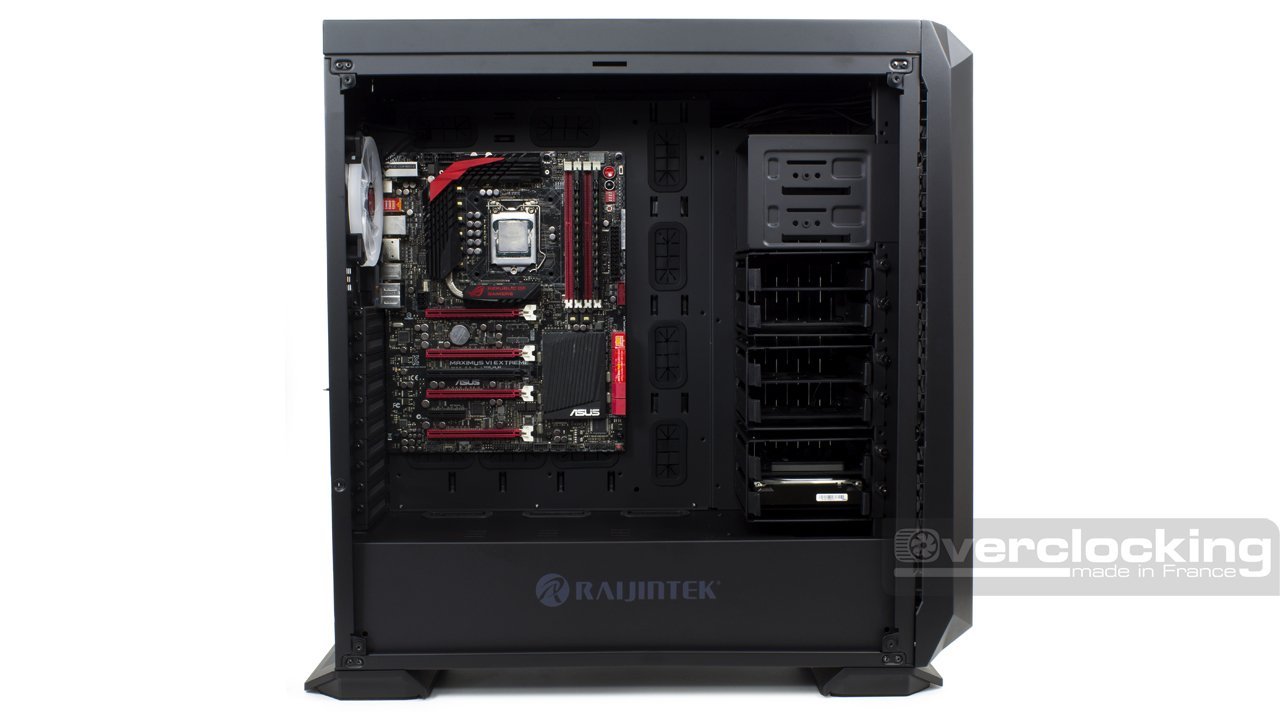

Pour la carte mère, les entretoises sont déjà en place. Ici, pas de prise de tête : un dépose notre carte maman à son emplacement et on la visse… Enfin, dans le cadre d’une référence ATX. Sinon, il se peut que vous ayez des entretoises à rajouter. Quoi qu’il en soit, c’est un réel plaisir de procéder à l’intérieur du Zofos Evo. Effectivement, il y a de la place partout au tour de la carte mère, pas besoin de contorsionner notre tournevis !

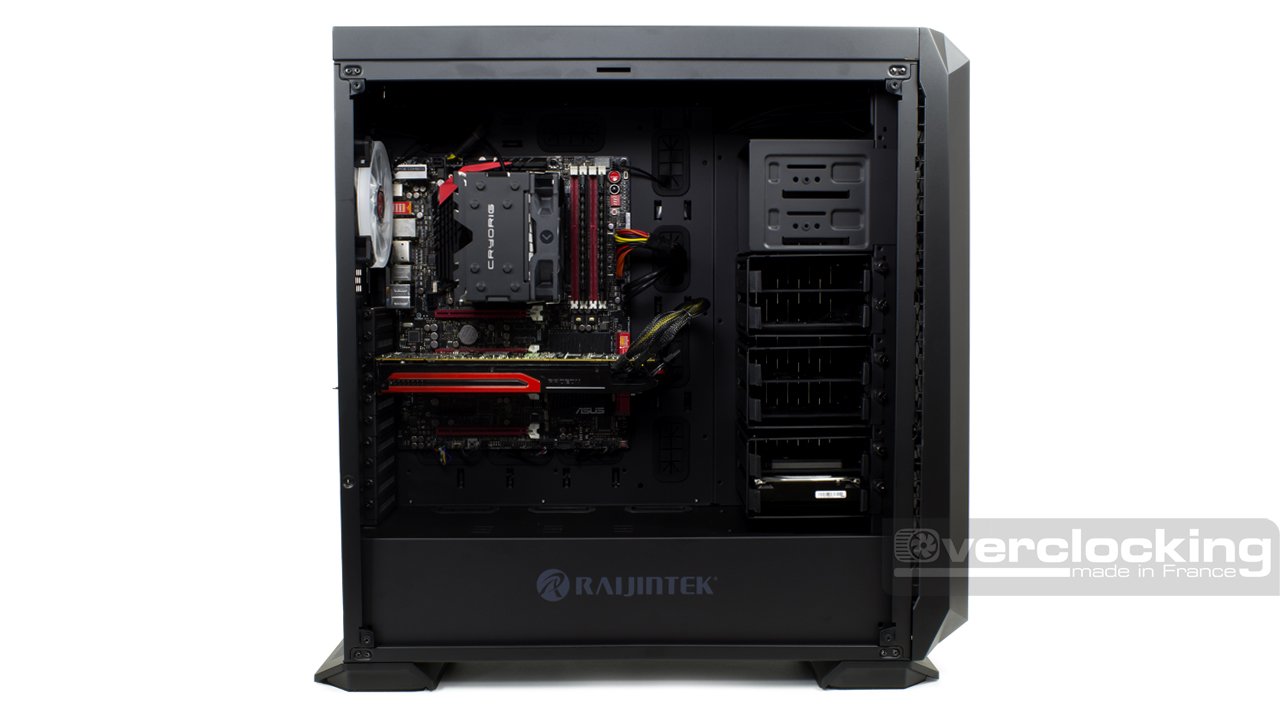

Le ventirad quant à lui, viendra s’installer sans encombre dans le boîtier. En effet, le large accès backplate étant libre et accessible, on peut directement enchaîner les étapes d’installation correspondantes à notre dissipateur.

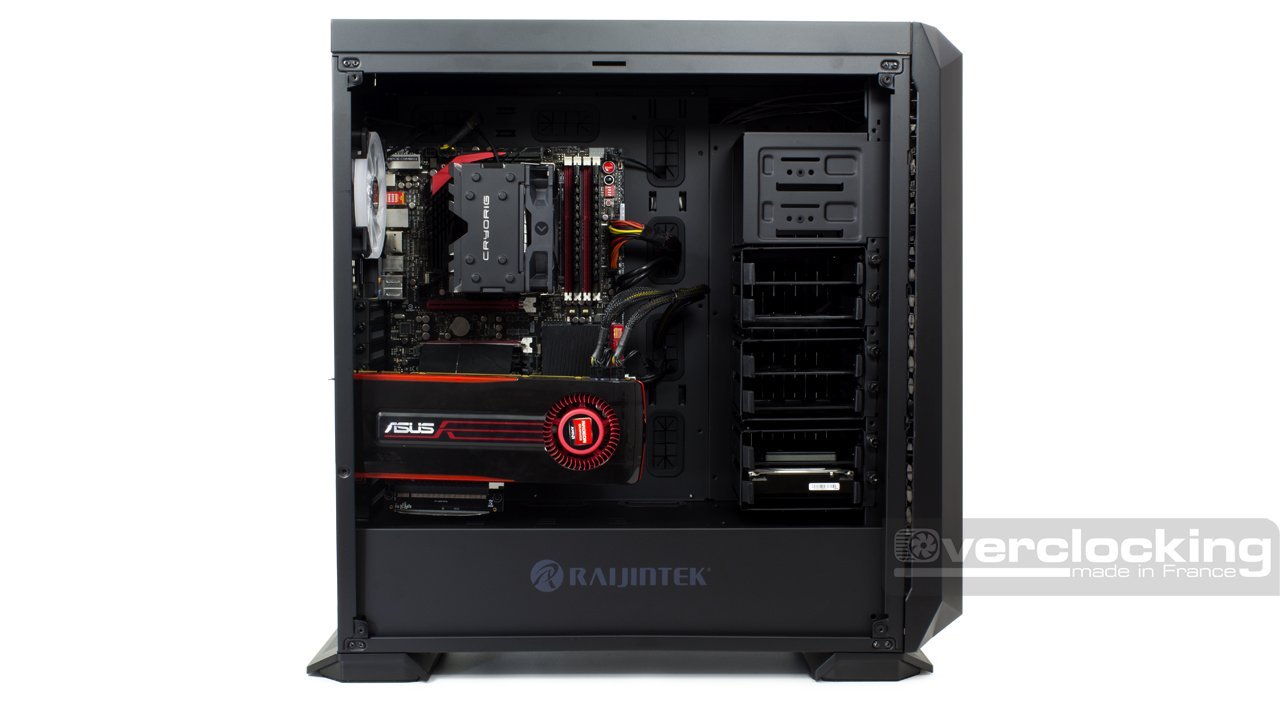

Enfin, pour la carte graphique, deux possibilités : soit on la met à la verticale, soit à l’horizontale. Dans le premier cas, on libère les deux slots d’extensions verticaux, on installe notre riser PCIe et on visse le tout. Autrement, on retire les équerres correspondantes à l’emplacement visé, on insère le GPU et on visse la carte au boîtier !
Le câblage :
Il est maintenant temps passer au câblage. Alors, partie de plaisir ou véritable calvaire ?

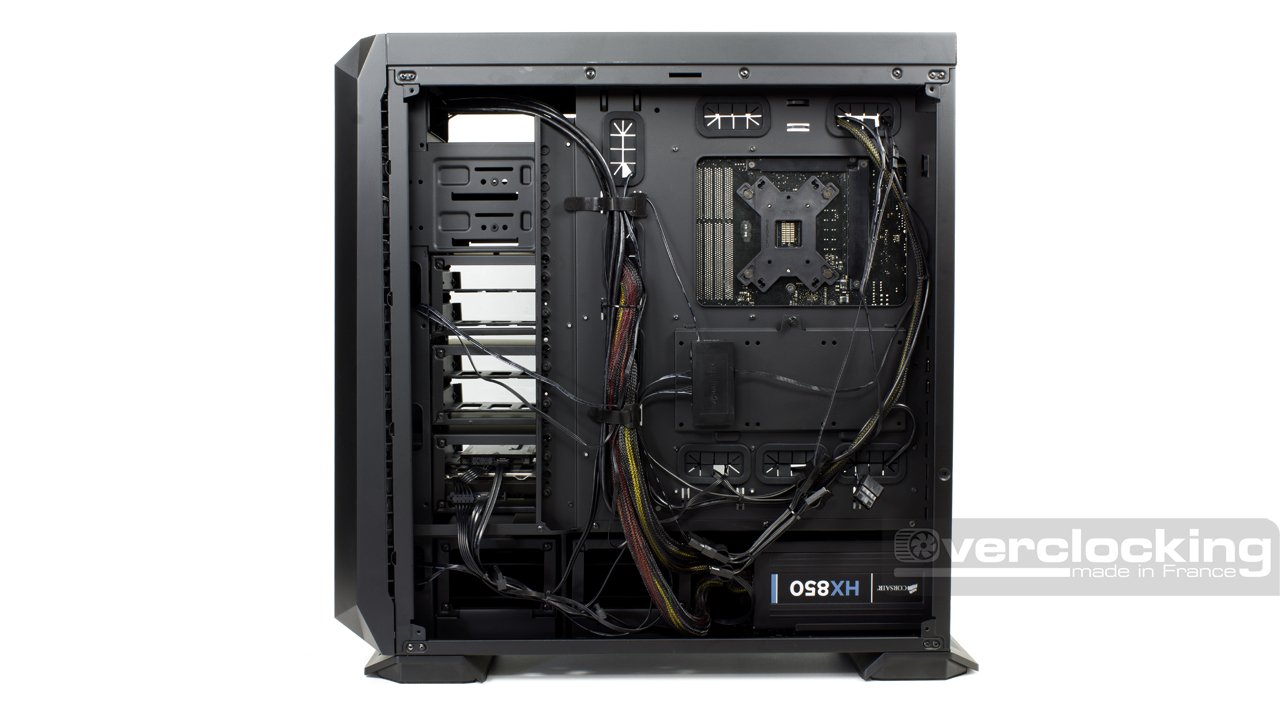

Comme à chaque fois pour la partie câblage, nous choisissons de commencer par le panneau de contrôle. Ici, avec les nombreux passages de câble et l’espace généreux à l’arrière, ce n’est pas compliqué de s’organiser. Nous faisons donc passer la connectique par les passages situés sous la carte mère et nous les maintenons en place avec quelques colliers. À noter que ces câbles sont assez longs pour aller n’importe où dans le boîtier.
Toutefois, il faudra être vigilant quant à la longueur des câbles de notre alimentation. Dans notre cas, avec une HX850 signée Corsair, aucun problème… Mais étant donné la taille du boîtier, ça ne sera peut-être pas le cas avec tous les blocs. Vous devrez alors passer par des rallonges.
Bref, malgré la taille, c’est le schéma classique ici aussi. On fait passer nos câbles ATX 24 pins et PCIe par les passages de droite et l’EPS12V par le haut en longeant l’arrière du boîtier. La partie SATA, quant à elle, longera le fond du boîtier.
Toutefois, la partie RGB rajoute pas mal de câbles en plus par rapport à un boîtier plus conventionnel. Effectivement, cette fois-ci, il faudra composer avec deux fiches pour le RGB en façade, plus celui du ventilateur à l’arrière. Enfin, on retrouve deux câbles molex : les diodes pour l’I/O shield et le contrôleur RGB… Ce qui nous force à inclure un câble en plus sur notre alimentation. L’objectif sera de regrouper tout ce petit monde ensemble.

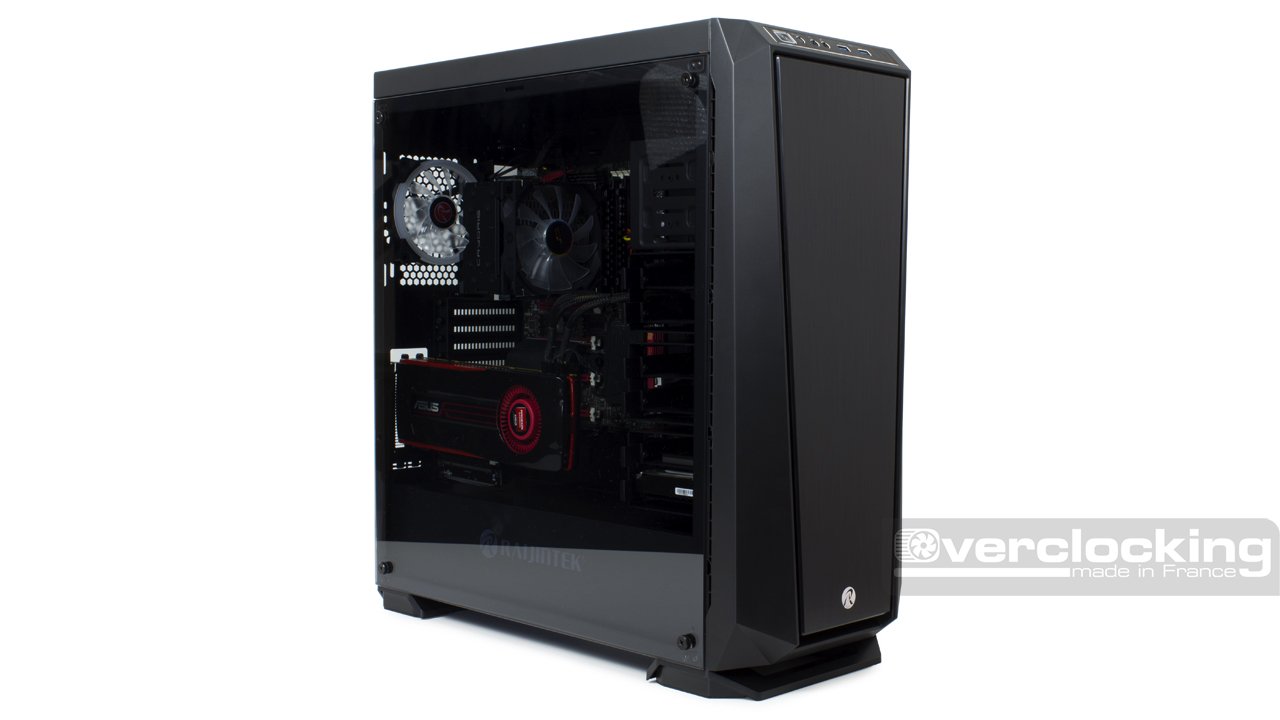

Pour le montage, le Zofos Evo ne bouleverse pas les standards du marché. En effet, nous avons une disposition classique des composants. Cependant, il faudra faire attention à certaines petites choses, dont la longueur des câbles de votre alimentation… Eh oui, ce n’est pas un boîtier moyen tour. De même, l’alimentation de certains éléments via prise molex nous contraint à ajouter des brins en plus à notre bloc.
