MSI B850 MPOWER :

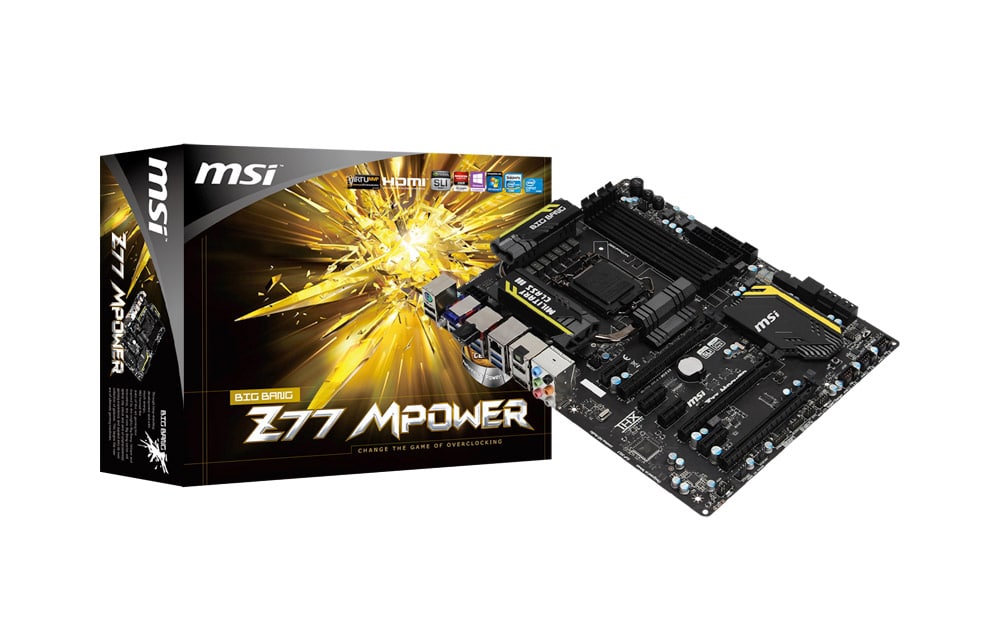

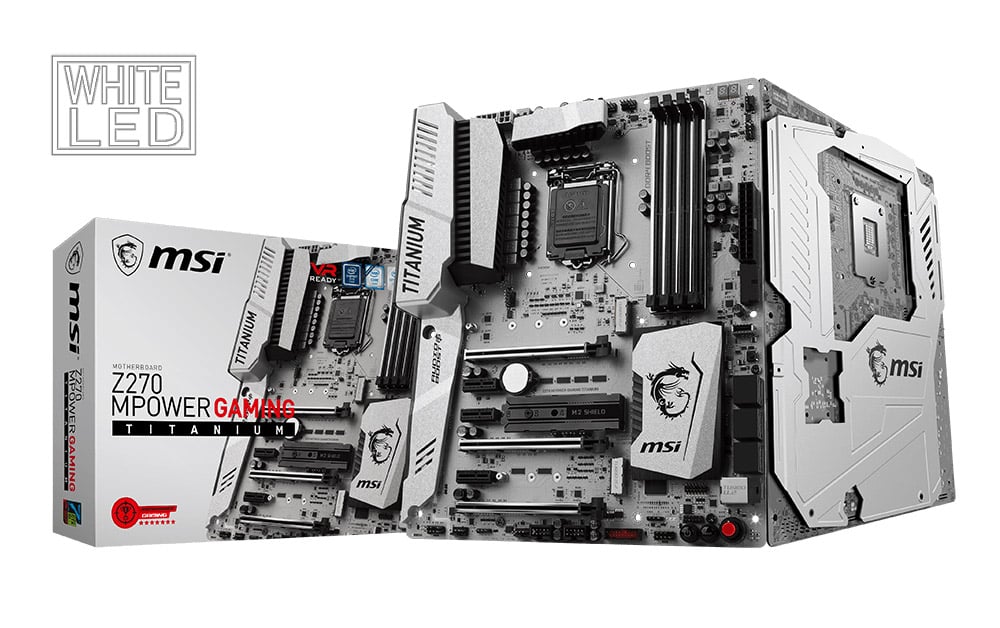

Commençons avec un retour dans le passé. Les plus anciens d’entre vous se souviennent peut-être de l’arrivée de la toute première carte mère MPOWER architecturée sur le chipset Z77. Cette série se destinait à l’overclocking et arborait un PCB et des radiateurs jaunes et noirs. Au final, MSI mettra fin à cette série avec la MSI MPOWER Z270 Gaming Titanium qui avait assuré la transition en se déclinant en noir et gris. C’est donc après de nombreuses années, que MSI semble décidé à faire revivre cette série, puisque c’est pas moins de trois nouveaux modèles qui ont été annoncés depuis l’année dernière, même s’il faudra rester attentif à leurs arrivées en Europe.
Le bundle de cette B850 MPOWER :

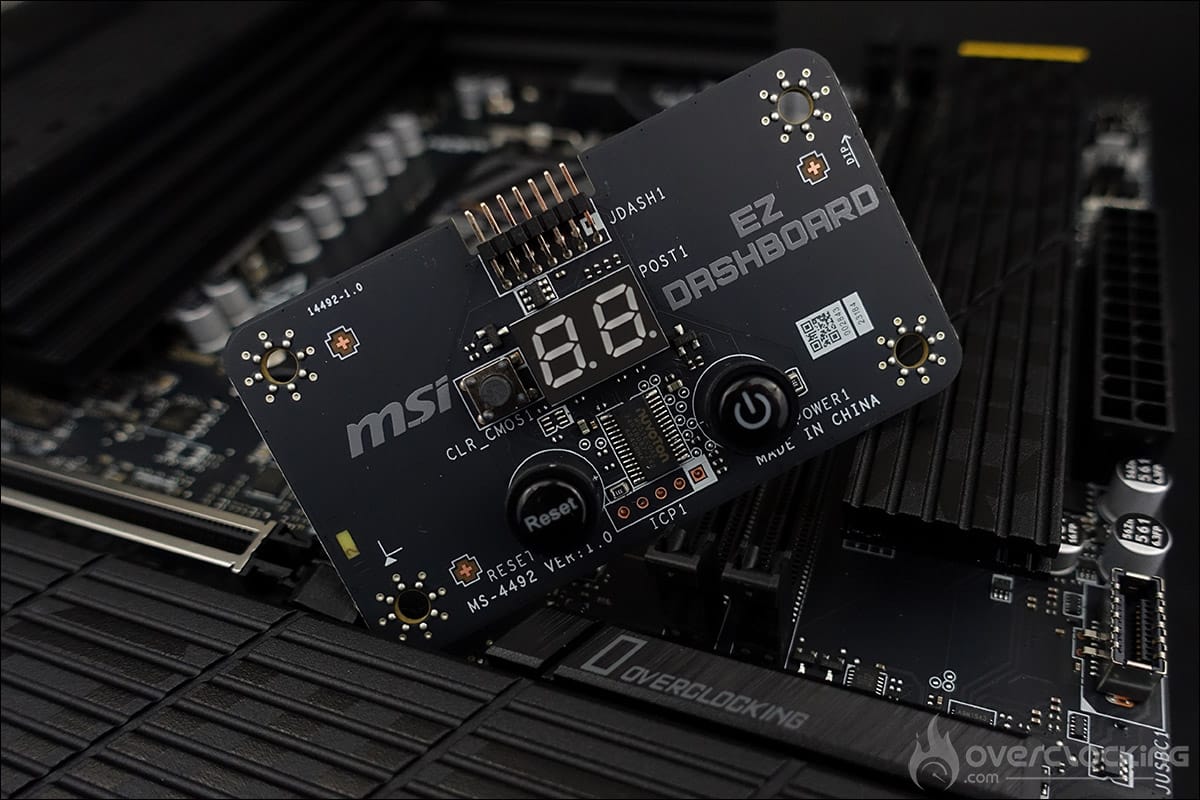

Un petit tour par le bundle de la MSI B850 MPOWER afin de voir si elle bénéficie d’accessoires particuliers. Sachant qu’il s’agit d’une carte tarifée à 220 $, nous ne nous attendons pas à bénéficier d’un bundle conséquent. Et pourtant, nous allons profiter d’un « EZ DashBoard ». Il s’agit d’un morceau de PCB qui dispose de plusieurs fonctionnalités : un Debug Code LED, un bouton Clear CMOS, un bouton Reset et un bouton de mise sous tension de la carte mère.
Celui-ci viendra se connecter à la carte mère via un câble particulier présent dans la boite. Vous devrez donc connecter le câble à l’EZ DashBoard et à la carte mère au niveau des connecteurs JDASH1, JFP1 et JBAT1. Une fois identifié sur votre PCB, c’est très simple de le connecter.

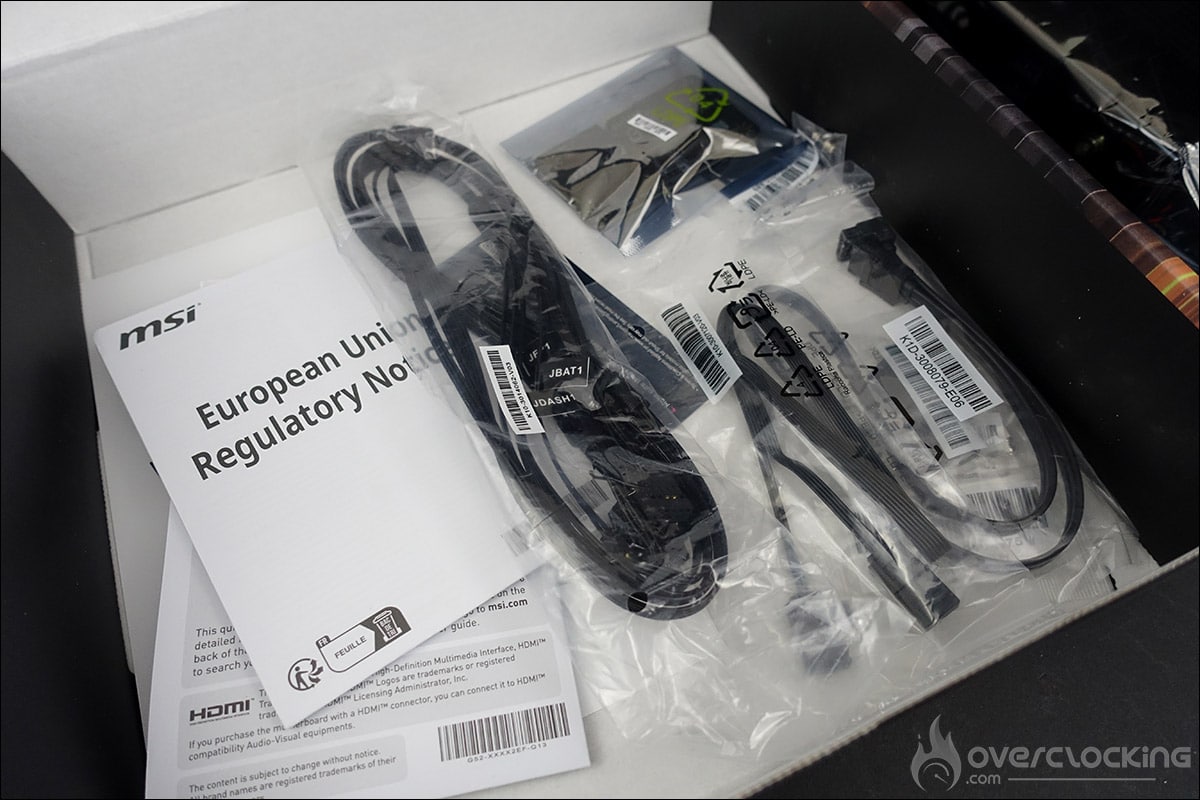

Hormis cela, on retrouve dans la boite de notre B850 MPOWER : un guide d’installation rapide, un câble SATA 6 Gb/s, un câble EZ Dashboard, un set d’antenne Wi-Fi, un paquet de clip EZ M.2 (1 set/paquet), un paquet de vis M.2 et d’entretoise (1 set/paquet) et un set d’autocollants de câble.
L’architecture :
Un petit mot pour débuter sur la boite. Celle-ci ne reprend pas vraiment le code couleur de la série « MPOWER » ni vraiment celle de la carte mère. La face avant est décline des couleurs grises, orangées et légèrement jaunes. Nous nous serions attendu à des couleurs principales jaunes et noires. La zone inférieure droite stipule la compatibilité avec les AMD Ryzen AM5 et le chipset de la carte mère, à savoir, le B850.
La MSI B850 MPOWER est architecturée autour du chipset AMD, le B850. Cette carte mère conserve le socket de la génération précédente, c’est-à-dire, AM5. AMD continue de conserver celui-ci et annonce d’ailleurs une compatibilité prévue jusqu’au minimum en 2027. Adieu le socket AM4 PGA (Pin Grid Array) dans lequel vous veniez enfourcher votre processeur et place au socket LGA (Land Grid Array). Le changement s’est opéré depuis les processeurs AMD Ryzen 7000 à cause du nombre plus important de broches sur les Ryzen 7000 (1718). Le format de notre MSI B850 MPOWER est de 243.84 x 243.84 mm, ce qui correspond au format micro-ATX (mATX).

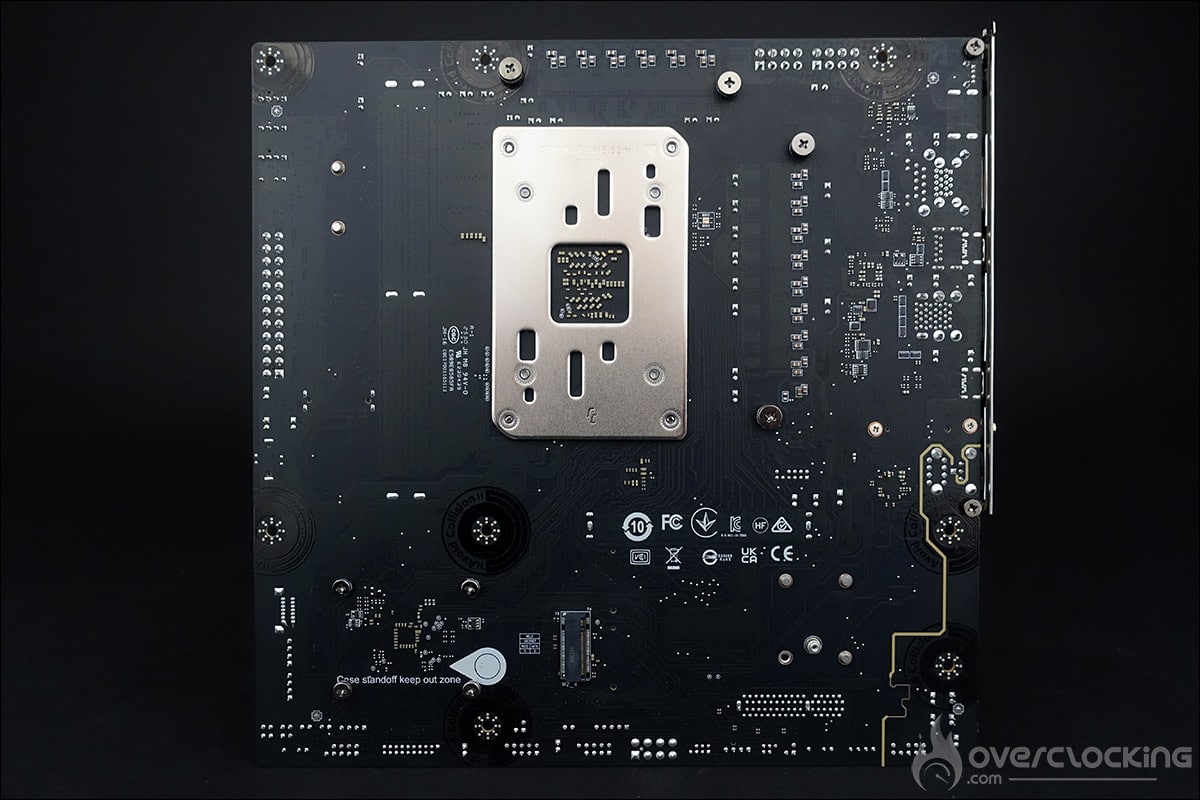

AMD, avec le socket AM5, conserve une plaque arrière déjà présente pour le socket AM4. Les 4 trous extérieurs qui maintiennent le système de rétention afin de fixer votre système de refroidissement sont toujours présents. L’entraxe entre ces 4 trous est identique au socket AM4, donc vous pourrez encore utiliser votre système de refroidissement.

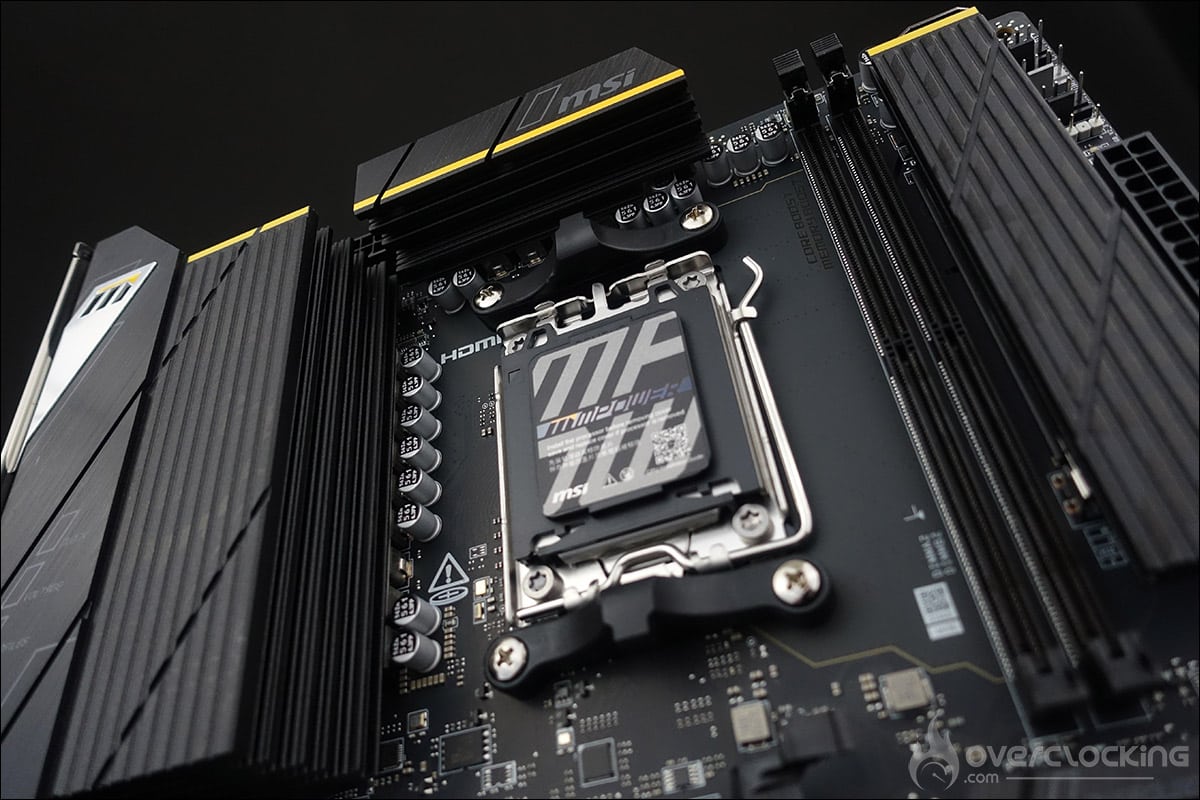

AMD va plus loin et ajoute 4 trous supplémentaires qui serviront à maintenir le socket AM5 en place, mais aussi à tenir la plaque arrière. Celle-ci ne devrait donc plus être démontée comme sur la génération précédente. Le mécanisme de verrouillage dispose d’un cadre de renfort, d’un cadre de force et d’un loquet. Une fois votre Ryzen 7000/9000 placé en respectant la position, il suffira de fermer le loquet afin de maintenir celui-ci en place.
Les différents radiateurs :

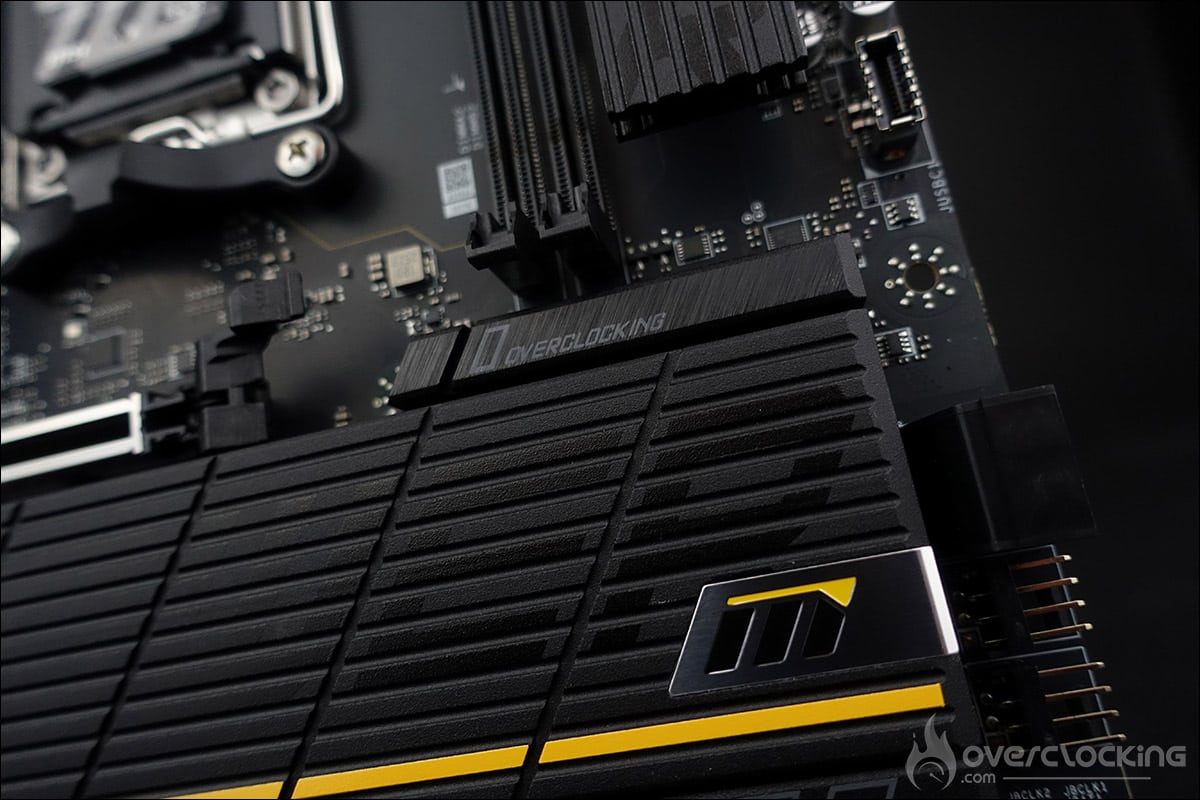

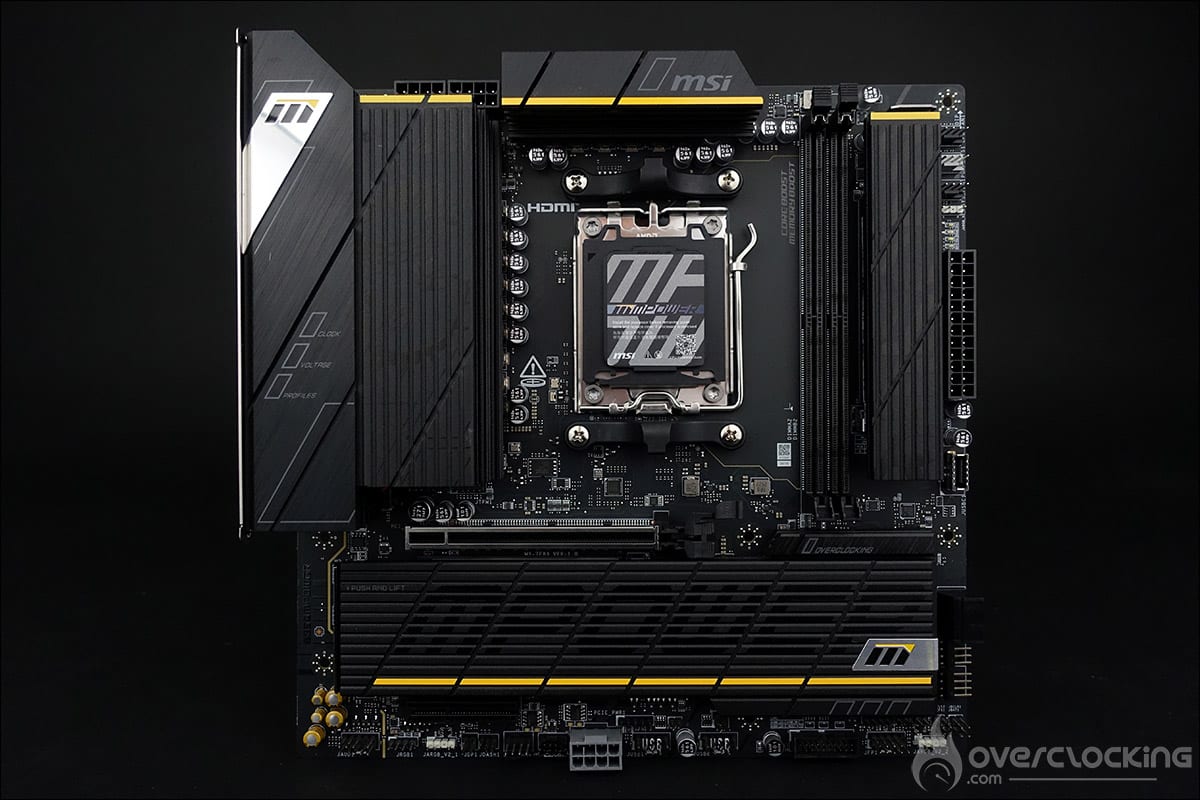

Les couleurs dominantes sur le PCB sont le noir et le jaune, MSI choisi donc un retour aux sources avec ce code couleur. Si vous doutiez encore de sa vocation concernant l’overclocking, il vous suffit de regarder les différentes inscriptions placées sur les différents radiateurs : : « Overclocking », « Frequency », « MHz », « Voltage », etc. Débutons le tour du propriétaire avec les radiateurs qui sont au nombre de trois. Tout d’abord, les deux radiateurs situés sur le dessus de la carte mère, qui entourent le socket et recouvrent l’étage d’alimentation. Ces deux radiateurs sont indépendants et ne sont donc pas reliés entre eux par un caloduc.
Le troisième est celui qui recouvre le chipset et qui bénéficie d’une faible hauteur afin de permettre facilement la mise en place des cartes graphiques. Comme vous l’aurez compris, point de rétroéclairage RGB sur cette B850 MPOWER, et nous avons envie de dire, « tant mieux » !
Quatre emplacements SSD M.2 et le support du PCIe 5.0 :

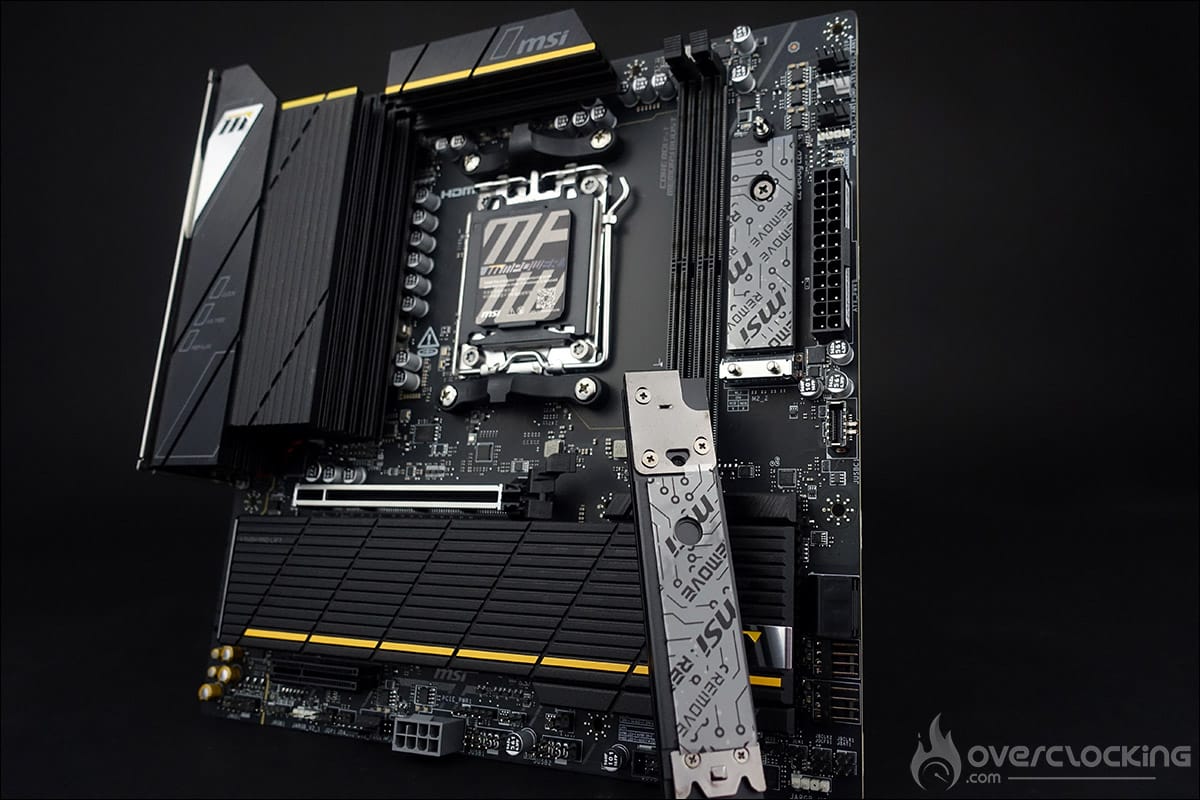

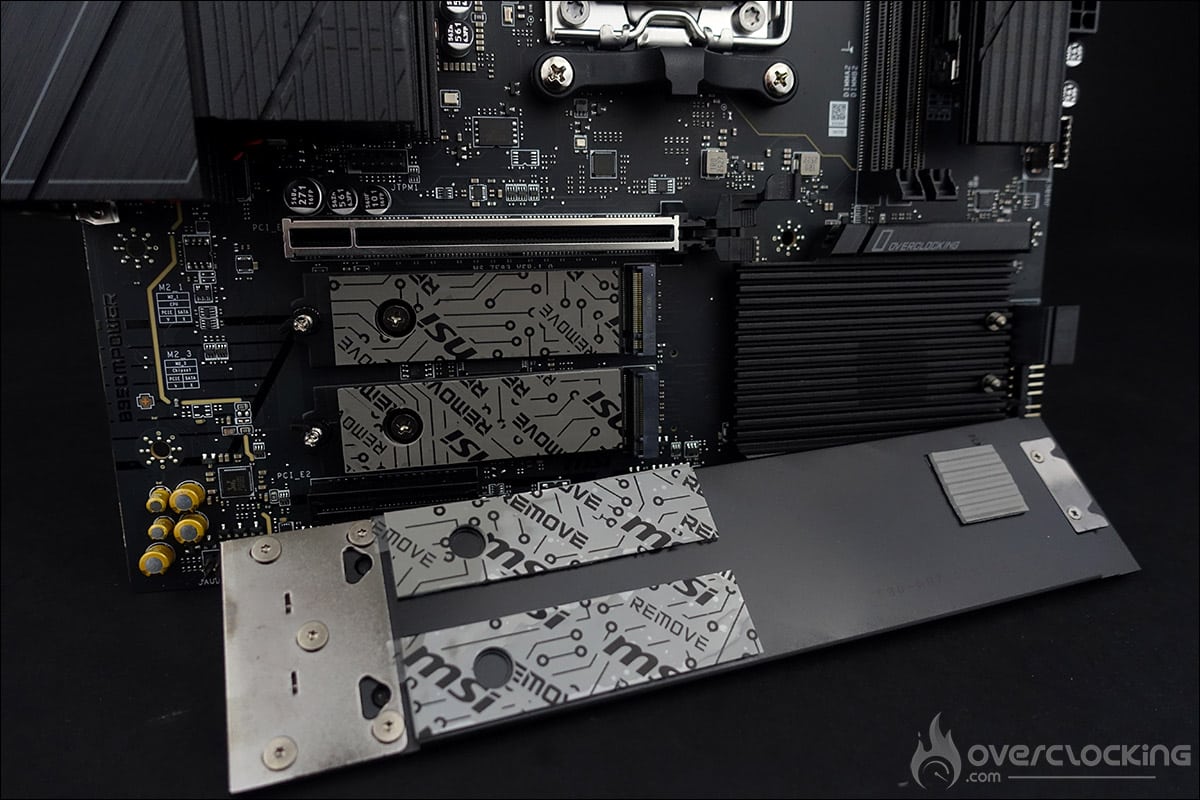

La face avant bénéficie de trois emplacements pouvant accueillir vos unités de stockage. Pour y accéder, rien de plus facile, une simple pression du doigt permet d’ôter le radiateur. On retrouve deux emplacements compatibles PCIe 5.0 x4 et deux en PCIe 4.0, puisqu’un quatrième ports se trouve à l’arrière du PCB. Ici, pas de vis, il suffit de déclipser les radiateurs afin de pouvoir insérer votre SSD.
En ce qui concerne les ports PCIe, ils sont au nombre de deux, le premier est câblé en PCIe 5.0 x16 (x16 ou x8/x8) et le second, en PCIe 4.0 x16. MSI a prévu une poignée supplémentaire sur l’encoche permettant de retirer votre carte mère afin de faciliter sa pression.

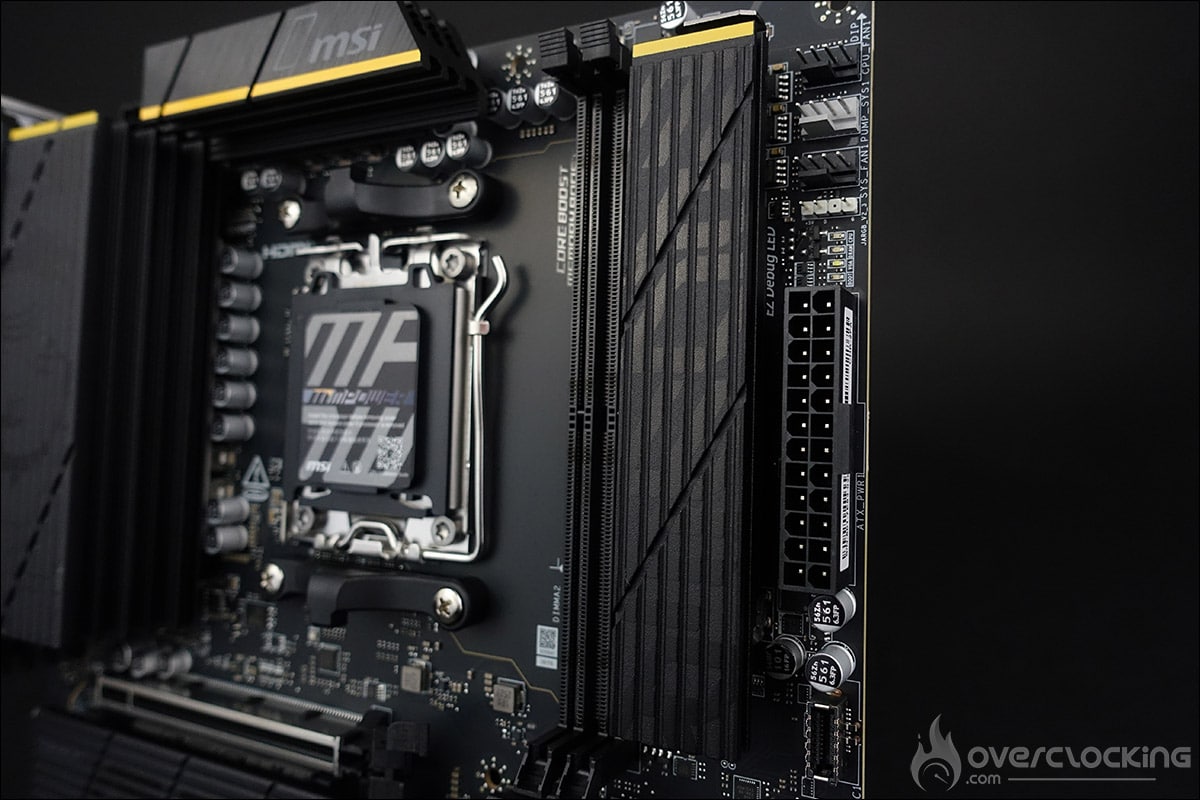

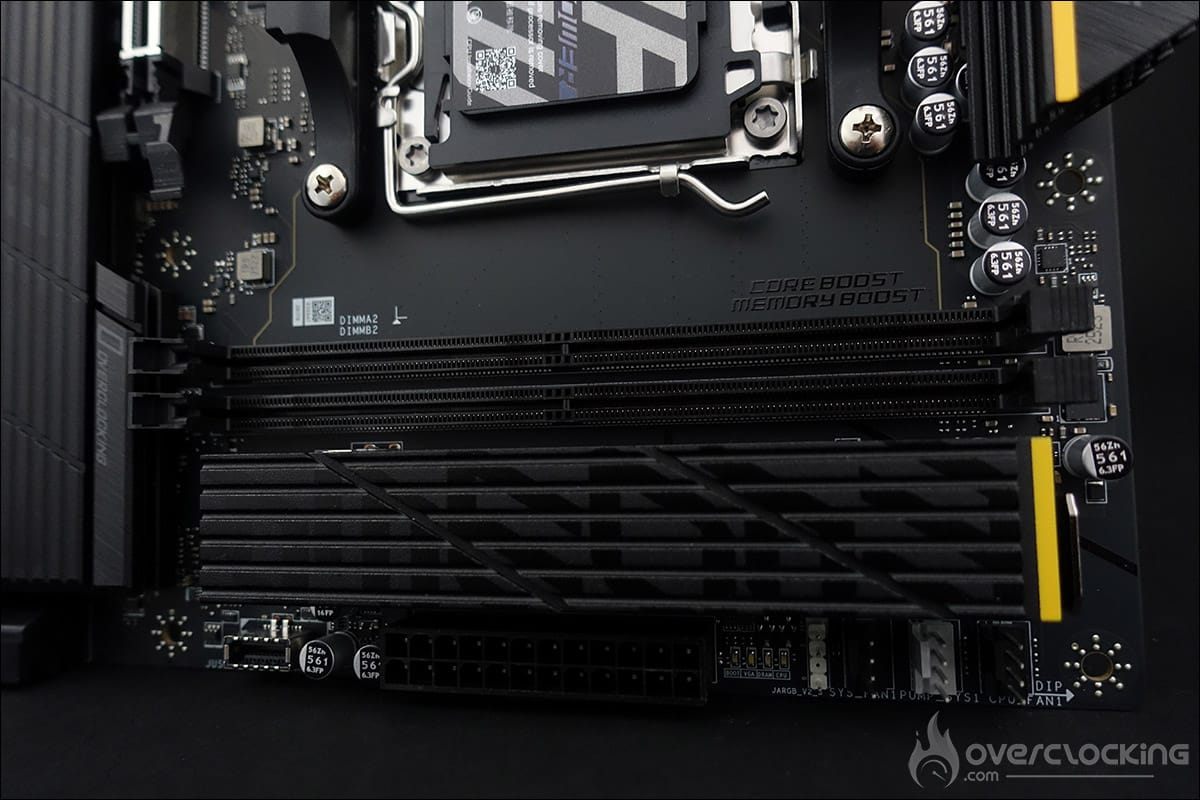

Le support de la DDR5 et des fréquences plus hautes :
Si le support de la DDR5 est assuré depuis l’arrivée des cartes mères AM5, celui-ci s’améliore puisque grâce aux nouveaux BIOS, MSI annonce un support des kits mémoires allant jusque 8400+ MT/s (OC) et pour un total de 128 GB. Ce sera donc l’occasion pour nous d’évaluer cela lors de nos tests ses capacités en overclocking.
Nous avions d’ailleurs vu débarquer la technologie « EXPO » sur la génération précédente. Il s’agit d’une alternative au profil XMP sur les modèles INTEL. Pour rappel, ce profil permet, via le BIOS, d’activer automatiquement les caractéristiques de votre kit mémoire : la fréquence, les timings ainsi que la tension.
