Le PCB et les connectiques :
Les outils pour clocker :
Débutons avec les éléments insérés sur le PCB et qui peuvent s’avérer être des outils intéressants pour les overclockeurs. Ils sont assez peu nombreux sur ce modèle et sont principalement présents sur le EZ DashBoard.
- Le bouton power : permet la mise sous tension de la carte mère.
- Le bouton reset : permet de redémarrer la carte mère en cas d’échec. Le bouton peut-être désormais affecté à une autre tache via le BIOS.
- Le CLR CMOS : permet d’effacer les paramètres du BIOS afin de revenir à ceux par défaut.
- Le Debug Code LED : permet d’afficher un code qui correspond au composant responsable de l’erreur lors du boot.
On peut regretter l’absence d’un double BIOS, mais assez logique vu la gamme de prix de cette MSI B850 MPOWER.
Le PCB :
Notre MSI B850 MPOWER se base sur une alimentation en 12 (VCORE) + 2 (SOC) + 1 (MISC) phases et dispose d’un PCB composé de 8 couches. La partie en charge du CPU se compose de 12 phases et sur ce modèle, aucun doubleur, mais attention les phases sont placées en parallèles : elles sont donc réellement au nombre de 6. Le contrôleur est une puce MPS MP2857.
Les 12 mosfets sont quant à eux tous des MPS MP87661 de 60A. Les mosfets dans les étages de puissance génèrent le plus de chaleur car ils sont responsables de la conversion de tension et de la livraison au CPU à partir du connecteur EPS 12 volts. Il existe également un générateur BCLK externe basé sur le Renesas RC26008, appelé « OC Engine ».
Les connectiques :

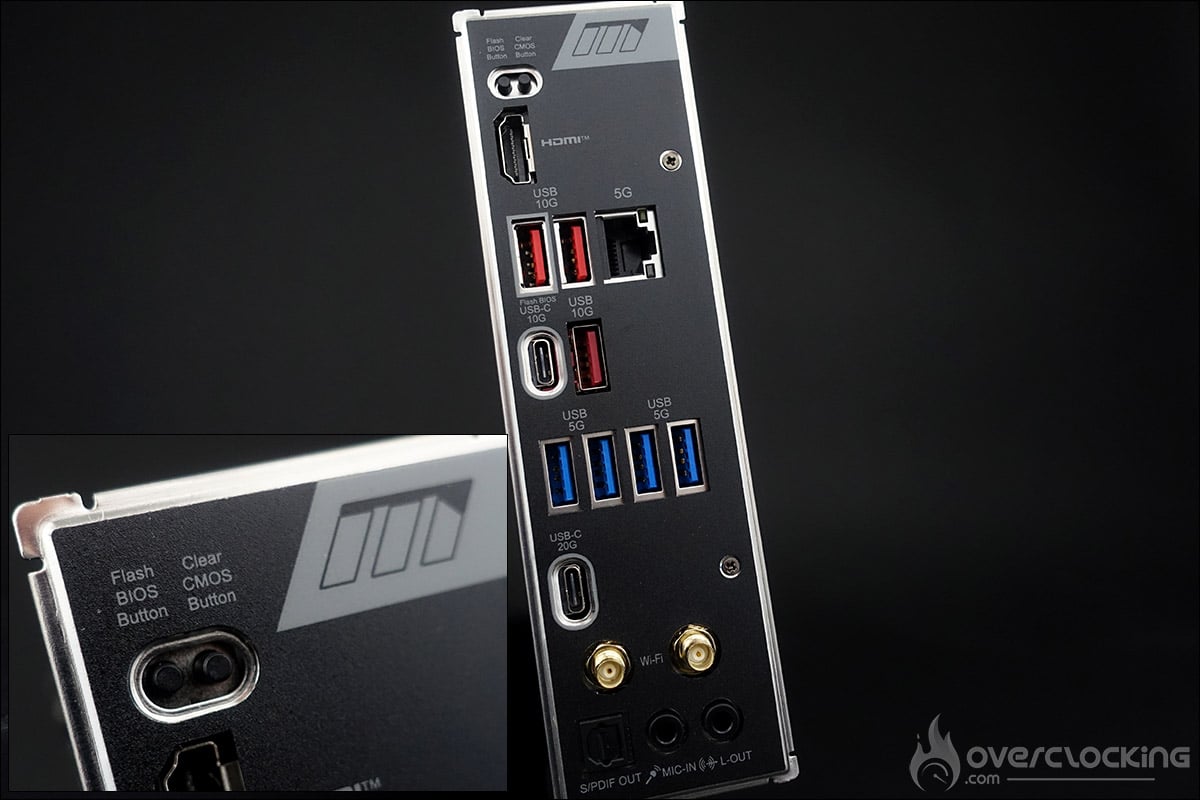

La façade arrière dispose des éléments suivants. On retrouve un bouton Clear CMOS, un bouton pour flasher le BIOS via un clé USB, un port HDMI, un connecteur LAN 5G, trois ports USB 10Gbps Type-A, un port USB 10Gbps Type-C, un port USB 20Gbps Type-C et quatre ports USB 5Gbps Type-A. Enfin, les connecteurs pour les antennes Wi-Fi ainsi que les sorties audios.

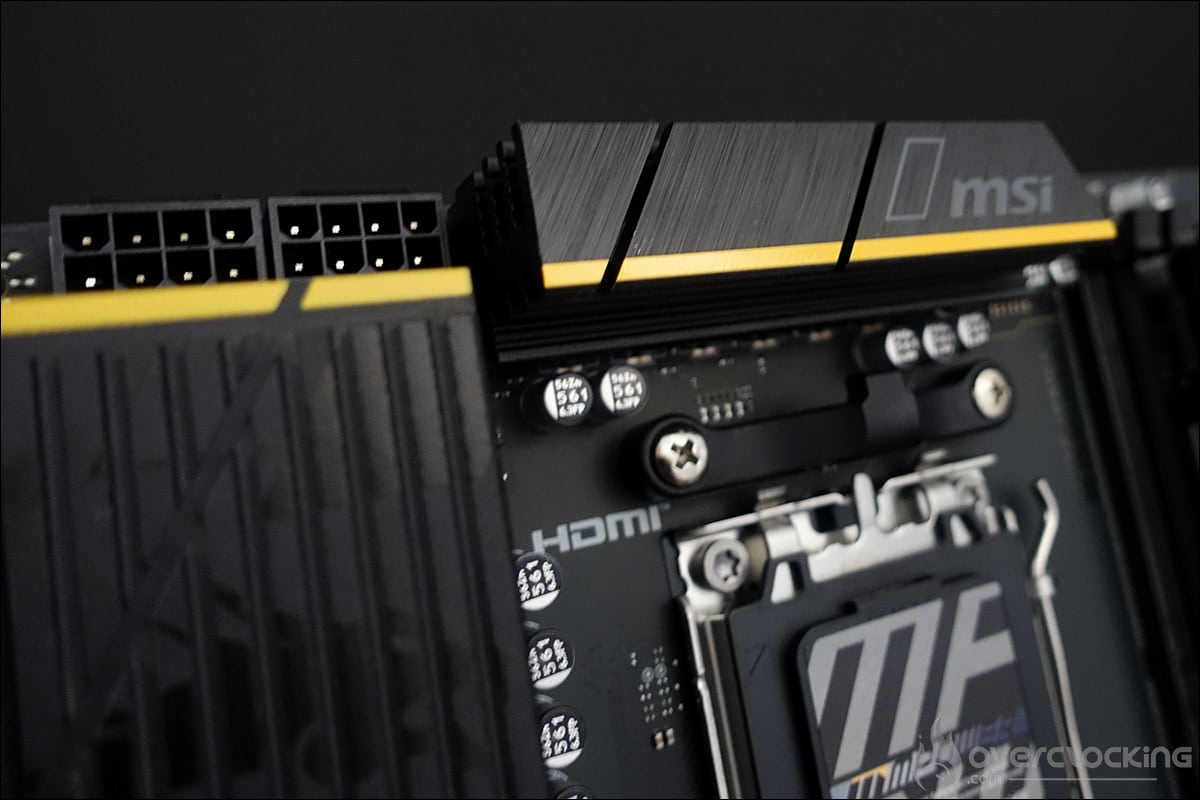

Enfin, pour alimenter notre carte mère, on retrouve un connecteur 24-pins ainsi que deux connecteurs 2 x 8-pins CPU. Maintenant que nous avons fait le tour de la carte, direction le BIOS.
