Test : Corsair Vengeance RGB RS 3600 MHz CL18

4

Comment identifier son kit mémoire :

Les caractéristiques de base :

Vous allez me dire que c’est assez facile puisqu’il suffit de regarder les références annoncées par le constructeur. Oui, mais ce n’est pas suffisant, surtout si vous comptez l’overclocker ! Certaines informations sont données par le constructeur, mais il faudra fouiller voire démonter pour connaître les autres.

On retrouve sur l’une des faces du dissipateur l’inscription « Vengeance RS » et sur l’autre, une étiquette reprenant les caractéristiques techniques de notre exemplaire. C’est cela que nous allons regarder en détails.

Par exemple, dans le cas de notre exemplaire du jour, voilà les informations que nous connaissons déjà :

  • La marque : Corsair
  • Le modèle : Vengeance RGB RS
  • La capacité : 2 x 8 GB
  • La fréquence : 3600 MHz
  • Les timings : 16-18-18-42
  • La tension : 1.35 volt
  • Révision : 4.32

Afin de se faire une idée du potentiel d’overclocking de votre kit, ces informations sont insuffisantes et il va falloir aller plus loin. En effet, il est aussi très important de connaître la révision du PCB ainsi que le modèle des puces qui équipent votre kit mémoire. En fonction de ces informations, les performances du kit en overclocking seront bien différentes.

Pour trouver ces renseignements, il existe deux manières distinctes. La première consiste à démonter les radiateurs de votre kit afin de visualiser le PCB. Vous pourrez ainsi voir le PCB et la référence des puces. La seconde solution est d’utiliser le logiciel Taiphoon Burner (lien pour le télécharger).

Logiciel Taiphoon Burner :

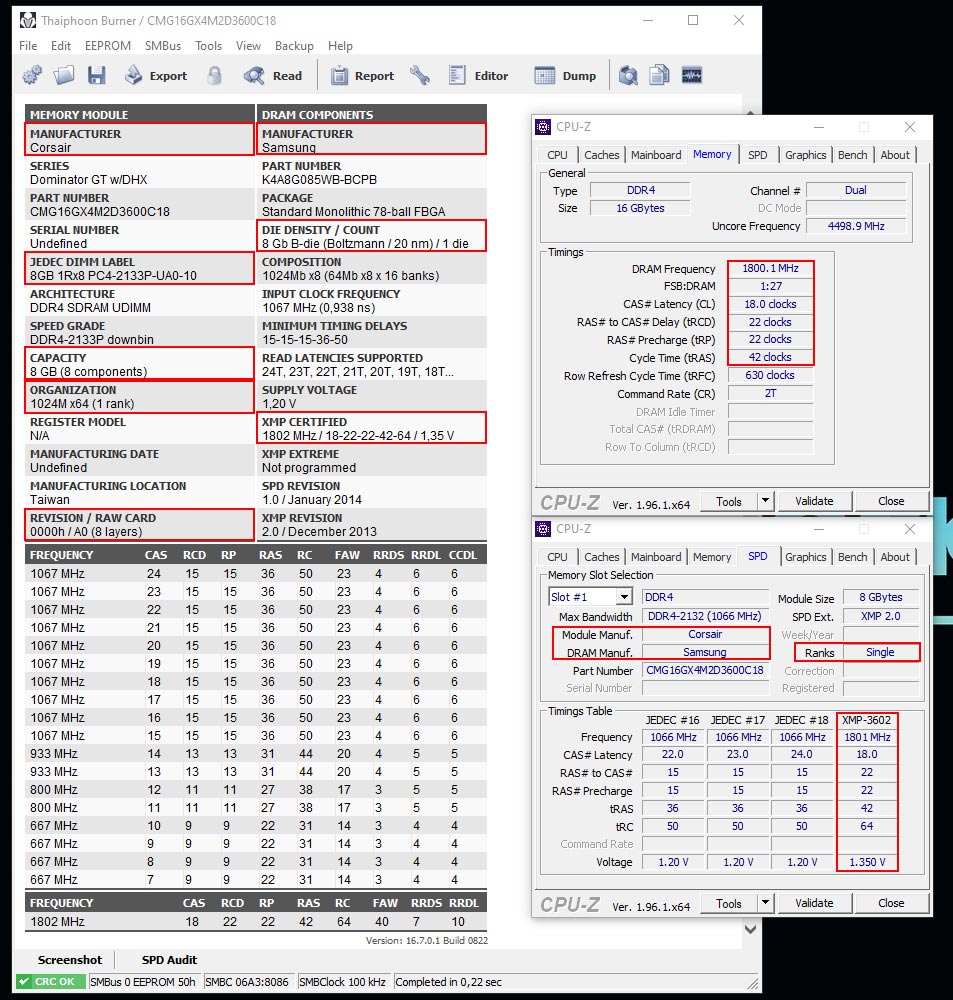

Voici d’ailleurs ce que nous indique ledit logiciel. On a aussi ouvert CPU-z ainsi que MemTweakIt afin de comparer les informations. CPU-z nous confirme les timings et la fréquence de notre kit mémoire, à condition d’avoir activé le XMP au sein du bios. Si vous avez des doutes sur la façon d’activer le XMP au sein du bios, passez à la page suivante ou jetez un œil à notre article sur Vonguru.

Thaiphoon Burner nous apprend qu’il s’agit de puces B-Die de la marque Samsung et que les puces sont regroupées sur une seule face et qu’il s’agirait d’un PCB A0. Pour info, il existe des puces de différentes marques (Samsung, Micron, …) et avec des révisions également différentes (B-die, D-die, E-die…). Mais attention, il faut prendre ces informations avec des pincettes puisque nous savons qu’avec une version 4.32, ce sont des puces C-die et non B-die ! Le PCB devrait être aussi du A2 et non de l’A0.

Le PCB de notre kit mémoire :

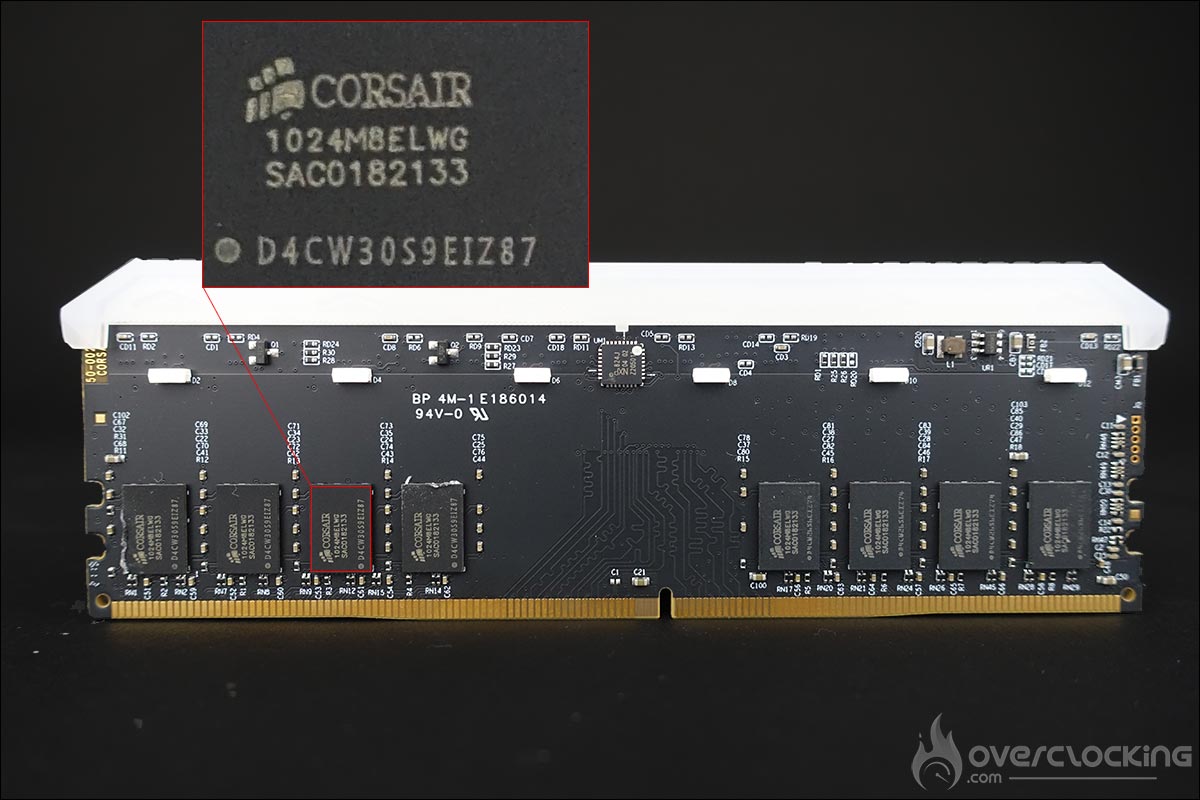

Nous allons démonter les dissipateurs afin de pouvoir observer le PCB ainsi qu’identifier les puces. Attention, il s’agit de prendre ses précautions afin de ne pas détacher accidentellement des puces du PCB ! La meilleure technique consiste à chauffer le radiateur avec un sèche cheveux avant de faire délicatement levier.

À l’heure actuelle, pour les kits DDR4, on peut retrouver trois PCB différents qui se distinguent par l’emplacement des puces mémoires. On retrouve des versions « A0 », « A1 » et « A2 ». Voici une photo proposée par LuckyNoob qui permet de visualiser facilement les différences.

Notre kit bénéficie donc d’un PCB A2 avec des puces C-die même si Taiphoon Burner nous indique un A0 avec des B-die. Il est cependant déjà très facile de vérifier en regardant sous le système de refroidissement la position des puces. On peut identifier la position des 4 puces de gauche qui sont bien les unes à côté des autres.
