Test : Corsair iCUE 5000X RGB Black

1

Montage

Montage

On passe maintenant à l’étape de montage de notre configuration à l’intérieur de cet iCUE 5000X RGB Black de Corsair. Voici donc les composants qui serviront pour le montage :

  • Carte mère : ASUS Crosshair VI Hero
  • CPU : AMD Ryzen 7 1700X
  • Carte graphique : ASUS HD 7970
  • Ventirad : be quiet! Dark Rock 4
  • Alimentation : Corsair CS650M

L’alimentation :

Corsair iCUE 5000X RGB Black installation alimentation

Comme toujours, on commence la partie montage du boîtier par l’installation du bloc d’alimentation. Ici, rien de bien compliqué dans la mesure où il suffit d’insérer le bloc sous le cache alimentation, par le côté. Contrairement, à d’autres références, il n’y aura pas de pourtour à retirer et à visser sur le bloc.

Par contre, soyez vigilent quant à la profondeur disponible. Si la cage HDD est à sa position initiale, il se peut que vous deviez la déplacer vers l’avant du boîtier.

Le stockage :

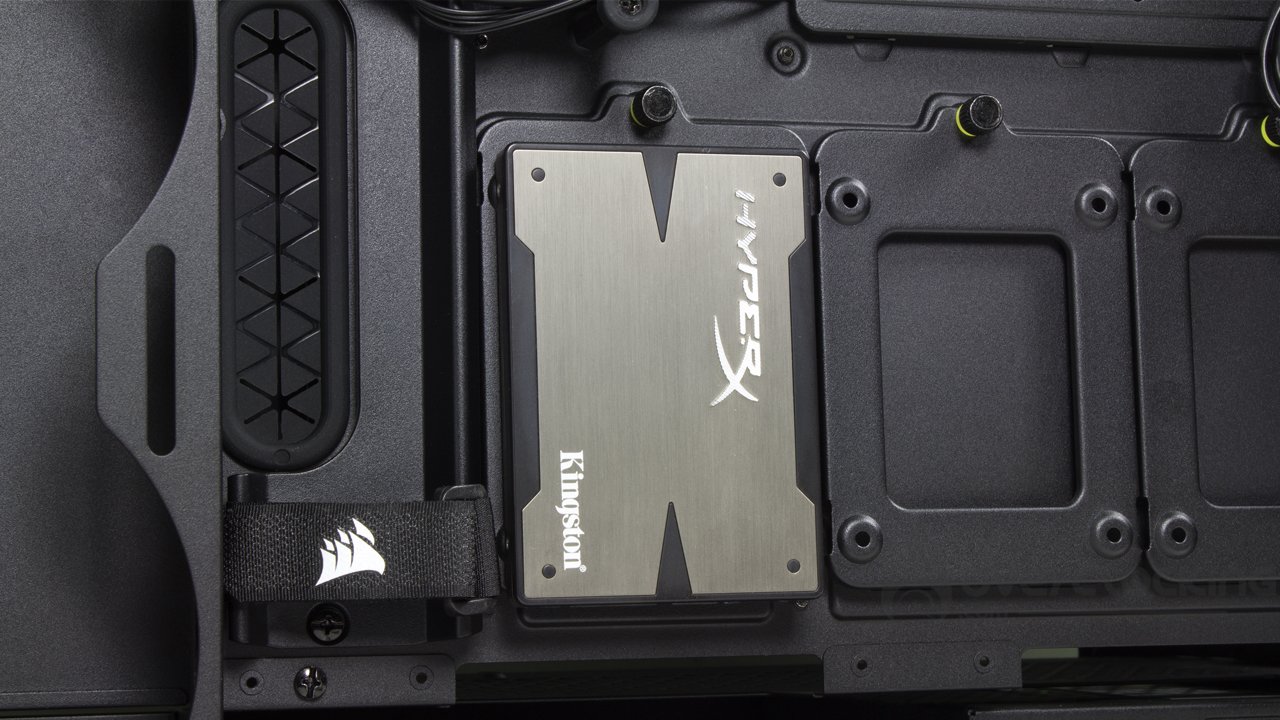

Sans plus tarder, nous enchaînons avec la partie stockage et on commence par la partie SSD. En soi, l’opération n’est guère compliquée puisqu’il s’agira de retirer une platine SSD pour y visser notre stockage. Enfin, on remet le tout à sa place via un système de vis à main. Néanmoins, là où le bât blesse, c’est que les vis à mains ne disposent pas de tête de vis. Or, si ces dernières sont un peu trop serrées de série, on risque de ne pas pouvoir les dévisser à la main et le besoin d’une pince risque de rapidement se faire sentir.

Publicité

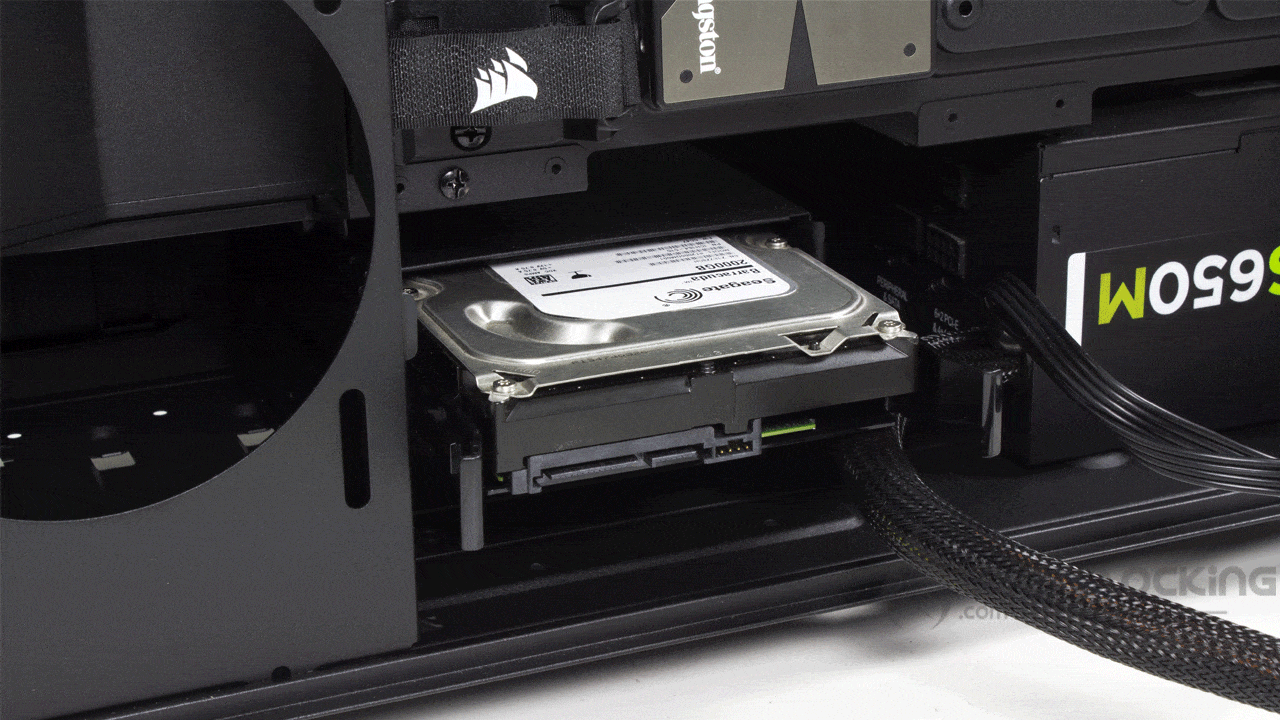

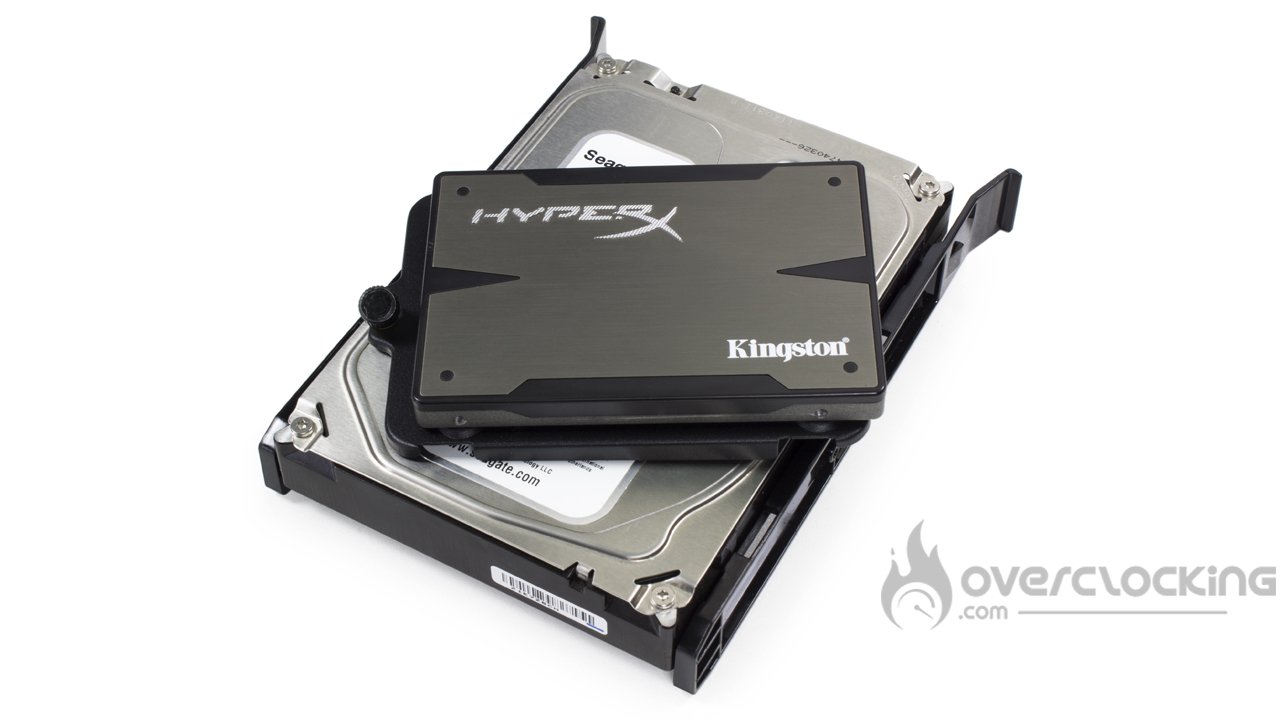

La mise en place des disques durs reste bien plus aisée. En effet, on retrouve le système classique de panier. Ainsi, on sort un panier en pressant les languettes latérales et on dispose notre stockage à l’intérieur. Pour cela, il faudra insérer les taquets du panier dans les pas de vis du disque en l’écartant. On remettra le tout dans sa cage en glissant simplement le panier dans sa cage.

La carte mère, ventirad, carte graphique :

Corsair iCUE 5000X RGB Black montage carte mère

On enchaîne assez rapidement avec l’installation de la carte mère où les choses se passent plutôt bien. Pour le coup, il suffit simplement de déposer la carte sur son emplacement et de la visser au boîtier. Pour cela, on prend un tournevis cruciforme et on fixe notre Crosshair VI Hero via ses neuf point d’accroches… Enfin, huit puisque l’entretoise du milieu fera office de plot de guidage.

Pour le ventirad CPU, les choses se corsent quelques peu. Afin de dégager l’accès à l’arrière de la carte mère, il faudra retirer la platine faisant office de support du Lightning Node CORE. Une fois retirée, on aura un accès backplate bien dégager et on pourra suivre la procédure d’installation du Dark Rock 4 sans encombre.

Corsair iCUE 5000X RGB Black montage GPU vertical

On arrive maintenant à la mise en place de la carte graphique. La manière « classique » veut que l’on installe notre HD 7970 à « l’horizontale ». Pour cela, on retire les équerre correspondantes, on insère le GPU sur son slot PCIe et on verrouille l’ensemble grâce à deux vis à main.

L’autre méthode veut que l’on installe notre carte à la verticale. Pour cela, on déverrouillera les slots correspondant via une petite plaque métallique. On retire les cache, on place notre carte et on la fixe, de nouveau grâce à des vis à main.

D’ailleurs, à ce sujet il est dommage que Corsair n’ait pas proposé trois slots verticaux. De plus en plus de cartes disposent de dissipateur imposant voire affichent un format triple slot. En l’état, impossible d’installer une carte dans ce sens. Ou alors, le dissipateur risque de se retrouver coller à la vitre et le refroidissement pourrait être impacté !

Le câblage :

Corsair iCUE 5000X RGB Black câblage
C’est quand même mieux avec le panneau refermé (GIF).

À l’arrière du plateau de la carte mère, nous avons un espace vraiment généreux puisque nous mesurons, au mieux, 3 cm. Clairement, il ne sera pas difficile de regrouper beaucoup de câble au même endroit et ce, malgré la double porte maintenu par un système d’aimant.

Sinon, avant de commencer le câblage, il faudra veiller à retirer la platine placée à droite de la carte mère. Le but étant de laisser les passages de câble sous-jacent accessibles.

Pour aller plus loin :
Test - Razer Iskur V2
Le panneau de contrôle :

On attaque donc cette partie câblage avec le panneau de contrôle. Malheureusement, au vu de notre carte mère, nous n’avons pas pu tester l’adaptateur USB 3.0 à 90° fourni. Effectivement, sur la Crosshair VI hero de Asus, ce connecteur se situe dans le bas de la carte. Nous avons logiquement fait passer le câble le long de sa gaine pour le faire ressortir par une des ouverture du cache alim afin qu’il soit branché à la carte.

D’ailleurs, nous avons réalisé la même opération pour le connecteurs audio ainsi que ceux du f-panel

La seule exception concerne le connecteur USB Type C qui remontera dans sa goulotte afin de ressortir sur la droite de la carte mère. Par ailleurs, nous ne l’avons pas branché immédiatement, on y reviendra.

La carte mère :

Nous poursuivons maintenant avec le branchement de la carte mère. Tout d’abord, on s’intéresse au connecteur EPS12V pour la partie CPU. Ici, aucune difficulté puisque le câble longera l’arrière du boîtier et ressortira par le passage du haut, le plus à l’arrière possible. Le tout sera maintenu par une bande velcros que l’on aura ajouté au niveau de la goulotte.

Pour ce qui est de l’ATX 24 broches, on fait ressortir le connecteur par le passage le plus en hauteur, à droite de la carte mère. Encore une fois, nous ne le branchons pas. Même constat que pour l’EPS12V , ce dernier sera plaqué grâce à deux bandes velcros, déjà positionnées de série.

La carte graphique :

En soi, le câble d’alimentation de la carte graphique, suivra le même chemin que l’ATX 24 broches. Il empruntera la goulotte de placée vers l’avant du boîtier et sera plaquée par les mêmes bandes velcros.

Maintenant que tous nos câbles sont passés par les passages, on peut remettre la platine en place. Pour cela, il faut la revisser par l’arrière du plateau de la carte via des vis cruciforme et vers l’avant du boîtier grâce à des vis à main.

Une fois remise en place, on peut enfin tout brancher. Si vous avez branché les connecteurs avant de remettre la platine, la remise en place de ladite platine pourrait s’avérer compliqué à cause de la pression exercée par les câbles.

Le stockage :

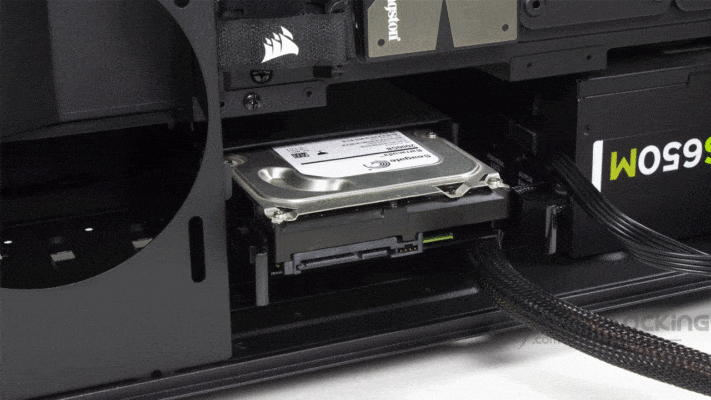

Finalement, c’est pour le stockage que nous avons dû faire face à des déconvenues. Effectivement, afin de câbler les unités de stockage, il faut rajouter les brins SATA sur notre bloc CS650M. Or, avec une cage HDD aussi proche du bloc, impossible de connecter ces câbles à l’alim, même en essayant d’y glisser la main. Il fallut tout ressortir avant de brancher les SATA nécessaires avant de tout remettre en place.  Pour cela, il nous a fallu retirer les paniers, dévisser l’alim, brancher et tout remettre à sa place.

Pour s’épargner tout cela, on peut simplement décaler la cage HDD, mais certaines conditions ne le permettent pas. Cas concret : on veut installer un AIO à côté de la carte mère tout en disposant d’un disque dur 3.5″. La cage est donc indispensable et ne peut être décalée à cause de l’espace occupé par le radiateur du watercooling

Bref, après avoir résolu le problème, nous avons pu alimenter nos unités de stockage. Le surplus de câbles étant stocké dans le bas sur la longueur du boîtier.

Corsair iCUE 5000X RGB Black Montage part 2

Globalement :

Dans les grandes lignes, le montage ne pourra pas s’avérer évident sur tous les points. La première difficulté concerne le bloc d’alimentation et la cage disque dur. On l’a vu, il faudra bien compter les câbles nécessaire avant d’installer son alimentation au risque de devoir tout ressortir en cas d’ajout intempestif de connectique. L’autre point sera en lien avec le cache situé sur la droite de la carte mère. Il sera plus simple de ne pas brancher les câbles à la carte mère avant de remettre en place ladite platine. Dans le cas contraire, c’est la remise en place du cache qui posera soucis.
