Installation
Le châssis du H500P étant maintenant connu, il ne nous reste plus qu’à passer à l’étape d’installation de notre configuration. Comme pour les tests précédents, cette dernière sera constituée des éléments habituels suivant :
- Carte mère : ASUS Maximus VI Extreme
- Carte graphique : ASUS HD 7970
- Ventirad Cryorig H7 Quad Lumi
- Alimentation Corsair HX850
L’alimentation :

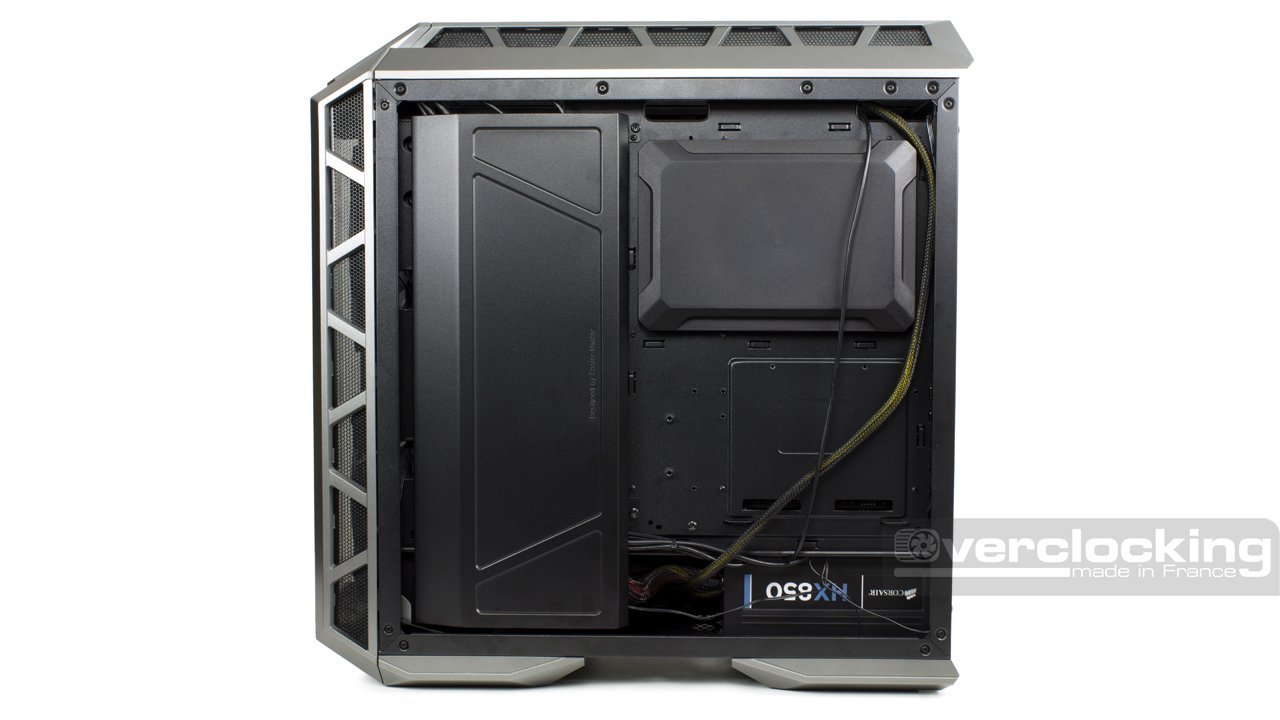

Pour procéder à la mise en place de notre bloc d’alimentation, il faudra commencer par retirer les deux parties du cache alimentation. Un premier morceau recouvre la cage HDD tandis que le second masque l’alimentation en elle-même. Pour cela, on se munie d’un tournevis cruciforme on retire la visserie :
- Deux dans le fond du boîtier côté carte mère
- Deux de l’autre côté du plateau de la carte mère
- On termine par les deux dernière à l’arrière du boîtier
Les parties en acier du tunnel s’enlèvent facilement et il ne nous reste plus qu’à déposer notre alimentation. La fixation du bloc se fera classiquement à l’arrière du boîtier. On peut maintenant remettre la première partie du cache alimentation. Pour la seconde partie, on attendra d’avoir mis en place les unités de stockage.
Le stockage :

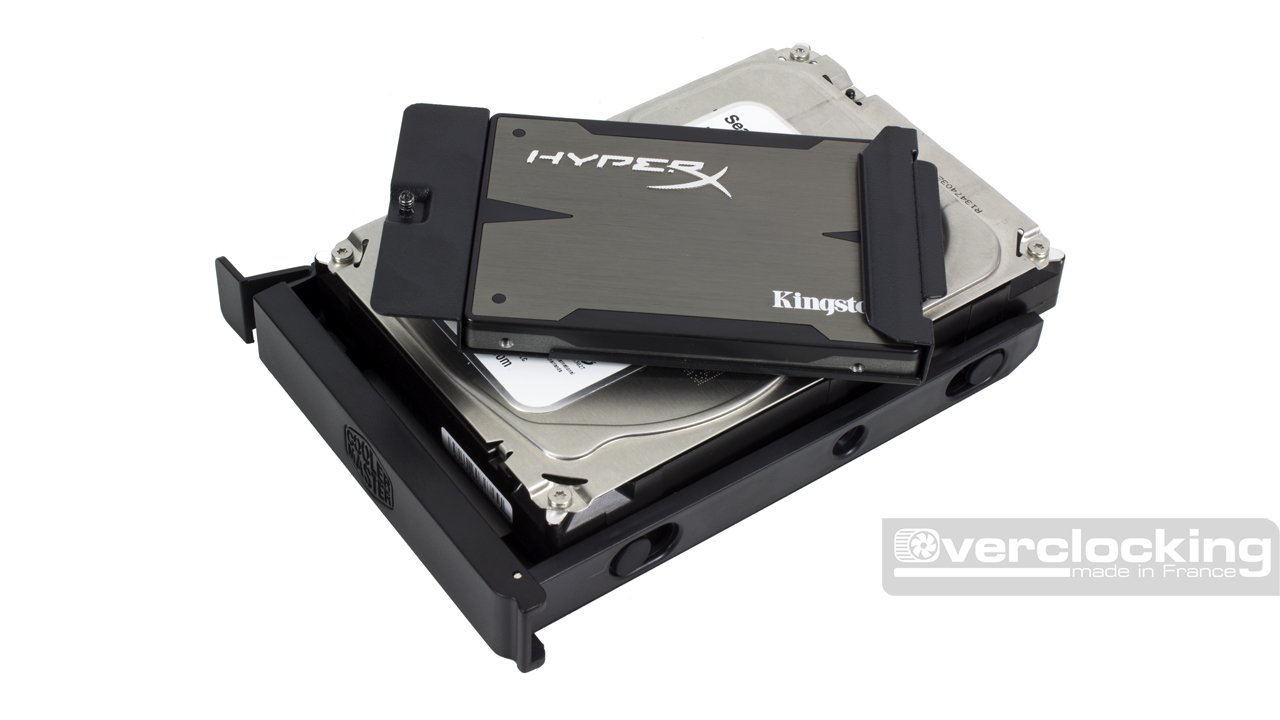

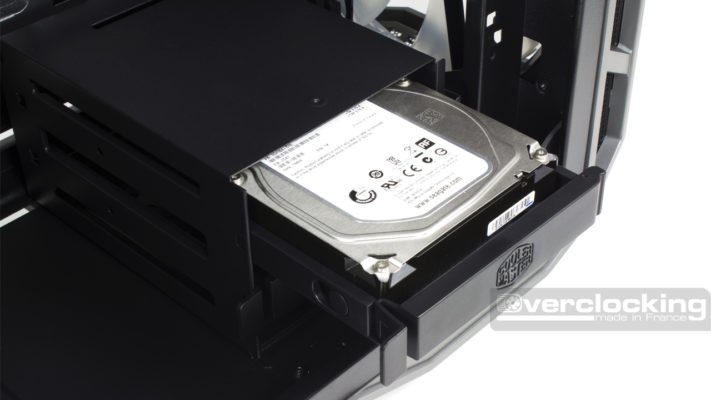

L’installation des unités de stockage se fait de manière classique, tout du moins, pour les unités 3.5’. Une fois le cache alimentation retiré, nous avons un accès dégagé à la cage HDD. Le panier se libère simplement via une languette que l’on tirera vers soi. Ne reste plus qu’à insérer notre disque dur dans le panier en l’écartant et en faisant en sorte à faire correspondre les taquets du panier et les pas de vis du disque dur. On remet le tout en glissant l’ensemble dans la cage.

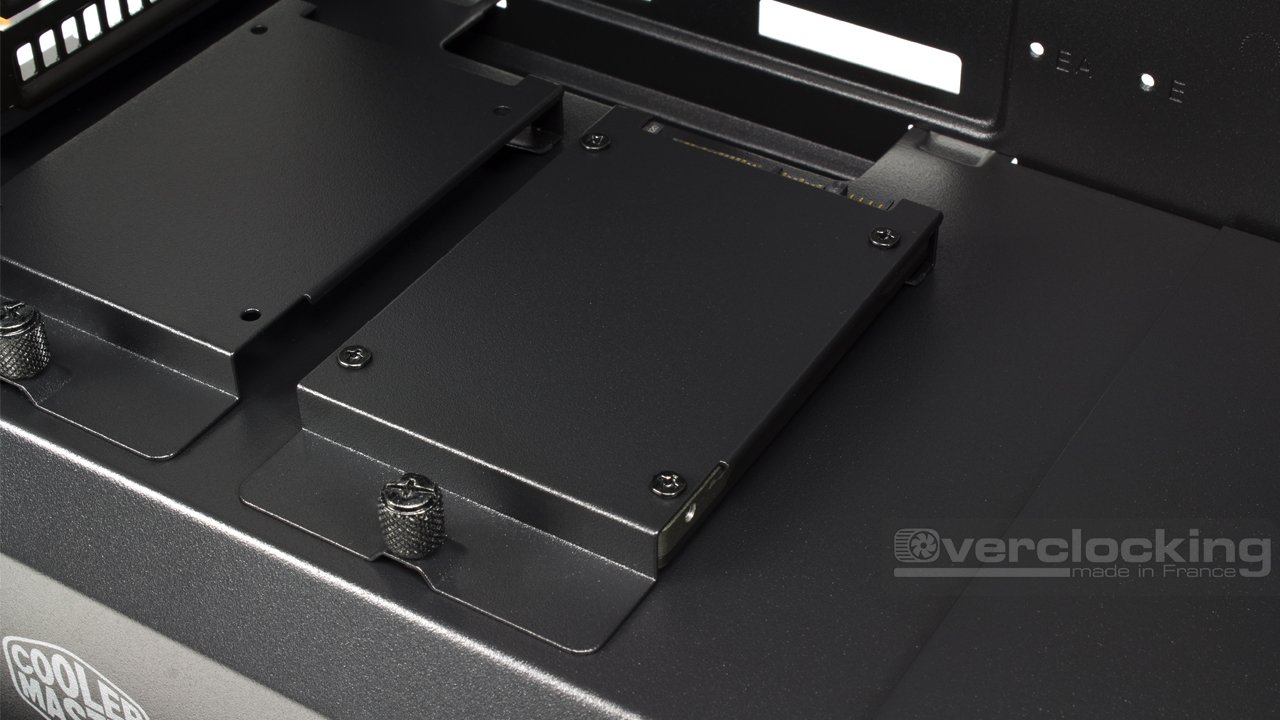

Pour les SSD (ou autre unités 2.5’) on libèrera une platine grâce aux grosses vis à mains. Le SSD se glissera simplement dans la platine (par en dessous) et sera maintenue à l’aide de quatre vis. On remet le tout en revissant notre platine avec le SSD en son sein.

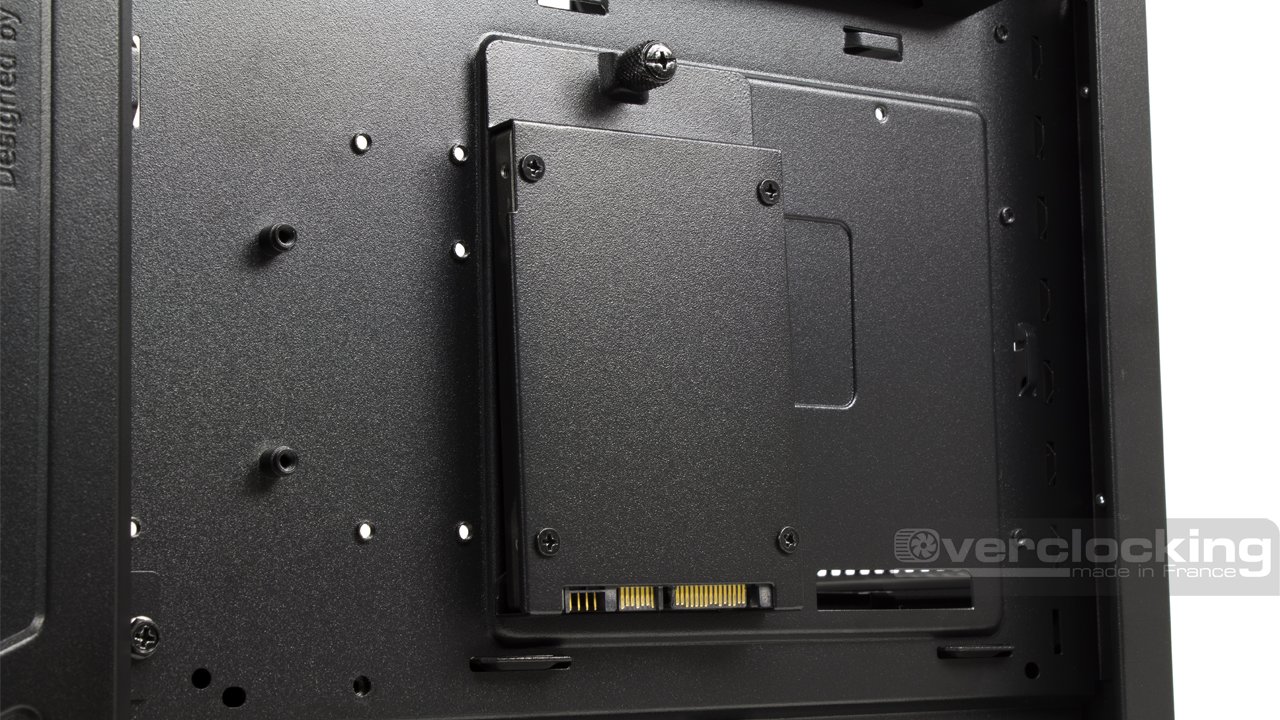

Sachez qu’on peut aussi placer nos unités 2.5’ à l’arrière du plateau de la carte mère. Deux emplacements sont libres. De même, on pourra déplacer la cage HDD afin de l’éloigner de la façade en cas d’installation ou non de radiateur de watercooling.
La carte mère, ventirad, carte graphique :
Le H500P arrive de base avec seulement deux entretoises d’installées. Ce sera donc à nous de mettre le reste en place. Pour faciliter cette étape, le constructeur fourni le nécessaire. De plus, on ne pourra pas se tromper quant à leur emplacement, les marquages étant présents sur le châssis.

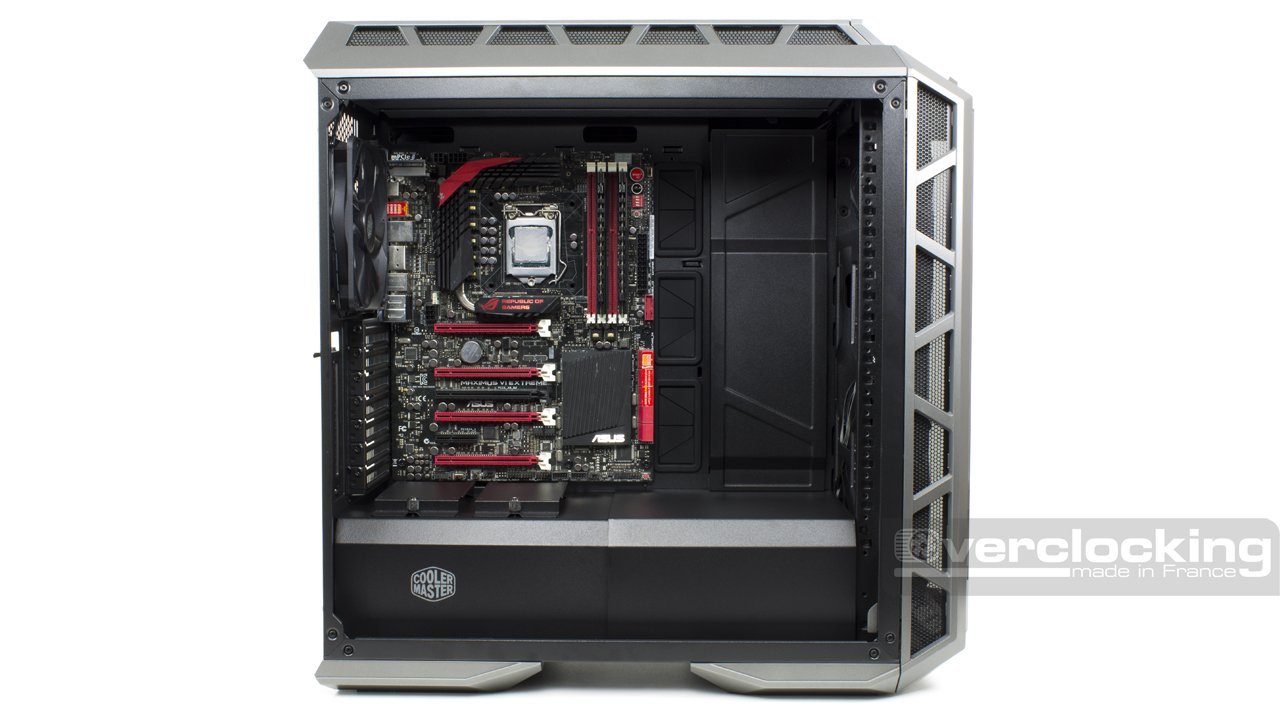

L’installation de la carte maman se fait maintenant de manière classique, on dépose la mobale à son emplacement et ne reste plus qu’à la visser via ses neuf points de fixation.
Concernant le ventirad, sachez que l’on retrouve un cache en plastique clipsé au niveau du large accès backplate. On le retire en tirant simplement dessus, libérant ainsi le dos de la carte mère. Ensuite, on suivra les étapes indiquées par le constructeur du dissipateur pour son installation. Autrement, pour éviter les manipulations supplémentaires, on peut aussi installer le ventirad avant de mettre en place la carte mère.
Pour la carte graphique, deux options, soit à l’horizontale, soit à la verticale. Ça sera à vous de choisir ce qui vous convient le plus. L’installation à la verticale nécessitera un riser qui n’est pas fourni en bundle. Autrement, on retirera les équerres correspondantes, on installe la carte et on la visse au boîtier, classique.
Le câblage :
Pour le câblage, rendez-vous à l’arrière du boîtier où la première chose à faire est de retirer le cache latéral. Ici, même topo, deux vis (encore) cruciformes maintiennent l’ensemble.

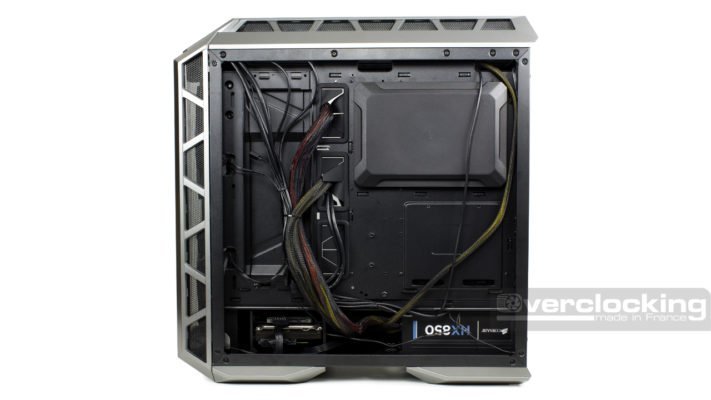

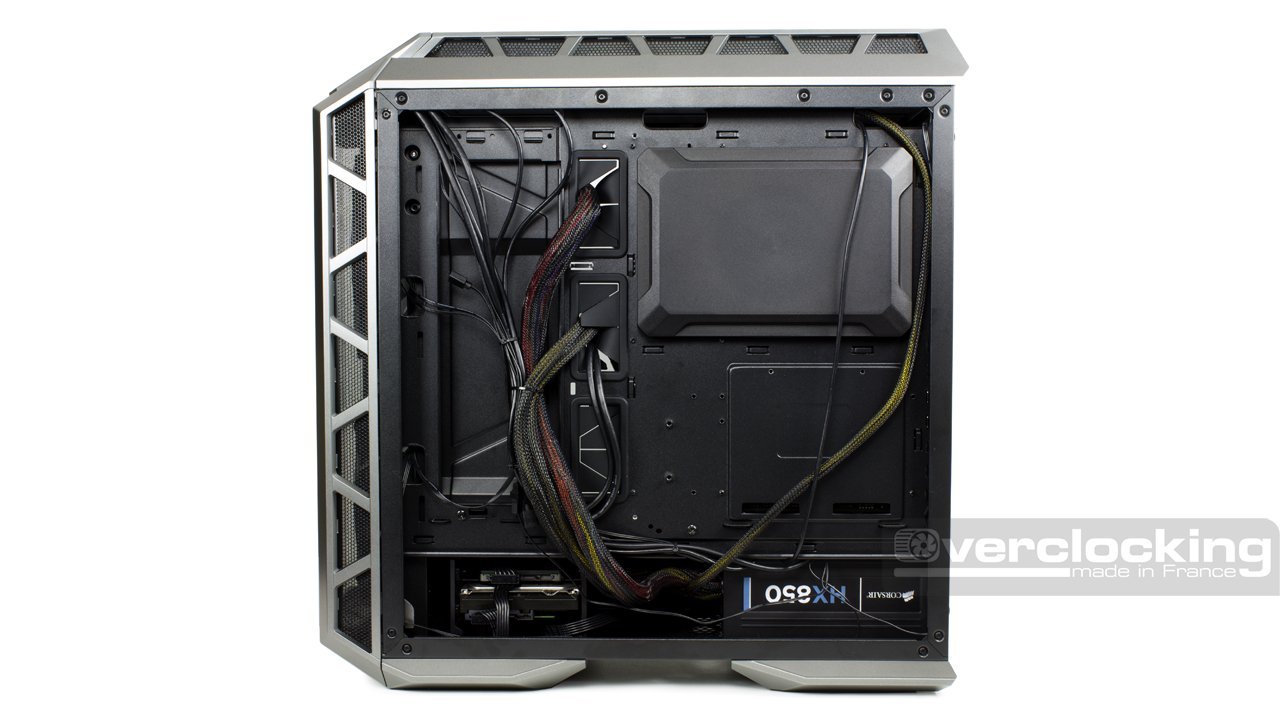

Maintenant que c’est enlevé, on peut commencer à router nos câbles. L’espace ne manque pas puisque l’on compte 2.4 cm à 5 cm selon les endroits. Quoi qu’il en soit, on pourra faire quelques paquets sans difficulté. Néanmoins, on évitera de faire passer nos câbles au niveau des passages en caoutchouc pour ne pas gêner la remise en place de la platine. Finalement, le défi est de regrouper un maximum de câble vers l’avant du boîtier pour qu’une fois le cache remit en place, on obtienne un espace propre. Attention à ne pas faire un gros paquet non plus au risque de ne pas pouvoir remettre le cache.
Pour pouvoir profiter du RGB, il faudra connecter les header RGB des ventilateurs au splitter fourni et le relier au header de votre carte mère… Encore faut-il qu’elle en soit équipée, ce qui n’est pas notre cas… On fera sans. De même, il y a moyen de relier les trois ventilateurs fournis de base entre eux grâce au splitter fan. De cette manière, la ventilation n’occupera qu’une seule prise sur notre carte mère.

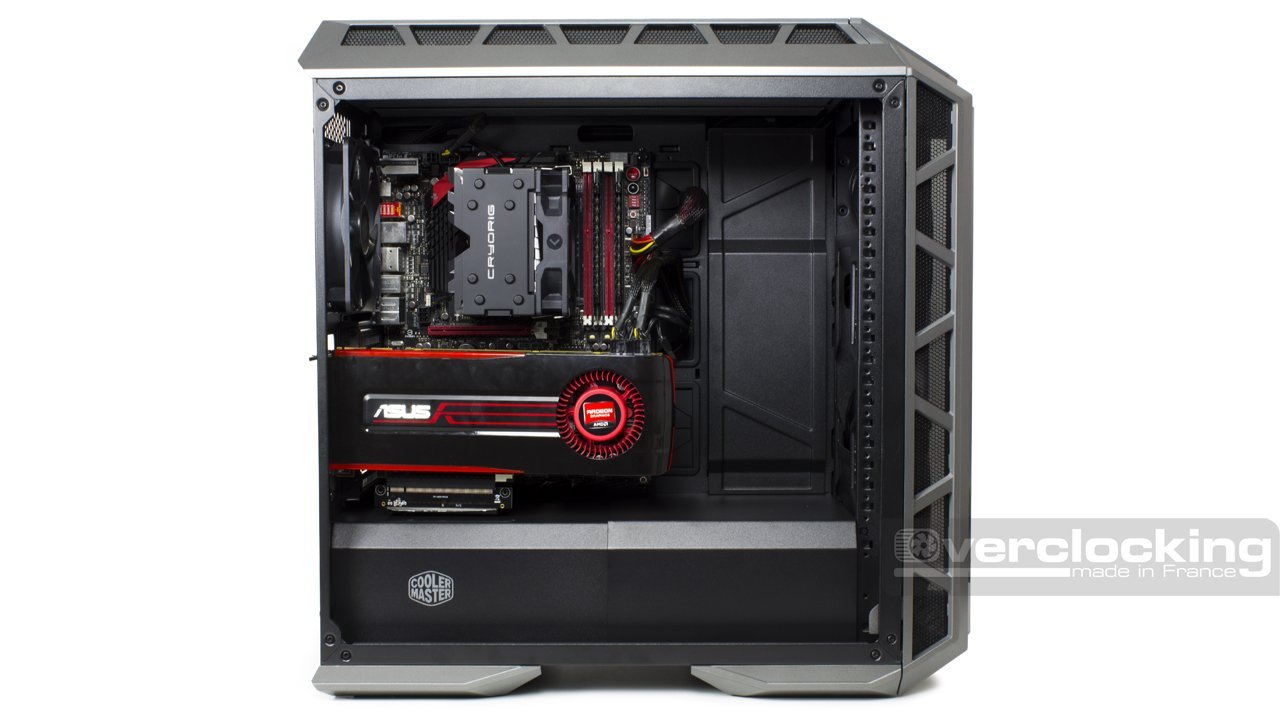

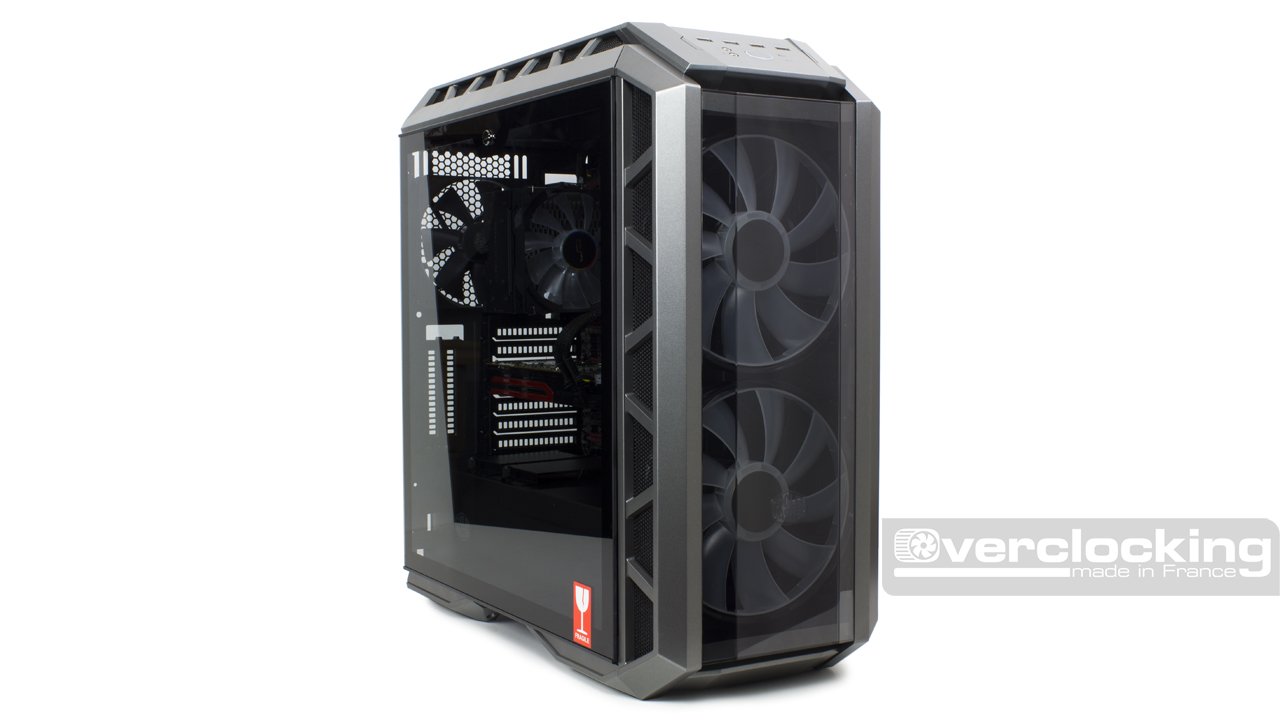

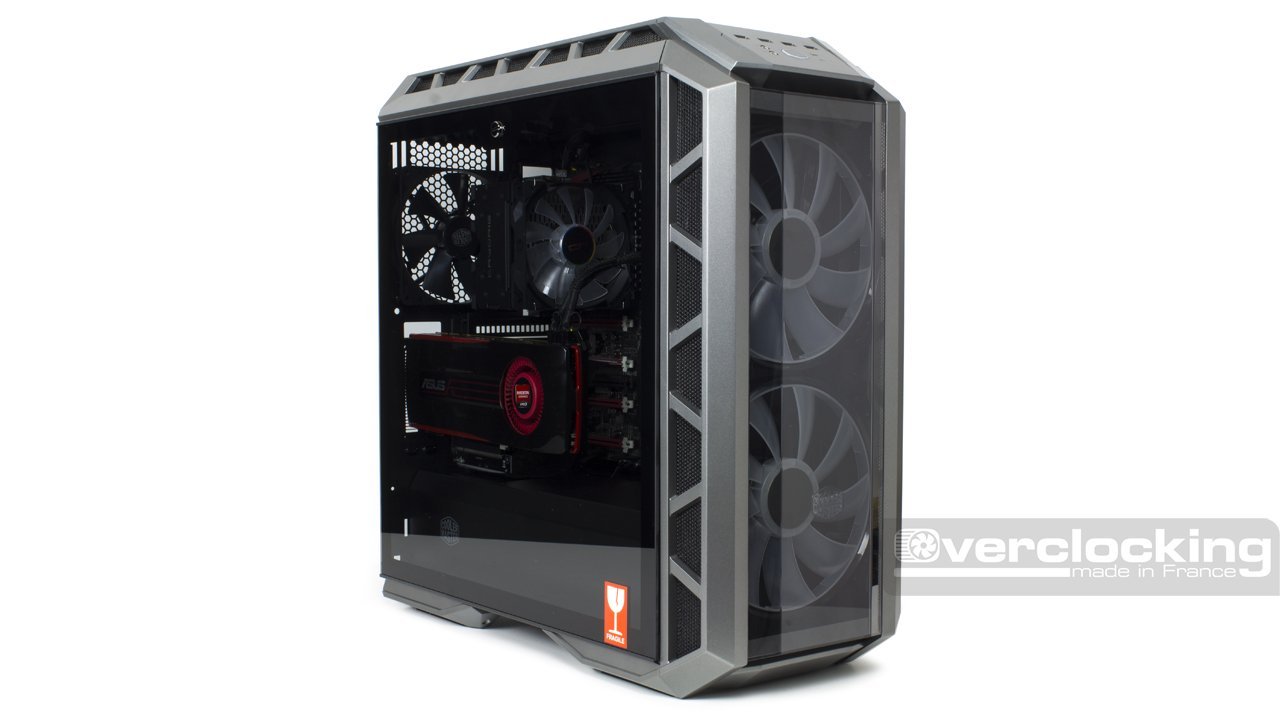

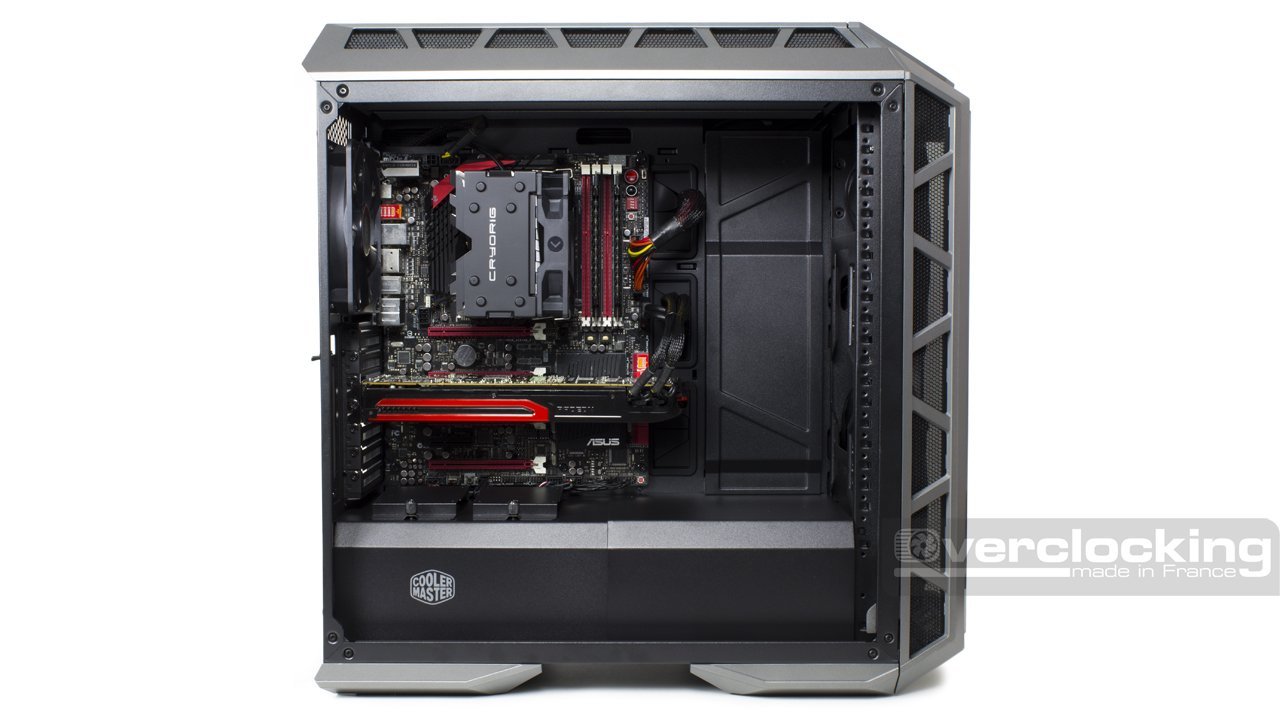

Finalement, l’installation d’une configuration à l’intérieur d’un MasterCase H500P se déroule sans grande difficultés. Avec les différents caches, on arrive à obtenir un résultat propre et agréable à l’œil. Cependant, les différentes platines et caches sont maintenus à l’aide de vis. Autant dire que l’on passera pas mal de temps a visser et dévisser les différentes parties du boîtier. Un système qui mériterait d’être optimisé ?
