Le PCB et les connectiques :

Les outils pour clocker :

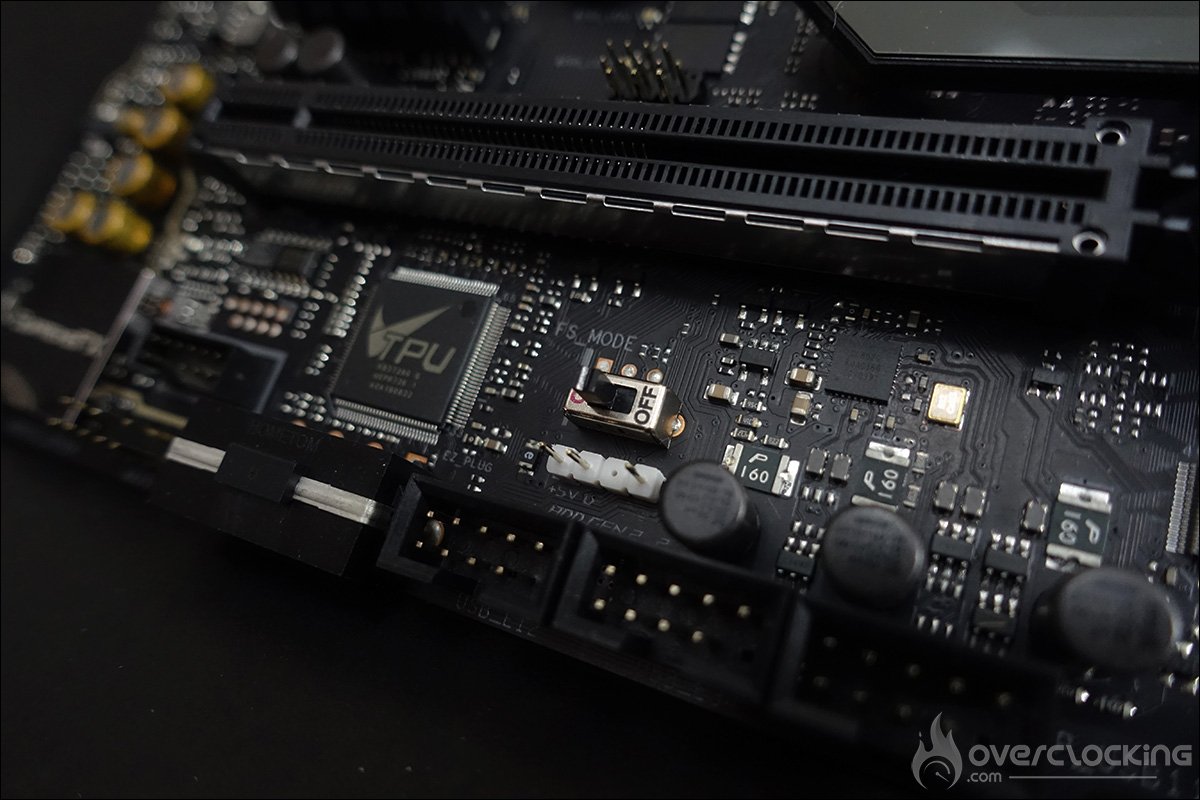

Débutons avec les éléments insérés sur le PCB et qui peuvent s’avérer être des outils intéressants pour les overclockeurs. Ils sont très nombreux sur ce modèle ce qui est devenu une habitude chez Asus sur le haut de gamme. Cela confirme bien sa position de carte dédiée à l’overclocking.

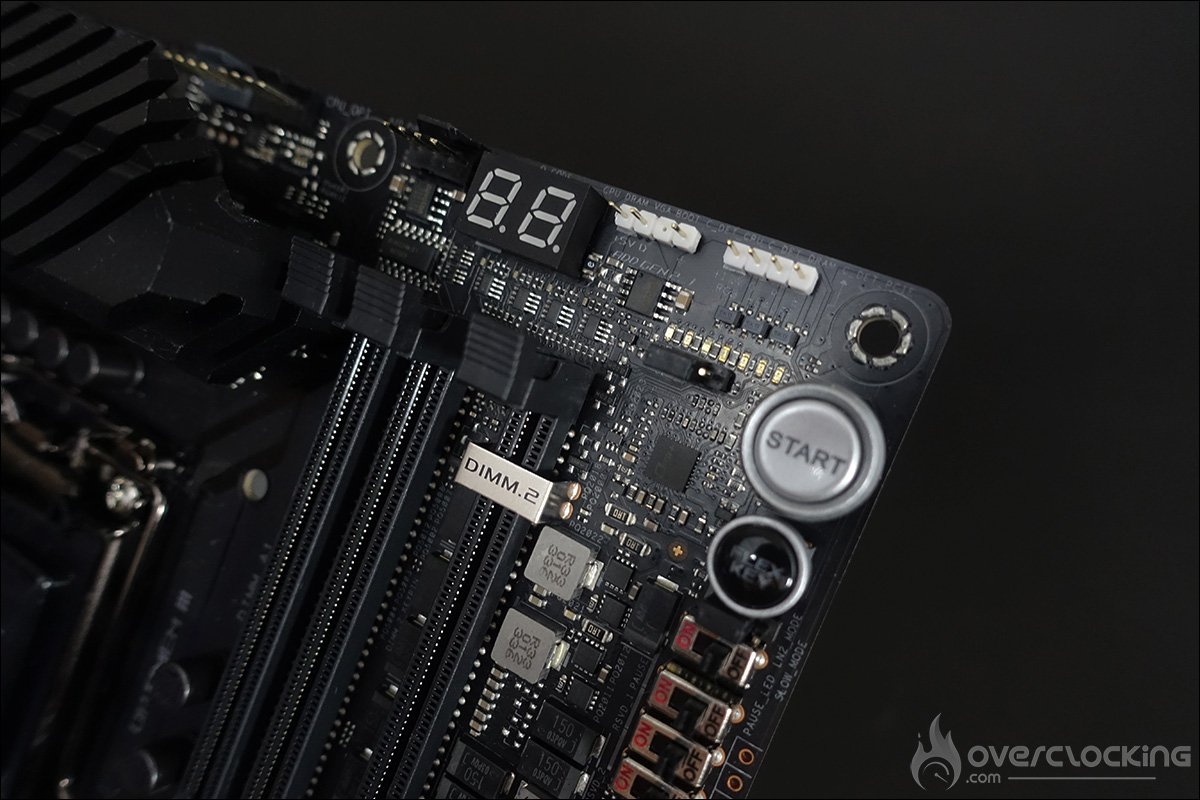

  • Le bouton power : permet la mise sous tension de la carte mère.
  • Le FlexKEY (reset) : permet de redémarrer la carte mère en cas d’échec. Le bouton peut-être désormais affecté à une autre tache comme la fonction Safe Boot ou la possibilité de désactiver le rétroéclairage AURA Light.
  • Safe Boot : permet de redémarrer la carte même si les paramètres choisis dans le bios ne permettent pas le boot. Cela évite de devoir faire un Clear CMOS pour rebooter et donc de perdre vos paramètres encodés.

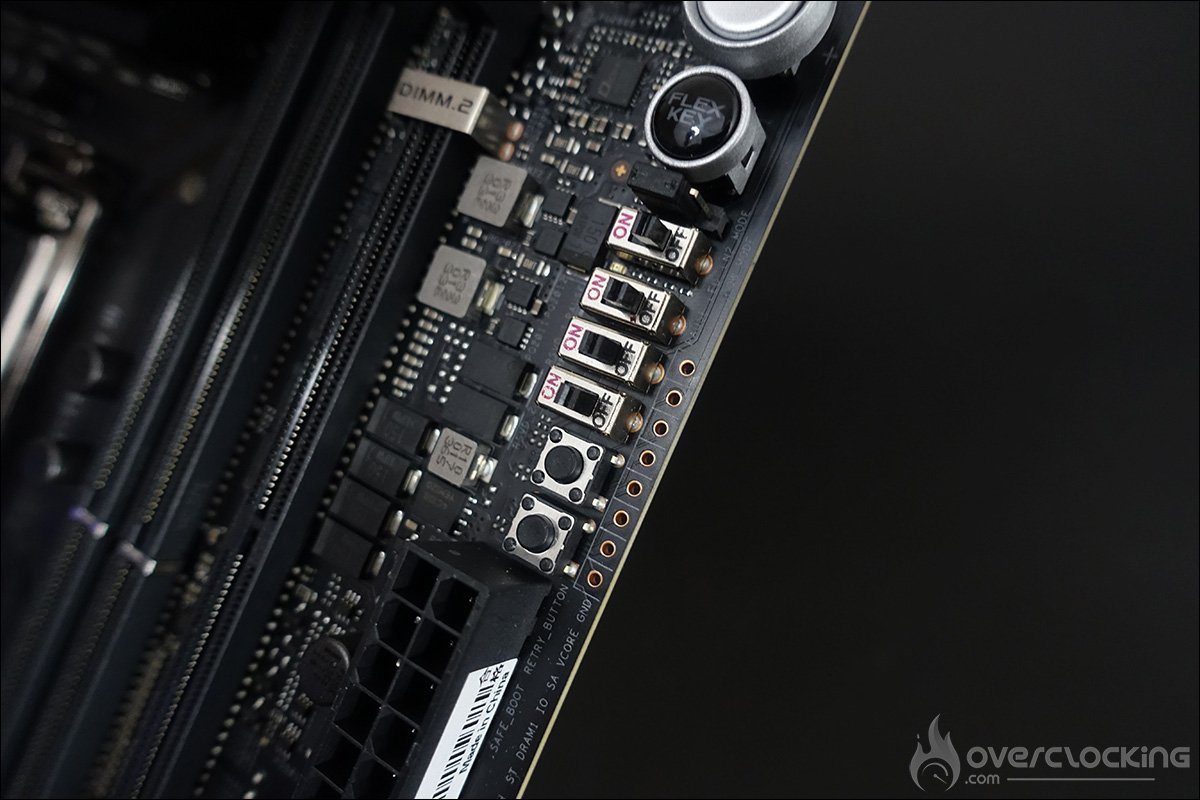

  • ReTry Button : lors de tests sous froid, parfois l’OS freeze et un reset ne permet pas de redémarrer la carte mère : seule solution 6, 7 secondes en maintenant appuyé le bouton START. Avec le bouton ReTry, ça redémarre de suite.

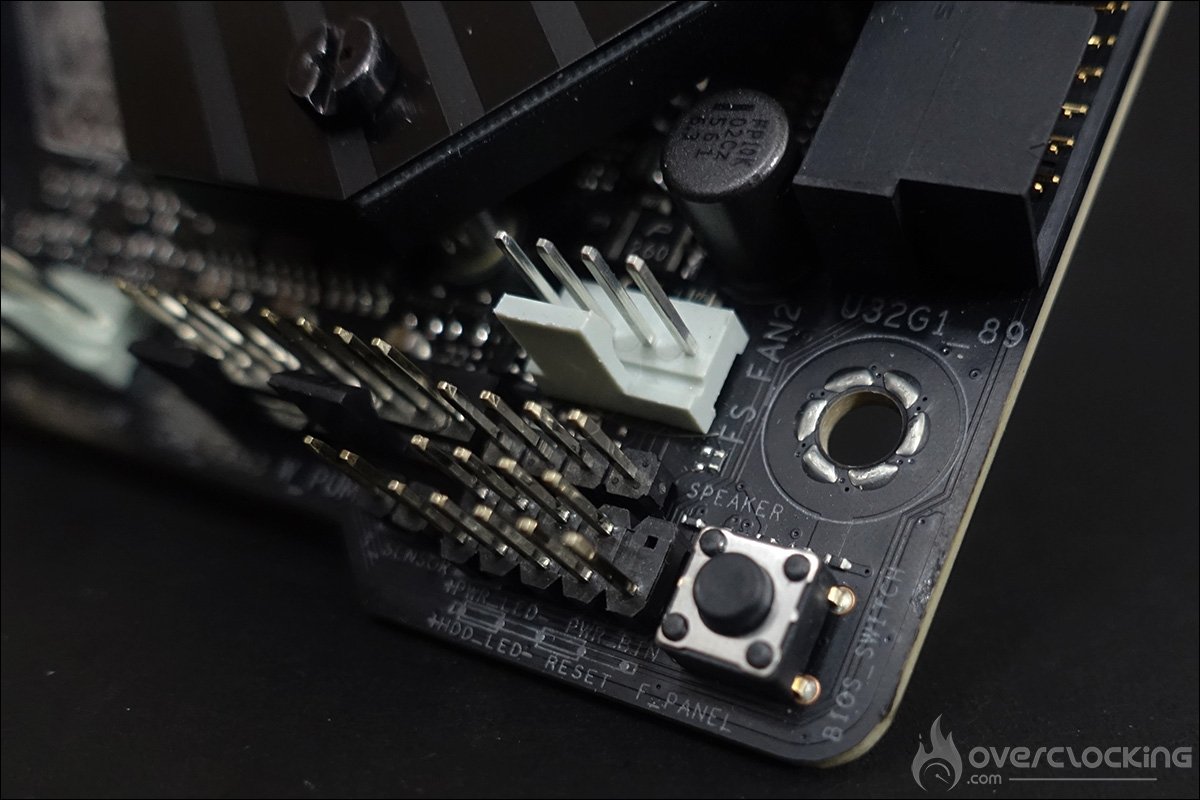

  • Switch bios : permet de switcher entre les deux bios. Vous pouvez ainsi choisir d’avoir un bios « overclocking » et un bios plus stable pour une configuration H24.
  • Slow Mode : permet de booter avec un coefficient de 16x et une fois dans l’OS de remettre celui choisi dans le bios. Sous froid, si vous voulez atteindre 6GHz en 60x100MHz, en activant le Slow Mode, vous bootez en 16×100 et dans l’OS, hop vous revenez à 60×100. C’est surtout pour des max screens.
  • RSVD : permet lorsqu’il est activé sous froid (-120 °C) d’éviter les « Cold boot bug ».
  • LN2 Mode : permet d’activer les profils LN2 dans le bios.
  • Le Q LED : 4 diodes (CPU – DRAM – VGA – BOOT) qui permettent de diagnostiquer les erreurs lors du boot de la carte. Si l’une d’entre elles reste allumée, c’est que le composant qui lui correspond pose problème.
  • Le Debug Led : permet d’afficher un code qui correspond au composant responsable de l’erreur lors du boot. Ceux-ci s’affiche à présent sur l’écran OLED et la liste des codes se trouve au sein du manuel.
  • Le CLR CMOS : permet d’effacer les paramètres du BIOS afin de revenir à ceux par défaut.
  • ProbeIT : permet de mesurer les tensions à l’aide d’un multimètre directement sur le PCB.

Le PCB :

Notre Asus Maximus XII APEX se base sur une alimentation en 16 + 4 + 1 phases (CPU + VCCSA/VCCIO + MEM). La partie en charge du CPU se compose de 16 phases et sur ce modèle, aucun doubleur, mais attention les phases sont placées en parallèles : elles sont donc réellement au nombre de 8. Le contrôleur numérique Digi+ ASP1405 ne pouvant pas gérer 16 phases mais bien 8 au maximum.

Etage d'alimentation PCB Asus Maximus XII APEX

Les 16 mosfets sont quant à eux tous des Infineon TDA21472 de 70A groupés en parallèles par phase et ainsi permettre de les dédoubler sans avoir recours à un doubleur. Étrangement, ils sont moins performants que ceux qui étaient présents sur la Maximus XII Extreme. Le coût semble être la raison la plus probable, en sachant que le prix de la version Extreme est de 1099 euros. Malgré cela, pas de panique, nous sommes ici sur un étage d’alimentation très costaud et suffisamment solide pour profiter pleinement de votre processeur sous LN2.

Le contrôleur numérique VCCSA/VCCIO est lui aussi un Digi+ASP1405 qui va gérer les quatre phases. Les mosfets sont des ON NCP302045. Enfin, terminons avec les 2 phases dédié à la mémoire avec un contrôleur mémoire ASP1103.

Les connectiques :

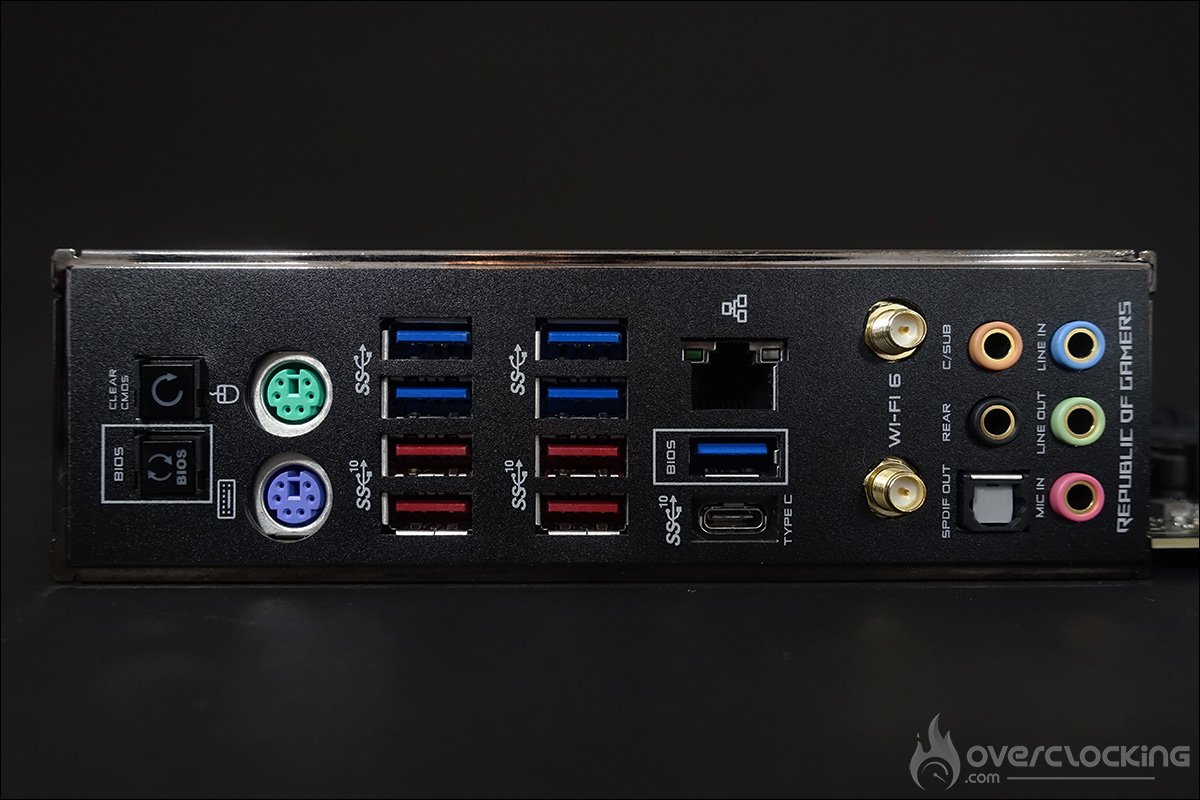

La façade arrière dispose des éléments suivants. Tout d’abord le Clear CMOS ainsi que le bouton permettant de flasher le bios à partir d’une clé USB. On retrouve ensuite les supports d’antennes pour le Wi-Fi dual band.

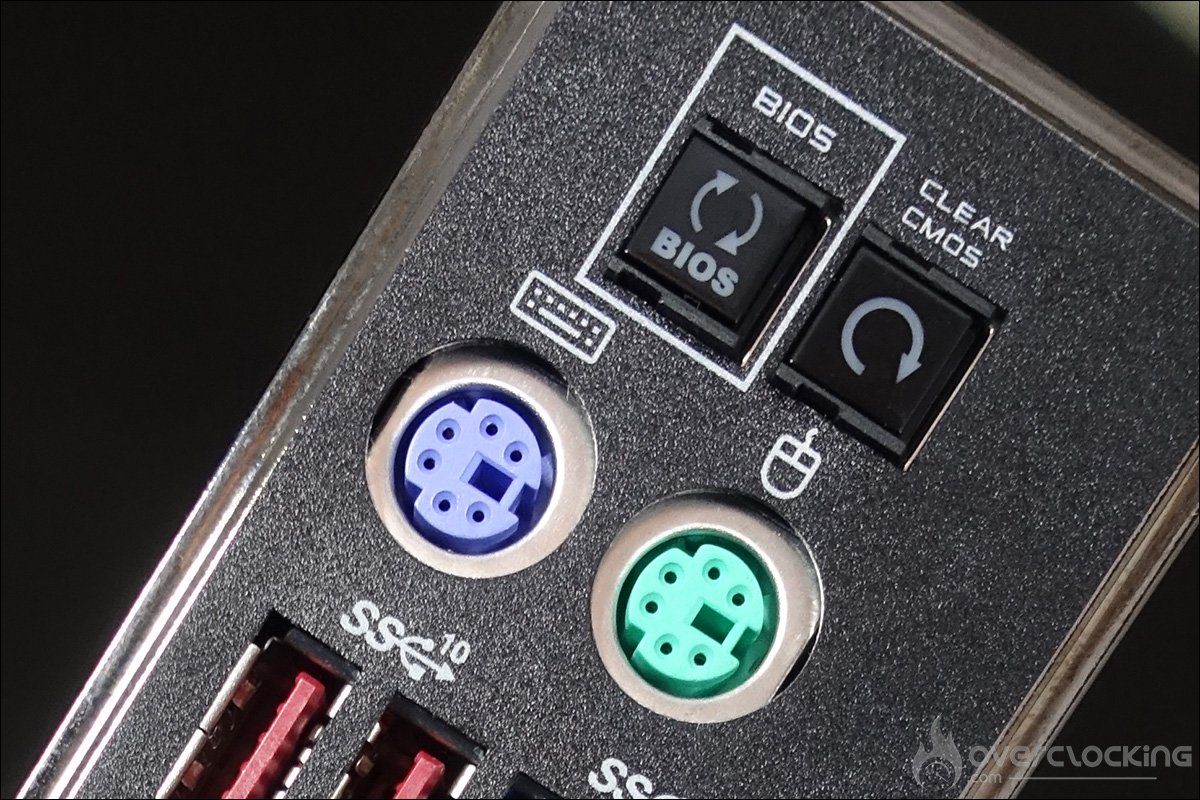

L’une des particularités de la carte est de posséder deux emplacements PS/2 afin de venir y connecter un clavier et une souris ? Mais pourquoi encore utiliser ce type de connecteur en 2020 ? Tout simplement parce que certains benchs sont plus performants sous XP (Super Pi) et que l’utilisation de périphériques non USB facilite grandement l’installation de l’OS.

Au niveau des ports USB, cette Asus ROG Maximus XII APEX dispose cinq USB 3.2 Gen 1 type A, de quatre USB 3.2 Gen 2 Type-A et d’un USB 3.2 Gen 2 Type-C. Enfin, on retrouve pour terminer les différentes sorties audio ainsi que le ports réseau (2.5G). Enfin, la partie audio est assurée par une puce SupremeFX S1220.
