Le tour du propriétaire :

Les différents radiateurs :

Débutons le tour du propriétaire avec les radiateurs qui sont au nombre de quatre !

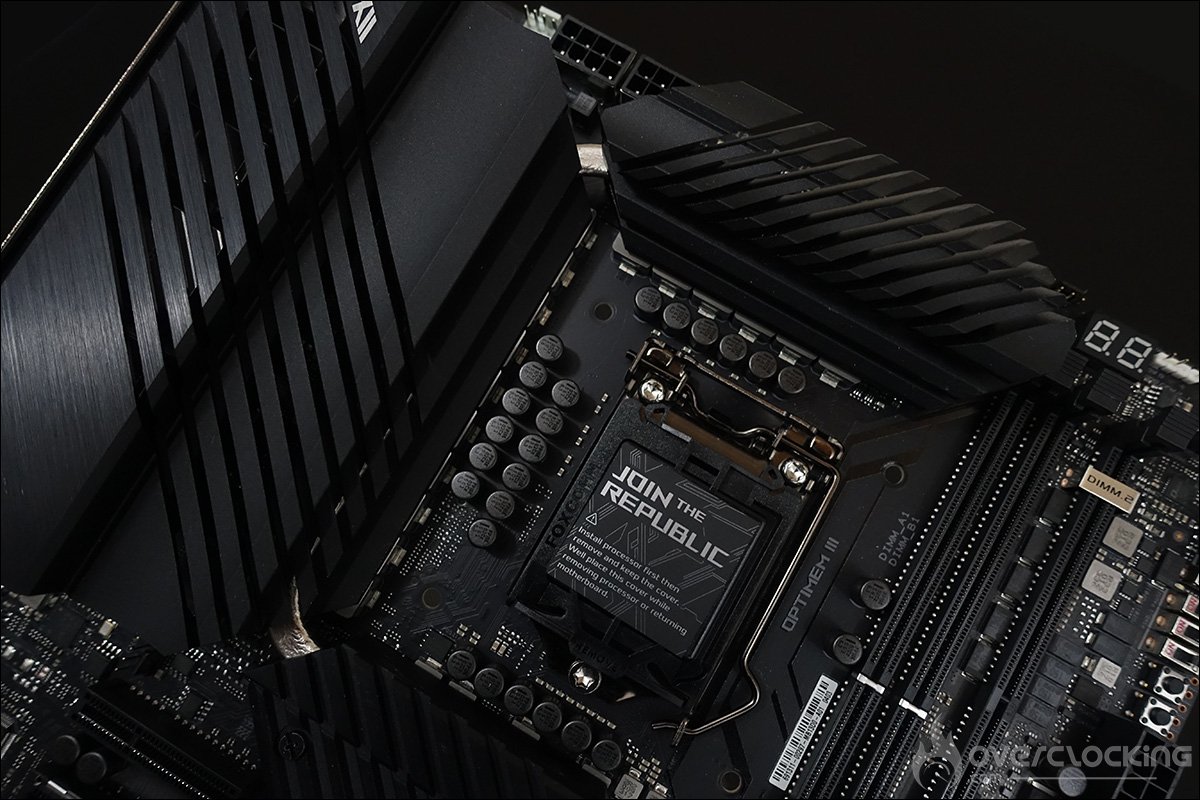

Tout d’abord, les trois radiateurs situés sur le dessus de la carte mère et qui entoure le socket. Les deux plus imposants recouvrent l’étage d’alimentation. Ces deux radiateurs sont reliés par un caloduc.
Un troisième, plus petit, et relié aussi par l’intermédiaire d’un caloduc est chargé de tenir au frais l’étage d’alimentation dédié aux VCCSA/VCCIO. Nous sommes ici sur un système entièrement passif.

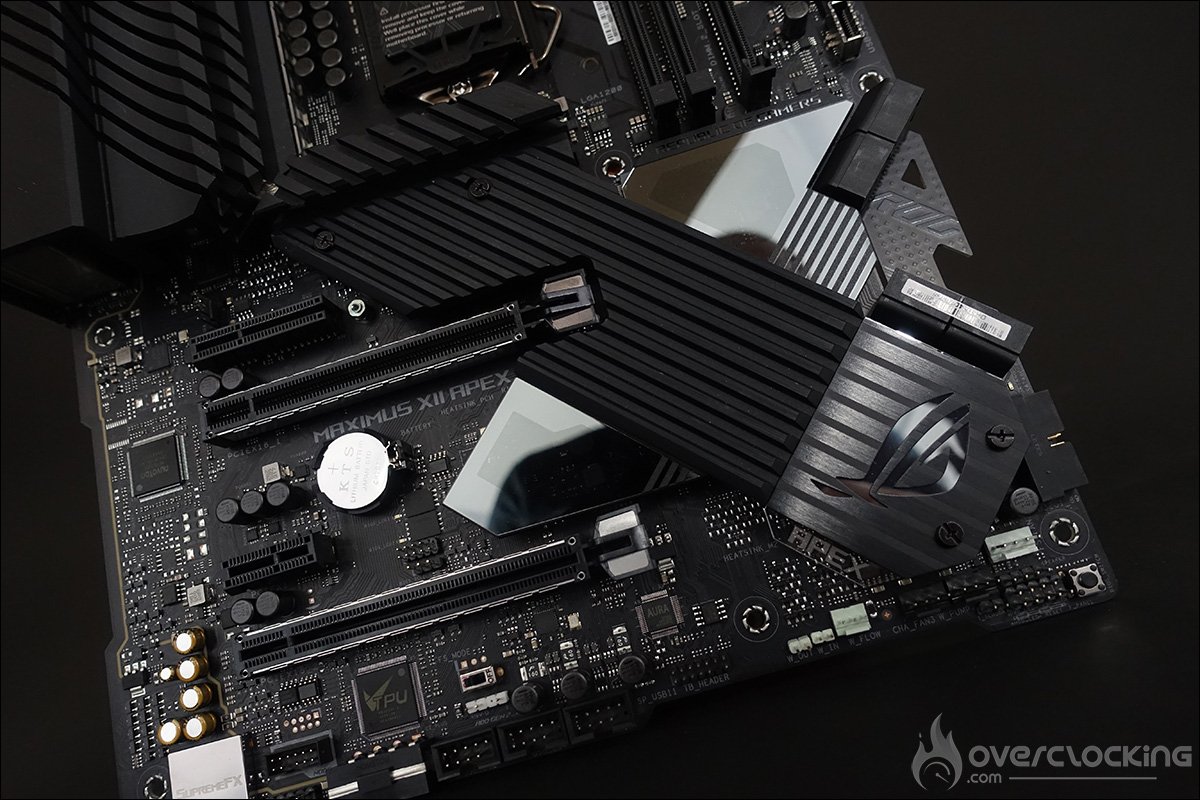

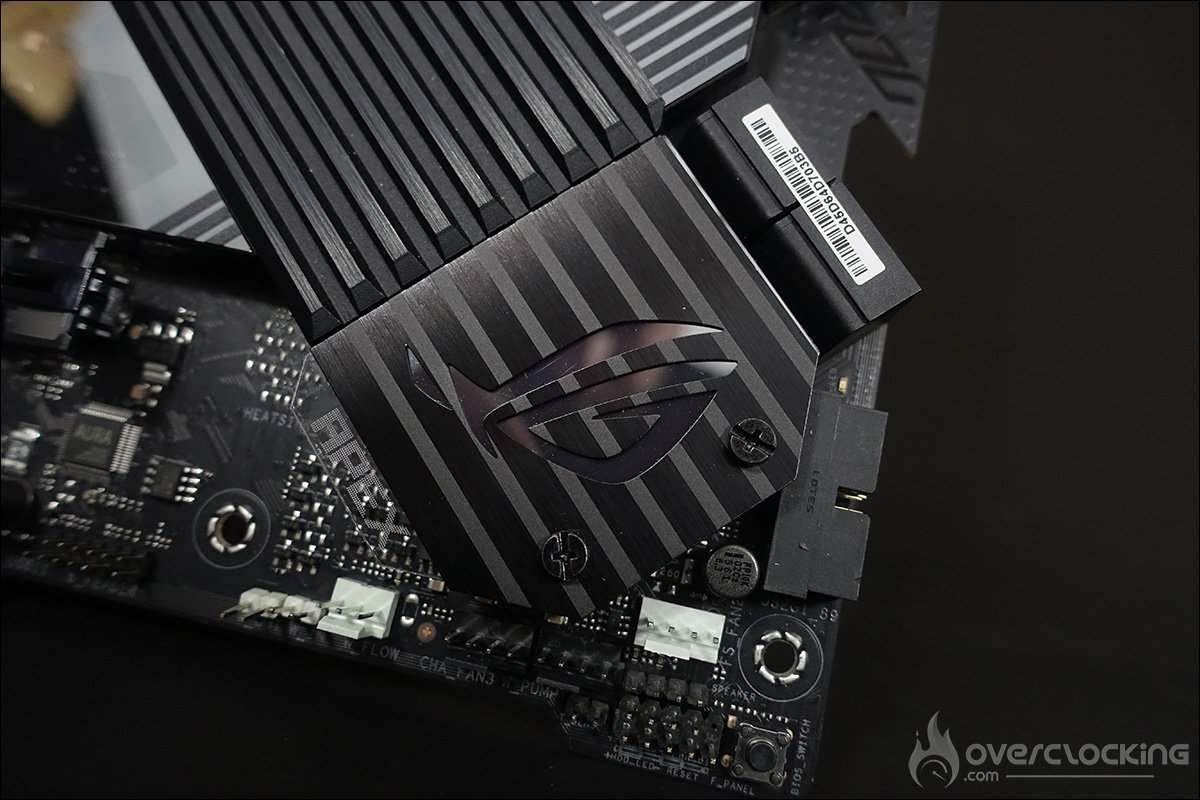

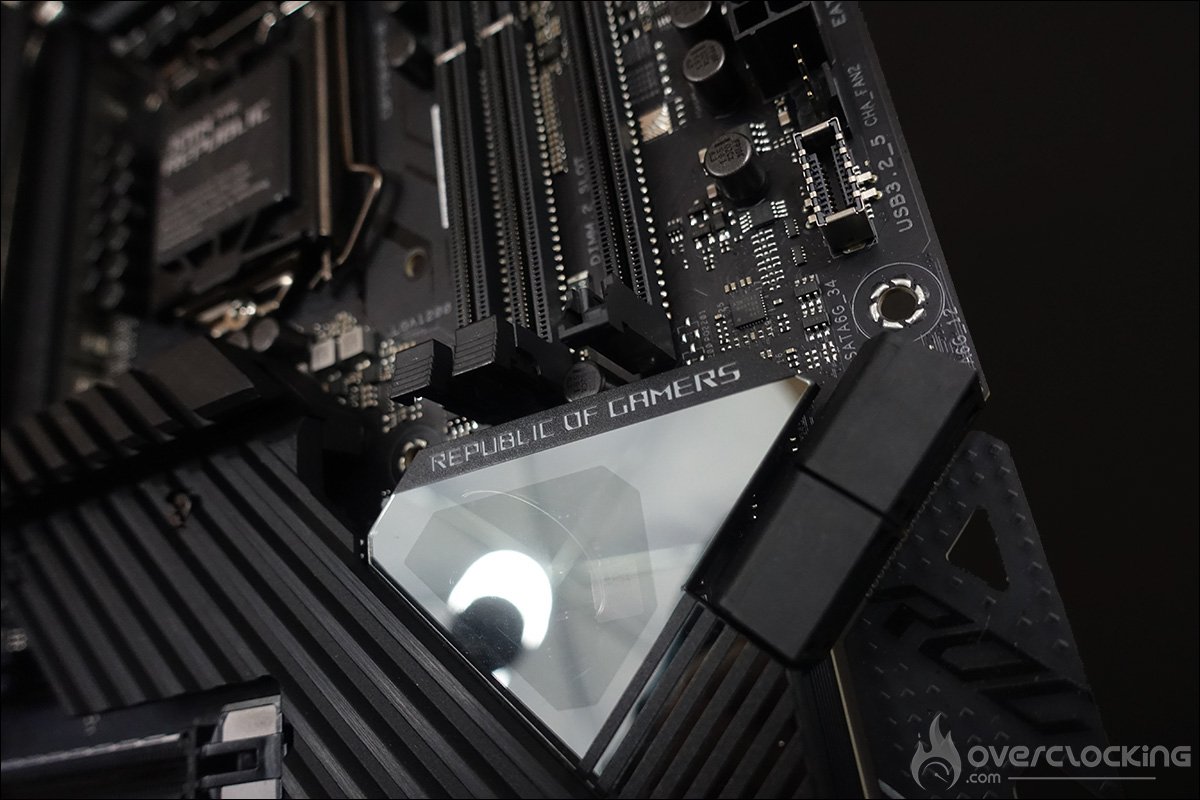

Le quatrième est celui qui recouvre le chipset et qui bénéficie d’une surface assez importante mais d’une faible hauteur afin de permettre facilement la mise en place des cartes graphiques. On y retrouve le logo Asus ROG et un système de rétroéclairage RGB. Asus fournit dans son bundle de quoi customiser cette partie si vous le désirez.

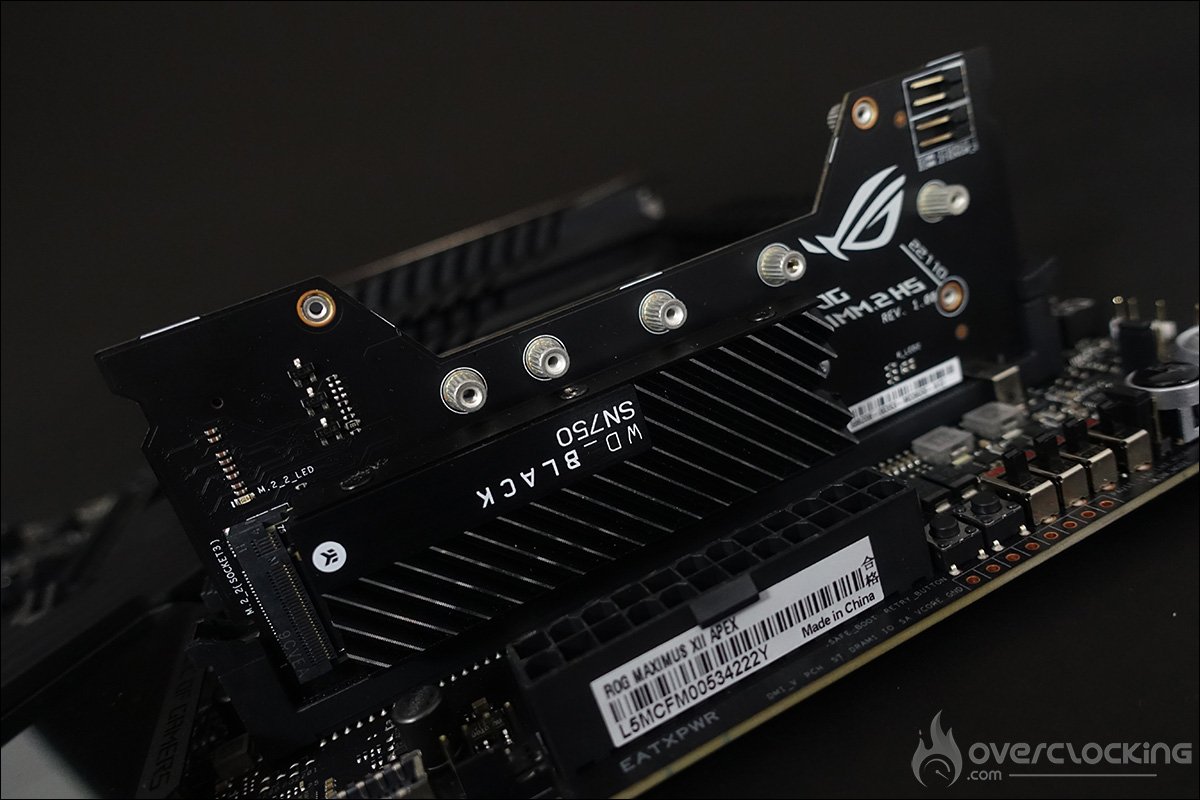

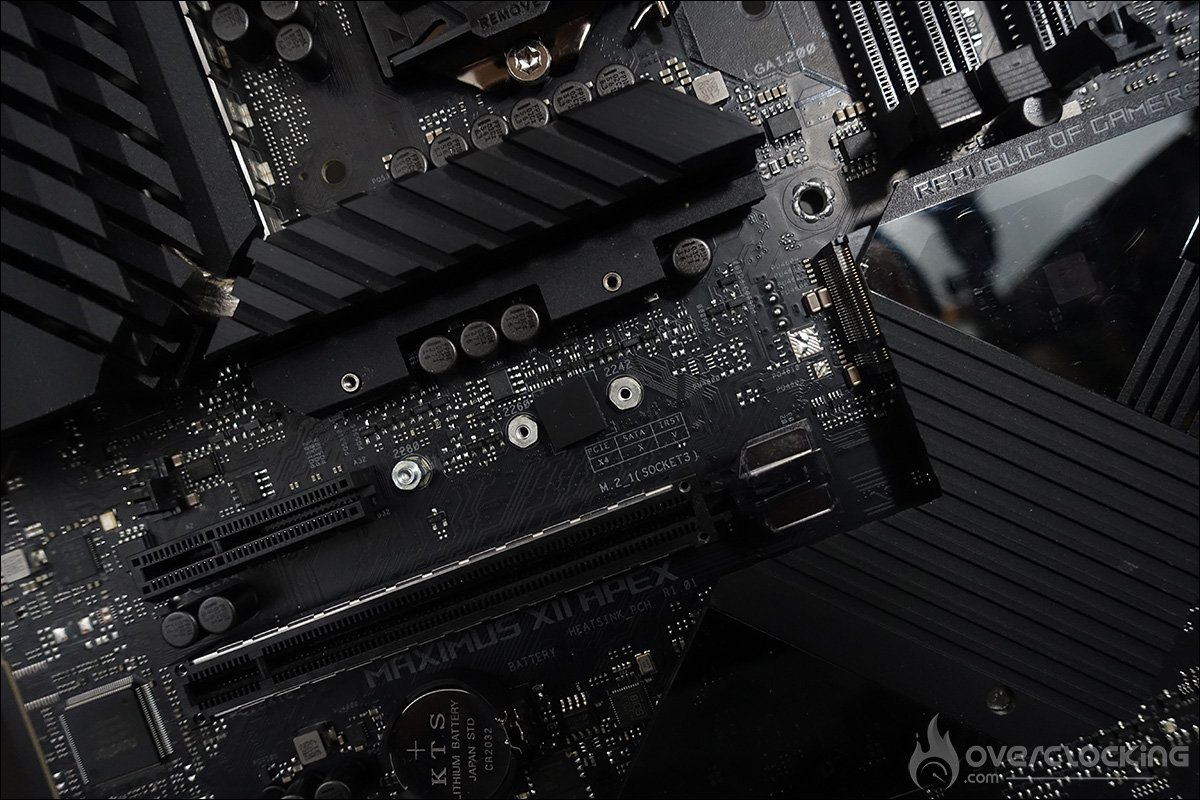

Une plaque en aluminium noir dont la découpe vient parfaitement s’associer avec celle posée sur le chipset, recouvre le seul emplacement SSD de type M.2 au niveau du PCB. Vous avez aussi la possibilité d’utiliser le support vertical, présent dans le bundle, et qui peut accueillir deux SSD M.2 supplémentaires. Le nombre total de SSD M.2 grimpe ainsi à trois. Vous pouvez d’ailleurs voir le SSD Western Digital Black SN750 2 TB disposant d’un radiateur EKWB, installé sur ce support.

Le socket et les PCIe :

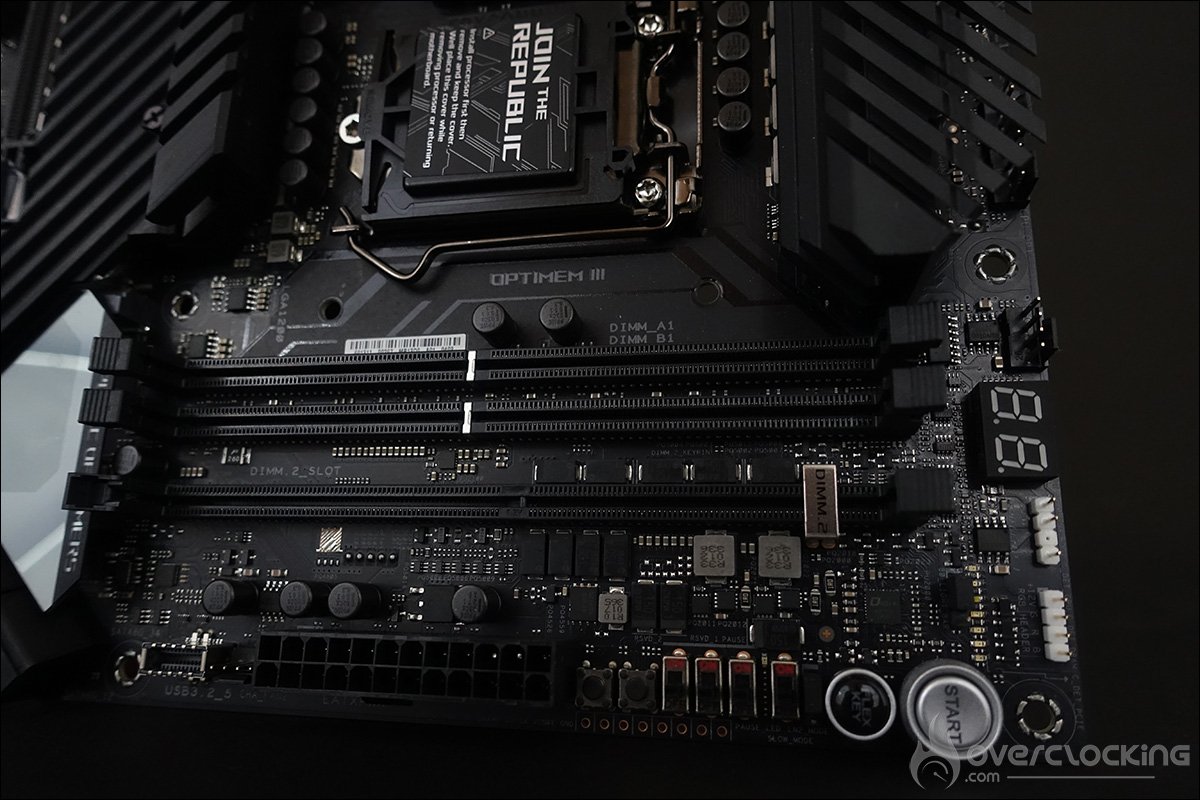

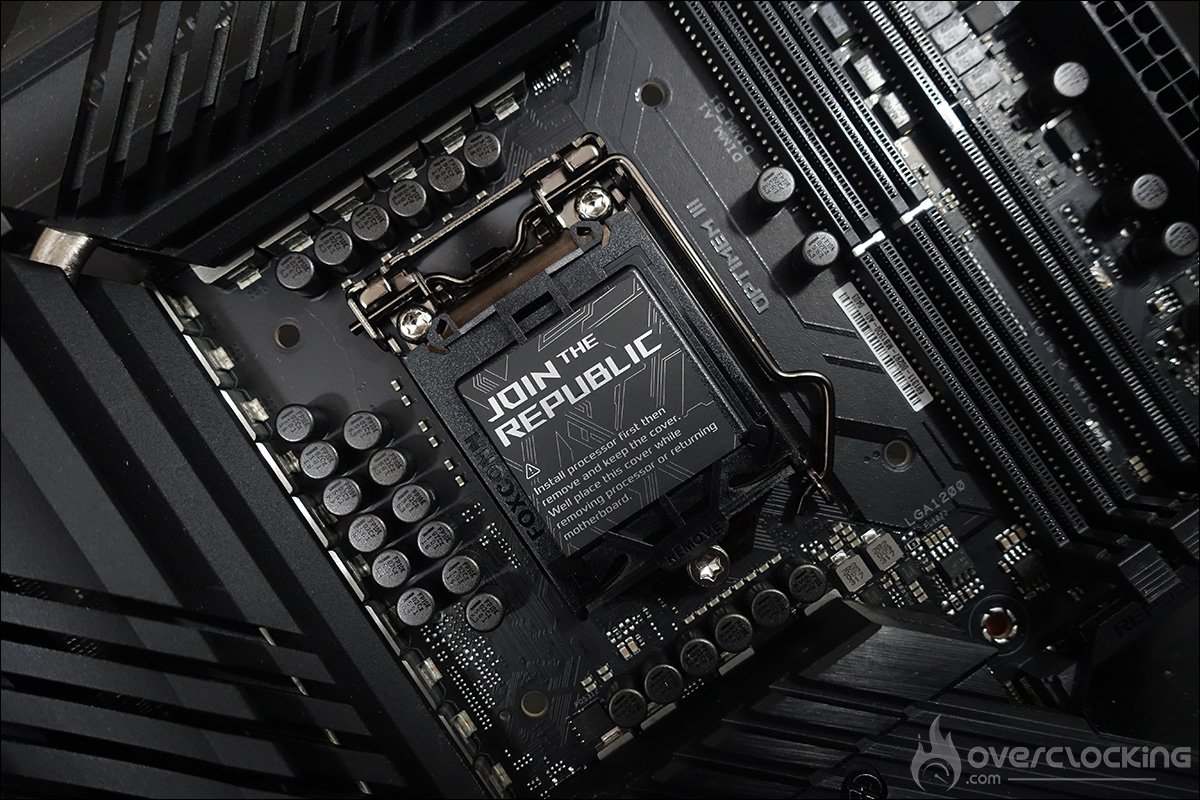

L’espace autour du socket est assez bien dégagé et sera assez facile à isoler avec de la gomme pour les tests sous LN2. Cette Maximus XII APEX peut accueillir au maximum quatre barrettes mémoires de DDR4. Elle supporte les kits mémoires en dual channel jusque 5000 MHz+ (OC) et pour une quantité maximal de 128 GB. On retrouve deux ports PCIe 3.0 16x qui fonctionneront en x8/x8 si vous optez pour du SLI ou du CrossfireX. Un troisième emplacement en PCIe 3.0 x4 et un quatrième en PCIe 3.0 x1. En ce qui concerne le support du PCIe 4.0 pour la prochaine génération de processeurs, cela devrait bien être le cas, même si rien d’officiel n’a encore été annoncé.

Pour alimenter tout ce petit monde, la carte dispose d’un connecteur 24 pins et de deux 8 pins à coté des étages d’alimentation.
