[nextpage title= »Introduction : »]
Afin de connaître la consommation de sa carte graphique, il existe actuellement plusieurs outils dont le premier fut dégainé par NVIDIA avec son PCAT. Nous avons essayé à plusieurs reprises de mettre la main dessus mais les samples sont très limités. Depuis, Elmor a proposé un outil avec son PMD PCI-E Slot Power associé au PMD afin de pouvoir lire la consommation de votre GPU. Mais aujourd’hui, nous avons réceptionné un exemplaire du WireView 12VHPWR Normal de la marque Thermal Grizzly qui est vendu à 49,90 euros notamment chez Caseking. Ce petit module vient s’insérer directement sur le ou les connecteur(s) d’alimentation de votre carte graphique et nous permettra ainsi de lire directement sur son écran la consommation de notre GPU ainsi que d’enregistrer la consommation. L’idée est ainsi de pouvoir comparer des cartes graphiques entre elles.
Merci à Thermal Grizzly pour la mise à disposition de ce WireView 12VHPWR Normal.
[nextpage title= »Déballage du WireView : »]
Le packaging de notre exemplaire du Wireview 12 est similaire aux autres produits de chez Thermal Grizzly. Celui-ci est enfermé dans une pochette plastique aux couleurs de la marque et c’est rudement efficace visuellement. Tous les produits de la marque sont livrés dans une enveloppe fermée et disposant d’un zip de fermeture pour la refermer après ouverture. L’idée est certainement d’optimiser la conservation. Sur la face arrière, se trouvent les données techniques en pas moins de 10 langues dont bien entendu en français.
Nous avons aussi reçu deux kits pâte thermique Kryonaut Extreme que nous testerons à l’occasion de notre prochaine session sous azote liquide.
Une fois la pochette ouverte, on retrouve une petite boite frappée du logo Thermal Grizzly et renfermant notre WireView 12 ainsi qu’une notice d’utilisation. Nous verrons par la suite que même si le WireView ne dispose que d’un seul écran OLED, il peut afficher plusieurs types de données. Cet appareil de mesure de la consommation a été développé en collaboration avec Jon alias Elmor qui possède lui aussi sa propre boutique (ElmorLabs) sur laquelle nous avons déjà acheté plusieurs produits comme le thermomètre KTH.
On retrouve donc un connecteur mâle et un connecteur femelle 12VHPWR. Il s’agit d’un pont entre le câble d’alimentation et la carte graphique qui permettra de lire différentes informations. Sa forme n’est pas anodine puisqu’il a aussi pour but, avec sa forme en U, d’optimiser le passage du câble d’alimentation. Il viendra donc se poser sur la backplate de votre carte graphique si votre GPU est positionné horizontalement dans votre boitier.
On distingue l’écran OLED ainsi qu’un bouton poussoir sur le côté qui permettra de naviguer dans les différentes options proposées par ce WireView. Il suffira donc de suivre les informations données sur la notice afin de savoir comment avoir accès à toutes les données.
Le WireView : un outil mais plusieurs modèle !
Et c’est là qu’il faut bien faire attention puisque le WireView se décline en plusieurs modèles selon que le nombre et le type de connecteurs d’alimentation : 6-pins, 8-pins ou 12. De plus, il est disponible en version « Normal » ou « Reverse ». C’est la position de l’encoche de votre connecteur d’alimentation qui va déterminer la version dont vous avez besoin. Le modèle « Normal » correspond à ce que nous avons l’habitude d’avoir, c’est-à-dire que l’encoche est orientée vers l’intérieur du PCB.
Si l’encoche est tournée vers l’intérieur du PCB, alors vous devrez vous tourner vers un WireView « Reverse ». C’est peut-être là le point délicat puisque si comme nous, vous désirez l’utiliser pour comparer des cartes graphiques, vous aurez besoin de chaque modèle, et là, la facture risque d’être salée. Vous comprendrez mieux en voyant les photos de l’installation.
L’installation du WireView 12 :

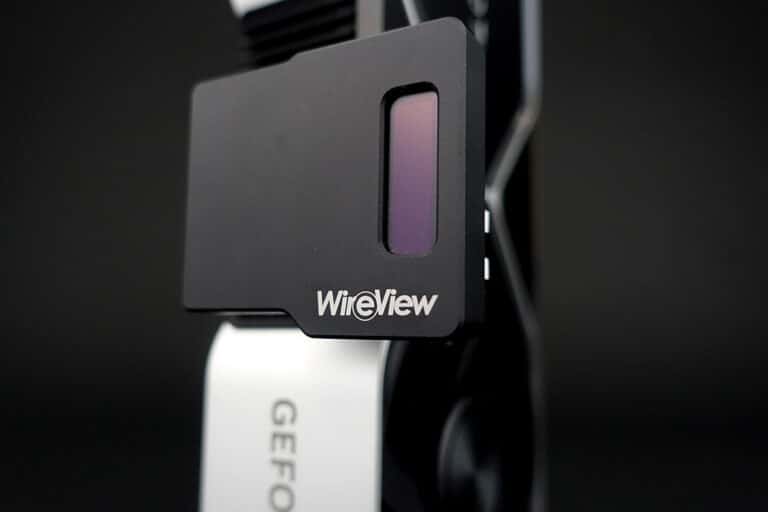

Rien de bien compliqué, puisqu’il suffit d’enfourcher le module WireView directement sur le connecteur d’alimentation de votre carte graphique. Attention à bien commander celui qui sera compatible avec votre carte graphique. On peut le voir ici placé sur notre NVIDIA RTX 4060 Ti en version Founders Edition.
Attention, comme le stipule bien Thermal Grizzly, si vous utilisez sur le module un adaptateur trois connecteurs 8-pins sur le 12VHPWR, il est nécessaire que les 3 câbles 8-pins soient bien des câbles indépendants et pas en Y. Dans notre cas, aucun souci, puisqu’il s’agit d’un câble 12VHPWR qui part directement de notre bloc d’alimentation Corsair.
Une pression longue vous permet de vous déplacer verticalement et une pression rapide, horizontalement. C’est vraiment très facile à prendre en main. Par défaut, vous aurez un affichage en temps réel de la consommation, mais vous pouvez aussi avoir plus de détails sur l’écran suivant (consommation, voltage et ampérage), ensuite la consommation minimale et maximale et enfin la consommation moyenne.
[nextpage title= »Test du WireView : « ]
Alors, pour tester notre exemplaire du WireView 12VHPWR Normal, nous allons utiliser différents logiciels, c’est-à-dire GPU-Z, FrameView en version 1.4.9419 ainsi que le benchmark intégré du jeu Call Of Duty Modern Warfare III. Pour la configuration, voici celle que nous avons utilisé :
- Carte mère : ROG Maximus Z690 APEX
- Processeur : Intel Alder Lake i9-12900K
- Mémoire : 32 GB Corsair Vengeance 5200 CL38 DDR5
- Carte graphique : NVIDIA RTX 4060 Ti Founders Edition
- Système de refroidissement : ROG Ryujin II 360 de chez Asus
- SSD : Western Digital Black SN750 2 TB + radiateur EKWB
- Alimentation : Corsair AX1600i + adaptateur 12VHPWR 600W
- Système d’exploitation : Windows 11 64 bits
Les résultats de nos tests :
L’idée est de comparer la consommation relevée par notre WireView 12VHPWR Normal et de voir ce que nous affiche GPU-Z ainsi que les valeurs relevées par le logiciel Frameview de NVIDIA.
Avant de lancer le benchmark, nous avons un peu regardé comment se comportaient GPU-Z et notre module WireView. Eh bien, les relevés sont quasiment toujours identiques et cela, peu importe la situation, que ce soit dans un benchmark, dans l’OS ou lors d’une autre tâche. Nous allons donc lancer le benchmark ainsi que simultanément un relevé des données via l’application Frameview de NVIDIA.
Après plusieurs séries de tests, nous obtenons une consommation maximale de 124,6 watts relevées par GPU-Z, de 123 watts par le WireView et de 122 watts par le logiciel FramView. Au niveau de la moyenne, nous sommes aux alentours de 108 watts. Les valeurs sont donc assez proches selon le soft utilisé pour les lire.
[nextpage title= »Le mot de la fin : »]
Utile ? Au final, pas vraiment pour la plupart des utilisateurs lambda, hormis, comme dans notre cas, pour des testeurs de cartes graphiques. Malheureusement, afin de pouvoir répondre aux différents cas de figure, nous devrions disposer de chaque modèle du WireView afin de pouvoir répondre aux différents solutions d’alimentation proposées sur les cartes graphiques (1×8-pins, 2x8pins, 3x8pins et 12VHPWR, le tout en version normal et reverse). Et là, la facture deviendrait très élevée.
Maintenant, c’est un accessoire qui peut trouver parfaitement sa place au sein de votre boitier si vous disposez d’une porte vitrée et qui vous permettra de voir en temps réel la consommation de votre GPU. Autre point positif, c’est qu’il fait office de coude en U et permet ainsi de dissimuler plus esthétiquement le ou les câble(s) d’alimentation. C’est un atout non négligeable.
Nos tests ont démontré son efficacité et nous ne pouvons qu’encourager et féliciter Thermal Grizzly pour la fabrication de tels outils. Espérons d’ailleurs voir plus de collaboration dans le futur avec Elmor.
Difficile de lui décerner un award, tant il peut se montrer utile pour un journaliste et n’avoir aucun intérêt pour un utilisateur lambda. Retenons que ce WireView fonctionne parfaitement et est doté de toute une série de paramètres. Il aura aussi comme fonction de faire « disparaître » le câble d’alimentation disgracieux tout en vous informant sur la consommation de votre carte graphique. Tarifé à 49,90 euros chez Caseking, ce prix ne nous semble pas exagéré et c’est pourquoi nous optons pour lui décerner l’award d’innovation.
Merci à Thermal Grizzly pour la mise à disposition de cet exemplaire de test.
