Il y a quelques jours de cela, le fabricant de cartes graphiques Colorful annonçait une nouvelle référence. Il s’agit de la GTX 960 Buri-Mini.
Cliquer pour agrandir.Cliquer pour agrandir.
Comme la référence, ainsi que les photos ci-dessus le montre, la carte adopte un format compact afin de pouvoir prendre place dans les configurations les plus compactes. En effet, cette dernière mesure 168 mm de long.
La carte dispose d’un PCB custom, ce dernier propose cinq phases d’alimentation. Le dissipateur est constitué d’un bloc d’ailettes en aluminium, le bloc en question est traversé par deux caloducs de 8 mm et d’un autre de 6 mm.
Côté fréquences, nous retrouvons une puce cadencée à 1127 MHz avec une mémoire à 1752 MHz. Lorsque l’on active le mode performances, le GPU monte à 1152 MHz soit 25 MHz de plus.
Cliquer pour agrandir.

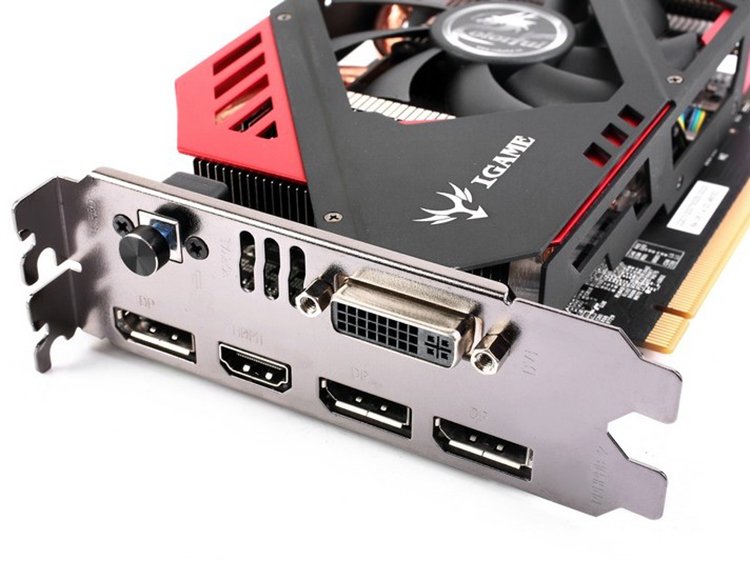

La connectique de la carte est composée d’une prise DVI, trois DisplayPort et une HDMI. Pour l’alimentation, un connecteur PCIe 6 broches est également requis.
Malheureusement, Colorful n’a pas annoncé de date de commercialisation ni le prix de sa GTX 960 Buri-Mini.
Nous avons pour habitude de vous présenter des tests de produits d’exceptions qui sont souvent inaccessibles par leur prix bien que parfois il s’agisse des produits que la communauté demande. Aujourd’hui nous serons dans un gamme très particulière chez Intel, puisque nous vous proposons le test d’un Xeon E5-2687W V3. Nous avions déjà proposer un test l’an passé avec le Xeon E5-2687W V2 et même Deux Xeon sur une seule plateforme qui nous proposait des résultats hors normes mais cette fois on passe à la « next gen ». Avec le Xeon E5-2687W V3, Intel propose un processeur compatible avec le socket LGA 2011-3 et DDR4 qui embarque 10 cores et 20 threads !
Le Xeon est conçu autour de l’architecture Haswell-EP, la déclinaison professionnelle de Haswell-E, architecture utilisée par tous les Core i7 série 5000 à destination du socket LGA 2011-v3.
Ici nous parlerons de processeurs destinés à des professionnels voir aux serveurs. Les Xeon d’Intel est la gamme de processeur répondant à ce type de besoin, chez AMD ce sont les Opteron qui s’en chargent. Ces processeurs se démarquent de leur variante grand public par un grand nombre de coeurs. Par exemple, sur cette nouvelle architecture Haswell-EP, les processeurs peuvent aller jusqu’à 18 coeurs Hyperthreadés (donc 36 threads) dans le cas du E5 2699v3.
Vous pouvez voir l’organisation d’un CPU 18 cors Haswell-EP :
Cliquez pour agrandir

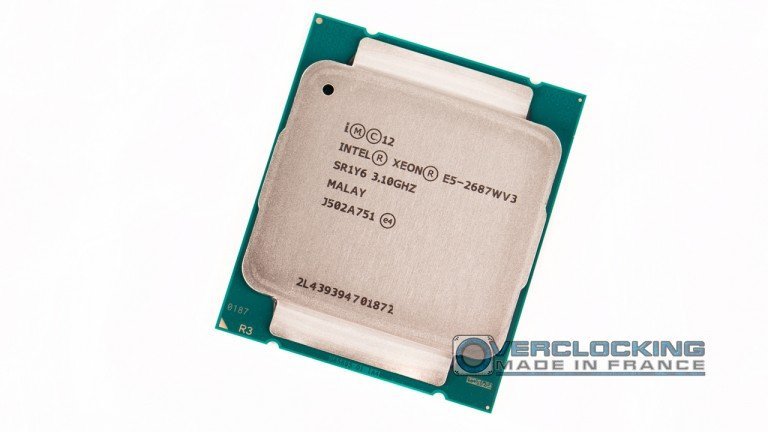

Cependant, le Xeon E5-2687W V3 que nous testons aujourd’hui n’a pas une structure complète puisqu’il ne possède « que » 10 coeurs (le tout dans un TDP de 160 W) :
Cliquez pour agrandir
On voit que le CPU est structuré sous forme de deux bus en anneaux. Le premier alimentant les 8 premiers Cores, et le deuxième tous les autres. Chaque bus possède une interface mémoire avec la DDR, tandis que seul le premier bus peut communiquer avec le bus PCI-e et le QPI.
Vous pouvez remarquer que la partie droite est celle qui est « rognée » dans le cas d’une diminution du nombre de Cores. En résulte une topologie asymétrique dans le cas de processeurs 10-12 cores, puisque le bus de droite n’est qu’en demi-anneau. On peut dès lors penser que les Cores 8-9-10-11 communiquent moins vites que les 8 premiers. A voir dans la pratique.
Du côté de la mémoire cache, celle-ci s’élève à 2.5 Mo par coeur. C’est la même quantité que chez les Haswell-E, alors que les petits Haswell héritent de seulement 2 Mo par coeur pour les i7, contre 1,5 Mo pour les i5. Dans le cas de notre Xeon E5-2687W V3, le cache atteint les 25 Mo, tandis que les plus gros Xeons (avec 18 cores) peuvent avoir 40 Mo de cache L3 partagé.
Coté fréquence, nous sommes avec un processeur cadencé à 3.1 GHz, qui grimpe à 3.5 GHz en mode turbo. Mais comme d’habitude, tous les cores ne sont pas à pleine fréquence dans cette configuration dite « turbo », ce qui s’avérera juste dans les applications ne nécessitant pas un grand nombre de coeurs.
Dans tous les cas, un gros changement est arrivé avec cette architecture Haswell-EP : l’arrivée de la DDR4 (plus rapide et moins consommatrice que la DDR3). On pourra espérer un gain de performances grâce à ce nouveau type de mémoire. Pour plus d’info sur la DDR4, direction par ici.
Un petit CPU-Z pour vous montrer tout cela :
Voici le processeur par rapport à quelques grosses références afin que vous puissiez avoir une base de comparaison :
Rétrospective des cartes Nvidia (8800 GTX à aujourd’hui)
Récemment, Nvidia a sorti sa génération Geforce 900 d’architecture Maxwell. Nous avons décidé de faire une rétrospective des cartes Nvidia haut de gamme pour animer un brin de nostalgie. Nous commencerons par la célèbre GeForce 8800 GTX.
Cette rétrospective s’avère néanmoins être plutôt technique. Nous vous invitons à consulter notre Guide Technique sur les cartes graphiques (partie 1 et 2) disponibles respectivement à cette adresse, et celle-ci. Ce bagage technique est impératif pour comprendre la suite du dossier. Nous entrerons dans le détail des différentes variantes architectures proposées par Nvidia Nous nous concentrerons plutôt sur les modèles de carte haut de gamme, car ces cartes sont les vitrines technologiques d’une marque, et sont donc souvent les précurseurs des innovations technologiques. De plus, ces cartes haut de gamme, inabordables pour beaucoup, ont souvent fait rêver les personnes, et marquent donc plus les esprits.
La 8800 GTX étant la première carte Nvidia DirectX 10 et la première à architecture unifiée, nous la choisissons comme point de départ pour notre rétrospective technique.
Voici les grands points que nous aborderons dans ce dossier :
Nous vous l’annoncions il y a peu ici, le boîtier Aero-1000 de Aerocool vient de passer entre les mains de notre confrère. Il s’agit ici d’un boitier moyen-tour, format ATX donc. Vous pourrez y installer des cartes mères allant du Mini-ITX à l’ATX. Notre confrère a eu l’occasion de le tester pour nous.
Cliquer pour agrandir.
Question dimensions, il mesure 450(P) x 210(L) x 463(H) mm et pèse 8,9 kilos.
A l’intérieur, nous retrouvons trois cages HDD pour la partie stockage. Dans la première, nous avons trois paniers compatibles en 3.5 et 2.5. Ensuite, dans la seconde, nous pourrons installer deux SSD ou HDD en 2.5. Enfin, la dernière pourra accueillir deux disques durs en 3.5 ou 2.5.
Le Aero-1000 pourra recevoir des cartes graphiques allant jusqu’à 410mm de long si vous avez préalablement retiré la première cage HDD. Cependant, ne comptez pas y introduire un ventirad CPU de plus de 170mm et une alimentation de plus de 220mm de long !
Au niveau des ventilateurs, de base, nous retrouvons un 120mm en extraction à l’arrière du boitier et deux autres à l’avant. Vous aurez encore la possibilité de rajouter deux 120 ou 140mm dans le haut du boitier.
Le dernier né de chez Aerocool est également équipé de filtres à poussières en haut, en bas et à l’avant de ce dernier.
Sur la façade, vous retrouverez deux ports USB 3.0, les prises casques et micro habituelles ainsi que les boutons power et reset.
Pour l’acquérir, il vous faudra compter autour de 80 euros en Europe. Qu’en ont pensé nos confrères ? Pour le savoir, rendez-vous sur le lien de la source.
Comme annoncé ici en Décembre dernier, le Cryorig H7 est passé entre les mains de notre confrère allemand.
Cliquer pour agrandir.
Le H7 mesure 98 (P) x 123 (L) x 145 (H) mm et pèse 711 gr avec son ventilateur, le QF120 de 120mm. Sa plage de rotation va de 330 à 1600 RPM, son débit maximum est de 49 CFM. Concernant le bruit, Cryorig annonce qu’il n’excèdera pas les 25 dB.
Le Cryorig est compatible sockets 1150, 1155, 1156 chez Intel et FM1, FM2+, AM2+ et AM3+ pour AMD.
Le bloc d’ailettes est traversé par trois caloducs de 6 mm et sa base est de cuivre nickelé.

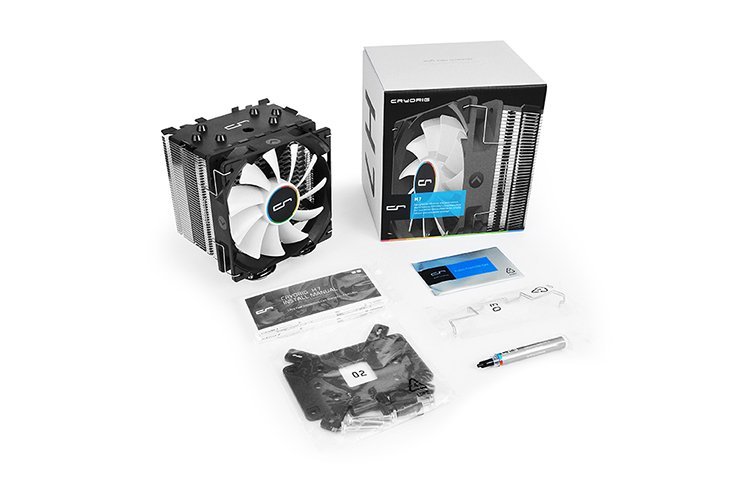

Dans le bundle, vous retrouverez les ustensiles de montage, le manuel d’installation, deux supports de ventilateurs supplémentaires ainsi qu’une seringue de pâte thermique.
Pour l’installation, rien de bien sorcier, grâce à une petite backplate à fixer à l’arrière de la carte-mère. Et si vous n’arriviez pas à l’installer, vous avez la possibilité de lire un QR code avec votre mobile pour accéder à une vidéo expliquant l’installation du produit.
Cliquer pour agrandir.
Notre confrère en conclu qu’il s’agit ici d’un très bon ventirad qui dissipe très bien la chaleur.
Question prix, vous retrouverez ce dernier autour de $35, très abordable donc ! Pour connaître les valeurs exactes du test, nous vous invitons à consulter le lien de la source.

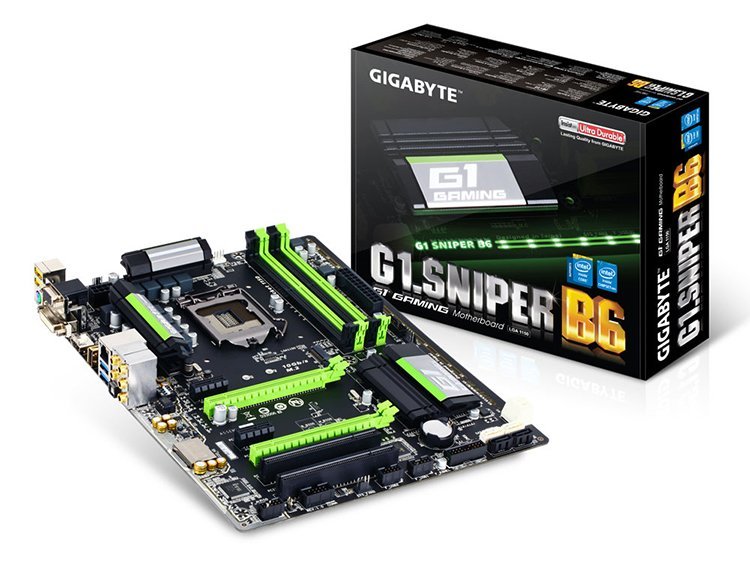

Gigabyte, célèbre pour ses cartes mères et cartes graphiques propose dans son catalogue la G.1 Sniper B6. Notre confrère a eu l’occasion de la tester et nous donne son avis dans son test.
Cliquer pour agrandir.
Pour rappel, la G.1 Sniper B6 est une carte mère au format ATX (30.5 cm x 23.4 cm), disposant d’un socket LGA-1150 et d’un chipset Intel Express B85.
Nous retrouvons quatre slots de RAM compatibles avec de la DDR3. La carte peut encaisser jusqu’à 32 Go de mémoire vive.
Cliquer pour agrandir.
Pour ce qui est de la connectique, la G.1 Sniper B6 embarque deux connecteurs PCIe x1 et deux autres en x16. L’un d’entre eux est à la norme 3.0. Pour les configurations mutli-GPU, le SLI n’est pas de la partie. On termine ce petit tour de connectique avec deux ports PCI standards.
La partie stockage est composée de quatre connecteurs SATA III 6 Gb/s, de deux autres SATA II 3Gb/s. Vous aurez également la possibilité d’y installer un SSD M.2 par le biais du second port PCIe x16 physique, câblé en x4.
A l’arrière, la carte propose un connecteur PS2, deux USB 3.0 suivit de trois autres en 2.0. Pour l’affichage, nous avons une prise VGA, un connecteur DVI et une HDMI. La partie audio est gérée par une puce Realtek ALC1150 et le réseau par une puce Intel.
Pour savoir ce qu’en a pensé notre confrère, nous vous donnons rendez-vous sur le lien de la source.

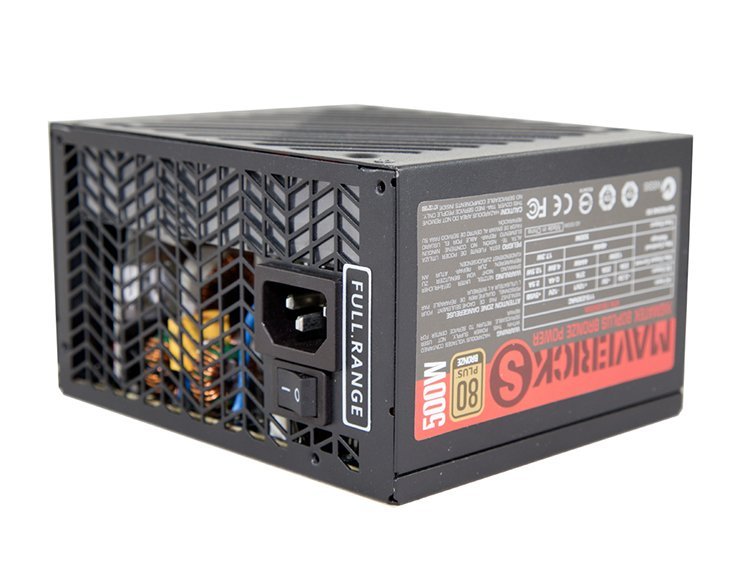

Les alimentations Maverick sont des blocs orientés petits budgets produites par Xigmatek. Dans la gamme, nous retrouvons déjà trois puissances : 400 W, 500 W et 600 W. Notre confrère teste la Maverick S 500 W qui est semi modulaire.
Cliquer pour agrandir.
Comme nous vous le disions, l’alimentation profite d’une gestion semi modulaire des câbles. En effet, les câbles d’alimentation ATX 24 broches et CPU 8 broches sont indissociables du bloc.
Ici, l’alimentation propose une certification 80+ Bronze. La Maverick S 500W est équipée d’un unique rail 12 V de 37 A. Ce dernier dispose d’une puissance totale de 444W.
Pour ce qui est du reste des câbles, dans la boîte, nous retrouverons donc les indispensables ATX 24 pins et CPU 8, deux connecteurs PCIe 6+2 pins. Pour les périphériques, nous avons deux connecteurs molex, six prises SATA et une floppy. Seuls les câbles destinés à l’alimentation des périphériques sont plats, les autres sont simplement gainés.
Cliquer pour agrandir.
Un ventilateur de 120 mm aura pour objectif d’assurer le refroidissement de l’ensemble du block.
Pour savoir ce que pense notre confrère de cette alimentation, qui se négocie dans les 50€, nous vous invitons à lire leur test écrit.
Il y a quelque peu, un de nos confrères s’est penché sur le cas d’une carte mère, la ASUS X99-A. La X99-A représente tout simplement l’entrée de gamme en X99 fournit par ASUS.
Comme vous devez vous en douter, la carte propose un socket Intel LGA-2011V3 ainsi qu’un chipset X99. De plus, la X99-A est au format ATX.
Cliquer pour agrandir.
Niveau connectique, nous retrouvons quatre ports PCi x16 suivit de deux autres en x1. Pour les configurations multi GPU, le PCIe x16 fonctionne soit en x16 (1 GPU), x16/x16 (deux GPU) et x16/x16/x8 (trois GPU) ou x16 (1 GPU), x16/x8 (deux GPU) et x16/x8/x4 (trois GPU). Cela dépendra du nombre de lignes PCIe que peut gérer votre CPU.
Du côté de la mémoire, nous retrouvons huit emplacements. La carte peut encaisser jusqu’à 64 Go de DRR4 3200 MHz. Ces slots fonctionnent en Quad channel.
La partie stockage est confiée à huit ports SATA III 6 Gb/s, deux de ces huit ports sont présents sur un SATA Express. Nous retrouvons également un port M.2.
A l’arrière, la connectique est plutôt bien fournie. Effectivement, nous retrouvons un bouton Clear CMOS, une prise PS2 pour clavier et souris. Six USB 3.0 sont également de la partie suivis de quatre autres à la norme 2.0. La partie audio est prise en charge par une puce Crystal Sound 2 qui est séparée du reste du PCB. La partie réseau est gérée par une puce Intel.
Cliquer pour agrandir.
Dans tous les cas, pour savoir ce que notre confrère pense de l’offre d’ASUS, n’hésitez pas à vous rendre sur le lien de la source.

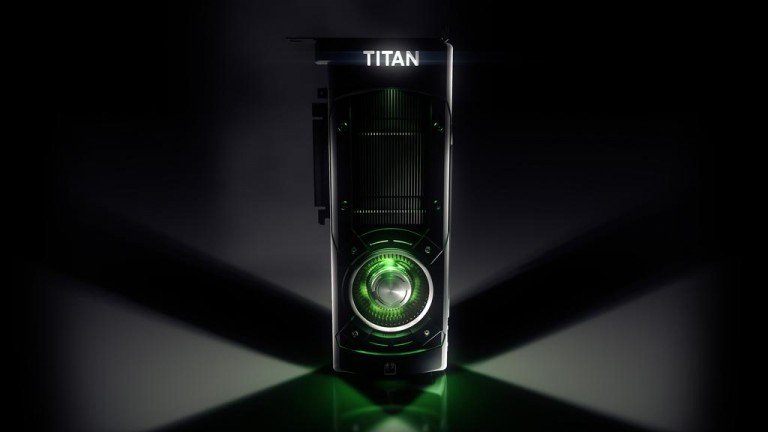

Il n’y a pas si longtemps, nVidia sortait sa GTX Titan X. Carte très haut de gamme, cette dernière bénéficie d’un GM200 complet. Pour son test, notre confrère s’est donc procuré deux de ces fameuses cartes afin de voir comment elles se comportent en SLI.
Cliquer pour agrandir.
Pour rappel, le GM200 contient 3072 Cores Cuda répartis dans 24 SMM. Nous avons également 8 TMU par SMM ce qui nous en fait un total de 192.
La puce dispose également de 6 GPC embarquant chacun 4 SMM ainsi u’un contrôleur mémoire ce qui nous fait un bus mémoire de 384 bits (6 GPC x 64 bits = 384 bits). Avec ceci, un GPC dispose de 16 ROP’s, le total s’élève donc à 96.
Les cartes sont deux modèles de référence disposant ainsi du dissipateur produit par nVidia. La fréquence du GPU s’élève à 1002 MHz avec un boost atteignant les 1076 MHz. Ses 12 Go de mémoire fonctionnent à 1753 MHz.
La connectique des cartes est composée de deux sorties DVI, une HDMI ainsi que trois prises DisplayPorts.
Pour savoir comment se comportent ces cartes en tandem, nous vous invitons à vous rendre sur le lien de la source.
La marque destine cette série pour les configurations axées multi GPU. En effet, comme nous pouvons le constater sur la photo ci-dessus, la carte reprends le même schéma que les cartes de références de nVidia à savoir un ventilateur radial. Grâce à l’emploi de ce type de refroidissement, l’air chaud est expulsé par l’avant de la carte.
Quant aux spécifications, nous avons celles de la Turbo GTX 970. La carte dispose d’un GPU fonctionnant à 1088 MHz avec un boost s’élevant à 1228 MHz. Côté mémoire, les 4 Go de GDDR5 de la carte sont cadencés à 1752 MHz.
La connectique de la carte propose deux sorties DVI, suivit d’une prise HDMI et DisplayPort à la norme 1.2.
Pour ce qui est du prix, la marque signale un prix orienté pour les petits budgets sans dévoiler de prix concrétement, en revanche, nous savons que la série Turbo sera lancée dans le monde entier à partir de la mi-Avril.
