Avec toute nouvelle architecture arrive son lot de nouvelles cartes mères. Avec l’annonce de ses processeurs de 7ème génération, Intel a comme à son habitude sorti une nouvelle série de chipset : H270 et Z270 Express pour le milieu et haut de gamme, ainsi que le B250 pour les cartes mères à bas coût.

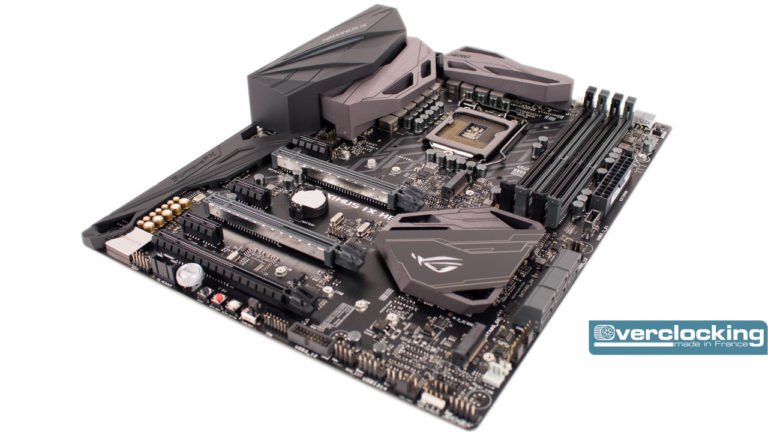

C’est donc en compagnie d’ASUS que nous commençons cette série de tests carte mère. Nous avons donc en notre possession la Asus Maximus IX Hero, une carte haut de gamme estampillée ROG.
ASUS fait évoluer sa carte, mais pas que du point de vue technique. Le tarif annoncé est plutôt surprenant, autour de 290 €, alors que la version précédente était sortie aux alentours de 230 € !
Commençons par le début, avec une présentation de cette nouvelle monture de la Asus Maximus IX Hero.
Sommaire :
- Présentation
- PCB
- Spécificité
- UEFI
- Logiciels
- Protocole
- BenchMarks
- Débits Périphériques
- Carte Son
- Consommation
- Overclocking
- Conclusion
Présentation de la Maximus IX Hero :
À son lancement, la Maximus Hero était une version quelque peu bridée de la géniale Formula. Exit le ROG Armor, le système de refroidissement des étages d’alimentation en watercooling, et c’était presque tout. Le but principal était de garder les caractéristiques techniques de sa grande sœur tout en réduisant drastiquement son tarif. On passait par exemple de 300€ pour une Maximus VI Formula à moins de 160€ pour une Hero correspondant. C’était un bon moyen pour se monter une configuration techniquement haut de gamme, sans avoir à se saigner pour le budget.
Ici, la Maximus IX Hero est déjà facturée plus de 310€ ( 235€ pour la M8H) ! Voilà, il fallait crever l’abcès, c’est chose faite.
La carte est donc équipée du chipset Z270, conçue pour la nouvelle génération d’Intel : Kaby Lake. Les processeurs Skylake sont bien sûr compatibles. On retrouve 4 ports mémoire de type DDR4 (dual channel) et compatible avec des fréquences jusqu’à 4133 MHz maximum.
Coté des cartes graphiques, le 2-Way SLI est supporté du côté de NVidia, ainsi que le CrossFireX 3-Way côté AMD. Seuls les deux premiers connecteurs PCI-E 3.0 x16 sont réellement câblés en x16. Le troisième PCI-E 3.0 partage sa bande passante avec le port PCI-E 3.0 x4. Attention donc pour le CrossFireX 3-Way !
Comme toujours avec la gamme ROG, Asus garde son binôme rouge/noir… Du moins pour la boite, car la carte mère ne s’orne que de la teinte sombre. Mais nous avons de la chance, ASUS mise, comme beaucoup de constructeurs, sur le RGB.
« Aura Sync RGB LED : superbe éclairage synchronisé et deux connecteurs Aura à 4 broches »
ASUS intègre dans cette version IX de la Hero un ensemble cache plaque IO / carte son du plus bel effet. Il s’intègre parfaitement avec les radiateurs des étages d’alimentation. Le radiateur du chipset est également modifié, avec un design « creux ».
Avant de détailler les caractéristiques techniques de la carte, penchons-nous rapidement sur le bundle.
Bundle :
1 x Manuel utilisateur
1 x ASUS Q-Shield
4 x câbles SATA 6.0 Gb/s
1 x Kit de vis M.2
1 x DVD de support (Pilotes et suite logiciel)
1 x outils d’installation CPU
1 x Pont SLI HB (2-WAY-M)
1 x Autocolant ROG
1 x Q-Connector
1 x Jeu d’étiquettes 10-in-1 ROG
1 x Pack de fixation pour impression 3D
1 x Dessous de verre ROG
Un bundle plutôt complet donc, surtout avec le sous-verre pour une bonne bibine.
Nous avons sur la plaque I/O :
- 1 x DisplayPort
- 1 x HDMI
- 1 x LAN (RJ45)
- 4 x USB 3.0 (bleu)
- 4 x USB 2.0
- 1 x bouton Clear CMOS
- 1 x USB 3.1 (noir) de Type-C
- 1 x USB 3.1 (rouge) de Type-A
- 1 x bouton USB BIOS Flashback
- 1 x sortie S/PDIF optique
- 5 x jack audio 3.5mm
Tout est présent donc pour une interface complète.
