LE PCB :

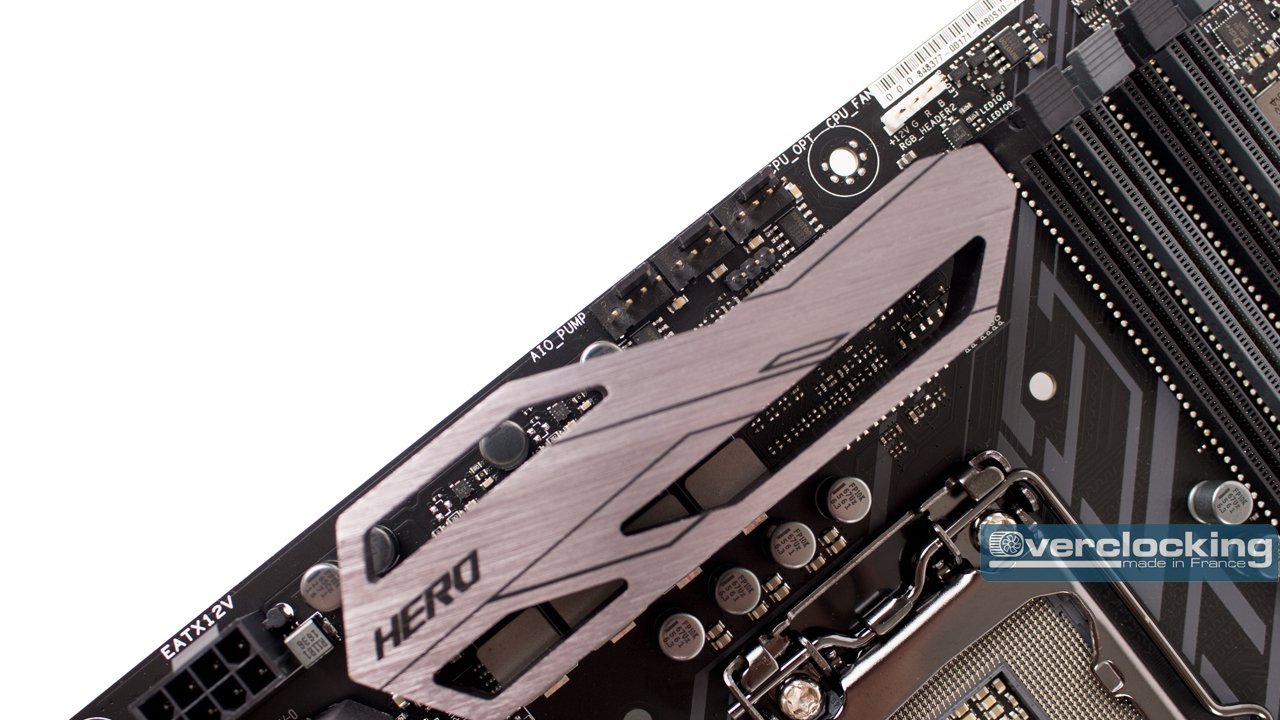

Étages d’alimentation : Digi+ Power Control
Comme à son habitude, ASUS utilise son système de gestion d’énergie Extreme Engine Digi+. Ce système est composé de bobines en alliage MicroFine NexFET™ et de condensateurs noirs métalliques 10K. Ils sont au nombre de 10 pour le processeur et 2 pour la mémoire.
L’objectif est d’avoir de bonnes tensions, et qu’elles restent stables quoi qu’il advienne.
Alimentation :

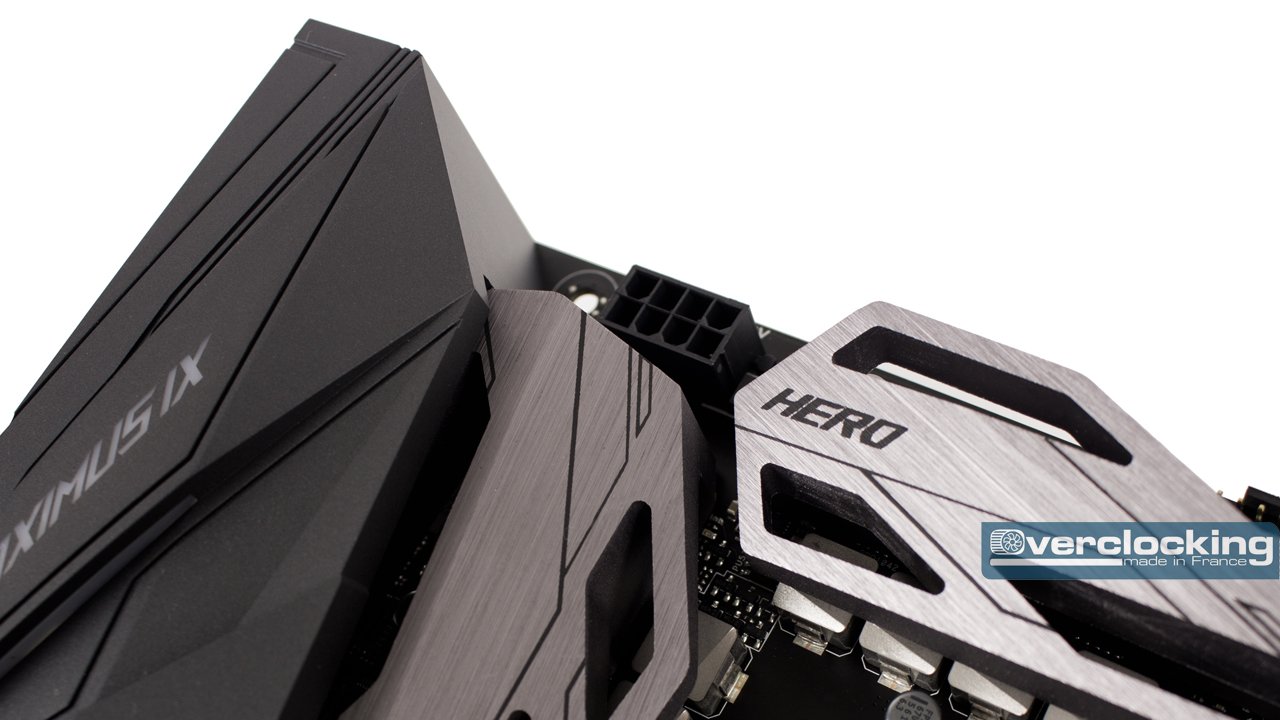

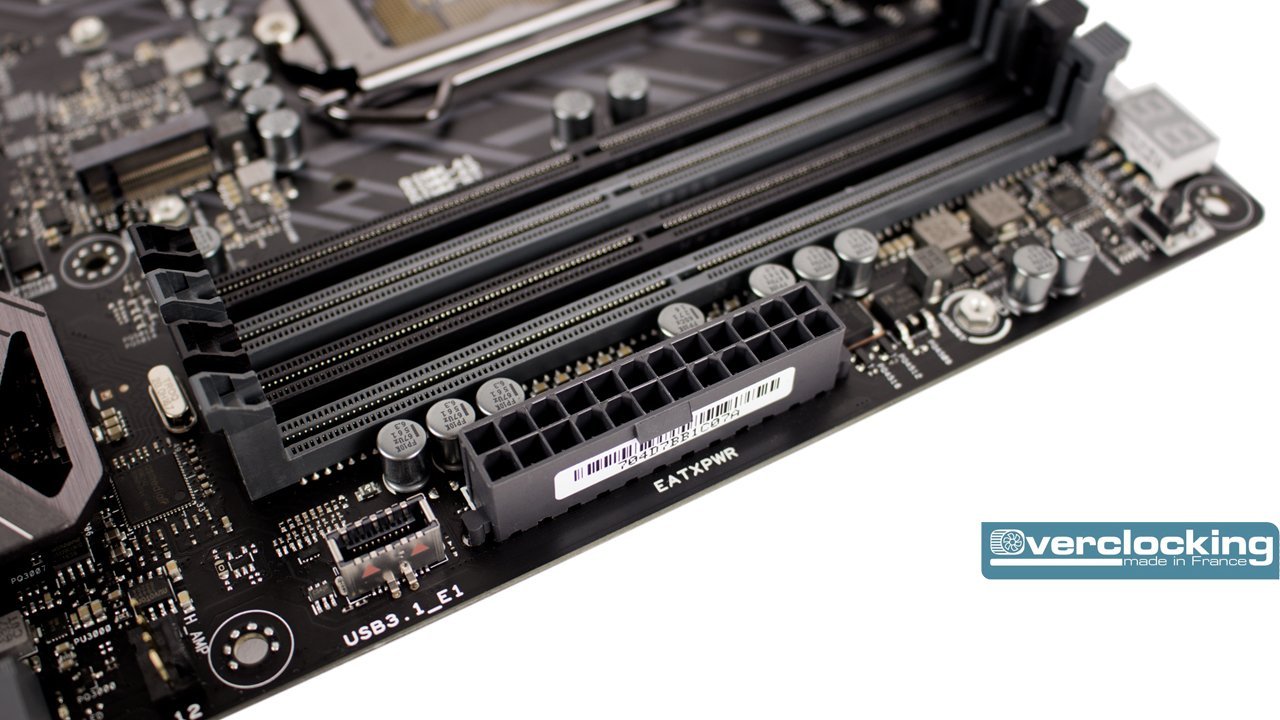

L’alimentation électrique sera assurée comme à l’accoutumée par le connecteur 24 broches, secondé par un connecteur 8 broches pour le 12V.

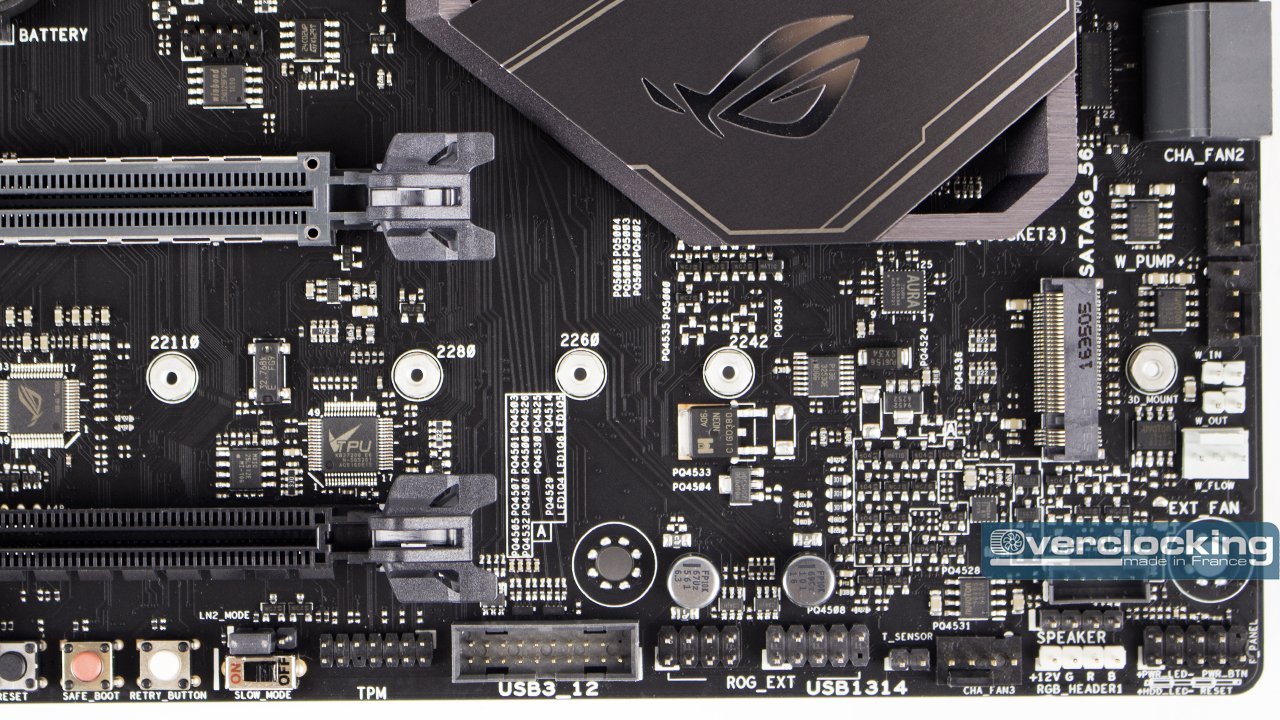

Connectique interne :
La connectique directement disponible sur le PCB n’est pas oubliée. Au contraire, elle est plus que fournie, et nous y retrouverons tout ce qui est indispensable sur une carte haut de gamme récente :
- 1 x port USB 3.0 supportant 2 ports USB 3.0 supplémentaires
- 1 x port USB 2.0 supportant 2 ports USB 2.0 supplémentaires
- 1 x connecteur pour USB 3.1
- 1 x connecteur TPM
- 2 x connecteurs RGB
- 5 x connecteurs pour ventilateur
- 1 x connecteur Thunderbolt
- 1 x connecteur audio panel avant (AAFP)
- 1 x connecteur pour capteur thermique
- 1 x H_AMP fan connector
- 1 x W_PUMP+ connector
- 1 x AIO_PUMP connector
- 1 x connecteur(s) d’extension ROG (ROG_EXT)
- 1 x connecteur System panel
- 1 x conencteur 3D Mount screw

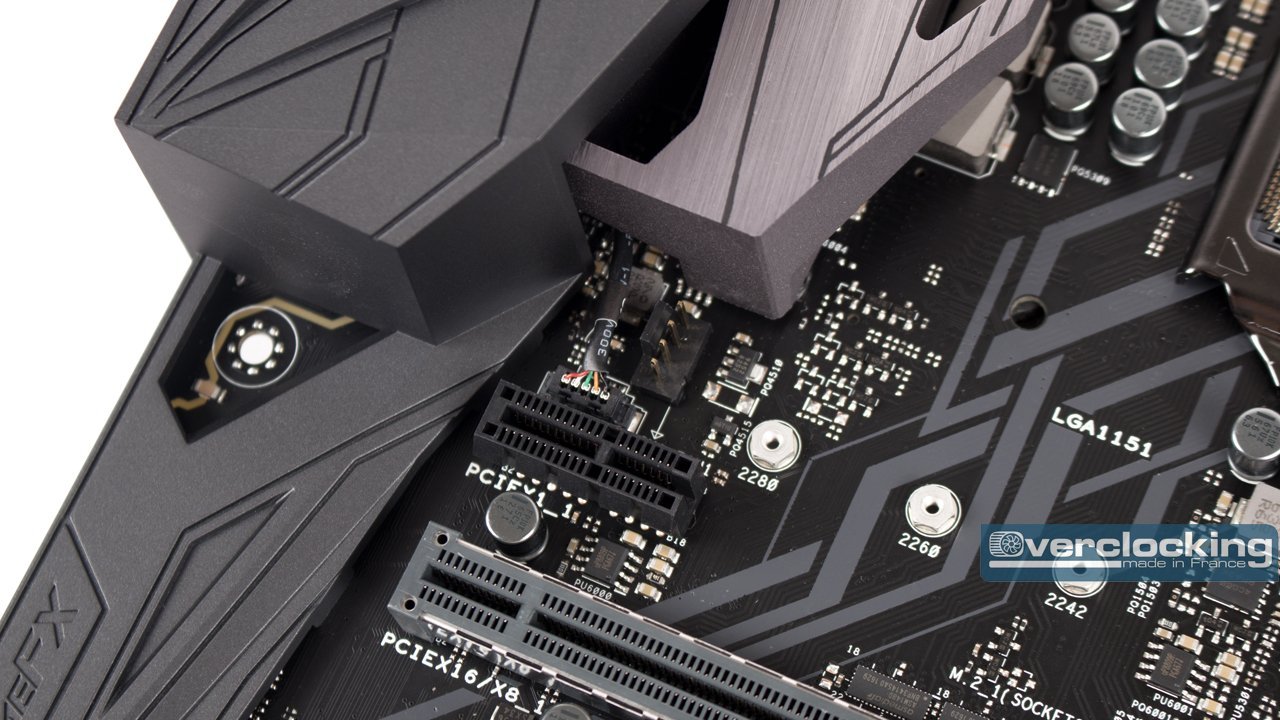

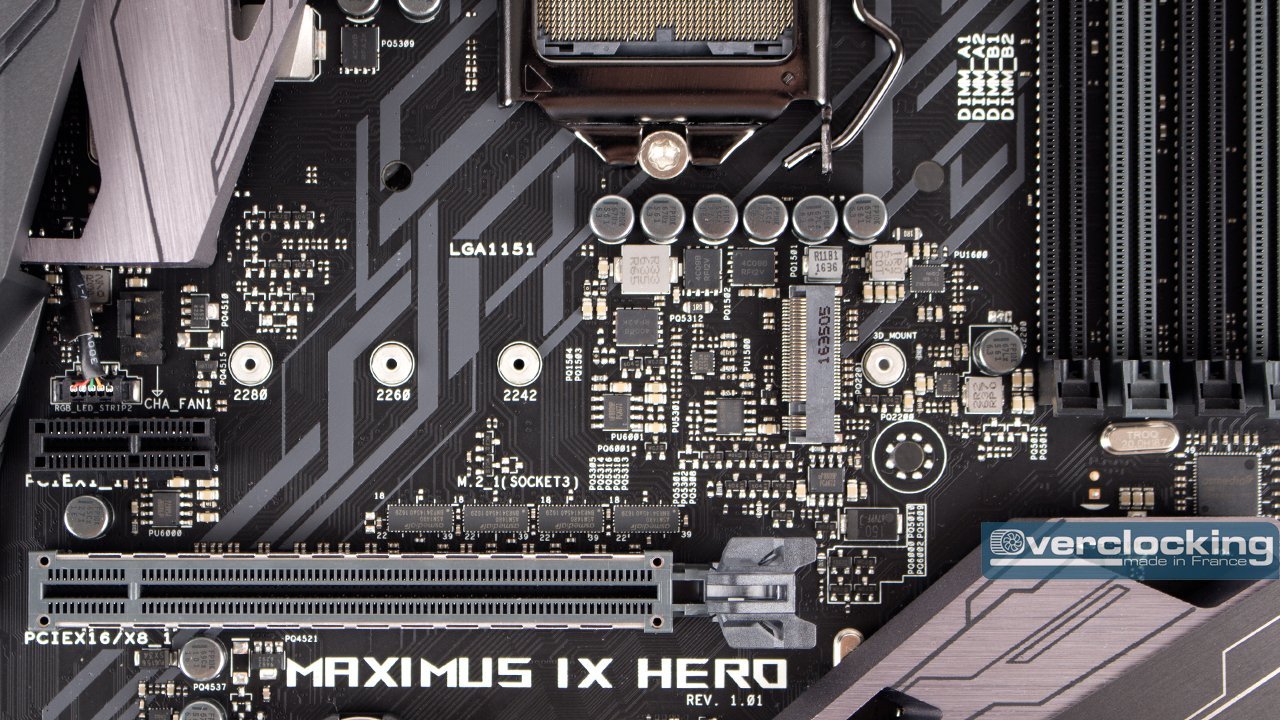

LE Z270 annonce une avancée dans les supports de stockage, avec l’arrivée de deux connecteurs M.2. Nous avons tout ce qu’il faut :
- 2 x connecteurs M.2 Socket 3 de type M au format 2242/2260/2280 (2210). L’un est couplé avec les ports SATA et PCIE 3.0 x4, alors que l’autre est câblé seulement en PCI-E 3.0 x4.
- 6 x connecteurs SATA 6Gb/s
Le port U.2 disparaît donc au profil d’un deuxième emplacement M.2 pour notre plus grand plaisir.
