Montage
Montage
On passe maintenant à l’étape de montage de notre configuration à l’intérieur de ce Morpheus de DeepCool. Voici donc les composants qui serviront pour le montage :
- Carte mère : NZXT N7 Z790
- CPU : Intel Core i5 14600KF
- Carte graphique : ASUS ROG Strix RTX 3050
- Ventirad : Noctua NH-U12A chromax.black
- Alimentation : NZXT C1000 Gold
L’alimentation :

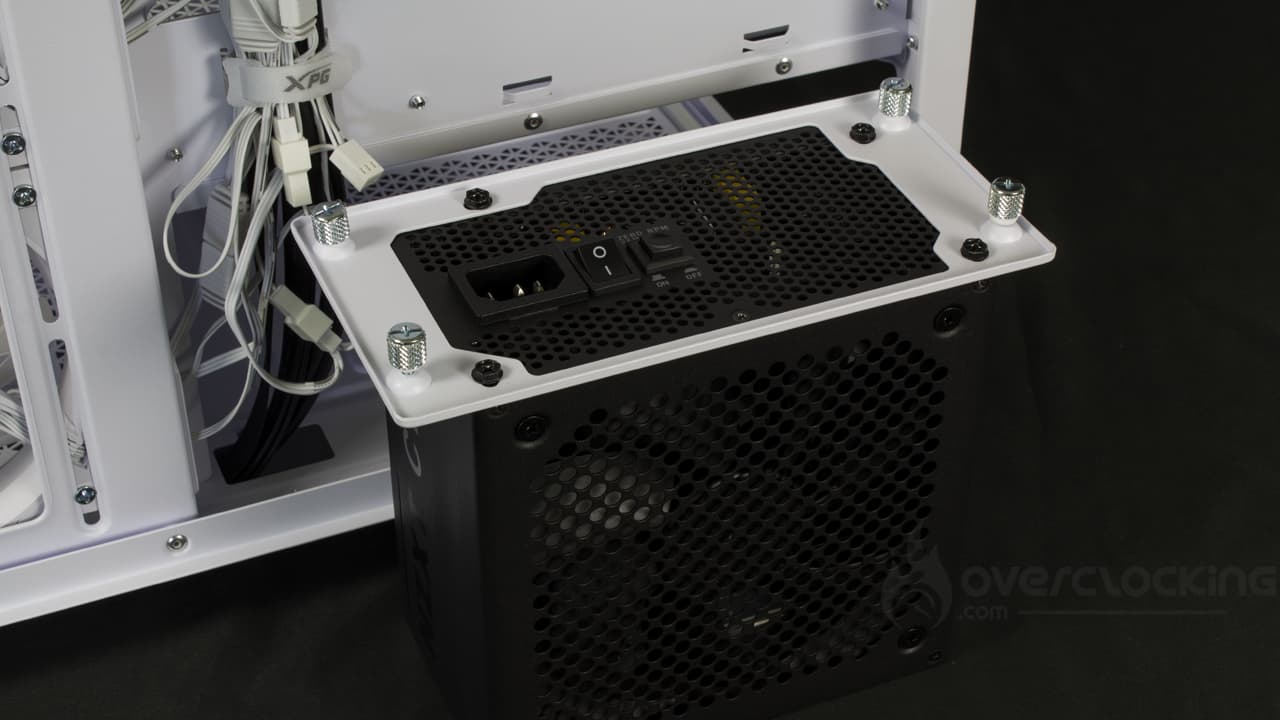

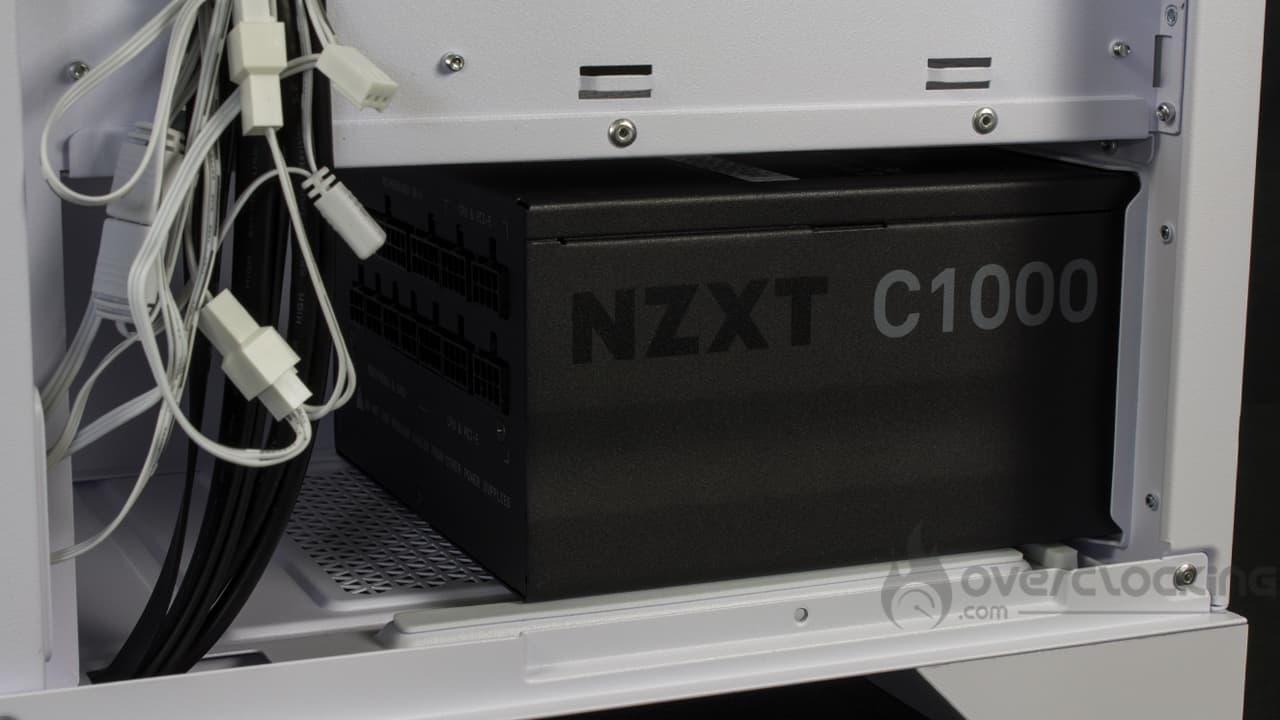

Pour le montage de l’alimentation, il faudra démonter le pourtour arrière maintenu par quatre vis à mains. Une fois enlevé, il faudra le visser sur le bloc d’alimentation que l’on viendra insérer dans le boîtier par l’arrière. Ne reste plus qu’à revisser le pourtour au boîtier et le tour est joué.
Installation de la carte mère :

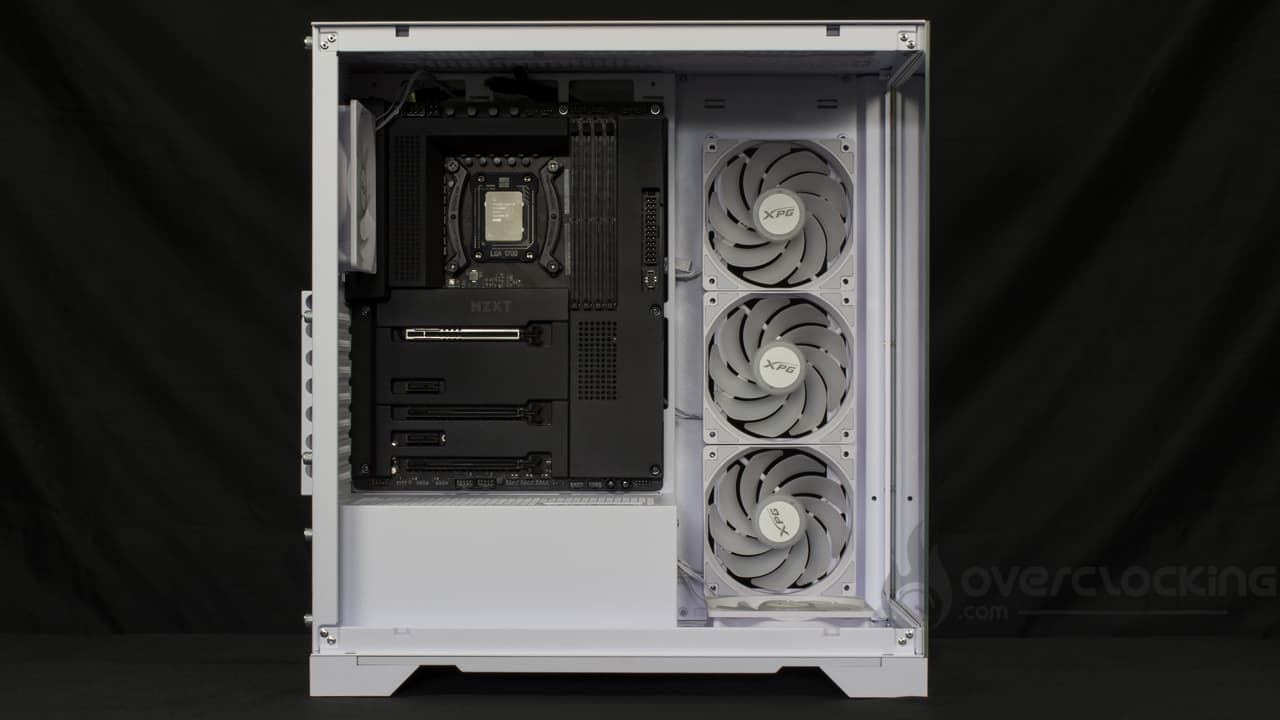

Encore une fois, pas de mauvaise surprise au moment de monter sa carte mère puisqu’il suffit de la déposer sur son emplacement. Néanmoins, il ne faudra pas hésiter à tirer un peu sur le câble du ventilateur arrière, ce dernier étant gênant dans notre cas.
Le câblage :
Le panneau de contrôle :

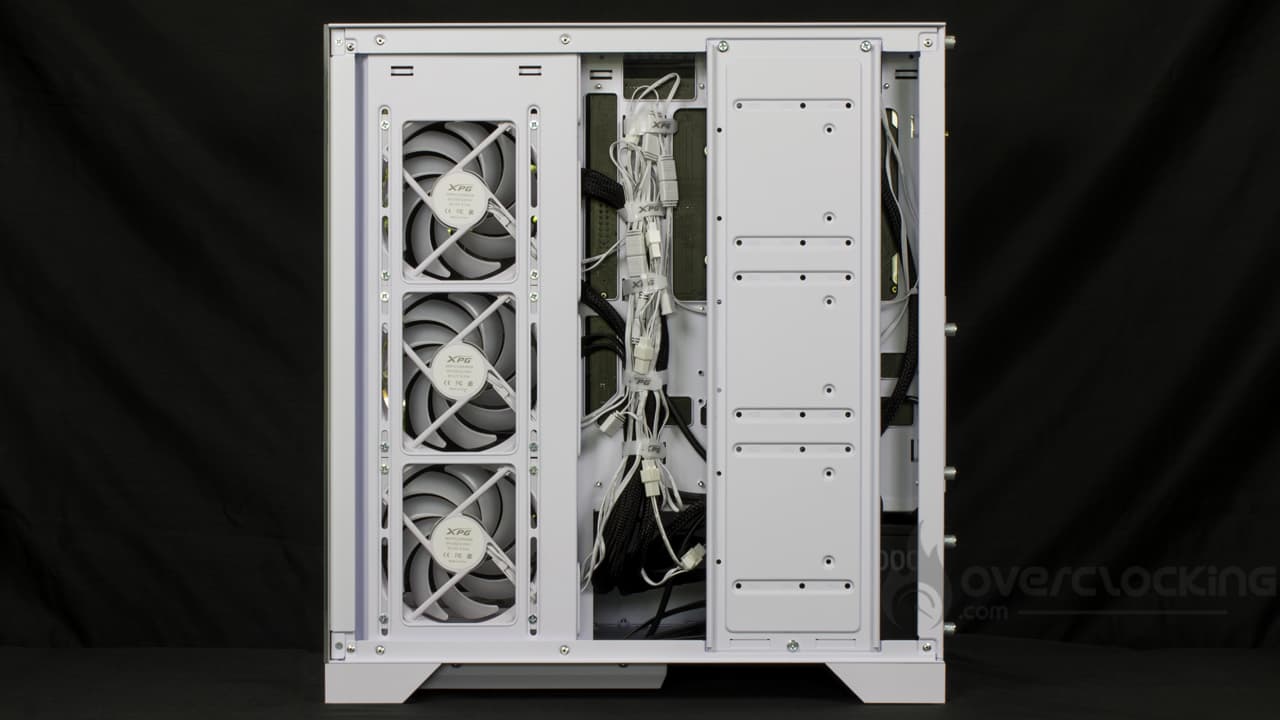

Étant donné que le panneau de contrôle du boîtier se trouve dans le bas, les câbles partiront du bas pour remonter. Dans les faits, cela ne change pas grand chose à notre manière d’organiser leur passage. Encore une fois, le F_PANEL et l’HD_AUDIO viendront se brancher sur la carte mère en passant par les ouvertures inférieures du cache alimentation.
Quant à l’USB 3.0 et l’USB-C, les connecteurs passeront par les ouvertures latérales du plateau de la carte. Dans ce cas, présent, nous utilisons les bandes velcros pour les maintenir en place là où des colliers nylon étaient exploités pour les autres câbles.
La carte mère, la carte graphique :
Sans plus tarder, nous poursuivons avec le câblage de la carte mère. Ici, nous faisons remonter l’ATX 24 broches le long du plateau de la carte mère. Idem pour ce qui est du connecteur PCIe 8 broches à destination de notre carte graphique. Tout ce petit monde sera plaqué grâce aux bandes velcros présentes.
Du côté de l’EPS12V CPU, comme dans de nombreux cas, le câble repartira à l’arrière du boîtier et remontera jusqu’à trouver le bon passage avant d’être branché sur la carte mère. Au passage, un petit collier nylon est utilisé pour faciliter son plaquage !
Installation du ventirad et de la carte graphique :

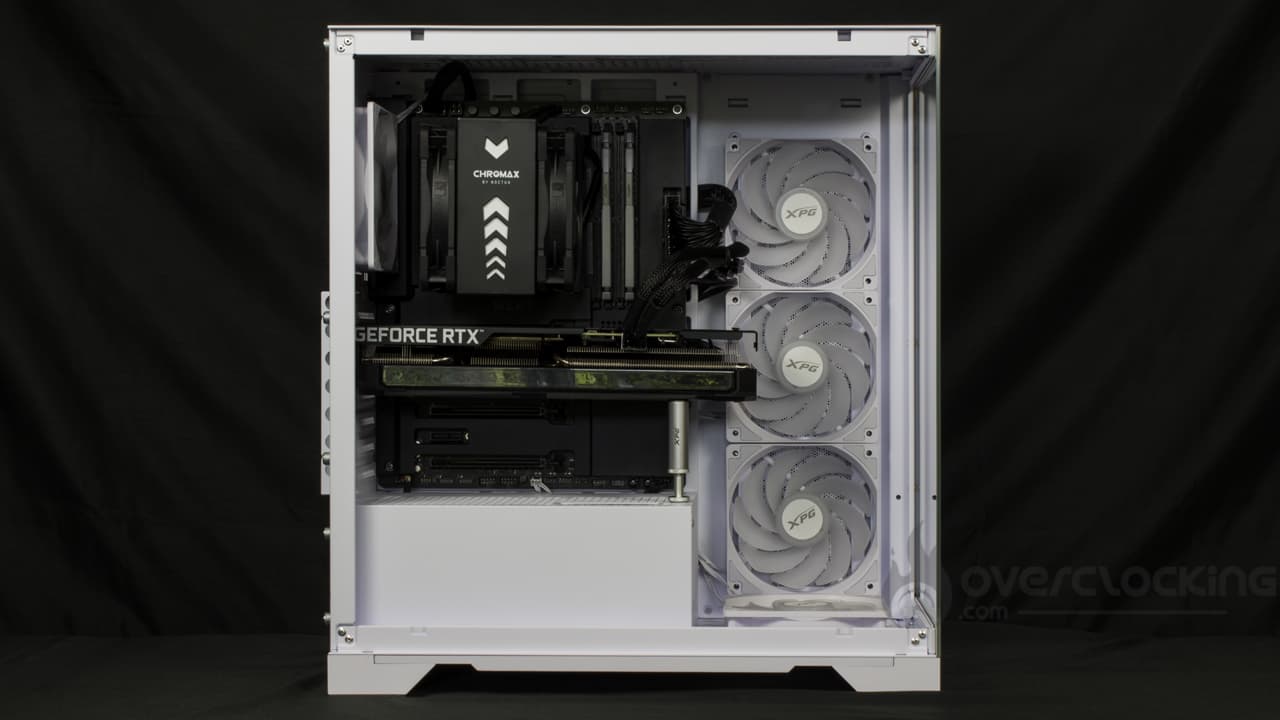

Afin de monter le ventirad, il faudra retirer la platine pour les unités de stockage puisqu’elle est placée devant le large accès backplate du plateau de la carte mère. Une fois enlevée, nous avons un accès bien dégagé et on pourra monter son ventirad sans difficulté.

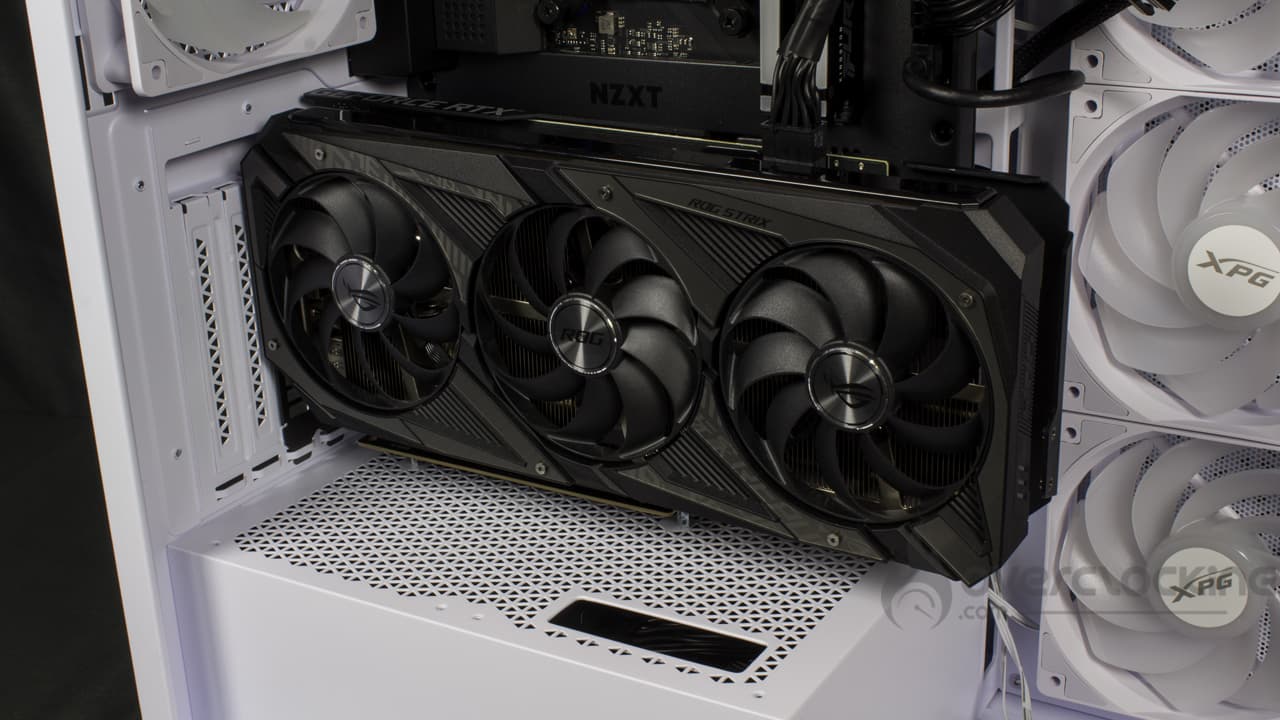

Concernant la carte graphique, si vous installez votre GPU à l’horizontale, comme bien souvent, il faudra dégager les slots correspondant à la position de votre carte graphique. Ici, les caches sont à arracher, ne vous trompez pas au risque d’avoir des trous.

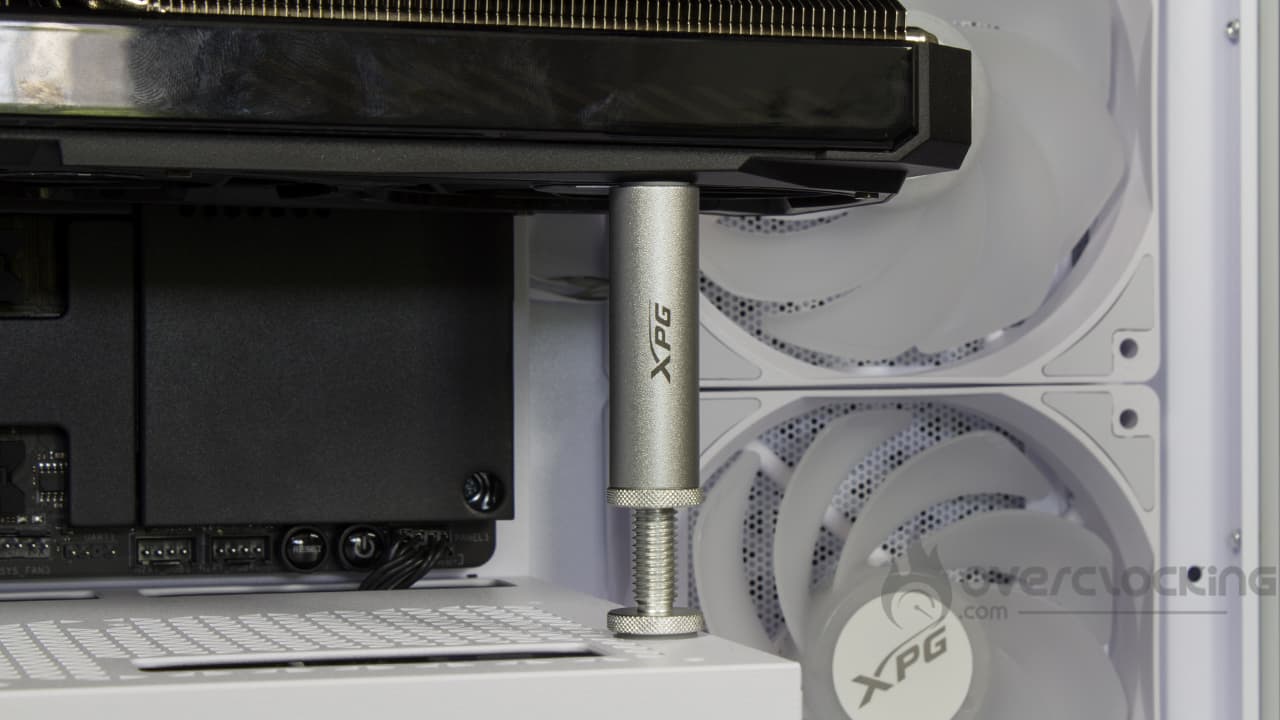

Une fois la carte en place, il ne reste plus qu’à monter le support de carte graphique. Pour cela, positionnez-le sur le cache alim et dévissez le jusqu’à ce qu’il touche le carénage de votre carte. Ne reste plus qu’à verrouiller sa position avec la petite bague intégrée.
Sinon, le montage vertical est possible via le riser et les slots verticaux. Il faudra juste mettre l’ensemble en place. Pour cela, via quatre vis à main, on enlèvera les slots horizontaux pour les remplacer par ceux à la verticale. Ensuite, on viendra visser le riser sur le cache alimentation à l’aide de deux entretoise. Enfin, on enlève les slots correspondant à l’emplacement de notre CG puis on insère cette dernière sur son slot PCIe et le tour est joué !
Globalement :

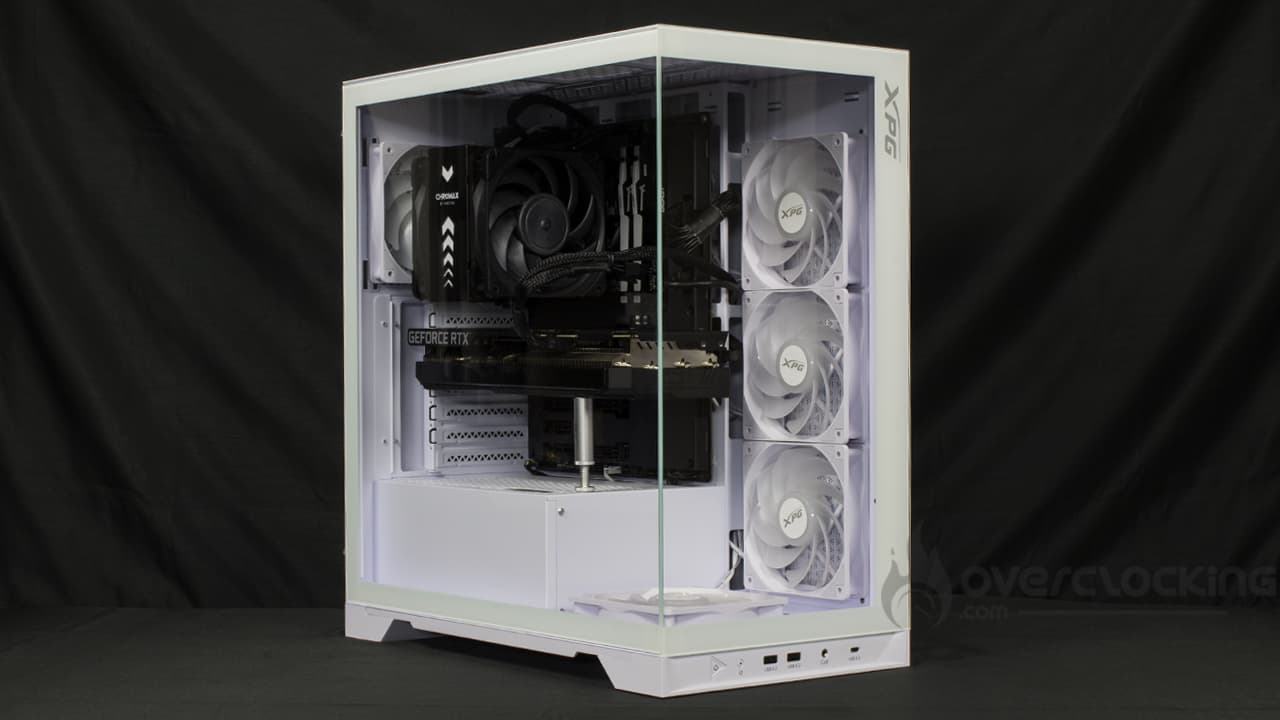

Avec son Invader X, XPG nous propose un boîtier dans lequel il ne sera pas compliqué de monter une configuration. Même si les bandes velcros, pleines des câbles des ventilateurs, peuvent faire peur, il y aura quand même la place pour les câbles habituel de l’alimentation. Néanmoins, il faudra quand même retirer la platine pour unité de stockage avant de monter le ventirad.
