Test : NZXT N5 Z690

0

Le PCB et les connectiques :

Les outils pour clocker :

Débutons avec les éléments insérés sur le PCB et qui peuvent s’avérer être des outils intéressants pour les overclockeurs. Ils seront bien entendu peu nombreux puisque cette carte ne se destine pas du tout à l’overclocking.

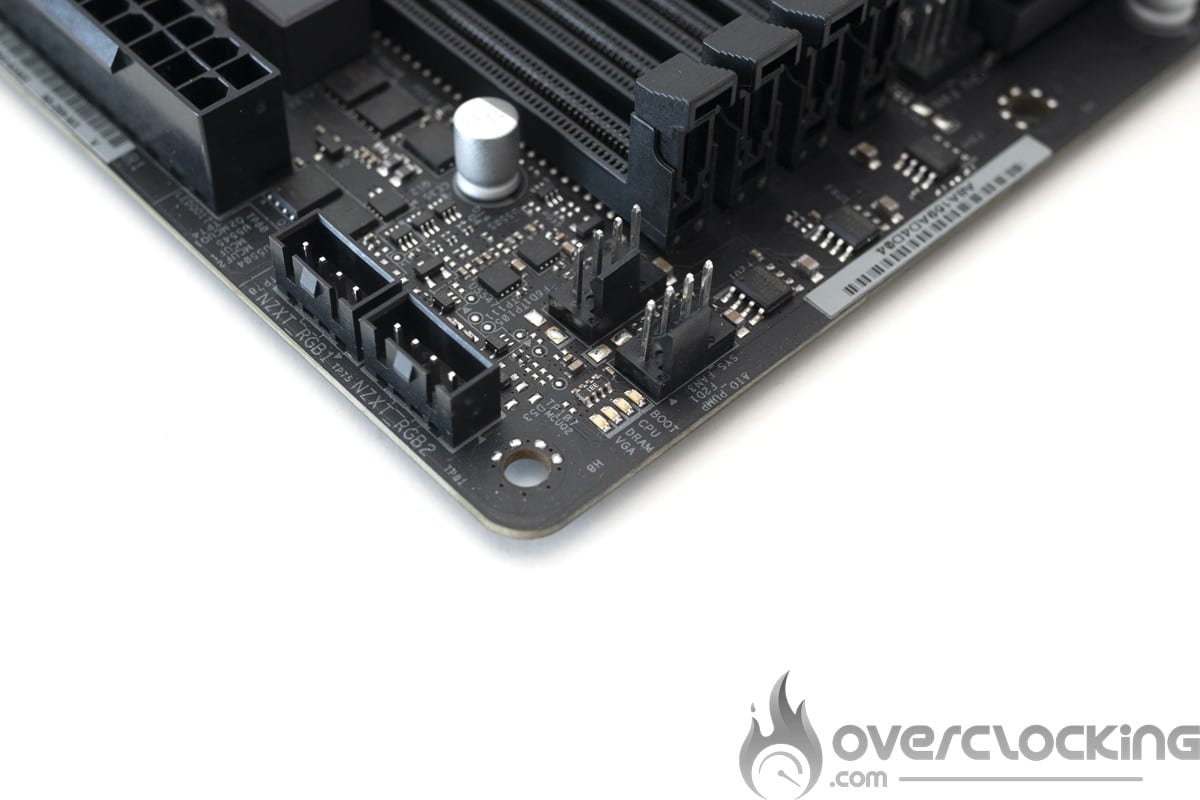

  • Le Q LED : 4 diodes (CPU – DRAM – VGA – BOOT) qui permettent de diagnostiquer les erreurs lors du boot de la carte. Si l’une d’entre elles reste allumée, c’est que le composant qui lui correspond pose problème.

nzxt z690 n5 debug

Le PCB :

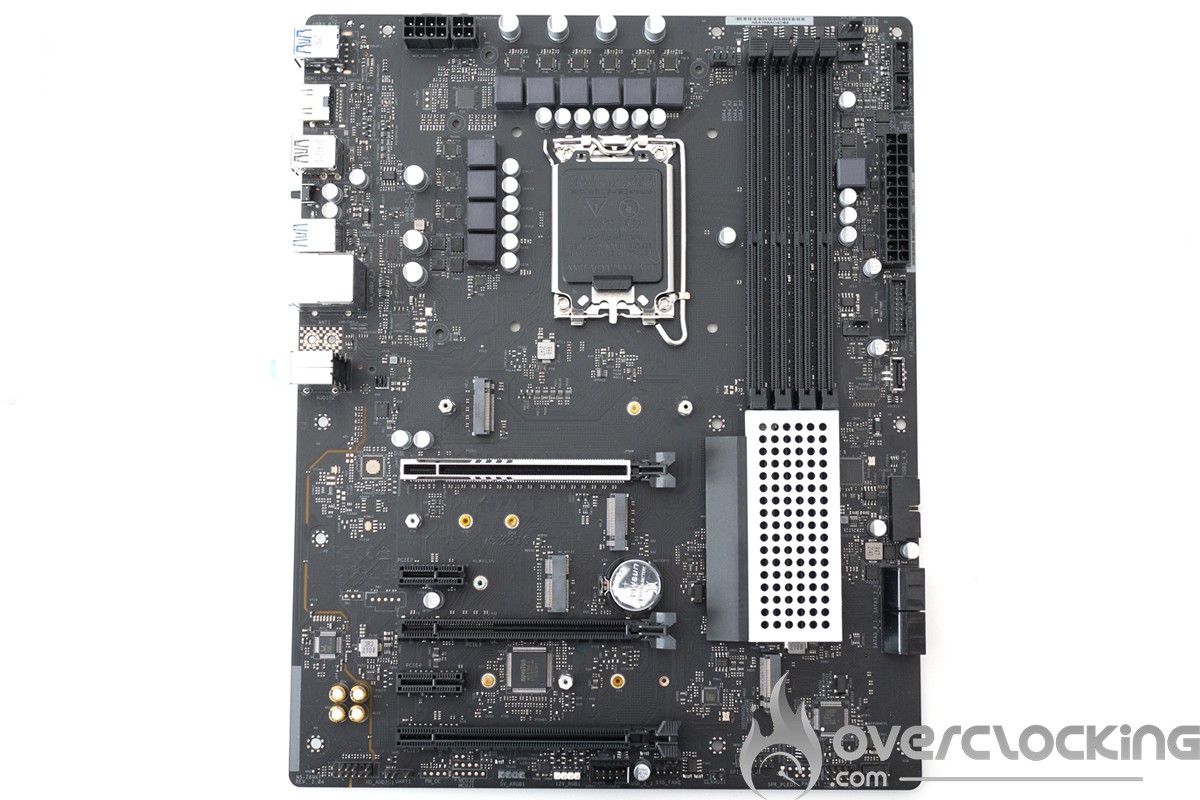

La conception du PCB de ce modèle NZXT N5 Z690 est encore très certainement sous-traitée par ASRock. Il s’agit là d’un très bon choix au vu de la bonne réputation d’ASRock. Elle semble d’ailleurs partager un PCB assez proche de la version Z690 Phantom gaming 4.nzxt n5 z690 pcb

Passons maintenant au PCB, celui-ci est construit en 6 couches. Cette N5 Z690 se base sur une alimentation en 8+1+1 phases (VCORE + VCCGT + VCCAUX).

nzxt n5 z690 vrm

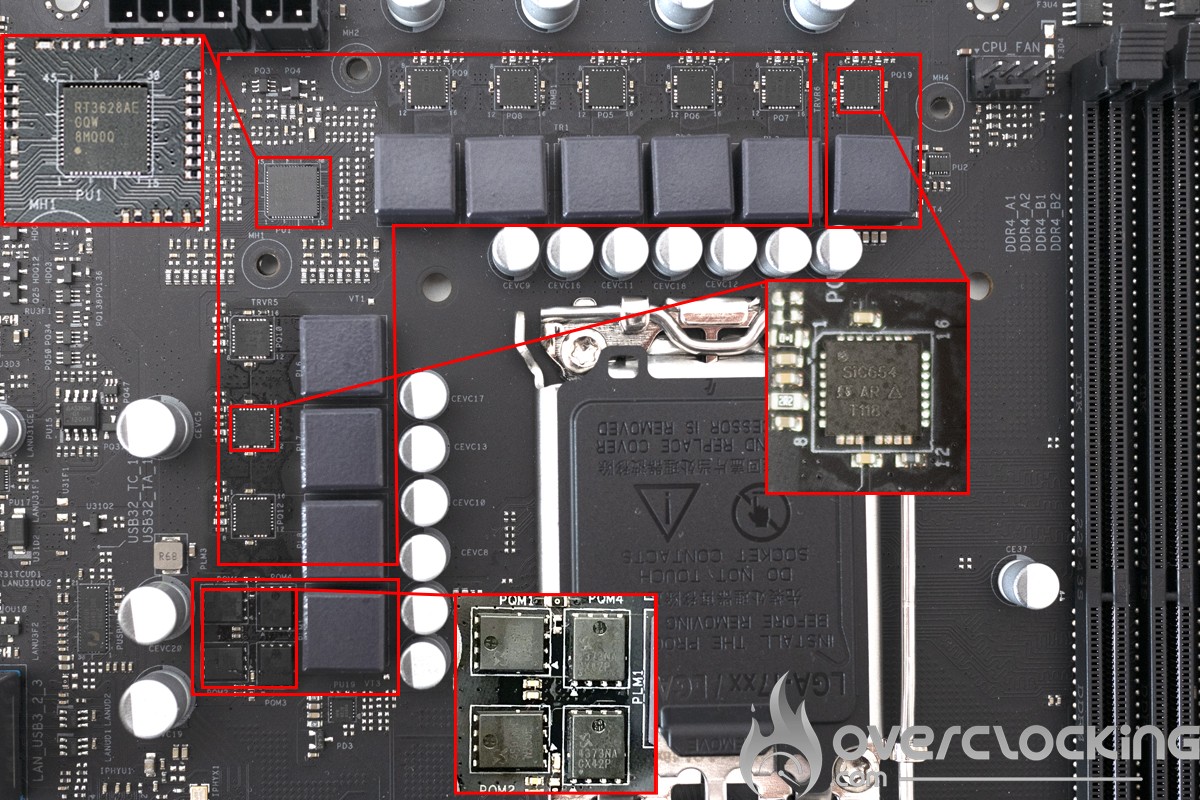

Le contrôleur utilisé est un Richtek RT3628AE qui pilote directement les 9 phases dédiées au CPU, IGP et AUX. Les 8 mosfets CPU sont quant à eux tous des SIC654A de 50A. La partie GT est gérée par 1 SIC654A de 50A également. La partie AUX est gérer par un combo de mosfet low et high phase Sinopower 2x 4373NA et 2x 4508NH.

Pour aller plus loin :
Test : Corsair AF120 Elite



Les connectiques :

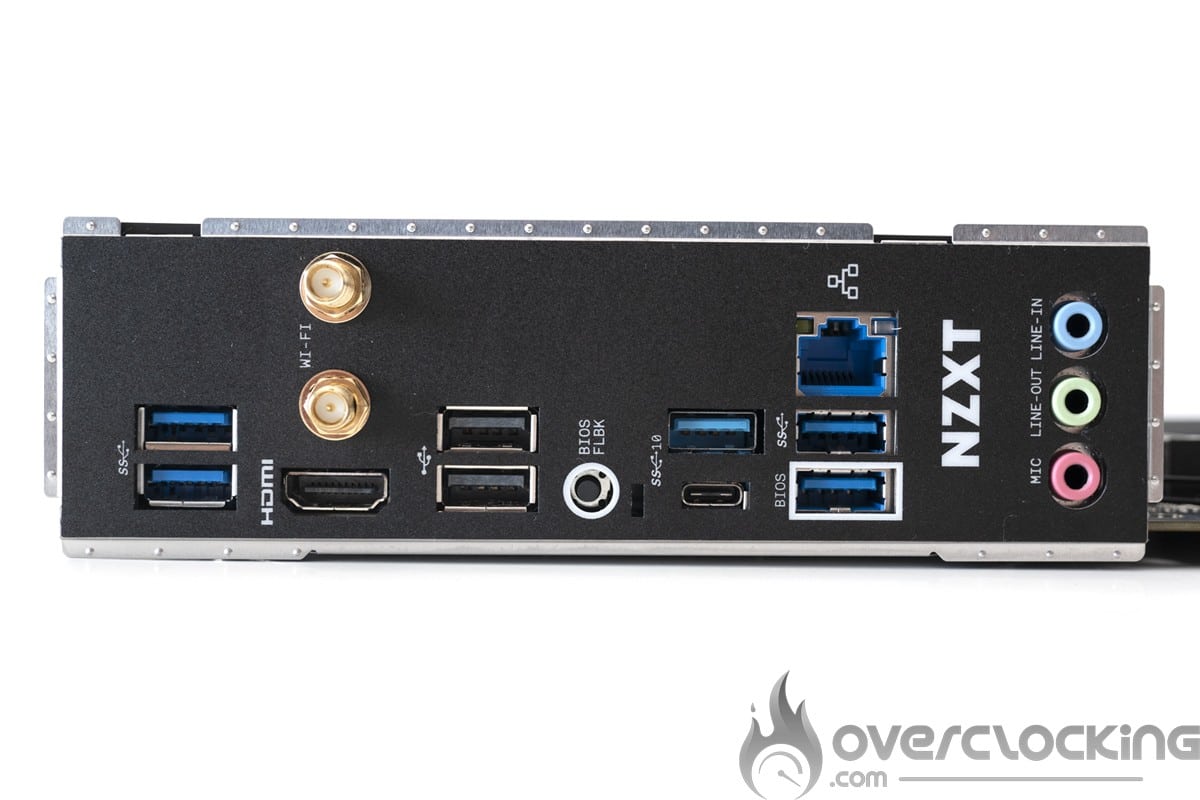

La façade arrière dispose des éléments suivants. Tout d’abord le bouton BIOS Flashback ainsi que les supports d’antennes pour le Wi-Fi dual band. La carte dispose de 2 USB 2.0, de 4 USB 3.2 Gen 1, de 1 USB 3.2 Gen 2, de 1 USB 3.2 Gen 2 type C, de de 1 HDMI, de 1 LAN (RJ45) et des différentes sorties audio. Enfin, la partie audio est assurée par une puce Realtek ALC897.
nzxt z690 n5 io
