Installation
Pour la partie installation, il faudra conserver sa backplate AMD, Noctua n’en fournissant pas. Si vous ne l’avez plus, un petit tour sur eBay devrait permettre d’en retrouver une facilement.
Le montage du NH-L12Sx77 :
Avec une carte mère Intel, la première chose qu’il faudra faire, c’est préparer la backplate. Pour cela, il suffit de passer de longues vis au travers de cette dernière puis de les maintenir via des rondelles de plastique noire venant se clipser autour. Bien entendu, on fera attention à l’écartement desdites vis : au plus loin du centre : socket LGA-1700/1851.
Maintenant que la backplate est prête à être montée, on vient l’insérer au dos de la carte mère. Ensuite, il faudra fixer les bras de montage, mais avant, on viendra insérer des rondelles plastiques aux quatre coins du socket. Attention à la couleur :
- Noires : plateformes LGA-1200/115x
- Bleues : Intel LGA-1700/1851

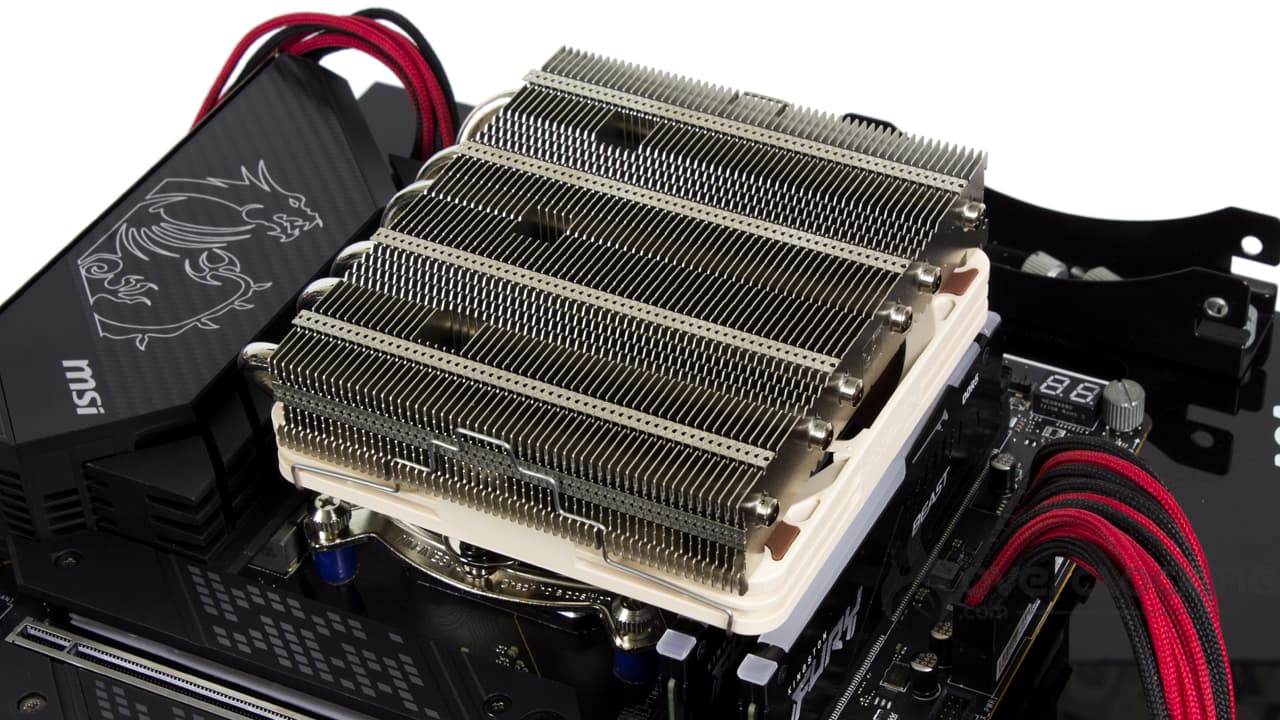

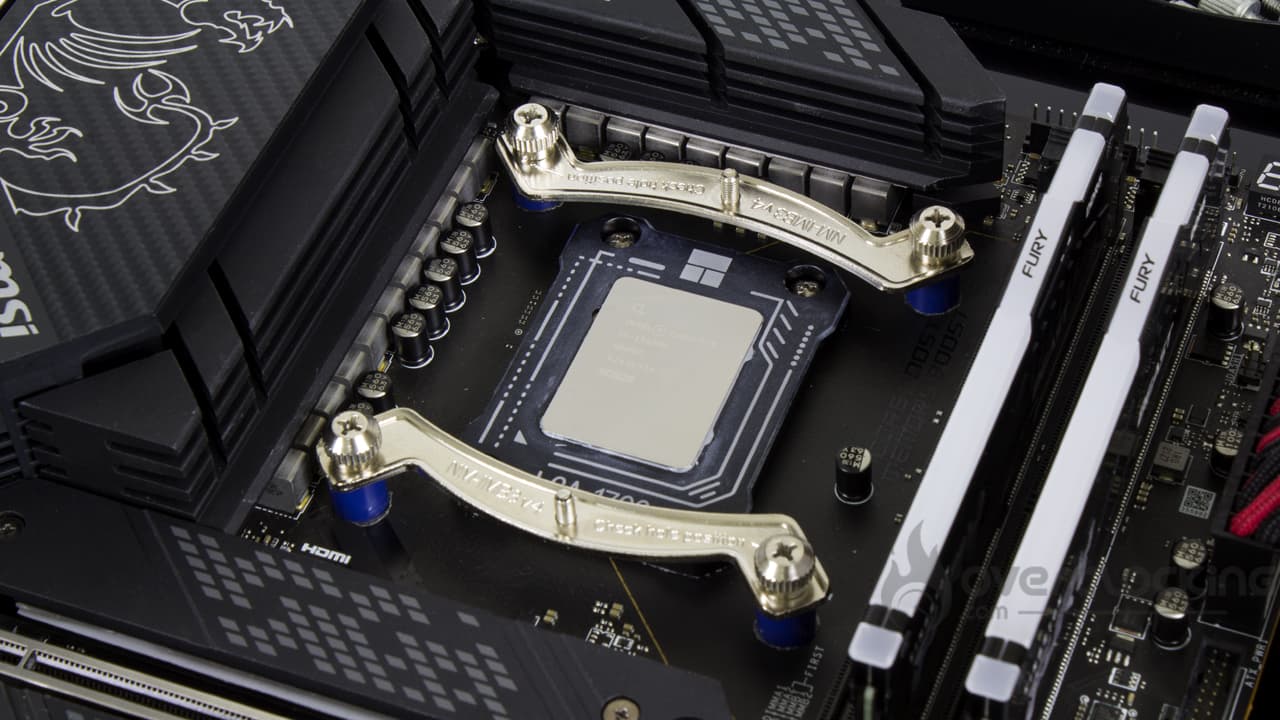

Une fois en place, on positionne les bras de montage puis en les visse à l’aide d’écrous à mains fournis. Ne reste plus qu’à positionner le radiateur, sans le ventilateur, et à le visser. Nous terminons par repositionner le ventilateur qui sera maintenu par ses griffes en acier.

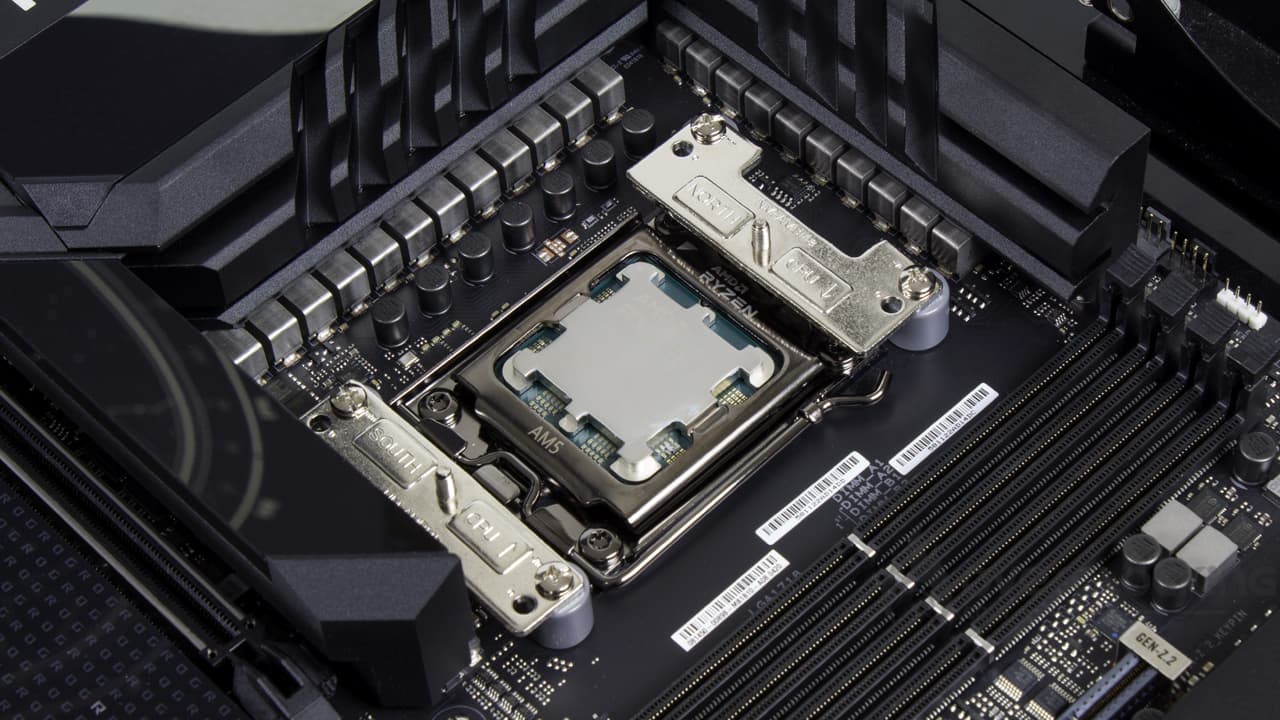

Du côté d’AMD, la première étape consiste à retirer les bras de montage d’origine de la carte mère. Ensuite, on vient visser ceux de Noctua à la place. Pour cela, il faudra aussi positionner des rondelles grises en plastique. Cependant, pour ce dissipateur, Noctua fournis deux sets de bras de montage. Les plus courts serviront à positionner le ventirad les caloducs vers le haut ou vers le slot PCIe. Les bras plus longs orienteront les caloducs vers le cache I/O de la carte mère ou vers la RAM. Sur une carte mère ITX, le choix de l’orientation est important, moins sur une carte ATX.
De plus, si vous avez une config exploitant un processeur Ryzen 7000/5000/3000, Noctua recommande de monter les bras en décalé (-7 mm). Ceci permet de positionner la base du dissipateur au-dessus de ces processeurs qui exploitent une conception multi-die.

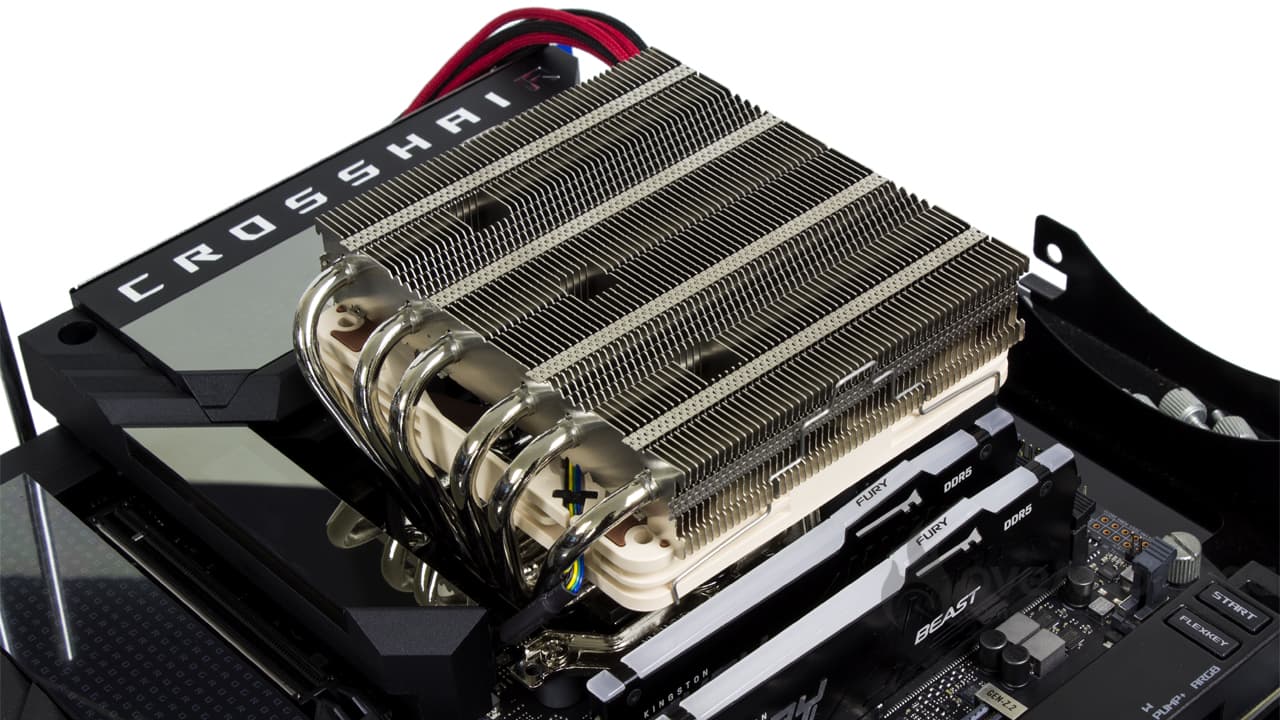

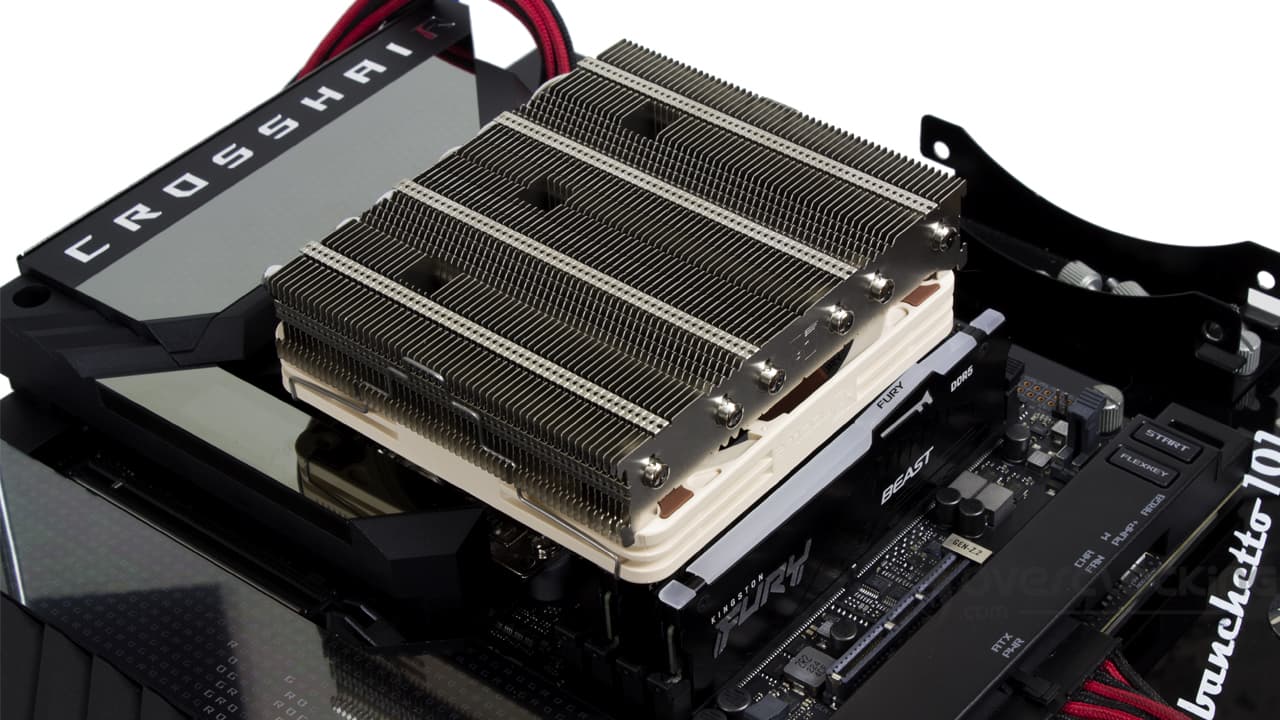

Enfin, il ne reste plus qu’à positionner le ventirad sur ses bras et à le visser sans ventilateur. Pourquoi sans le ventilateur ? Tout simplement parce qu’une des aubes du moulin vient se mettre pile en face de la vis de serrage du radiateur. Une fois le radiateur en place, ne reste plus qu’à repositionner le ventilateur.
Les ailettes en dents de scie par endroit doivent permettre d’augmenter la surface d’échange avec l’air, sans avoir à augmenter les dimensions du radiateur.
