Au programme, nouveau test de kit watercooling tout-en-un signé MSI cette fois-ci. Effectivement, la marque nous a généreusement fait parvenir un exemplaire blanc de son MAG CoreLiquid E360. Pour le coup, avons-nous affaire à un système de refroidissement réussi ? On regarde ça ensemble !
Présentation :
Avec cette série de kits, la marque nous propose plusieurs références qui mettent en avant deux tailles de radiateurs : 360 mm et 240 mm. Plusieurs coloris sont également proposés avec des kits noirs et blancs. Vous l’aurez compris, nous avons reçu la version blanche en 360 mm.
Concernant le marketing, MSI parle donc du design « percutant » de leurs kits, inspiré du « temps qui passe et de l’intensité d’une éclipse solaire » et de la nature cyclique du temps, représenté par la forme cylindrique du bloc pompe. En soit, c’est vrai que la pompe est jolie, mais de là à philosopher sur le temps qui passe… Bref.
Plus concrètement cette fois-ci, nous retrouvons un couvercle de pompe rotatif sur 270°. Normalement, peu importe le sens d’installation du bloc, vous devriez toujours être en mesure d’avoir le logo dans le bon sens.
En parlant de pompe, la marque met en avant une plaque froide offrant un nombre de micro-ailettes augmenté. Même chose quant à leur taille qui progresse. Ceci permet d’augmenter la surface d’échange et d’améliorer le transfert thermique… Et par extension les performances. De plus, couplez cela à une pompe conçue pour assurer une excellente circulation du liquide, nous devrions avoir quelque chose de plutôt efficace.
Concernant les nuisances, afin de réduire les nuisances sonores, le moteur de la pompe est robuste et triphasé. Le but étant de réduire les vibrations et d’assurer une longue durée de vie.
En ce qui concerne le radiateur, nous retrouvons un modèle profitant d’un total de douze canaux assurant une bonne circulation du liquide en son sein. Sinon, nous retrouvons des tuyaux à faible évaporation constitués de plusieurs couches. La finition est soignée avec une gaine nylon.
La ventilation est assurée par un trio de ventilateurs profitant d’un moteur type FDB visant à réduire les vibrations et les nuisances sonores au roulement. Du côté des pales, nous apprenons qu’elles disposent d’un faible niveau d’impureté, le but ? Un meilleur éclairage RGB.
Pour finir, via MSI Center on pourra pilote la vitesse de la pompe et celle des ventilateurs.
[affilizz-publication id= »gx0dmnkku »]
Concernant le prix, clairement, ce MAG CoreLiquid E360 White n’est pas l’AIO le plus cher que nous ayons testé. Affiché autour des 130 € en noir contre 110/120 € en blanc, il se situe dans une moyenne plutôt basse même.
[nextpage title= »Le kit MAG CoreLiquid E360 White »]

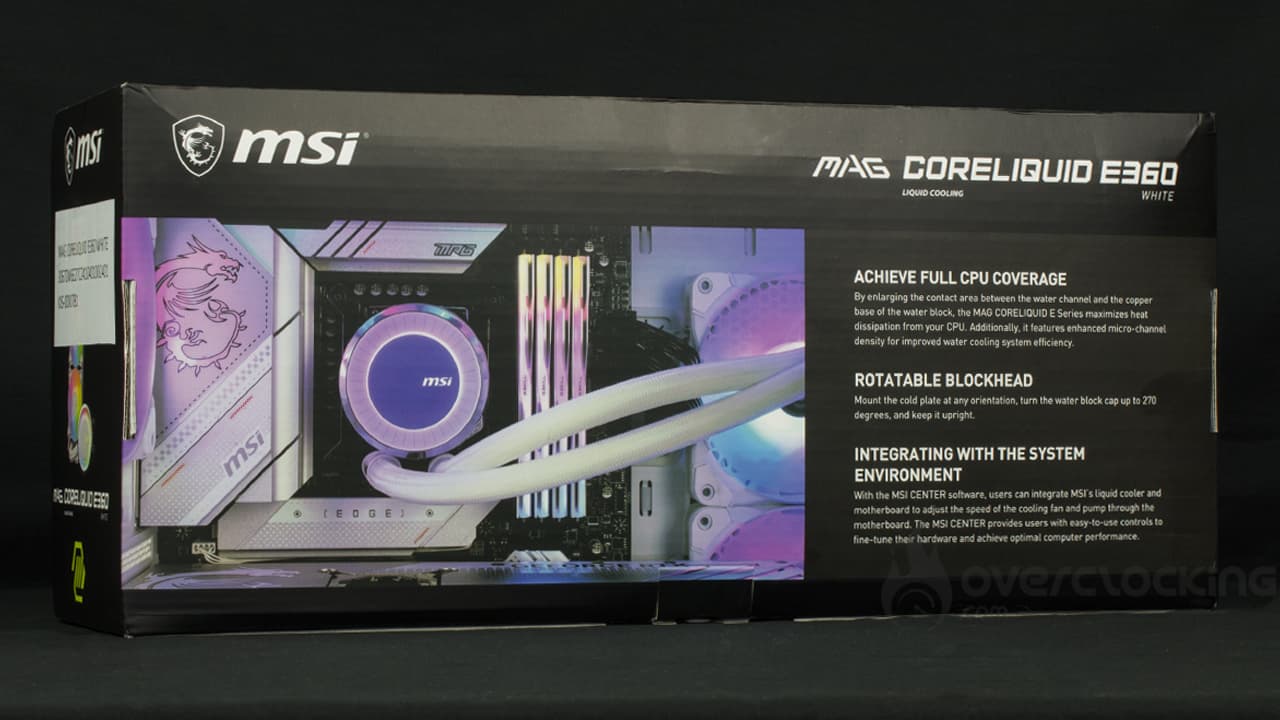

Concernant le packaging, la marque se met au jaune avec une illustration de son kit sur fond noir avec un rappel de son logo en jaune en arrière plan. À l’arrière, nous retrouverons une simple illustration de la pompe installée sur une carte mère avec une brève présentation des principales fonctionnalités.

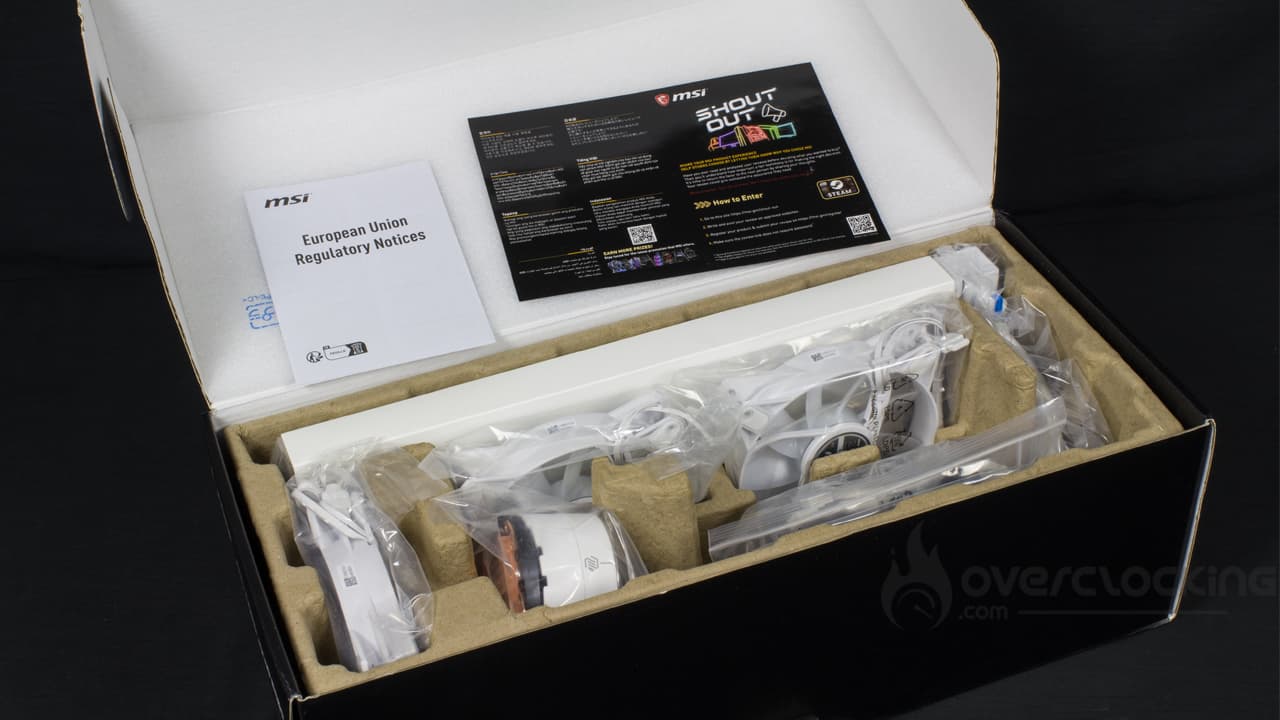

À l’intérieur, le kit sera protégé par le classique moule en carton. Chaque élément de l’AIO disposera d’un petit sachet plastique individuel. Mention spéciale pour le radiateur disposant d’une protection cartonnée supplémentaire.
Le radiateur :

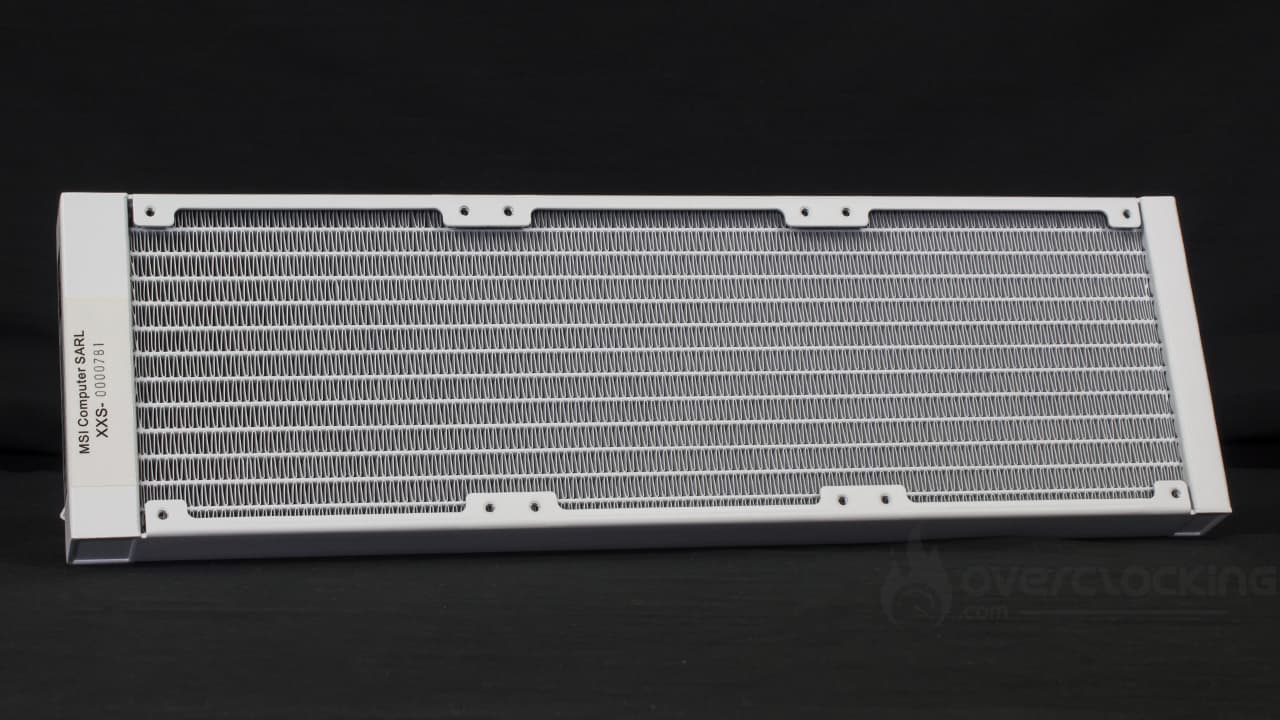

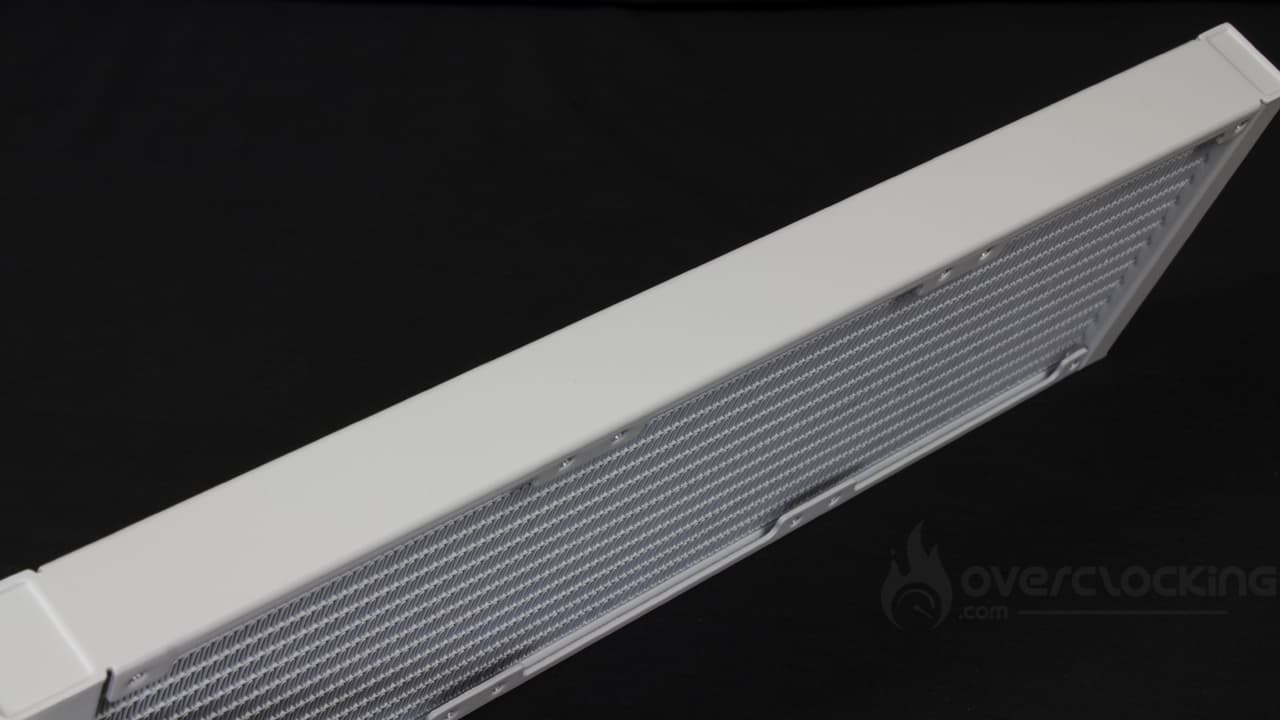

Au niveau du radiateur, nous avons affaire à un bloc entièrement en aluminium. Ce dernier met donc en avant une forme carrée dénué de rivet apparent. C’est de suite beaucoup plus classe que ce que proposait Asetek avec ses kit de septième génération. Par ailleurs, MSI n’applique pas son logo sur la tranche. C’est un peu tristounet comme ça.
Par ailleurs, le radiateur est entièrement produit en aluminium et met en avant des dimensions tout à fait classiques. Il mesure alors 394 (L) x 119,2 (P) x 27 (H) mm. L’avantage, c’est qu’il ne sera pas compliqué à monter dans un boîtier PC… Contrairement à un Liquid Freezer II de chez Arctic par exemple.
Afin de relier le bloc pompe et le radiateur, nous avons deux tuyaux en caoutchouc noir. Bien sûr, la finition est un minimum soignée et ils présentent une jolie gaine nylon blanche. Pour ce qui est de la longueur, ils mesurent une quarantaine de centimètres. Une longueur confortable qui permettra de positionner facilement le radiateur dans votre boîtier.
Le bloc pompe :

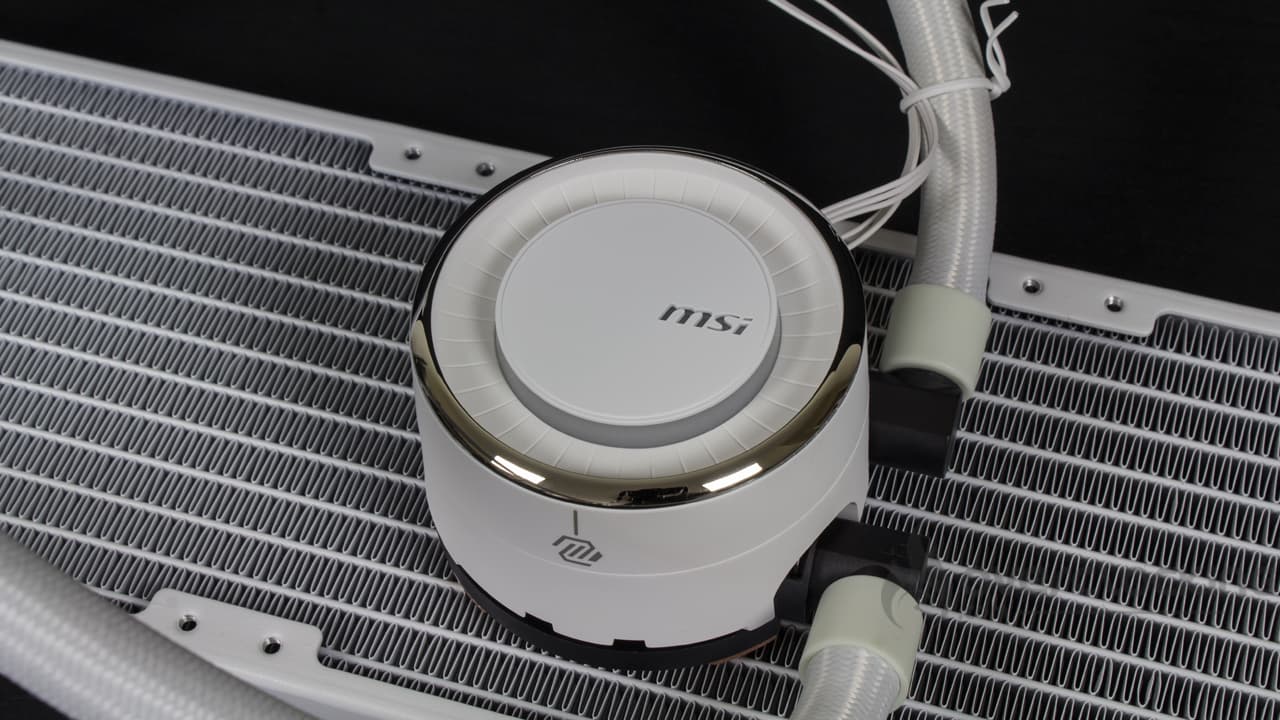

En ce qui concerne la pompe en elle-même, comme on peut le voir, elle affiche un design plutôt sobre et discret. Sur son capot, nous pouvons distinguer un logo MSI monté sur une pastille translucide servant à diffuser un éclairage aRGB. Pour finir, un petit liseré chromé vient parfaire le tout. C’est tout cet ensemble qui pivotera sur 270°.
Ce bloc pompe ne sera pas particulièrement imposant puisque affiche des dimensions de 41 x 47,6 mm. La hauteur est d’environ 55 mm d’après nos mesures. Ni le site de la marque ou la boîte ne renseigne cette cote officiellement.
Ici, aucune pâte thermique n’est appliquée par défaut puisqu’elle est fournie sous forme de seringue comme nous le verrons un peu plus tard. L’avantage, c’est que nous ne sommes pas obligé d’en racheter immédiatement après usage.

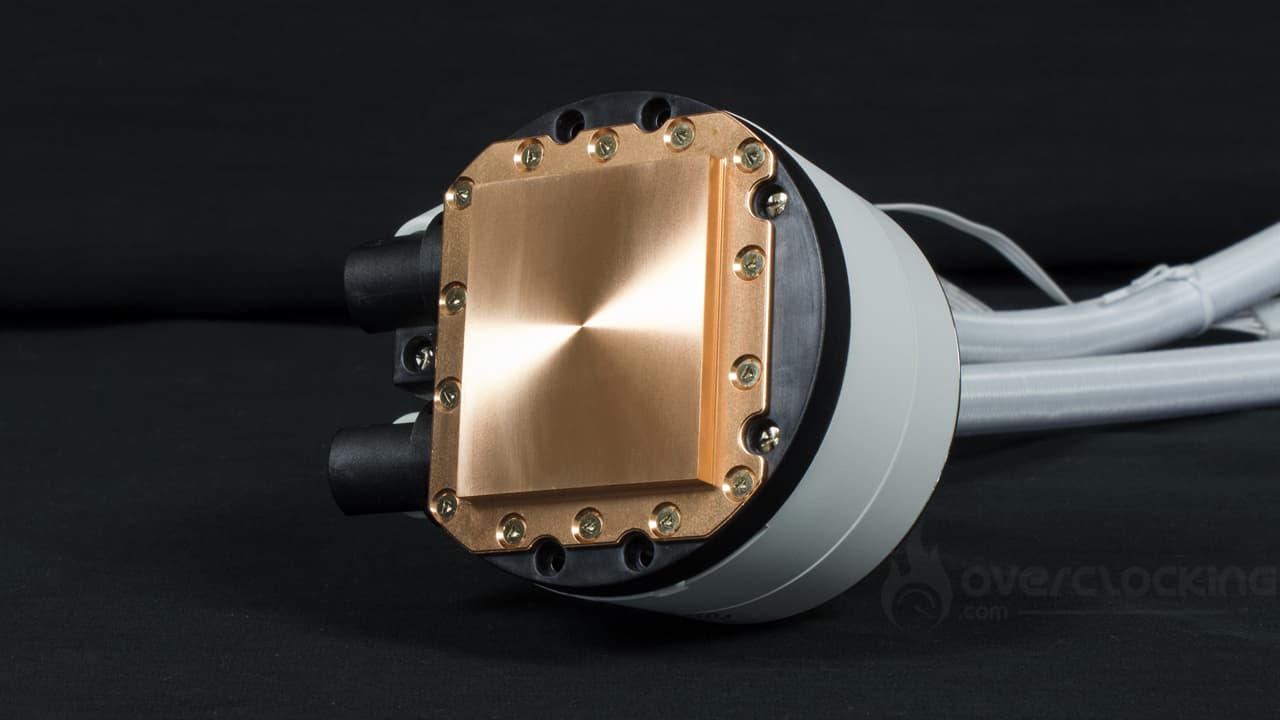

Sinon, la plaque froide est en cuivre comme on peut le voir. Cette dernière est vissée au reste du bloc par un total de quatorze vis à têtes triangulaires. Sinon, on remarque une surépaisseur rectangulaire. C’est cette dernière qui entrera en contact avec le CPU. De manière générale, cette base nous évoque très fortement cette du PL240 Flux de chez Cooler Master.
Compatibilité :
La compatibilité du kit sera tout simplement exemplaire puisque MSI le rend compatible avec toutes les plateformes du marché, même les HEDT :
- Intel : LGA-115x – LGA-1200 – LGA-1700
- AMD : AM5 – AM4 – TR4 – sTRx4
Ainsi, les plus gros sockets d’AMD sont compatibles avec ce kit, cependant, le LGA-2000, maintenant désuet ne l’est pas.
Les ventilateurs :

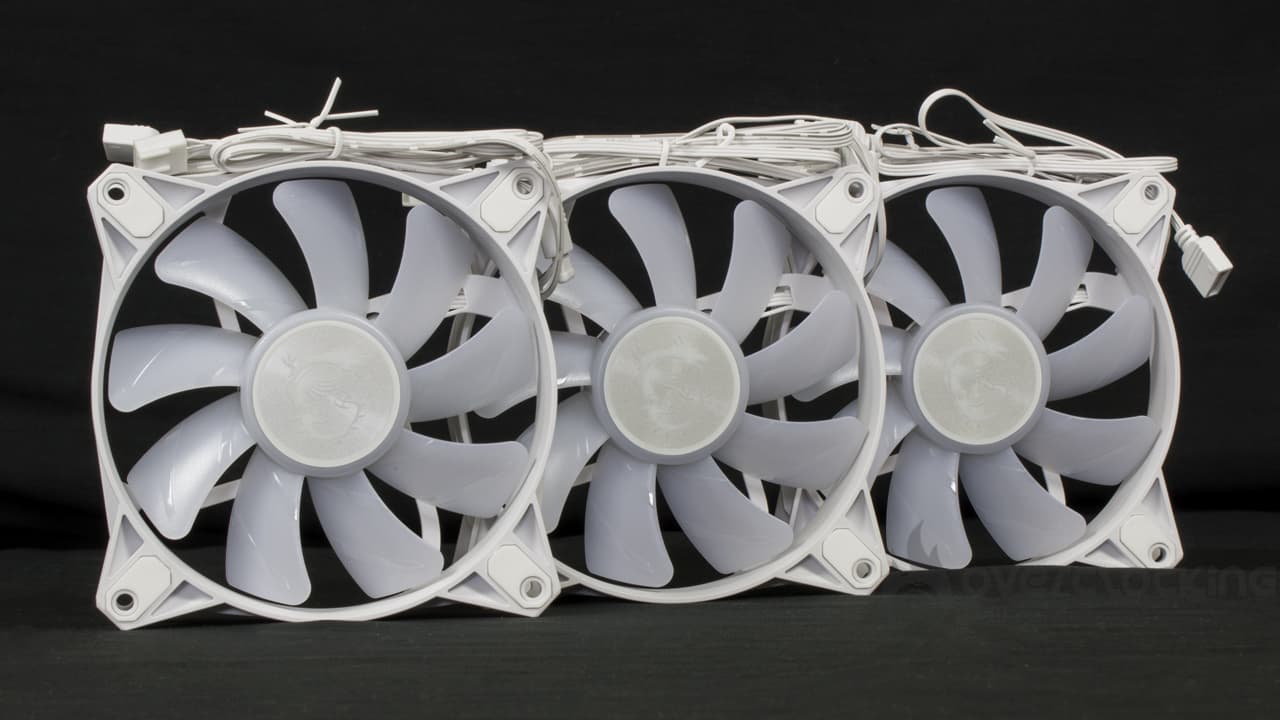

Radiateur en 360 mm oblige, MSI nous fourni donc un trio de ventilateurs en 120 mm. Ces derniers sont donc intégralement blanc, du cadre aux pales en passant par les câbles.
Le cadre pour sa part propose une forme de X, mais dispose de silentblocs caoutchoutés. Le but ici est d’atténuer au maximum les vibrations émises par le ventilateur lorsqu’il fonctionne.
Au niveau des pales, elles sont au nombre de neuf et affichent une courbure plutôt faibles malgré une épaisseur moyenne. On ne vous l’apprend pas mais elles sont de couleur blanche translucide afin de favoriser la diffusion de l’éclairage aRGB.
Le branchement se fera selon deux câbles, un premier de type PWM pour la gestion de la vitesse. Le second sera de type aRGB à trois broches avec une double connectique male/femelle pour un branchement en série. Le but ici est d’appliquer les effets lumineux sur tous les ventilateurs via une seule prise.
Pour ce qui est de leurs caractéristiques, ces ventilateurs mettent en avant une plage de vitesse comprise entre 600 et 1800 tr/min. À pleine vitesse, le flux d’air atteindra les 75,05 CFM tandis que la pression statique montera à 2,52 mmH2O.
Le bundle :

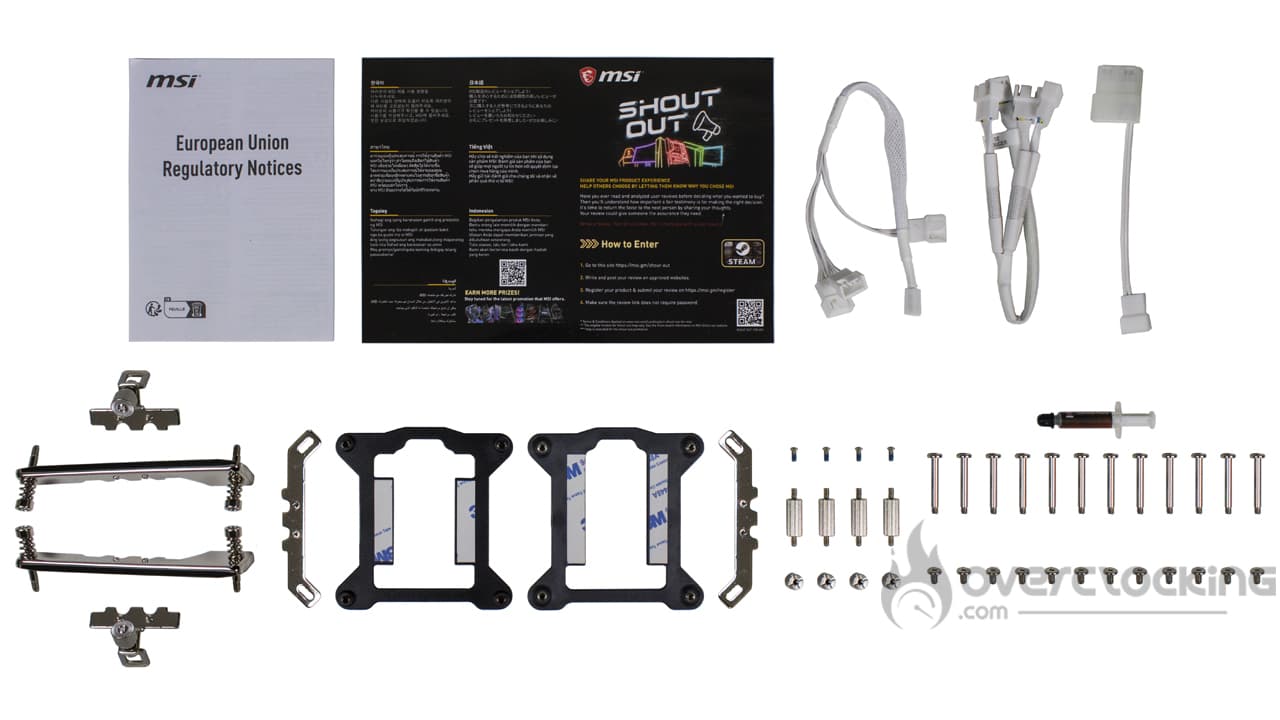

La partie accessoires, livrée dans un sachet plastique refermable, met donc en avant :
- Un guide de sécurité
- Une notice vous invitant à partager votre avis en échange de récompense
- Un splitter pour le branchement de trois ventilateurs
- Un splitter pour trois ventilateurs abaissant leur vitesse max
- Un adaptateur molex vers prise fan
- Les bras de montage pour plateforme AMD
- Les bras de montage ainsi que les backplate Intel
- La visserie pour le montage de la pompe
- La visserie pour le montage des ventilateurs et des radiateurs
- Sans oublier la petite seringue de pâte thermique
Dans les fait, la partie accessoires est donc complète et propose tout le nécessaire pour le montage de votre kit watercooling. Si on veut améliorer les choses, il manque peut-être un set de vis supplémentaires pour ventilateurs afin de monter des configurations push/pull par exemple.
Grosso modo :
Avec ce kit, la marque MSI met en avant un AIO proposant un design sobre avec une jolie pompe au capot rotatif, le radiateur propose une finition également soignée. Mais nous retiendrons avant tout une compatibilité exemplaire avec un support des gros socket AMD ou une partie accessoires complète bien qu’un set de vis en plus serait toujours le bienvenu.
[nextpage title= »Installation »]
Pour la partie installation, il faudra conserver sa backplate AMD, MSI n’en fournissant pas. Si vous ne l’avez plus, un petit tour sur eBay devrait permettre d’en retrouver une facilement.

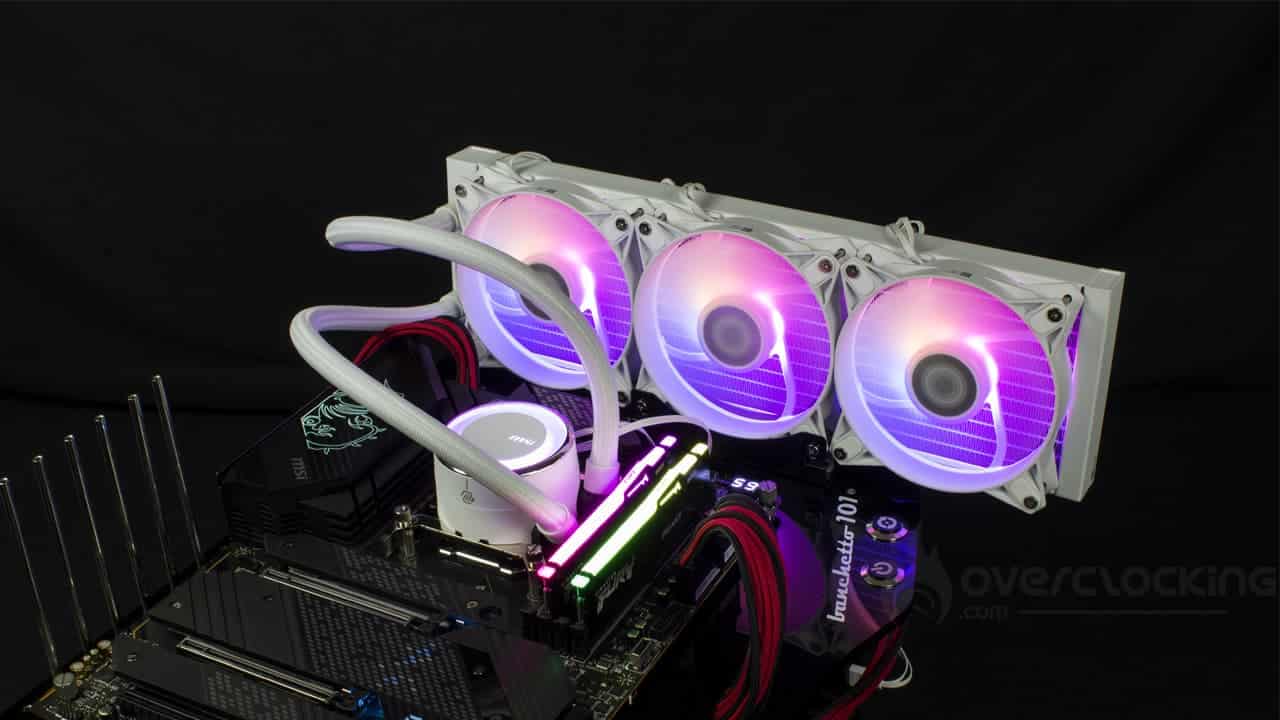

Le montage du MAG CoreLiquid E360 :
Du côté des plateformes Intel, avant d’attaquer le montage en lui-même, une petite préparation de la pompe s’impose. En effet, il faudra visser les deux bras de montage correspondant sur cette dernière. Pour cela, il faudra utiliser les petites vis fournies ainsi que les bras Intel.
Une fois les bras montés, on viendra déposer la backplate correspondant à votre socket au dos de la carte mère. Ensuite, il faudra visser de longues entretoise chromés aux quatre coins du socket. Ne reste alors plus qu’à déposer une petite quantité de pâte thermique sur le CPU et à visser la pompe sur ce dernier à l’aide de petits écrous.
Du côté d’AMD, les choses sont beaucoup plus simple… Alors certes, il faudra toujours visser les bras de montage sur la pompe, mais la mise en place de la pompe ne nécessite aucun outil. En effet, pour ce kit, MSI opte pour le bon vieux système à crochets à visser directement sur les bras de montage d’origine. En gros, une fois les bras vissés, il ne reste plus qu’à serrer les crochets sur le système de montage d’origine de la carte mère.
Si ce mécanisme est simple, ce n’est pas notre préféré pour des histoires de pressions parfois aléatoires. On ne sait jamais vraiment quand s’arrêter de visser.
[nextpage title= »Protocole »]
Petite mise à jour de notre protocole de test. En effet, nous avons changé le logiciel que nous utilisions pour stresser notre configuration. Il en va de même pour les différents profils. C’est via ce lien que vous pourrez voir notre méthode de test ainsi que le matériel de notre machine de test.
Pour les besoins du test, nous comparerons le MAG CoreLiquid E360 avec d’autres modèles en 240 mm, 280 mm, 360 mm et même du 420 mm :
- iCUE Link H150i LCD (Corsair)
- Kraken 240 RGB (NZXT)
- Liquid Freezer II 240 (Arctic)
- Liquid Freezer II 420 (Arctic)
- MAG CoreLiquid E360 (MSI)
- ML240 Atmos (Cooler Master)
- Mystique 360 (DeepCool)
- Pure Loop 2 280 (be quiet!)
- Ryuo III 240 (ASUS)
- Ryuo III 360 (ASUS)
[nextpage title= »Vitesse et bruit »]
Vitesse de ventilation :
On attaque donc notre série de relevés de températures, ici, on repart à zéro. Précisons tout de même les vitesses de ventilation enregistrées lors de nos relevés (pour 12V, 8V, 5V) :
Pour ce qui est de la vitesse des ventilateurs de ce MAG CoreLiquid E360, nous retrouvons un profil tout à fait classique pour un AIO… Si ce n’est peut-être la vitesse de ventilation un peu plus basse que la moyenne à bas régime. En tout cas, nous remarquons que les 1800 tr/min annoncés au maximum sont bien tenus.
Bruit :
Côté bruit, on retiendra des nuisances sonores assez importantes à pleine vitesse. Comme on peut le voir, dans ces conditions, le kit de MSI génère 46,5 dB de bruit à fond… Ce qui est autant qu’un Mystique 360 de chez DeepCool.
Par ailleurs, à mi-régime, le bruit est déjà beaucoup plus supportable puisque l’on n’enregistre plus que 35,5 dB. Tandis qu’à basse vitesse, les trois ventilateurs sauront se montrer particulièrement discrets. Cependant, même à fond, la pompe ne se fait pas entendre malgré ses 3000 tr/min, ce qui est vraiment plaisant.
[nextpage title= »Températures CPU Intel »]

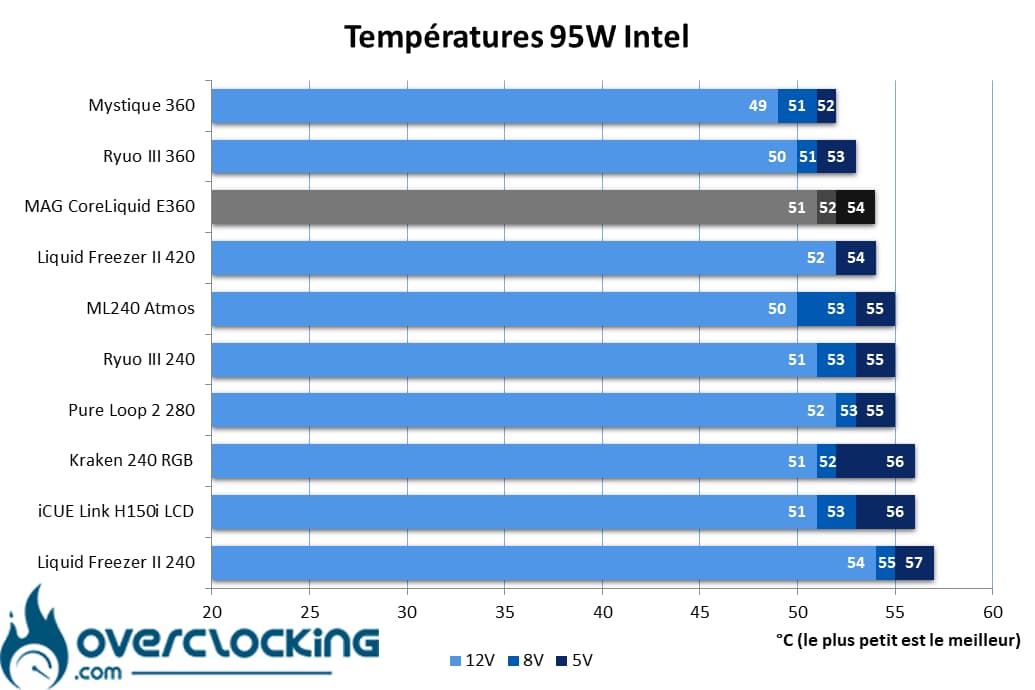

Processeur à 95W :
Nous commençons par le profil en 95W, une consommation finalement assez moyenne, surtout lorsque l’on considère celle de base de ce 13600K. Ici, nous sommes là pour simuler celle de petits processeurs équipés d’un nombre raisonnable de cœurs. En théorie, tout le monde devrait bien s’en sortir !
Sur notre CPU ne consommant que 95W, globalement le MAG CoreLiquid E360 s’en sort bien. À plein régime, le CPU se maintient à 51°C tandis qu’il ne dépassera pas les 55°C à basse vitesse. Sur un processeur qui affiche une faible consommation, vous pourrez laisser la ventilation à basse vitesse sans problème.

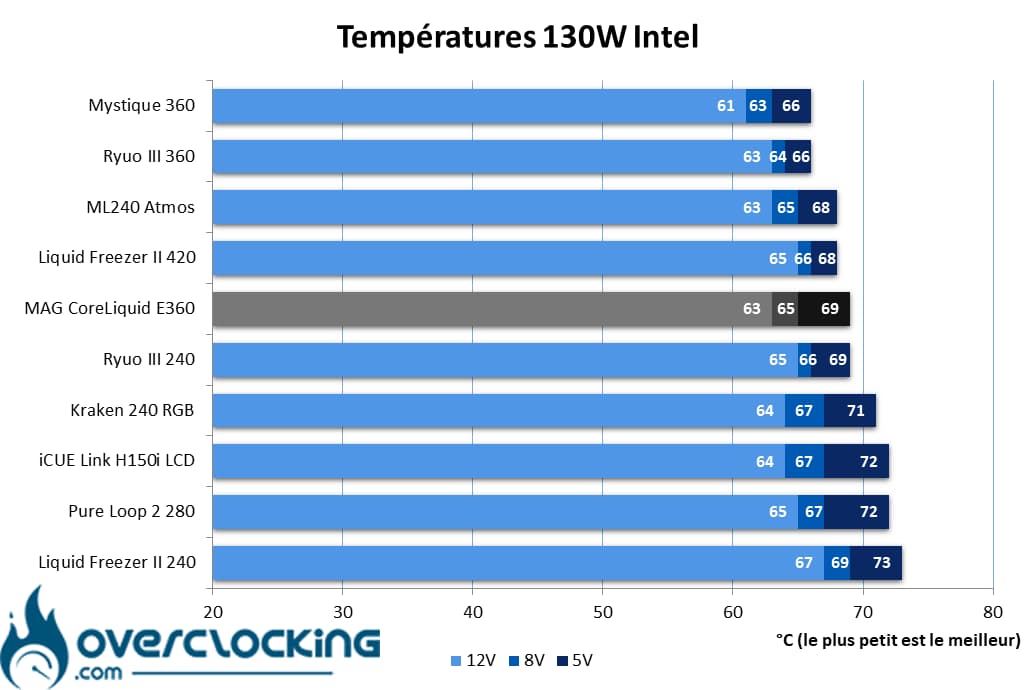

Processeur à 130W :
Ici, nous effectuons nos relevés sur un Core i5 13600K donc la consommation atteint 130W. Pour cela, les P-Core tournent à 4,5 GHz tandis que les E-Core fonctionnent à 3,5 GHz tandis que le VCore est réglé à 1,270V !
Avec une consommation de 130W, le dissipateur de MSI sait se montrer particulièrement à l’aise la ventilation à fond. Dans ces conditions nous enregistrons 63°C, soit la même température qu’un Ryuo III 360 de chez ASUS. Mais à mesure que la vitesse des ventilateurs diminue, les températures remontent pour se stabiliser sous les 70°C à basse vitesse.

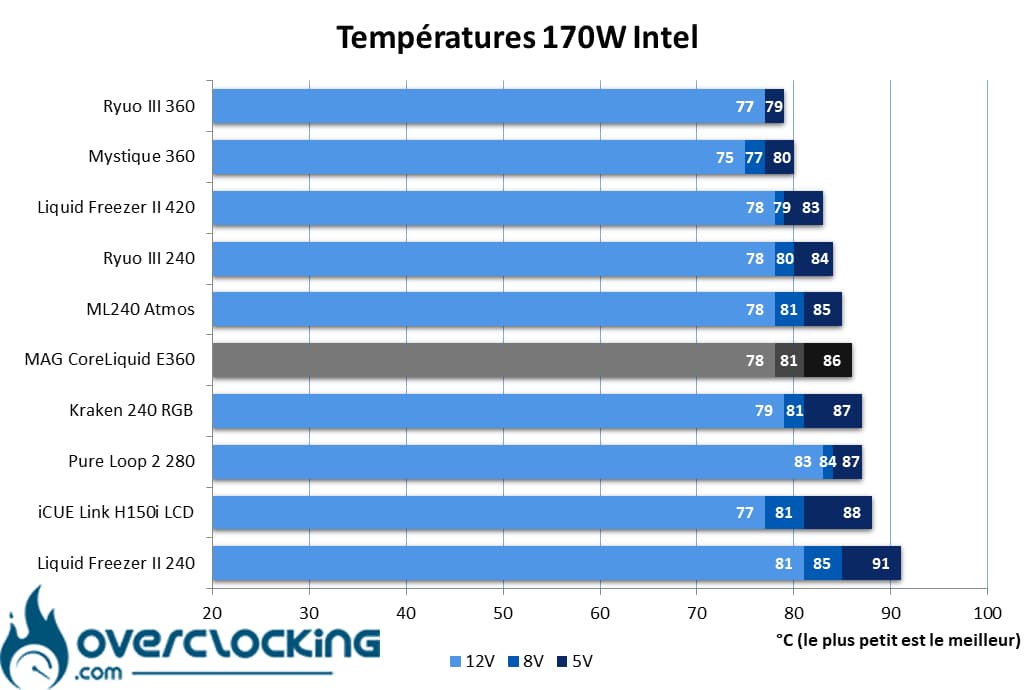

Processeur à 170W :
Enfin, nous terminons nos séries de relevés avec notre Core i5 13600K qui consomme 170W. Pour cela on pousse un peu plus les fréquences ainsi que le VCore qui monte maintenant à 1,350V !
Avec une consommation de 170W, encore une fois, les températures ne sont pas catastrophiques à fond avec moins de 80°C au compteur. Néanmoins à basse vitesse, nous mesurons quelque 86°C. Monté dans un boîtier, il faudra très certainement faire fonctionner la ventilation à une vitesse supérieure à 700 tr/min (vitesse relevée à 5V) puisque, rappelons le, les relevés sont faits sur table de bench.
Résumé :
Dans les grandes lignes, MSI signe ici un kit watercooling capable de refroidir un CPU Intel consommant jusque 170W. Attention cependant puisque dans ces conditions, à basse vitesse, les ventilateurs peuvent se montrer limités, on les fera donc tourner à vitesse moyenne pour éviter la surchauffe, surtout lorsque montés dans un boîtier.
[nextpage title= »Ratio températures/bruit Intel »]
Sur ces graphiques de rapport perf/bruit, nous rappelons que le mieux est d’être placé le plus possible en bas à gauche du graphique. Pour la lecture, le point le plus à gauche symbolise la ventilation en 12V, celui au centre la ventilation en 8V et le plus à droite en 5V.
En 95W, le ratio températures/bruit proposé par cet AIO lui permet de se positionner dans la moyenne des kits testés. Comme on peut le voir, il rivalise aisément avec un Kraken 240 RGB tout en devançant aisément les autres kits en 240 mm. Cependant, les autres AIO en 360 mm sont un cran au-dessus… Si l’on omet le H150i LCD de Corsair bien sûr.
Monté sur un CPU qui consomme 130W, le MAG CoreLiquid E360 se comporte bien et vient sérieusement jouer sur les platebandes d’un Ryuo III 360 d’ASUS… Bien qu’il ait tendance à s’écraser à basse vitesse.
Avec une consommation de 170W, nous remarquons que le kit de MSI commence à atteindre ses limites. Progressivement, il se détache du peloton de tête pour venir se positionner au niveau des kits en 240 mm les plus performants.
[nextpage title= »Conclusion »]
Nous arrivons à la fin de ce test du MAG CoreLiquid E360 White de chez MSI. Pour le coup, avons-nous affaire à un produit réussi ? Voyons cela dans le détail !
Un AIO sobre et passe partout !
Avec ce kit watercooling, la marque nous propose un AIO plutôt soigné dans son design avec un capot de pompe qui ne sera pas exubérant. Idem, l’absence d’écran le rendra plutôt discret. À noter que le logo pivotant permettra d’avoir une installation toujours soignée avec un marquage MSI toujours dans le bon sens, peu importe votre boîtier.
Sinon, on peut compter sur une partie accessoires complète proposant une seringue de pâte thermique. L’avantage, c’est qu’il ne faudra pas en racheter une à la première maintenance de son PC. Cependant, si on veut aller plus loin on peut regretter l’absence de set de vis supplémentaires pour les ventilateurs, ce qui interdit les configurations push/pull en sortie de boîte.
Un montage simple, mais désuet sur socket AMD !
Autrement, le montage est simple à réaliser, particulière sur une plateforme AMD… Bien que le système par crochets est quelque peu désuet… On ne sait jamais vraiment si on a suffisamment trop serré. Et si on serre trop, les crochets peuvent se déloger des encoches des bras de montage. Par ailleurs, en parlant de montage AMD, sachez que le kit est compatible avec les plateformes Threadripper ce qui est toujours plaisant.
De bonnes performances !
Côté bruit, ce n’est pas un AIO particulièrement bruyant bien qu’il y ait mieux sur ce secteur. De suite, on pense à la série Liquid Freezer d’Arctic… Mais nous sommes forcés de constater que dès que l’on réduit la vitesse des soufflantes, on obtient quelque chose de parfaitement supportable tandis qu’à bas régime, il saura se montrer parfaitement discret.
Une facture étrangement abordable :
[affilizz-publication id= »9idd616l9″]
Au niveau de la facture, la surprise est plutôt agréable puisque selon le coloris du kit et les boutiques, on s’en tire entre 110 € et 130 €. Clairement, pour ce qu’il offre, on ne va pas se plaindre. D’autant qu’il offre des prestations plutôt solides… Bien plus qu’un H150i LCD de Corsair à 400 €.
MSI MAG CoreLiquid E360 White :
On aime :
- Le capot de pompe rotatif pour toujours avoir le logo dans le bon sens
- La pâte thermique en seringue fournie, ce n’est pas le cas partout
- Le montage simple sur tous les sockets
- La compatibilité avec les plus grosses plateformes d’AMD
- Sa tarification loin d’être abusive
On a moins aimé :
- L’absence de vis pour un montage push/pull
- Le montage sur socket AMD désuet
- Le ratio températures/bruit légèrement en retrait en 170W
Un grand merci à MSI !
