Test – La carte mère MSI MEG X570 Unify

5

L’architecture et le tour du propriétaire :

L’architecture :

La MSI MEG X570 Unify est architecturée autour du dernier chipset d’AMD, le X570. Cette carte mère dispose d’un socket AM4 qui peut accueillir les Ryzen de troisième génération ainsi que ceux de seconde génération (2700X, 2600X, …) après bien souvent, une mise à jour du bios.

Il s’agit aussi du premier chipset à prendre en charge le PCIe 4.0 offrant des performances de stockage plus élevées que sur la génération précédente. Le PCIe 4.0 intégré à ce chipset X570 double la bande passante face au PCIe 3.0. Pour rappel, afin de pouvoir bénéficier du PCIe 4.0, vous devrez opter obligatoirement pour un processeur Ryzen de troisième génération.

Le tour du propriétaire :

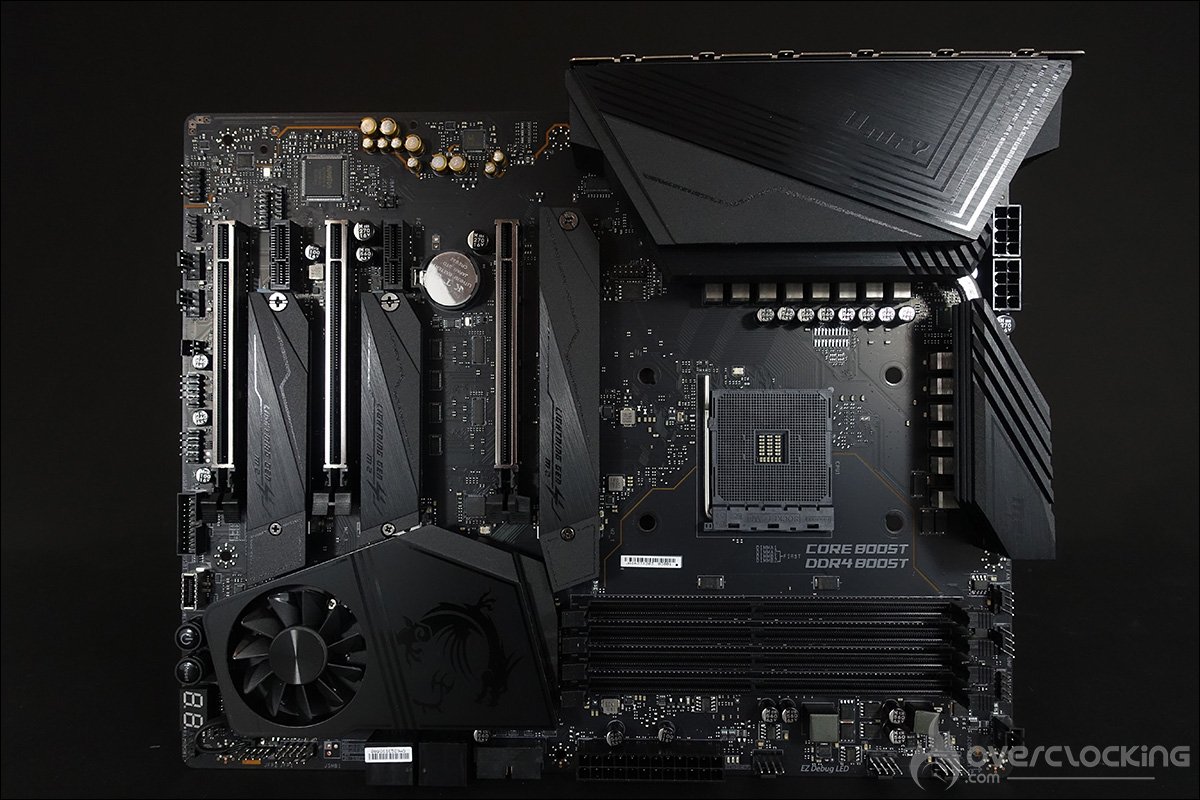

La MSI MEG X570 Unify mesure 305 mm x 244 mm ce qui correspond au format ATX. La ressemblance avec la MSI MEG X570 ACE n’est pas fausse puisque cette Unify partage de nombreuses caractéristiques avec cette dernière, qui rappelons-le, se monnaie près de 100 euros plus chère. Le prix de la MSI MEG X570 Unify se situe aux alentours des 325 euros.

Les couleurs dominantes sur le PCB sont le noir et le gris mais sa grande particularité est de faire l’impasse sur le rétroéclairage RGB, ce qui lui confère énormément d’élégance. À l’heure où les constructeurs rivalisent parfois d’imagination pour faire étinceler votre carte mère, avoir l’opportunité de s’en passer est un réel luxe.

Publicité

Débutons le tour du propriétaire avec l’imposant système de refroidissement qui recouvre l’étage d’alimentation. Il est composé de deux radiateurs en aluminium massif reliés l’un à l’autre par un caloduc. Vous pouvez constater qu’ils n’ont pas les mêmes dimensions puisque le nombre de phases à tenir au frais est différent mais nous vous en parlerons plus en détails à la page suivante. Un troisième élément, une sorte de couvercle, recouvre les connectiques situés à l’arrière de la carte mère mais ne joue aucun rôle au niveau de la dissipation thermique.

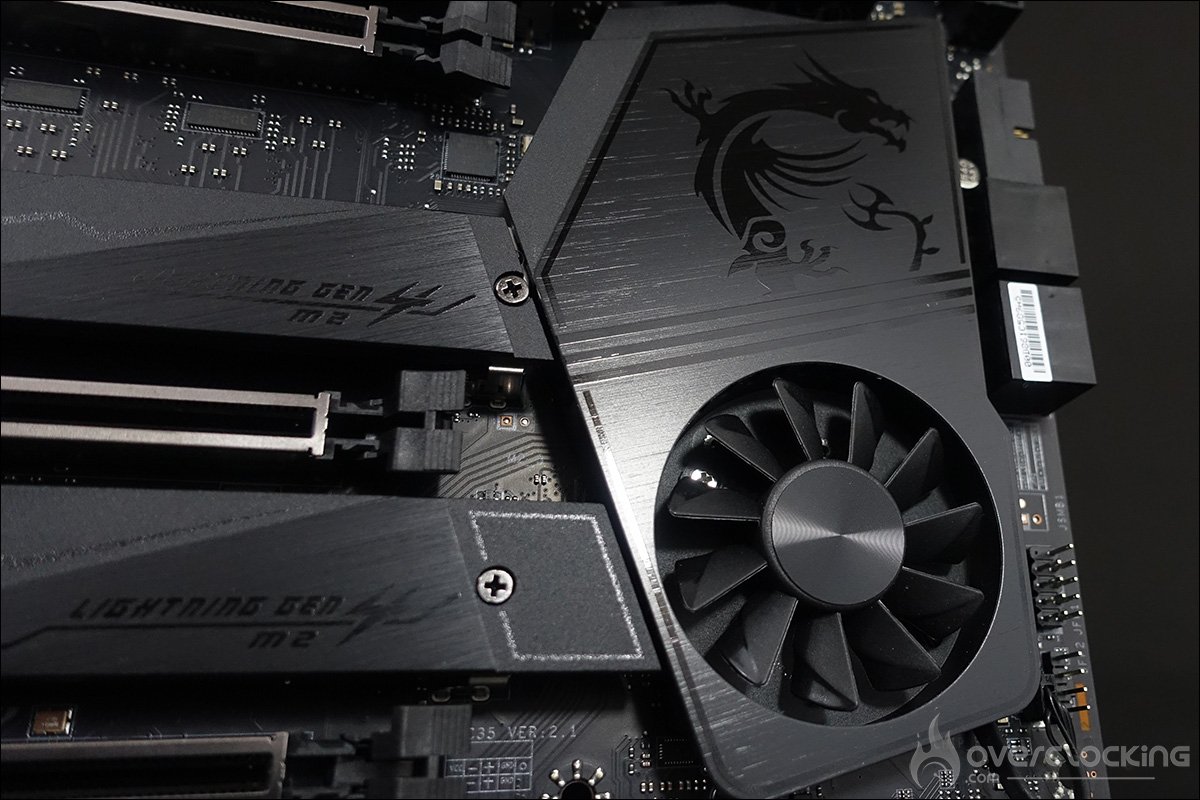

Tant que nous sommes à parler du système de refroidissement, un radiateur couplé à un ventilateur de 50 mm recouvre le chipset. Il s’agit d’un système de refroidissement actif mais qui ne se déclenchera qu’en fonction de la température de la puce. Vous pouvez d’ailleurs gérer son fonctionnement au sein du bios.

Pour aller plus loin :
MSI Claw 8 AI+ : premières caractéristiques dévoilées

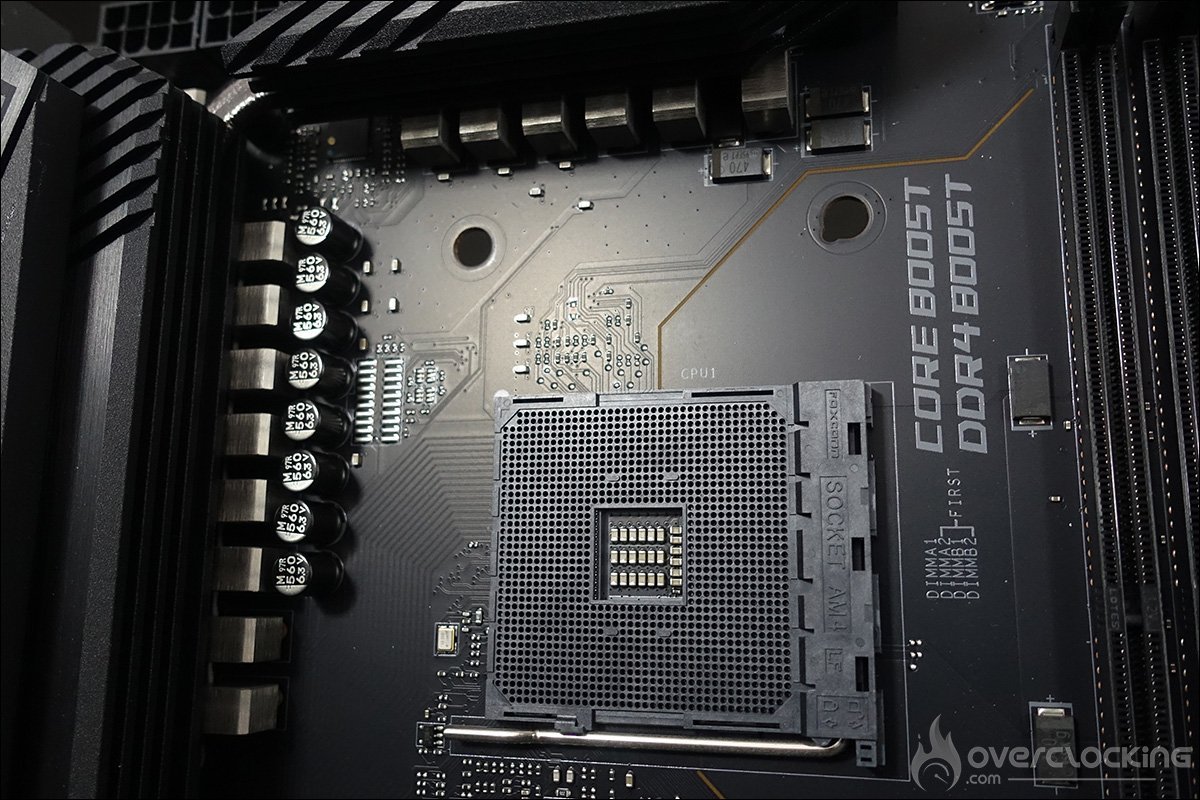

L’espace autour du socket AM4 est bien dégagé, ce qui permettra une isolation facile pour les tests sous froid. Au niveau des emplacement mémoires, la carte peut accueillir au maximum 4 barrettes mémoires DDR4. MSI annonce un support des kits mémoires en dual channel jusque 4800 MHz OC+ et pour une quantité maximal de 128 GB. Pour alimenter tout ce petit monde, la carte dispose d’un connecteur 24-pin et de deux 8-pin. Le second connecteur 8-pin permet aussi une alimentation des emplacements PCIe.

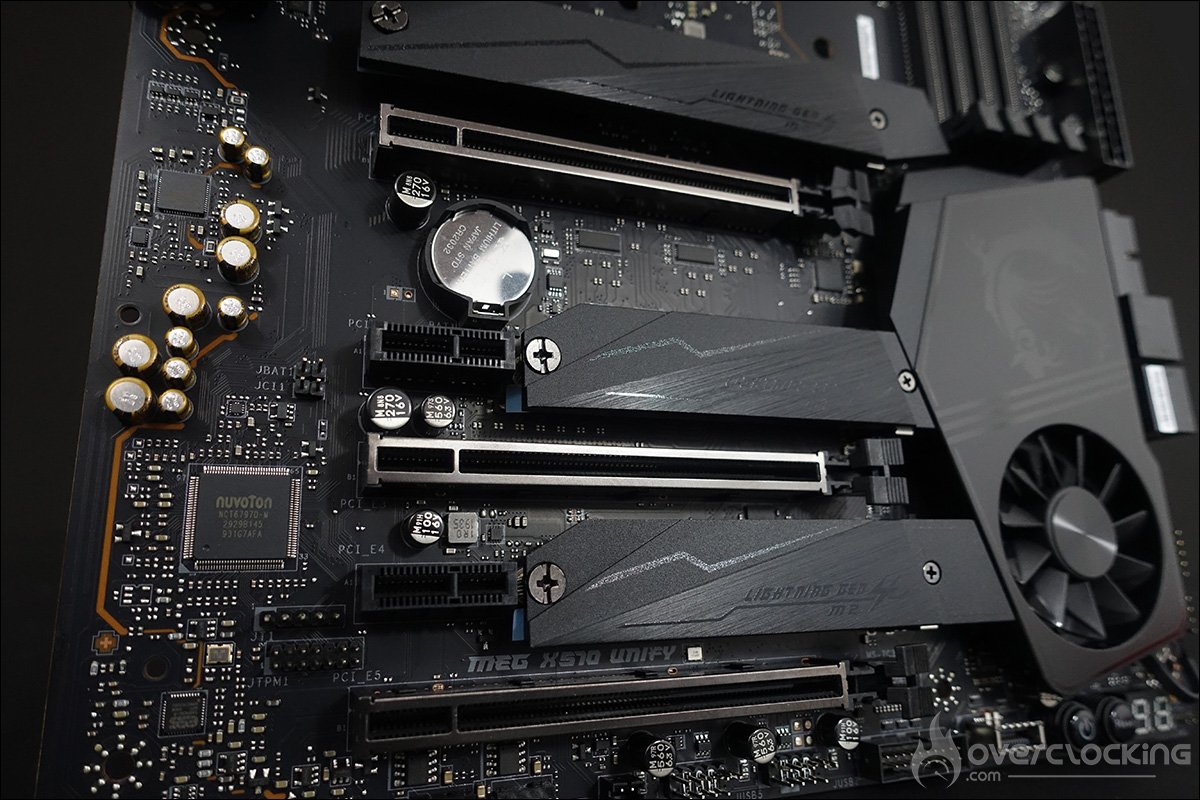

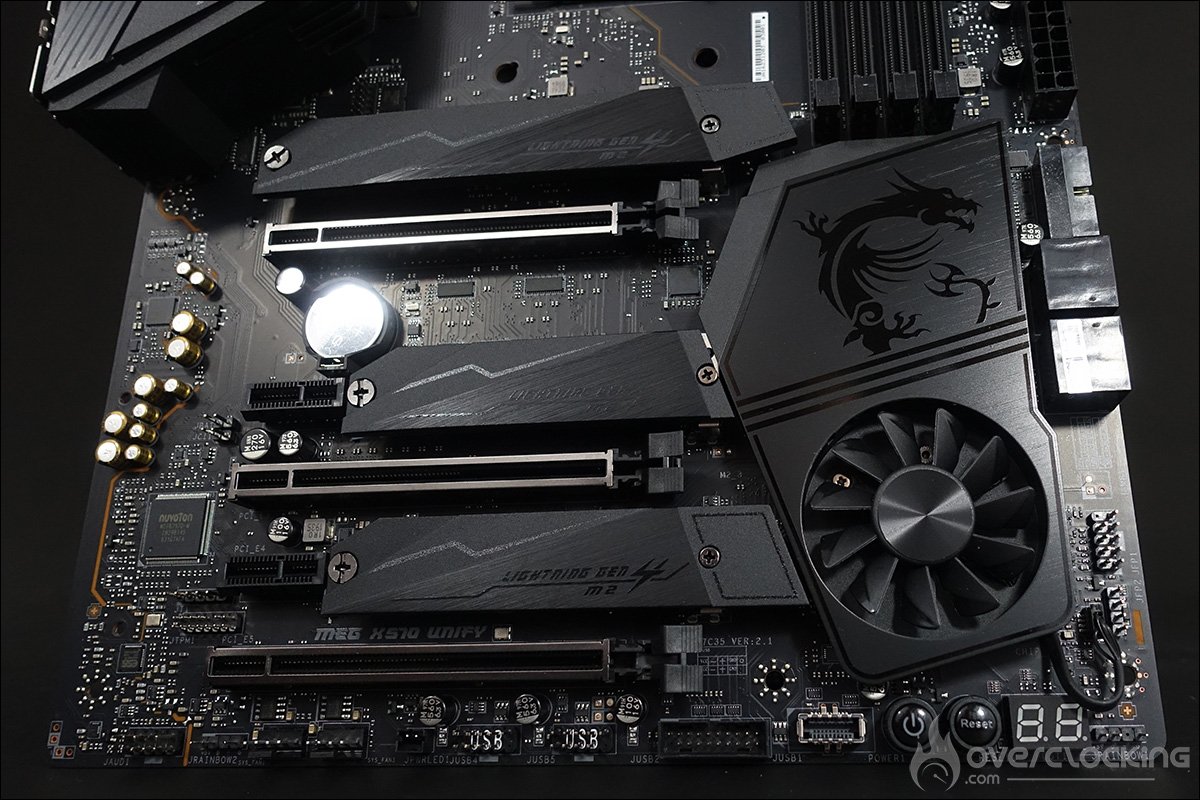

La MSI MEG X570 Unify bénéficie de trois ports PCIe 4.0 x16 ainsi que deux PCIe 4.0 x1. Au niveau du stockage, MSI a prévu trois emplacements M.2, chacun équipé d’un dissipateur thermique, le Shield Frozr de couleur noir.
