Le comportement des VRM :

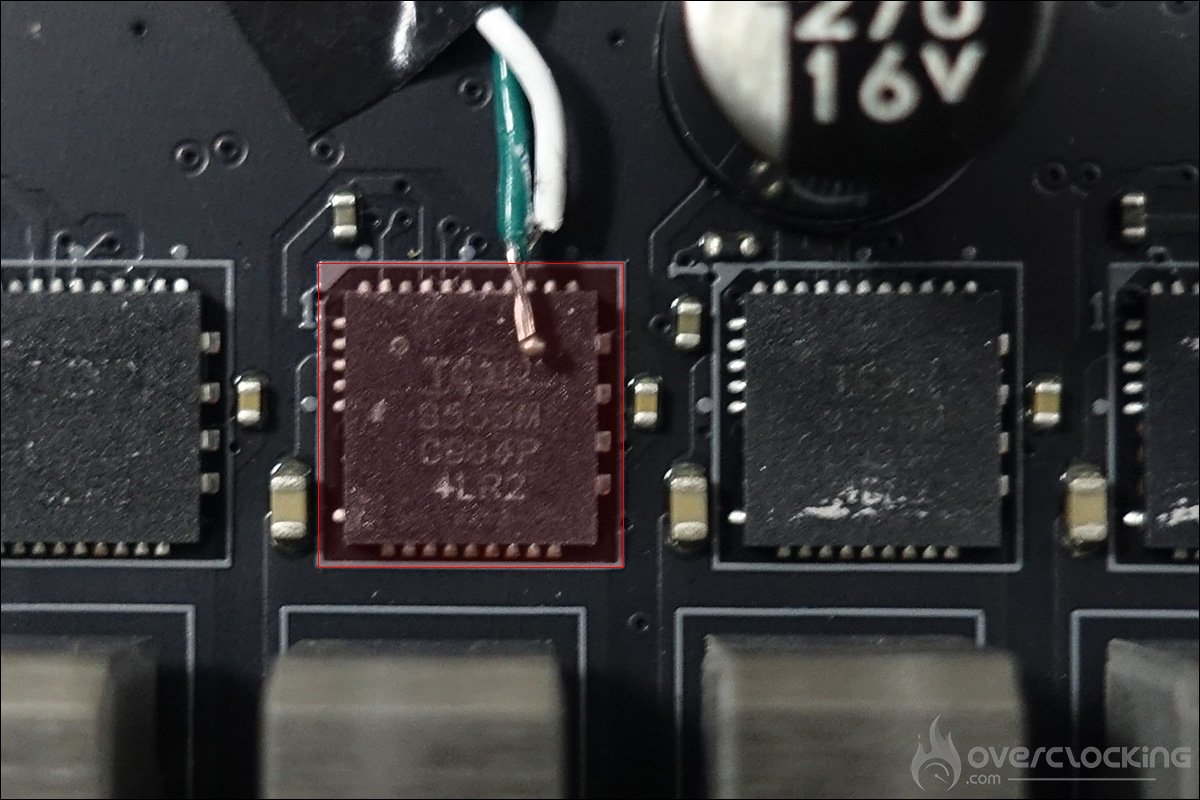

Nous avons voulu voir comment se comportait les VRM lors d’un stress test en plaçant une sonde de température posée directement sur un mosfet de l’étage d’alimentation CPU. L’idée est ainsi d’avoir une idée de la température sur le sommet du mosfet IR3555. N’oubliez pas que vu que nous utilisons un système de refroidissement liquide pour le processeur, il n’y aura aucun flux d’air sur les deux radiateurs ce qui aura une incidence négative sur les températures.

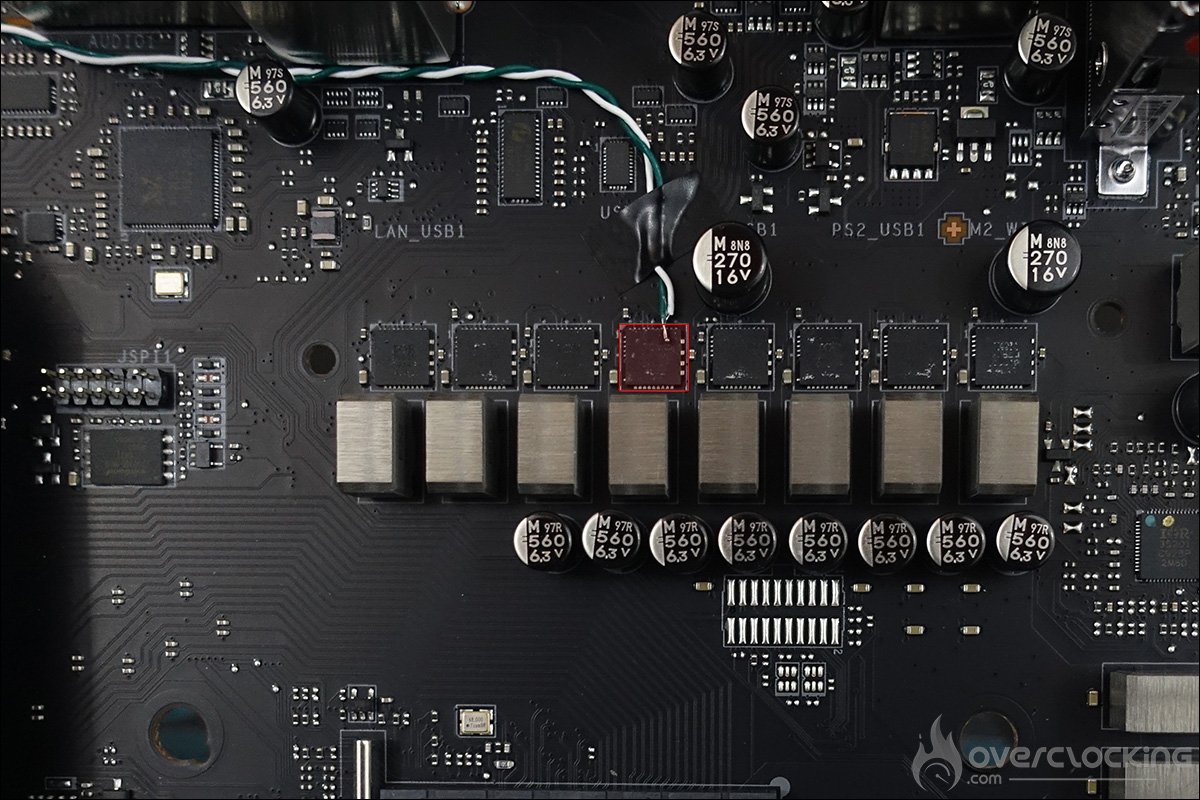

Nous avons volontairement opté pour le côté disposant de plus de mosfet puisqu’il devrait être celui qui dégage le plus de chaleur. Pour les relevés, nous retenons la température maximale à laquelle nous soustrayons la température ambiante pour calculer le delta. Une fois cette valeur obtenue, nous lui ajoutons 20°C, comme si la température ambiante était stable afin de faciliter la compréhension de nos graphiques.
Afin de faire chauffer au maximum notre processeur et l’étage d’alimentation, nous utilisons le logiciel powerMAX durant 30 minutes. Nous relèverons la température du processeur, du mosfet, du chipset ainsi que celui du PCB grâce à notre caméra thermique Flir. Pour ces relevés, j’ai fixé volontairement la fréquence à 4 GHz pour une tension de 1.2 volt afin d’avoir une fréquence constante et des résultats plus légitimes.
Comme vous pouvez le constater, les températures sont excellentes. Il faut être conscient que le logiciel powerMAX est vraiment à utiliser avec prudence ! La sonde placée directement sur le mosfet n’a pas dépassé les 58 °C, ce qui montre l’efficacité de l’étage d’alimentation mais aussi celui du système de refroidissement passif. Le PCB chauffe mais sans que cela soit inquiétant. Une fois la carte mère placée au sein de votre boitier, une bonne circulation d’air améliorera encore cette valeur. En ce qui concerne le chipset, il ne broche pas et à aucun moment, le ventilateur ne s’est déclenché.
