Le PCB et les connectiques :
Le PCB :
Débutons avec les éléments insérés sur le PCB et qui peuvent s’avérer être des outils intéressants pour les overclockeurs. Ils ne sont pas très nombreux sur ce modèle comparé à ceux disponibles sur la Godlike par exemple.

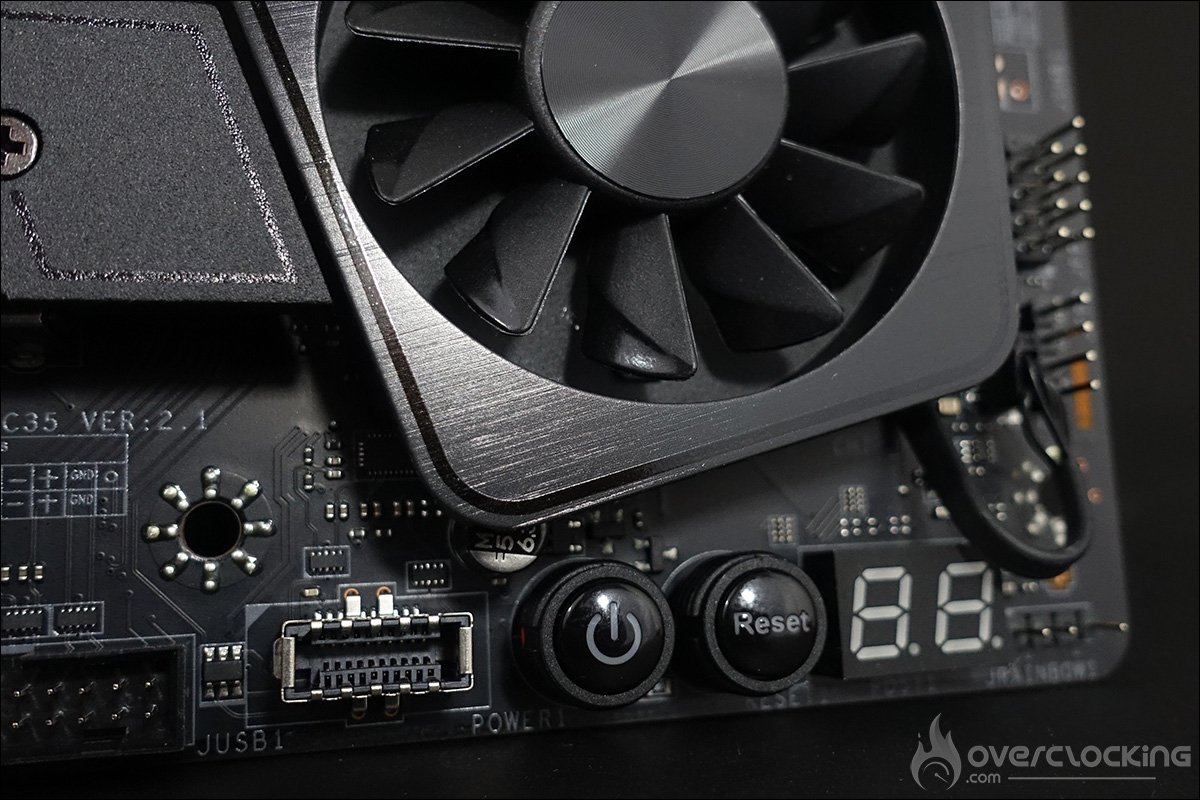

- Le bouton power : permet la mise sous tension de la carte mère.
- Le bouton reset : permet de redémarrer la carte mère en cas d’échec.
- Le Debug Led : permet d’afficher un code qui correspond au composant responsable de l’erreur lors du boot. La liste des codes se trouve au sein du manuel.

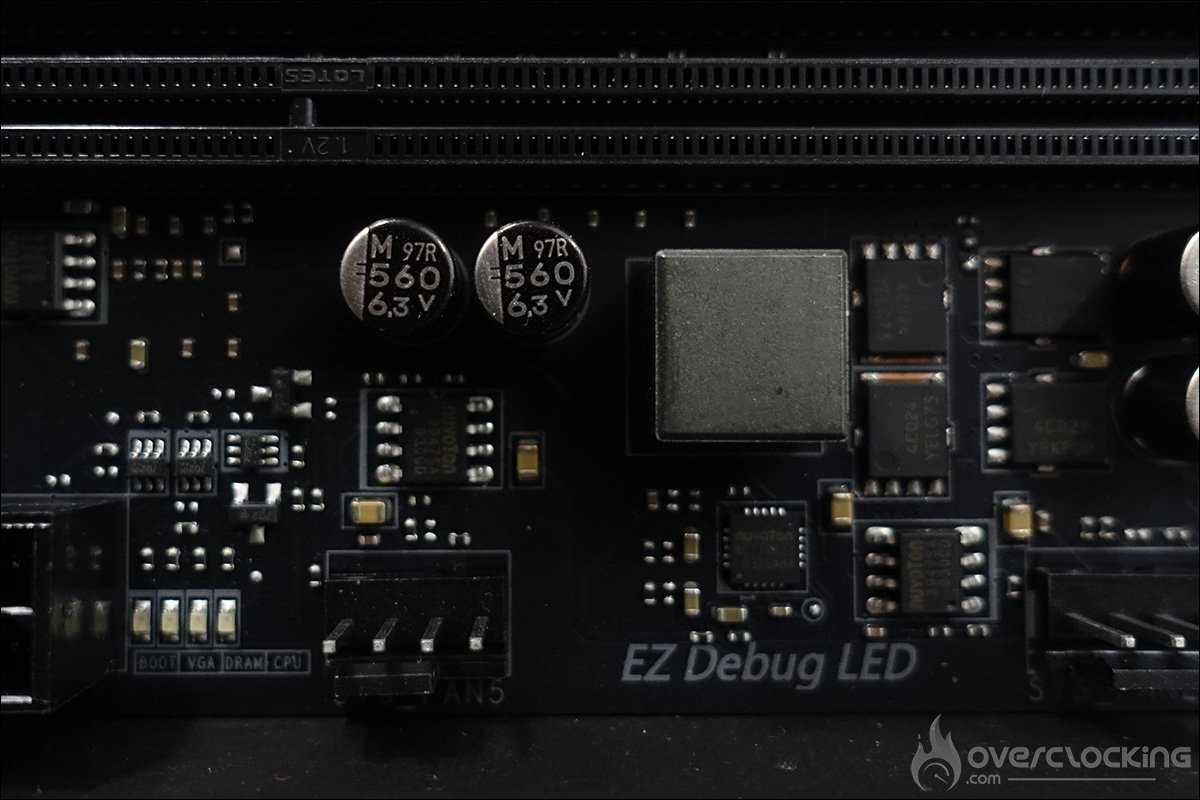

- Le EZ Debug LED : 4 diodes (CPU – DRAM – VGA – BOOT) qui permettent de diagnostiquer les erreurs lors du boot de la carte. Si l’une d’entre elles reste allumée, c’est que le composant qui lui correspond pose problème.
- Le CLR CMOS : permet d’effacer les paramètres du BIOS afin de revenir à ceux par défaut.
Enfin, ce modèle fait l’impasse sur le potentiomètre Gaming Boost, ce qui n’est en rien regrettable, puisque que son utilisation peut se révéler dangereuse selon moi au vue de mes précédents tests.

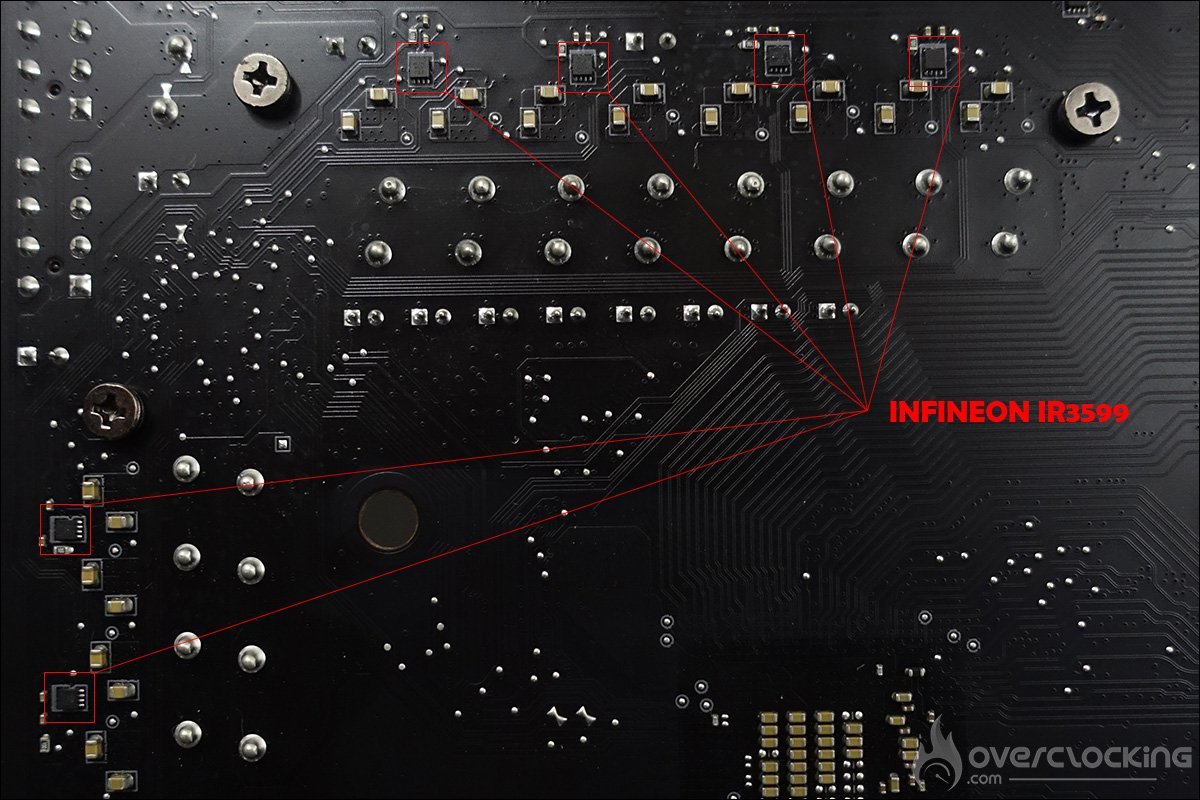

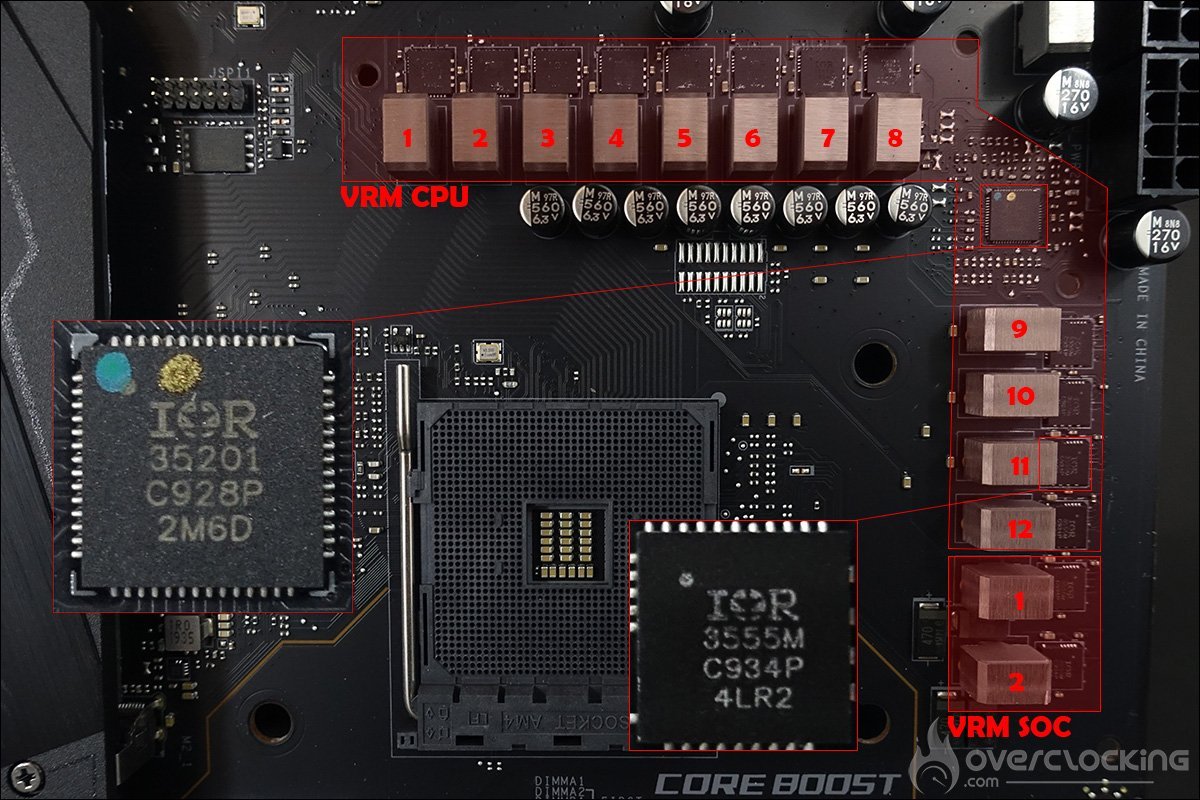

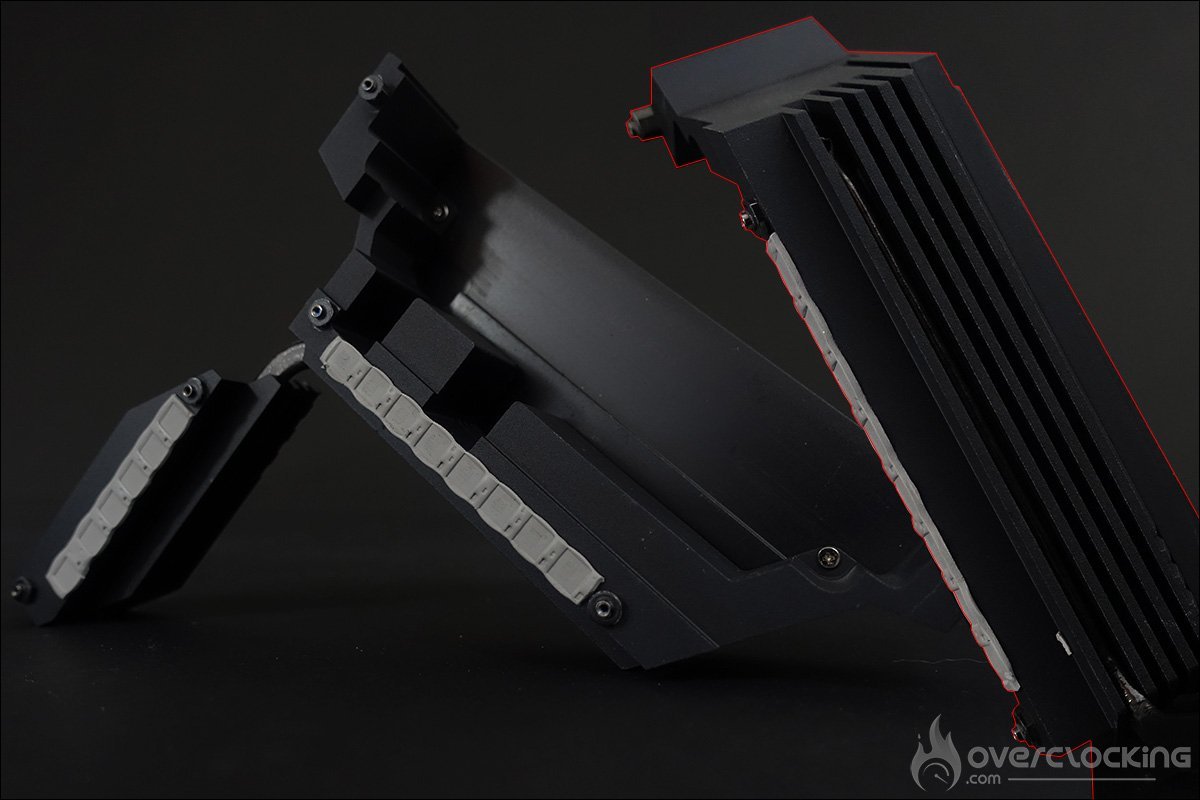

Notre MSI MEG X570 Unify se base sur une alimentation en 12 + 2 + 1 phases (CPU + SOC + MEM). La partie en charge du CPU se compose de 12 phases. En réalité, elles ne sont qu’au nombre de 6 mais doublée grâce aux dédoubleurs de phase Infineon IR3599 qui se trouvent à l’arrière du PCB. Le contrôleur Infineon IR35201 gère ici 6 + 2 phases. Les 6 phases dédoublées du CPU mais également les 2 phases SOC. Les mosfets sont quant à eux tous des Infineon IR3555 60A. Nous sommes ici sur un étage d’alimentation d’excellente qualité et suffisamment costaud pour ne pas rencontrer de souci en overclocking.

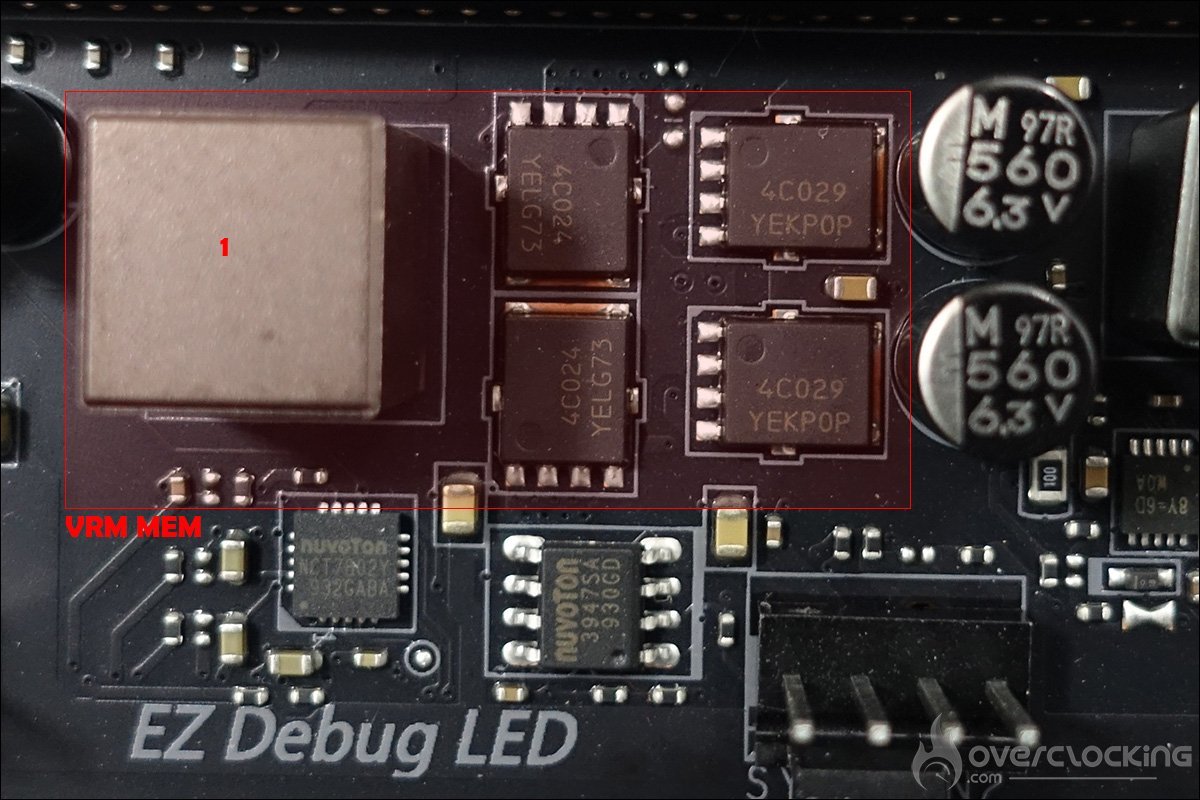

Terminons avec l’unique phase dédié à la mémoire, situé juste à côté des quatre ports DDR4 et qui est composée de deux mosfets 4C029 (high) et deux 4C024 (low).
Les connectiques :

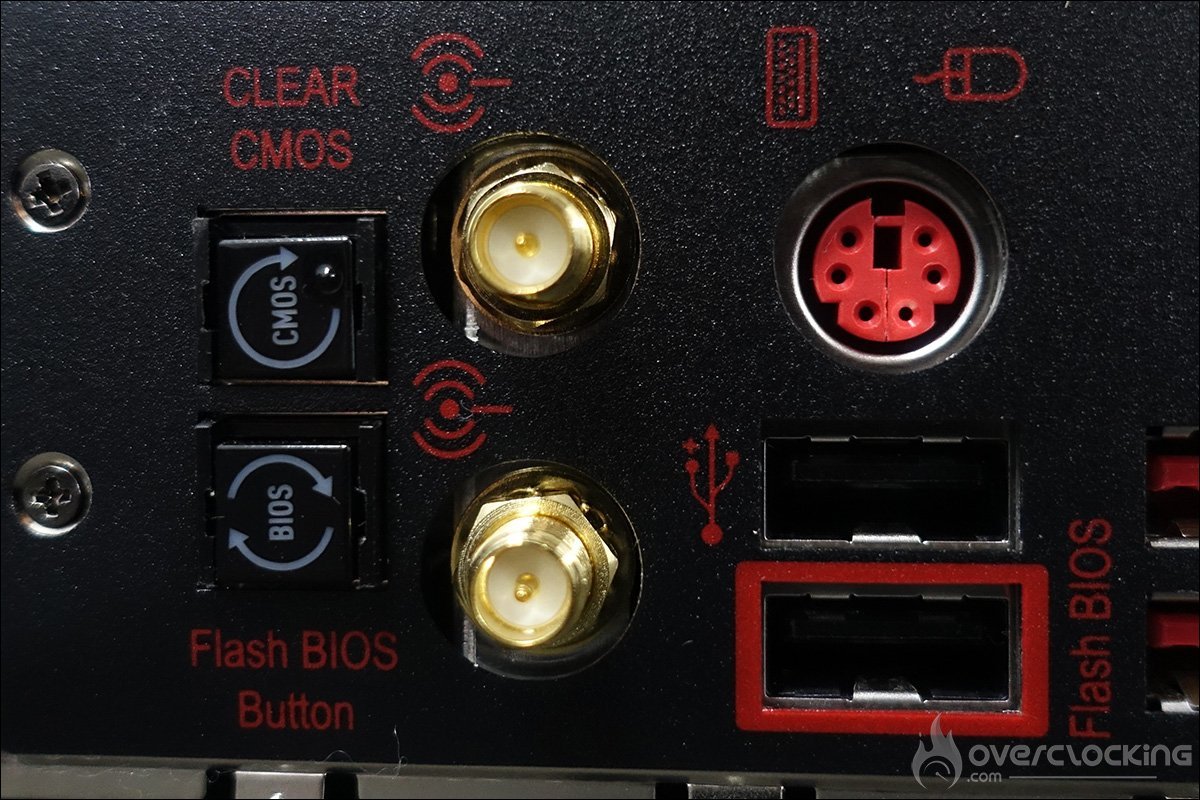

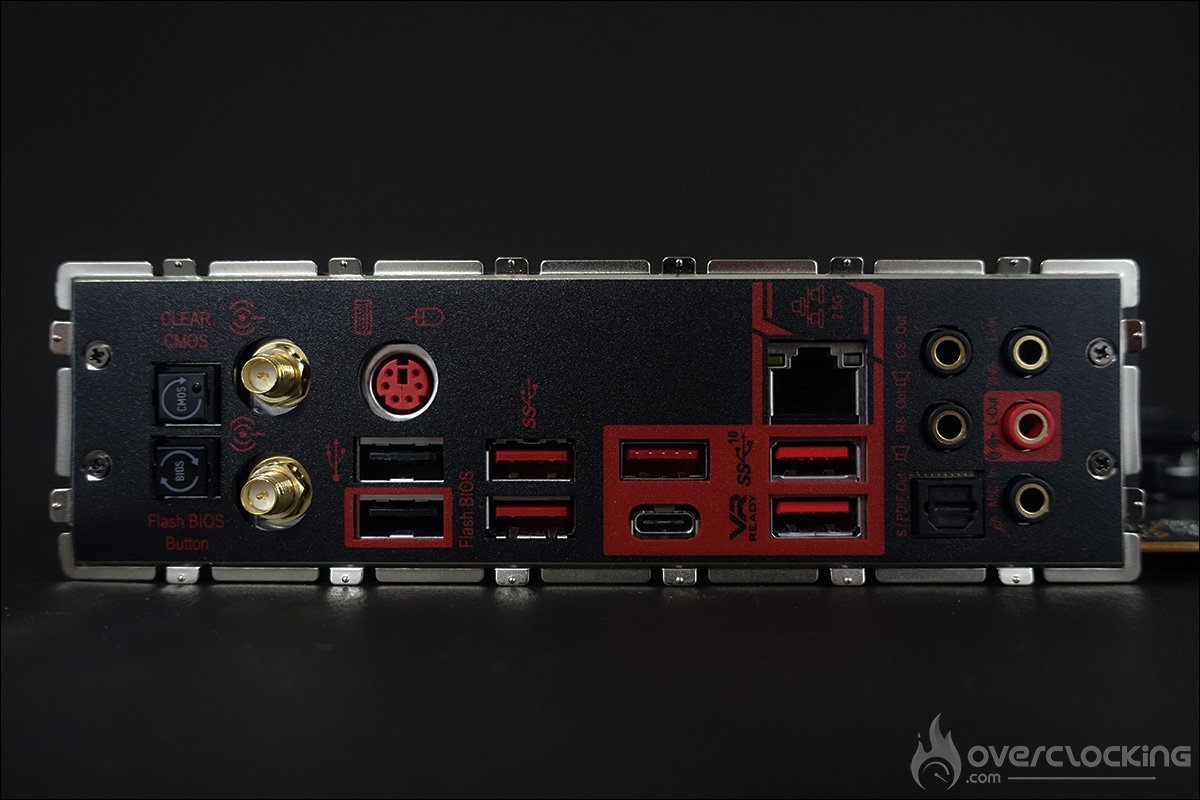

La façade arrière dispose des éléments suivants :
- Bouton CMOS
- BIOS Flash via le port USB approprié
- Connecteurs d’antenne Wi-Fi / Bluetooth
- Port de périphérique PS/2
- 2 ports USB 2.0
- 2 ports USB 3.2 Gen1
- 3 ports USB 3.2 Gen2 type A
- 1 ports USB 3.2 Gen2 type C
- Port Ethernet REALTEK 2.5G
- Connecteurs audio HD
