Montage
Montage
On passe maintenant à l’étape de montage de notre configuration à l’intérieur de ce Dark Base Pro 901 signé be quiet!. Voici donc les composants qui serviront pour le montage :
- Carte mère : Asus Crosshair VI Hero
- CPU : AMD Ryzen 7 1700X
- Carte graphique : ASUS HD 7970
- Ventirad : be quiet! Dark Rock 4
- Alimentation : NZXT C1000 Gold
L’alimentation :

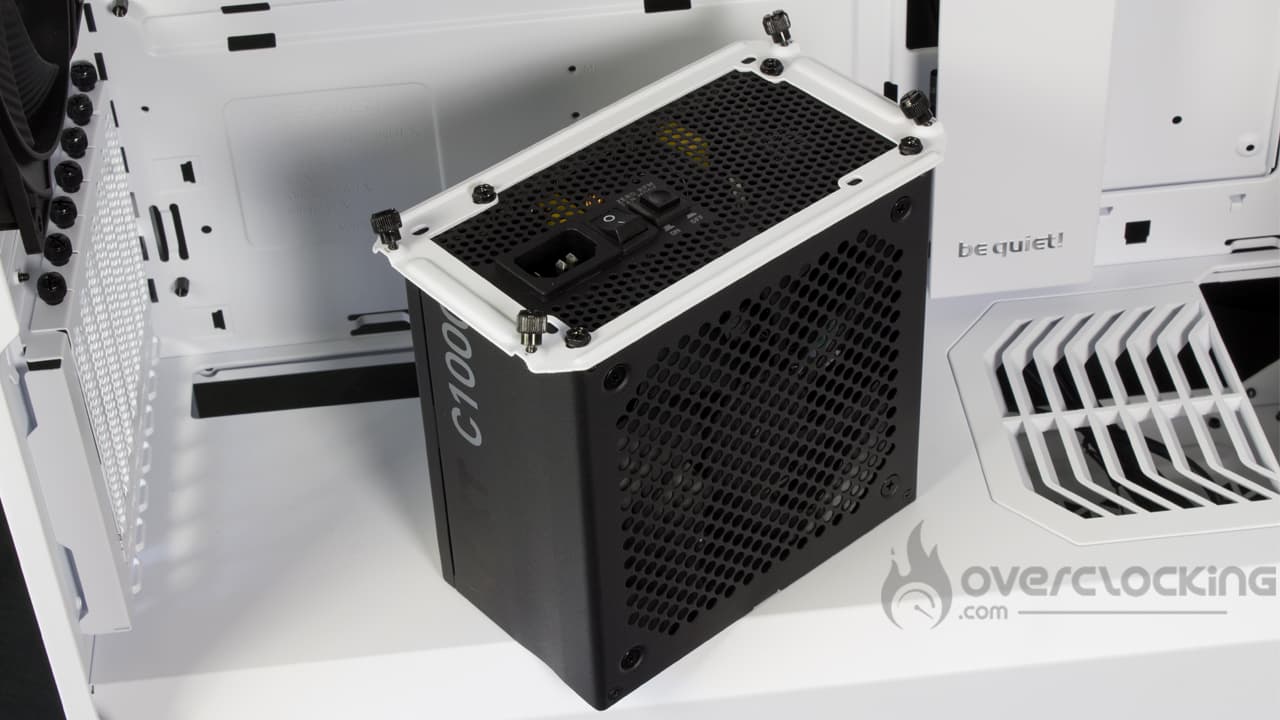

L’installation du bloc d’alimentation ne présente pas de difficulté particulière. On prendra le temps de dévisser le pourtour arrière du boîtier pour le fixer sur l’alimentation. Une fois en place, il ne reste plus qu’à glisser le tout par l’arrière du boîtier, directement sur son emplacement.

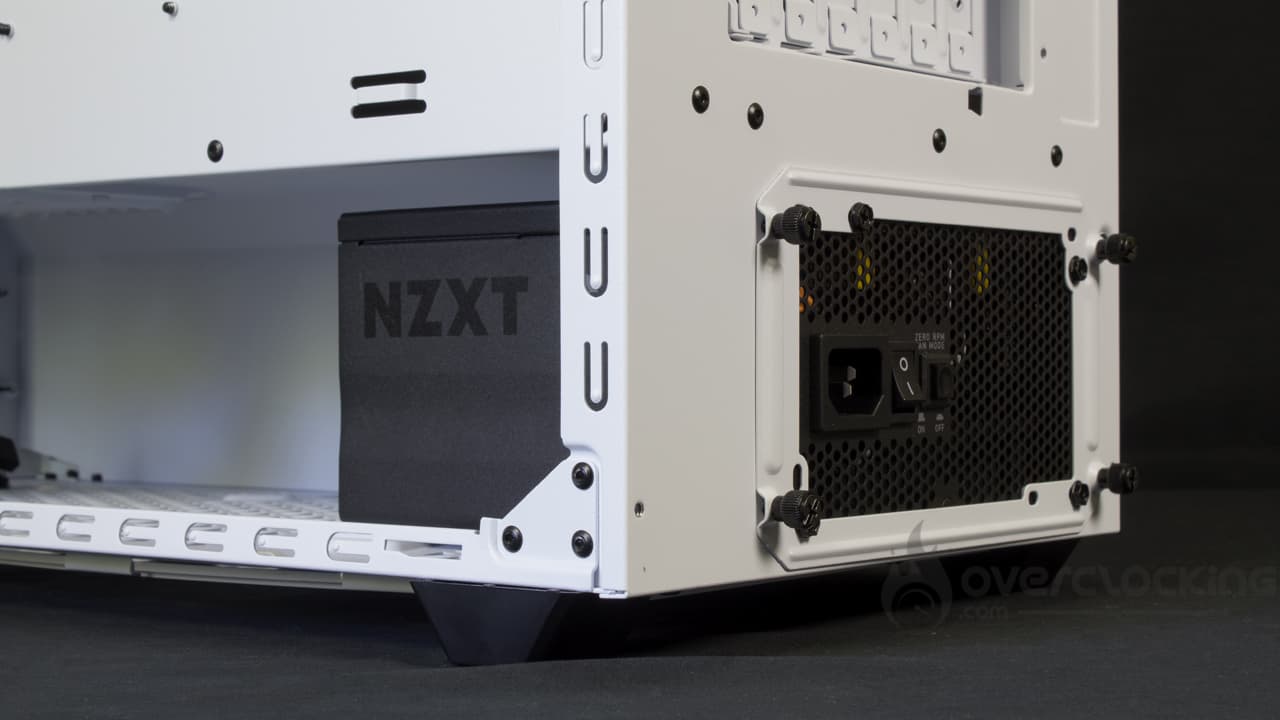

L’autre technique consiste à positionner le bloc en le déposant latéralement puis de le visser par l’arrière du boîtier.
Enfin, petit mot quant à la taille max de votre alimentation puisque be quiet! indique des blocs de 25 cm de profondeur pourront y loger sans soucis. Autant dire qu’il n’y a aucune restriction particulière puisqu’une AX1500i de Corsair (22,5 cm de long) passe sans soucis.
Le stockage :

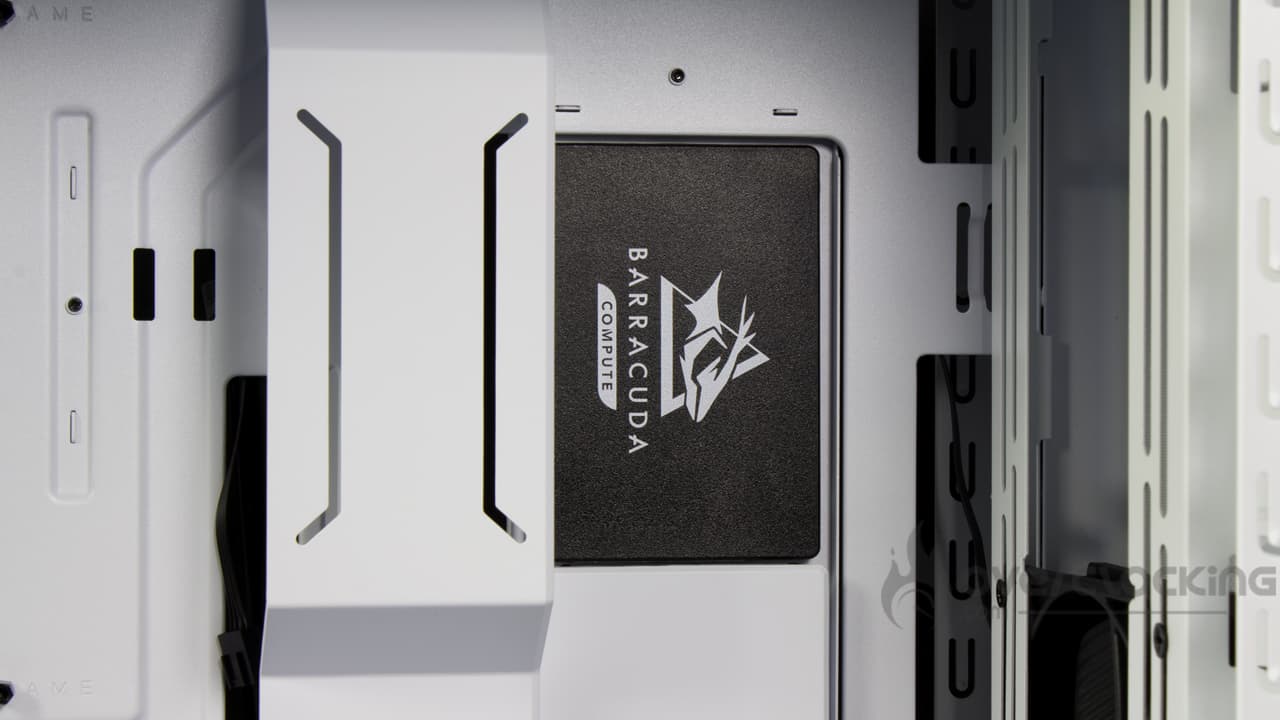

Nous poursuivons le montage avec le SSD. Nous choisissons donc le mettre en avant via la platine placée à l’avant du boîtier. Encore une fois, pas de difficulté puisqu’il suffit de libérer la platine en retirant la vis à main la maintenant au boîtier. Ensuite, on visse le SSD dessus et on remet le tout à sa place.
Installation de la carte mère :

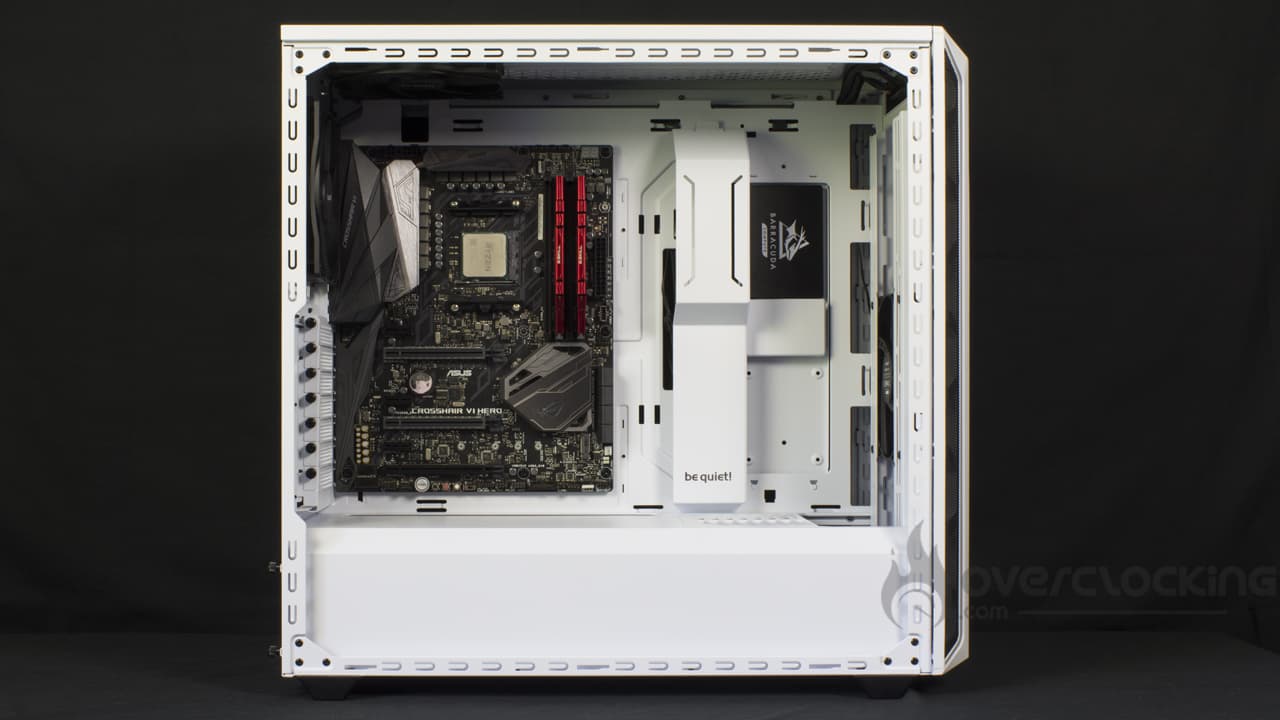

La mise en place de la carte mère n’est pas bien compliqué non plus puisqu’il suffira de la déposer sur son plateau. Une fois en place, il ne reste plus qu’à la visser. Rien de difficile, encore une fois, à l’intérieur, on a de la place, suffisamment pour ne pas rencontrer de difficulté à la positionner sur son emplacement.

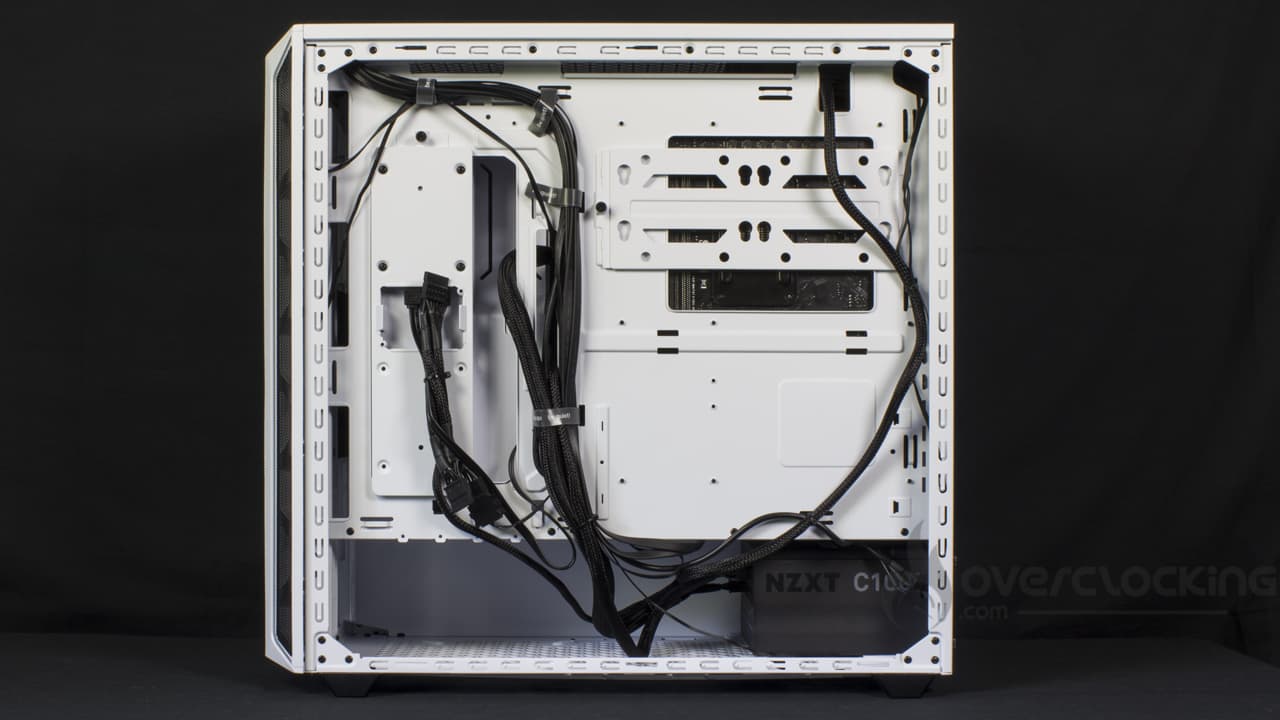

Le câblage :
Le panneau de contrôle :
Avec ce Shadow Base 800 DX White, on retrouve le schéma habituel quant à l’agencement. Ainsi, on commence par câbler le panneau de contrôle et on fait passer les connecteur par le bas. Du moins, c’est le cas pour le header HD_Audio, F_Panel et USB 3.0. Ces derniers ressortiront par l’ouverture située au niveau du cache alim. Quant à l’USB-C, ce dernier fait une boucle pour ressortir sous le connecteur ATX 24 broches de la carte mère.
Le stockage :
Pour la partie stockage, étant donné que nous avons un SSD au format 2,5″, nous n’avons pas le choix que d’ajouter un brin SATA à notre alimentation. De plus, au vu de son emplacement, nous faisons courir les câbles jusqu’au niveau de la façade, idem pour le SATA données. Enfin, pour faciliter le plaquage des câbles, on utilise un petit collier nylon.
La carte mère, la carte graphique :
Encore une fois, pour le câblage des principaux composants, c’est le schéma habituel. On fait donc longer le connecteur ATX 24 broches le long du plateau de la carte mère. Il en va de même pour le câble PCIe de la carte graphique, seule différence, il ressort un peu plus bas.
Du côté de l’EPS12V CPU longera l’arrière du boîtier pour ressortir dans le haut du plateau. Il exploitera donc l’ouverture adaptée.
Ici, on fera quelques économies de colliers en nylon grâce aux bandes velcros présentes le long du plateau de la carte mère. Elles nous aurons servi à bien plaquer les connecteurs ATX 24 broches, PCIe 6+2 broches ainsi que les câbles du panneau de contrôle.
Installation du ventirad et de la carte graphique :
Le montage du ventirad se fait simplement du fait de la présence d’un large accès backplate. Néanmoins, pour le libérer totalement, il faudra retirer la platine servant à accueillir des unités de stockage. Une fois le large accès backplate libéré, nous avons pu installer facilement notre Dark Rock 4.
Quant à la carte graphique, rien de compliqué non plus. Il suffit de repérer les slots à libérer avant d’insérer notre carte graphique sur son slot PCIe. Par ailleurs, si vous le souhaitez, vous pourrez orienter les slots d’extension à la verticale, à condition d’avoir un riser PCIe sous la main. Ceci vous permettant de mettre en avant votre carte graphique dans le boîtier !

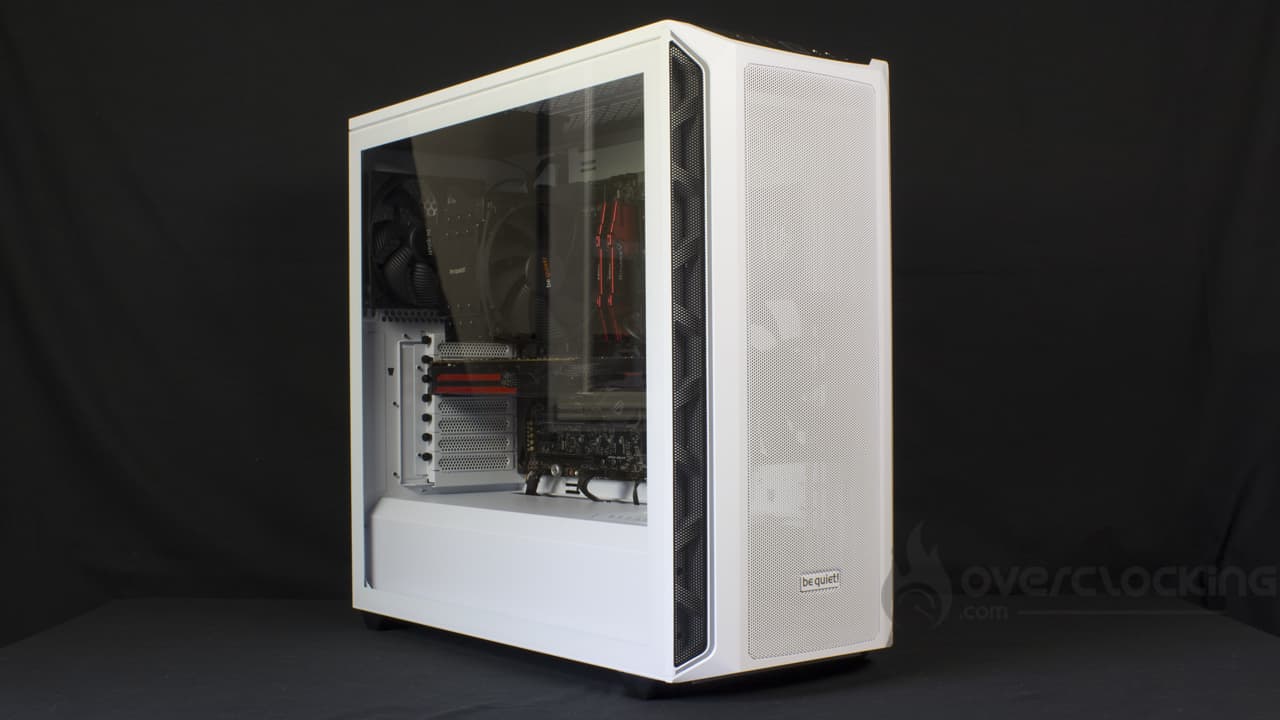

Globalement :
Le montage d’une configuration dans ce Shadow 800 DX White n’est pas bien compliqué. Nous avons un espace intérieur conséquent lequel permet de monter facilement ses composants. Même chose pour l’espace arrière de XX cm qui est suffisamment permissif pour effectuer de gros groupement de câbles. Enfin, cerise sur le gâteau, nous avons le droit à quelques bandes velcros réutilisables, lesquelles facilitent le plaquage des câbles.
