Le PCB et les connectiques :
Les outils pour clocker :
Pourquoi cette Crosshair VIII Dark Hero peut s’avérer être un excellent choix pour l’overclocking ? Tout d’abord parce qu’elle embarque de nombreux outils insérés directement sur son PCB et qui vont vous faciliter la vie !
- Le bouton power : permet la mise sous tension de la carte mère.
- Le bouton reset : permet de redémarrer la carte mère en cas d’échec.
- Safe Boot : permet de redémarrer la carte même si les paramètres choisis dans le bios ne permettent pas le boot. Cela évite de devoir faire un Clear CMOS pour rebooter et donc de perdre vos paramètres encodés.
- ReTry Button : lors de tests sous froid, parfois l’OS freeze et un reset ne permet pas de redémarrer la carte mère : seule solution 6, 7 secondes en maintenant appuyé le bouton START. Avec le bouton ReTry, ça redémarre de suite.
- Slow Mode : permet de booter avec un coefficient de 16x et une fois dans l’OS de remettre celui choisi dans le bios. Sous froid, si vous voulez atteindre 6GHz en 60x100MHz, en activant le Slow Mode, vous bootez en 16×100 et dans l’OS, hop vous revenez à 60×100. C’est surtout pour des max screens.
- LN2 Mode : permet d’activer les profils LN2 dans le bios.
- Le Q LED : 4 diodes (CPU – DRAM – VGA – BOOT) qui permettent de diagnostiquer les erreurs lors du boot de la carte. Si l’une d’entre elles reste allumée, c’est que le composant qui lui correspond pose problème.
- Le Debug Led : permet d’afficher un code qui correspond au composant responsable de l’erreur lors du boot. Ceux-ci s’affichent à présent sur l’écran OLED et la liste des codes se trouve au sein du manuel.
- Le CLR CMOS : permet d’effacer les paramètres du BIOS afin de revenir à ceux par défaut.
- ProbeIT : permet de mesurer les tensions à l’aide d’un multimètre directement sur le PCB.
Si vous avez l’opportunité d’acquérir un multimètre, c’est un outil essentiel afin de mesurer avec exactitude la tension de votre processeur. Personnellement, je ne peux plus m’en passer et ça permet aussi de voir l’impact du « LoadLine calibration » dont je vous parlerai à la page suivante.
Le PCB :

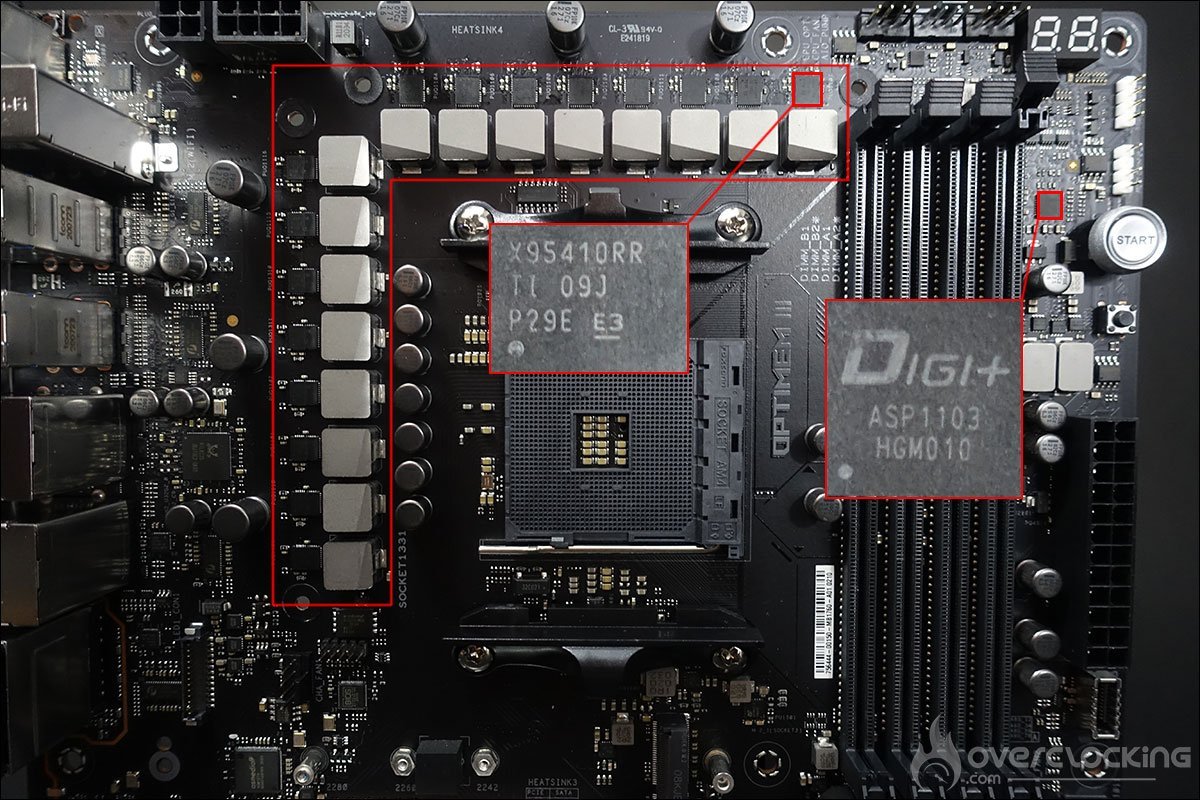

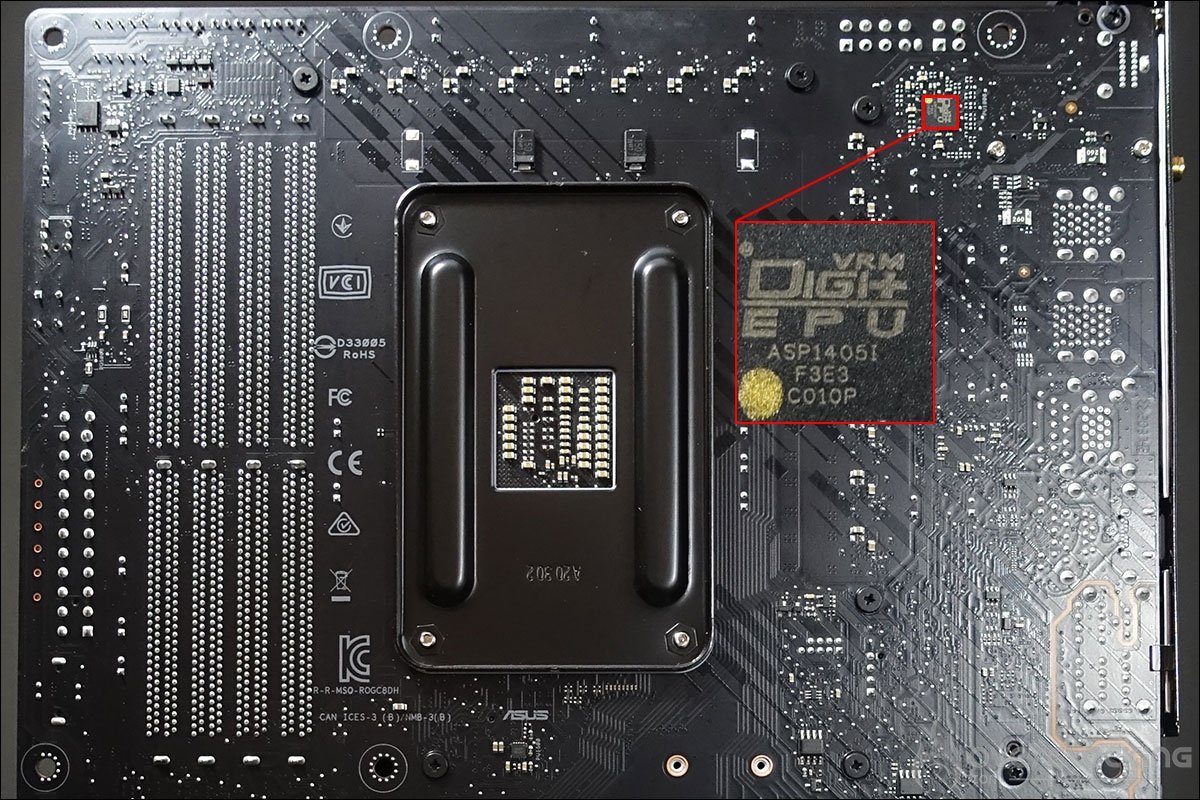

En ce qui concerne l’étage d’alimentation, il se base sur une alimentation en 14 + 2 phases (CPU + MEM). La partie en charge du CPU se compose de 16 phases et sur ce modèle, aucun doubleur, mais attention les phases sont placées en parallèles : elles sont donc réellement au nombre de 7. Le contrôleur numérique Digi+ ASP1405 ne pouvant pas gérer 16 phases mais bien 8 au maximum. Il s’agit du même contrôleur que sur l’APEX Z490 que nous avons testé dernièrement. Les 14 mosfets sont quant à eux tous des X95410RR de 90A, de quoi avoir largement de la marge pour l’overclocking du 5950X.
Les connectiques :

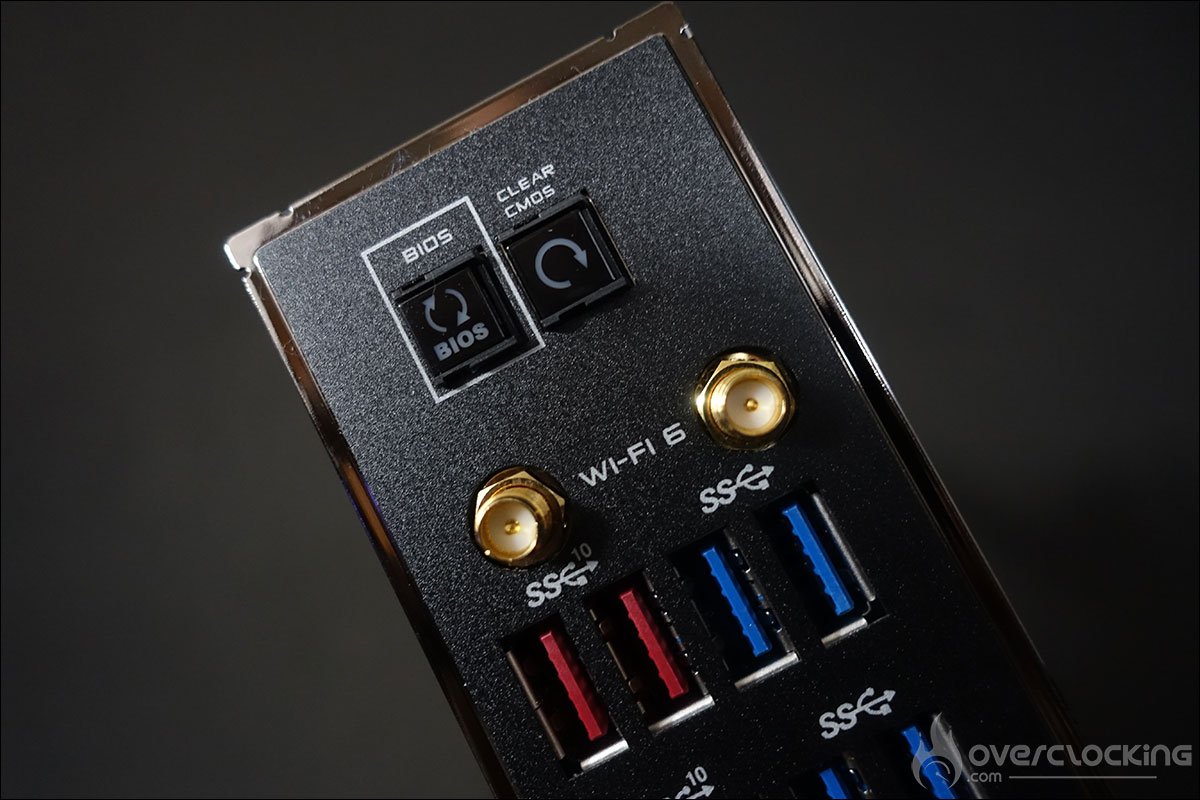

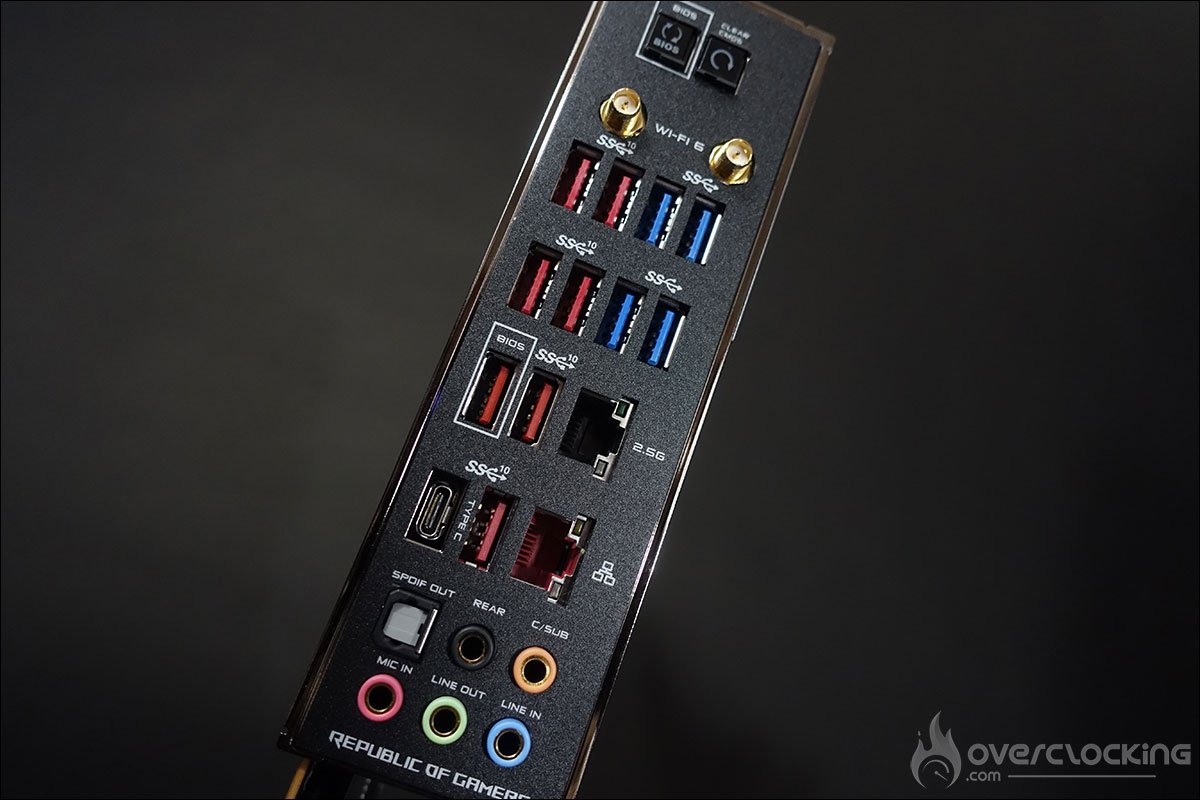

La façade arrière dispose des éléments suivants. Tout d’abord le Clear CMOS ainsi que le bouton permettant de flasher le bios à partir d’une clé USB. On retrouve ensuite les supports d’antennes pour le Wi-Fi dual band.
Au niveau des ports USB, cette Asus ROG Crosshair VIII Dark Hero dispose de quatre USB 2.0, de six USB 3.2 et de quatre USB 3.2 Gen 2. Enfin, on retrouve pour terminer les différentes sorties audio ainsi que le ports réseau (2.5G). Enfin, la partie audio est assurée par une puce SupremeFX S1220.
quel le meilleur refroidissement pour 5950x ? merci
Ça y est j’ai enfin pu avoir ma Crosshair VIII Dark Hero pour tester mon 5950x !!! premiers tests en air avec le Noctua NH-D15 Chromax pour dégrossir avant passage en custom au cas où la puce serait mauvaise. J’arrive donc en air, avec un kit Gskill TridentZ royal 4000 cas15 2x8Go, a un 4,7ghz pour 1,225v. Ceci dit, j’ai un soucis concernant le son que je perds au bout de 2 à 5 min in game…. A savoir que le casque est usb. En débranchant l’usb du casque ça revient, pour repartir au bout du meme délai approximatif…. J’ai… Lire la suite »
C’est que tu n’es pas stable avec le FCLK et donc en le remettant à 1800, le souci disparait. Tu peux essayer d’augmenter légèrement la tension du SOC afin de voir si ton souci disparait.
Salut merci pour ton article, as-tu de la visibilité sur une date de sortie?
Merci
Hello de la carte ? Je l’ai vu en dispo sur alternate et certaines personnes du Discord l’ont commandée.
Merci pour ta réponse, petite question rapide, je sais que ce n’est pas du tout le sujet, mais si tu peux m’aider ca serait vraiment appréciable de ta part, j’aimerai prendre un boitier qui allie performance et qualité, j’ai donc retenu le meshify 2 et le silent base 802, as-tu une préférence ? Si oui laquelle et si non, quel model me conseilles-tu, j’ai un budget de 150euros. Merci beaucoup pour ton aide et au plaisir de te relire.
Pour ma part, je l’ai reçue hier, commandée sur Alternate. Elle est juste superbe !
tu l’as commandé sur alternate.fr ?
elle est en stock chez alternate.be
Super test. J’ai une CH7 (boucle custom)et je me tâte sérieusement a changer pour profiter des dernière techno R5XXX mais mon gros dilemme se joue entre ASUS ROG STRIX B550-XE Gaming WiFi (avec tres peu de dispo) et la CH8. le jeux en vaut-il la chandelle selon toi?
Hello boitabenco, je viens de choper un BIOS beta compatible Vermeer pour la Crosshair VII Hero, je teste cela ce week-end. Pas encore pu me faire une idée de la B550XE mais la CH8 Dark Hero est vraiment tip top.
Merci beaucoup pour ta réponse.
La grande question est surtout est-ce que ça vaut le coup de jeter ~550€ dans une CM sachant que l’AM5 est prévu pour fin 2021.
Je te suis depuis Overclex et t’as toujours fait un boulot impecable.
Bonne continuation pour la suite.
Ohhh, çà me touche énormément de retomber sur des fans des premières heures, merci à toi.
Je pense sincèrement que même si le socket AM5 débarquent l’année prochaine, cette plateforme AM4 + Ryzen 5000 dispose de beaucoup de potentiel, et aura de l’avenir devant elle.
Encore merci pour ta réponse, Bon WE.
Bonjour, j’ai l’impression qu’il manque la tableau récap des cpu en page 1… et dans cinebench R23 5800X = 3800XT ??
Merci pour ce test vivement la semaine prochaine 🙂 ya moyen de repasser le 3100 sur le ban pour avoir une idée de l’écart de perf ?
Tu supposes bien Pyvesd, je viens de l’ajouter. Décidément, coquille dans le graphique, je rectifie, le score du 5800X est de 15572. Merci à toi et malheureusement plus de 3100 à disposition, juste un 3300X de mémoire. Je check.
Bonjour, super test merci pour le travail. Petite question, quel overclocking est envisageable en aicooling ? Je pensais mettre un noctua nh-d15 -> est-ce qu’une montée à 4,5 Ghz voir 4,7 Ghz est envisageable ? Car ça a l’air de chauffer dès qu’on chipote la bête. J’ai opté pour une carte mère moins chère (la Asus Rog Strix x570-E) que j’ai chopé en promo à 249 €, d’ailleurs à ce propos je comprends pas qu’une carte mère puisse couter 500 balles ! Suis-je le seul ? La seule grande différence que j’ai pu voir entre les deux c’est : « Robust… Lire la suite »
Hello jejebxl. Tout d’abord, merci pour ton retour ! Difficile à prédire les performances d’un cooler mais le NH-D15 est un excellent ventirad. Après, cela va dépendre de ta puce, certaines demandent déjà plus de tension à partir de 4.4 GHz. Pour les mosfets, effectivement, les 90A coutent plus chères que les versions 70A.
Bonjour CornerJack, nous sommes d’accord que c’est la partie d’alimentation de la cm qui fait passer la note à ~200 € plus cher ? ça me parait tellement elevé pour si peu (je ne me rends pas compte), quel est ton avis sur ce point ? Merci d’avance
Pardon, je pensais que tu comparais à la Crosshair VIII Hero. Face à la Strix, ce sont les outils d’overclocking sur le PCB qui font la différence aussi.
Mon point de vue: La Dark Hero est bien plus poussée que la Hero classique, c’est pas pour rien que celle ci est choisie pour faire des records d’overclocking…Niveau stabilité je pense que c’est la meilleure en overclocking, pourtant j’ai possédé une Formula. Mais le monoblock qu’on sorti EK résoud mon dilemme pour mon custom, je m’oriente donc vers cette Dark Hero. Le seul moins par rapport à la Formula, c’est le Aquantia 2.5G au lieu du 5G sur la Formula, je pense pas que ca fera de la différence vraiment visible… Certes niveau étages d’alim il y a un… Lire la suite »
Merci Asusman pour ton retour suite à ton expérience !
