Installation
Nous allons maintenant voir comment se déroule l’installation à l’intérieur d’un Pure Base 600 Window. Comme d’habitude, notre configuration sera constituée des éléments suivants :
- Carte mère : ASUS Maximus VI Extreme
- Carte graphique : Connect3D HD 5870
- Ventirad Scythe Ninja 4
- Alimentation Corsair HX850
Pour commencer cette installation, nous allons débuter par la mise en place de notre bloc d’alimentation, une HX850 de Corsair. Ici, le boîtier étant dépourvu de cache alimentation (que nous déplorons), la mise en place de cette dernière se fera simplement. Il nous suffit de déposer le bloc à son emplacement et de visser le tout. Ne reste plus qu’à passer les câbles au travers des passages de câbles et passer à la suite.

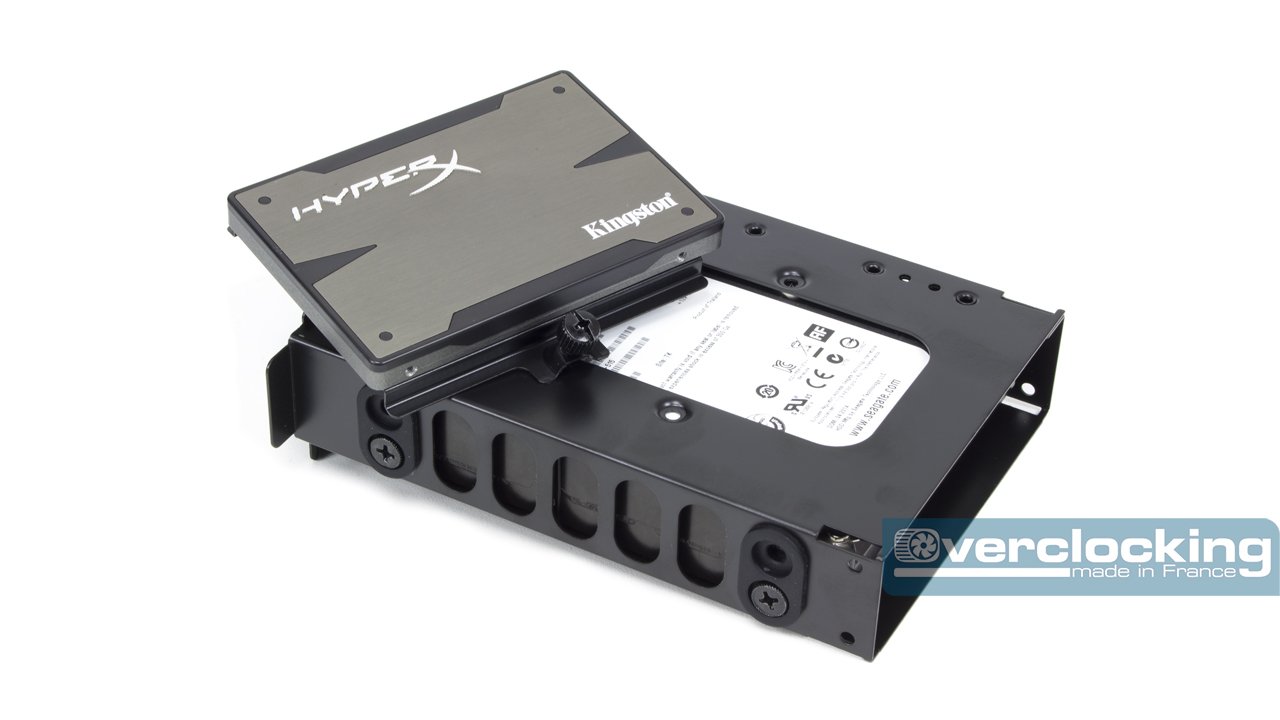

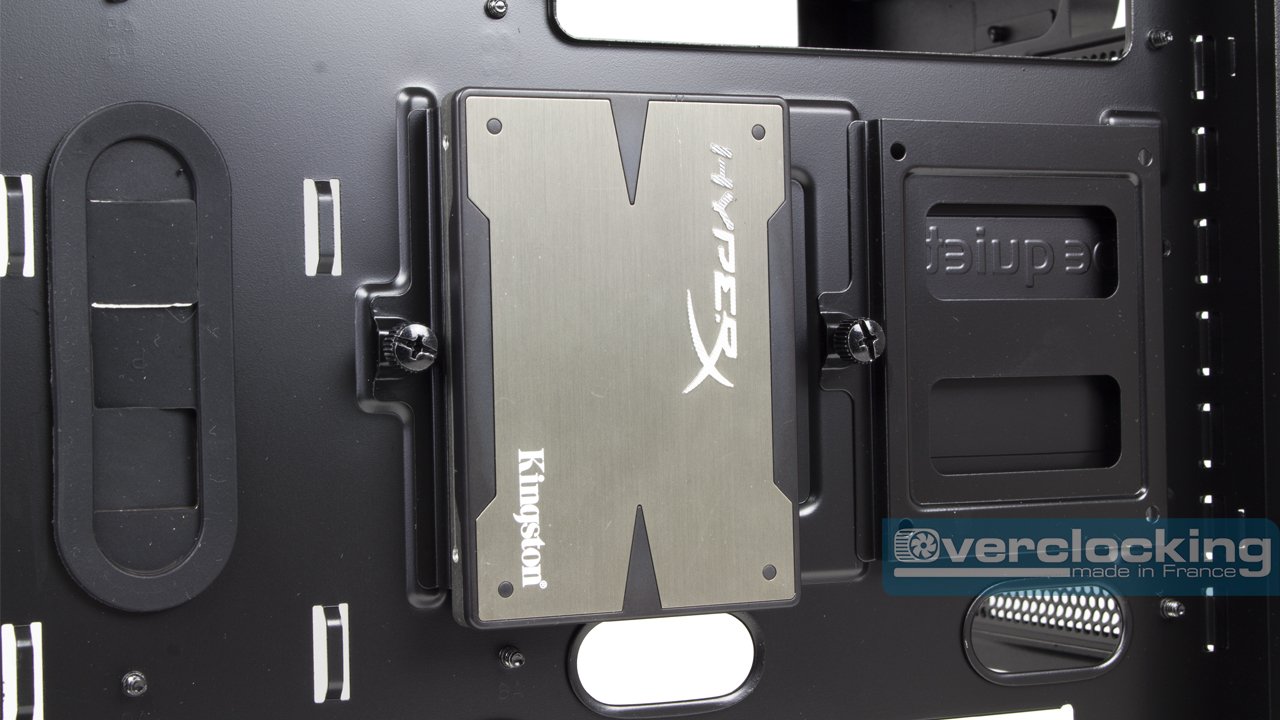

La mise en place du stockage n’est pas une chose compliquée non plus. Dans un premier temps, pour les unités 2’5, il nous faut retirer une platine dédiée via la vis à main présente. Enfin, nous glissons notre SSD dessus et on visse. Ne reste plus qu’à remettre le tout en place, pas plus de deux minutes.

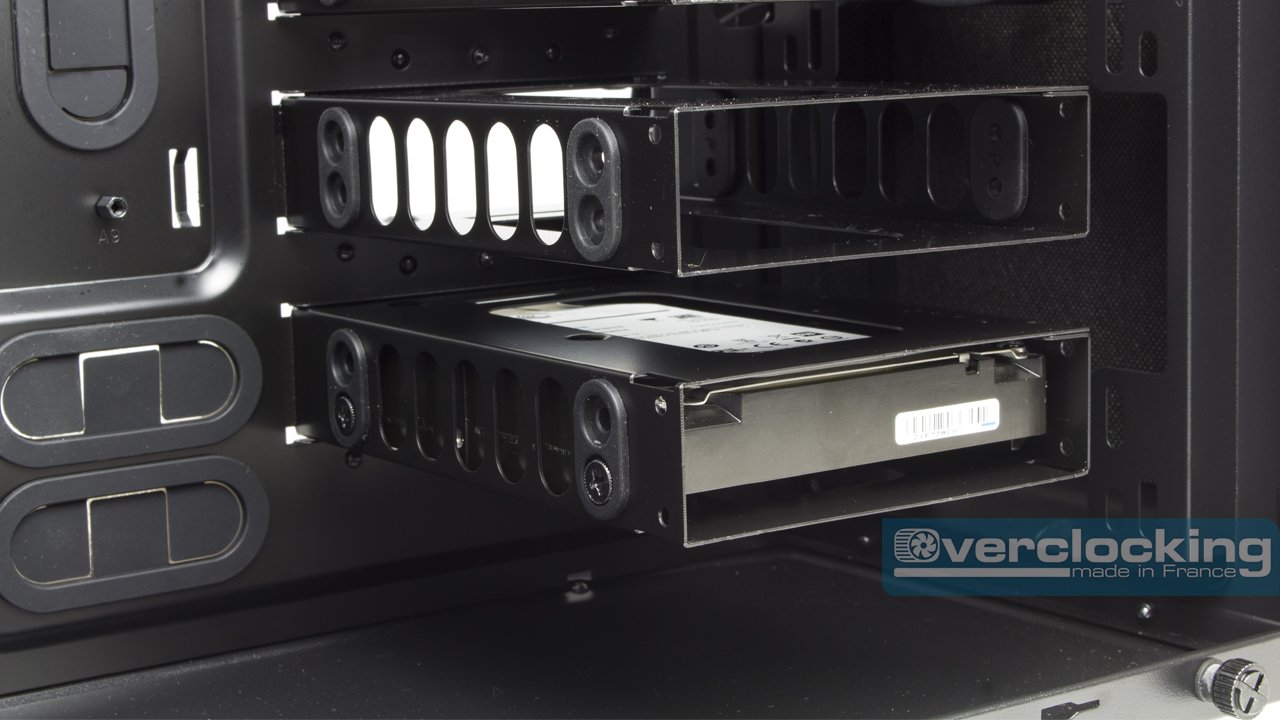

Concernant les disques 3’5, il nous faudra retirer un panier compatible. Pour ce faire, nous avons trois vis à main bien serrées, le tournevis est indispensable ici. Ensuite, nous retirons le panier, glissons le disque dur dedans et le fixons avec des vis dédiées. Nous veillerons au sens du disque dur, connectique vers l’arrière du plateau de la carte mère et remettons le tout en place !

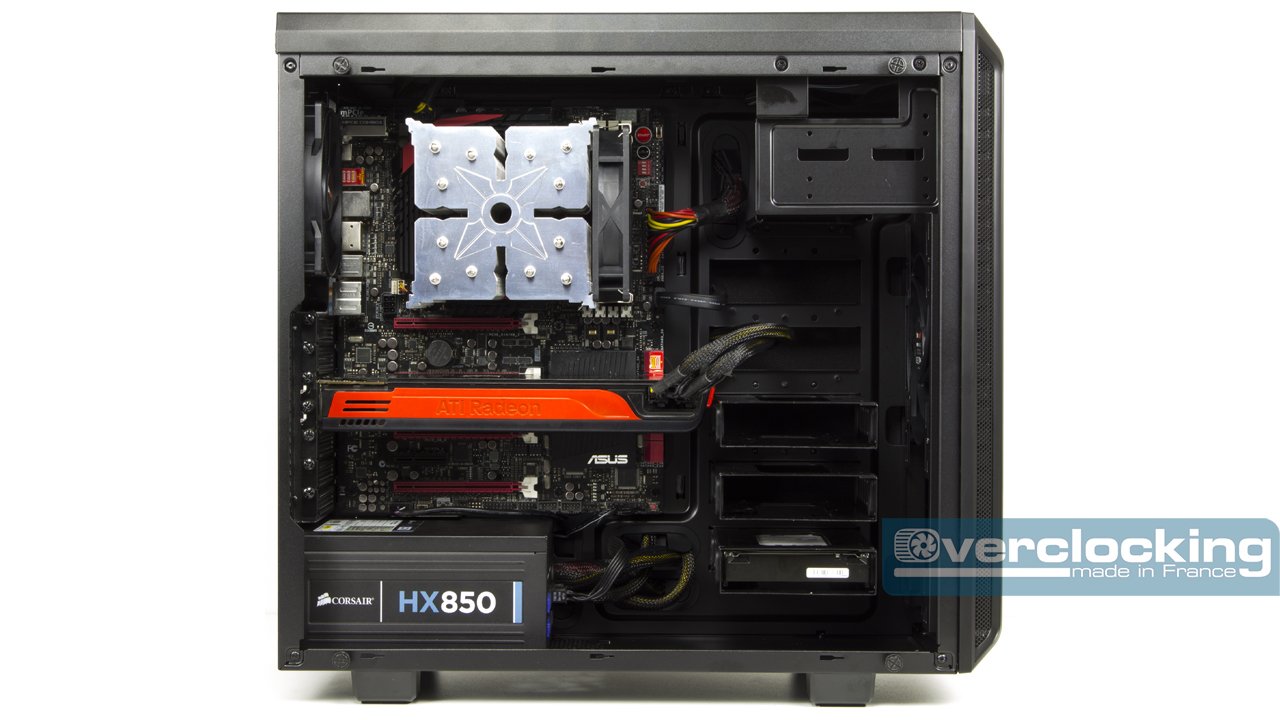

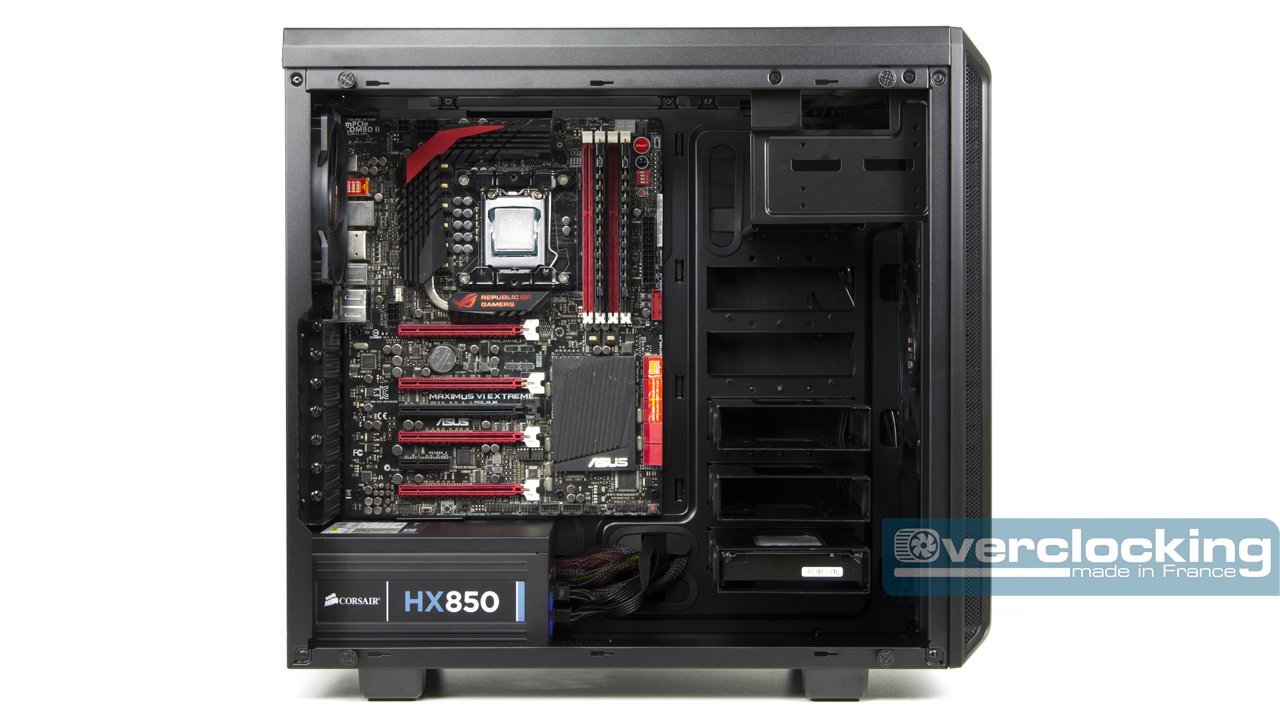

Enfin, la mise en place de la carte mère et du ventirad CPU ne nous ont pas posé de soucis. Concernant la carte graphique, soyez vigilant quant à sa longueur. Si vous optez pour une carte de plus de 28 cm de longueur, il vous faudra retirer les cages HDD inutilisées. Dans le cas contraire, cela ne posera pas de soucis majeurs.
Si jusqu’à présent nous n’avons pas constaté de grandes difficultés pour l’assemblage, pour la partie câblage en revanche, c’est une autre paire de manches ! En effet, une fois que notre carte mère, une Maximus VI Extreme, est installée la majorité des passages de câble sont obstrués. Cela concerne les passages situés sur la droite, mais aussi dans le bas pour le branchement de la connectique en façade. De même, les caches en caoutchouc ont tendance à partir assez facilement dès lors que l’on fait passer un certain nombre de câbles au même endroit, c’est assez agaçant.
Dans notre cas, nous avons fait passer le câble d’alimentation ATX 24 broches dans le haut, au niveau des baies 5’25 amovibles. Pour l’alimentation CPU, ici, pas de problème, nous retrouvons un passage dédié en haut à gauche. Pour le reste, il nous aura fallu faire passer les câbles au niveau des « trous » laissés par les baies 3’5. Enfin, pour la connectique en façade, rien de plus simple, nous utilisons le passage vertical juste après l’alimentation.

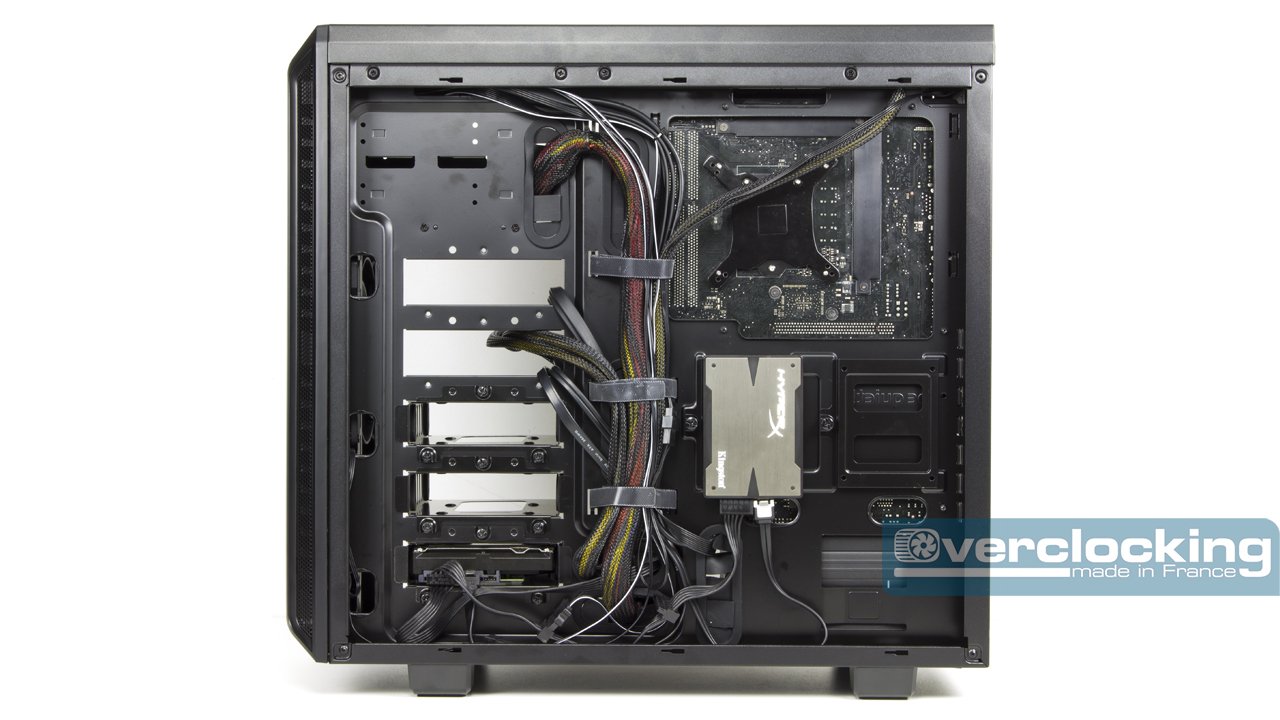

Enfin, à l’arrière, pour l’organisation des câbles, nous avons utilisé les bandes velcro afin de plaquer les câbles contre le plateau de la carte mère. Ce système se veut être pratique dans la mesure où nous pouvons les détacher et le remettre en place en cas de ratés. Ceci n’est pas possible avec des serre-câbles classiques.
Avant de passer à la partie test, comme nous l’avons vu, la conception du boîtier nous a quelque peu surpris. Effectivement, nous avons un nombre de passages présents en quantité non négligeable, mais une fois la carte mère installée le tout est obstrué. Il faudra donc faire passer ses câbles au niveau des paniers HDD, ce n’est pas prévu pour et c’est dommage.
Vu que tout ce petit monde est assemblé, nous allons maintenant passer à notre phase de relevés de température !
