[OMF] ASUS Maximus VI Extreme

17

Spécificité

Qu’a-t-elle de si spécial, cette Asus Maximus VI Extreme ? Comme son nom l’indique, elle est taillée pour nous aider à faire le  maximum dans l’ Extreme. Quoi de plus logique donc que la spécialité de cette carte mère soit liée à l’overclocking.maximus V extreme32

Voici donc cette grande nouveauté : l’OC Panel. Si vous êtes un habitué de l’overclocking extrême sous LN², cet objet doit vous rappeler l’ EVGA EVBot. Chez ASUS, c’est l’évolution de l’OC Key fourni avec la Maximus V Extreme. Cet OC Panel est une nouveauté, et permettra aux novices comme aux acharnés de régler une quantité incroyable de paramètres à tout moment. C’est un système de contrôle et de réglages de l’overclocking en temps réel.

 panel rog

Avec son grand affichage rétroéclairé, et ses boutons d’accès rapide, rien de plus simple que de piloter votre Maximus VI Extreme. Voici la liste non exhaustive des possibilités de cet engin :

Modifications :panel rog 1
– BCLK
– coefficient multiplicateur du CPU
– vCore
– vPLL
– …

Monitoring :
– Température  du CPU
– Vitesse des ventilateurs
– Fréquences CPU
– …

Ce n’est pas tout :

Niveau connectique, l’OC Panel se branche directement à la carte mère via un câble de 70cm seulement.
Sur le côté gauche, l’emplacement pour deux sondes de type K vous permettra de monitorer directement la température de votre godet CPU, GPU ou RAM. Au pied, vous trouverez la connectique pour le câble spécifique de raccordement, et une prise SATA pour alimenter l’OC Panel si vous utilisez d’autres ventilateurs.

Pour aller plus loin :
Test : Sapphire RX 6600 Pulse Gaming 8 GB

panel rog 4

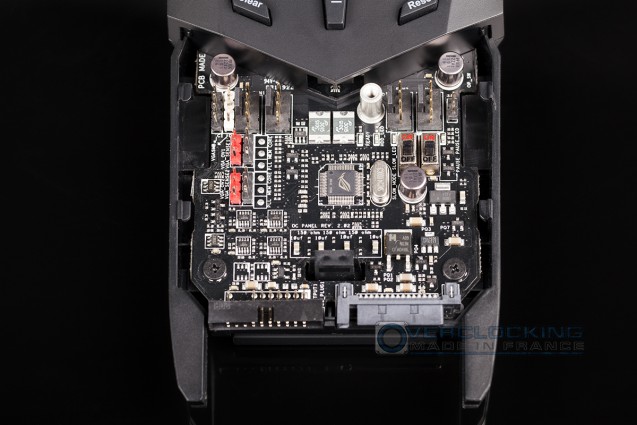

Mais le plus intéressant se trouve dans la bête. On y retrouve une bonne partie des éléments spécifiques à l’overclocking intégré au PCB de la carte :
– 4 prises fan (4  broches)
– 1 switch pause mode
– 1 switch slow mode

Des éléments spécifiques aux cartes graphiques sont aussi présents en double :
– 1 prise capteurs de température
– 3 points de mesure ( PLL, MEM, CORE)
– 1 VGA SMB (Asus HD7970, Matrix et DCU2)

Pour les utilisateurs un peu plus conventionnels, Asus offre une baie 5″1/4 pour l’installer dans n’importe quelle tour.

panel rog 5

page suivante
