Le PCB

Maximus VI Extreme 5Étages d’alimentation

On retrouve sur cette Maximus VI Extreme les 8 étages d’alimentation déjà présents sur la Sabertooth. La technologie Extreme Engine Digi+ III comprend des mosfets de type NextFet Power BLock pouvant encaisser jusqu’à 60A. Rajoutons à ceux-ci les 2 étages pour la DDR et la PLL, toujours avec les mêmes technologies.

Alimentation

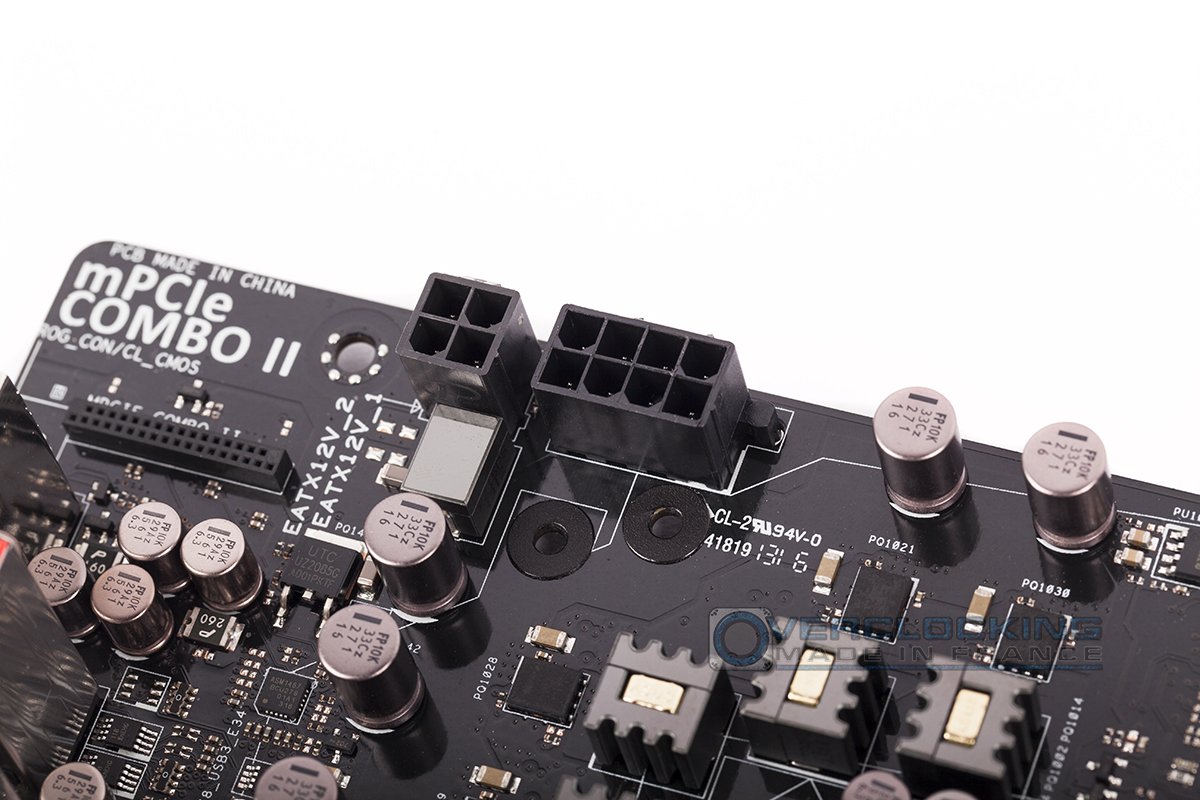

L’alimentation de la carte mère se fera comme d’accoutumée via le connecteur EATX 24 broches standard, ainsi que de l’ATX 12V 8 broches habituel. Asus a prévu de rajouter un connecteur supplémentaire, un autre ATX 12V 4 broches. Pour stabiliser l’alimentation et permettre certaines excentricités (4-Way SLI sous LN² par exemple), nous retrouverons aussi deux connecteurs EZ-PLUG en 4 et 6 broches.

Quelques boutons

Comme on pouvait s’y attendre, l’Asus Maximus VI Extreme est orientée Overclocking. A ce titre, on retrouvera notamment 5 boutons/switchs pour vous aider pendant vos sessions de bench :

– Le bouton MemOK, situé à coté des connecteurs DIMM, permettra de réinitialiser les réglages de la mémoire de façon à ne pas avoir de problème au boot (timings relâchés, fréquence et ratio RAM faibles).
– Le bouton DirectKey vous fera directement rentrer dans le bios, sans attendre le post-bios et l’appui de la touche Del ou Suppr. Facilité assurée.
– Le switch LN² mode vous permettra de passer comme son nom l’indique, en mode LN², mode permettant d’outre passer les soucis de Cold boot.
– Un autre switch, le Bios switch, vous facilitera le passage entre deux bios. Un mode H24 par exemple, et un autre LN².
– Le dernier switch, le Slow Mode, vous sera bien pratique pour faire vos maxscreens sous CPU-Z par exemple.

Pour aller plus loin :
Test : WB Alphacool Eisblock Aurora Acryl GPX-N RTX 3090 HOF

Ajoutons à cela 6 points de mesure pour relever les tensions directement sur la carte mère.

Connectique

La carte mère embarque dix ports SATA 3 6Gb/s. Six ports sont associés au contrôleur Intel Z87 (compatibles Raid 0, 1, 5, 10), et les quatre autres ports sur un contrôleur ASMedia ASM1061. De multiples prises FAN sont disposées un peu partout sur la carte.
