Montage
Montage
On passe maintenant à l’étape de montage de notre configuration à l’intérieur de ce Dark Base Pro 901 signé be quiet!. Voici donc les composants qui serviront pour le montage :
- Carte mère : Asus Crosshair VI Hero
- CPU : AMD Ryzen 7 1700X
- Carte graphique : ASUS HD 7970
- Ventirad : be quiet! Dark Rock 4
- Alimentation : NZXT C1000 Gold
L’alimentation :

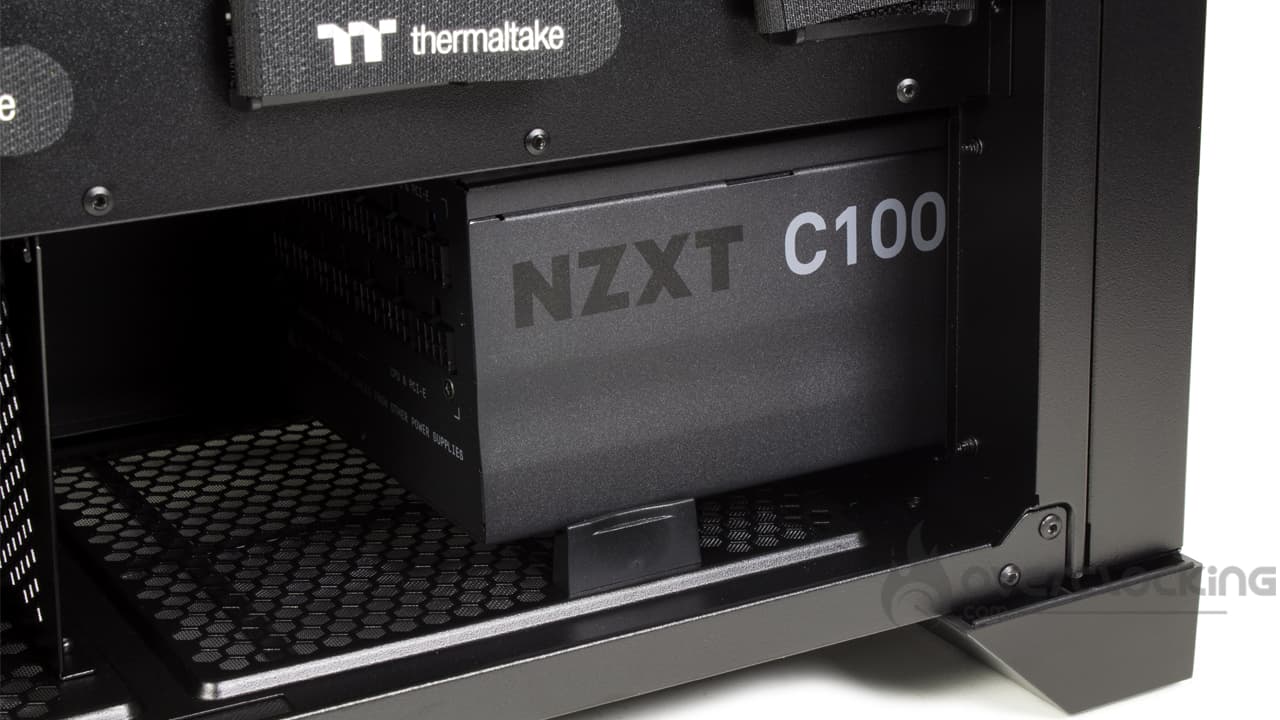

Pour le montage du bloc d’alimentation, vous pouvez simplement glisser l’alim’ par la côté et finir en la vissant à l’arrière du boîtier. Ça c’est faisable si votre bloc est relativement court comme c’est le cas avec la C1000 Gold de NZXT.
Sinon, l’autre option, c’est de glisser l’alim par l’arrière du boîtier. Pour cela, il faudra retirer la grille arrière du CTE T500 pour pouvoir dévisser le pourtour d’alimentation pour ensuite le visser sur le bloc. Une fois fait, on peut le déposer en glissant par l’arrière du boîtier, on revisse le tout et c’est good.
Le stockage :

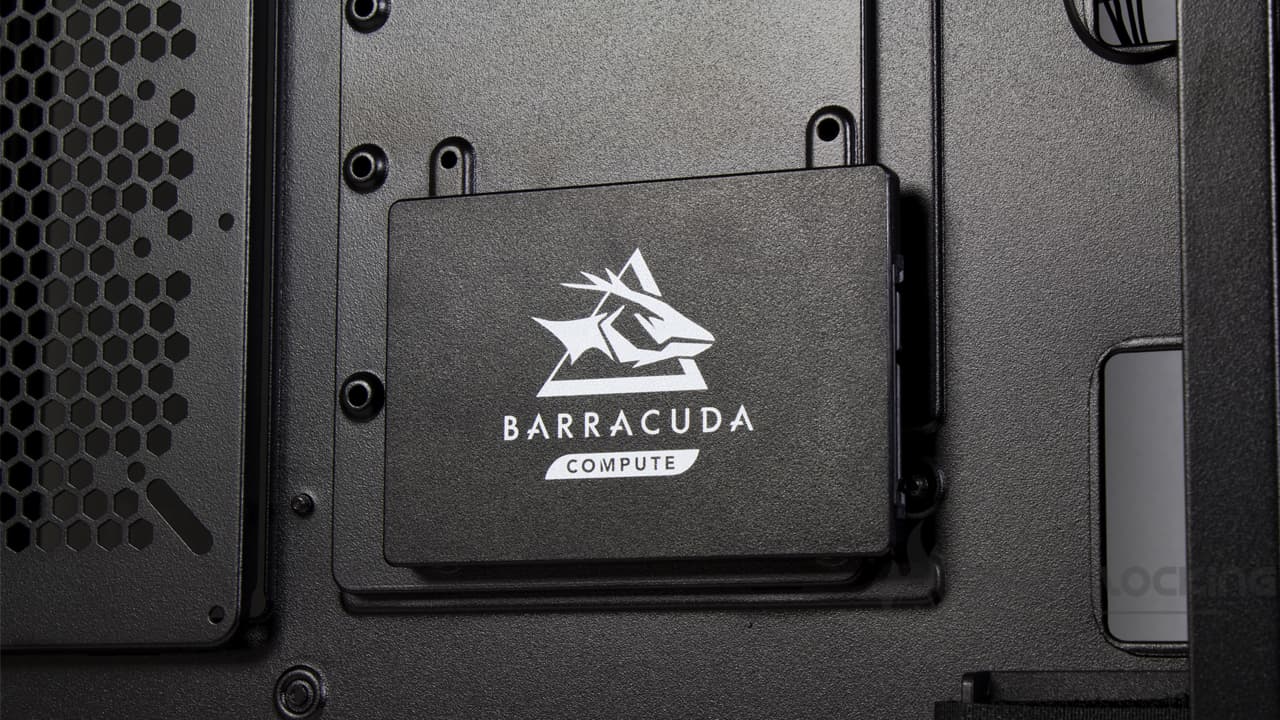

Le montage du SSD se fait vraiment très facilement puisqu’il faudra retirer la platine maintenue par une unique vis à main. Une fois enlevée, on peut visser notre support de stockage puis on remet le tout en place.
Si on le souhaite, on pourra monter le SSD dans un des paniers de la cage HDD. Il faudra simplement sortir le panier pour y fixer notre unité de stockage avant de tout remettre à sa place. Attention simplement au sens de la connectique, cette dernière devant pointer vers l’extérieur du boîtier.
Installation de la carte mère :
Côté carte mère, rien de bien particulier non plus si c’est qu’il faut la déposer sur son emplacement. Ici, pas d’entretoise supplémentaire à visser sur le plateau ni quoi que ce soit. On dépose, on visse, et c’est on peut passer à la suite. Par ailleurs, au vu du format, il y a de quoi manipuler la carte mère sans risque de manquer de place, c’est vraiment agréable.
Le câblage :
Le panneau de contrôle :
Avec ce CTE T500, la marque Thermaltake nous propose quelque chose qui change au niveau du câblage. En effet, étant donné la particularité du châssis, le câblage et les points de sortie des connectiques change de ce que l’on a l’habitude de faire et ce n’est pas pour nous déplaire.

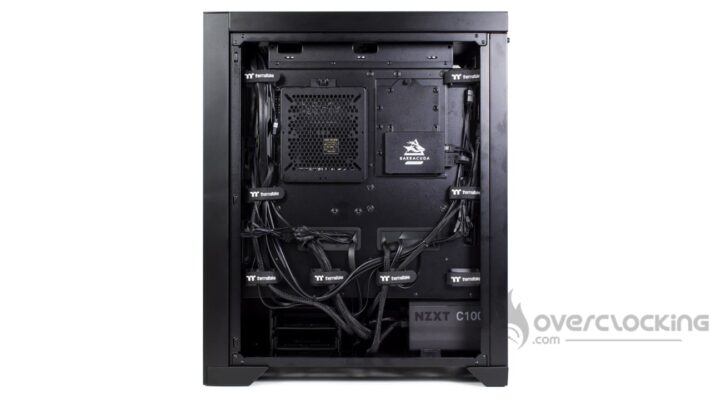

Pour le coup, les câbles du panneau de contrôle passent donc par le bas avant de ressortir au niveau des ouvertures à l’arrière du boîtier. De la sorte, on peut brancher le F_PANEL, l’HD_Audio ainsi que l’USB 3.0. Quant à l’USB-C, le câble passe par la première ouverture du bas avant d’être plaquée
Le stockage :
Au niveau du stockage, rien de bien compliqué puisque nous faisons remonter la grappe de câble SATA par l’arrière du boîtier tandis que l’on fait ressortir un connecteur d’alimentation au niveau du SSD.
Pour la partie donnée, nous branchons le câble au SSD puis nous faisons redescendre le câble vers la carte mère. Encore une fois, on se sert des bandes velcros présente en chemin pour plaquer les câbles.
La carte mère, la carte graphique :
Finalement c’est pour le câblage de la carte mère que c’est orientation représente un peu plus de challenge. Effectivement, au vu du positionnement du connecteur ATX 24 broches, il ne faudra pas avoir un câble trop long, le connecteur étant situé juste au-dessus de l’alimentation. Le surplus de câble se retrouve à être stocké dans le cache alimentation.
Concernant l’EPS12V CPU, nous dirigeons simplement le câble vers l’avant du boîtier. On le fait remonter au niveau de la façade avant de le brancher sur la carte mère. Encore une fois, on exploite au maximum les bandes velcro présentes en chemin.
Quant aux PCIe 6 et 8 broches à destination de la carte graphique, ils passent par la première ouverture située juste au-dessus du bloc d’alimentation. Nous les faisons passer par ici en prévision du positionnement futur de notre carte graphique.
Installation du ventirad et de la carte graphique :
On enchaine encore avec un petit peu de montage, notamment avec celui du ventirad. Car oui, suivant les boîtiers, si le ventirad est monté avant de câbler, parfois, on n’a pas suffisamment d’espace pour brancher l’EPS12V CPU… Ce qui n’est pas le cas ici, la place, il y que ça.
Bref, avant d’avoir accès à la backplate de la carte mère, il faudra retirer la grille de ventilateur positionnée à l’arrière du plateau. Une fois enlevée, on a un accès bien dégagé et on pourra maintenir la backplate durant le montage du ventirad.
Quant à la carte graphique, il suffit de retirer les équerres PCIe correspondant à son emplacement dans le boîtier avant de la brancher sur la carte et de l’alimenter. Rien de bien compliqué. D’ailleurs, on remarque qu’avec un tel positionnement, peut importe l’encombrement de cette dernière, elle n’exercera qu’une faible pression sur le connecteur PCIe de la carte mère.
Globalement :

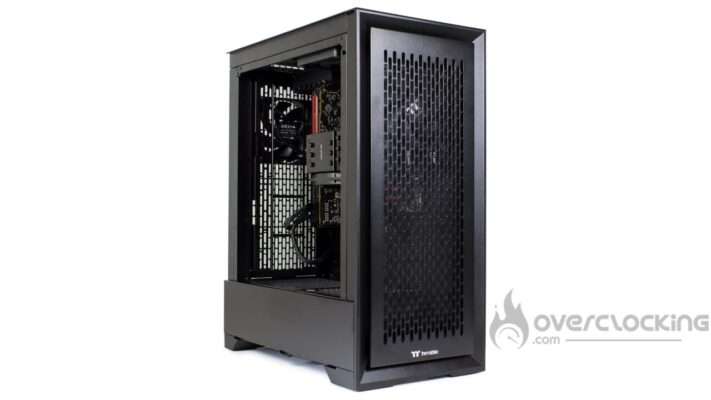

Dans les grandes lignes, le CTE T500 de Thermaltake est un boîtier original du fait de l’orientation à 90° de son plateau de carte mère. On retrouve un grand espace avant comme arrière et le câblage ne sera clairement pas compliqué du fait des nombreuses bandes velcros présentes ici et là. Maintenant, il ne reste plus qu’à voir comme s’en sort le boîtier sur l’aspect ventilation et refroidissement.
