Test : ROG Strix Z590-E Gaming Wifi

[nextpage title= »Introduction : « ]

Nous continuons notre tour d’horizon des cartes mères architecturées autour du dernier chipset d’Intel, le Z590. Aujourd’hui, nous accueillons au sein du labo une carte mère de la marque Asus, la ROG Strix Z590-E Gaming Wifi. Dernièrement, nous avons passé en revue la version à destination des overclockeurs, le modèle Z590 APEX, qui nous avait donné entière satisfaction. Deux membres de notre équipe Discord ont eux la possibilité eux de tester la ROG Z590 Hero qu’ils ont pu décortiquer via plusieurs live sur notre chaine Twitch et qui sont actuellement disponibles sur notre chaine Youtube.

Nous avons consacré un article dédié aux performances de deux processeurs Rocket Lake avec le i9-11900K et le i5-11600K confrontés aux performances du i9-10900K, i5-10600K et des quatre Ryzen 5000. Dès la réception du i7-11700K, nous mettrons l’article à jour. Cet article est dores et déjà disponible ici. Nous vous conseillons d’ailleurs de lire cet article afin de comprendre le principe de « Intel Adaptive Boost Technology » et de la désynchronisation de la mémoire.

Pour revenir au modèle auquel nous allons consacrer cet article, la ROG Strix Z590-E, il est actuellement disponible à 399 euros chez LDLC alors que la version Hero est disponible pour 512 euros et la version APEX à 549 euros. On peut donc considérer que cette Strix Z590-E représente de l’entrée de gamme dans la série « Republic of Gamers » même si ma version « F » se monnaie encore 50 euros moins chère en faisant l’impasse sur certaines options comme l’écran debug led. Par contre, en cherchant un peu, elle est disponible à 329 euros chez Alternate et là, c’est un prix très intéressant !

Nous en profitons aussi pour remercier Asus France pour nous avoir offert l’opportunité de tester cette carte mère ROG Strix Z590-E Gaming Wifi. C’est parti, bonne lecture.

[nextpage title= »ROG Strix Z590-E Gaming Wifi : « ]

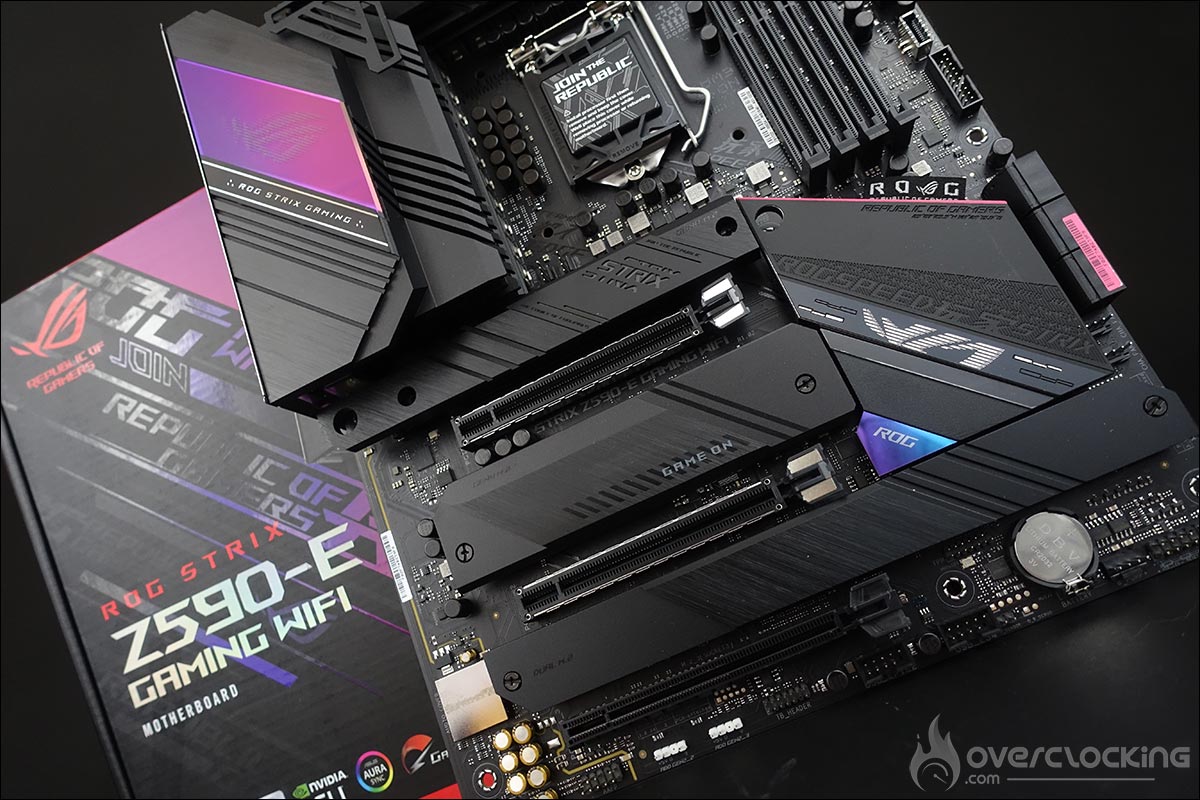

Lors de chaque nouvelle génération de carte mère, Asus nous propose des modèles de la série « Strix ». La série « Strix » représente chez Asus ce qui se fait de mieux pour les gamers tout en offrant de nombreuses fonctionnalités. L’idée ici va de voir si nous parvenons aussi à profiter de l’overclocking ce qui serait un réel plus.

Le bundle :

Un petit tour par le bundle de cette ROG Strix Z590-E afin de voir si celle-ci bénéficie « d’objets particuliers ». Globalement, on retrouve un bundle assez standard avec les traditionnels câbles SATA, l’antenne Wi-Fi, des stickers, le manuel de la carte mère, ect.

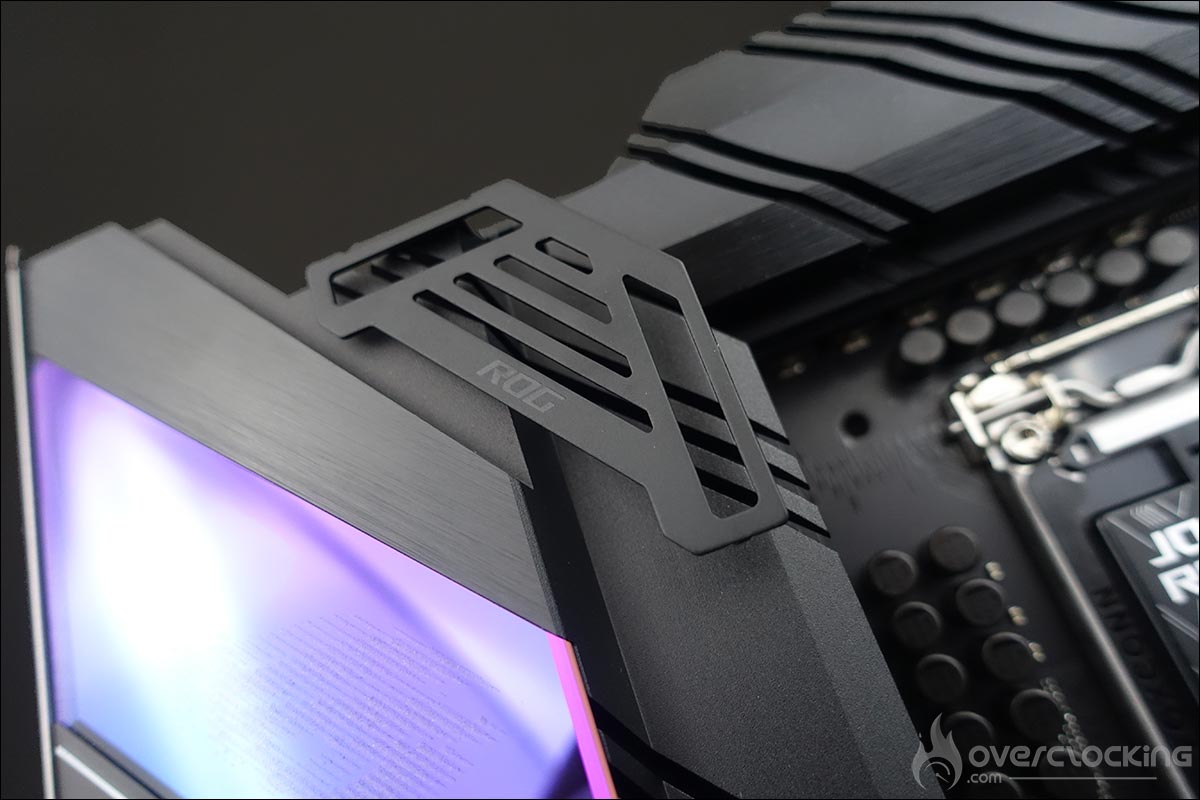

Une petite nouveauté a tout de même fait son apparition, un support VGA, le ROG Graphics Card Holder. Il s’agit d’un support qui aura pour but de soutenir votre carte graphique et d’éviter que celle-ci ne se torde sous son poids. La base est aimantée, ce qui ne posera aucun souci pour les boitiers dont la structure est en acier, mais reste à voir comment l’utiliser dans un boitier dont la carcasse est en aluminium.

Une nouvelle Strix et le support du PCIe 4.0 :

Il s’agit de la génération des Strix. Celle-ci fait bien entendue partie de la série ROG (Republic Of Gamers). L’Asus Strix Z590-E est architecturée autour du nouveau chipset d’Intel, le Z590. Cette carte mère conserve le socket LGA-1200 du chipset Z490 ce qui vous permettra de réutiliser votre système de refroidissement si vous désirez upgrader votre configuration. Pour rappel, le socket LGA-1200 est différent du LGA-1151 puisque l’on passe de 1151 pin à 1200 pin au niveau du socket.

Le chipset Z590 prend en charge officiellement le PCIe 4.0 offrant des performances de stockage plus élevées que sur la génération précédente. Le PCIe 4.0 intégré à ce chipset Z590 double la bande passante face au PCIe 3.0. Pour rappel, et c’est important de le souligner, afin de pouvoir bénéficier du PCIe 4.0, vous devrez opter pour un processeur Rocket Lake. Nous devrions aussi voir la plupart des constructeurs annoncer la compatibilité du PCIe 4.0 sur le chipset Z490 lorsque celui-ci est combiné avec un Rocket Lake. Un grand nombre de cartes mères Z490 était déjà câblé pour le PCIe 4.0.

Les différents radiateurs :

Les dimensions de la carte sont de 305 mm x 244 mm, ce qui correspond au format ATX. La couleur dominante sur le PCB est le noir et ce sont les différentes zones RGB qui donneront à cette carte une touche plus personnelle. Le design est facilement identifiable comme un produit de chez Asus reprenant les codes de la marque. Elle a d’ailleurs un petit air de ressemblance avec la ROG Strix B550-E que nous avions eu l’occasion de tester il y a déjà plusieurs semaines.

Débutons le tour du propriétaire avec les radiateurs qui sont au nombre de trois !

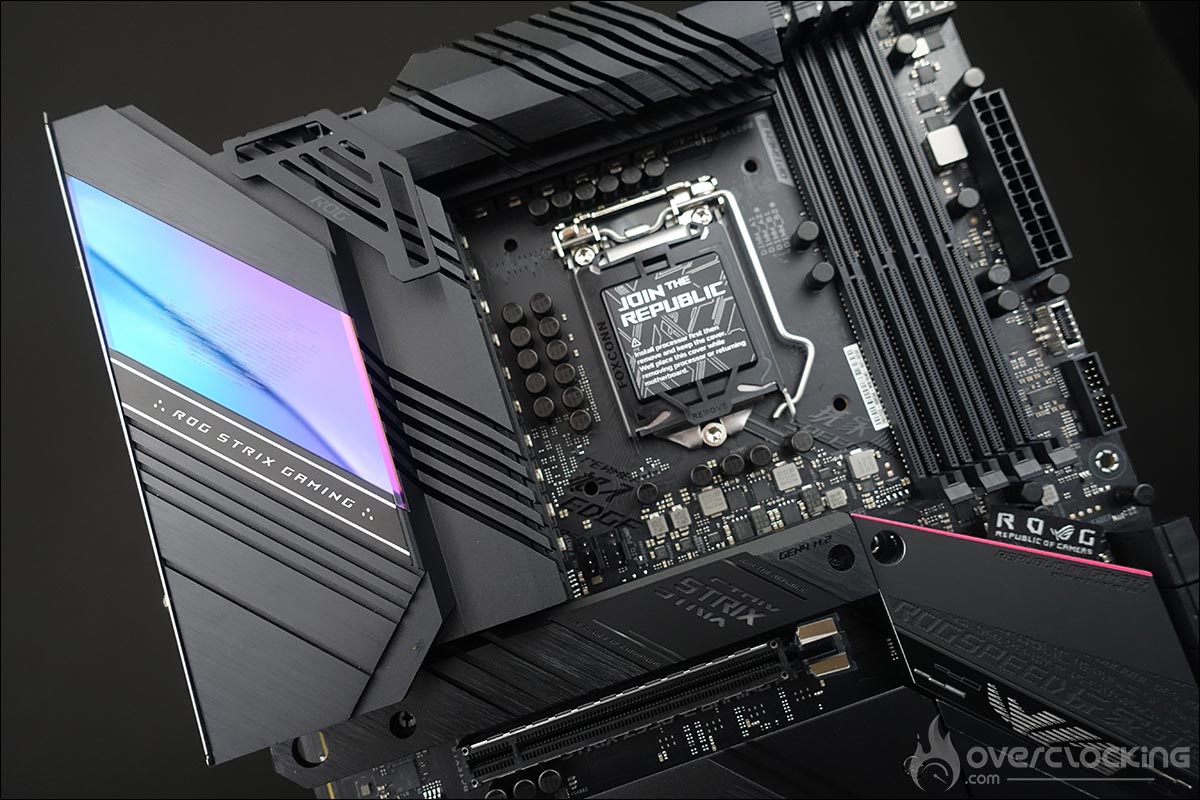

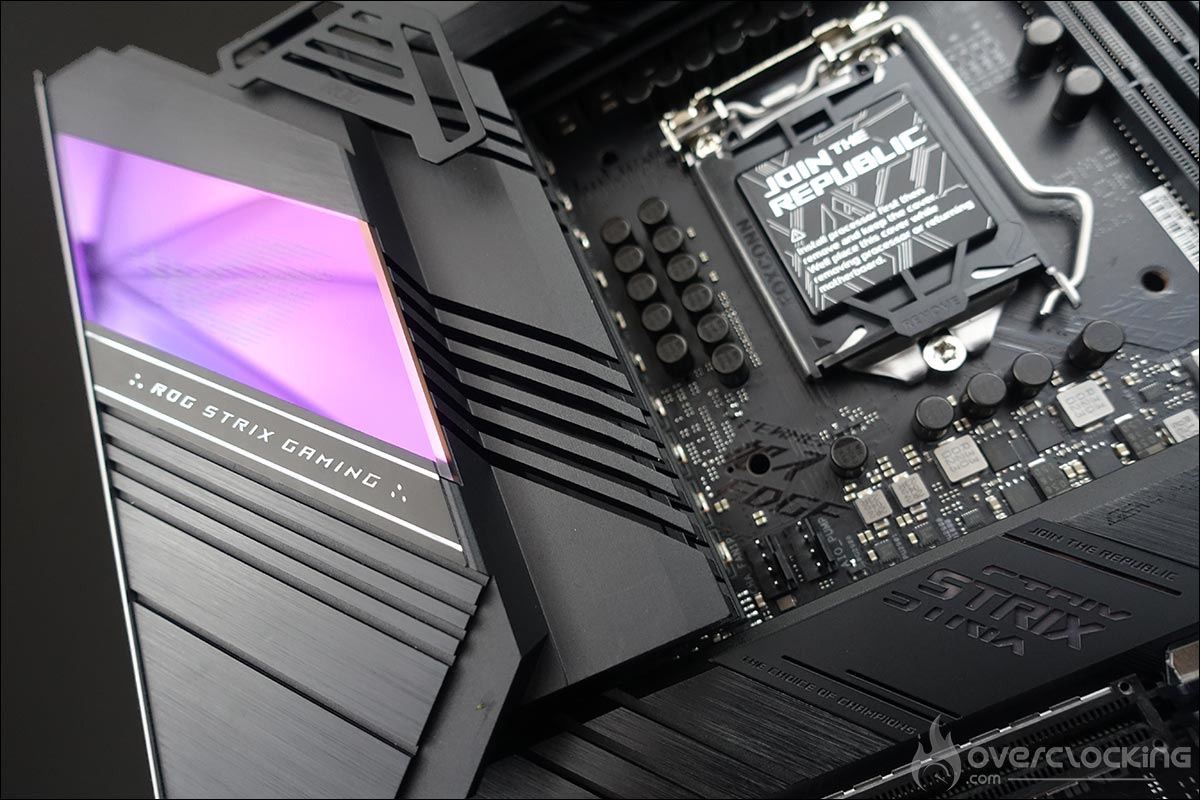

Tout d’abord, les deux radiateurs situés sur le dessus de la carte mère et qui recouvre l’étage d’alimentation. Ces deux radiateurs sont reliés ensemble par un caloduc. Le cache plastique, disposant d’un rétro-éclairage RGB et qui recouvre les connectiques arrières vient recouvrir en partie l’un des deux radiateurs. Nous sommes ici sur un système entièrement passif de base mais les plus attentifs auront remarqué la présence d’un support pour ventilo.

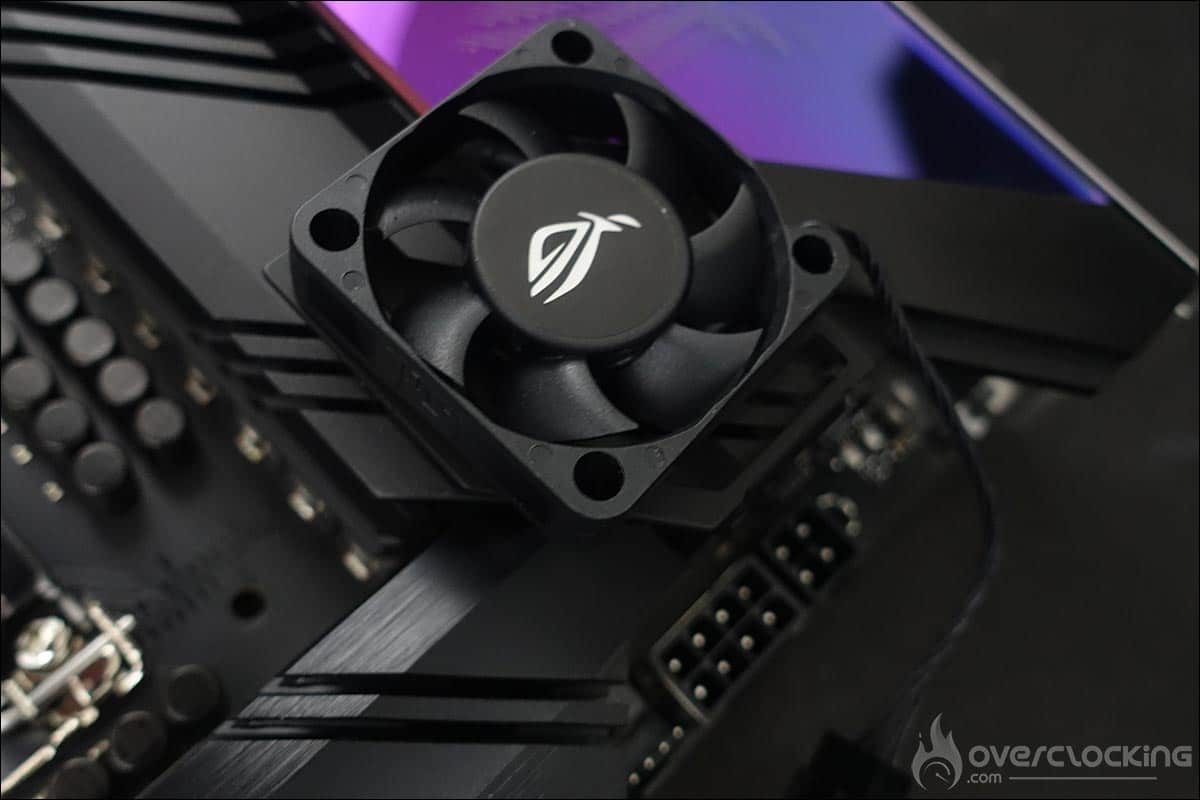

En effet, au sein du bundle, on retrouve un ventilateur de 40 mm permettant, si vous le désirez, d’apporter un peu d’air sur le dessus des radiateurs. Difficile de juger d’un réel impact de celui-ci.

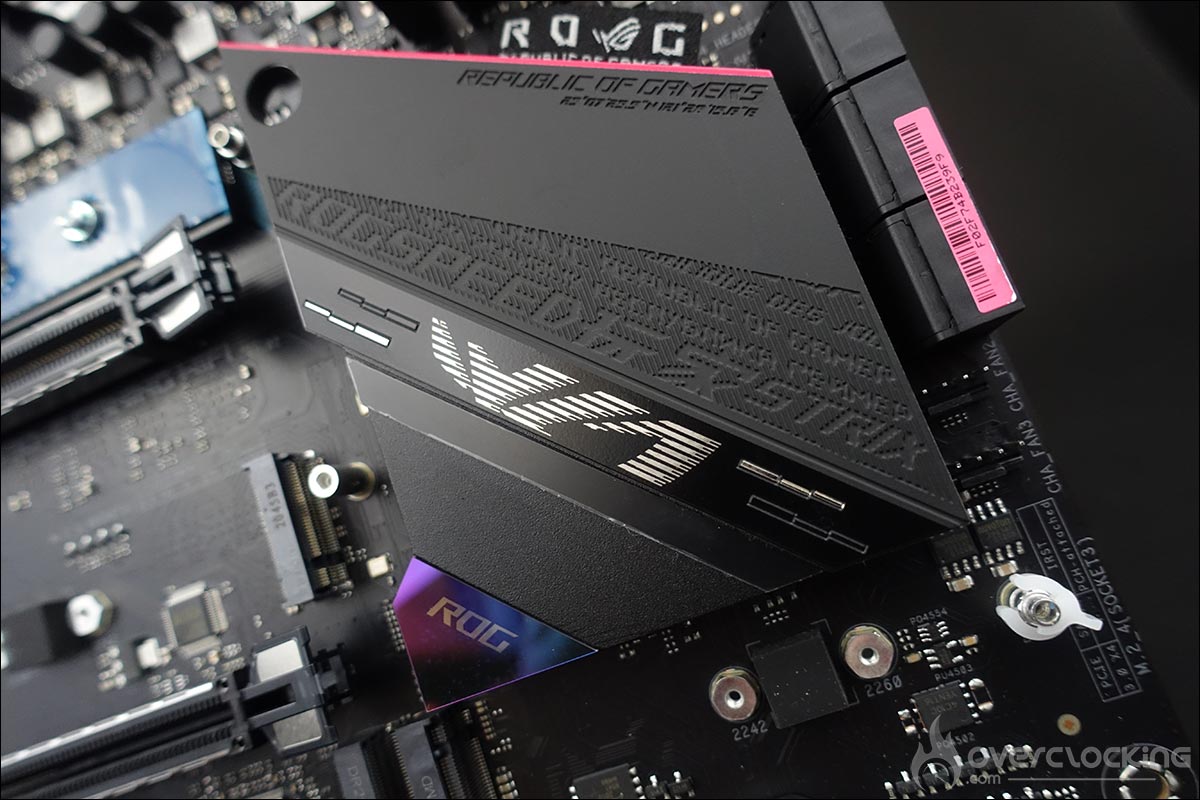

Le troisième recouvre le chipset et bénéficie d’une surface assez importante mais de faible hauteur afin de permettre facilement la mise en place des cartes graphiques. On y retrouve le logo Asus ROG doté d’un système de rétro-éclairage RGB dans la coin inférieur gauche ainsi qu’une étiquette en tissu incrustée sur le bord du radiateur.

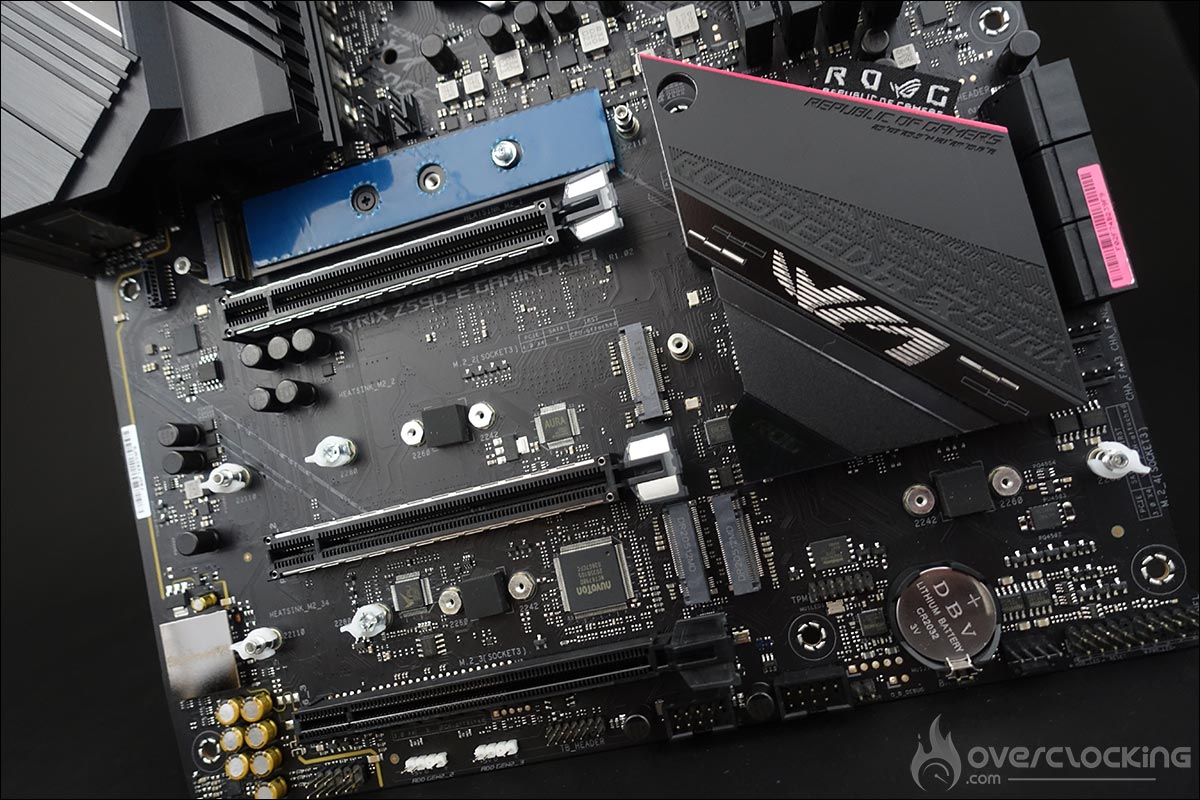

Pas moins de 4 emplacements SSD :

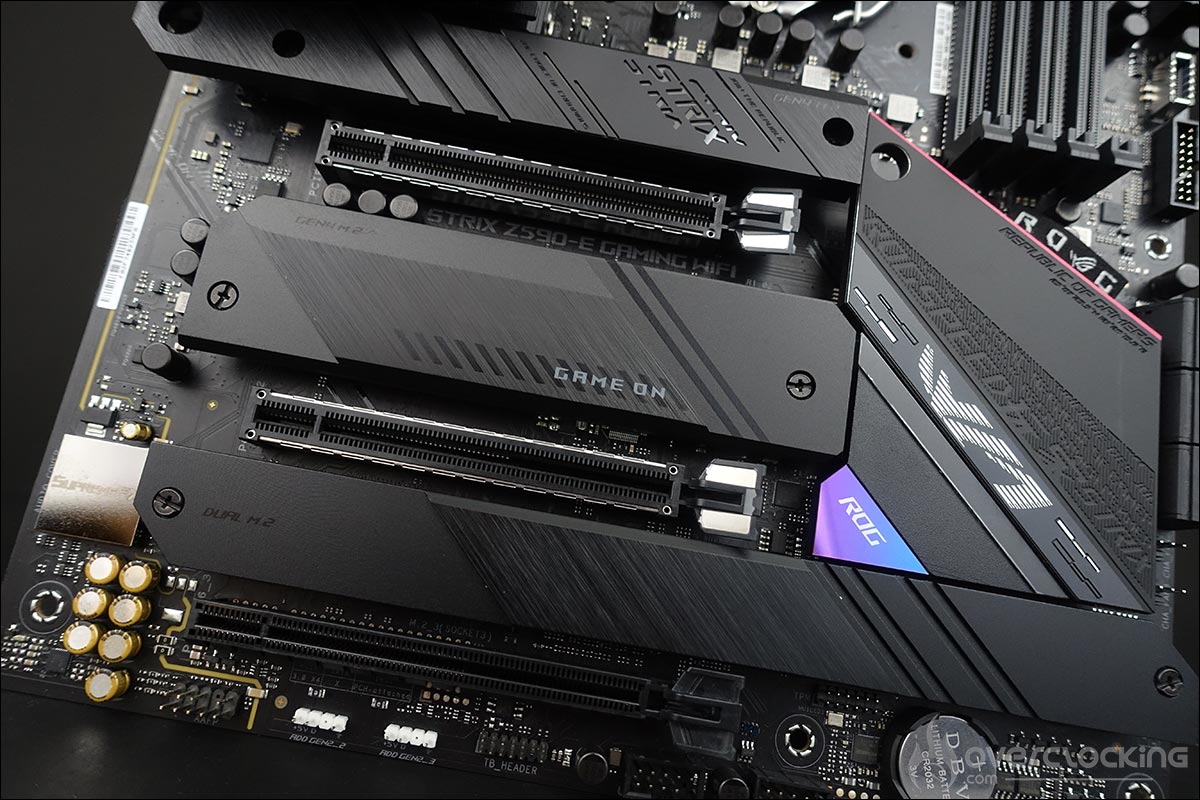

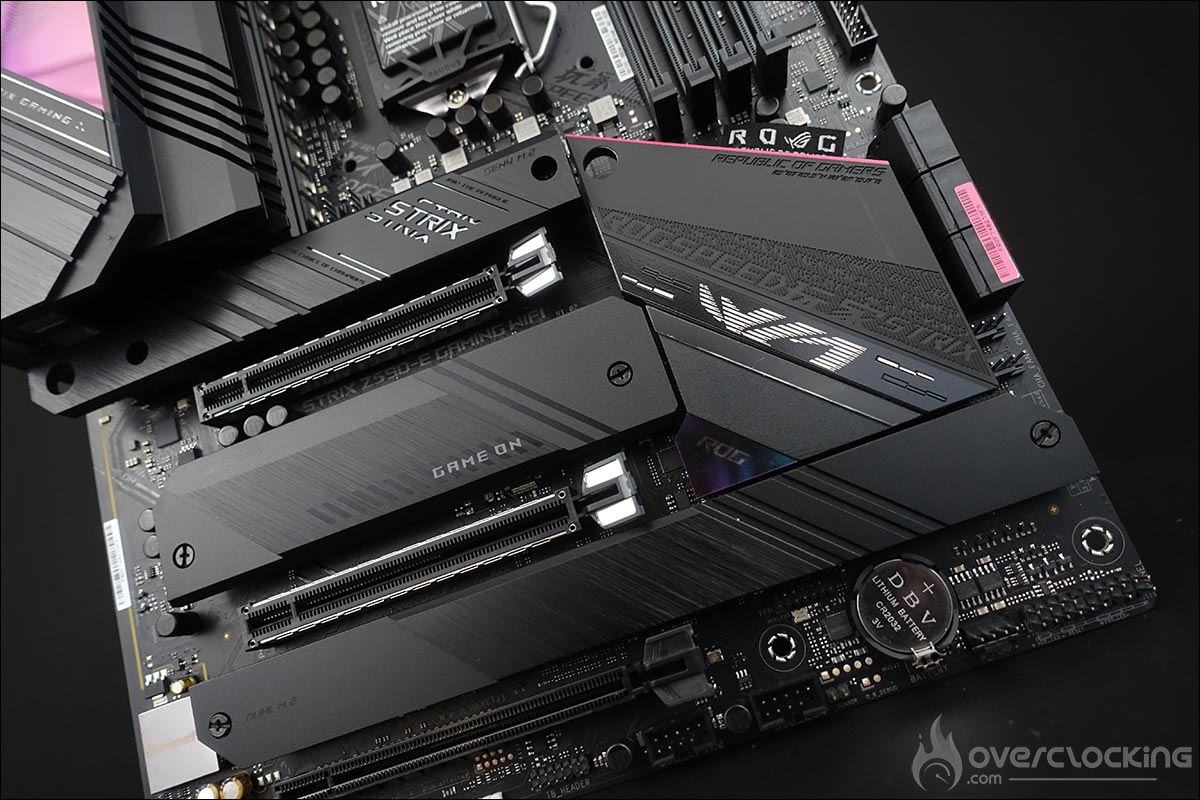

Trois plaques en aluminium noir dont la découpe vient parfaitement s’associer avec celle posée sur le chipset, recouvre les quatre emplacements SSD de type M.2 au niveau du PCB. Vous aurez ainsi la possibilité de bénéficier d’une zone de stockage très importante. Deux emplacements sont câblés en PCI-E 4.0 4x et les deux autres en PCI-E 3.0 4x.

Chacune de ces plaques est dotée d’un pad thermique chargé d’optimiser la dissipation de la chaleur émise par le SSD.

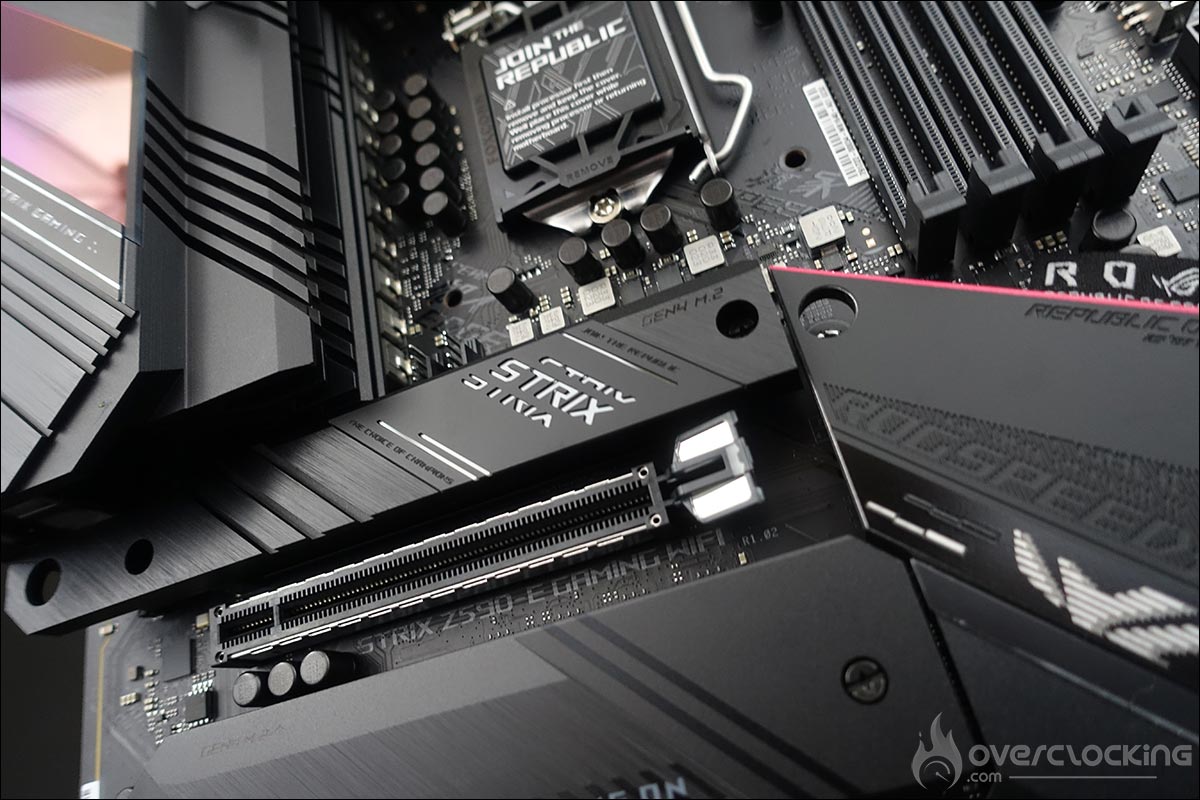

Le socket et les PCIe :

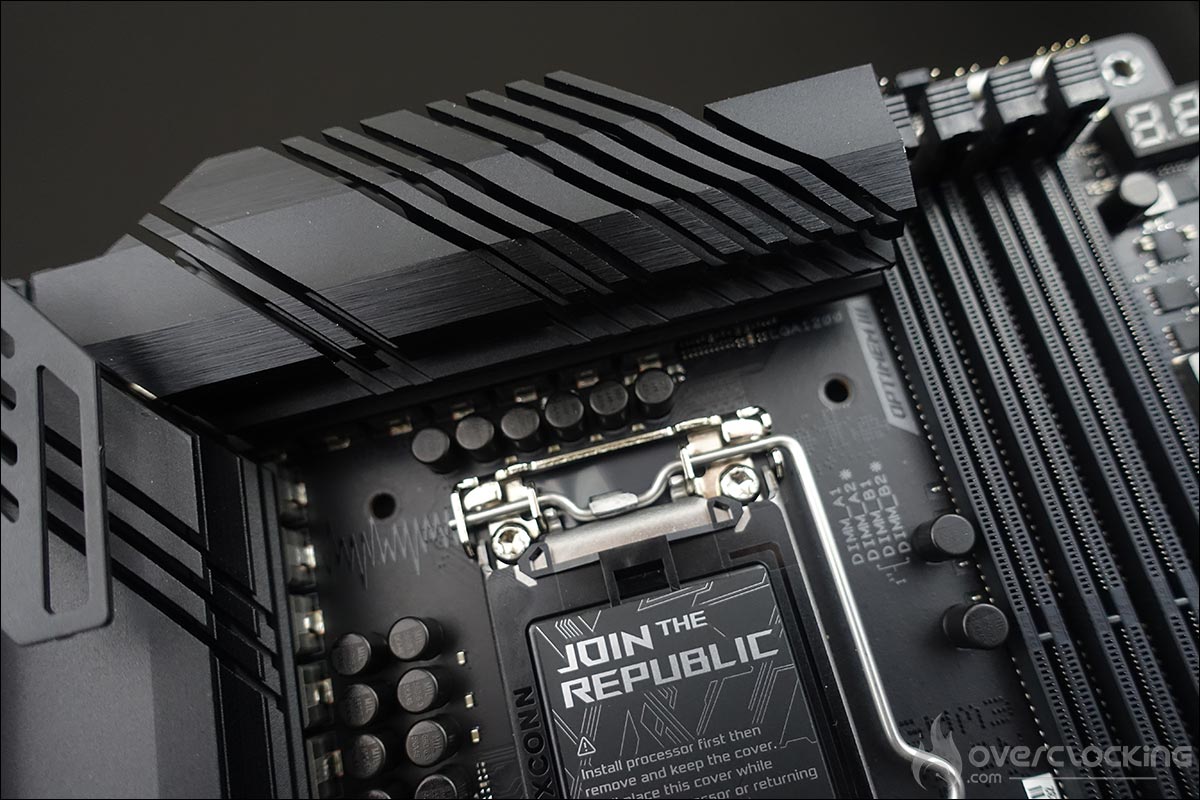

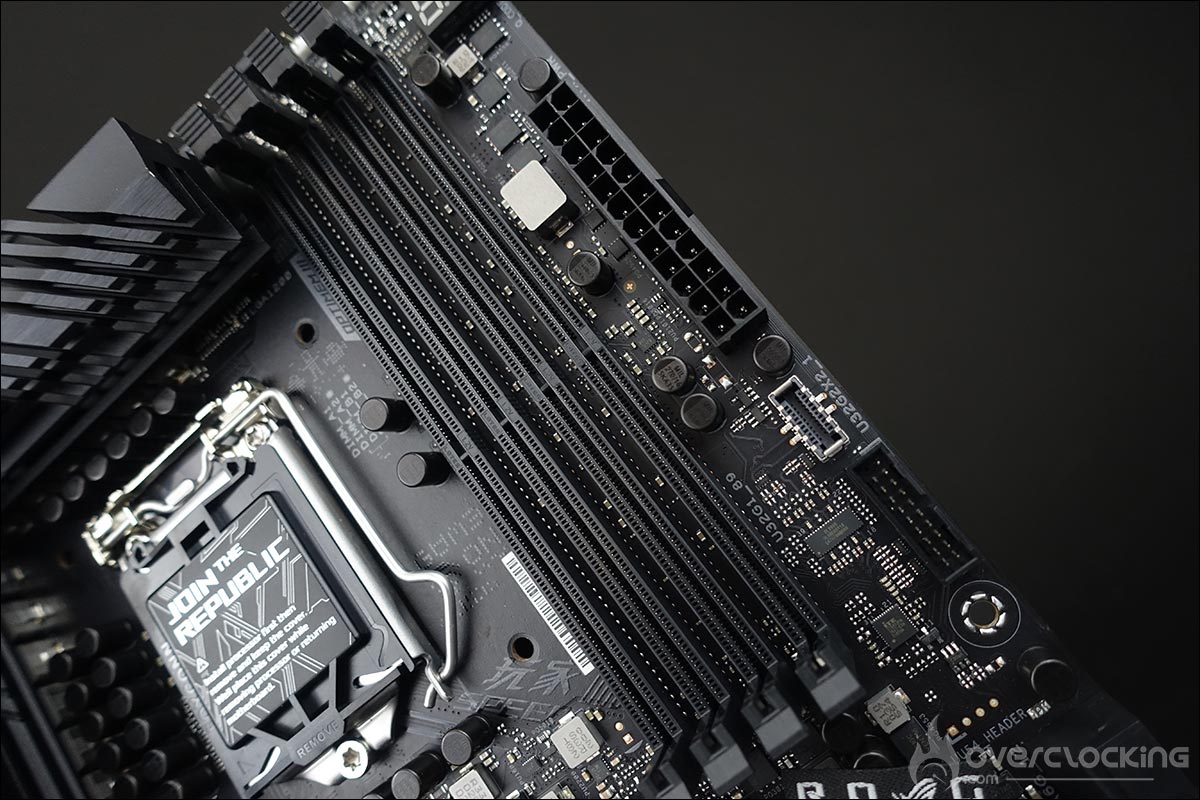

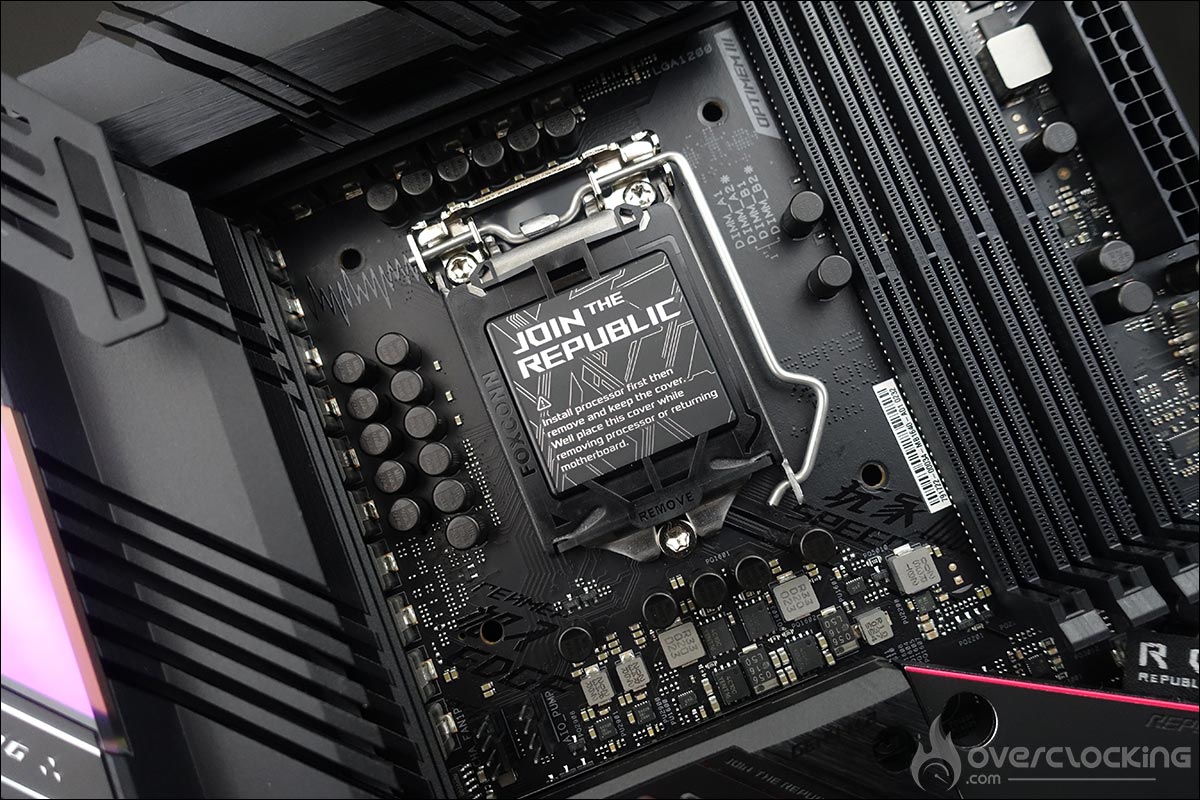

L’espace autour du socket est assez bien dégagé et sera assez facile à isoler avec de la gomme pour les tests sous LN2. Cette ROG Strix Z590-E Gaming Wifi peut accueillir au maximum quatre barrettes mémoires de DDR4. Elle supporte les kits mémoires en dual channel jusque 5000 MHz+ (OC) et pour une quantité maximal de 128 GB soit 32 par slot. On retrouve deux ports PCIe 4.0 16x ainsi qu’un troisième emplacement en PCIe 3.0 x4.

Pour alimenter tout ce petit monde, la carte dispose d’un connecteur 24 pins et d’un 8 + 4 pins à coté des étages d’alimentation.

RGB or not RGB ?

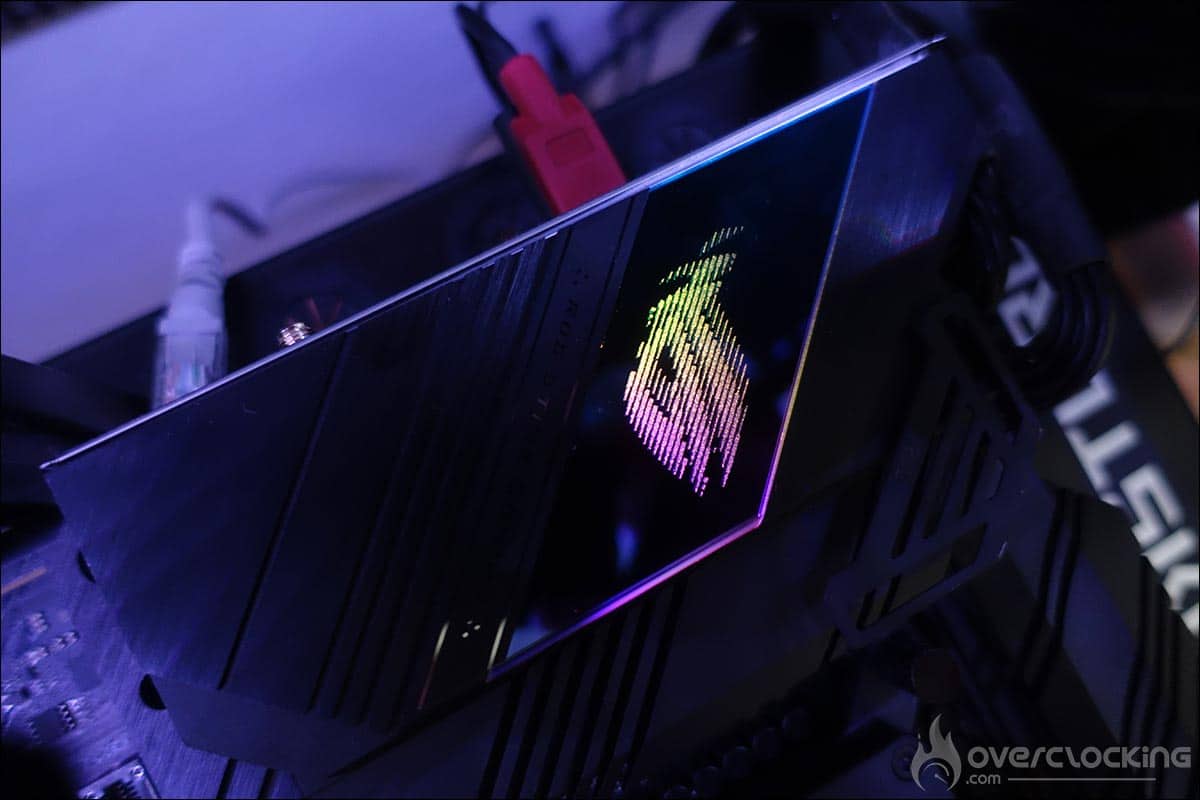

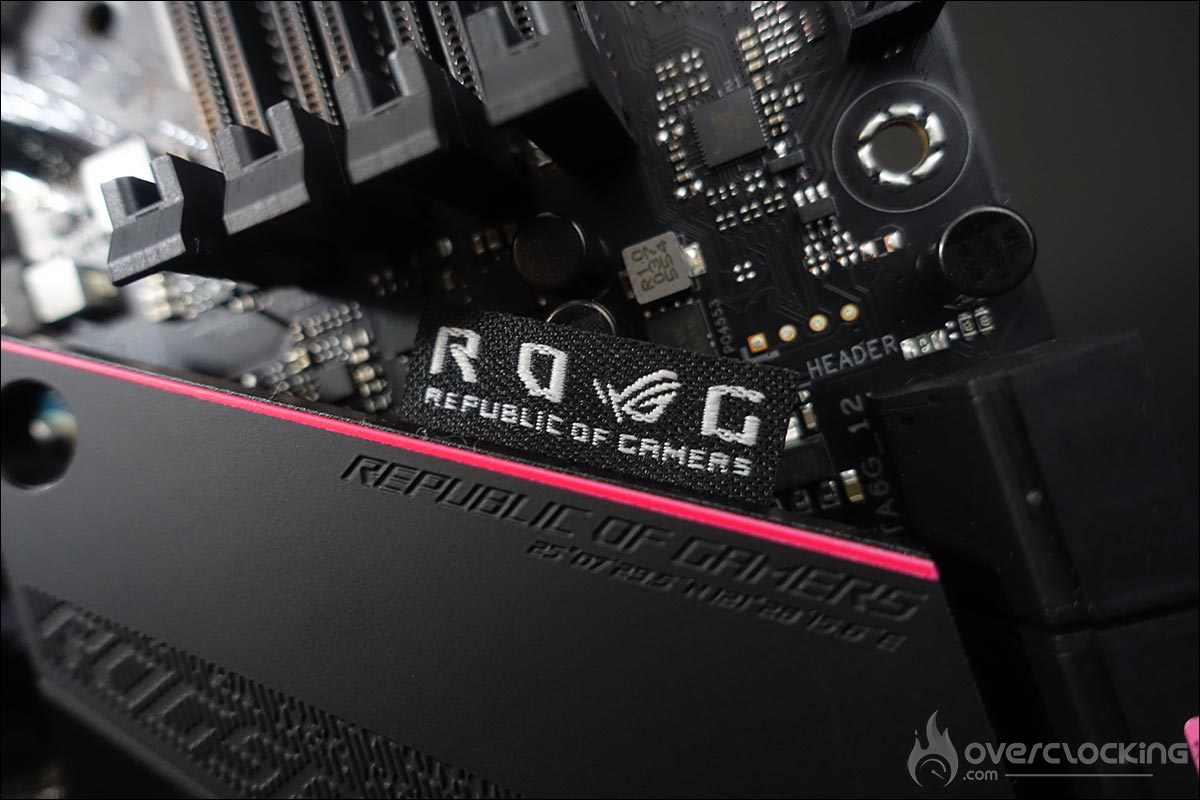

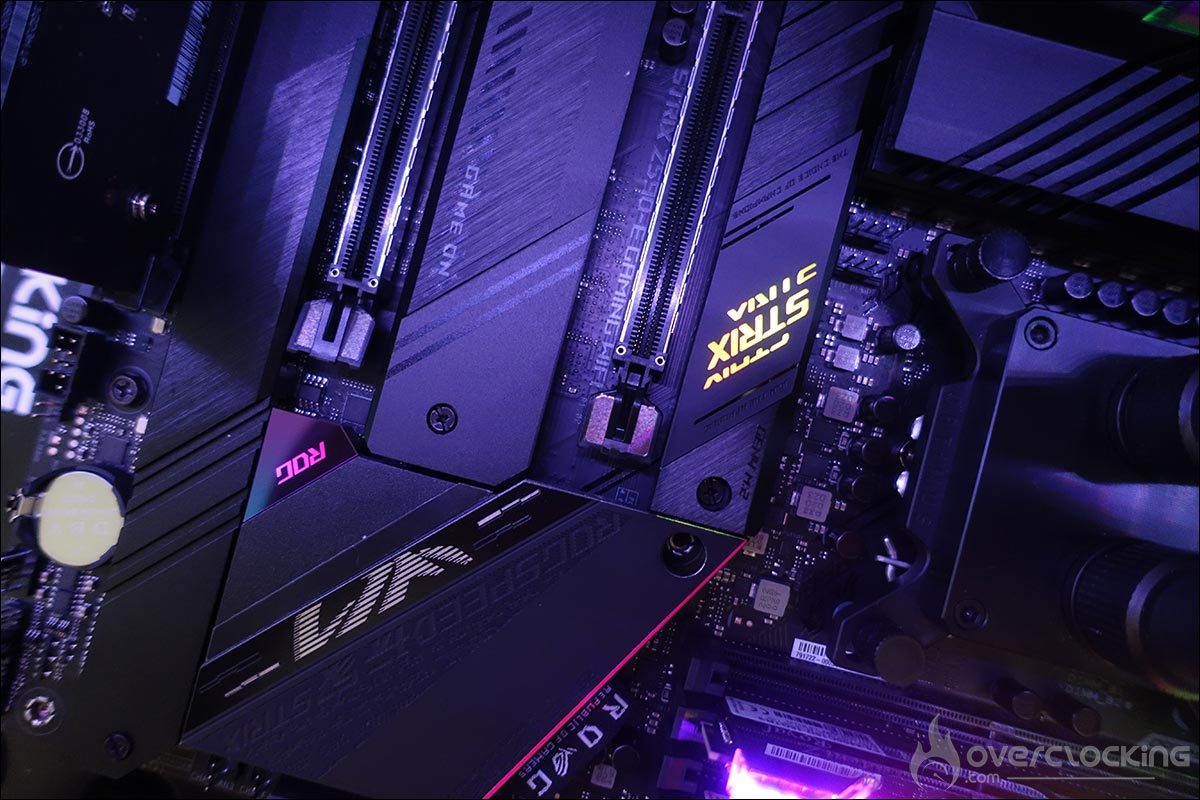

Comme c’est le cas pour une grande partie de la gamme ROG, elle dispose du système AURA avec des leds présentes sur le PCB au niveau du radiateur recouvrant les connectiques ainsi que le logo placé sur le chipset. La gestion de celles-ci se paramètre via le logiciel maison AURA mais il est possible de les désactiver, assez facilement, via le BIOS si vous le désirez.

[nextpage title= »Le PCB et les connectiques : « ]

Les outils pour clocker :

Débutons avec les éléments insérés sur le PCB et qui peuvent s’avérer être des outils intéressants pour les overclockeurs. Nous sommes ici sur un modèle qui se veut plus d’entrée de gamme et donc ces outils seront logiquement moins nombreux que ceux que l’on peut retrouver notamment sur l’APEX.

• Le Debug Led : 4 diodes (CPU – DRAM – VGA – BOOT) qui permettent de diagnostiquer les erreurs lors du boot de la carte. Si l’une d’entre elle reste allumée, c’est que le composant qui lui correspond pose problème.
• Le Q Led : permet d’afficher un code qui correspond au composant responsable de l’erreur lors du boot. Ceux-ci s’affiche à présent sur l’écran OLED et la liste des codes se trouve au sein du manuel.
• Le CLR CMOS : permet d’effacer les paramètres du BIOS afin de revenir à ceux par défaut.

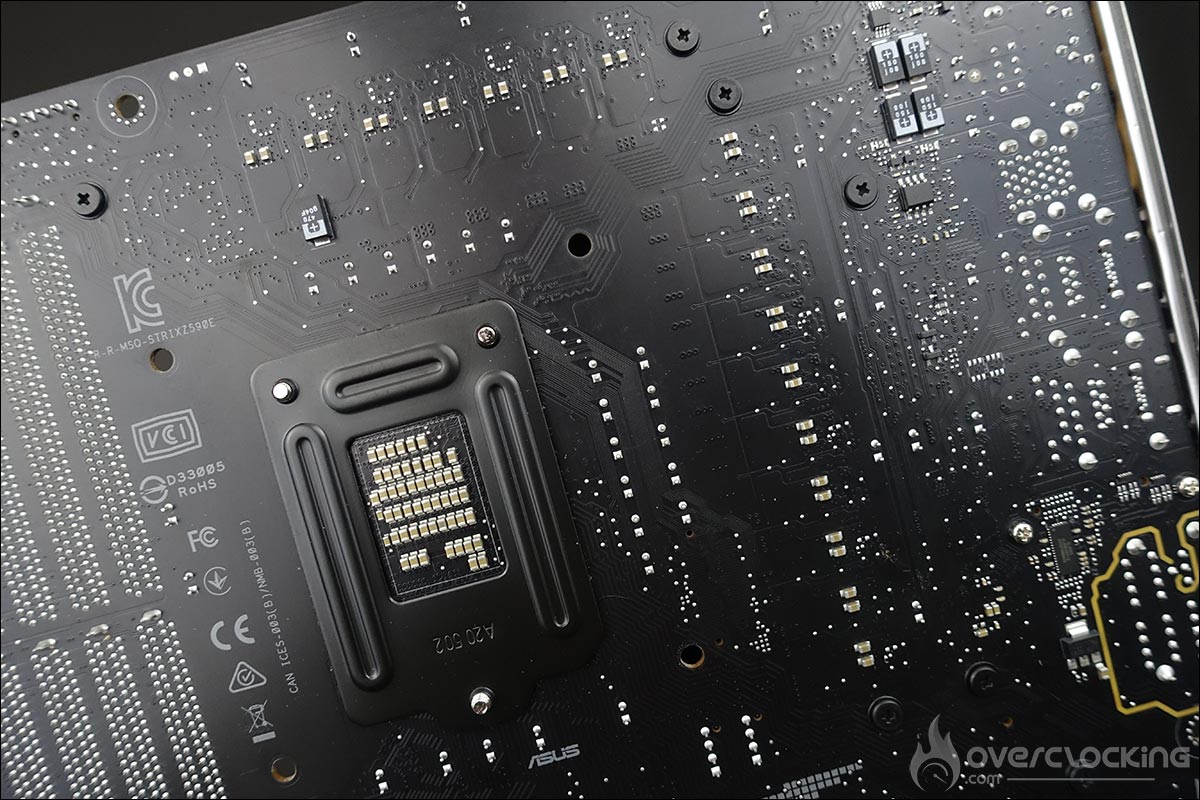

Le PCB :

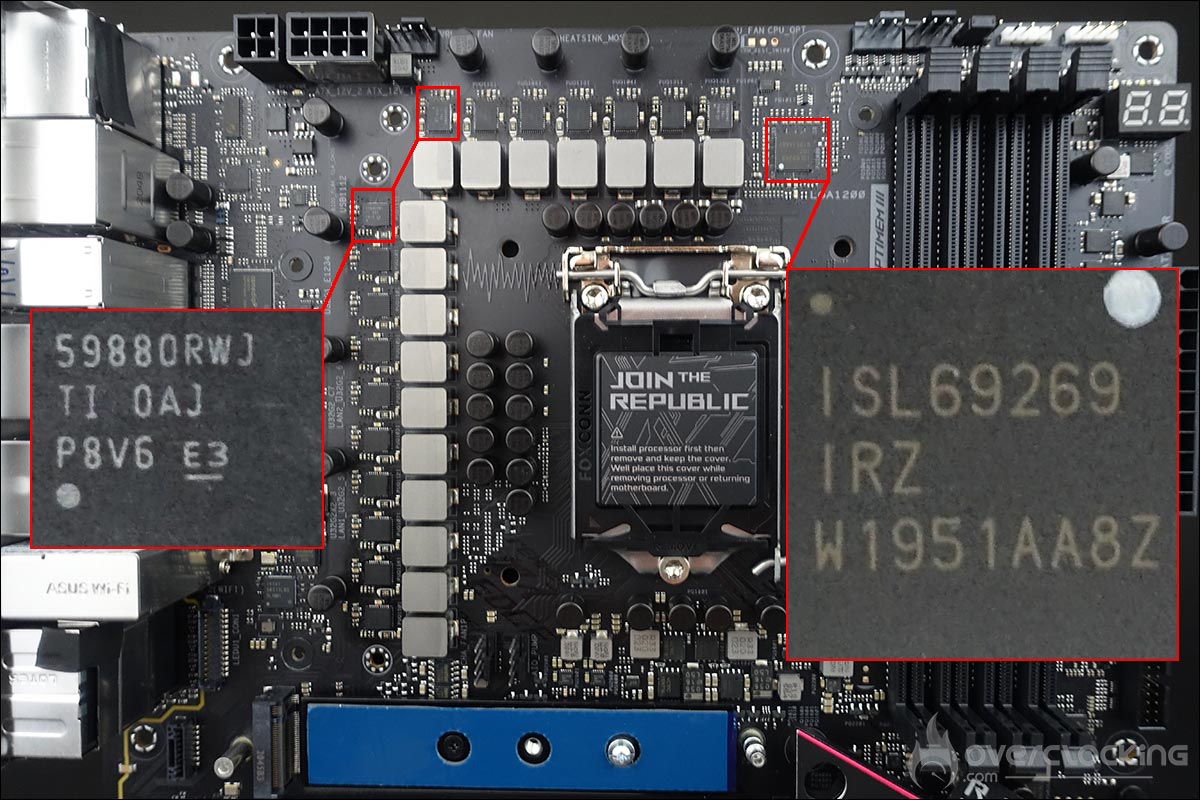

Notre Asus Maximus XIII APEX se base sur une alimentation en 14 + 2 + 1 phases (CPU + SOC + VCCSA). La partie en charge du CPU se compose de 14 phases et sur ce modèle, aucun doubleur, mais attention les phases sont placées en parallèles : elles sont donc réellement au nombre de 7. Le contrôleur Renesas ISL69269 est capable de gérer jusqu’à 12 phases.

Les 14 mosfets sont quant à eux tous des Texas Instruments 59880RWJ de 70A. Les MOSFET dans les étages de puissance génèrent le plus de chaleur car ils sont responsables de la conversion de tension et de la livraison au CPU à partir du connecteur EPS 12 volts.

Les connectiques :

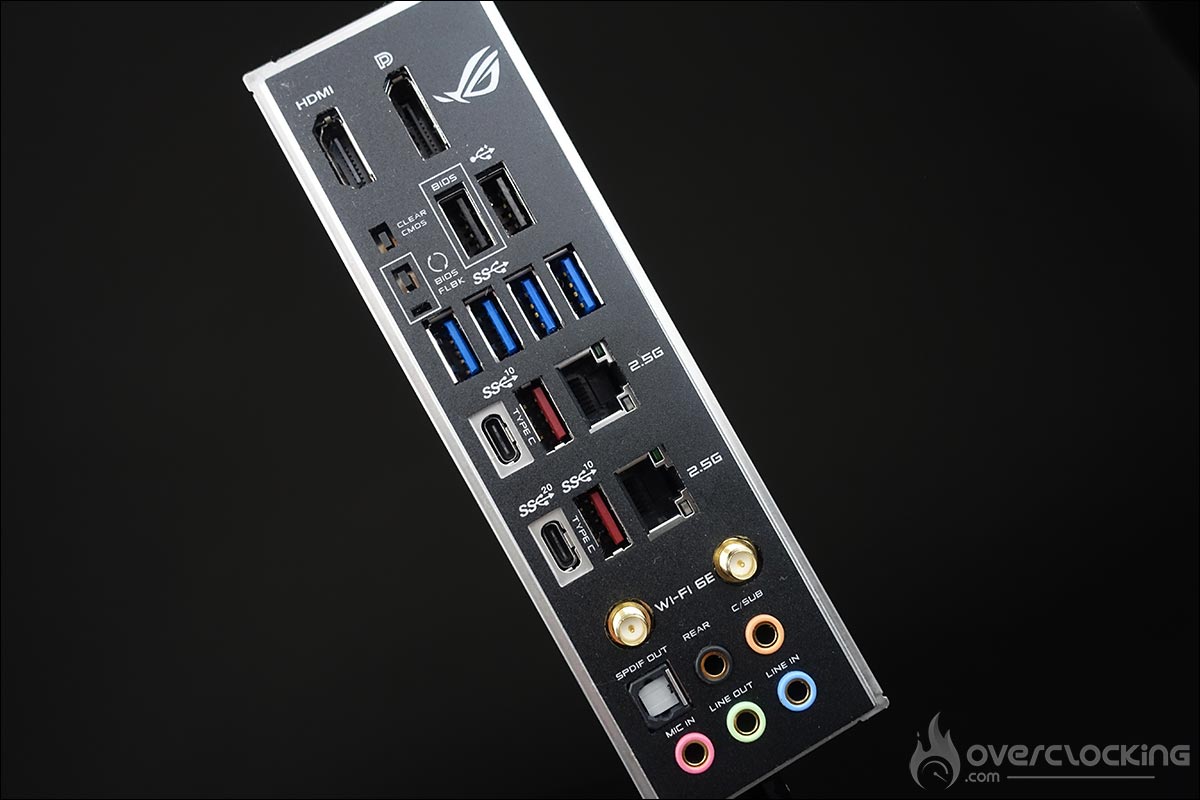

Tout d’abord et c’est une excellente chose face pour cette ROG Strix Z590-E Gaming Wifi, la présence d’un bouton permettant de flasher le bios à partir d’une clé USB. On retrouve ensuite les supports d’antennes pour le Wi-Fi dual band.

Au niveau des ports USB, cette ROG Strix Z590-E Gaming Wifi dispose d’un port HDMI, d’un DisplayPort 1.4, de deux ports USB 2.0, d’un bouton Clr CMOS, d’un bouton BIOS FlashBack, de quatre ports USB 3.2 Gen 1, de trois ports USB 3.2 Gen 2, de deux ports Type-A + 1 x Port Type-C et d’un port USB 3.2 Gen 2×2.
La partie audio est assurée par une puce SupremeFX S1220. Enfin, on retrouve pour terminer les différentes sorties audio ainsi que deux ports réseau (2.5G). On est donc face à une connectique ultra complète !

[nextpage title= »BIOS et logiciel : « ]

Nouvelles options :

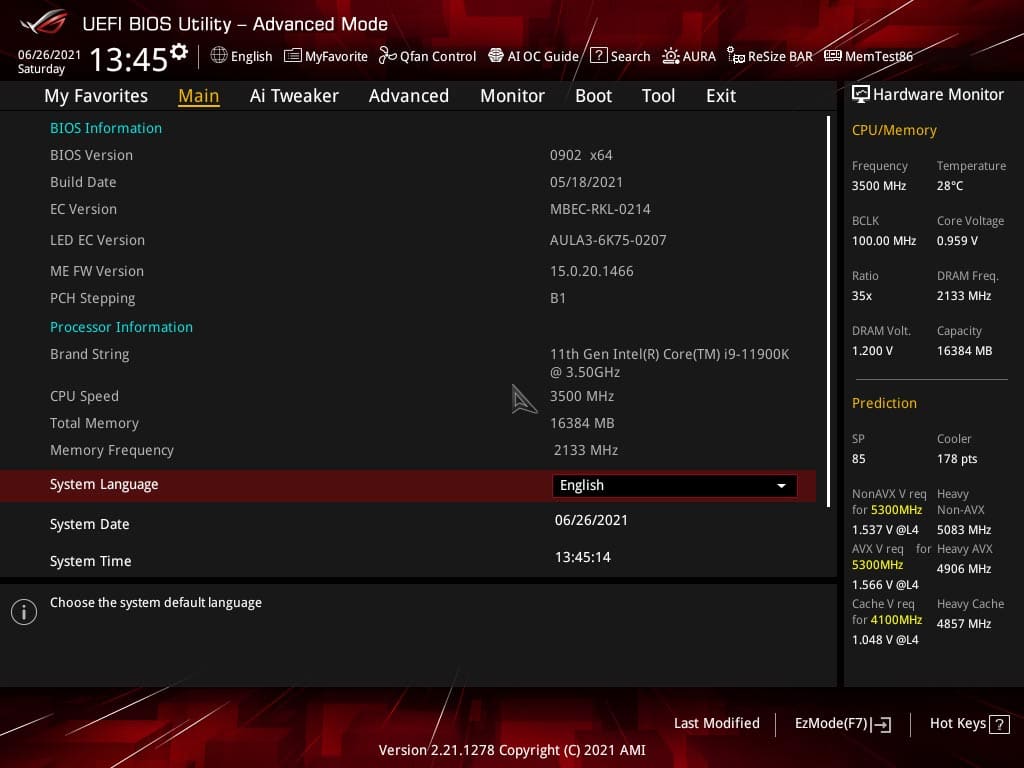

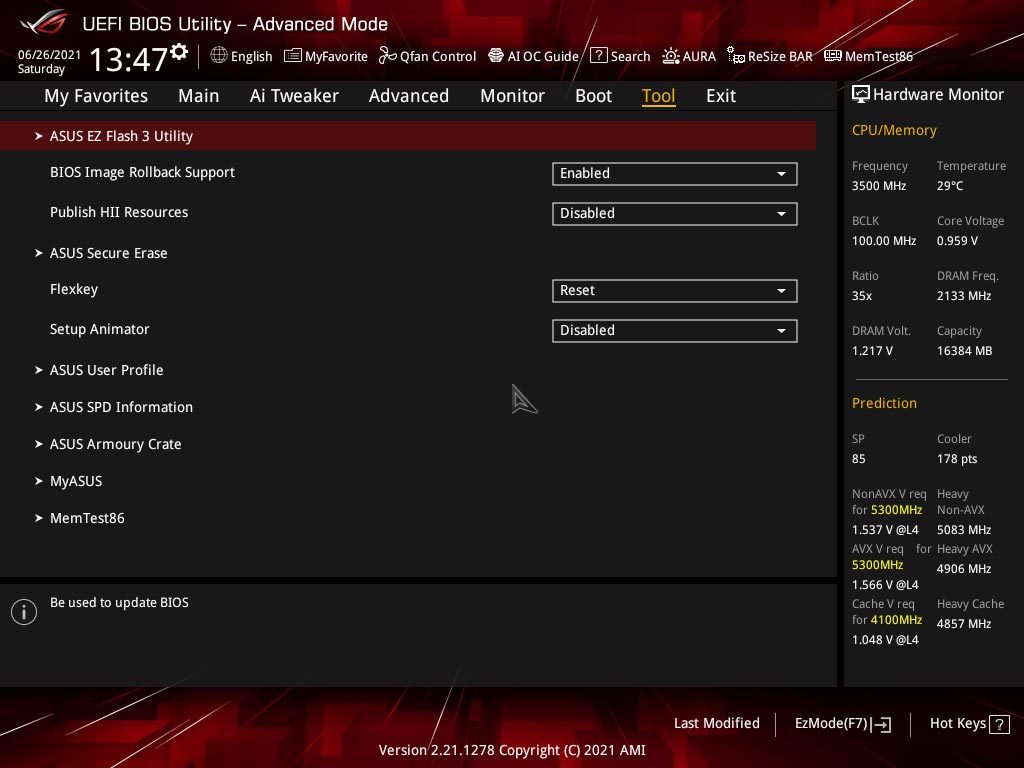

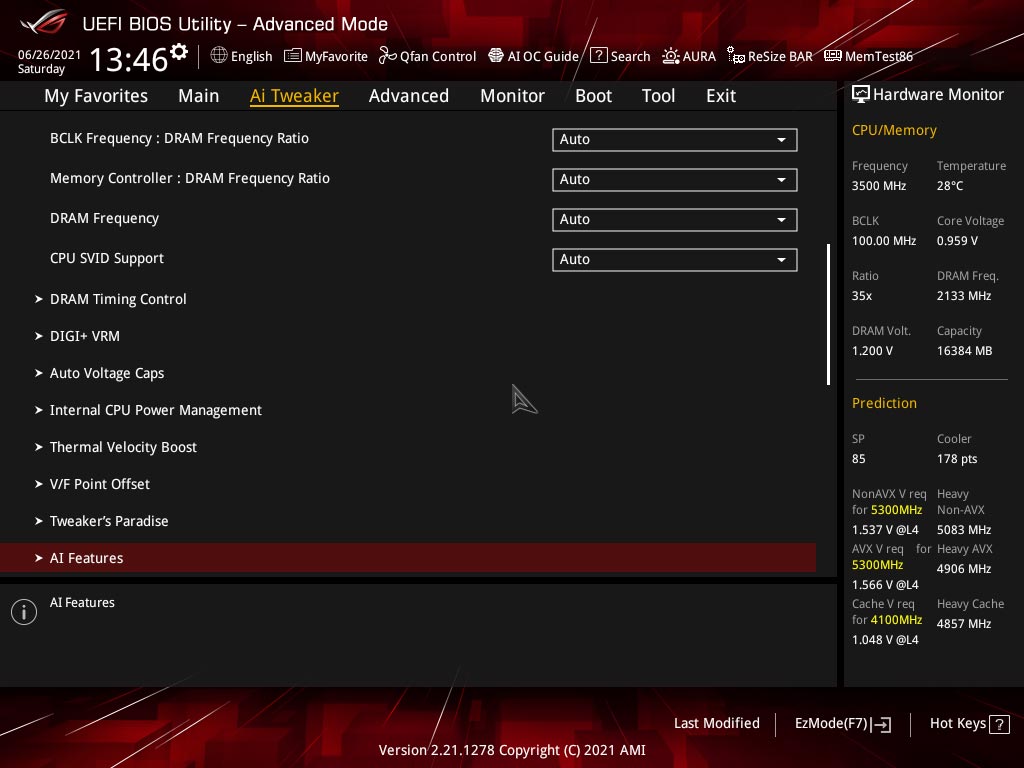

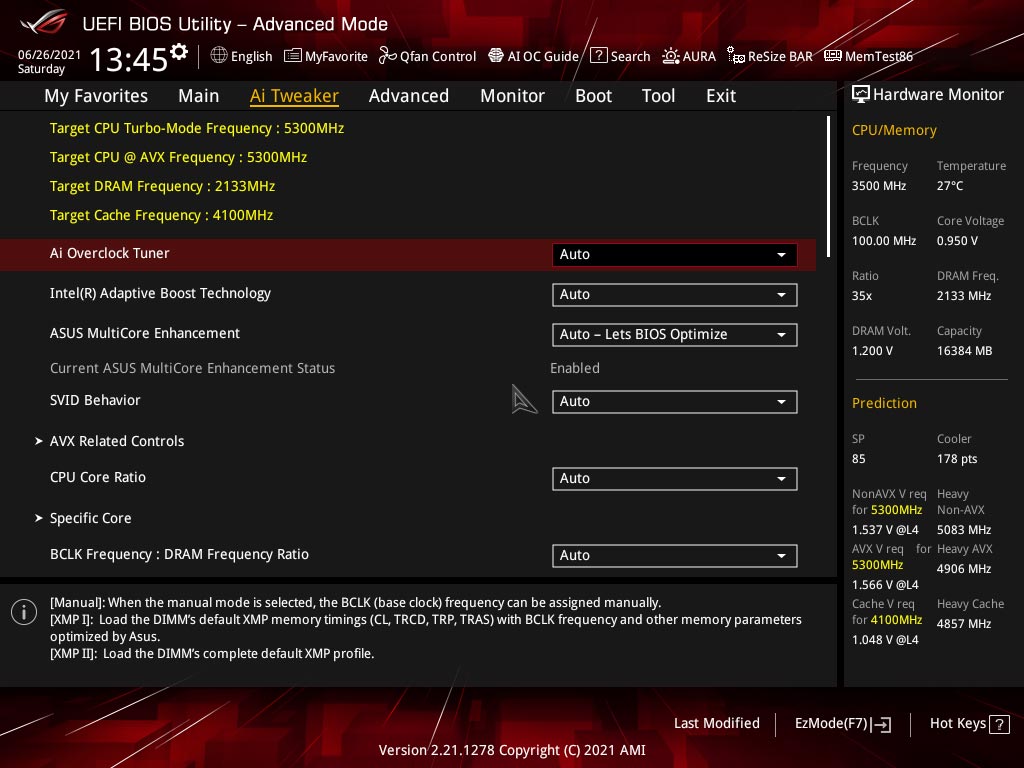

En ce qui concerne le BIOS, au premier coup d’œil, on reconnait que nous sommes chez Asus. Dans l’onglet « Extreme Tweaker », on voit apparaître une nouvelle option qui n’était pas présente sur la génération précédente. Il s’agit de « Intel Adaptive Boost Technology » sur laquelle nous allons revenir en détails à la page 6 de cet article. Le but de celle-ci est d’offrir un boost plus important sur l’ensemble des cœurs lors de l’exécution d’application multithreads.

Les captures du bios ont été réalisées avec le profil XMP de notre kit GSKill activé. L’autre nouvelle option est « Memory controller : DRAM Frequency Ratio ». Il s’agit d’une nouveauté propre aux processeurs Rocket Lake.

Un peu comme sur les plateformes AMD, il est possible de conserver une fréquence mémoire synchronisée avec le contrôleur mémoire sur le ratio 1:1 ou désynchronisée en ratio 1:2. Possible n’est pas tout à fait exacte, puisqu’à partir de 3600 MHz, le ratio passe en 1:2. Nous revenons en détails sur cette nouvelle option dans notre article dédié aux tests des Rocket Lake ainsi qu’à la page 8, lors de l’overclocking mémoire.

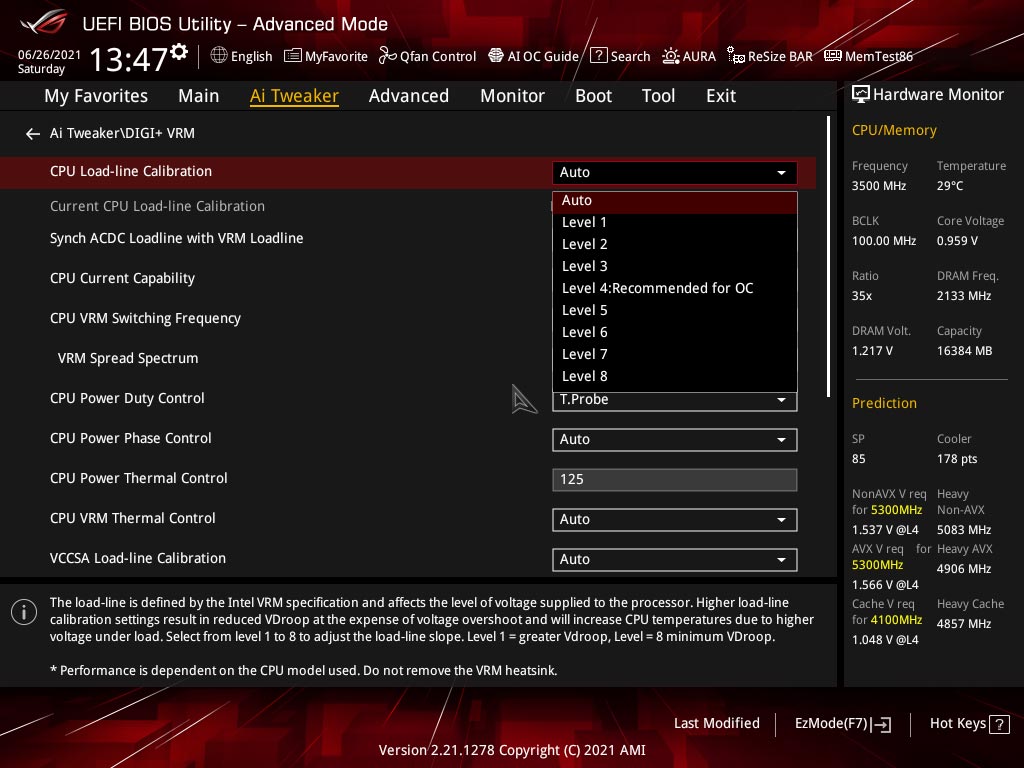

Le « Loadline calibration » est en mode auto pour les tests comparatifs mais nous reviendrons sur sa fonction lors de l’overclocking du i9-11900K. Les autres sections sont présentes depuis les générations précédentes et vous permettent notamment de flasher votre carte mère, de contrôler la vitesse des ventilateurs, de créer des profils de tests, ect.

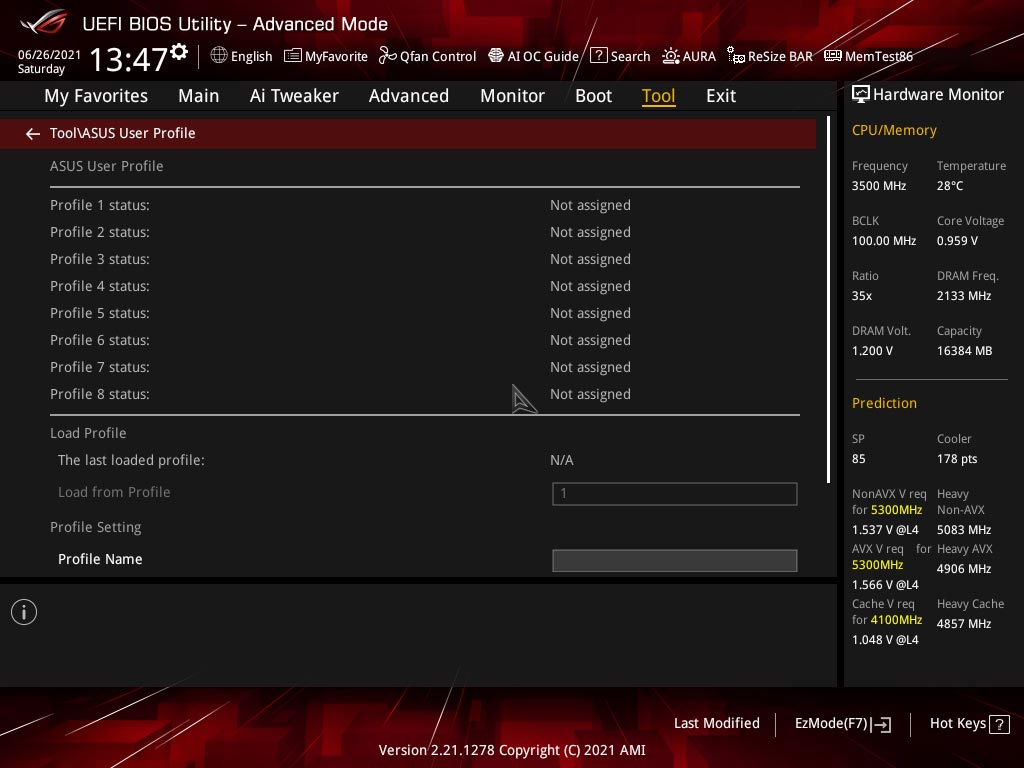

Enfin, la sauvegarde de profils est vivement recommandée lorsque vous réalisez des tests. Cela permet un gain de temps. Sachez que vous avez aussi la possibilité de les sauver sur une clé USB.

Memtest86 intégré :

L’une des nouveautés de cette ROG Strix Z590-E Gaming Wifi est l’intégration au sein du BIOS de Memtest86 dans la section « Tool ». Celui-ci va vous permettre d’identifier les problèmes de mémoire en un seul click. Le logiciel va ainsi tester votre kit mémoire et révéler des erreurs si celui-ci en rencontre lors des différents tests.

Les logiciels de notre ROG Strix Z590-E Gaming Wifi :

Asus fournit une série de logiciels qui vont vous faciliter la vie. On retrouve tout d’abord le célèbre AI Suite III sur lequel nous ne reviendrons pas cette fois-ci. Nous allons principalement utiliser TurboV Core afin d’overclocker notre processeur à la volée directement au niveau de l’OS ainsi que Mem TweakIT.

[nextpage title= »La configuration de tests : « ]

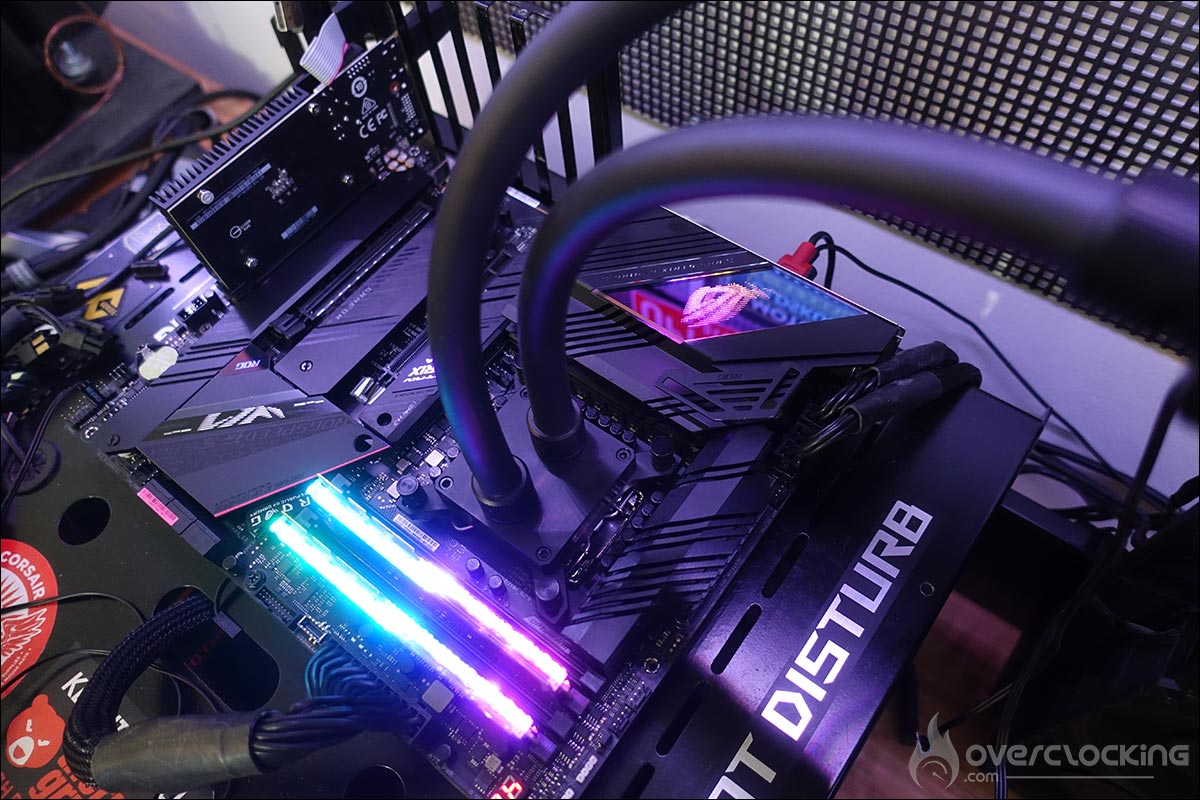

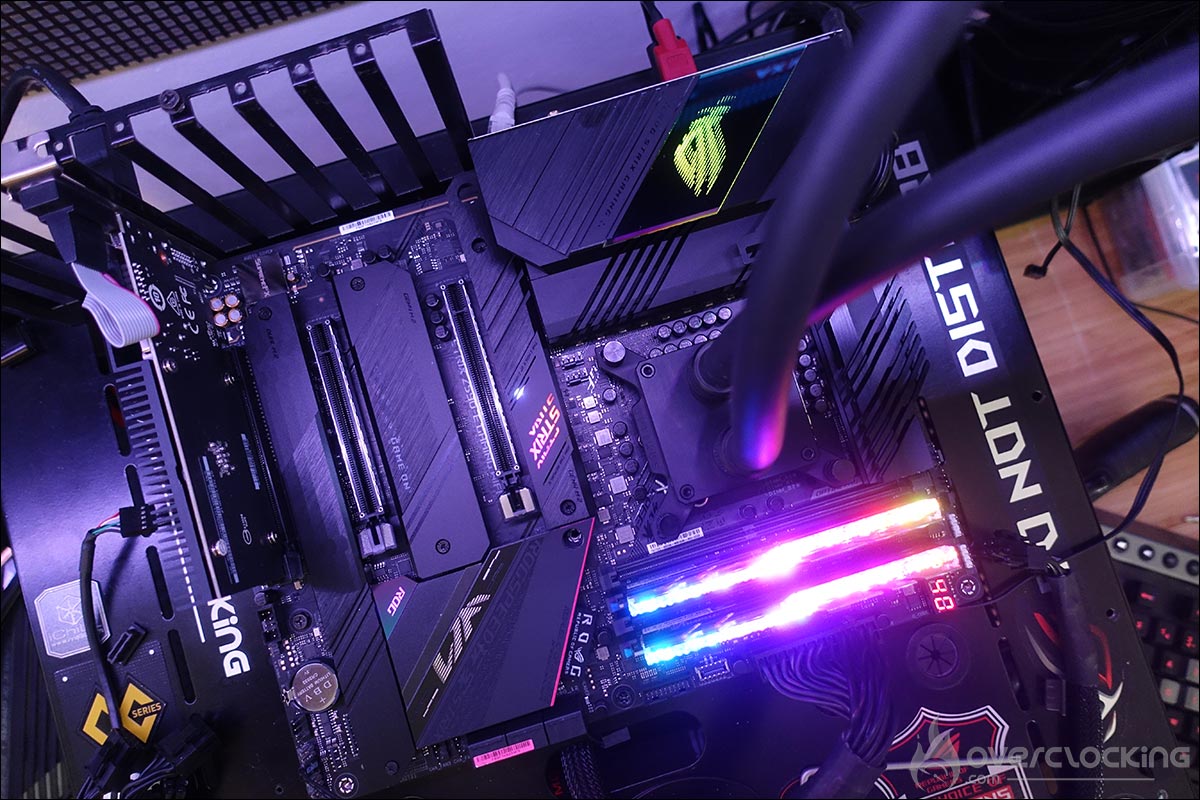

Voici donc les différents composants qui équipent notre plateforme de tests. Pour la publication de ces tests, j’ai utilisé le dernier BIOS en date reçu bien que de nouvelles versions seront très certainement disponibles dans les jours à venir.

Nous vous proposerons aussi dans les semaines à venir plusieurs guides d’overclocking pour votre processeur mais aussi pour votre kit mémoire avec le modèle APEX. Sachez que Kansaï et Vertex, deux membres importants de notre communauté discord, disposent eux aussi d’une carte mère Z590 HERO et pourront ainsi répondre à vos différentes questions.

• Carte mère : Asus ROG Strix Z590-E Gaming Wifi (BIOS 0902)
• Processeur : Intel i9-11900K
• Mémoire : 16 GB GSKill TridentZ Royal 4400 MHz CL16
• Carte graphique : MSI GT 710

• Système de refroidissement : Optimus Foundation + radiateur EK de 480 mm
• SSD : Western Digital SN850 NVMe SSD M.2
• Alimentation : Corsair AX1600i
• Système d’exploitation : Windows 10 64 bits
• Écran : Asus PG27UQ

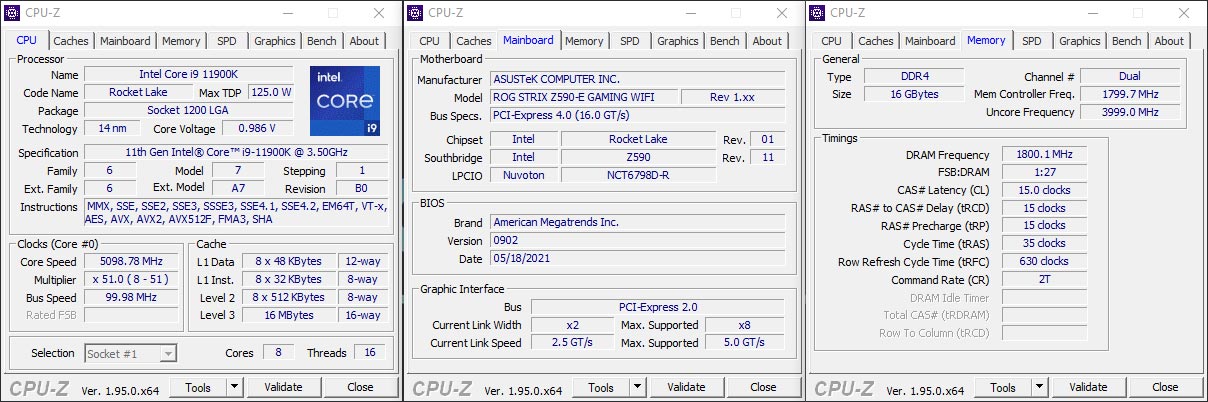

Un petit tour par CPU-Z afin de s’assurer que tout est parfaitement en ordre avant de débuter nos tests.

[nextpage title= »Intel Adaptive Boost technologie : « ]

Une petite semaine avant la fin du NDA, les différentes marques dont nous avons une carte mère à tester, nous ont fait part de l’arrivée d’un nouveau BIOS prenant en charge l’Adaptive Boost Technology d’Intel. Nous n’étions pas vraiment surpris puisqu’un tableau de cette technologie était apparu depuis quelques semaines. Bref, nous avions bien fait d’attendre la dernière semaine avant de débuter nos tests.

Afin de mieux comprendre la différence entre la technologie « Thermal Velocity Boost » (TVB) et « Adaptive Boost Technology » (ABT), voici un petit tableau qui devrait vous permettre d’y voir plus clair. Pour rappel, la technologie « Thermal Velocity Boost » était déjà présente sur le i9-10900K et nous vous l’avions détaillé ici. Pour faire simple, si la température de votre processeur était inférieure à 70°C, dans une tâche single core, vous pouviez avoir un Boost à 5.3 GHz avec le 10900K. Ensuite, en fonction du nombre de cœurs sollicités, la fréquence est adaptée. Si les huit cœurs sont utilisés, ils seront tous à 4.8 GHz.

L’« Adaptive Boost Technology » va plus loin. D’abord, la température maximale monte à 100°C par rapport au 70°C de TVB. Nous allons ainsi pouvoir avoir toujours deux cœurs à 5.3 GHz pour des applications limitées à deux cœurs, mais, lorsque les huit cœurs seront utilisés comme dans un Cinebench R15, ils pourront tous monter à 5.1 GHz grâce à ABT à la place des 4.8 GHz avec TVB. Ci-dessous le tableau officiel d’Intel.

Afin de pouvoir bénéficier d’Adaptive Boost Technologie, il faudra disposer d’un BIOS compatible. Actuellement, seul les processeurs i9-11900K et i9-11900KF bénéficient de cette technologie bien qu’Asus semble avoir optimisé cette technologie pour le i7-11700K et i7-11700KF comme nous vous en parlions dans cette brève.

Bon, ben, on va tester cela avec notre i9-11900K :

Et dans la réalité ? Nous allons tester cette fonction avoir de voir si elle s’active effectivement correctement. Première étape, nous laissons tout en AUTO au niveau du BIOS sauf le profil XMP que nous chargeons afin d’avoir une fréquence de 3600 MHz 15-15-15-35 pour notre kit mémoire. L’option « Adaptive Boost Technology » est donc désactivée (disabled) au sein du BIOS.

* Intel Adaptive Boost Technology enabled :

Voyons maintenant en activant « Adaptive Boost Technology » ce qui se passe et comment réagissent nos différents cœurs.

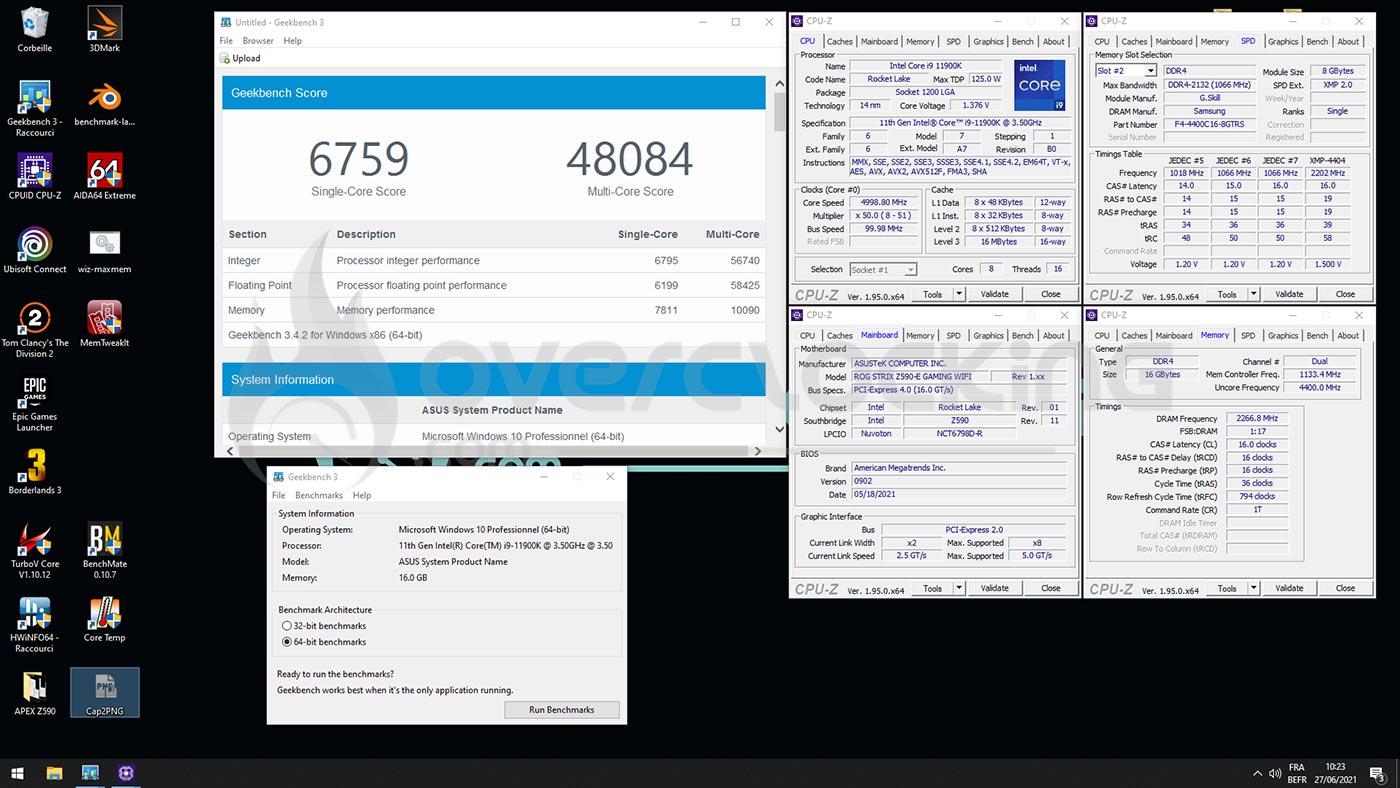

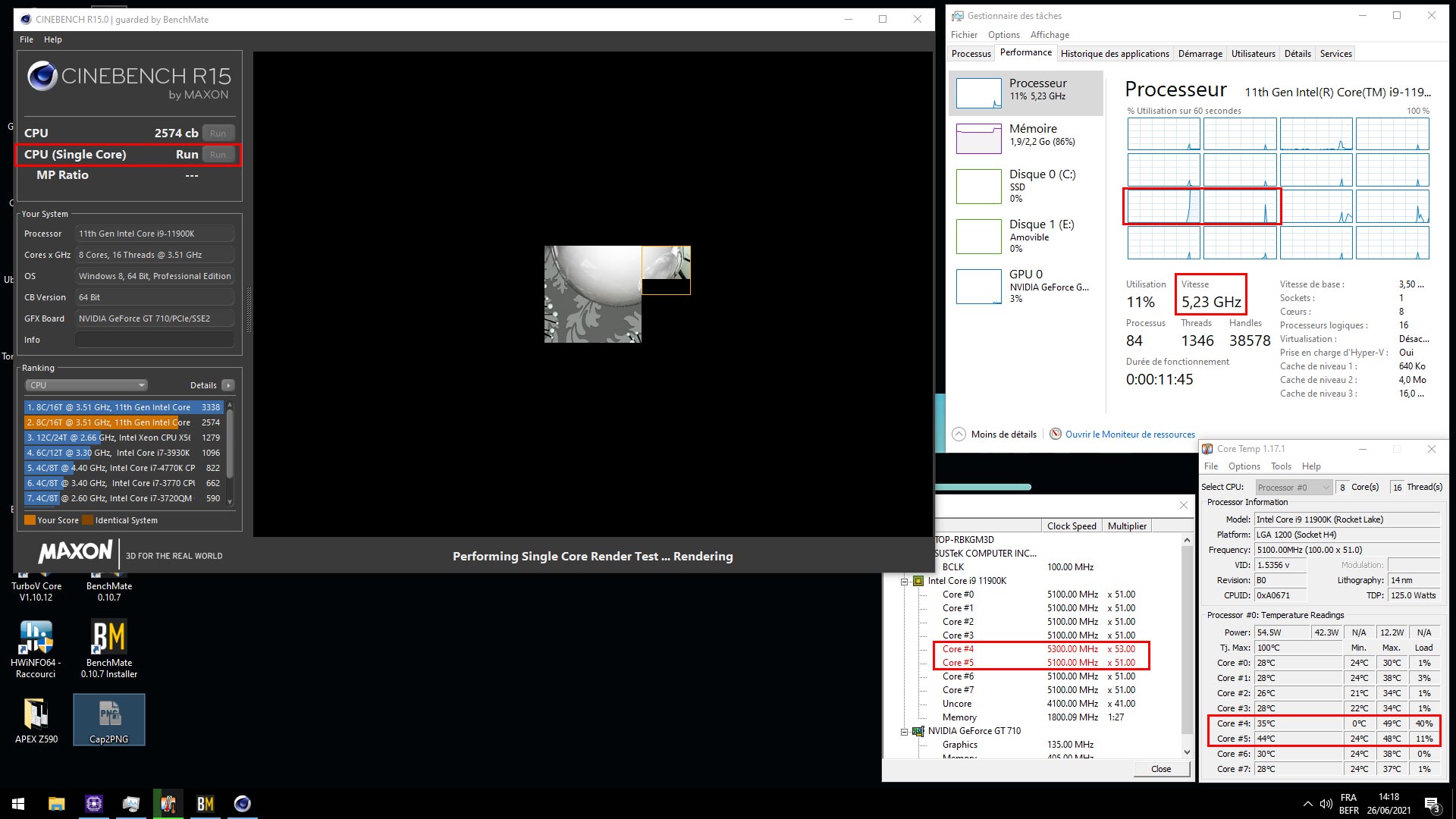

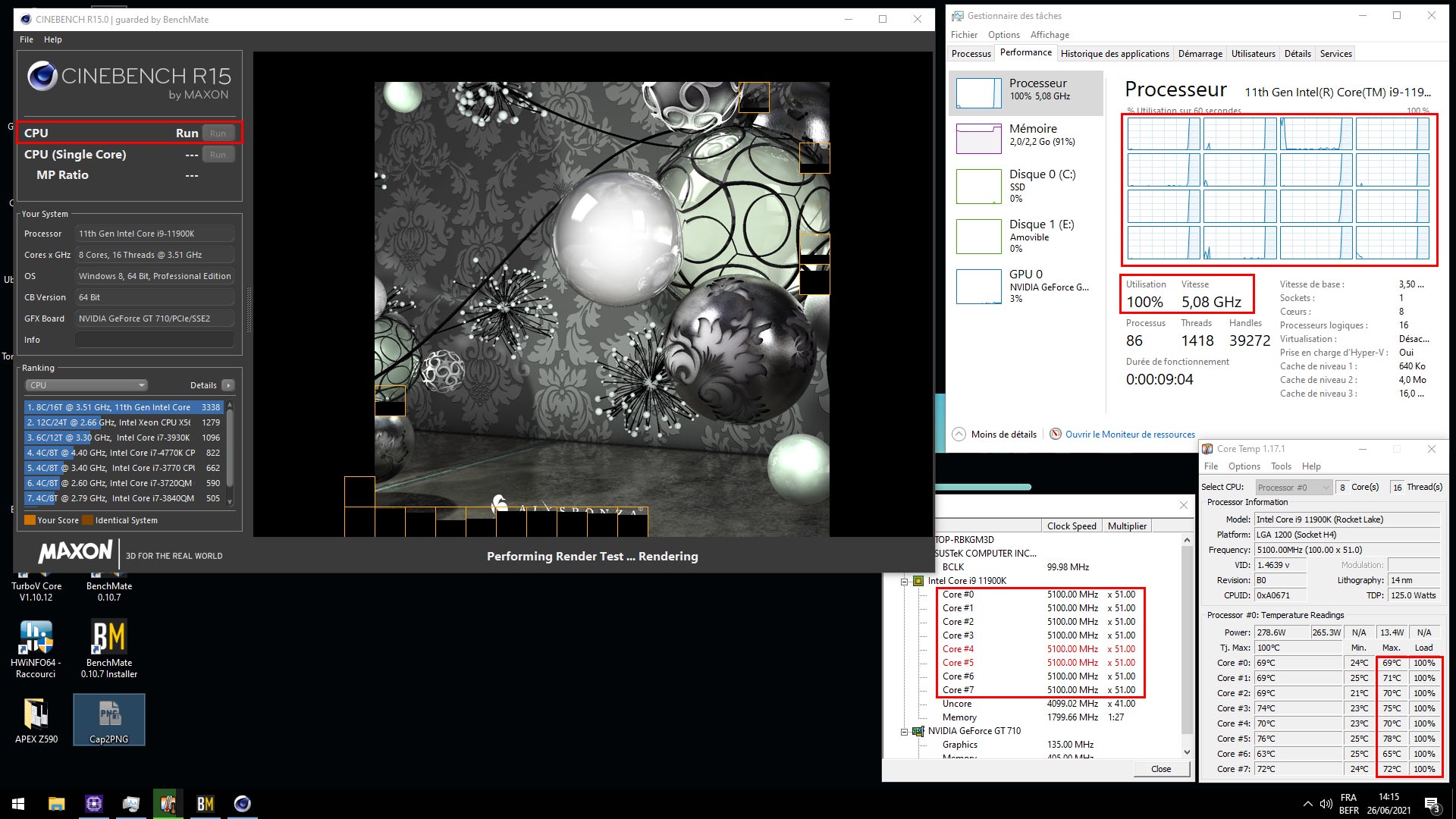

Pas de changement du côté du test en single-core puisque la fréquence est bien toujours de 5300 MHz. Par contre et c’est là que se situe la différence, sur le test multi-core, tous les cœurs sont à 5100 MHz à la place des 4800 MHz lorsque ABT est désactivé.
Un gain de 300 MHz ne se refuse pas si votre système de refroidissement est capable de l’encaisser. Maintenant, avec une tension en auto, la température et la consommation sont assez élevées et nous allons voir comment la diminuer lors de l’overclocking de ce processeur.

[nextpage title= »L’overclocking CPU : »]

Protocole :

Avant de débuter, il est nécessaire d’avoir un ou plusieurs scores de référence avec notre i9-11900K aux fréquences stock, c’est-à-dire, sans avoir réalisé aucune modification si ce n’est, avoir activé le profil XMP. Il est aussi très important d’avoir à portée de main une feuille qui va vous permettre de noter tous les tests que vous allez réaliser ainsi que les résultats ou échecs. Personnellement, j’ai des centaines de feuilles de mes tests sur lesquelles il m’arrive de retourner afin de savoir comment s’était comporté le processeur sur telle carte mère ou dans telle condition de tests. Ma petite bible à moi.

Pour de l’overclocking H24, il faudra bien sur prendre plus de temps pour affiner la tension afin de lui fournir le minimum nécessaire mais aussi de régler chaque cœur indépendamment si vous désirez profiter du max du max des performances.

Load-Line Calibration :

Comme vous pouvez le voir, la tension de départ est plus élevée qu’habituellement. En effet, j’opte souvent pour 1.20 volt alors qu’ici nous partons directement avec 1.40 volt.
Le vdroop est assez conséquent même en choisissant un Level 4 au niveau du BIOS, celui recommandé par Asus. Vous pourrez voir dans le tableau ci-dessus les différences entre la tension choisie, la tension au repos et la tension en charge.

Mes deux compères, Kansaï et Vertex, ont été confrontés à la même constatation. Il faudra donc être très attentif à ce point. La ROG Maximus Z590 Apex possède un atout majeur avec la présence de points de tension directement sur le PCB ce qui me permet de facilement faire des relevés. Ici, ce modèle d’entrée de gamme n’en dispose pas bien entendu, comme c’était aussi le cas sur la Hero.

Overclocking sous watercooling en étapes :

Comme à mon habitude, je vais débuter les tests en choisissant, via le BIOS, une fréquence de départ appliquée sur les 8 cœurs de cet exemplaire du i9-11900K. J’ai opté pour une fréquence de départ de 5000 MHz avec un coefficient multiplicateur de 50, un BCLK de 100 et une tension de 1.40 volt.

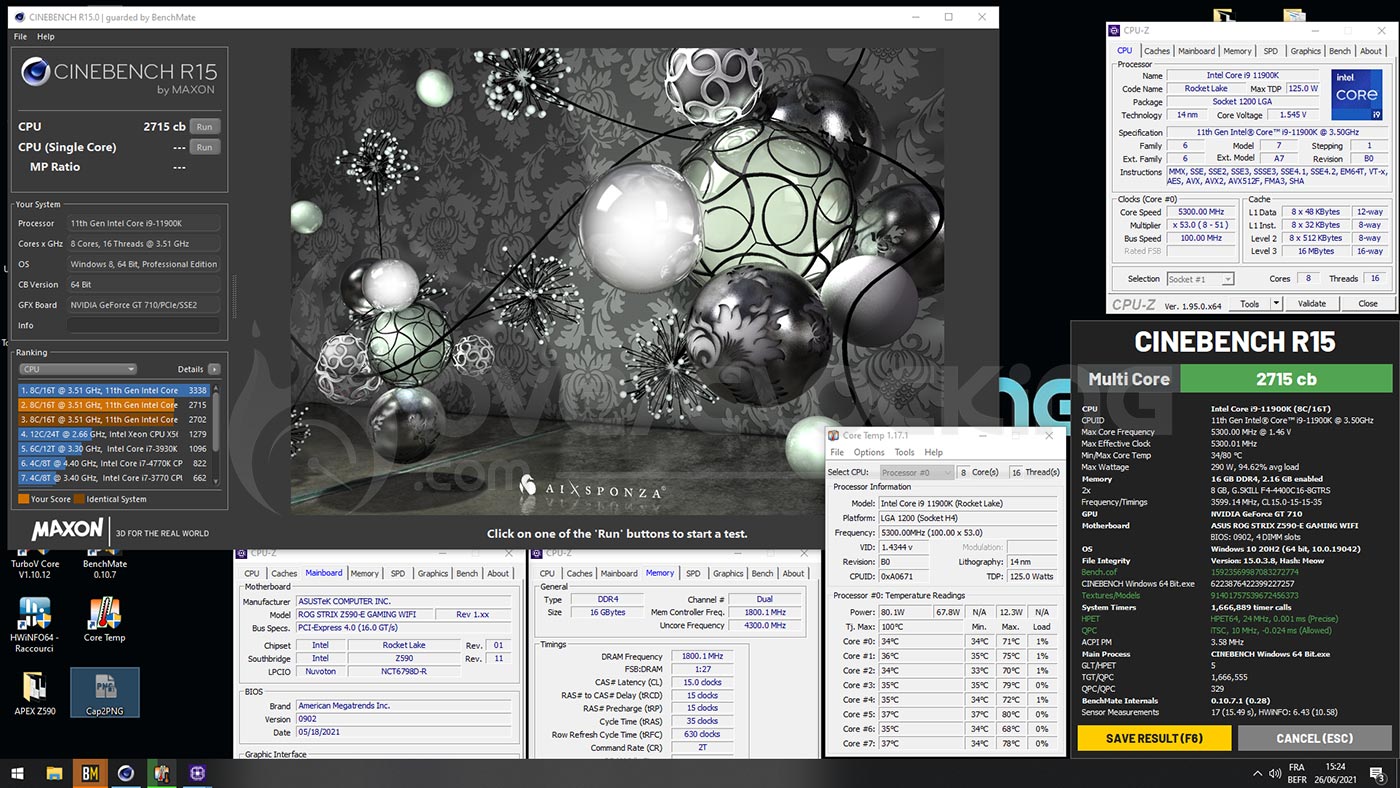

L’idée est ensuite, dans l’OS, de tester la stabilité sur plusieurs runs de Cinebench R15 multithread. Si c’est stable, j’augmente la fréquence d’un palier de 100 MHz tout en revérifiant la stabilité. Si le benchmark crashe, j’augmente la tension par palier de 0.05 volt afin de retrouver une stabilité permettant d’exécuter le benchmark. L’objectif est de se faire assez « rapidement » une idée de la fréquence max benchable.

Il est aussi très important d’avoir un score de référence sous Cinebench R15 en prenant soin de noter aussi la tension (vcore), la température max lors du benchs, la consommation ainsi que bien entendu, le score obtenu. Durant le benchmark, la fenêtre de Core Temp est ouverte ce qui a une légère incidence négative sur le score. Voici nos différents résultats.

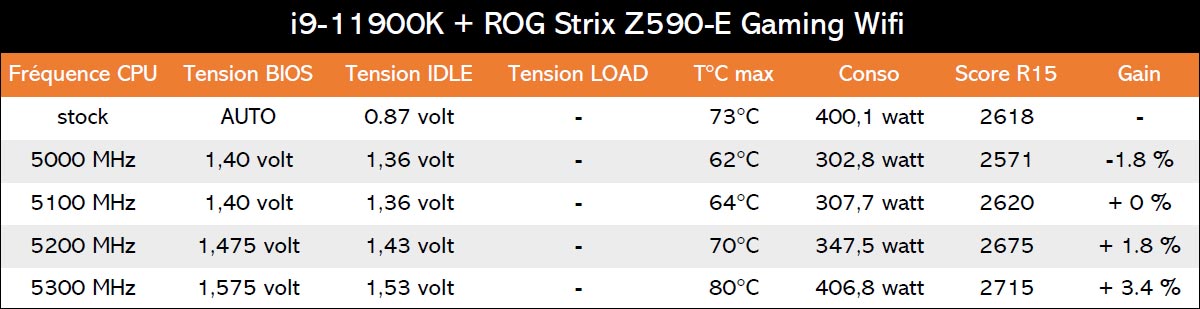

Ces résultats nous amènent à plusieurs constatations.
Tout d’abord, ce i9-11900K voit sa consommation grimper en flèche par rapport à la génération précédente. Par défaut, son score est équivalent à celui obtenu à 5100 MHz. Logique, puisque par défaut, avec ABT activé, les 8 cœurs en multi-threads sont à cette fréquence. Il est donc intéressant de modifier manuellement la tension afin de faire diminuer sa température ainsi que sa consommation.

Même si le gain n’est pas très important dans Cinebench R15, le fait de pouvoir atteindre 5300 MHz sur les 8 cœurs est une excellente chose même si par rapport à l’APEX, j’ai du augmenter légèrement la tension pour être stable à partir de 5200 MHz.
Voyons maintenant ce que va nous réserver l’overclocking mémoire avec cette nouvelle fonction de désynchronisation entre le contrôleur mémoire et la fréquence mémoire.

[nextpage title= »L’overclocking mémoire : « ]

Voilà très certainement l’un des changements majeurs et qui nous demandera encore quelques heures de tests afin d’en comprendre toutes les subtilités. Pour faire simple, on part sur quelque chose d’identique à ce qui se fait sur les plateformes AMD avec la possibilité de conserver une fréquence mémoire synchronisée avec le contrôleur mémoire sur le ratio 1:1 ou désynchronisée en ratio 1:2. En réalité, celle-ci se désynchronise automatiquement au-dessus de 3600 MHz.

Je vous invite à jeter un œil ici, dans notre article consacré aux Rocket Lake i9-11900K et i5-11600K afin de comprendre cette nouvelle option ainsi que découvrir son impact sur les performances.

L’overclocking mémoire :

L’idée va être de voir jusqu’où nous pouvons monter en fréquence ainsi que les performances obtenues dans Geekbench 3. Le kit que nous avons utilisé pour ces tests et celui que nous considérons comme celui de référence, le GKSill TridentZ Royal 4400 MHz CL16.
Voici d’ailleurs nos paramètres au sein du BIOS.

Comme il fallait s’en douter, c’est assez compliqué d’overclocker la mémoire sur ce modèle. Finalement, le meilleur score que nous avons pu obtenir est à 4533 MHz en 16-16-16-36 à 1.55 volt. Celui-ci nous permet d’obtenir un 10K en memory performance ! C’est donc plutôt une bonne nouvelle. La fréquence du CPU était de 5 GHz.

Si l’overclocking du processeur s’est déroulé sans encombre, c’est beaucoup plus délicat pour la mémoire et cela vous demandera beaucoup plus de temps pour affiner les performances. Nous travaillons d’ailleurs sur un protocole d’overclocking de la mémoire pour nos prochains tests de cartes mères, nous vous en reparlerons très bientôt. Nous en profitons pour vous dire que nous testerons dans les jours à venir le nouveau kit de chez GSKill, le Trident Z Royal Elite en 14-15-15-35 à 4000 MHz.

[nextpage title= »Le mot de la fin : « ]

Nous voilà arrivé au terme de l’examen de cette ROG Strix Z590-E Gaming Wifi. Asus propose avec cette ROG Strix Z590-E Gaming Wifi architecturée autour du chipset Z590, une excellente carte à destination des gamers, ultra complète et permettant aussi de profiter de l’overclocking pour les débutants qui désireraient franchir le pas.

En ce qui concerne son prix, celui-ci devrait se situer aux alentours des 400 euros, ce qui représente un budget non négligeable pour un modèle « Strix », mais, il est tout à fait possible de la trouver aux alentours des 325 euros et là, elle devient vraiment très intéressante. Pour nous, c’est vraiment le prix qui va la rendre compétitive face aux autres modèles. Si vous parvenez à l’acheter sous la barre des 325 euros, vous pouvez y aller les yeux fermés.

ROG Strix Z590-E Gaming Wifi

On a aimé :

• Un étage d’alimentation performant
• La possibilité d’utiliser de la mémoire haute capacité et haute fréquence
• La bonne surprise d’un overclocking automatique intelligent (AI Overclocking)
• Un prix correct pour ce modèle si vous cherchez bien !
• Le logiciel TurboV Core
• La présence de 4 emplacements SSD
• Une connectique ultra complète
• Un rétro-éclairage RGB discret, comme nous apprécions !

On aurait aimé :

• Un bouton physique de mise sous tension et reset
• Bénéficier de profils mémoires intégrés au sein du BIOS

Cette ROG Strix Z590-E Gaming Wifi, si vous la trouvez au alentours des 320 euros, il s’agit là d’un excellent choix pour une carte mère architecturée autour du chipset haut de gamme Z590. Elle dispose d’un design séduisant, de quatre emplacements SSD, d’une connectique ultra complète, d’un BIOS mature, d’un rétro-éclairage discret ainsi que de très bonnes capacité en overclocking pour ceux qui veulent se lancer pour la première fois. Les overclockeurs assidus lui préféreront le modèle APEX surtout pour l’overclocking de la mémoire.
