La ROG Crosshair X870E APEX :
L’architecture :
Cette ROG Crosshair X870E APEX est architecturée autour du dernier chipset AMD X870E annoncé lors du lancement des nouveaux processeurs AMD Ryzen 9000. AMD en a d’ailleurs profiter pour annoncer l’arrivée d’autres chipset dans les semaines à venir, avec les AMD X870, B850 et B840. Nous avons d’ailleurs testé dernièrement un exemplaire de la ROG STRIX B850-E Gaming WiFi dont le test se trouve ici. Comme vous l’aurez compris, le chipset X870E, qui équipe notre sample du jour est bien entendu le modèle haut de gamme d’AMD.
Le bundle :
La boite reprend un design que nous connaissons déjà bien et qui ne s’écarte pas de ce que nous avons l’habitude de rencontrer pour les cartes mères de la série ROG « Republic Of Gamers ». La face avant présente une finition noire mate avec des touches rouges et le nom du modèle gravé en relief pour donner un aspect premium.

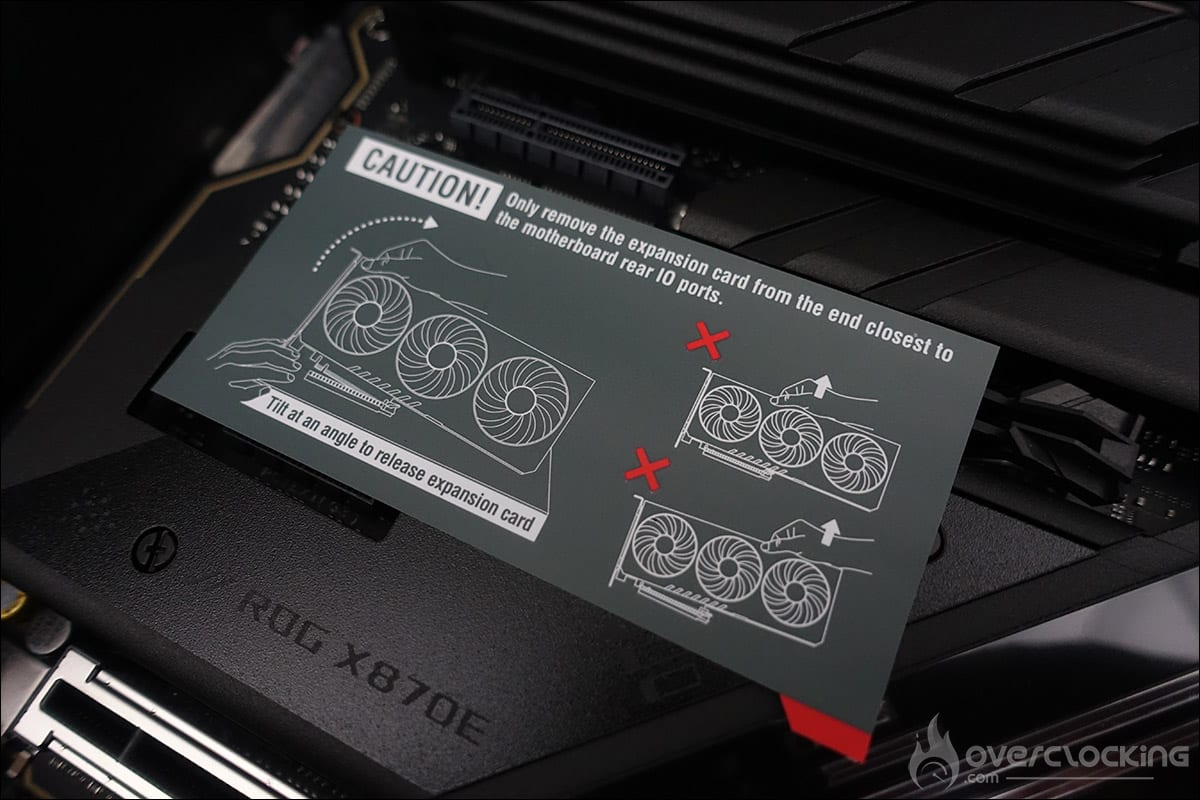

Dès l’ouverture de la boite, ROG met en avant les nouvelles technologies embarquées sur le PCB de cette Crosshair X870E APEX : « M.2 Q-Release », « M.2 Q-slide », « M.2 Q-Latch » et « Q-Release Slim ». ASUS a simplifié l’installation des disques NVMe avec ces fonctionnalités. Ces innovations permettent de clipser le NVMe et son dissipateur thermique sans avoir besoin de visser. Cela élimine donc les difficultés de positionnement des dissipateurs sur les pas de vis. Le « Q-Release Slim » permet de clipser et déclipser la carte graphique sans appuyer sur aucun bouton. Pour l’enlever, il suffit de tirer doucement le côté gauche de la carte graphique pour la déverrouiller automatiquement. ASUS ayant connu quelques soucis avec ce système, un imposant stickers redonne les infos pour manipuler correctement votre carte graphique.

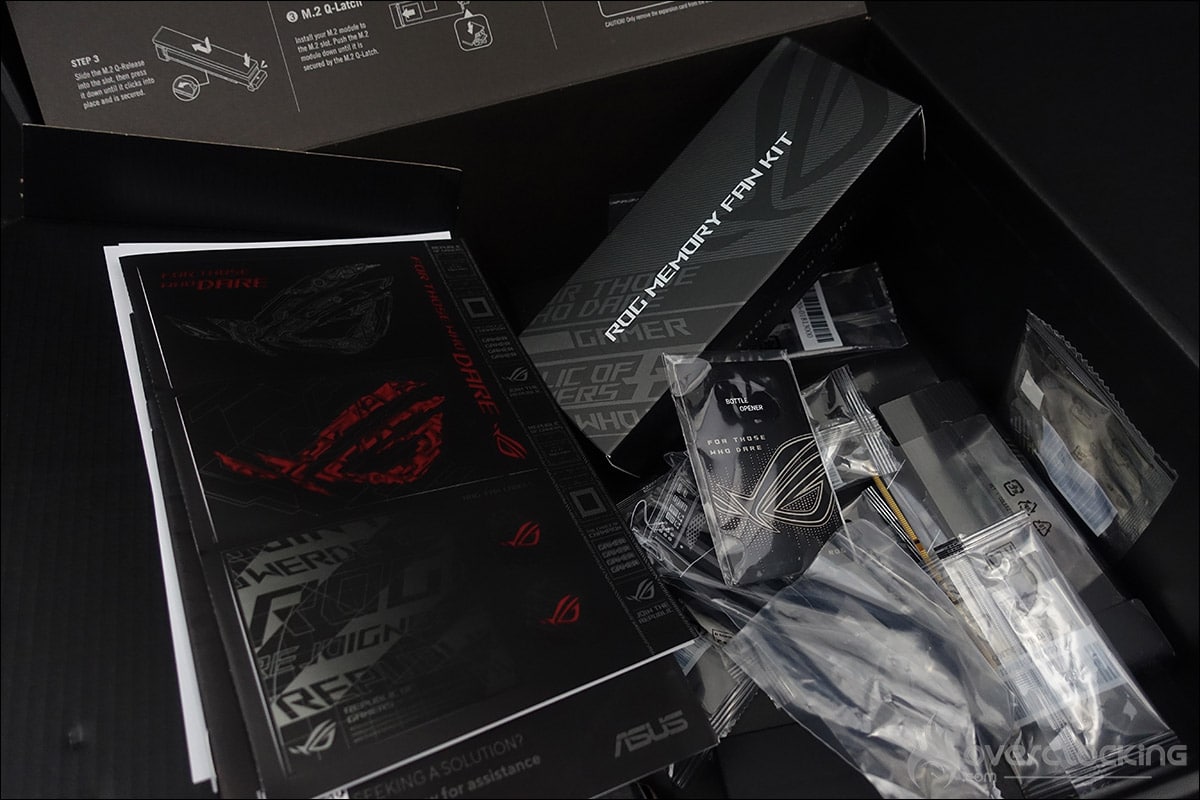

Un petit tour par le bundle de cette ROG Crosshair X870E APEX afin de voir si celle-ci bénéficie « d’accessoires particuliers ». On retrouve un bundle ultra complet, avec peut-être un élément qui sort toujours du lot, un décapsuleur ROG, les Belges ont enfin été entendu. L’autre élément intéressant, pour les overclockeurs, est le ventilateur « ROG Memory Fan Kit » qui assurera une circulation d’air sur vos barrettes mémoires.
Hormis cela, les autres accessoires sont : un câble d’extension ARGB RGB, quatre câbles SATA 6Gb/s, une antenne WiFi, un Q-connector, deux M.2 Q-Latch, trois M.2 Q-Slide, cinq M.2 pads, un stickers ROG, une carte ROG et une clé USB et un guide démarrage rapide.
Le socket AM5 toujours présent :

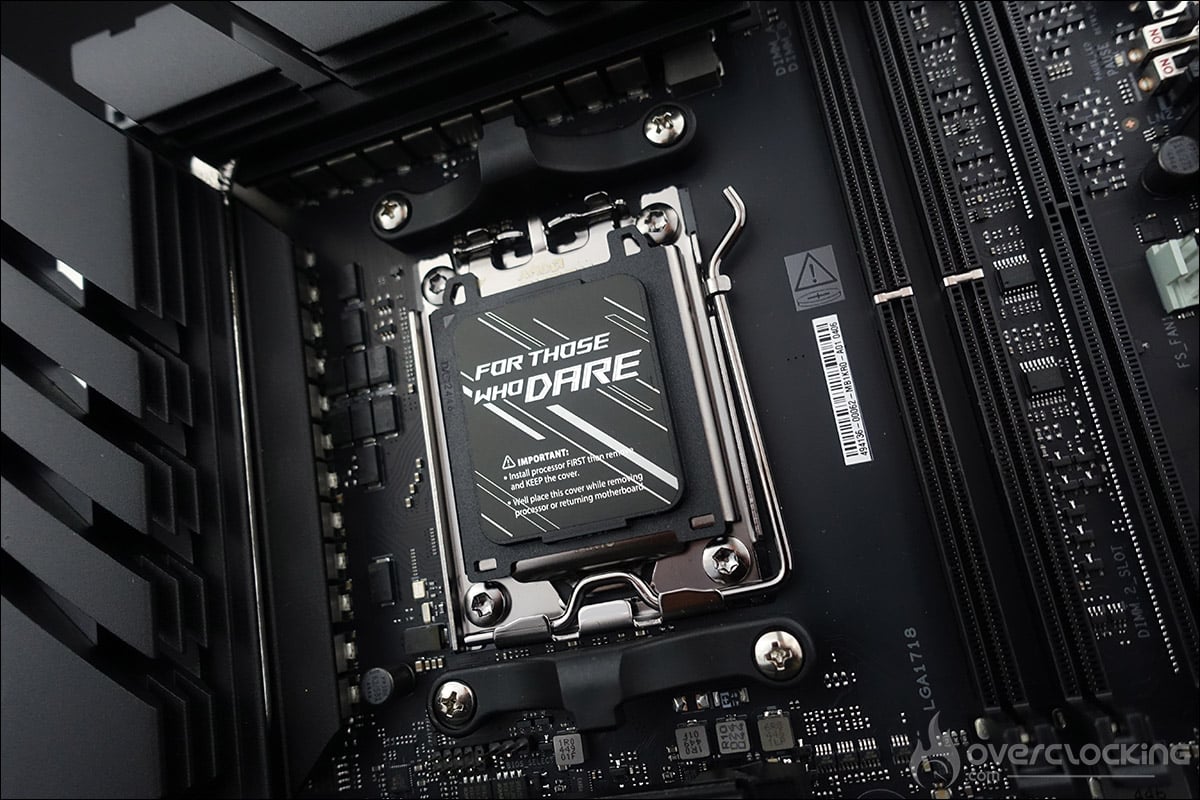

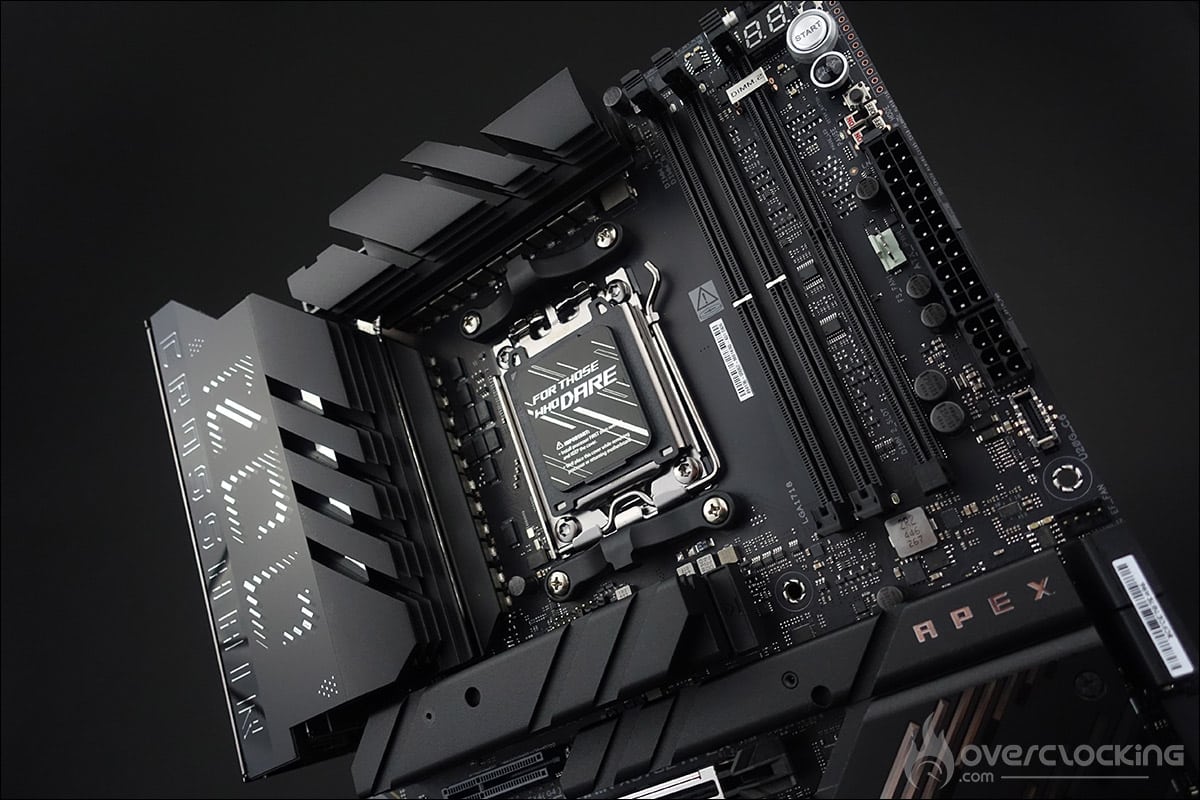

Pas de changement en ce qui concerne le socket AM5, AMD continue de conserver celui-ci et annonce d’ailleurs une compatibilité prévue jusqu’au minimum en 2027. Adieu le socket AM4 PGA (Pin Grid Array) dans lequel vous veniez enfourcher votre processeur et place au socket LGA (Land Grid Array). Le changement s’est opéré depuis les processeurs AMD Ryzen 7000 à cause du nombre plus important de broches sur les Ryzen 7000 (1718).
AMD, avec le socket AM5, conserve une plaque arrière déjà présente pour le socket AM4. Les 4 trous extérieurs qui maintiennent le système de rétention afin de fixer votre système de refroidissement sont toujours présents. L’entraxe entre ces 4 trous est identique au socket AM4, donc vous pourrez encore utiliser votre système de refroidissement.

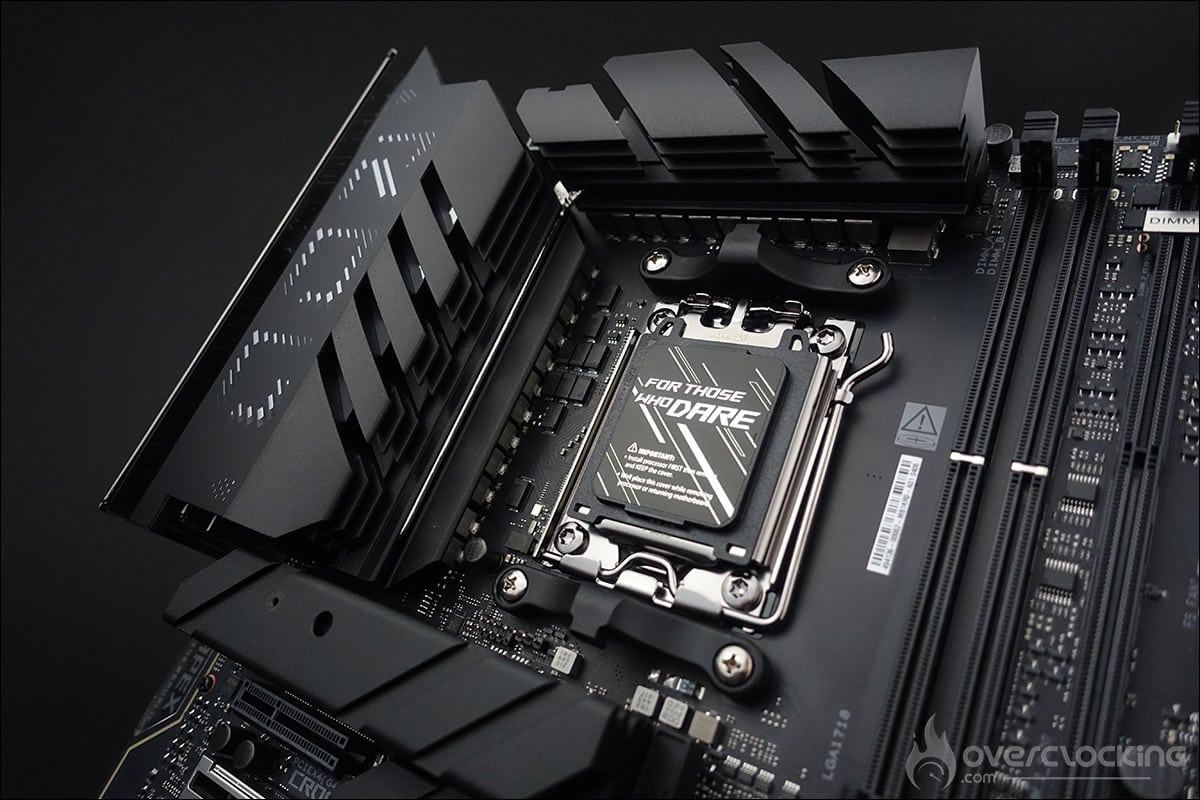

AMD va plus loin et ajoute 4 trous supplémentaires qui serviront à maintenir le socket AM5 en place, mais aussi à tenir la plaque arrière en place. Celle-ci ne devrait donc plus être démontée comme sur la génération précédente. Le mécanisme de verrouillage dispose d’un cadre de renfort, d’un cadre de force et d’un loquet. Une fois votre Ryzen 7000/9000 placé en respectant la position, il suffira de fermer le loquet afin de maintenir celui-ci en place.
Les différents radiateurs :

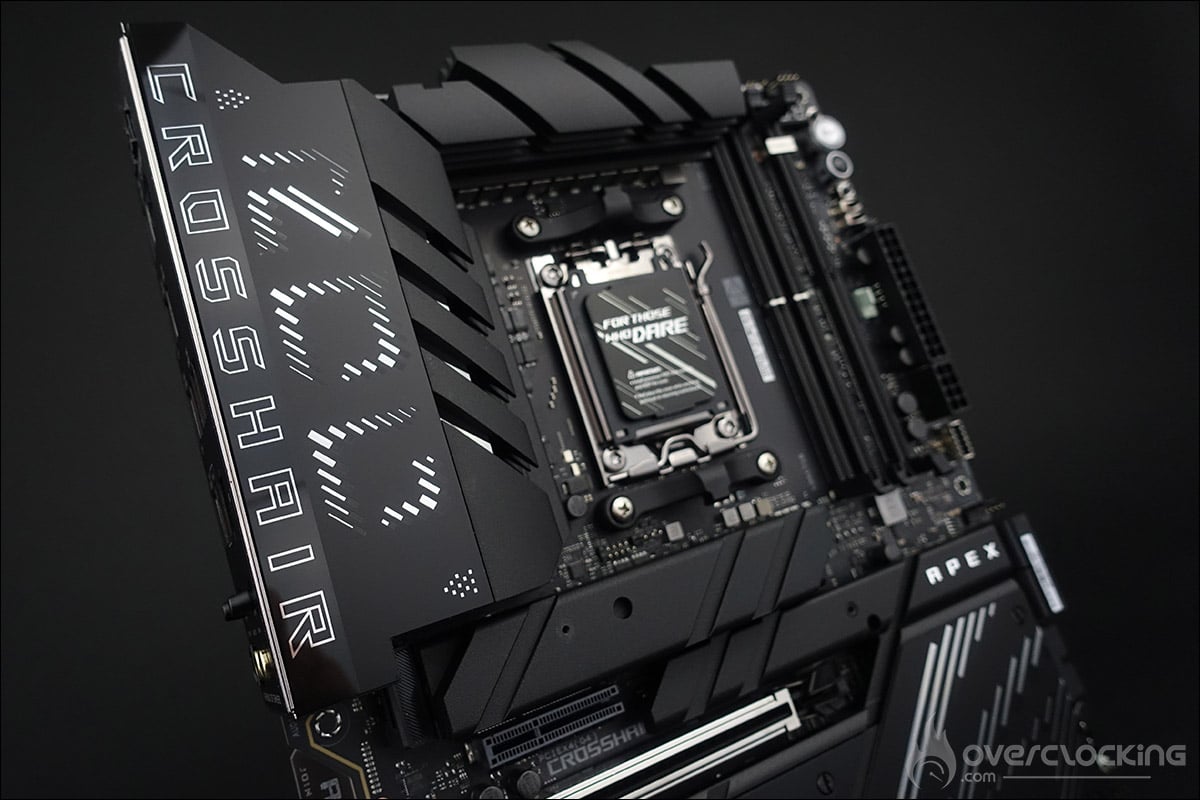

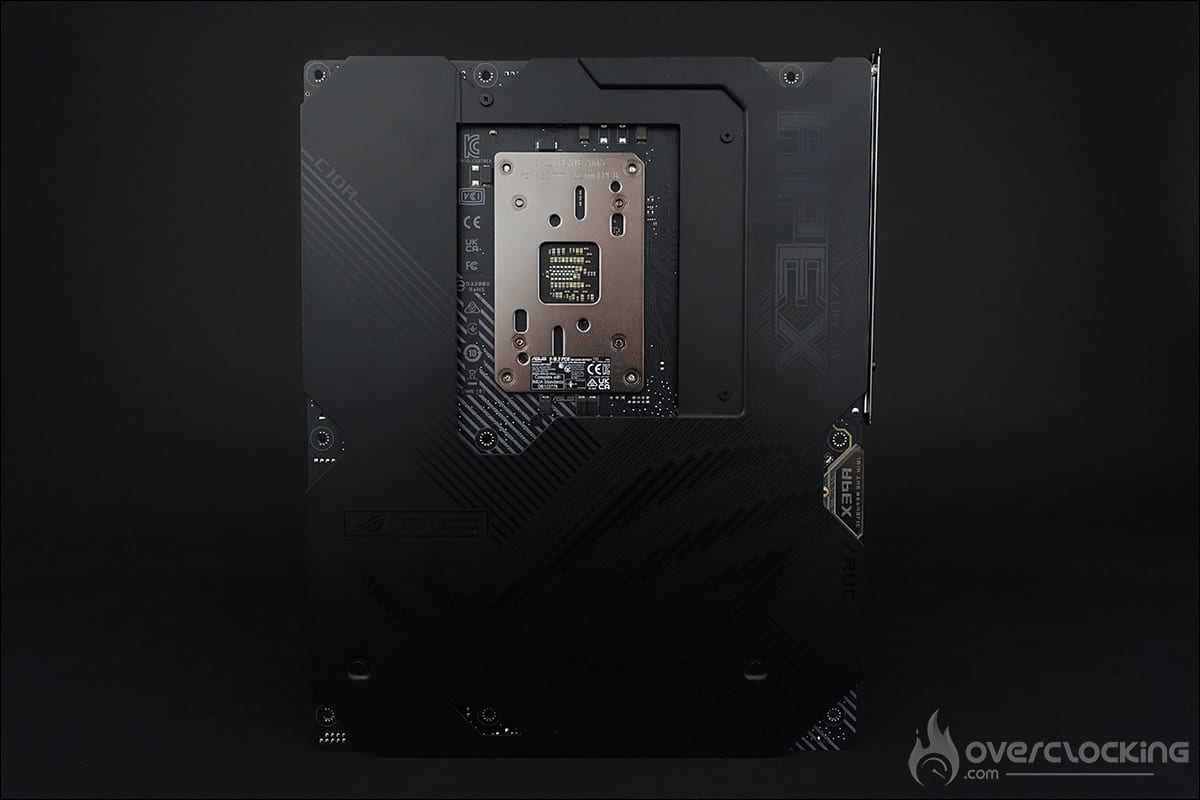

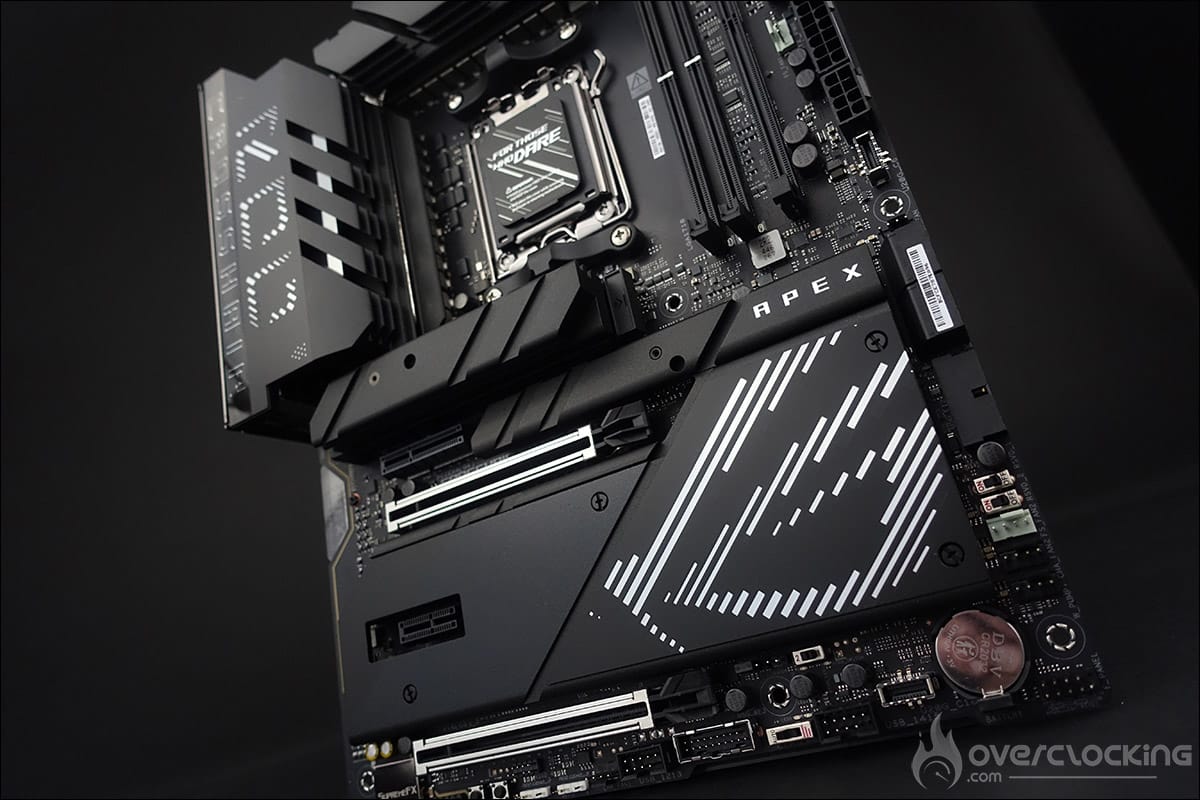

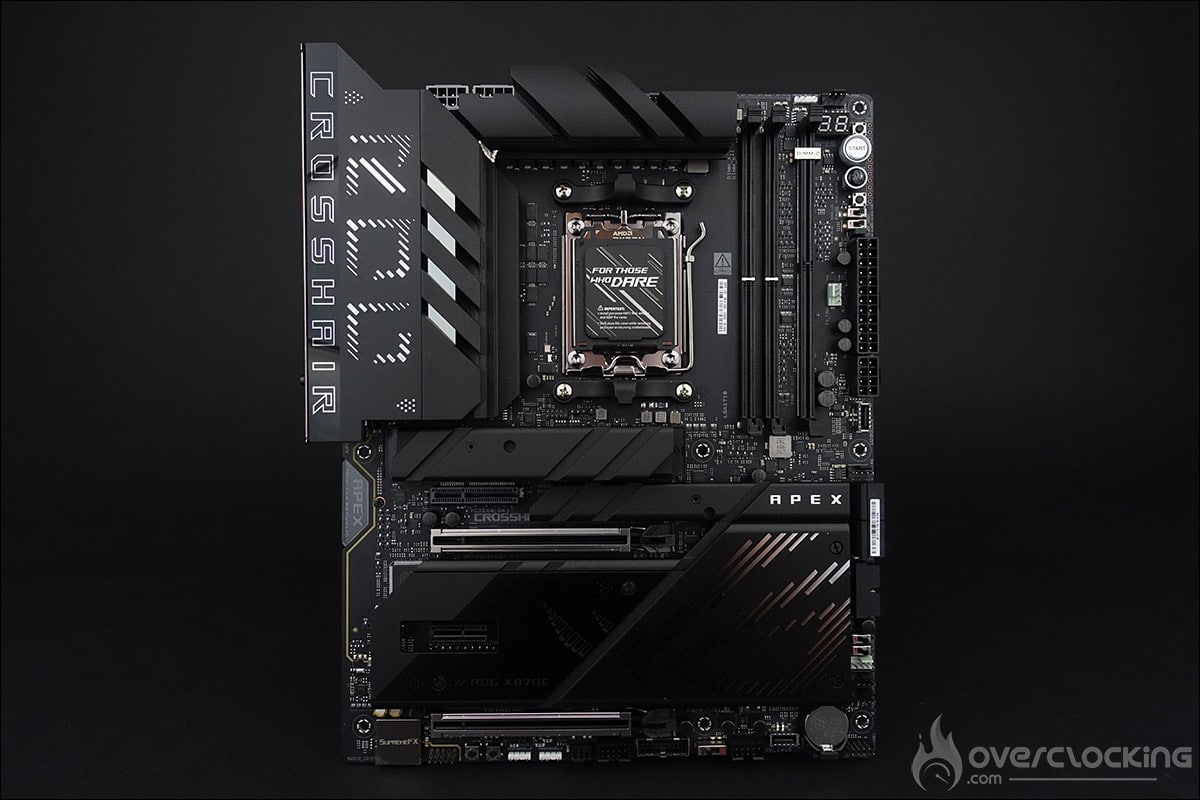

Les dimensions de la carte sont de 305 mm x 244 mm, ce qui correspond au format ATX. Les couleurs dominantes sur le PCB sont le noir et le gris, ce qui ne change en rien par rapport à la génération précédentes des modèles ROG X670E. Pas de révolution donc sur ce modèle et présence aussi d’une « armure » sur l’arrière du PCB dont le but est d’optimiser le refroidissement avec des pads thermiques placés au niveau de l’étage d’alimentation.

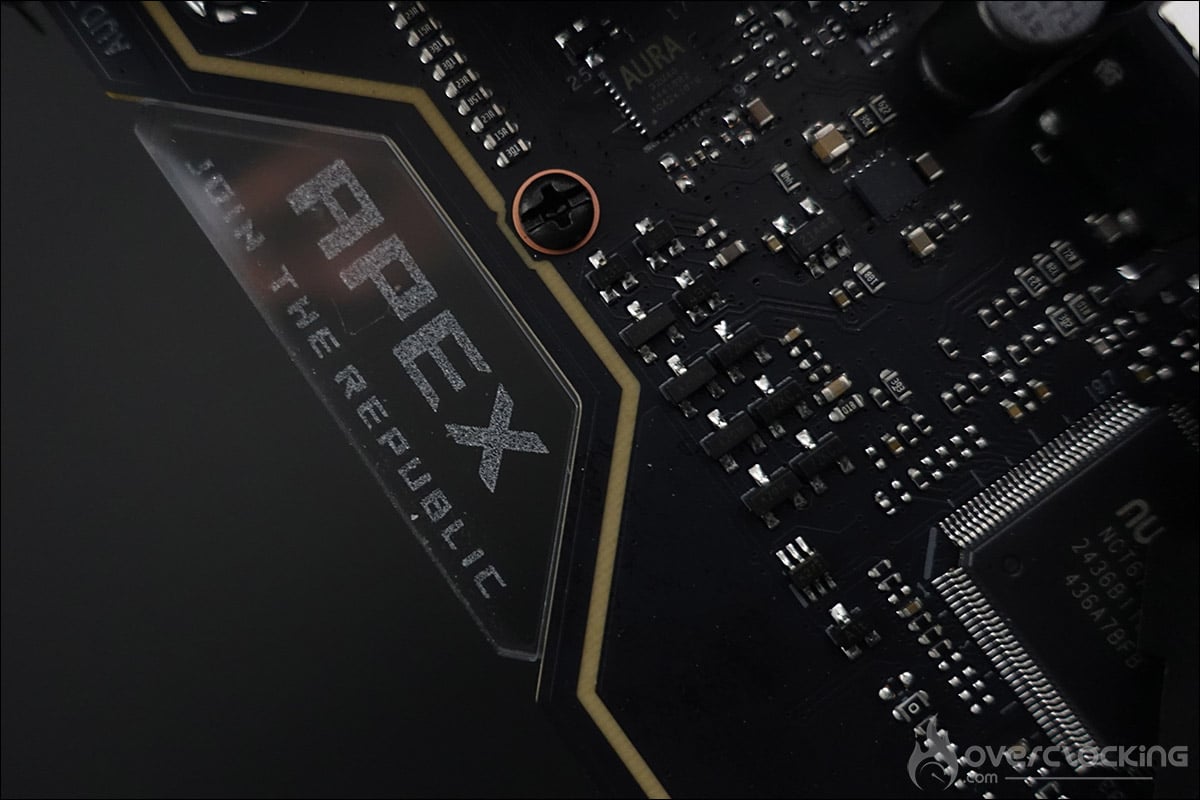

Le cache dispose d’un léger rétroéclairage marqué par quatre bande de couleur. Vous pourrez personnaliser le rendu des initiales via l’application « Aura Sync ». Nous sommes ici sur un système entièrement passif, c’est-à-dire qui n’utilise aucun ventilateur pré-installé sur la carte mère. La seconde zone disposant d’un rétroéclairage, est la partie transparente, une découpe habituel de la série « APEX » où l’on retrouve l’inscription « APEX Join The Republic ».

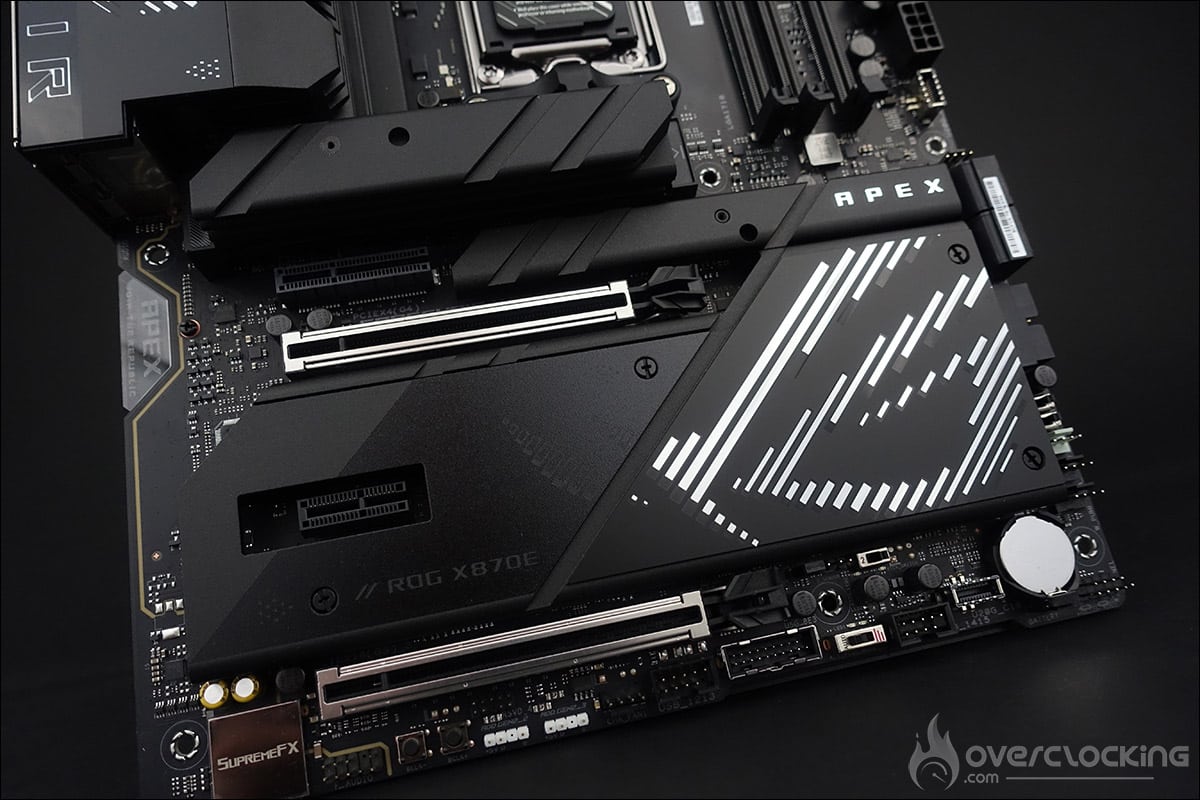

Le quatrième radiateur est celui qui recouvre le chipset ainsi que les emplacements SSD. La hauteur de ce dernier est faible, afin de permettre facilement la mise en place des cartes graphiques. Le logo ROG en relief vient recouvrir ce large radiateur et palier l’absence de rétroéclairage RGB sur cette zone.
Le support de la DDR5 et des fréquences plus hautes :

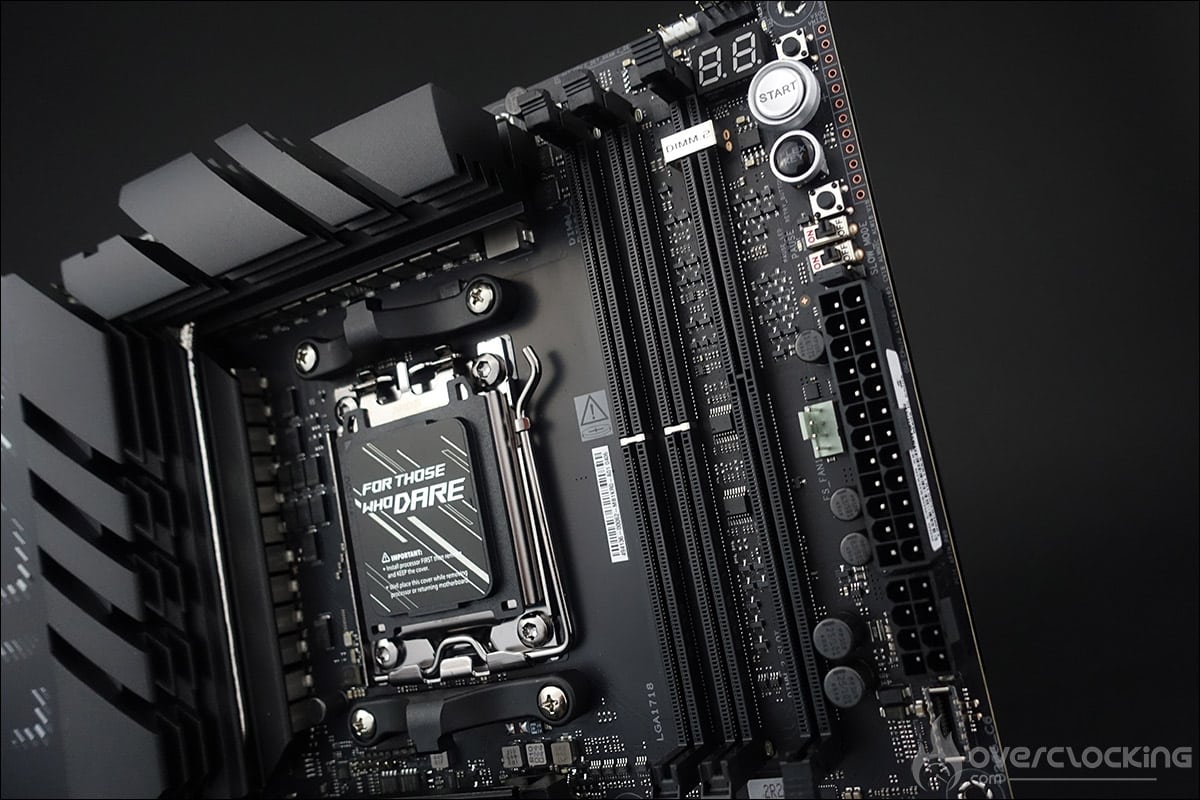

Si le support de la DDR5 est assuré depuis l’arrivée des cartes mères AM5, celui-ci s’améliore puisque grâce aux nouveaux BIOS, ROG annonce un support des kits mémoires en fonction du processeur utilisé : 8200+MT/s(OC) avec les Ryzen 9000, 9600+MT/s(OC) avec les Ryzen 8000 et 8000+MT/s(OC) avec les Ryzen 7000. La capacité maximale supportée est de 128 GB. La Crosshair X870E APEX dispose de deux emplacements mémoires afin d’optimiser l’overclocking mémoire.
Nous avions d’ailleurs vu débarquer la technologie « EXPO » sur la génération précédente. Il s’agit d’une alternative au profil XMP sur les modèles INTEL. Pour rappel, ce profil permet, via le BIOS, d’activer automatiquement les caractéristiques de votre kit mémoire : la fréquence, les timings ainsi que la tension.
Cinq emplacements SSD M.2 et le support du PCIe 5.0 :

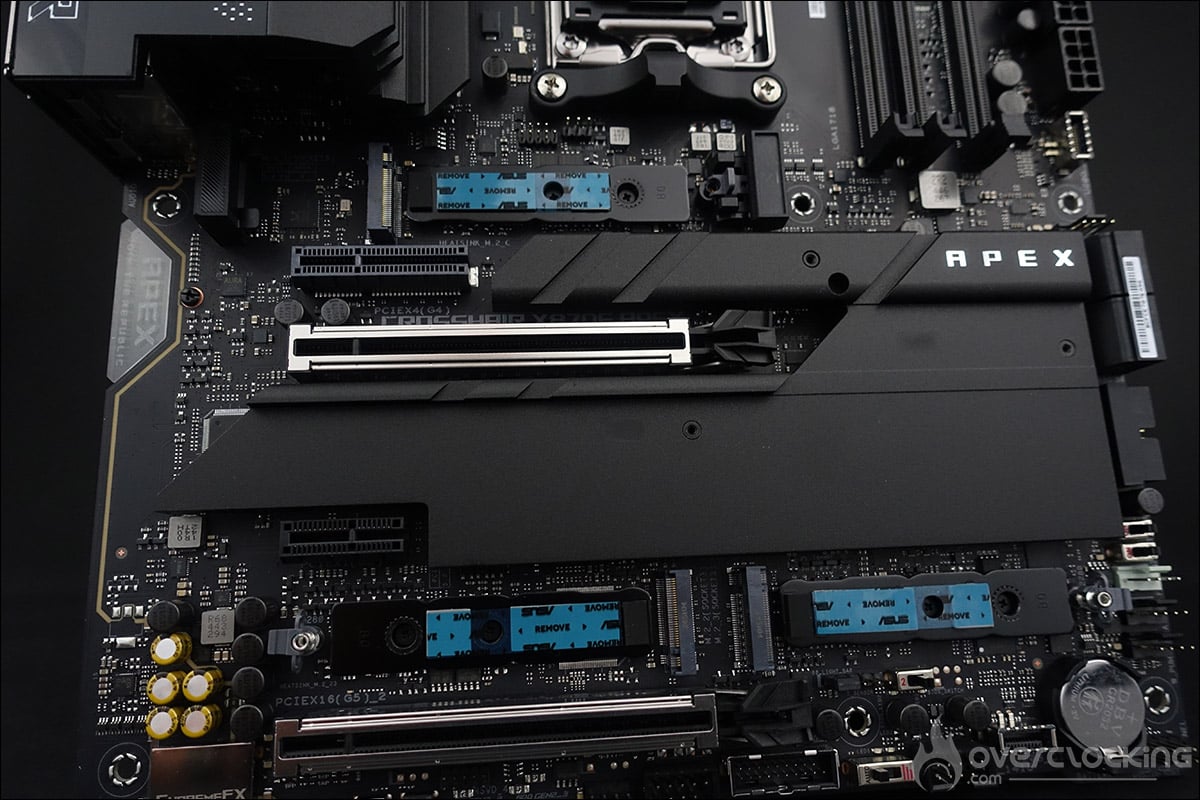

Le moins que l’on puisse dire, c’est qu’il y a de la place sur le PCB, puisque nous retrouvons pas moins de cinq emplacements. Le premier bénéficie de la technologie « M.2 Q-Release » qui permet de retirer le radiateur avec juste une pression du doigt. Sous celui-ci se trouve un premier emplacement apte à accueillir un SSD M.2 de type 2242/2260/2280 compatible PCIe 5.0 x4.
Lorsque vous dévisser les 4 vis de la plaque en aluminium noire, deux nouveaux emplacement font leur apparition. Vous pourrez ainsi bénéficier, en plus, de deux emplacements SSD M.2 de type 2242/2260/2280 compatible PCIe 5.0 x4. ASUS propose aussi un adaptateur qui va vous permettre d’utiliser des SSD M.2 compacts PCIe 4.0 x4.
En ce qui concerne les ports PCIe, ils sont au nombre de deux, câblés en PCIe 5.0 x16 (x16 ou x8/x8) et compatible avec le « Q-Release Slim ». Ce dispositif permet de clipser et déclipser la carte graphique sans appuyer sur aucun bouton. Pour l’enlever, il suffit de tirer doucement le côté gauche de la carte graphique pour la déverrouiller automatiquement. On retrouve aussi un PCIe 4.0 x4 et un PCIe 3.0 x1.
