Le PCB et les connectiques :
Les outils pour clocker :
Débutons avec les éléments insérés sur le PCB et qui peuvent s’avérer être des outils intéressants pour les overclockeurs. Ils sont quasiment inexistant sur ce modèle au vue de son positionnement dans la gamme MSI. Il n’existe par exemple pas de boutons physique power ni de reset, chose un peu regrettable en 2022 surtout que le coût ne doit pas être un frein à son intégration.
- Le Debug Code Led : permet d’afficher un code qui correspond au composant responsable de l’erreur lors du boot. Ceux-ci s’affiche à présent sur l’écran OLED et la liste des codes se trouve au sein du manuel.
- Le EZ Debug LED : 4 diodes (CPU – DRAM – VGA – BOOT) qui permettent de diagnostiquer les erreurs lors du boot de la carte. Si l’une d’entre elle reste allumée, c’est que le composant qui lui correspond pose problème.

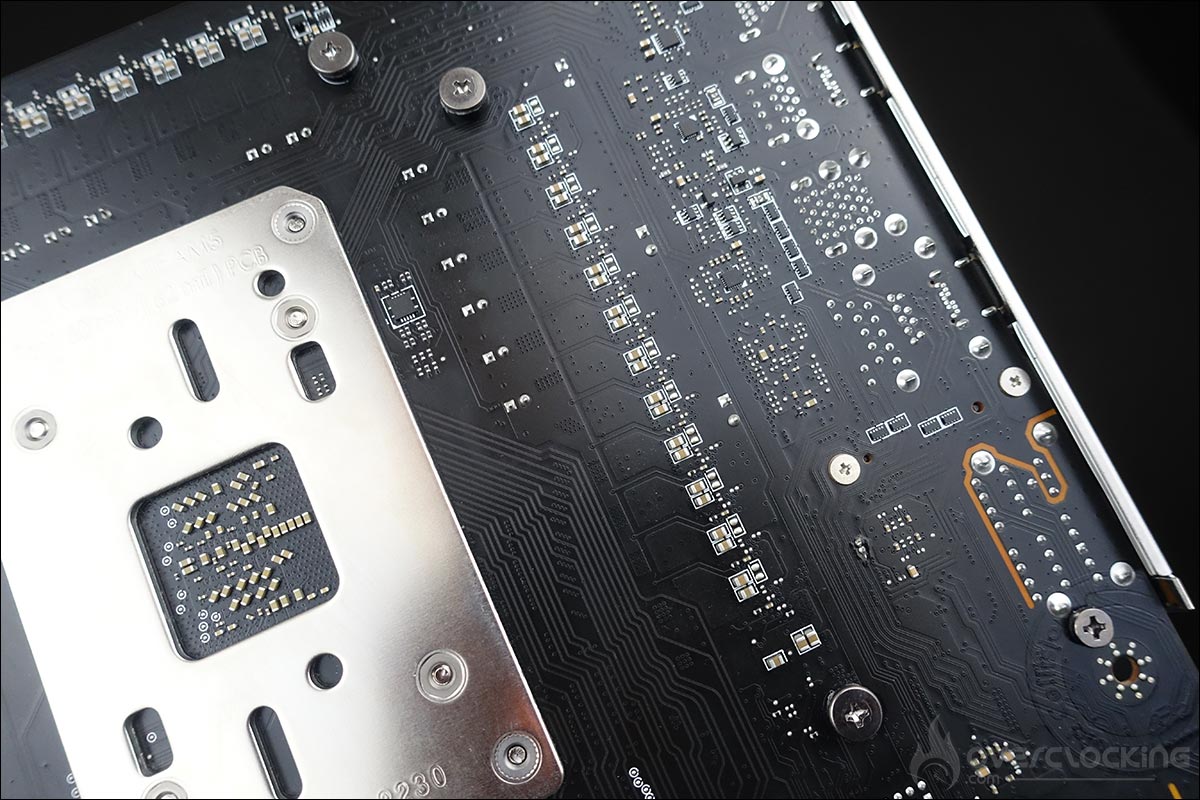

Le PCB de cette MSI MPG X670E Carbon Wifi :

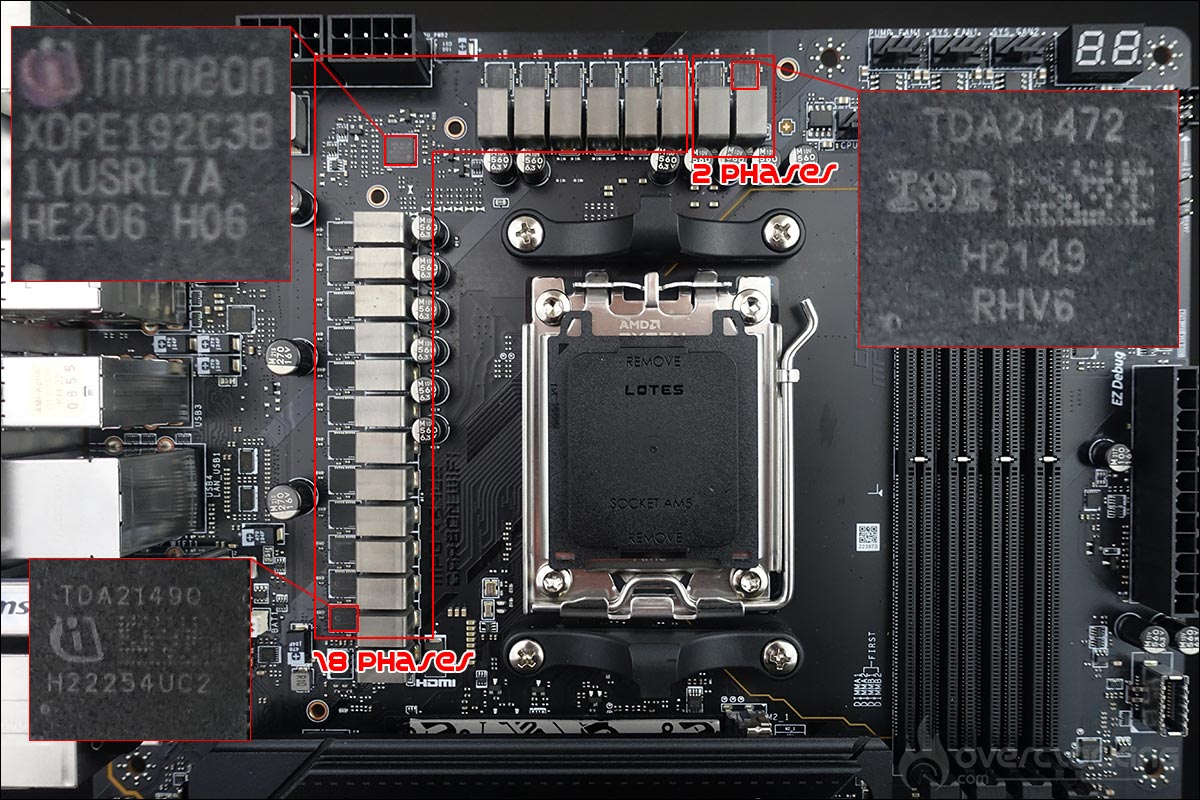

Notre MSI MEG X670E Carbon Wifi est équipée du contrôleur se base sur une alimentation en 18 + 2 + 1. La partie en charge du CPU se compose de 18 phases et sur ce modèle, aucun doubleur, mais attention les phases sont placées en parallèles : elles sont donc réellement au nombre de 9. Le contrôleur est une puce Infineon XDPE192C3B.
Les 18 mosfets sont quant à eux tous des TDA21490 de 90A groupés en parallèles par phase et ainsi permettre de les dédoubler sans avoir recours à un doubleur. Les mosfets dans les étages de puissance génèrent le plus de chaleur car ils sont responsables de la conversion de tension et de la livraison au CPU à partir du connecteur EPS 12 volts.
Une connectique ultra complète :

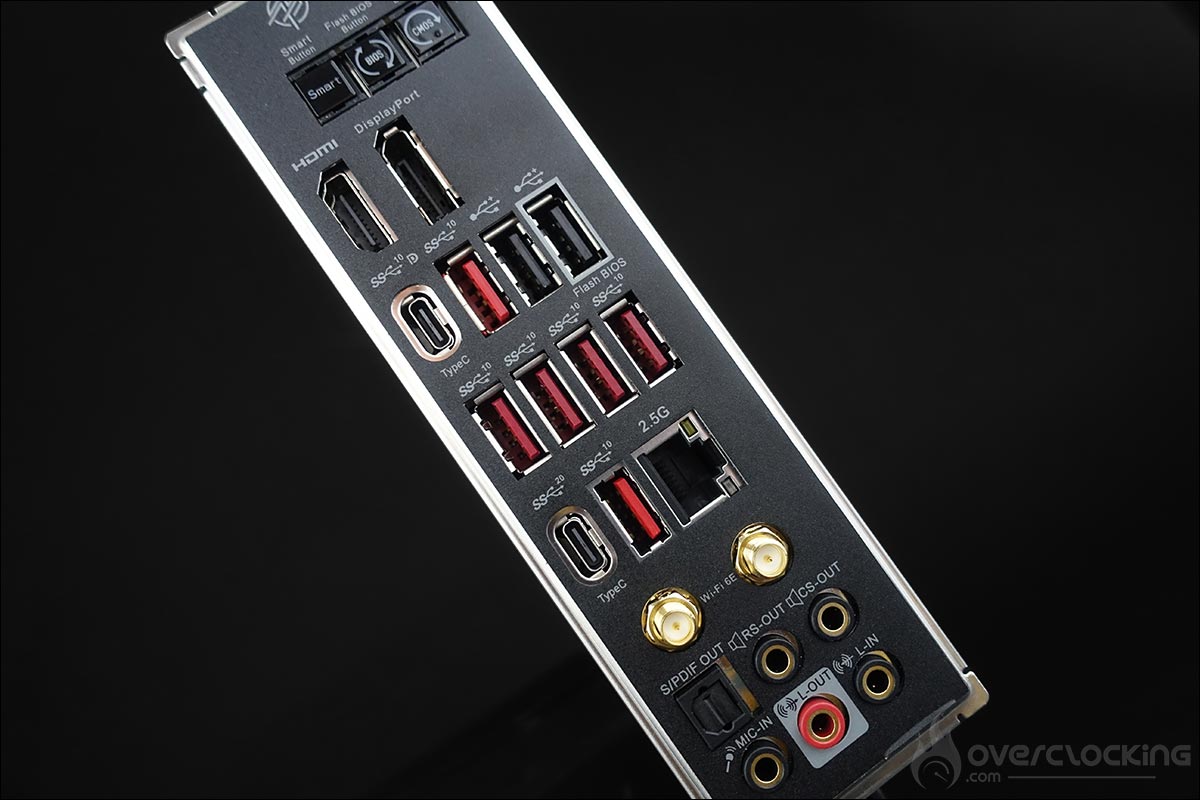

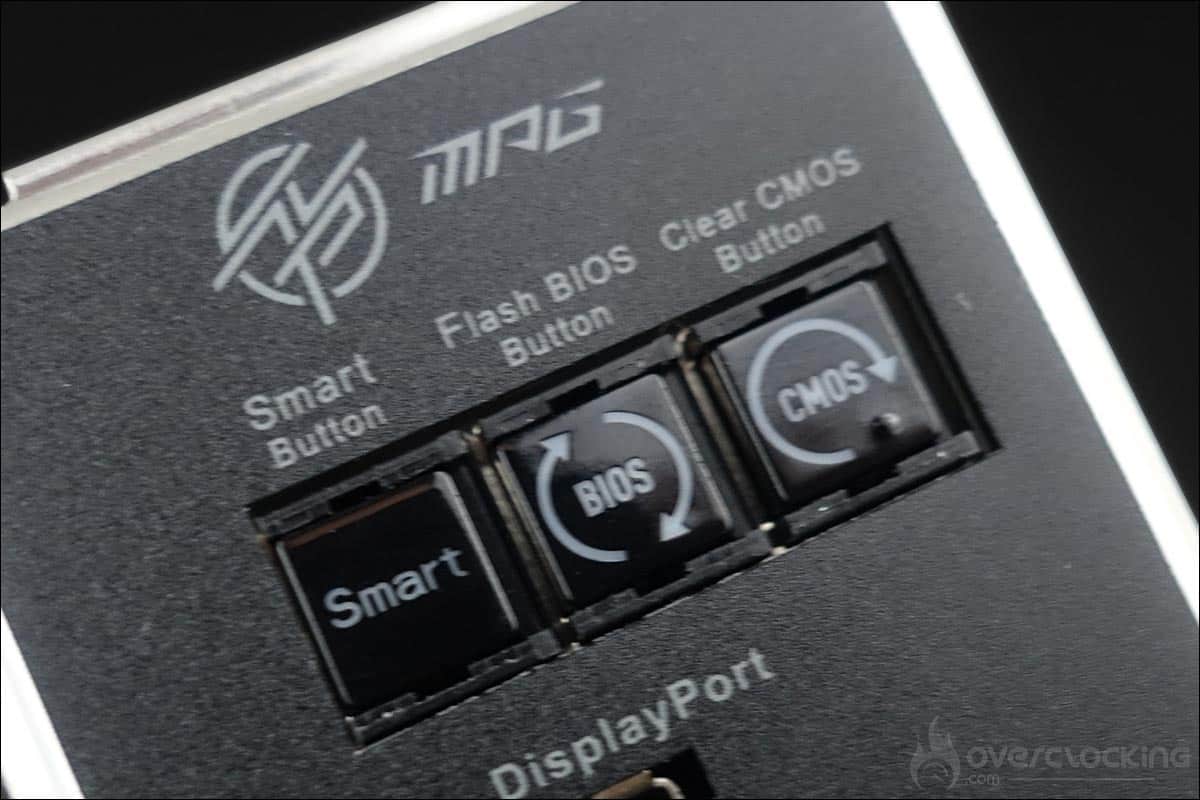

La façade arrière dispose des éléments suivants. Tout d’abord le bouton permettant de flasher le bios à partir d’une clé USB, ainsi que le Clear CMOS et le Smart Button. Au niveau des ports USB, cette MSI MEG X670E Carbon Wifi dispose d’un port HDMI et d’un Displayport. On retrouve également deux USB 2.0, six USB 3.2 Gen 2 10Gbps (Type-A), un USB 3.2 Gen 2×2 20Gbps (Type-C) et un USB 3.2 Gen 2 10Gbps (Type-C Display port).
Pour terminer les différentes sorties audio ainsi que le ports réseau (2.5G). On retrouve ensuite les supports d’antennes pour le Wi-Fi dual band. Enfin, la partie audio est assurée par une puce Realtek ALC4080.
