Test : MSI MPG X570S CARBON EK X

[nextpage title= »Introduction : « ]

Ce n’est pas la première collaboration entre les deux marques puisqu’une version de la MSI MPG en Z490 avait vu le jour ainsi qu’une version Z590 que nous avions testé en avril dernier. Ici, c’est partie remise avec un modèle, toujours de la série « Carbon » mais sur le dernier chipset d’AMD, le X570S. Cette carte est disponible directement sur le site de EK au tarif de 559 euros. Le X570S est la dernière mouture du chipset X570 qui se distingue par une diminution de la tension et de la consommation permettant de l’associer à un refroidissement passif ne nécessitant plus un ventilateur afin de dissiper la chaleur.

Nous en profitons aussi pour remercier EK et MSI pour nous avoir offert l’opportunité de tester une seconde carte née de l’union de ces deux marques avec cette MSI MPG X570S Carbon EK X.

[nextpage title= »MSI MPG X570S CARBON EK X : « ]

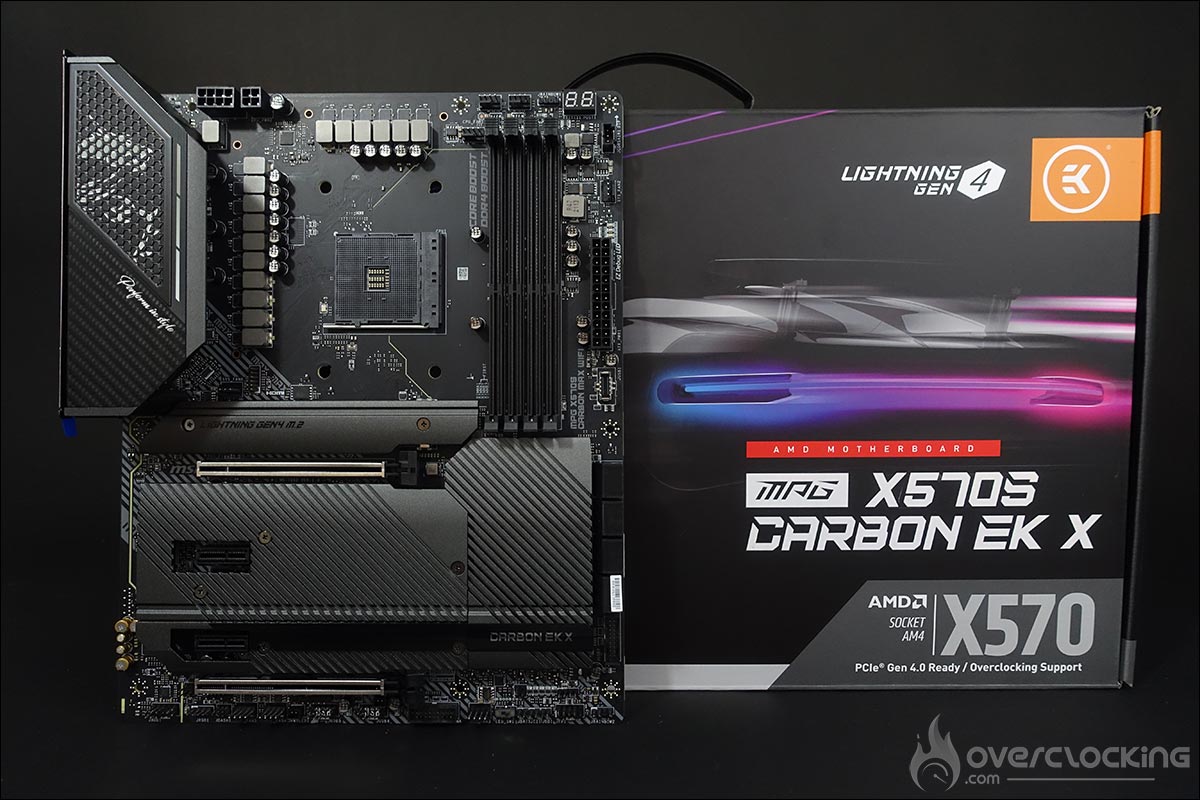

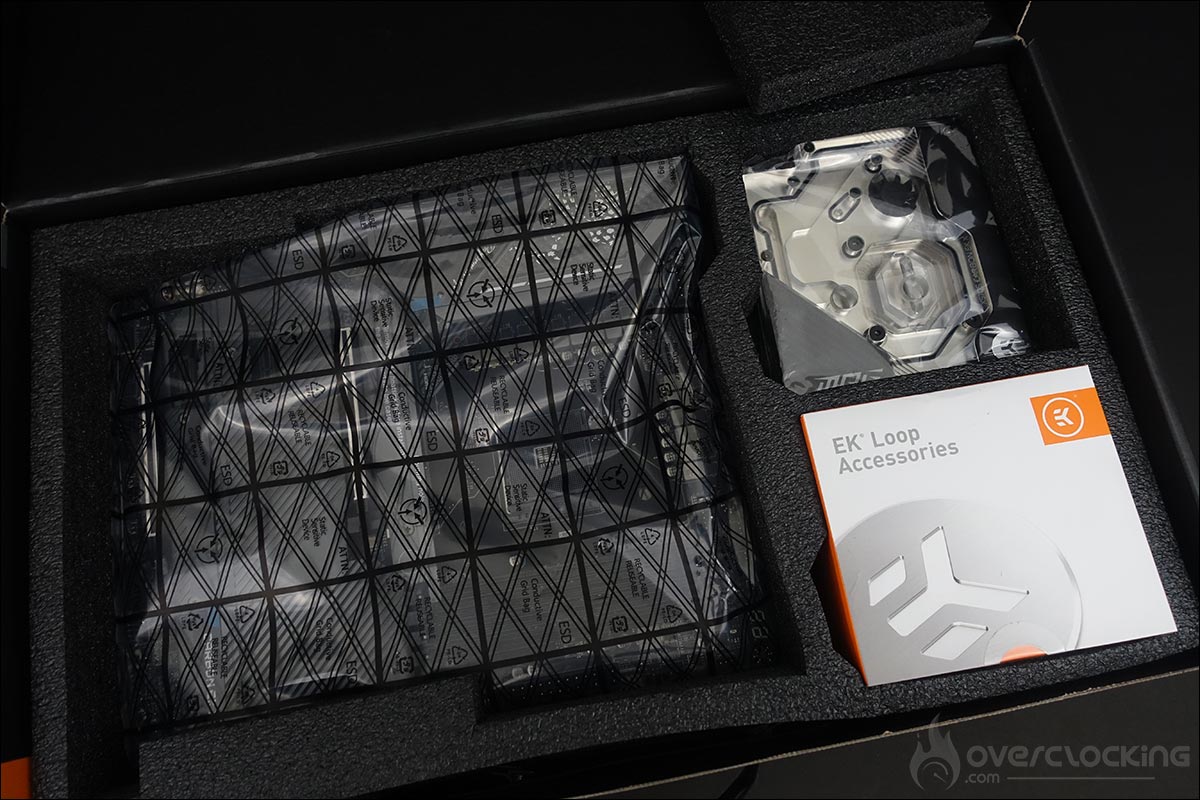

Une boite aux dimensions hors normes de ce que nous avons l’habitude d’avoir pour une carte mère. Voilà par quel terme nous pouvons débuter le test de cette MSI MPG X570S Carbon EK. En effet, la boite ne reprend pas les dimensions standards habituelles mais les voit passer à 510 x 290 x 90 mm.

Ce modèle X570S Carbon EK X fait partie de la série « MPG » pour « MSI Performance Gaming ». Elle se situe entre la série « MEG », qui représente les cartes plus haut de gamme et la série « MAG » qui met en avant un prix plus attractif. Il s’agit, comme son nom l’indique, d’une série qui devrait parfaitement convenir aux gamers. Maintenant le partenariat réalisé avec EK sur ce modèle lui offre une plus value indéniable.

Le bundle de cette MSI MPG X570S Carbon EK X :

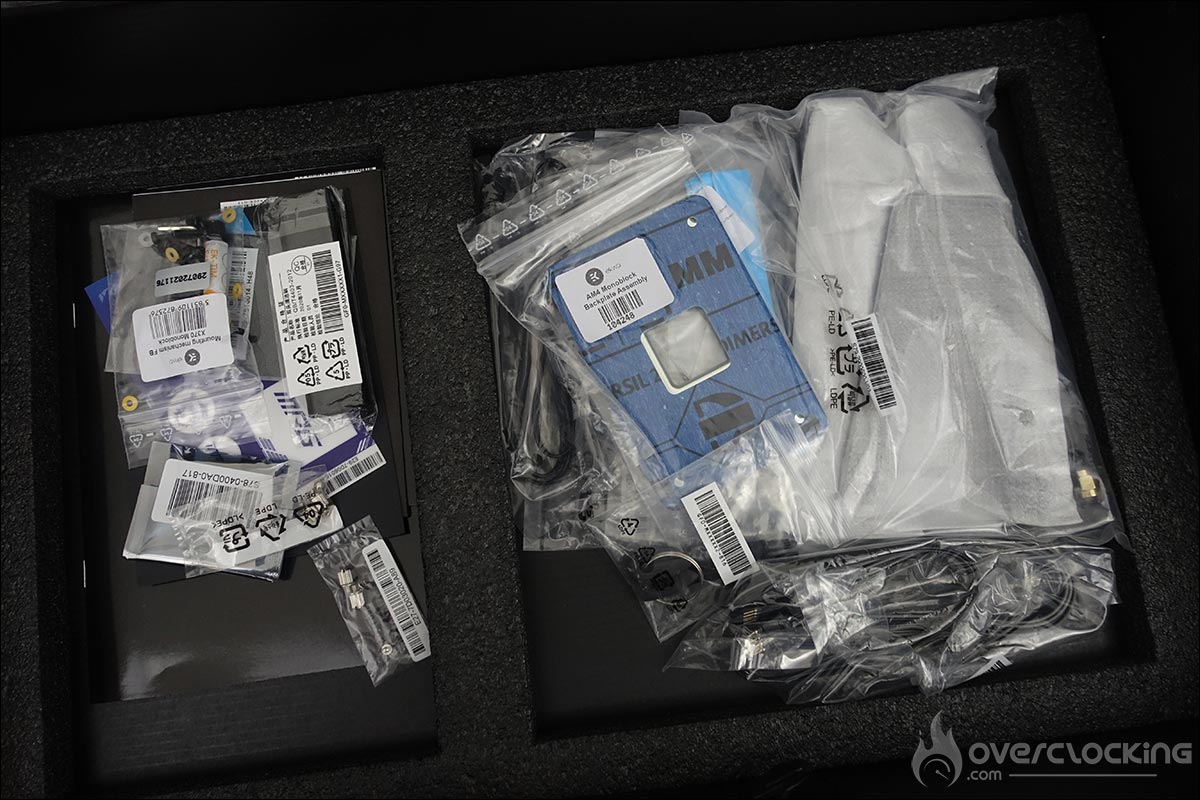

Un petit tour par le bundle de cette MSI MPG X570S Carbon EK X afin de voir si celle-ci bénéficie « d’objets particuliers ». Globalement, on retrouve un bundle assez standard avec les traditionnels câbles SATA, l’antenne Wi-Fi, des stickers, le manuel de la carte mère, etc. à l’exception de quelques éléments qui se démarquent. On retrouve une brosse avec d’un côté des poils souples et de l’autre, des poils durs. L’idée est de vous permettre de nettoyer votre carte mère et d’éliminer les poussières. Un autre accessoire en bundle est un porte clé où les extrémités des deux clés sont en réalité des tournevis, avec un embout cruciforme et un plat.

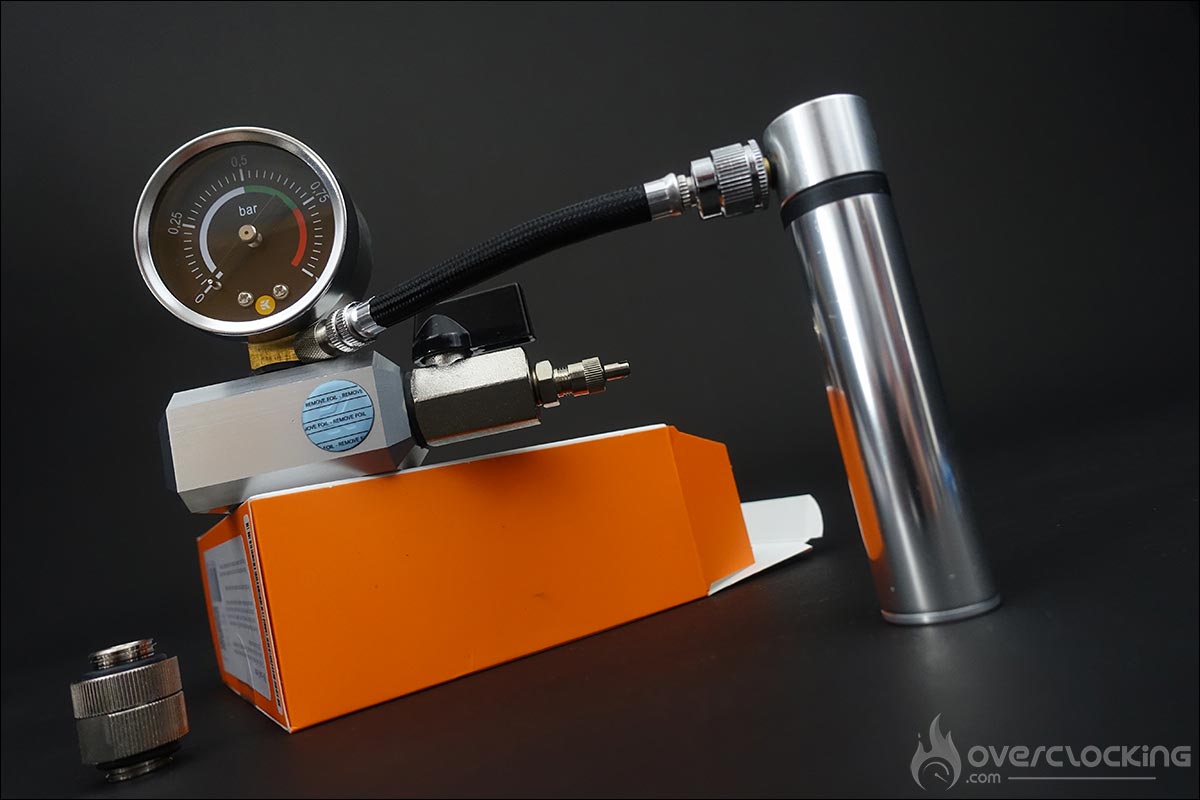

Le dernier objet qui se démarque et qui est propre à EK est le EK-Leak Tester dont la valeur est de 35,50 euros. Il s’agit d’un manomètre et d’une petite pompe à air que vous allez venir placer en lieu et place de votre waterblock afin de tester l’étanchéité de votre boucle de refroidissement. Mettez la boucle sous pression, si celle-ci ne diminue pas, c’est que votre système est parfaitement étanche.

Allez, si on doit râler un peu, mais juste parce que l’on se souvient du bundle de la version Z590, c’est l’absence du bon de 50 euros sur votre prochain achat chez EK. Un bon toujours intéressant pour ceux qui doivent s’équiper en composants de refroidissement liquide.

L’architecture :

Cette MSI MPG X570S Carbon EK X est architecturée autour du « nouveau » chipset d’AMD, le X570S. En réalité, il ne s’agit pas d’un nouveau chipset mais plus d’une évolution qui met en avant le côté passif du chipset sur les modèles bénéficiant de la référence « S ». Elle fait partie de la série « MSI MPG » qui représente le milieu de gamme de la marque. Cette carte mère bénéficie toujours du socket AM4 qui peut accueillir les Ryzen de troisième génération ainsi que ceux de seconde génération mais surtout les nouveaux processeurs Ryzen 5000 après avoir mis à jour votre BIOS. Pour rappel, AMD préconise de passer au minimum à l’AGESA V2 PI 1.1.0.0 afin de profiter pleinement des performances de ses nouveaux CPU.

Il s’agit du « second » chipset à prendre en charge le PCIe 4.0 offrant des performances de stockage plus élevées que sur la génération précédente. Le PCIe 4.0 intégré à ce chipset X570S double la bande passante face au PCIe 3.0. Pour rappel, afin de pouvoir bénéficier du PCIe 4.0, vous devrez opter au minimum pour un processeur Ryzen de troisième génération.

Les différents radiateurs :

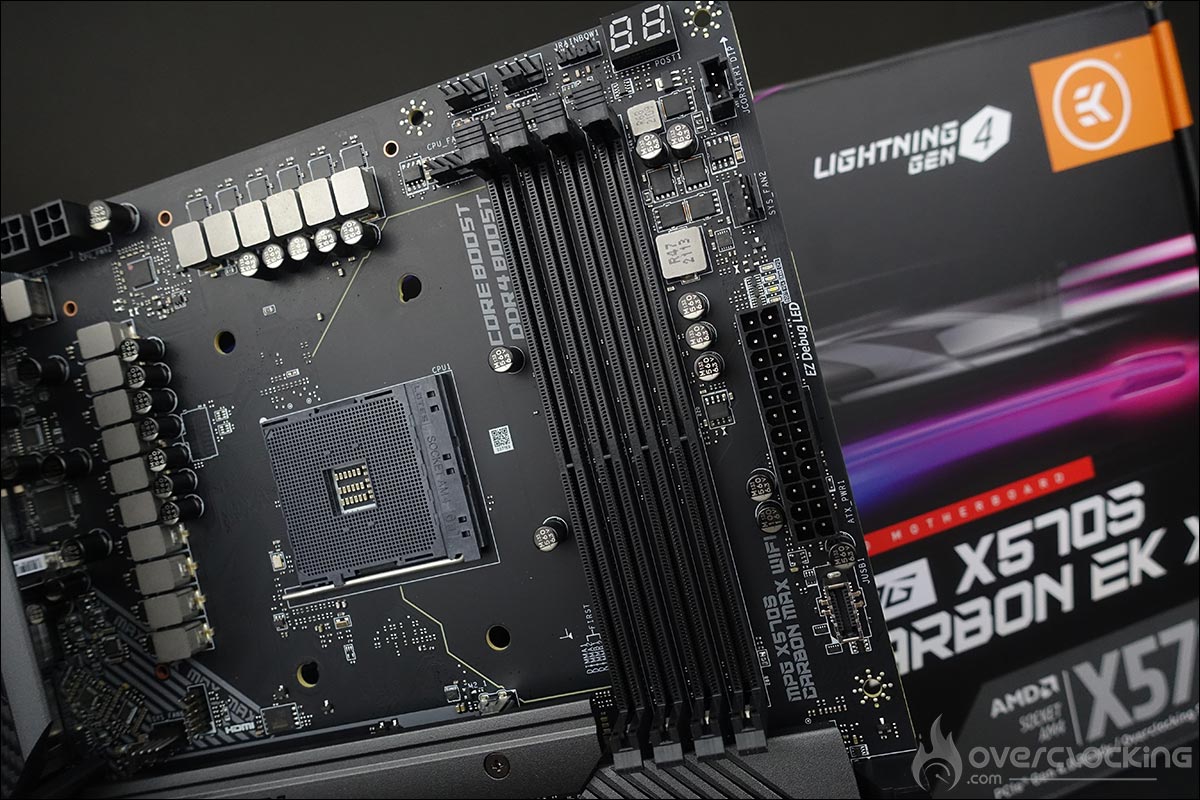

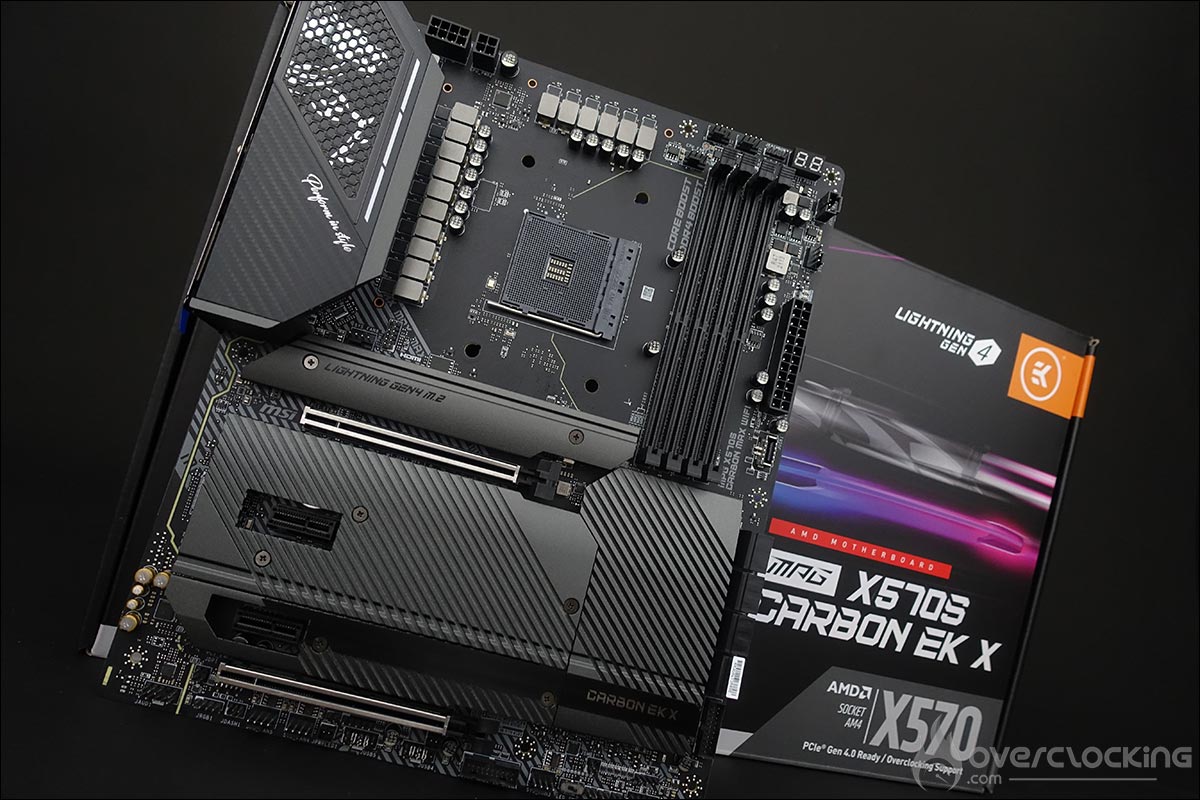

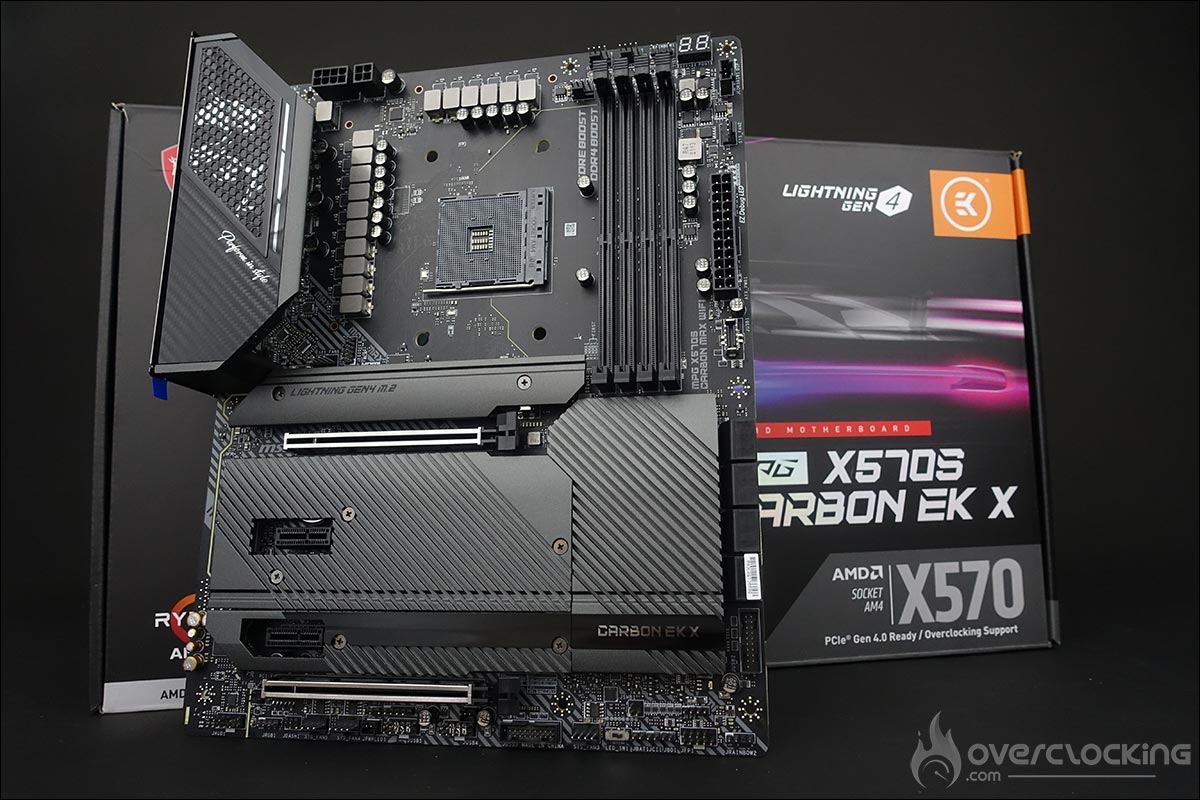

Les dimensions de la carte sont de 305 mm x 244 mm, ce qui correspond au format ATX. Les couleurs dominantes sur le PCB sont le noir, des touches de gris mais aussi avec un soin particulier apporté à la zone sous le CPU, ce qui lui offre beaucoup d’élégance. C’est un design qu’elle partage avec la version X570S Gaming Carbon WiFi, le modèle sans waterblock.

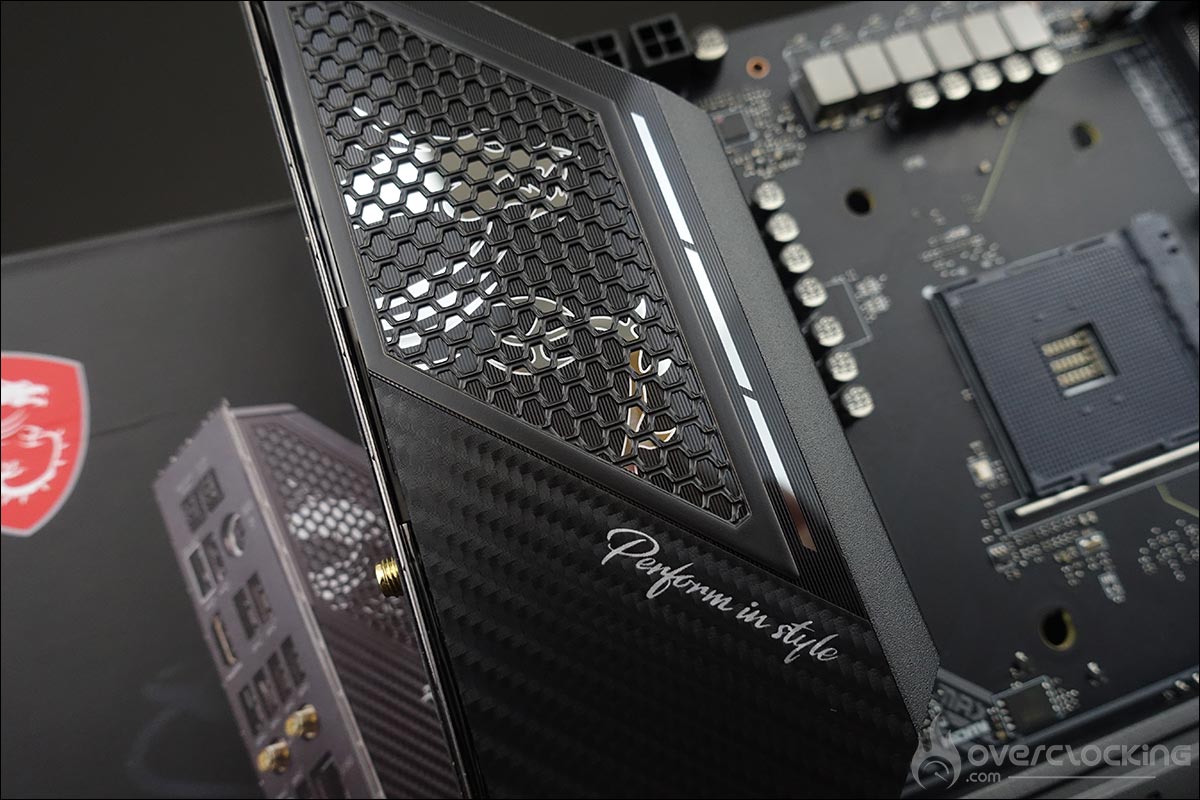

Débutons le tour du propriétaire avec les radiateurs qui, bien entendu ne sont pas présents autour du socket puisque c’est le monoblock qui sera chargé de les tenir au frais. Finalement, le seul radiateur présent est celui qui recouvre le chipset et qui bénéficie d’une surface assez importante mais d’une faible hauteur afin de permettre facilement la mise en place des cartes graphiques.

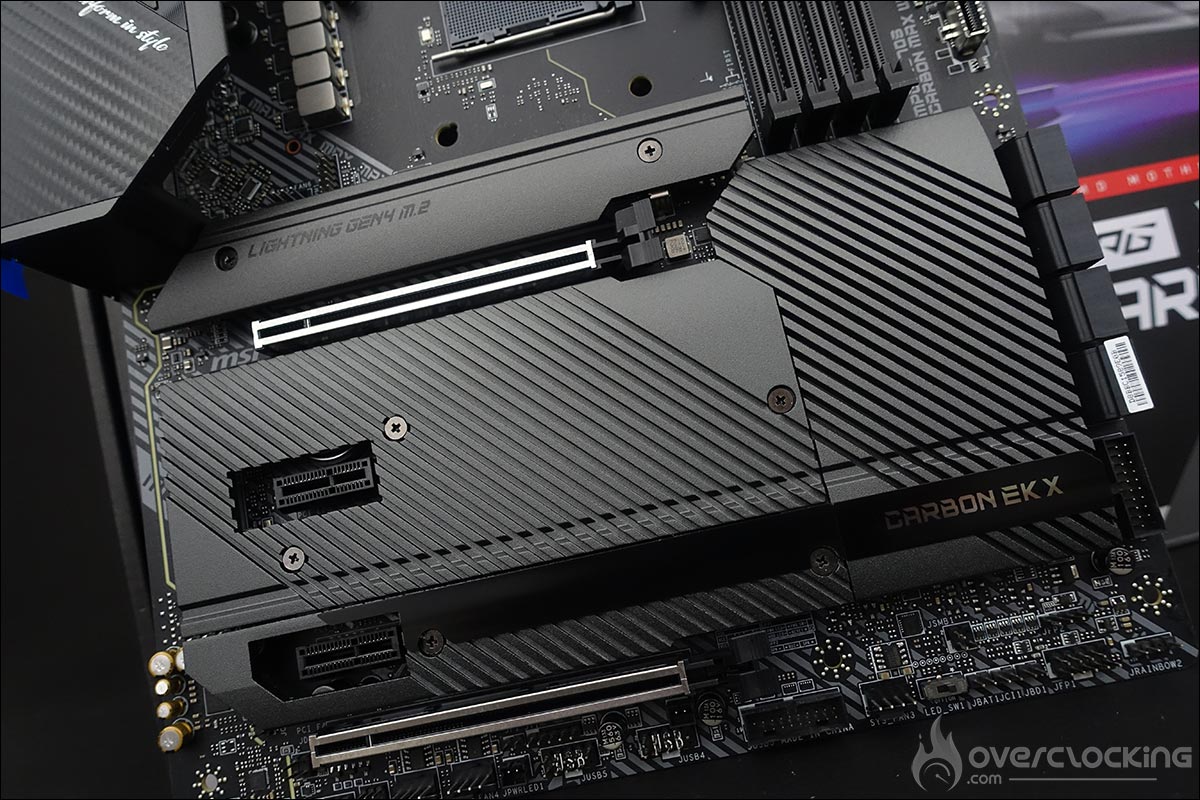

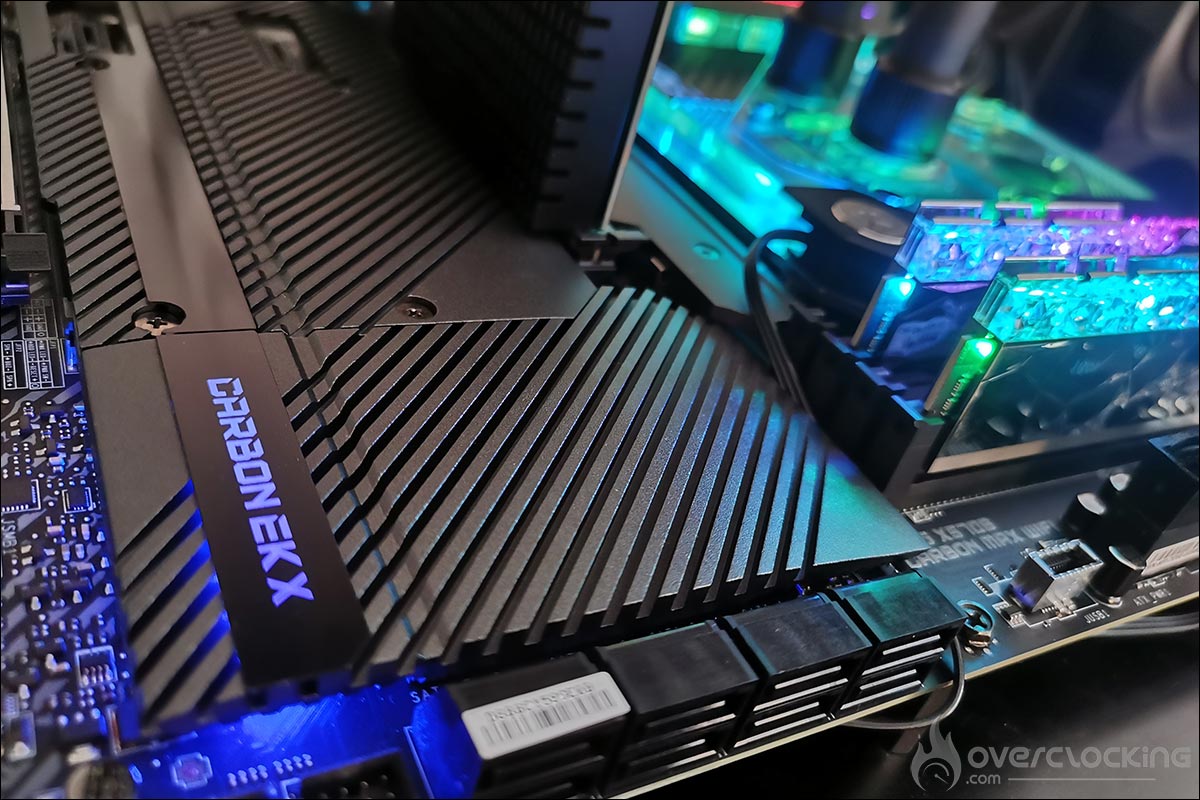

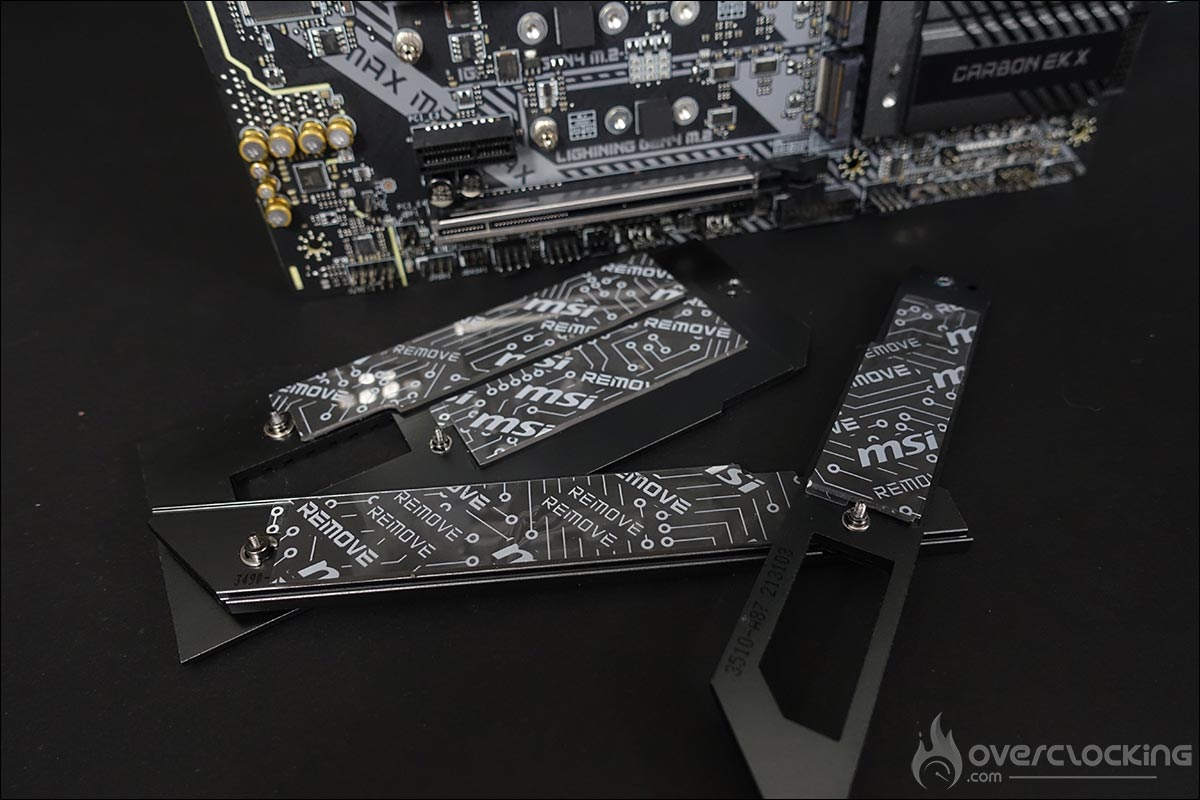

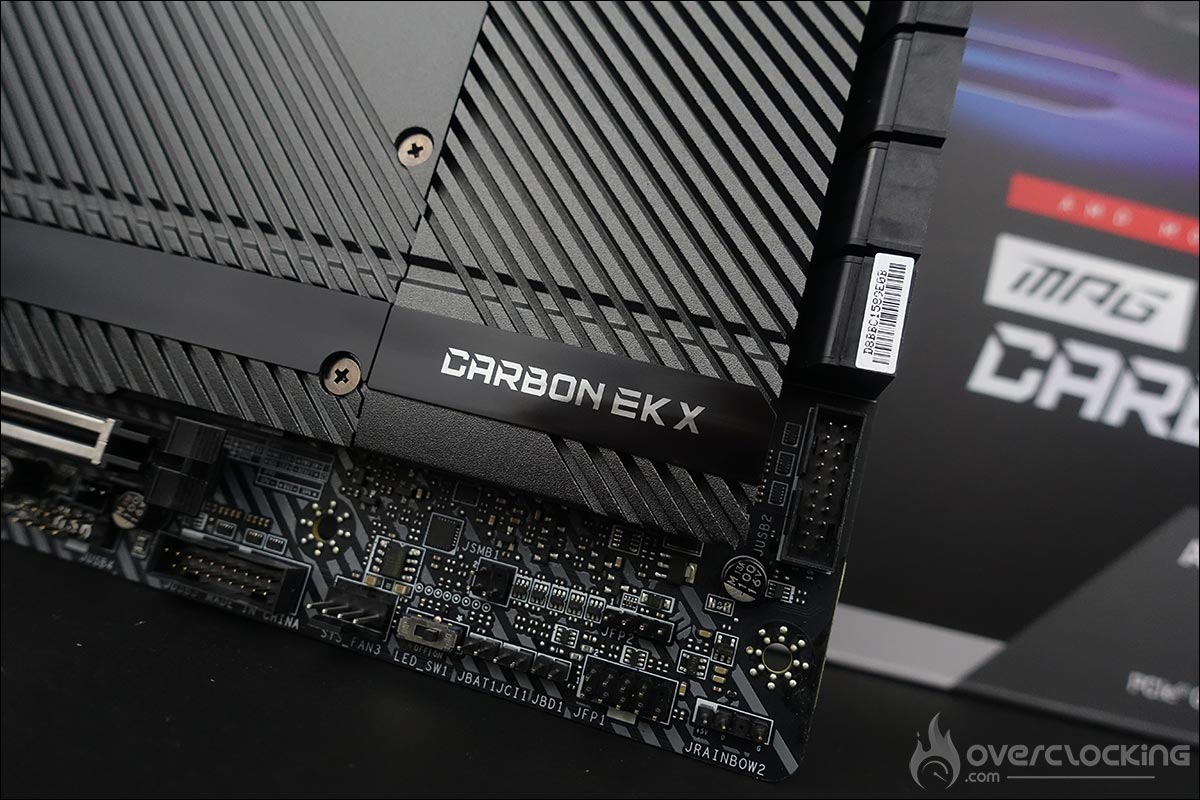

Dans l’optique de conserver une unité dans le design, trois éléments sont intégrés au radiateur recouvrant le chipset. Les découpes viennent parfaitement s’associer et ont pour but de recouvrir les quatre emplacements pour les SSD de type M2. Cette MSI MEG X570S Carbon EK X peut donc accueillir quatre SSD M.2. Ces éléments portent le nom de « Shield Frozr » dont le rôle est de protéger les SSD M.2 contre le throttling et la surchauffe notamment par l’intermédiaire de pads thermiques. Seul l’emplacement M2_1, proche du socket, est compatible avec le PCIe 4.0 x4. Les trois autres étant dépendant du chipset.

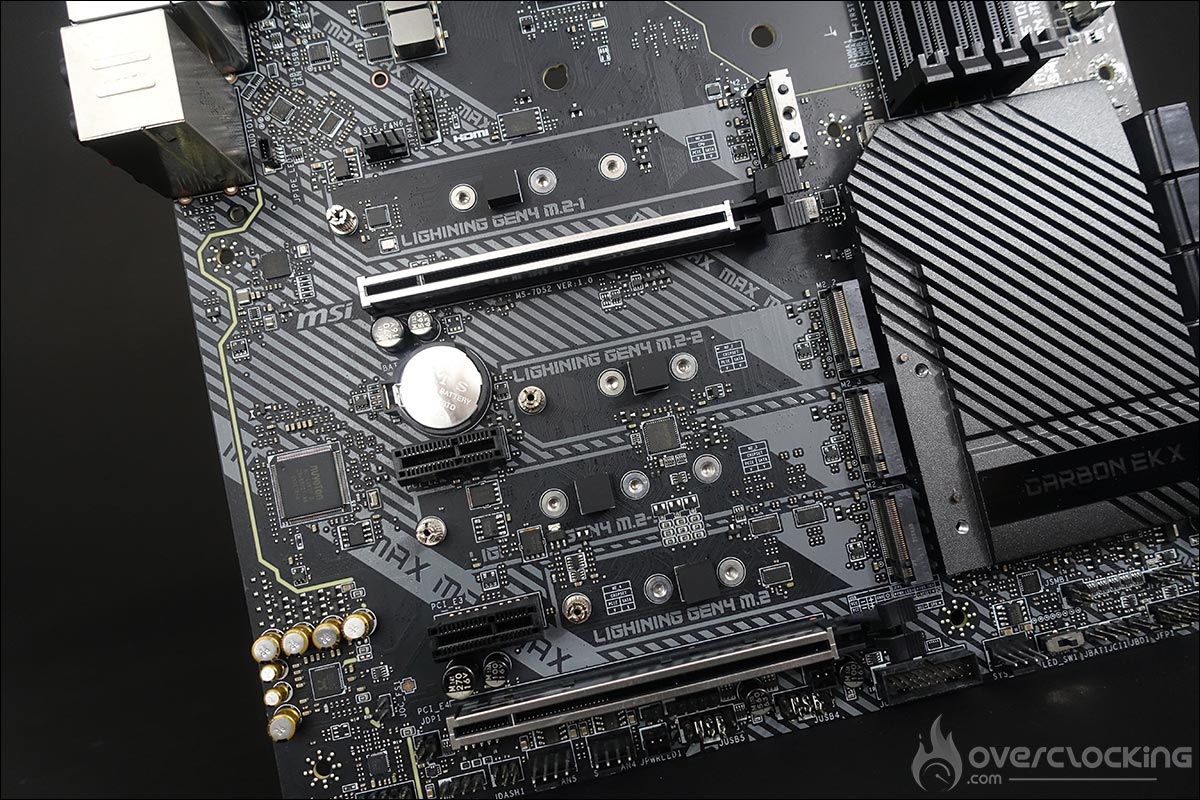

Le socket et les PCIe :

L’espace autour du socket est assez bien dégagé et sera assez facile à isoler avec de la gomme pour les tests sous LN2. Cette MSI MPG X570S Carbon EK X peut accueillir au maximum quatre barrettes mémoires de DDR4. Elle supporte les kits mémoires en dual channel jusque 5300 MHz OC+ (une seule barrette), 4400MHz+ pour deux barrettes et pour une quantité maximal de 128 GB. On retrouve deux ports PCIe (le premier est câblé en 4.0) et deux PCIe 3.0 x1.

Pour alimenter tout ce petit monde, la carte dispose d’un connecteur 24-pin ainsi qu’un 8-pin + 4-pin à coté des étages d’alimentation.

RGB or not RGB ?

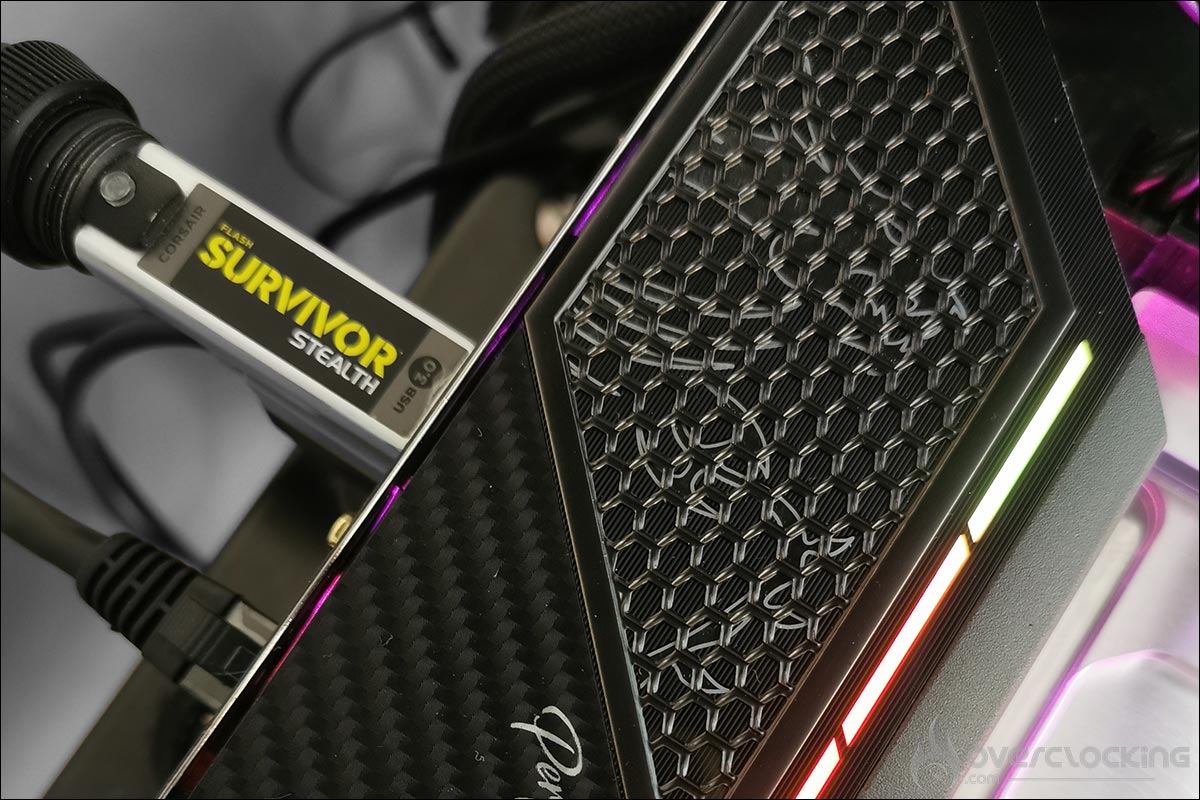

Le RGB est très présent sur cette MSI MPG X570S Carbon EK X. On retrouve une zone RGB au niveau du dragon sur le cache qui protège les connectiques, une seconde zone au niveau du radiateur du chipset, le nom Carbon EK X et bien entendu, au niveau du waterblock que nous découvrirons dans les pages à venir.

[nextpage title= »Le PCB et les connectiques : »]

Débutons avec les éléments insérés sur le PCB et qui peuvent s’avérer être des outils intéressants pour les overclockeurs. Ils sont quasiment inexistant sur ce modèle au vue de son positionnement dans la gamme MSI. Il n’existe par exemple pas de boutons physique power ni de reset, chose un peu regrettable en 2021 surtout que le coût ne doit pas être un frein.

• Le Debug Code Led : permet d’afficher un code qui correspond au composant responsable de l’erreur lors du boot. Ceux-ci s’affiche à présent sur l’écran OLED et la liste des codes se trouve au sein du manuel.
• Le EZ Debug LED : 4 diodes (CPU – DRAM – VGA – BOOT) qui permettent de diagnostiquer les erreurs lors du boot de la carte. Si l’une d’entre elle reste allumée, c’est que le composant qui lui correspond pose problème.

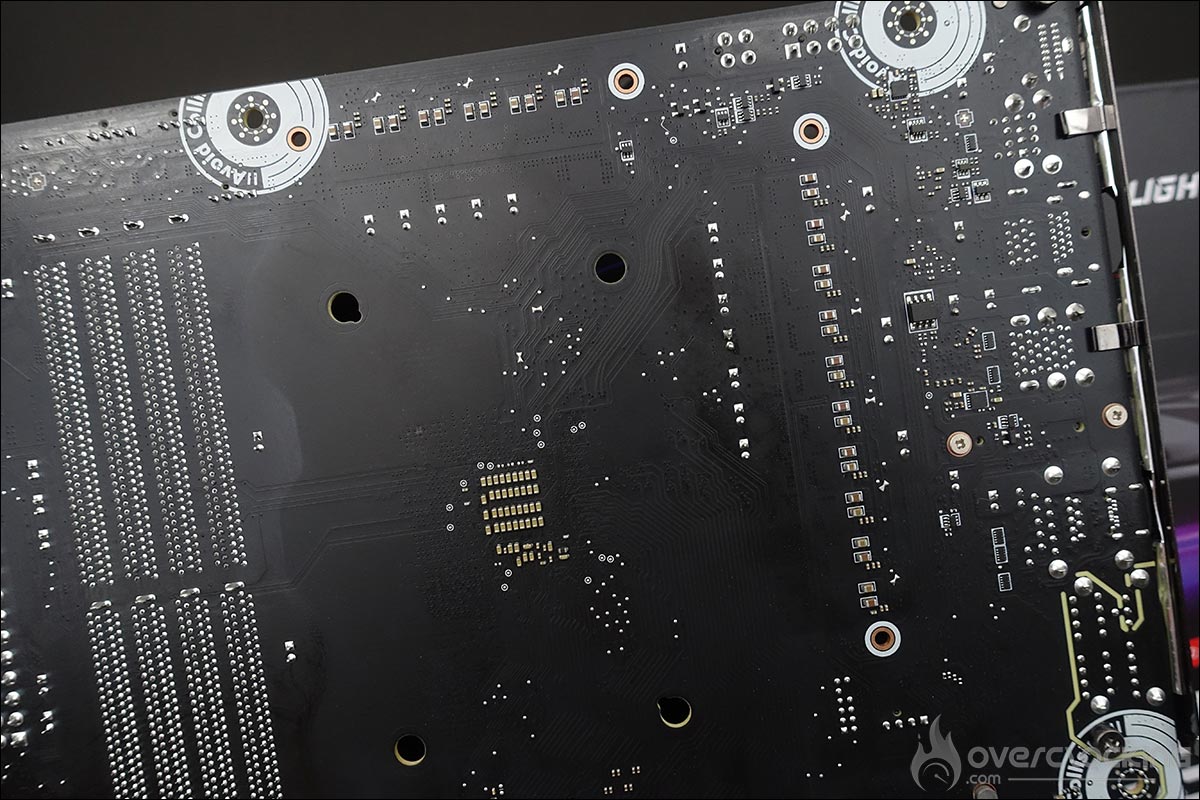

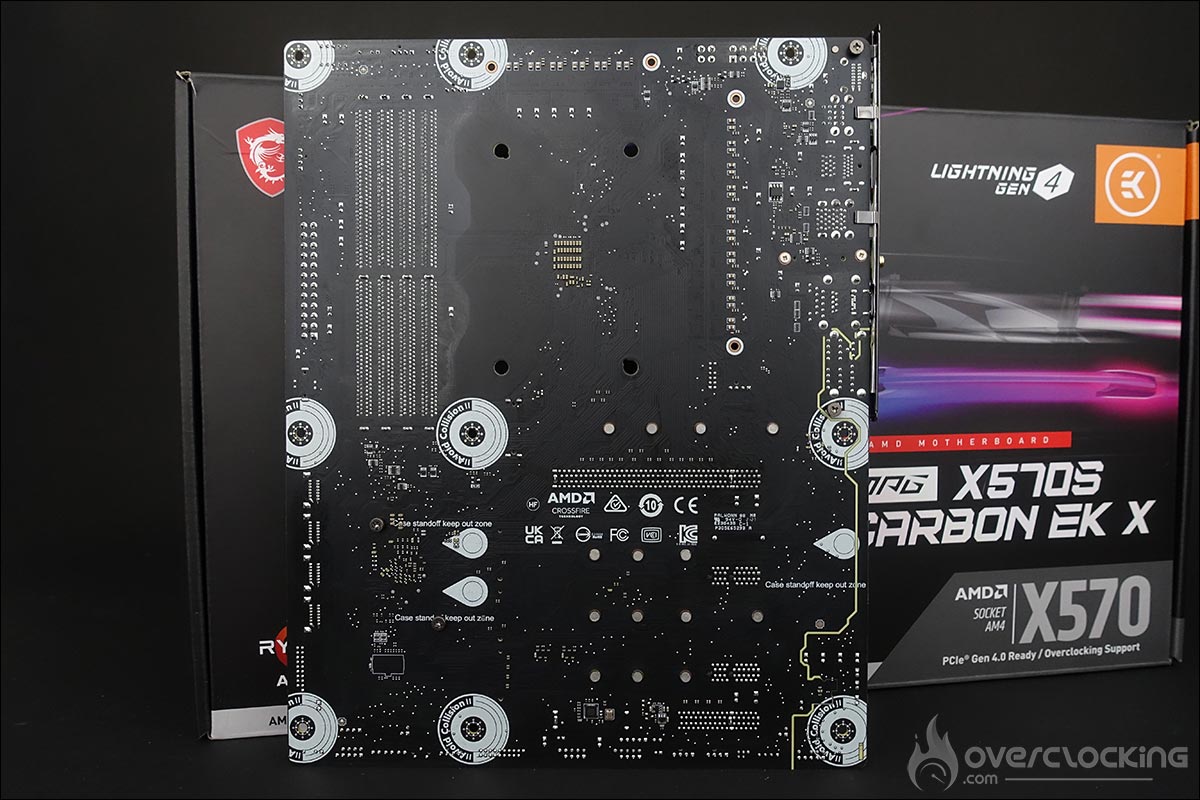

Le PCB :

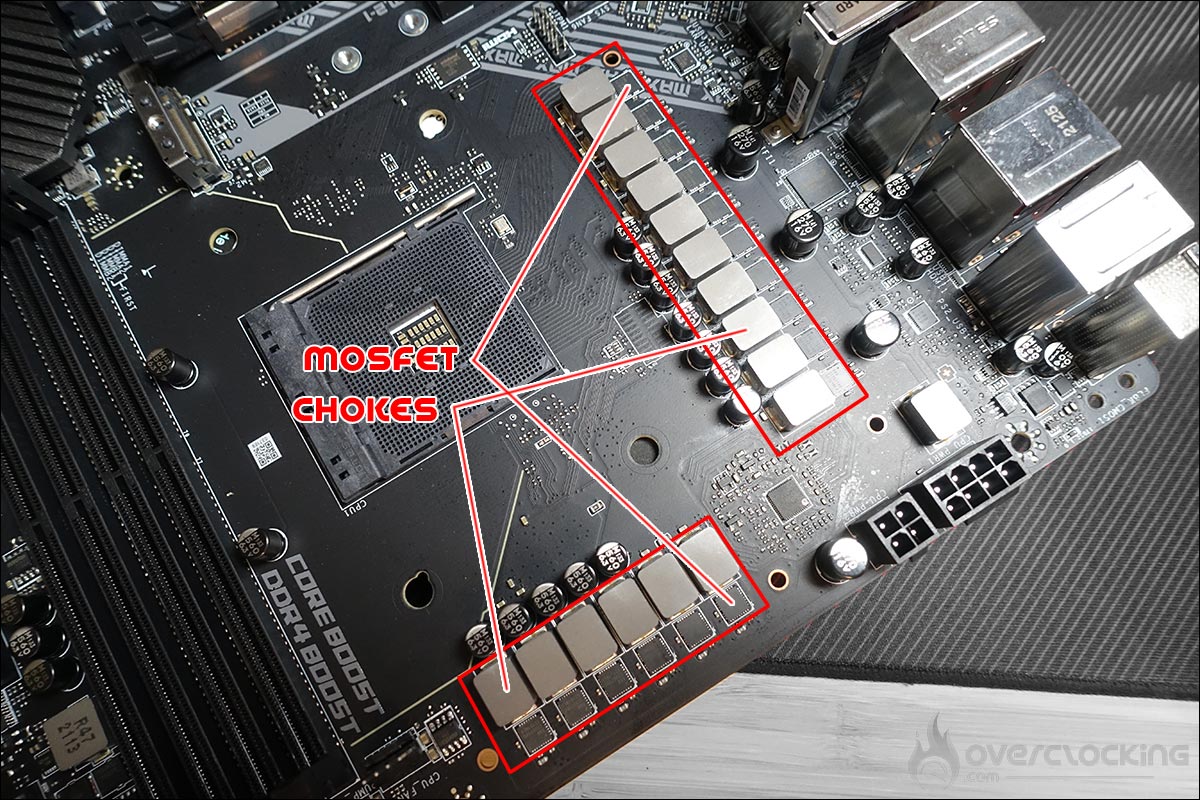

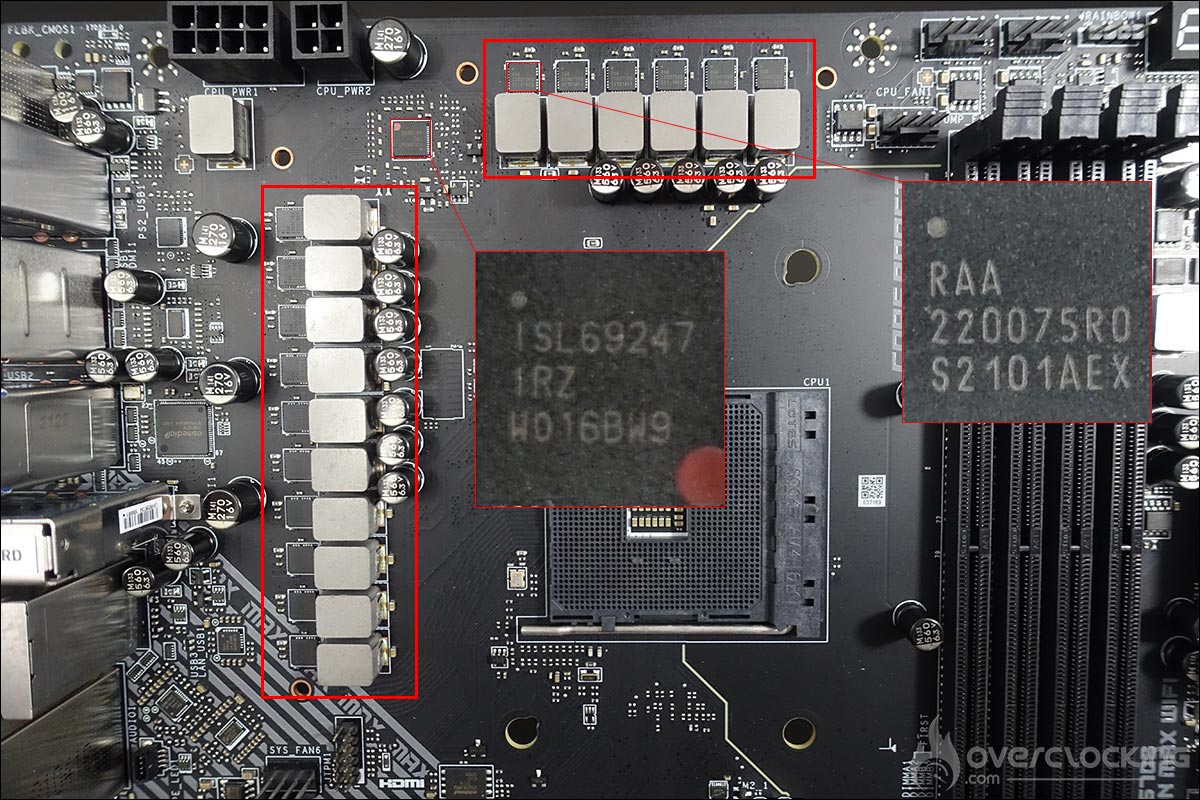

Notre MSI MPG X570S Carbon EK X est équipée du contrôleur Renesas qui porte la référence ISL69247 déjà utilisé sur la MSI X570 Tomahawk. L’étage d’alimentation CPU est composé de 14 + 2 phases (CPU + SoC). En réalité, elles ne sont qu’au nombre de 7 mais placée en parallèle. Les mosfets sont quant à eux tous des Renesas RAA220075R0 de 75A.

Pour ceux qui se pose la question, nous sommes sur une conception complètement différente de la MSI MPG X570 Gaming Pro Carbon qui disposait elle d’un étage d’alimentation en 10+2 avec un contrôleur IR35201 et des mosfets UBIQ QA3111N6N de 56A.

Les connectiques :

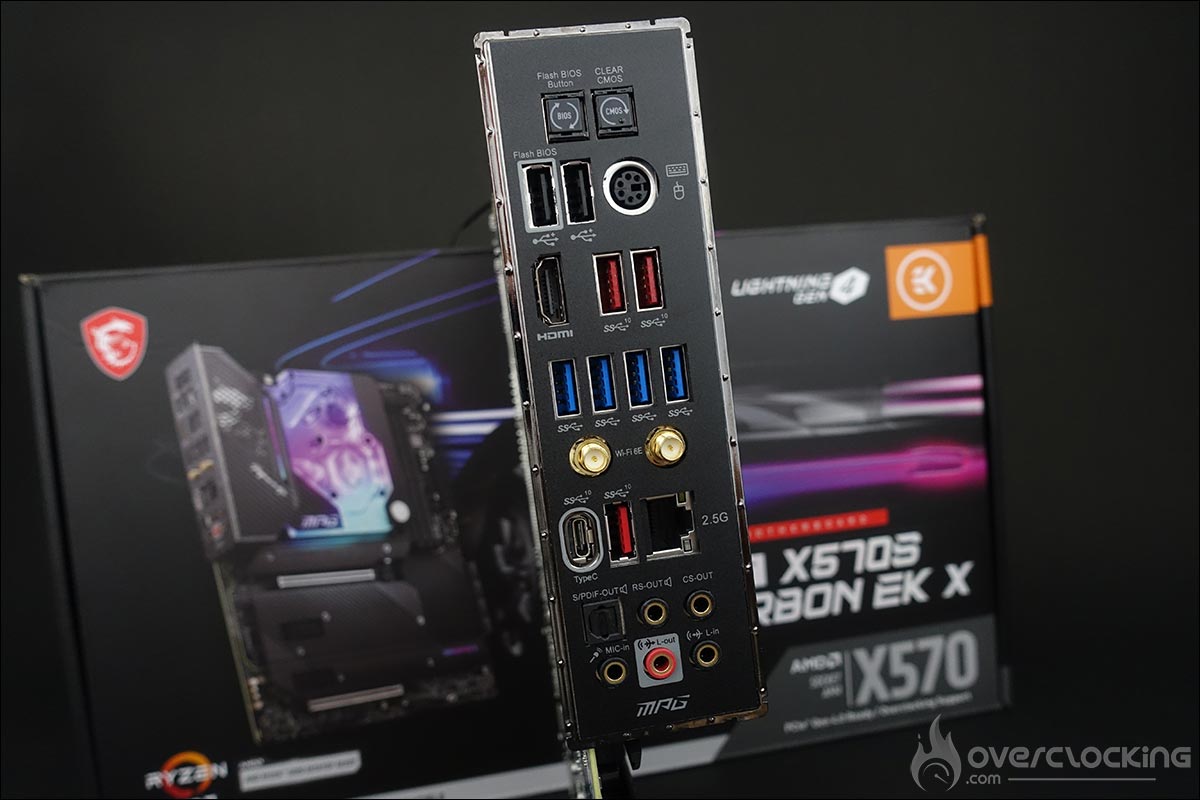

La façade arrière dispose des éléments suivants. Tout d’abord le bouton permettant de flasher le bios à partir d’une clé USB ainsi qu’un clear CMOS.

Au niveau des ports USB, cette MSI MPG X570S Carbon EK X dispose d’un port keyboard/mouse, de quatre USB 3.2 Gen 1 type A, de deux USB 2.0, de trois USB 3.2 Gen 2 ainsi qu’un USB 3.2 Gen 2 de type C. Chose intéressante, la présence d’une entrée HDMI. Enfin, on retrouve pour terminer les différentes sorties audio ainsi que le ports réseau (2.5G). On retrouve ensuite les supports d’antennes pour le Wi-Fi dual band. La partie audio est assurée par une puce Realtek® ALC4080.

[nextpage title= »Le waterblock EK et son installation : « ]

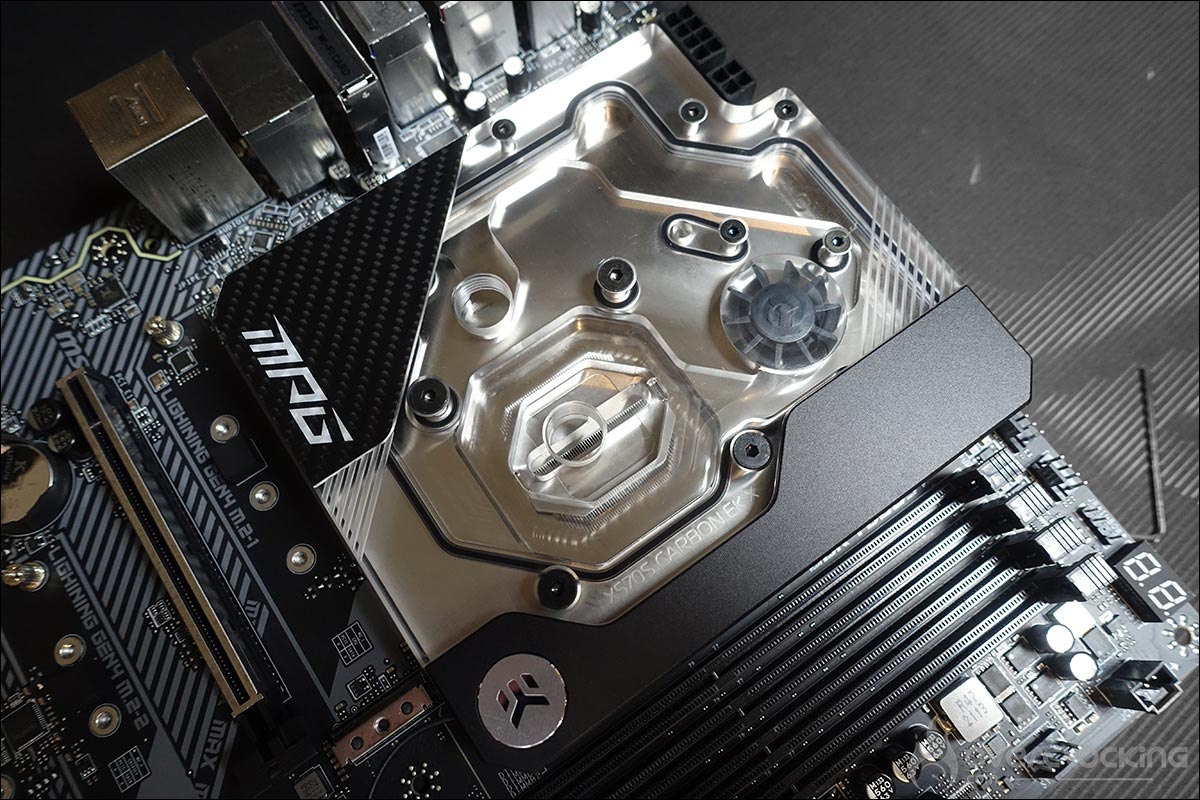

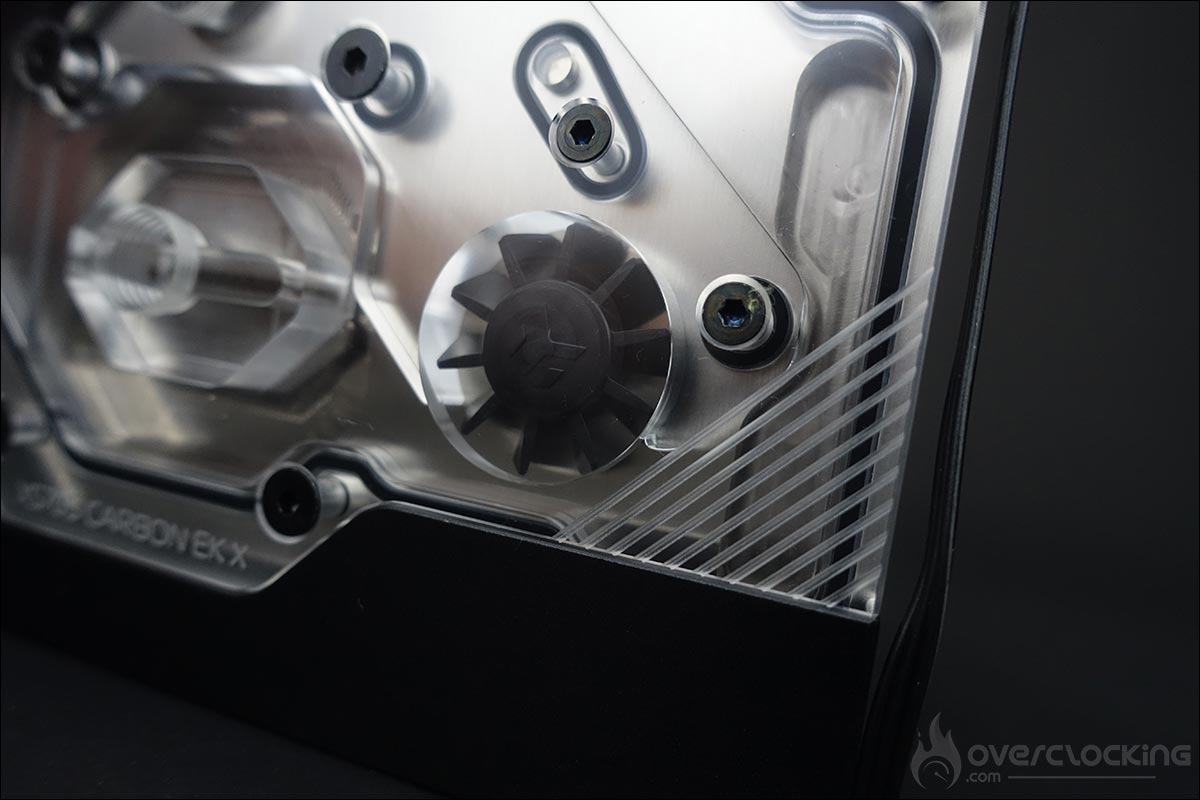

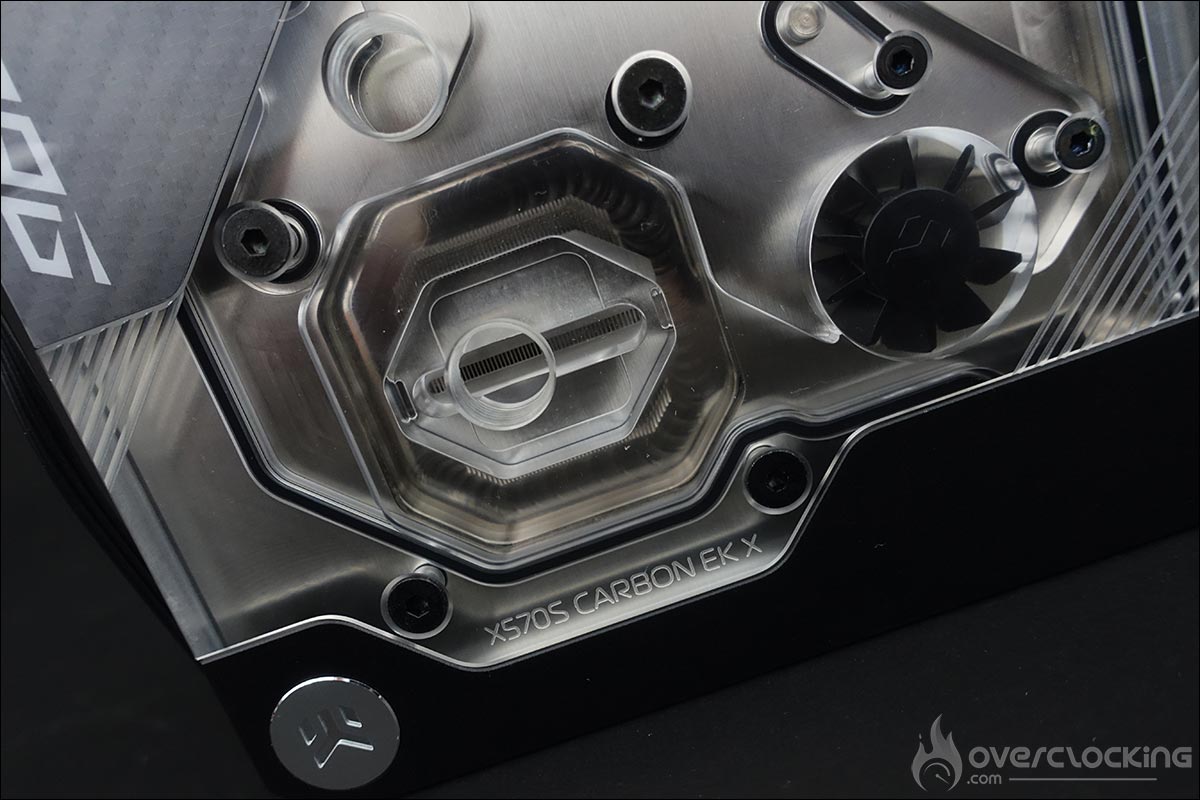

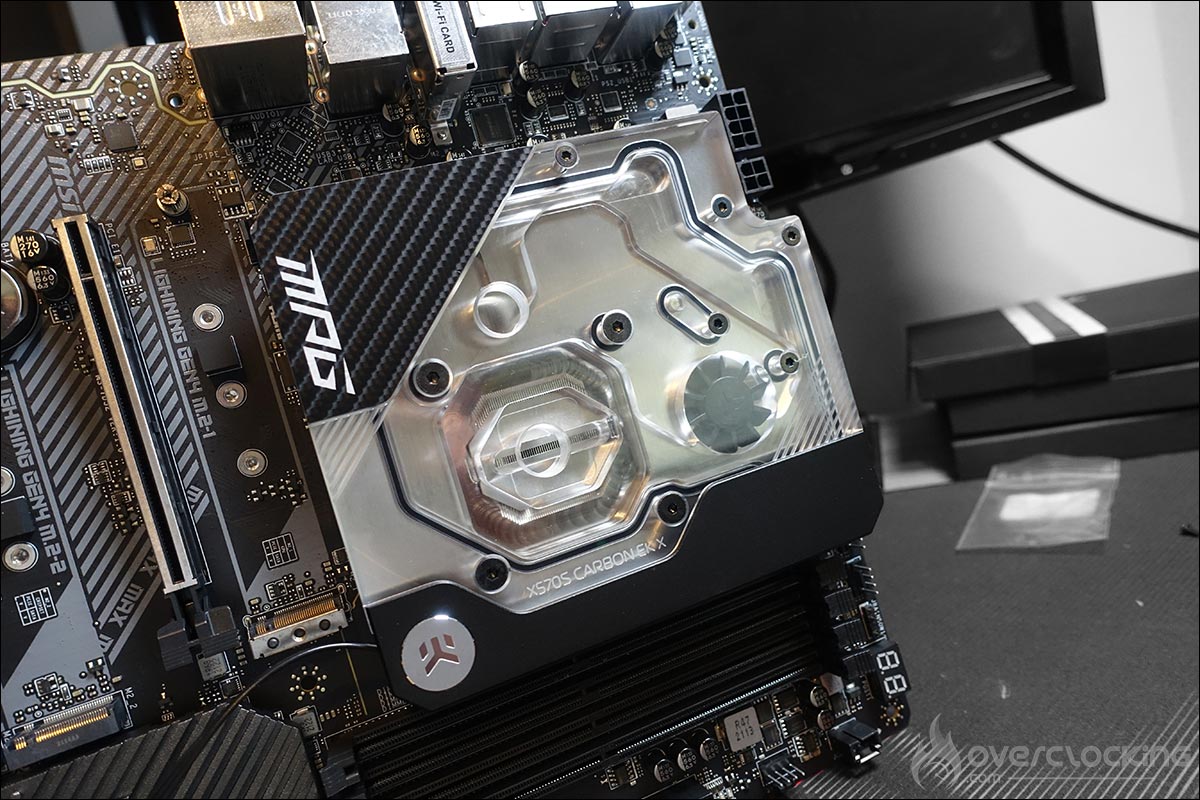

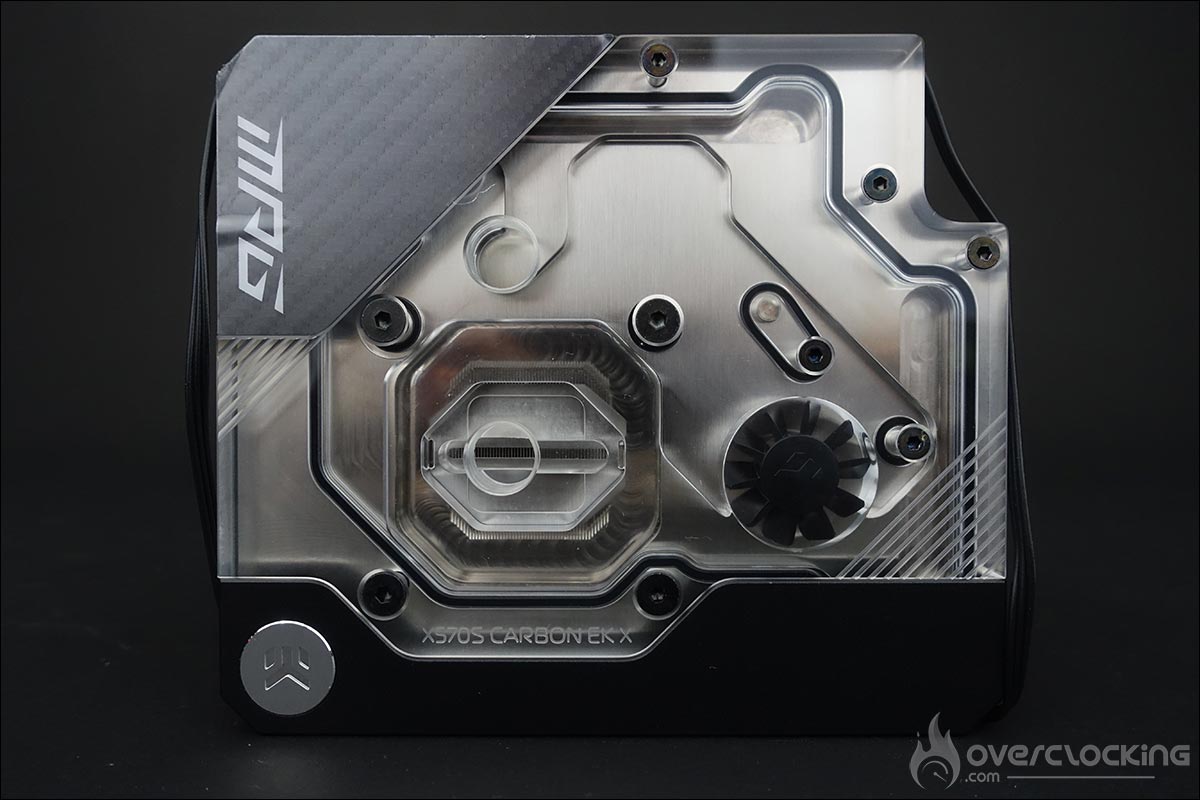

Maintenant que nous avons fait le tour de la carte mère, il est temps de passer à l’installation du waterblock. Pour ce faire, direction le guide d’installation en ligne qui peut-être téléchargé directement sur le site EK et plus particulièrement sur la page dédiée à cette MSI MPG X570S Carbon EK X. ATTENTION, cette notice va être mise à jour dans les jours à venir car une petite erreur s’est glissée concernant les pads thermiques donc suivez bien notre installation.

Cela fait plusieurs mois que EK ne fournit plus de notice papier, dans un but écologique, et met à disposition tous ses guides de montage directement en ligne. Pour rappel ce waterblock, appelé aussi monoblock sera chargé de tenir au frais votre processeur mais aussi les étages d’alimentation.

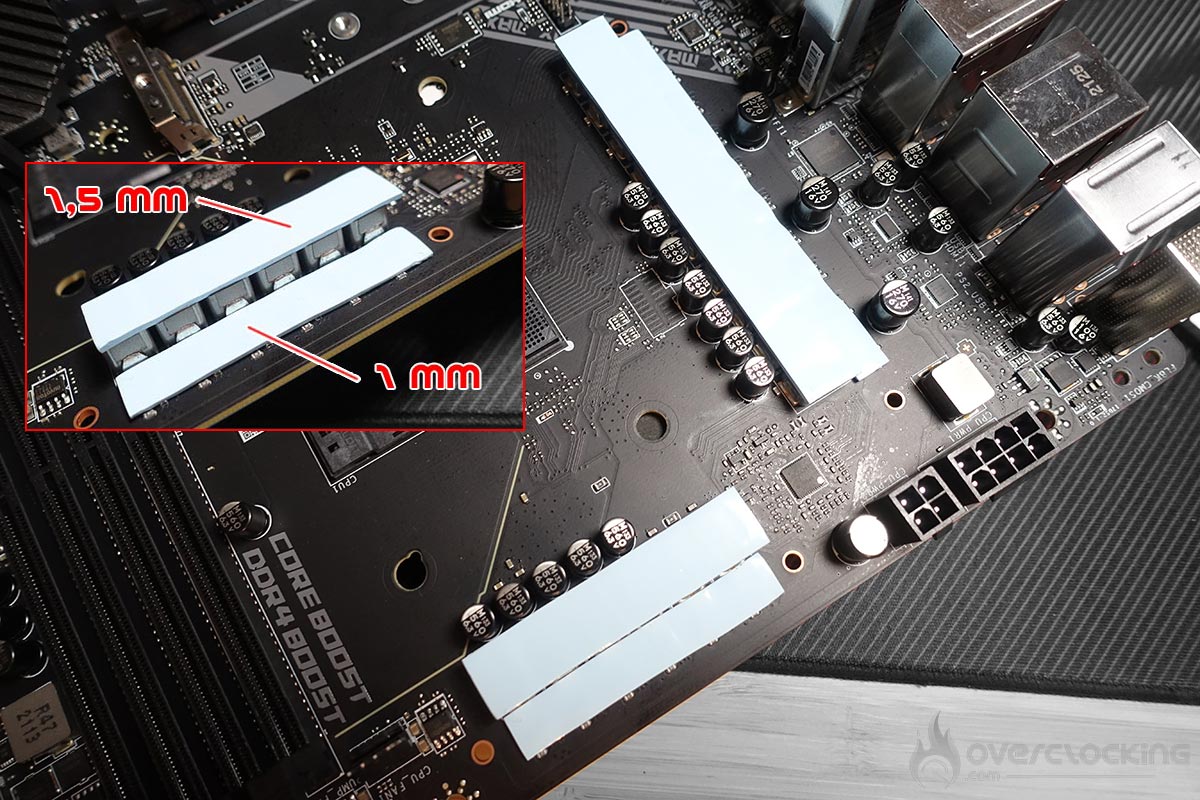

Dans le bundle, on retrouve quatre pads thermique de différentes épaisseurs : 1 et 1.5 mm. Ils viendront se placer selon leur épaisseur sur les mosfets ou les bobines de l’étage d’alimentation, il faudra les recouper à l’aide d’un cutter. Attention, de part et d’autre du pad thermique, il y a un fil plastique à ôter. Les pads de 1 mm se place sur les mosfets et ceux de 1.5 mm sur les chokes.

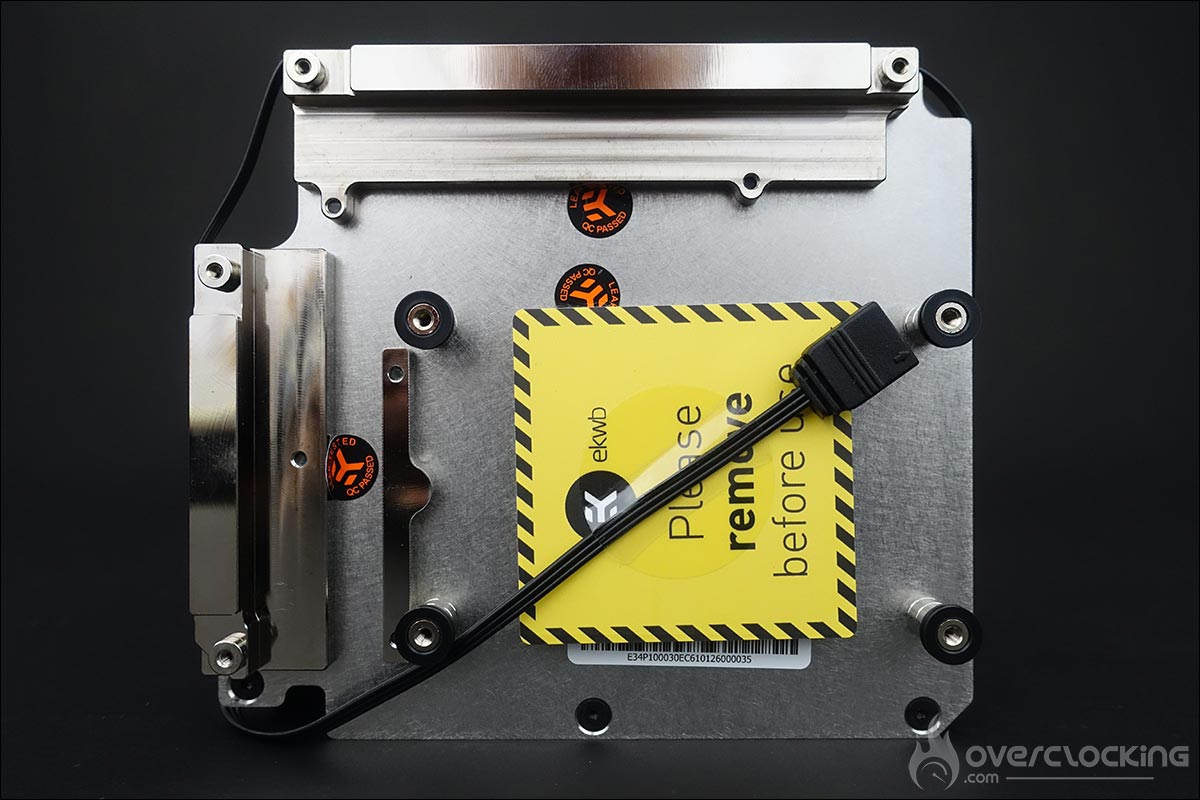

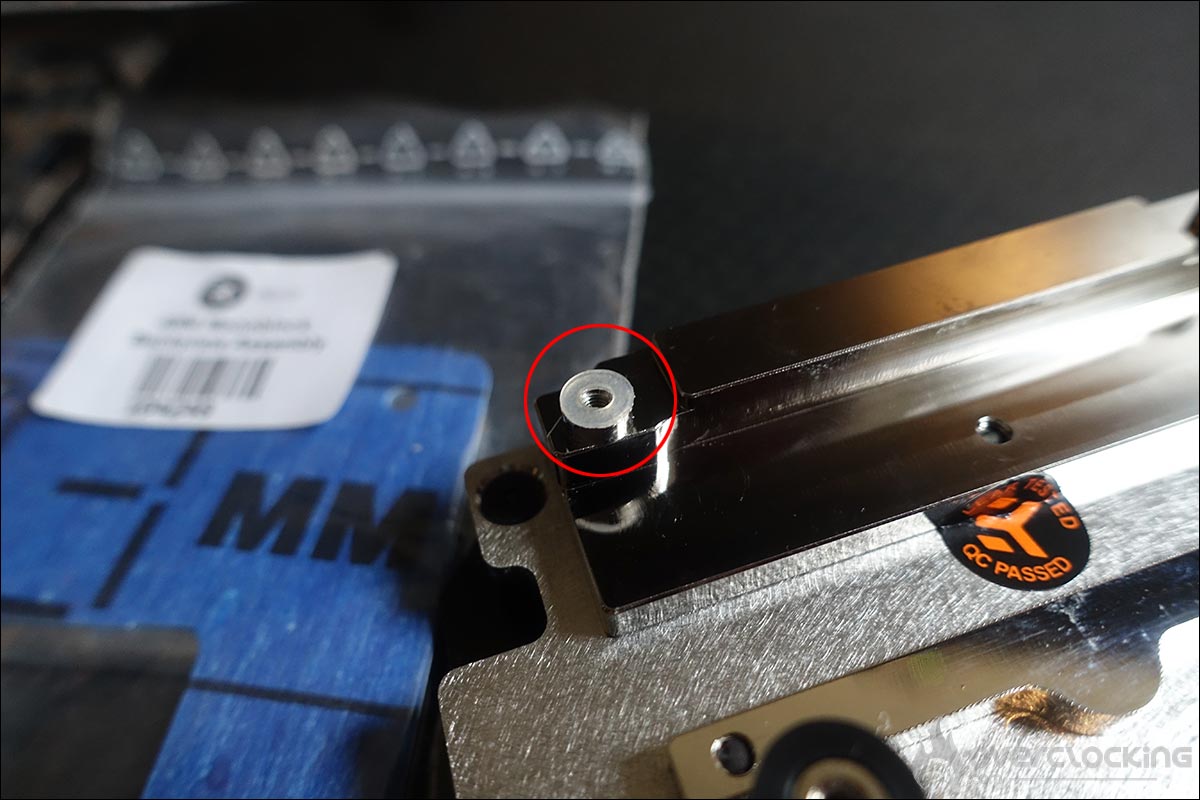

L’étape suivante va consister à venir coller quatre rondelles sur le waterblock au niveau des fixation des étages d’alimentation. EK en prévoit cinq dans le bundle, mais a en réalité ajouté une pièce de plus pour chaque composant utilisé dans le montage, c’est une excellente initiative ! N’oubliez pas ensuite d’ôter le stickers de protection sur la base du waterblock ainsi que tartiner votre processeur de pâte thermique. Bien que EK fournisse dans son bundle, une seringue de pâte thermique, nous avons utilisé la même que lors de nos précédents tests, à savoir de la Noctua.

Lors de l’installation de votre boucle de refroidissement, ne vous trompez pas pour l’entrée et la sortie du waterblock. L’entrée est celle qui se trouve sous l’hélice qui vous permettra de vous assurer que votre liquide circule bien à l’intérieur de votre boucle et donc que votre pompe n’est pas HS ou débranchée.

[nextpage title= »BIOS et logiciels : « ]

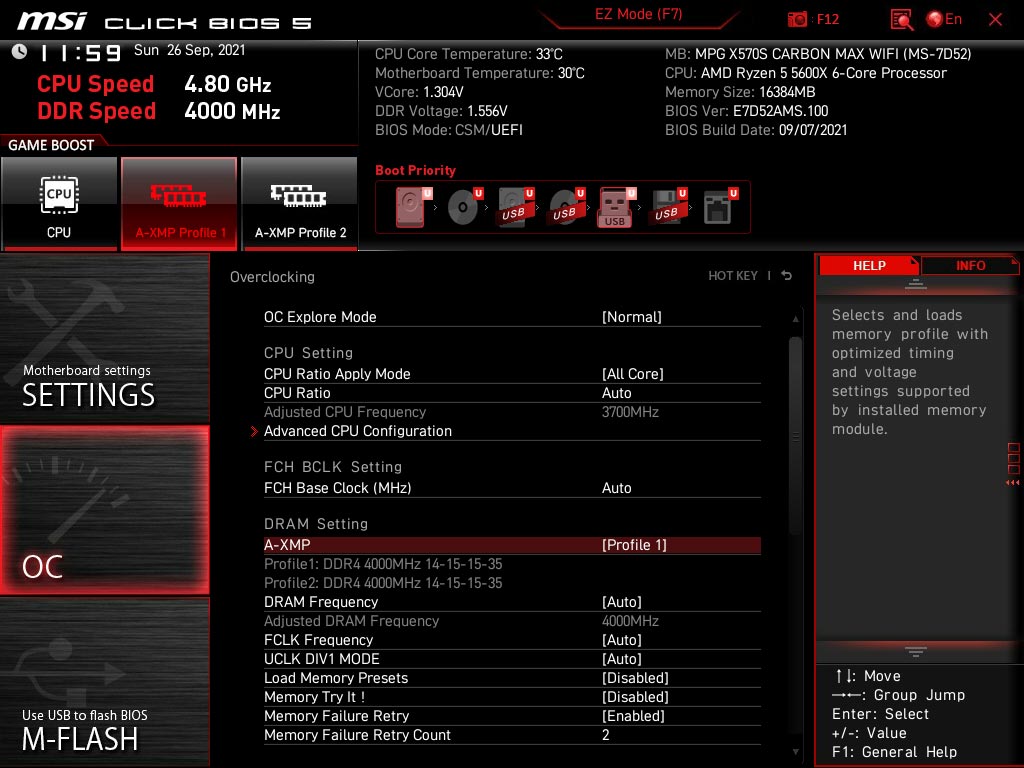

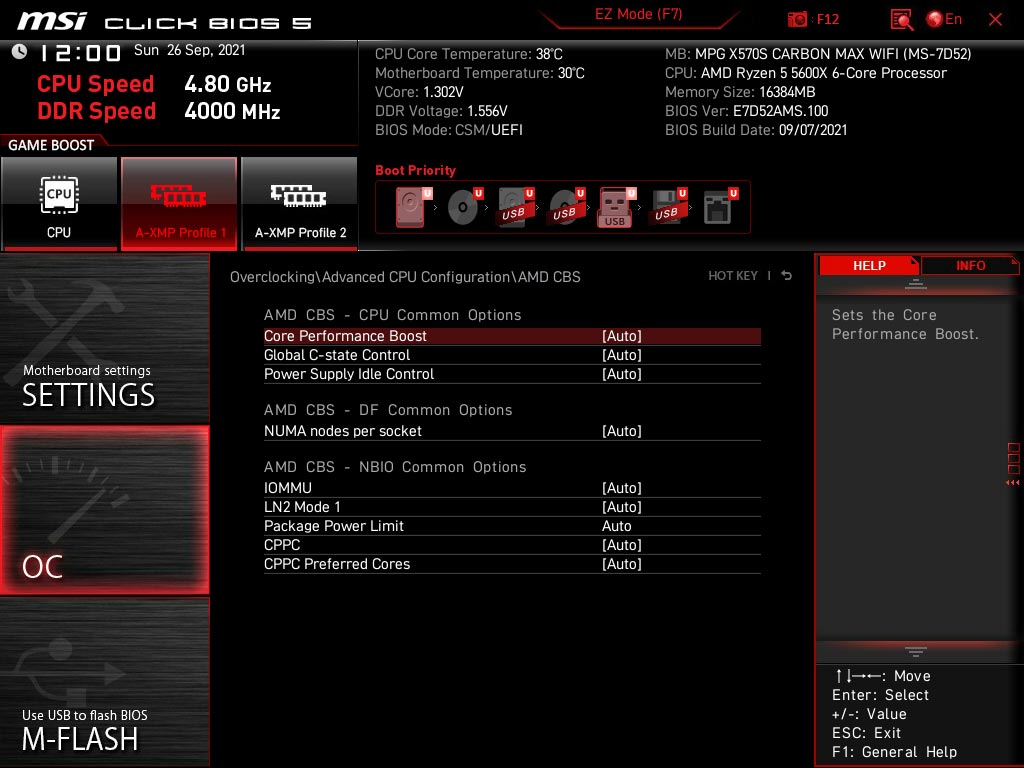

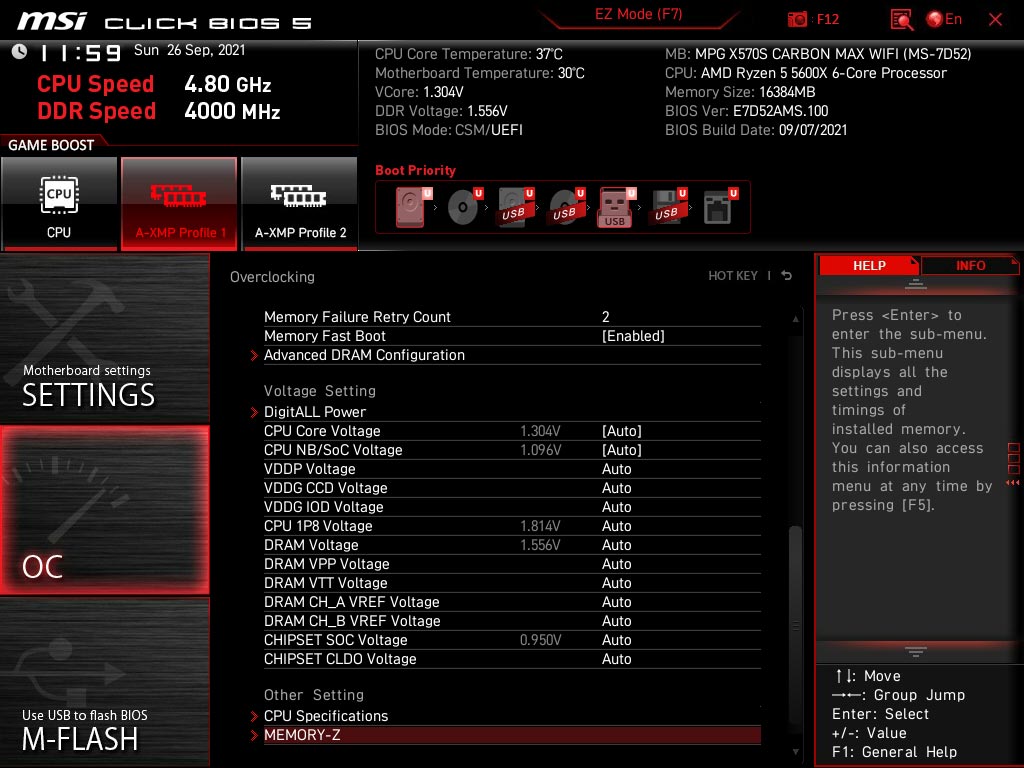

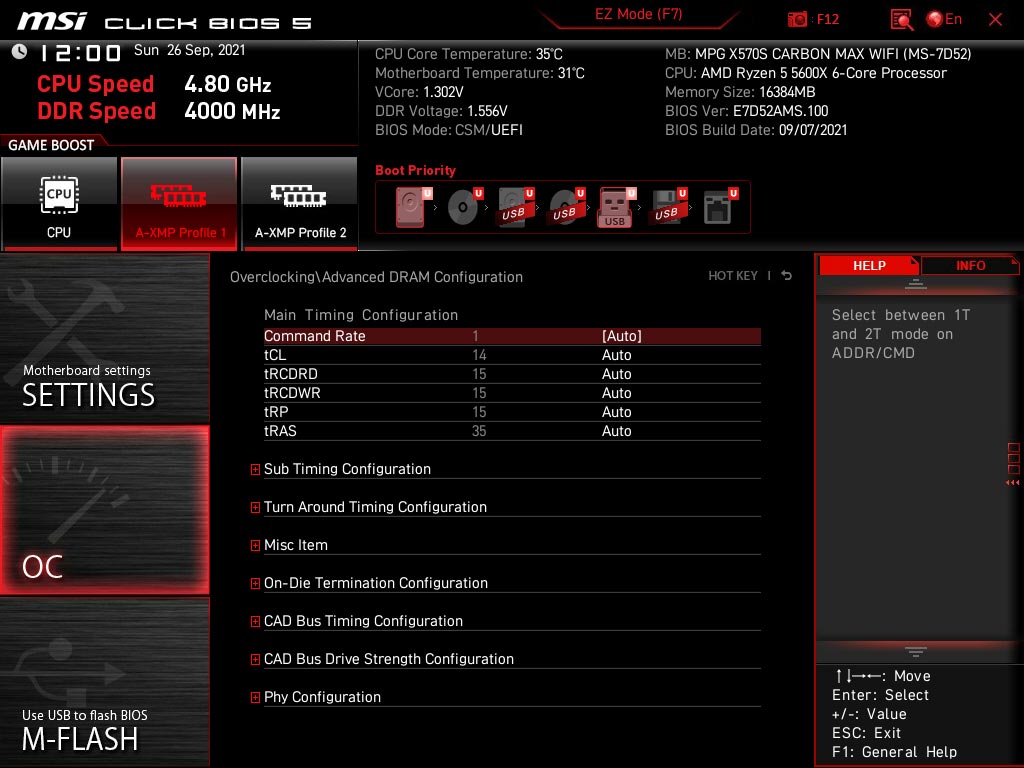

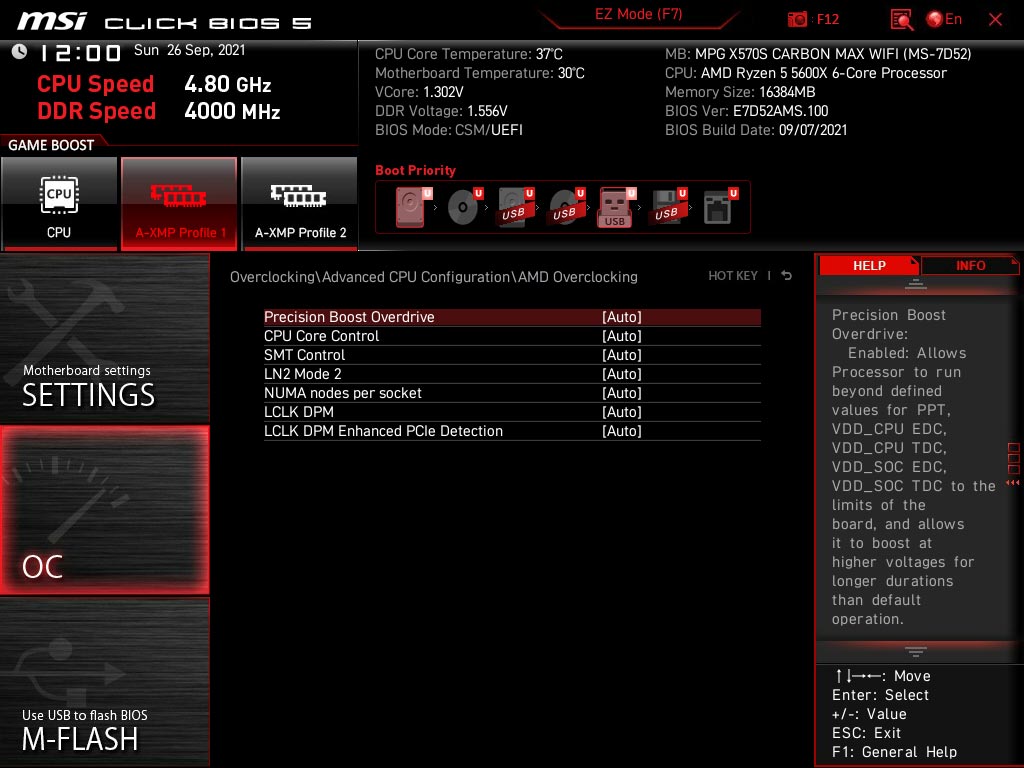

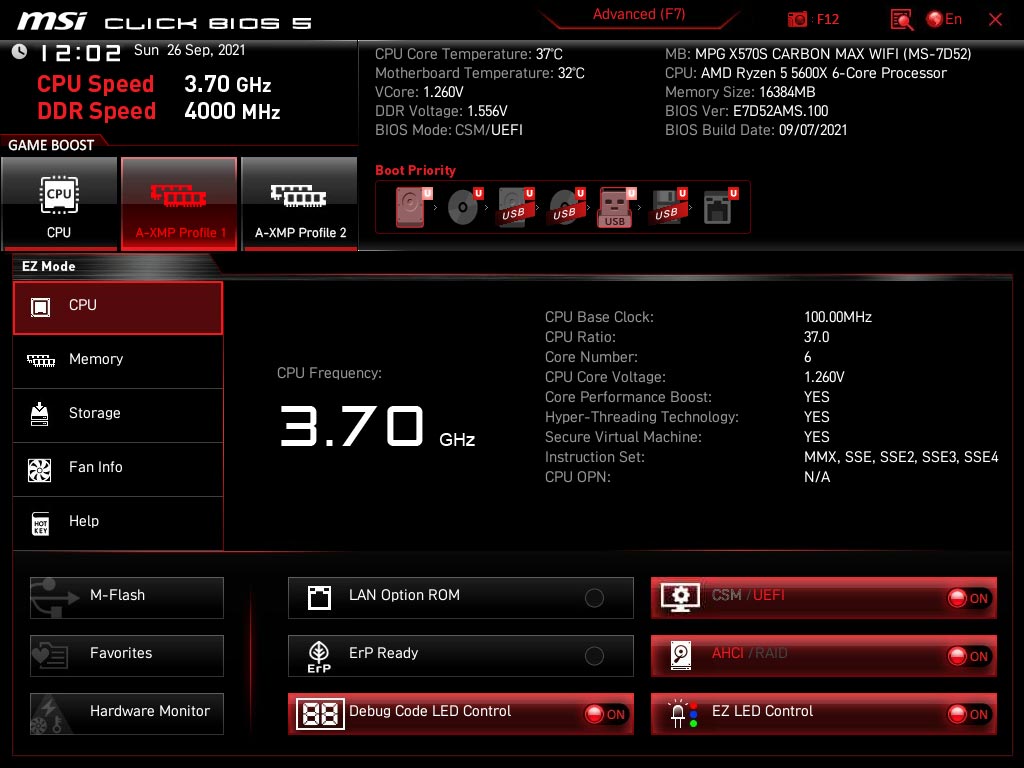

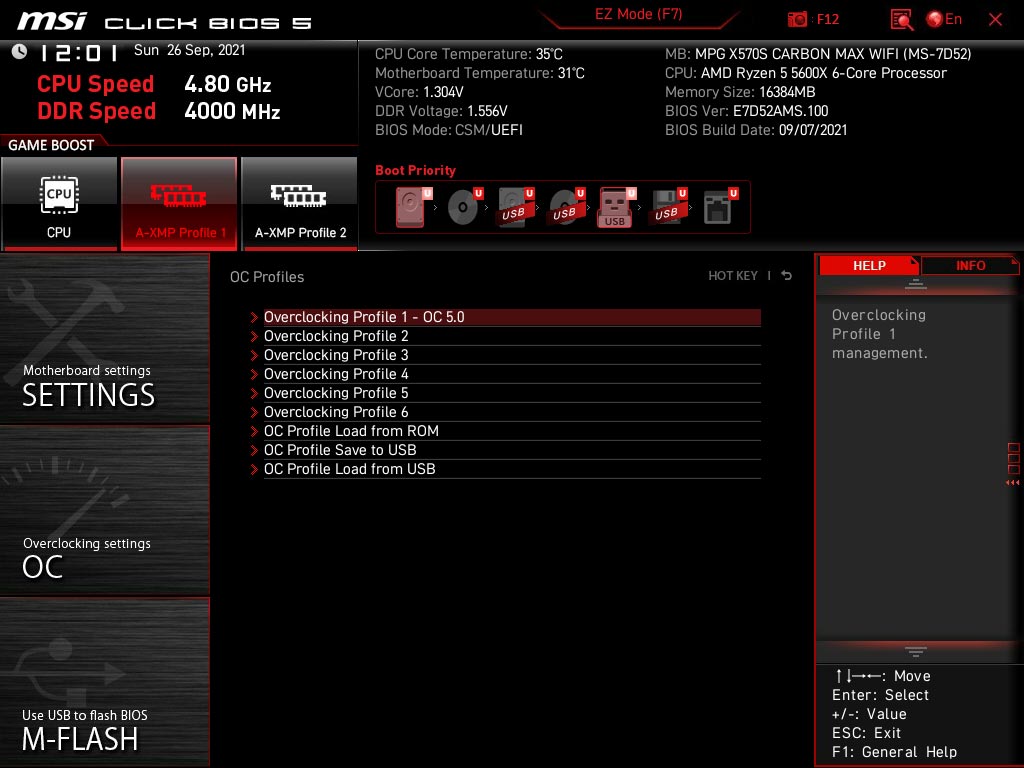

Une pression régulière sur la touche « Suppr » afin d’accéder au BIOS lors du démarrage de votre PC. Le BIOS s’ouvre sur l’affichage simplifié, une pression sur la touche F7 vous permet d’accéder à l’ensemble des paramètres. Le BIOS est intuitif et pour les initiés, il est assez facile de retrouver les différents paramètres nécessaires pour clocker votre processeur ou votre kit mémoire. Les paramètres qui nous intéresseront le plus se trouvent dans l’onglet « OC ». Nous avons flashé notre MSI MPG X570S Carbon EK X avant le dernier BIOS en date du mois de septembre et disponible sur le site de MSI.

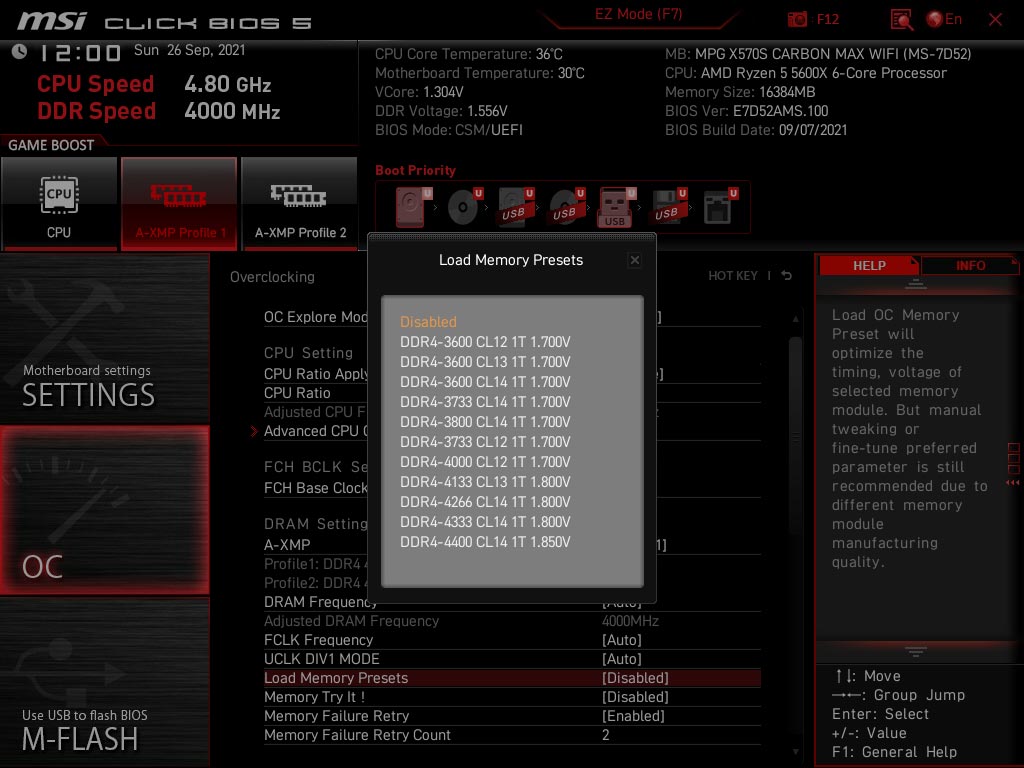

MSI offre aussi des profils mémoires qui peuvent être un bon point de départ pour ceux qui veulent se lancer dans l’overclocking de leur kit. On peut juste regretter l’absence de profils qui permettrait d’overclocker votre processeur bien que cela ne soit pas très compliqué pour débuter. MSI devrait revoir ses profils « OC memory » car pour en avoir testé quelques-uns, ils ne fonctionnent pas et ce n’est pas la première fois malgré que je dispose d’excellents kits mémoire.

Enfin, n’oubliez pas l’importance de sauvegarder vos paramètres afin de ne pas devoir à chaque fois encoder vos paramètres !

Les logiciels de notre MSI MPG X570S Carbon EK X :

Tout d’abord, il faut savoir que le logiciel principal de MSI, « MSI Center » fait peau neuve.  De notre côté, c’est le logiciel « Command Center Lite » que nous affectionnons tout particulièrement puisqu’il permet de modifier de nombreux paramètres directement au sein de l’OS. Celui-ci ne semble pas encore totalement compatible avec le chipset X570S puisque si nous parvenons à modifier les tensions à la volée dans l’OS, impossible de modifier le coefficient multiplicateur par contre.

[nextpage title= »La configuration de tests : « ]

Voici donc les différents composants qui équipent notre plateforme de tests. Pour la publication de ces tests, j’ai utilisé le dernier BIOS en date disponible directement sur le site de MSI France.

• Carte mère : MSI MPG X570S Carbon EK X (BIOS 7D52v10)

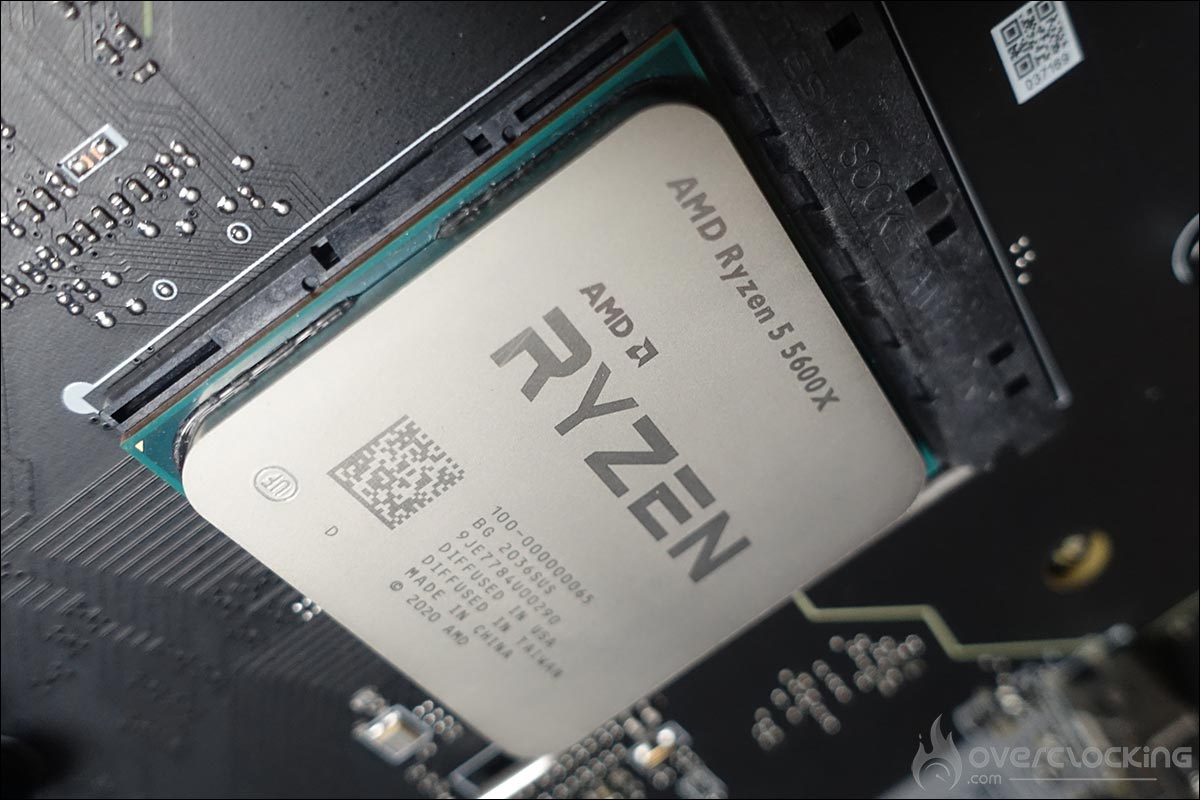

• Processeur : AMD Ryzen 5 5600X
• Mémoire : 16 GB GSKill Trident Z Royal Elite 4000 MHz CL14
• Carte graphique : MSI GT 710

• Système de refroidissement : radiateur EK de 480 mm
• SSD : Seagate FireCuda 520 500 GB SSD M.2 PCIe 4.0
• Alimentation : Corsair AX1600i
• Système d’exploitation : Windows 10 64 bits (version 1909)
• Écran : Asus PG27UQ

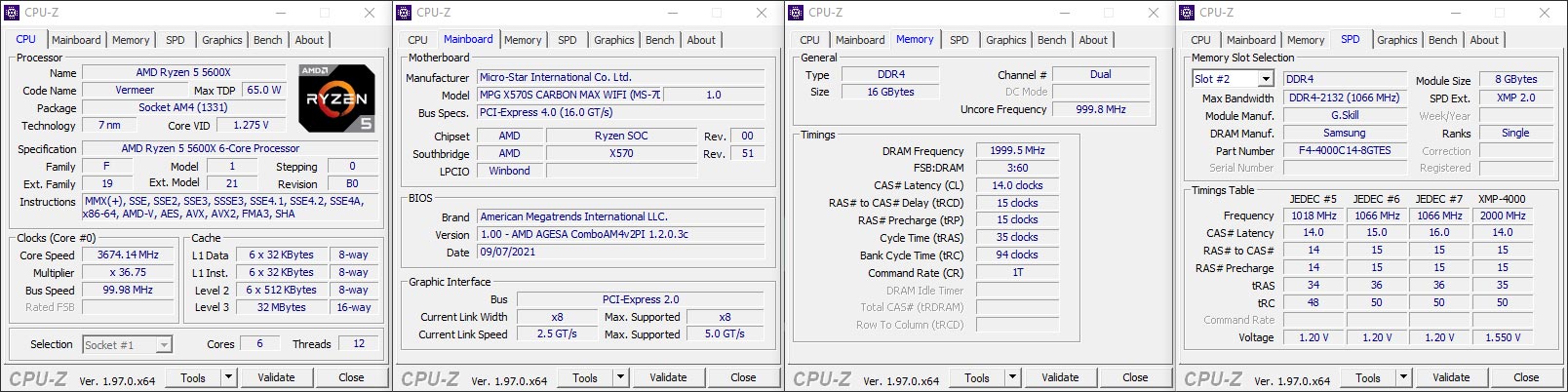

Un petit tour par CPU-Z afin de s’assurer que tout est parfaitement en ordre avant de débuter nos tests.

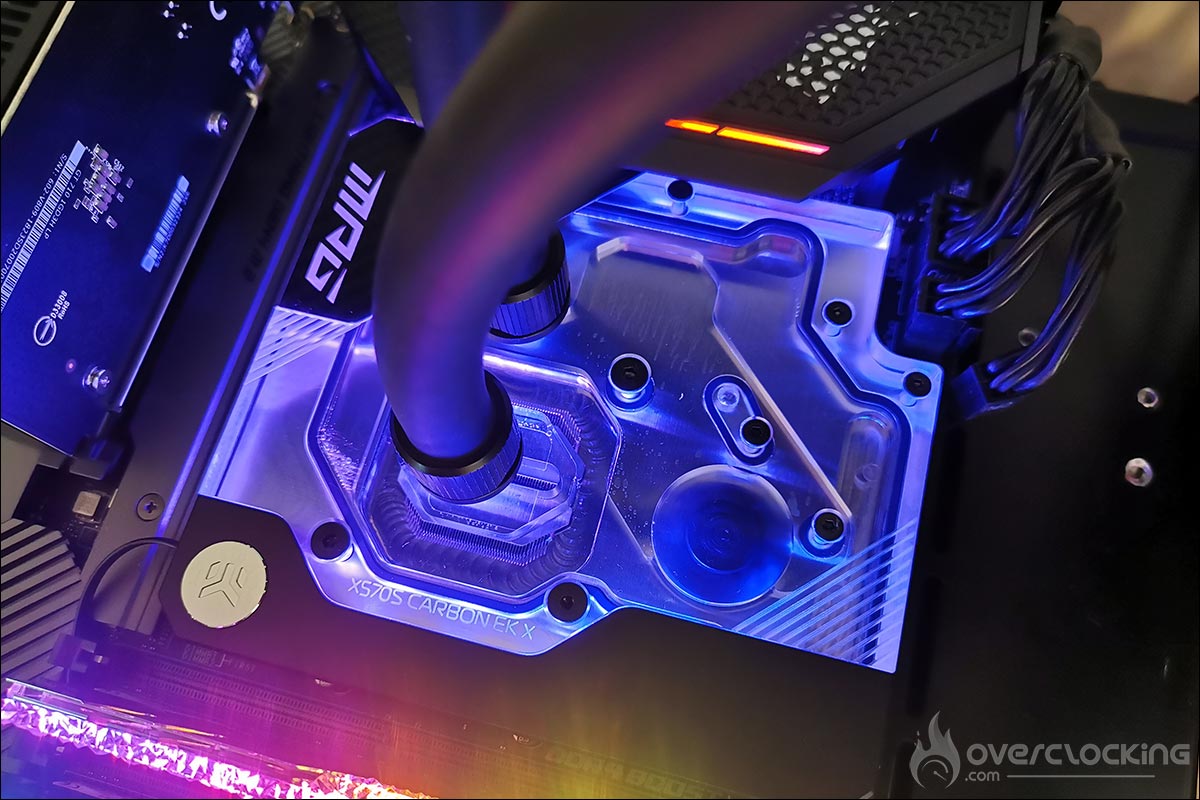

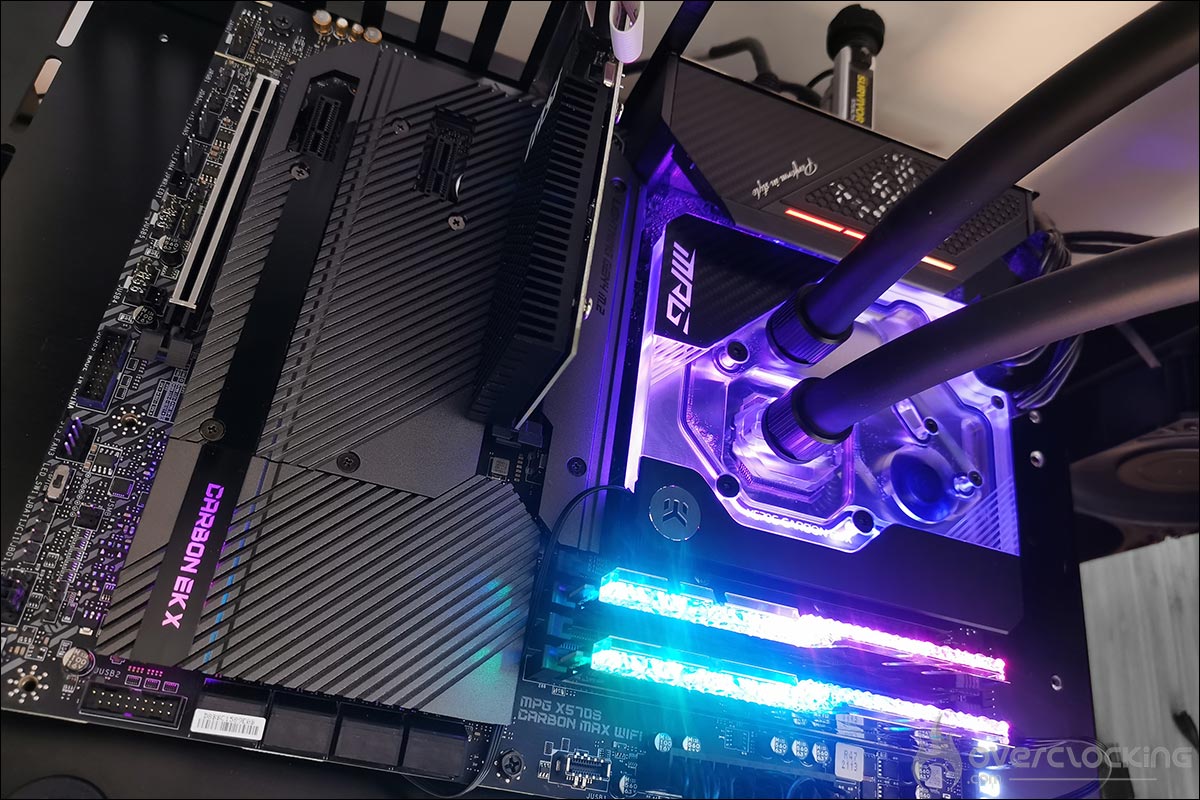

La boucle de refroidissement qui va me servir à refroidir le waterblock est construite autour de composant de la marque EK. Allez d’ailleurs jeter un œil à nos différents tutoriels de montage d’une boucle de refroidissement : Tuto 1 – Tuto 2 – Tuto 3.

Ici, nous avons utilisé un radiateur EK-CoolStream PE 360, quatre ventilateurs EK-Meltemi 120ER Black, une pompe réservoir EK-Quantum Kinetic TBE 200 D5 PWM D-RGB – Acetal, des embouts EK-Quantum Torque et du tuyau EK-Tube ZMT noir mat.

[nextpage title= »L’overclocking CPU – mémoire : »]

Protocole :

Avant de débuter, il est nécessaire d’avoir un ou plusieurs scores de référence avec notre Ryzen 5 5600X aux fréquences stock, c’est-à-dire, sans avoir réalisé aucune modification si ce n’est, avoir activé le profil XMP. Il est aussi très important d’avoir à portée de main une feuille qui va vous permettre de noter tous les tests que vous allez réaliser ainsi que les résultats ou échecs. Personnellement, j’ai des centaines de feuilles de mes tests sur lesquelles il m’arrive de retourner afin de savoir comment s’était comporté le processeur sur telle carte mère ou dans telle condition de tests. Ma petite bible à moi.

Pour de l’overclocking H24, il faudra bien sûr prendre plus de temps pour affiner la tension afin de lui fournir le minimum nécessaire mais aussi de régler chaque cœur indépendamment si vous désirez profiter du max du max des performances.

Load-Line Calibration :

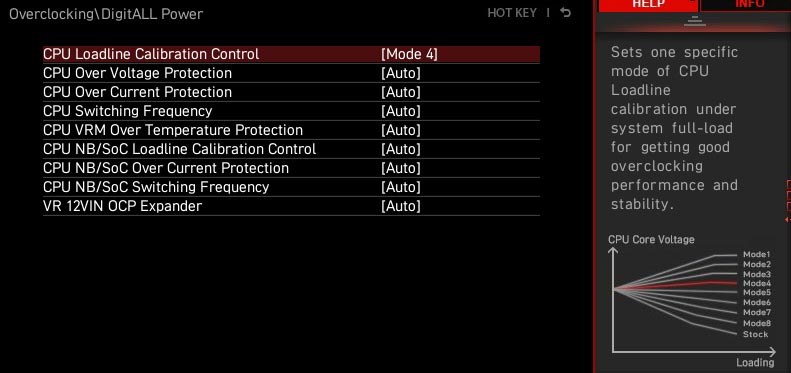

Petit tour par l’option « Load-Line Calibration » afin de régler au mieux ce paramètre afin de conserver une tension la plus constante possible. L’idée est de ne pas trop avoir de différence entre la tension choisie, la tension relevée au repos et en charge. Comme habituellement, sur une carte MSI, nous avons opté pour un Mode 4 puisque c’est pour nous la courbe qui nous semble être juste un poil au-dessus de l’horizontal.

Overclocking sous watercooling en étapes :

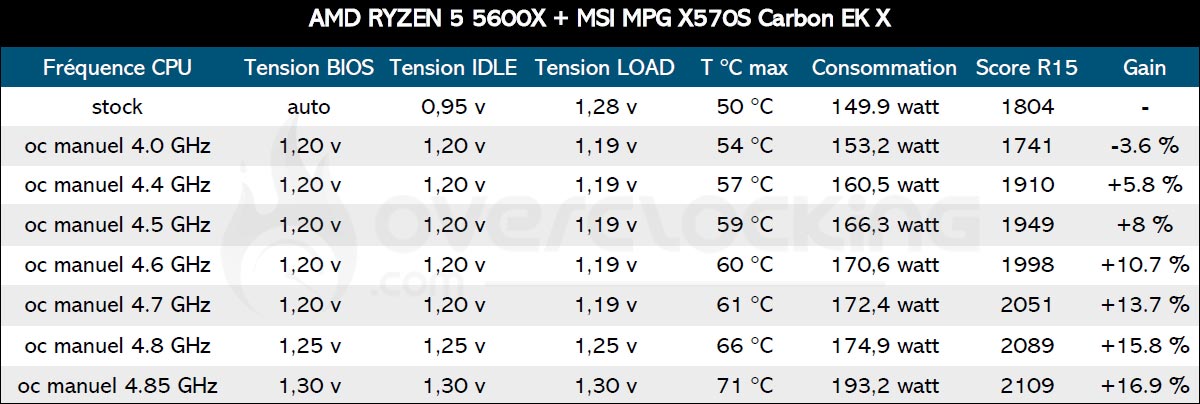

Comme à mon habitude, je vais débuter les tests en choisissant, via le BIOS, une fréquence de départ appliquée sur les 6 cœurs de cet exemplaire du 5600X. J’ai opté pour une fréquence de départ de 4000 MHz avec un coefficient multiplicateur de 40, un BCLK de 100 et une tension de 1.20 volt. L’idée est ensuite, dans l’OS, de tester la stabilité sur plusieurs runs de Cinebench R15 multithread. Si c’est stable, j’augmente la fréquence d’un palier de 100 MHz tout en revérifiant la stabilité. Si le benchmark crashe, j’augmente la tension par palier de 0.05 volt afin de retrouver une stabilité permettant d’exécuter le benchmark. L’objectif est de se faire assez « rapidement » une idée de la fréquence max benchable.

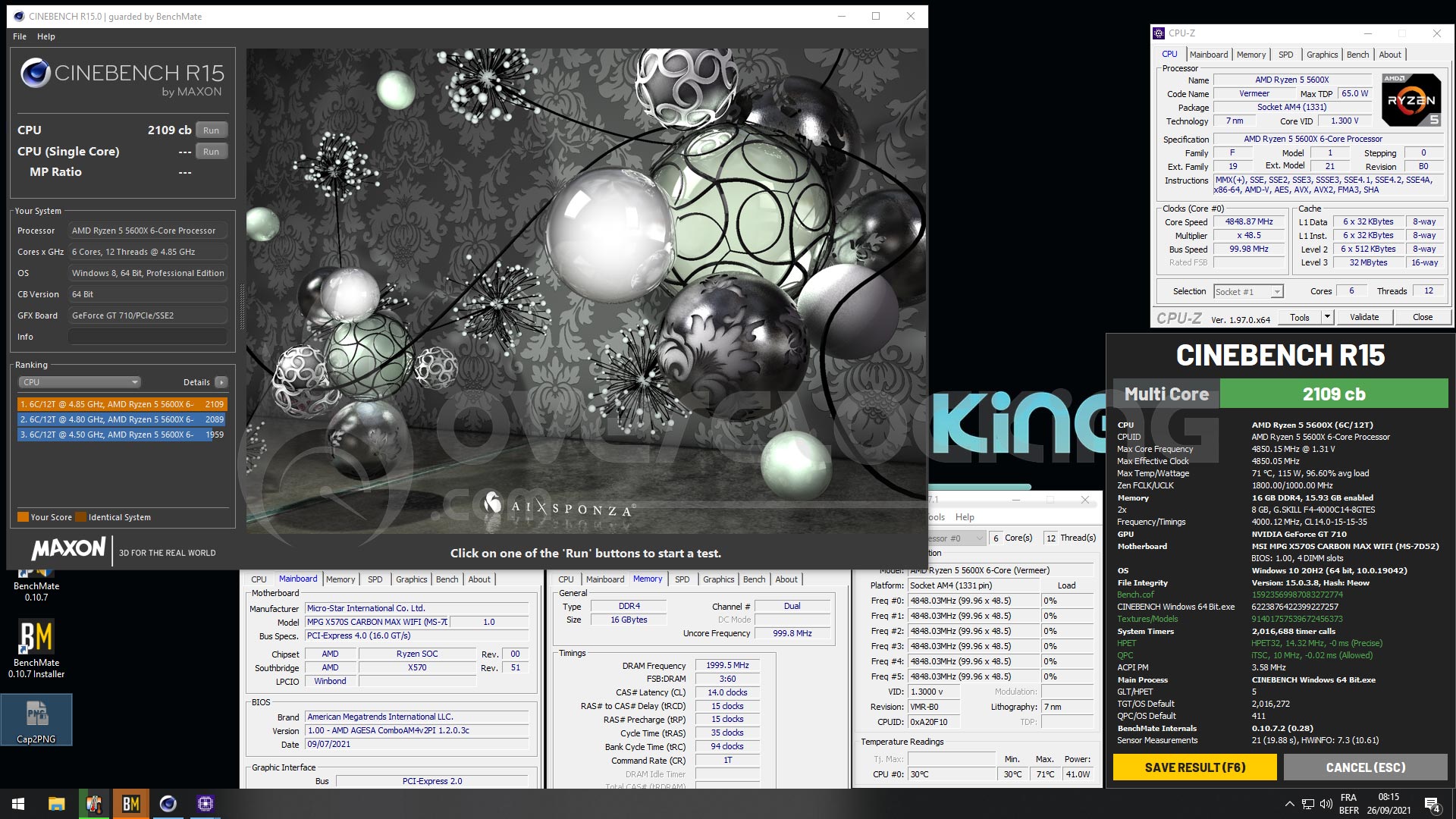

C’est parti, boot depuis le bios à 4 GHz et direction Windows 10 afin de réaliser notre premier benchmark sous Cinebench R15. Le score étant en retrait face au score initial, nous allons passer directement à 4400 MHz ! Lorsque le CPU est à sa fréquence « stock », j’ai pu observer que les fréquences durant Cinebench R15 variait entre 4125 MHz et 4225 MHz.

Notre 5600X parvient à atteindre les 4.7 GHz avec une tension de 1,20 volt et sans broncher. C’est identiquement le même comportement qu’avec notre Ryzen 9 5900X et notre Ryzen 9 5950X. Par contre, dès que nous lançons Cinebench R15 à 4.8 GHz, la config reboot immédiatement. On redémarre en augmentant la tension de 0,05 volt afin de tenter de passer la fréquence de 4800 MHz.

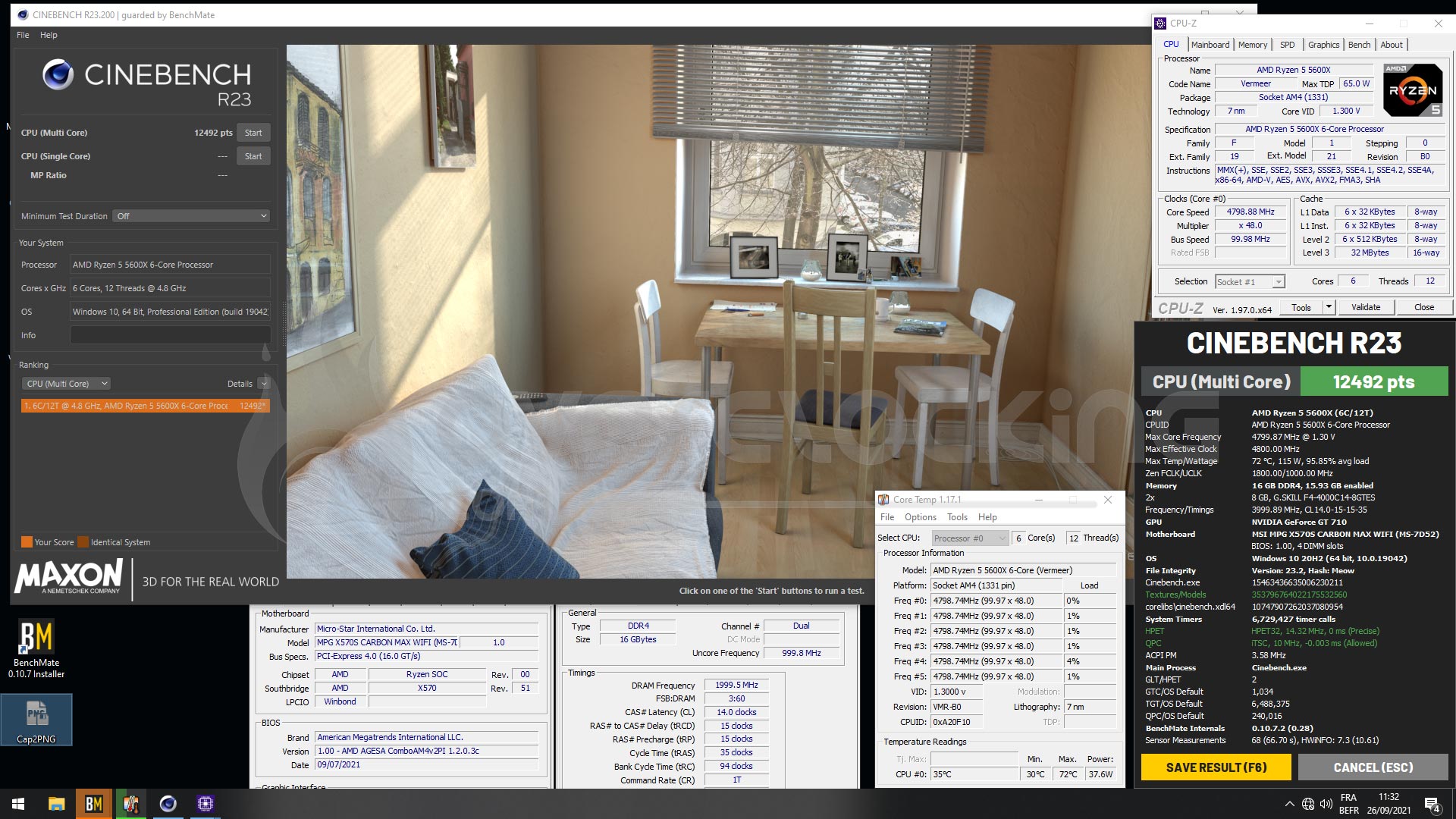

Pour être finalement stable à 4.8 GHz, le 5600X a besoin d’une tension de 1,25 volt sous Cinebench R15 et 1,29 volt sous R23. J’ai pu aussi bencher Cinebench R15 à 4850 MHz avec une tension de 1.275 volt, et comme vous pouvez le voir, les températures sont excellentes.

L’overclocking de la mémoire :

Comme vous l’avez constaté dans le détails de la configuration, nous avons utilisé l’excellent kit mémoire de GSKill, le Trident Z Royal Elite 4000 MHz CL14, véritable coup de cœur au sein de la rédaction. Dans un premier temps, nous avons comparé les performances du kit avec le profil XMP activé par défaut (4000 MHz – FCLK 1800 – ratio 1:2). L’idée est d’ensuite monter le FCLK à 2000 avec un ratio 1:1 et de tester aussi la fréquence à 4200 MHz avec un FCLK de 2100, toujours en ratio 1:1 et avec une tension qui passe de 1.55 volt à 1.6 volt.

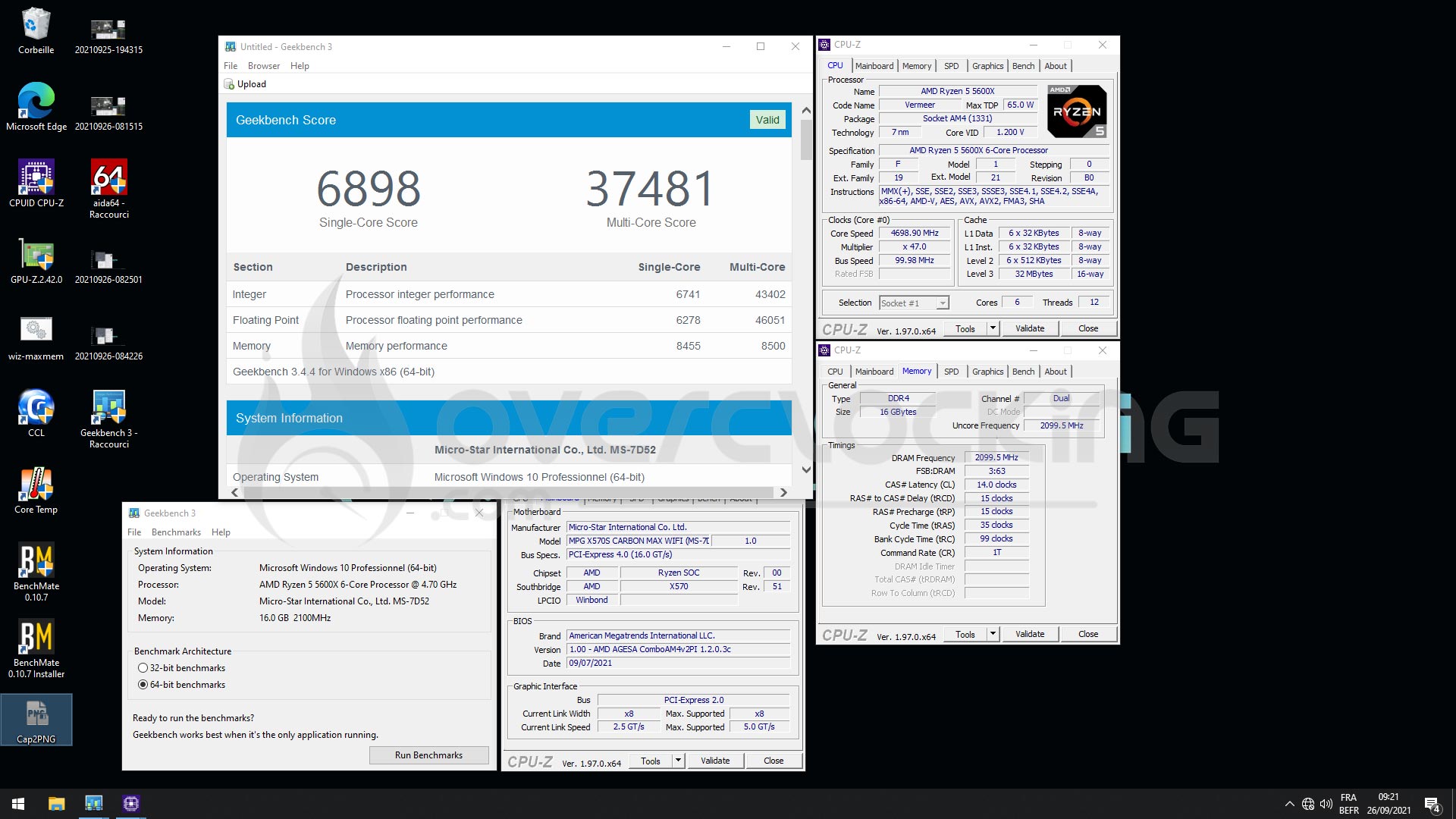

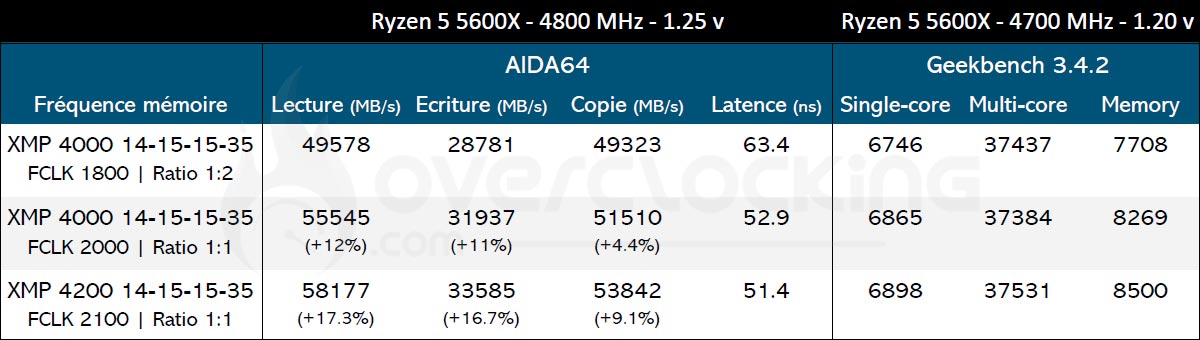

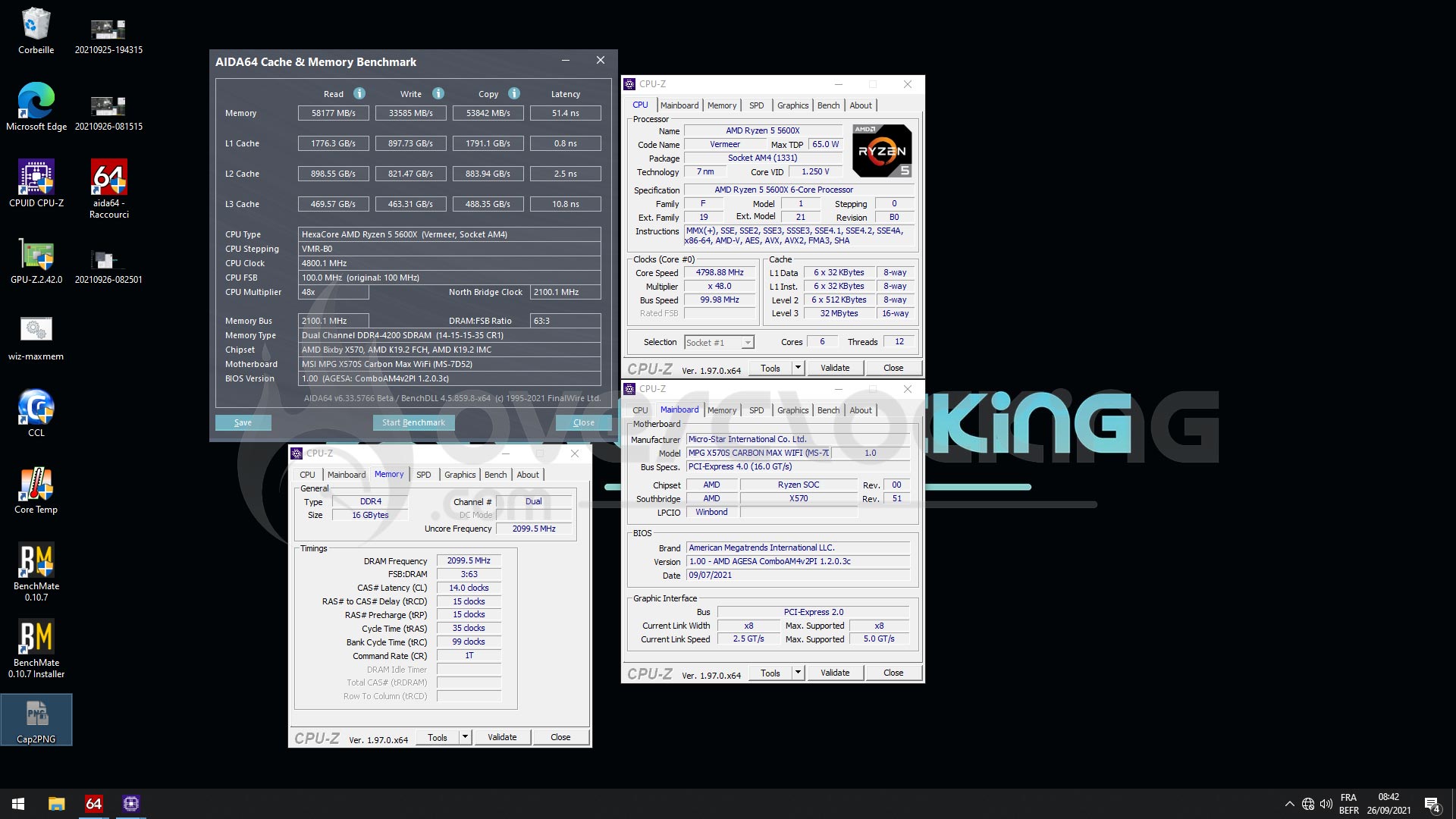

Les tests ont été effectués sur AIDA64 et Geekbench 3.4.4. Comme vous pouvez le constatez, les résultats sont sans appel avec un réel gain. En ce qui concerne les profils mémoires intégrés au BIOS, nous ne sommes pas parvenus à booter avec aucun de ceux-ci, dommage car c’est un souci récurant sur plusieurs modèles de chez MSI.

[nextpage title= »Le mot de la fin : »]

Cette MSI MPG X570S Carbon EK X offre un excellent compromis avec une carte mère se situant dans le milieu de gamme de la marque MSI et associée aux excellents composants de la marque EK. L’association de ces deux marques offrent un produit très intéressant et performant, qui n’a pas à rougir des modèles plus haut de gamme. La combinaison avec notre Ryzen 5 5600X s’est déroulée sans encombre ainsi qu’avec le kit mémoire GSKill Trident Z Royal Elite à 4000 MHz CL14.

Certes, parlons directement du prix affiché à 559 euros et qui est effectivement assez élevé. N’oublions pas que dans ce prix, nous retrouvons celui du monoblock que nous estimons à 140 euros, ce qui nous laisse la carte mère à 419 euros. Un rapide petit tour sur internet nous permet de trouver la MPG X570S CARBON MAX WIFI à 324 euros en sachant que le prix conseillé est de 349 euros. On est donc sur un surplus de 70 euros qui, malgré le , nous semble un peu difficile à justifier même si rappelons-le, en bundle on retrouve le EK-Leak Tester dont la valeur est de 35,50 euros, mais qui ne sera peut-être pas très utile pour les habitués des boucles de refroidissement liquide custom. Si le bon de 50 euros pour du matériel EK avait été présent, le prix aurait été plus simple à justifier. Maintenant, et c’est une constatation que nous avons fait, le chipset X570S est finalement plus chère que le X570, sans trop en comprendre la raison.

En ce qui concerne la carte mère, nous n’avons rencontré aucun souci, avec un BIOS qui nous semble parfaitement stable. Les plus gourmands d’entre vous auront la possibilité d’installer jusqu’à quatre SSD de type M.2. Le waterblock fait parfaitement le travail et permet au processeur ainsi qu’à l’étage d’alimentation de rester au frais. Petit point à prendre en compte, au-delà du budget de la carte mère, il vous faudra encore investir dans la boucle de refroidissement.

MSI MPG X570S Carbon EK X

On a aimé :

• La carte mère avec un waterblock en bundle la moins chère du marché
• Un bundle ultra complet !
• La qualité du monoblock de EK
• Un étage d’alimentation performant avec ses 14 phases
• La compatibilité avec le RGB Corsair (connecteurs PCB)
• La nouvelle version de MSI Center sur laquelle nous reviendrons très bientôt
• L’overclocking automatique de la mémoire via Memory Try It!
• Le logiciel Command Center Lite
• La présence de 4 emplacements SSD M.2

On aurait aimé :

• La présence d’un bouton physique Power et Reset
• Un chipset X570S au même tarif que le X570
• Un prix plus en adéquation entre celui de la carte mère seul et le prix du waterblock
• Des profils mémoires stables

Finalement, le prix, que nous avons du mal à justifier lui fait perdre un peu d’intérêt et nous dirige vers un award d’argent. Cette MSI MPG X570S Carbon EK X reste tout de même l’offre la plus intéressante pour un modèle équipé de base d’une solution de refroidissement liquide. Si vous avez le budget et que la solution d’un monoblock vous tente, vous pouvez sans hésiter franchir le pas et optez pour ce modèle.
