KFA2 RTX 3060 Ti EX :

L’architecture :

Cette KFA2 RTX 3060 Ti EX est la sixième carte que nous testons et qui bénéficie de la nouvelle architecture de NVIDIA, Ampere. Celle-ci a pour but de venir remplacer la GeForce RTX 2060 Super lancée il y a un peu plus de deux ans. Cette RTX 3060 Ti bénéficie d’une puce graphique GA104 avec un processus de fabrication en 8 nm réalisé par Samsung. La taille de la puce est de 392 mm² et accueille 4864 cœurs cuda.

Notre RTX 3060 Ti EX dispose de 8 GB de GDDR6 en 256-bit, ce qui se traduit par une bande passante de 448 GB/s. Le TDP est de 200 watt, ce qui est supérieur à la RTX 2060 Super qu’elle a pour but de remplacer et donc le TDP était de 175 watt.

Le refroidissement :

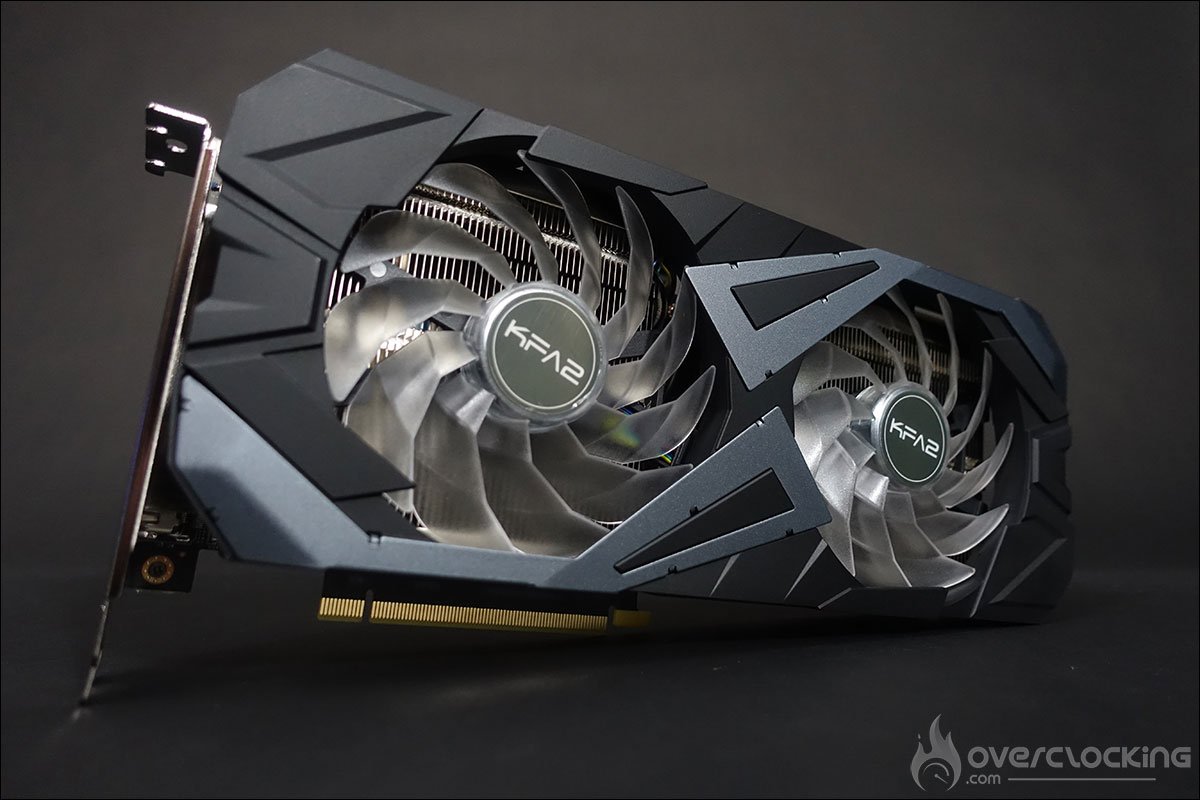

Cette KFA2 RTX 3060 Ti EX a des proportions différentes de la version Founders Edition de NVIDIA. Le principal changement se situe au niveau des ventilateurs, qui sont, sur ce modèle, au nombre de deux. Ces deux ventilateurs de 102 mm de la série « Wings » ont été conçus pour offrir une plus grande pression statique tout en produisant le moins de nuisances sonores possibles. Il bénéficie d’un rétroéclairage RGB qui peut être contrôlé par le logiciel Xtreme Tuner sur lequel nous reviendrons plus en détails au cours de cet article.

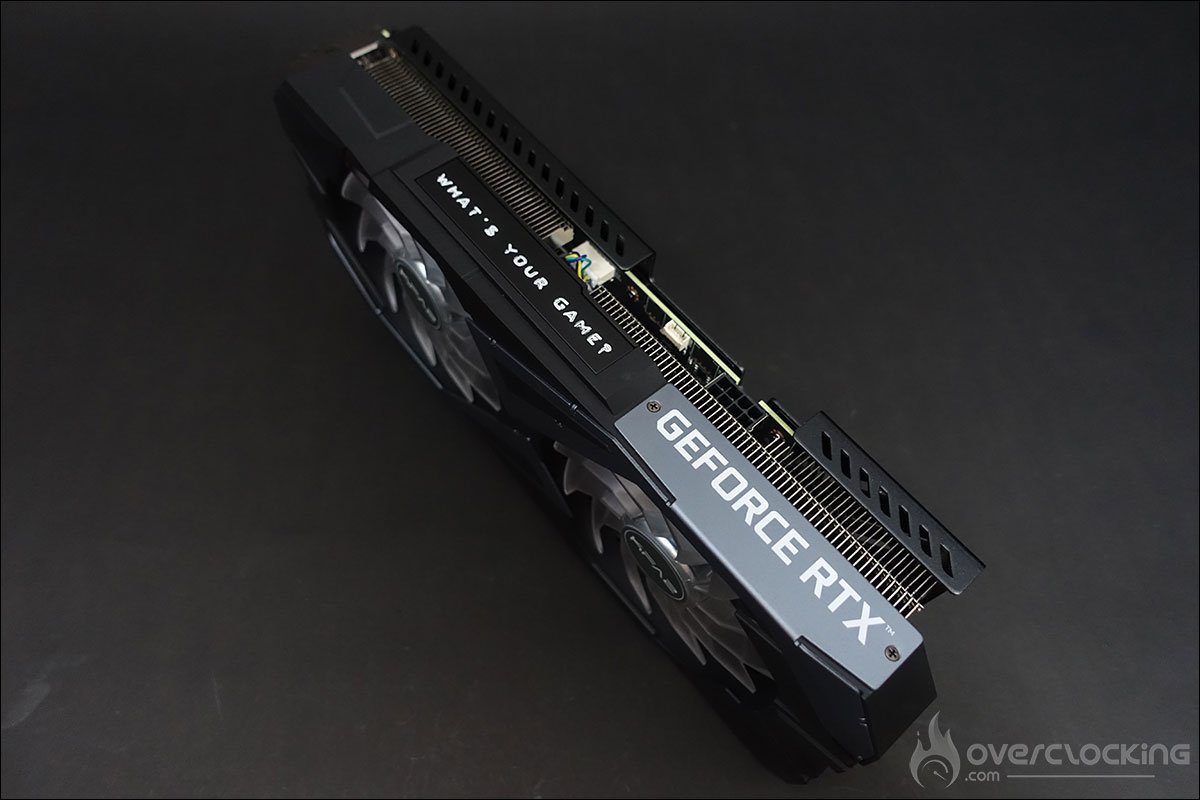

Au niveau des dimensions de la carte, nous sommes sur des proportions de 299 x 139 x 58 mm avec une épaisseur de 2.5 slots. Le carénage de la face avant est majoritairement fait de plastique de couleurs noirs, ce qui offre un rendu assez neutre lorsque la carte n’est pas sous tension. Le rétroéclairage RGB change totalement la donne. Tant que nous sommes à parler des touches lumineuses, l’inscription très célèbre de la marque, « what’s your game? » est placée sur la tranche supérieure de la carte.

Sur la face avant, les trois ventilateurs de 102 mm sont chargés de tenir au frais le radiateur en contact avec la puce graphique ainsi que les différents composants du PCB. Ces ventilateurs translucides disposent de 11 pales et resteront au repos lorsque la carte n’est pas sollicitée et que la température reste inférieure à 35°C.

Pour aller plus loin :
[LABO] KFA2 RTX 3090 Ti Hall Of Fame

Le radiateur :

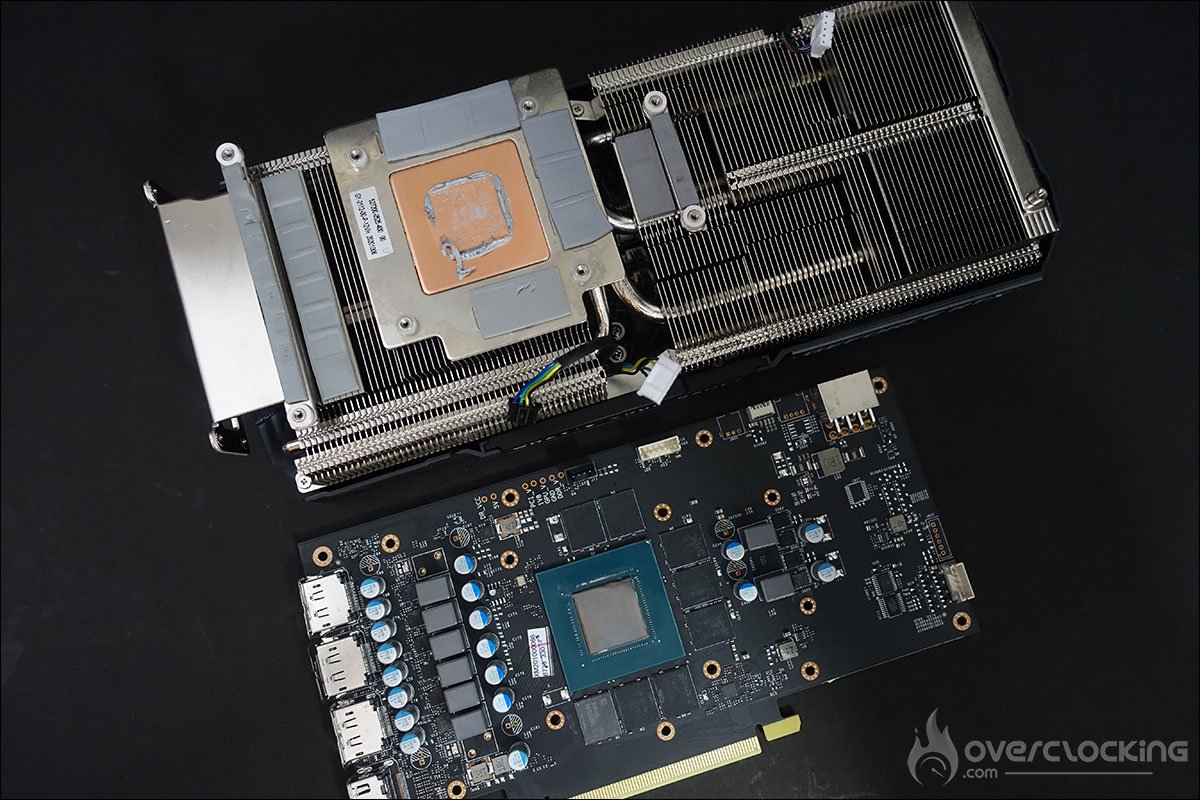

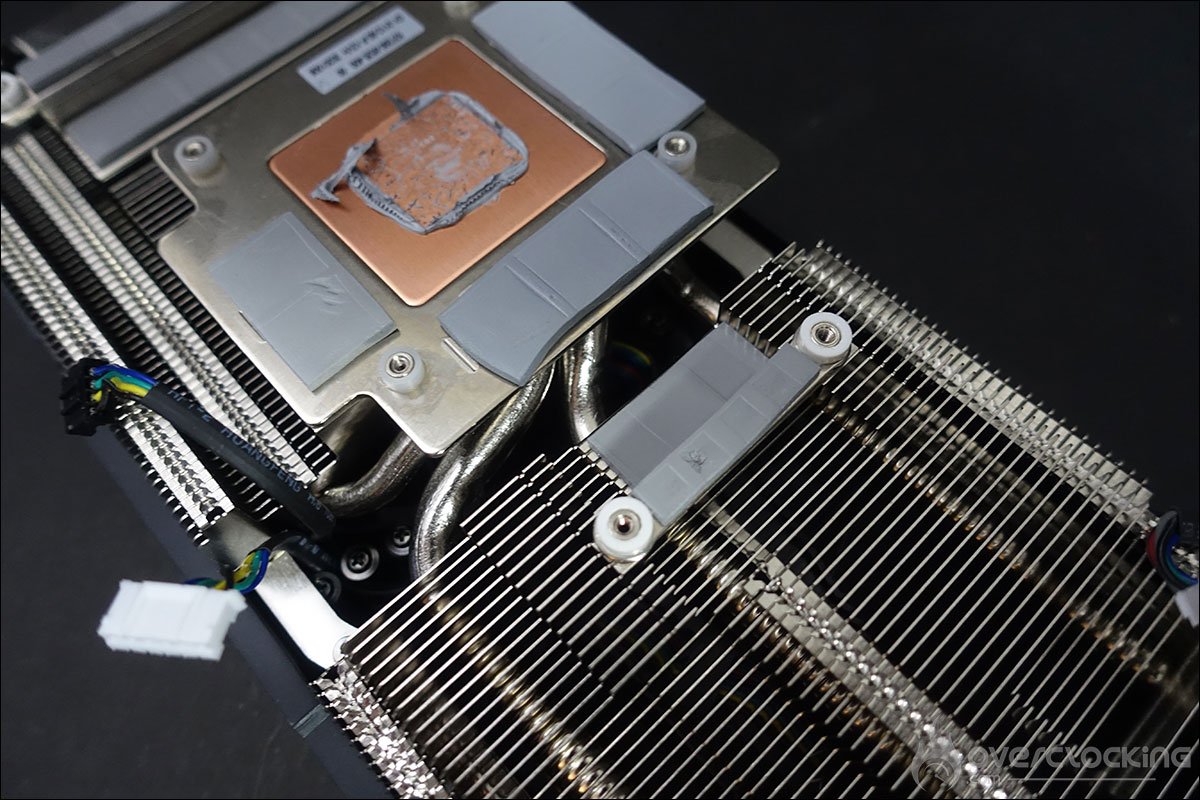

Le radiateur est assez imposant et plus épais que le modèle qui équipe la version Founders Edition. Il est traversé par quatre caloducs, deux de 6 mm et deux de 5 mm. La partie en contact avec le GPU est en cuivre. Petite chose assez particulière, c’est que les quatre vis de fixation placée autour du GPU reprennent un entraxe traditionnel et pas celui de la carte de NVIDIA. Les puces mémoires et l’étage d’alimentation de la mémoire sont recouverts de pads thermiques. L’idée est d’optimiser le transfert de chaleur vers le radiateur.

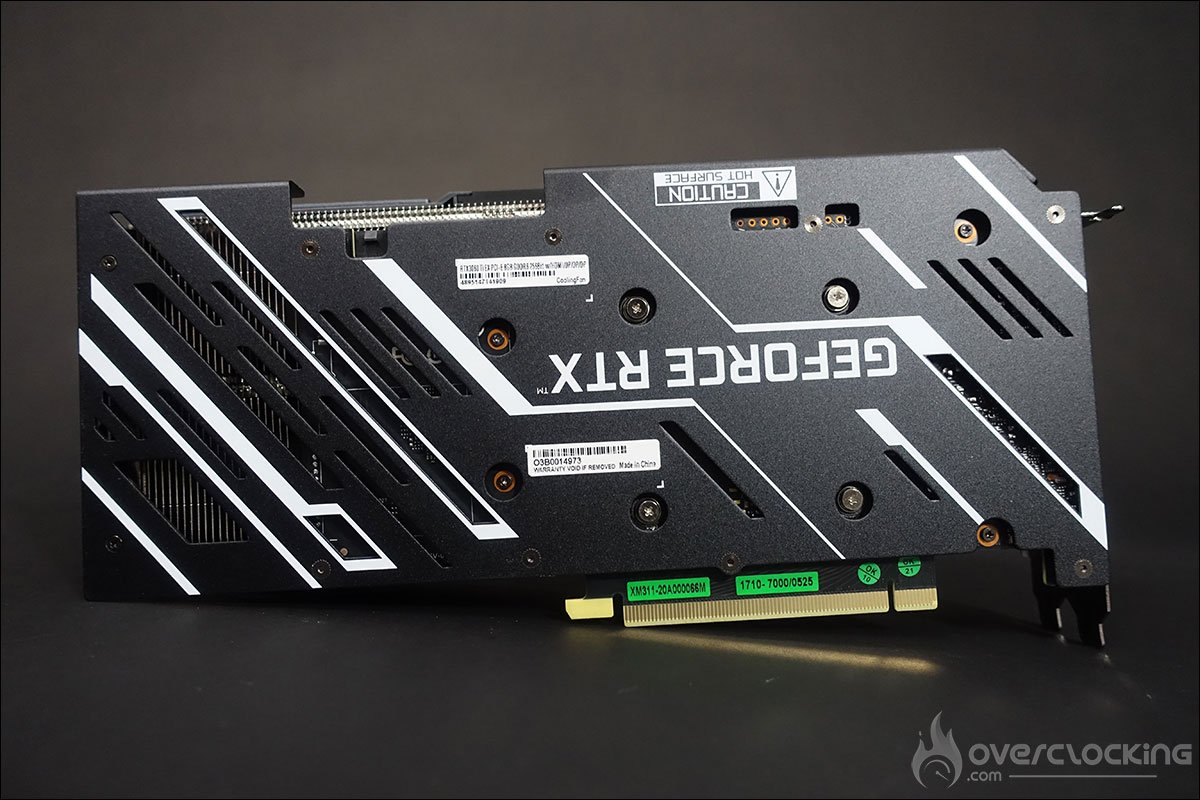

L’unique rôle ici de la backplate est de rigidifier le PCB et d’éviter que celui-ci ne se torde sous le poids de la carte.

Les connectiques :

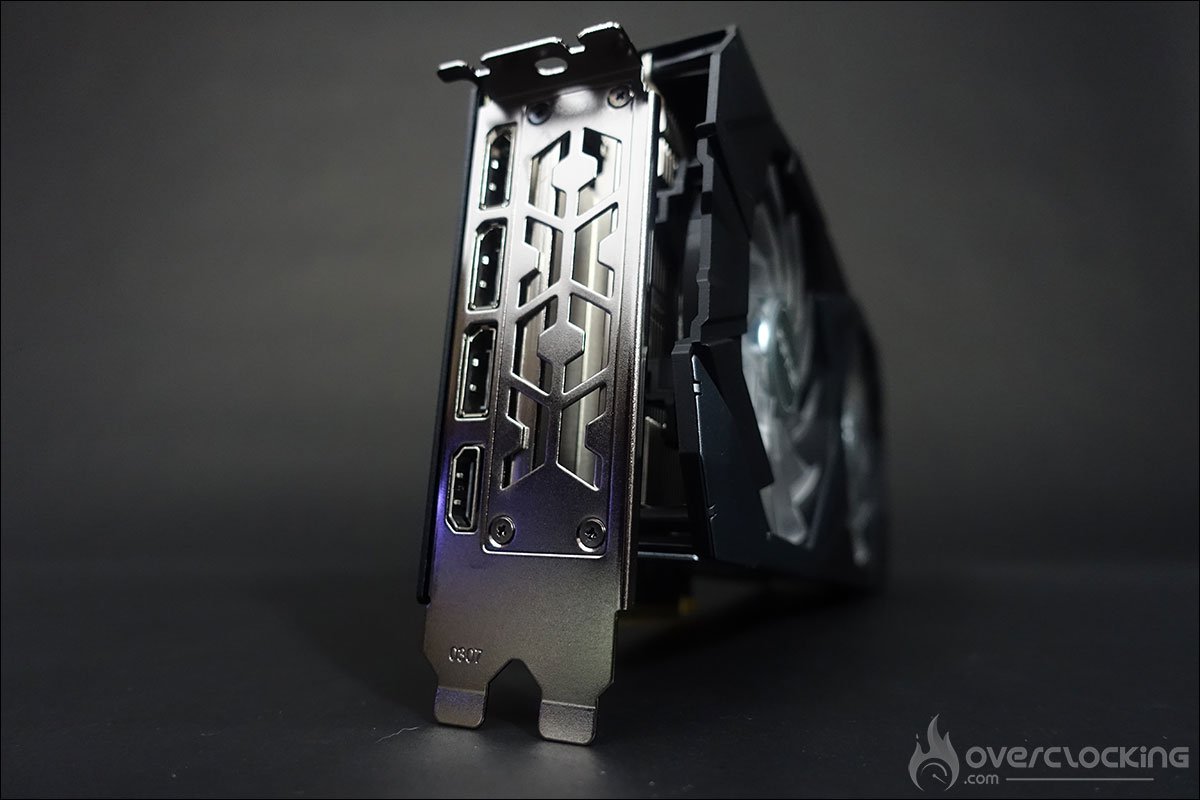

Pour alimenter la carte, on retrouve un seul connecteur 8-pin. Enfin, sachez que la carte dispose, au niveau des sorties vidéos de trois DisplayPort 1.4a et d’un port HDMI 2.1. On peut aussi remarquer que l’équerre dispose d’une surface évidée afin de permettre à l’air chaud d’être évacué à l’extérieur de votre PC.
