Installation
Maintenant que les présentations sont faites, on peut passer à l’étape de montage de notre configuration. Comme d’habitude, cette dernière sera constituée des éléments suivants :
- Carte mère : ASUS Maximus VI Extreme
- Carte graphique : ASUS HD 7970
- Ventirad Cryorig H7 Quad Lumi
- Alimentation Corsair HX850
L’alimentation :
L’installation d’un bloc d’alimentation à l’intérieur d’un Obsidian 500D se fait de manière classique (pour un boîtier équipé d’un cache alim). On glisse notre bloc par le côté et on le fixe par l’arrière du boîtier. Une fois en place, l’alimentation reposera sur ses patins en caoutchouc et profitera du filtre disposé en dessous afin d’éviter son encrassement.
Le stockage :
Pour l’installation des unités de stockage, on retrouve typiquement deux types de support : les paniers 3.5″ et les platines 2.5″.

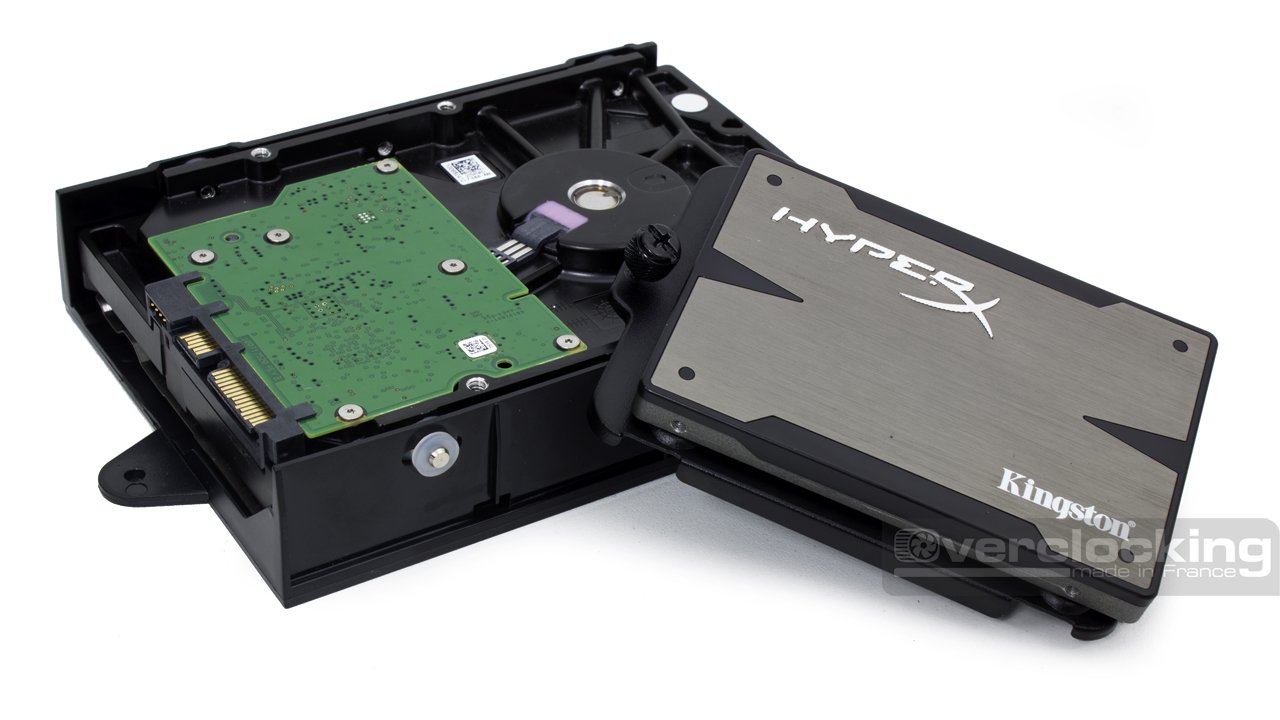

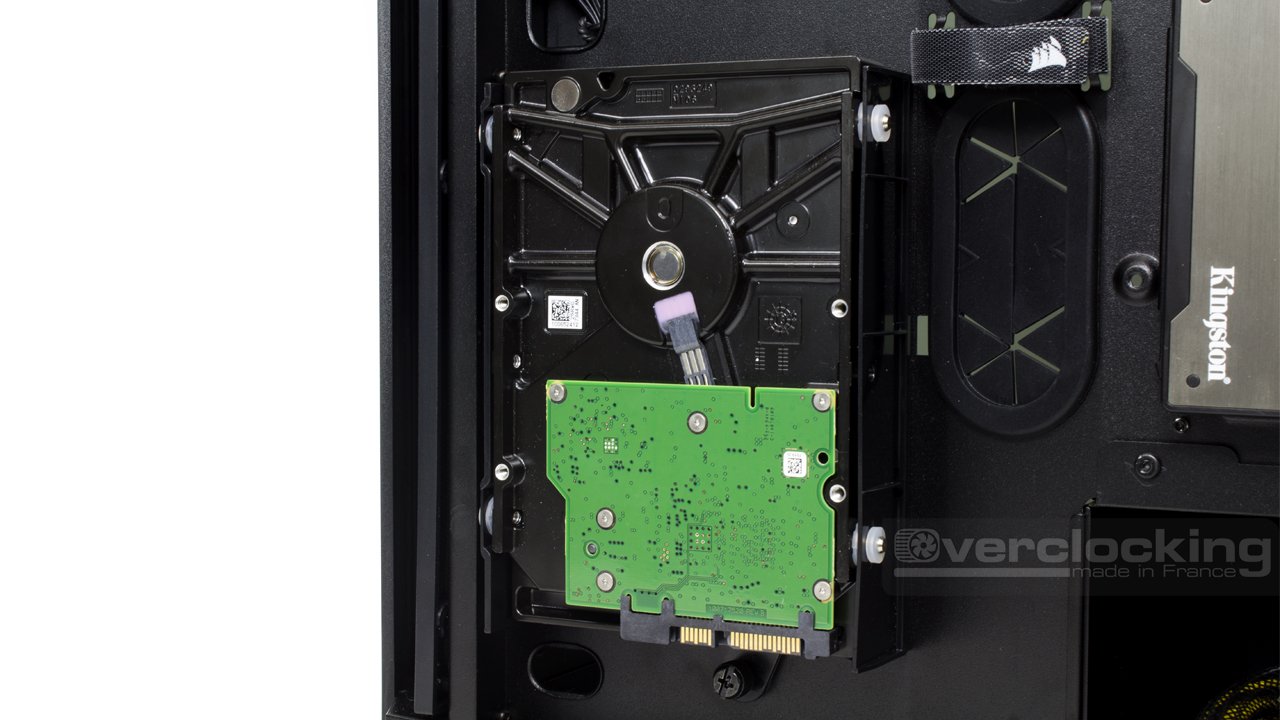

Concernant l’installation des disques durs 3.5″, on commencera par libérer le panier via la vis à main puis on tirera le support vers le haut pour le libérer. Attention, il faudra peut-être forcer un petit peu, les paniers étant fermement clipsés. Ensuite, on l’écarte et on glisse notre HDD dedans. Attention toutefois, le PCB du disque devra se retrouver côté visible afin de pouvoir fermer la porte du 500D. On remettra le tout en place en suivant ces étapes dans le sens inverse.

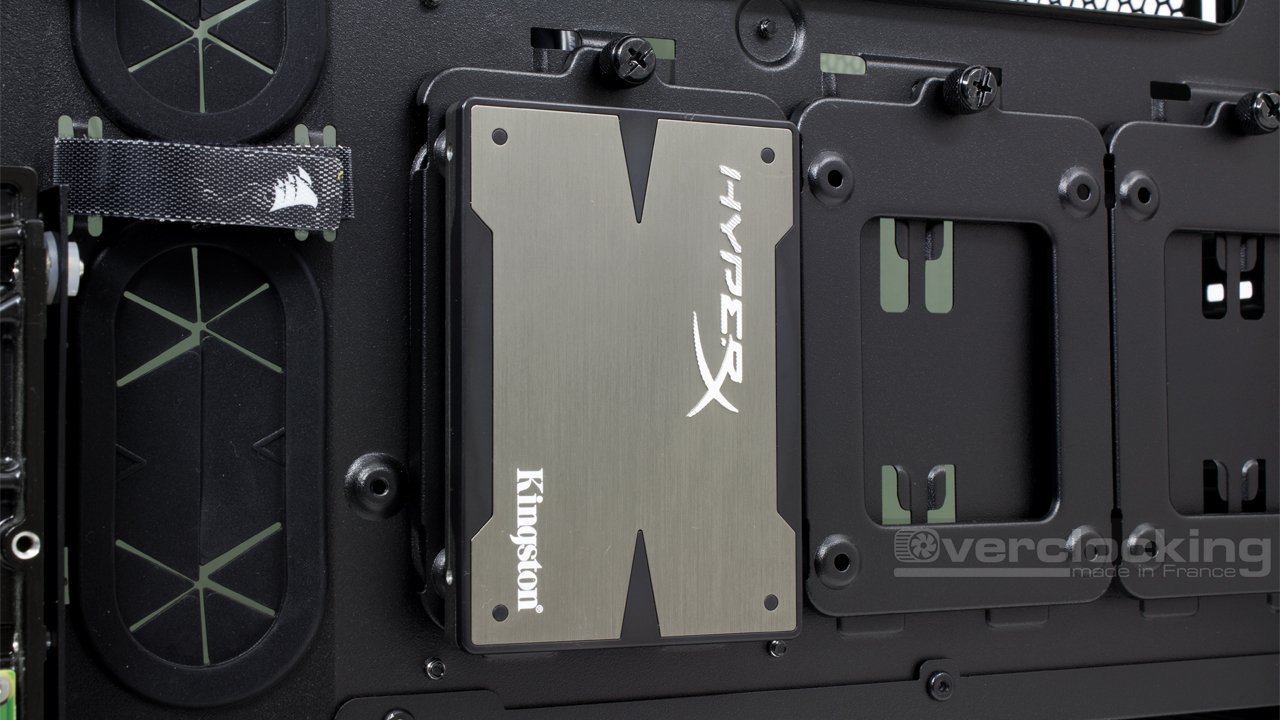

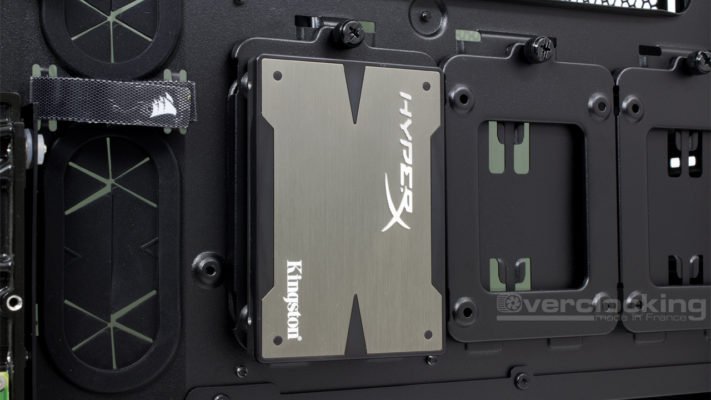

Côté SSD, rien de plus simple, on libère une platine (via la vis à main), on fixe notre SSD dessus et on remet l’ensemble à sa place. En 30 secs, le montage est terminé !
La carte mère, ventirad, carte graphique :

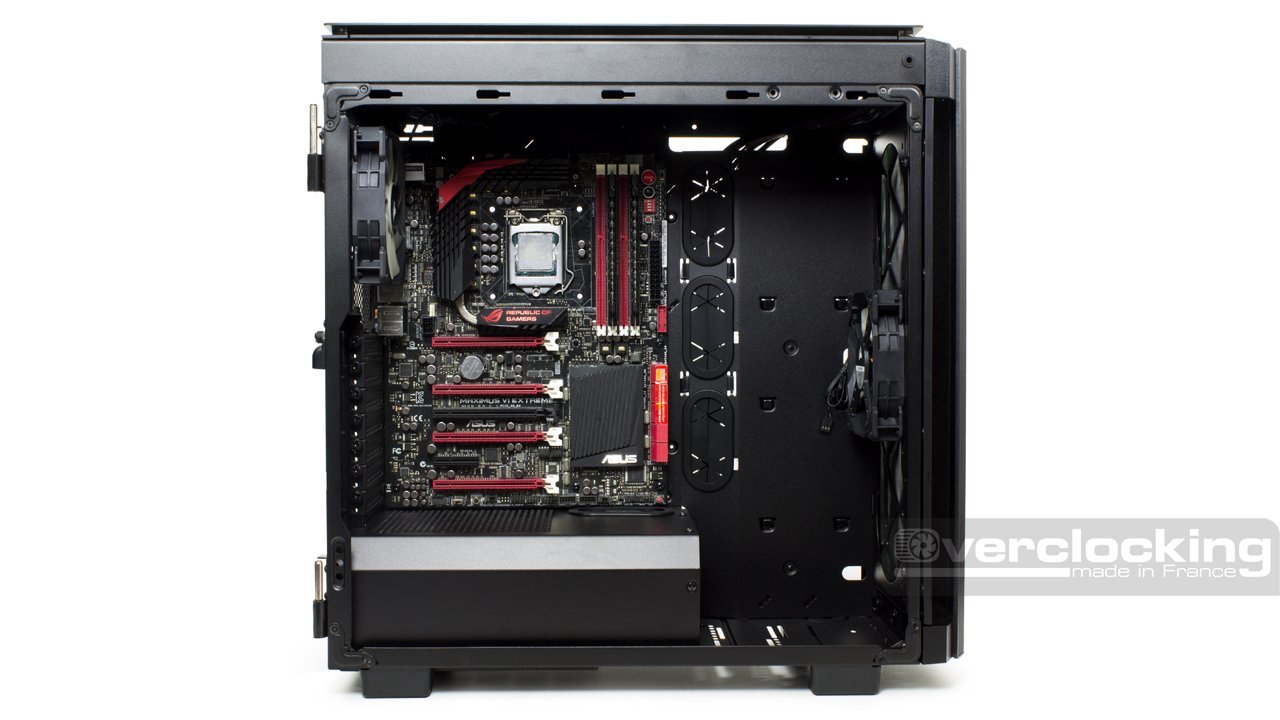

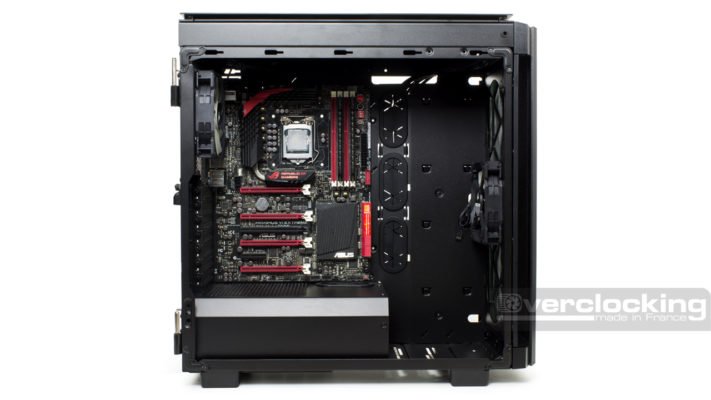

Une fois le stockage et l’alimentation en place, on peut directement visser la carte mère sur le plateau du Obsidian 500D. Effectivement, les entretoises étant déjà en place, il n’y a pas d’étape intermédiaire à ce niveau.

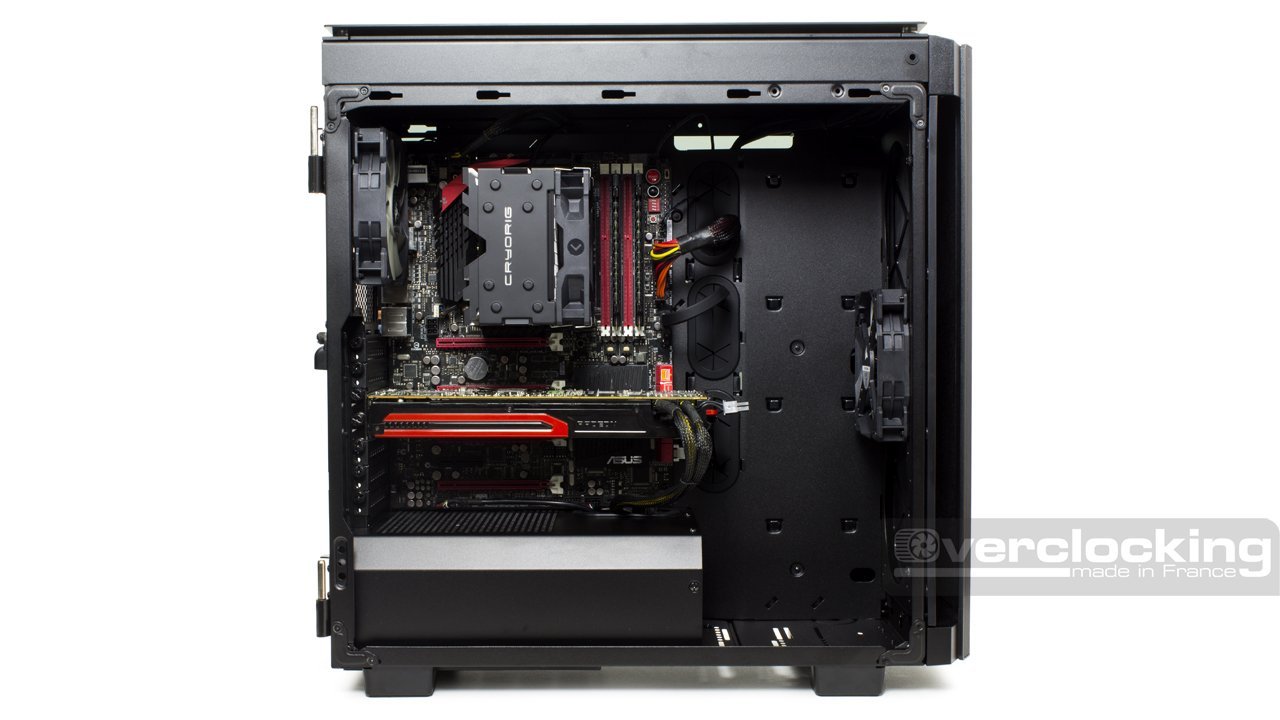

L’installation du ventirad se fait aussi de manière simple. Le large accès backplate permettra d’avoir un accès direct au dos de la carte mère. On ne sera pas obligé de faire machine arrière en enlevant la carte mère pour pouvoir installer son dissipateur.
La carte graphique pourra être installée à la verticale ou non. Dans le premier cas, on devra arracher les deux caches. Il ne faudra pas hésiter à forcer un petit peu dessus, l’acier étant épais, ils ne s’avoueront pas vaincus facilement. Par la suite, un riser, deux vis à mains et vous connaissez la chanson.
Le câblage :
Ne reste maintenant plus qu’à câbler ! Mais avant de commencer quoi que ce soit, on prendra soin de retirer la goulotte.
On peut maintenant s’organiser. Pour commencer, on fait passer les câbles PCIe (carte graphique) et du front panel par le passage sur le cache alimentation. On enchaîne en disposant les EPS12V et ATX 24 broches au niveau de l’emplacement de la goulotte. Finalement, l’étape la plus compliquée reste de regrouper et de plaquer les câbles suffisamment pour pouvoir remettre la goulotte en place. Heureusement que deux bandes velcro sont présentes pour nous faciliter la tâche. De notre côté, nous avons dû retirer les paniers HDD pour remettre la fameuse goulotte plus facilement.

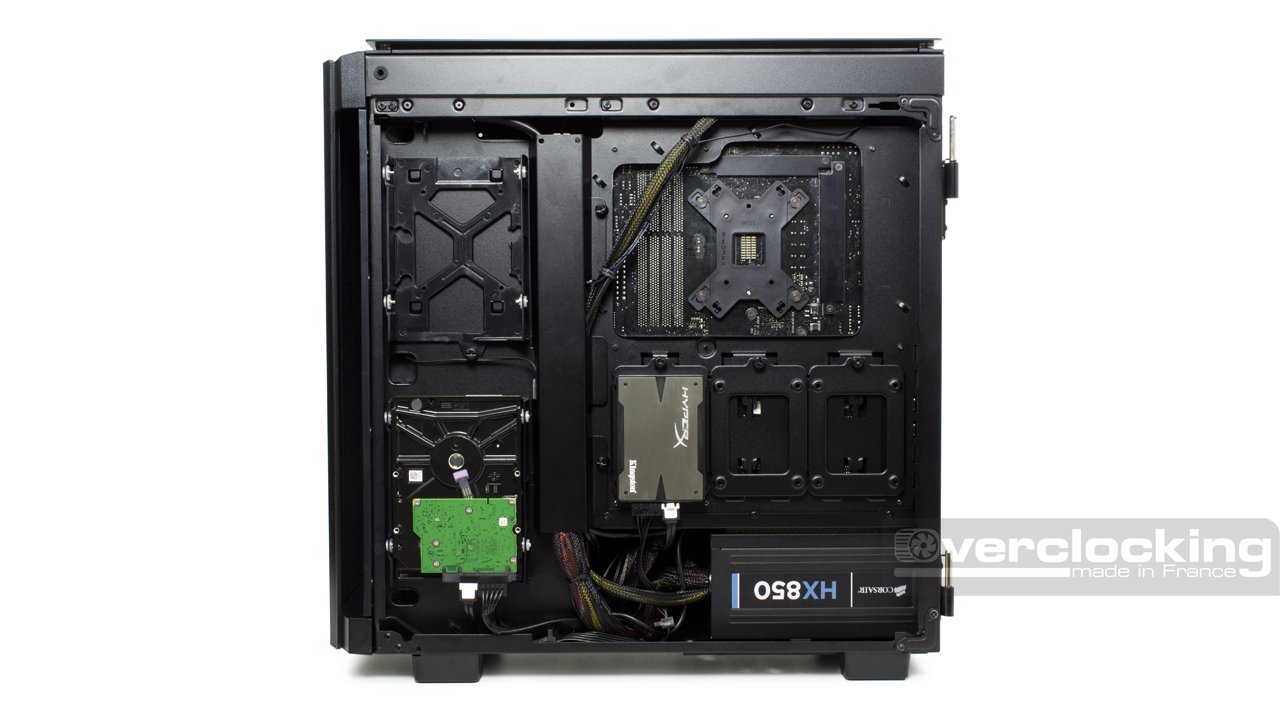

Tel que sont disposés les unités de stockage, nous avons simplement rangé le surplus de câbles sous le cache alimentation. Le reste est masqué dans le bas du boîtier.
Globalement, il n’y a rien de compliqué pour le câblage, attention cependant à l’épaisseur des paquets de câbles pour pouvoir remettre la goulotte en place. Dans le pire des cas, nous ne sommes pas obligés de la remettre. Néanmoins, attention aussi pour la fermeture des panneaux en verre. Rappelons qu’ils sont aimantés et risquent de ne pas fermer si des fils viennent buter contre la paroi.

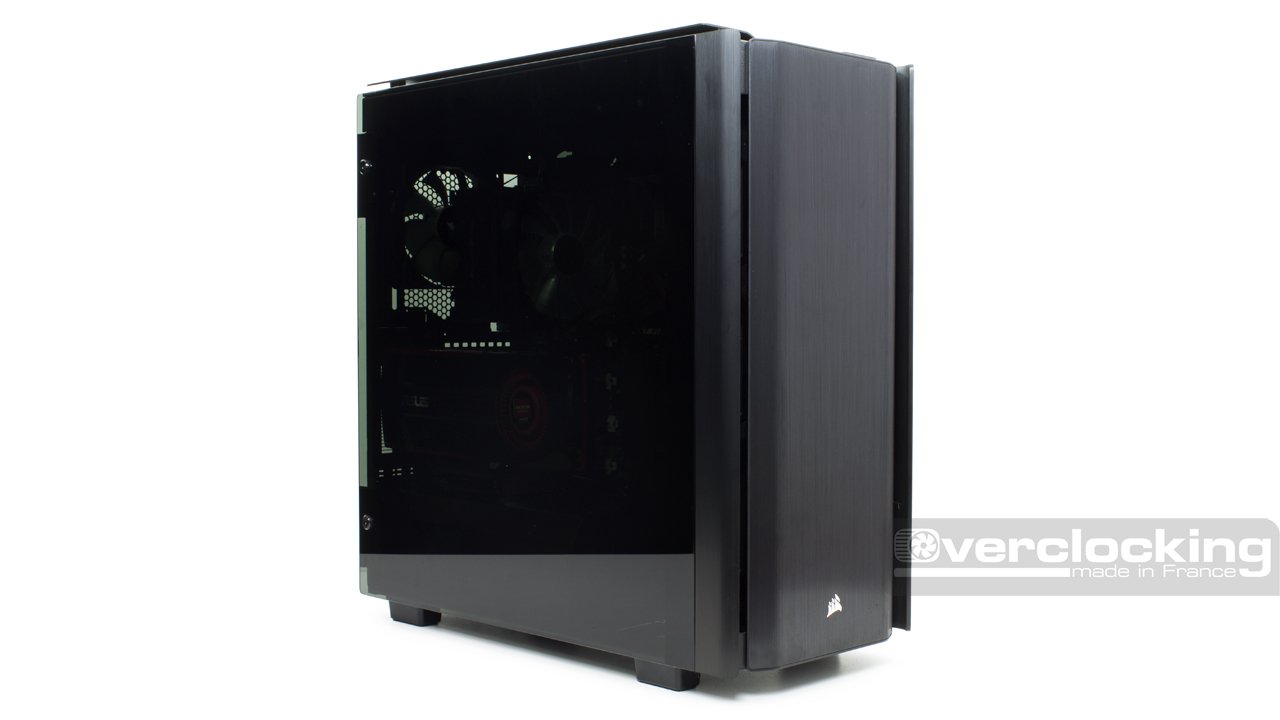

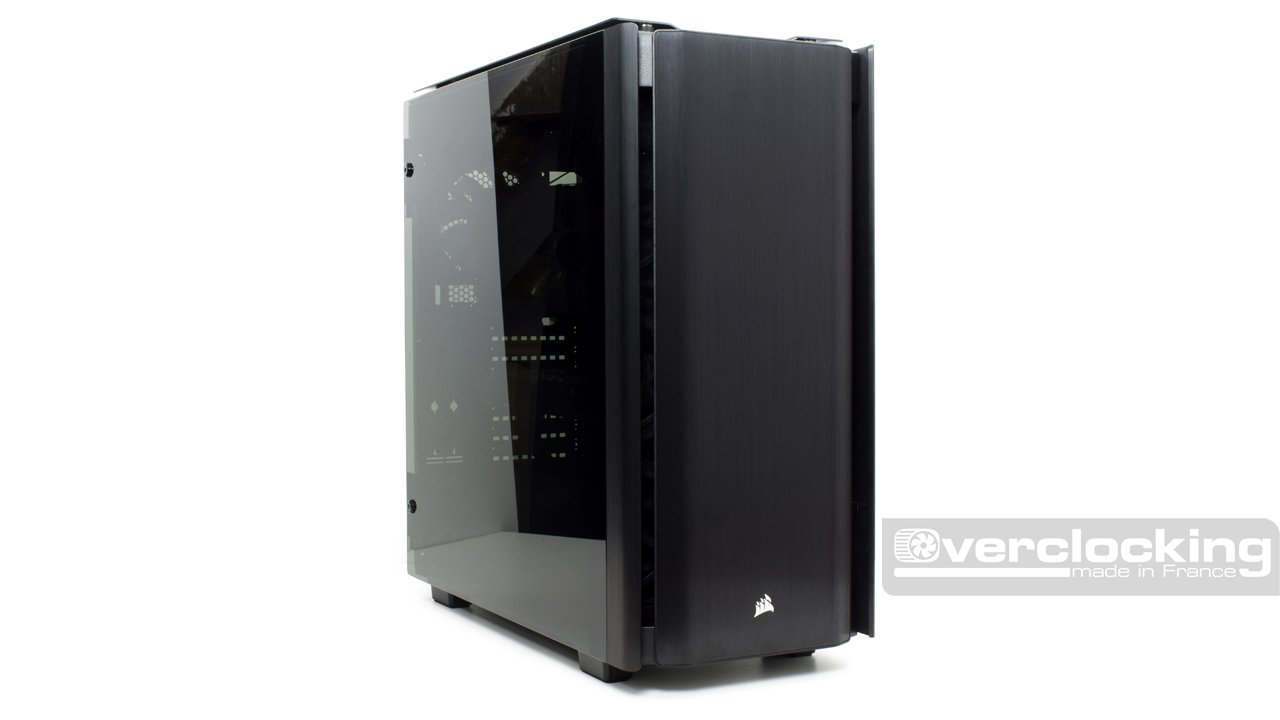

Finalement, rien de bien compliqué pour l’installation. Avec son Obsidian 500D, Corsair propose quelque chose de classique d’un point de vue agencement. Concernant le câblage, on veillera à ne pas faire de gros paquets de câbles afin de pouvoir remettre la goulotte voire même la vitre latérale si l’on se passe de goulotte. Rappelons que les panneaux sont maintenus par un système d’aimant.
