Test : Corsair Carbide 275R

Installation

C’est maintenant l’heure du baptême du feu pour notre Carbide 275R. Le boîtier va maintenant accueillir notre traditionnelle configuration de test équipée des éléments suivants :

• Carte mère : ASUS Maximus VI Extreme
• Carte graphique : ASUS HD 7970
• Ventirad Cryorig H7 Quad Lumi
• Alimentation Corsair HX850

L’alimentation :

La mise en place de notre bloc d’alimentation se fait simplement, comme une majorité des boîtiers équipés d’un cache alimentation.

Pour cela, on glisse notre HX850 de Corsair latéralement dans le boîtier. Vient maintenant le moment de fixer notre bloc par l’arrière et le tout est proprement installé.

Le stockage :

Pour l’installation des unités de stockage, il existe plusieurs possibilités.

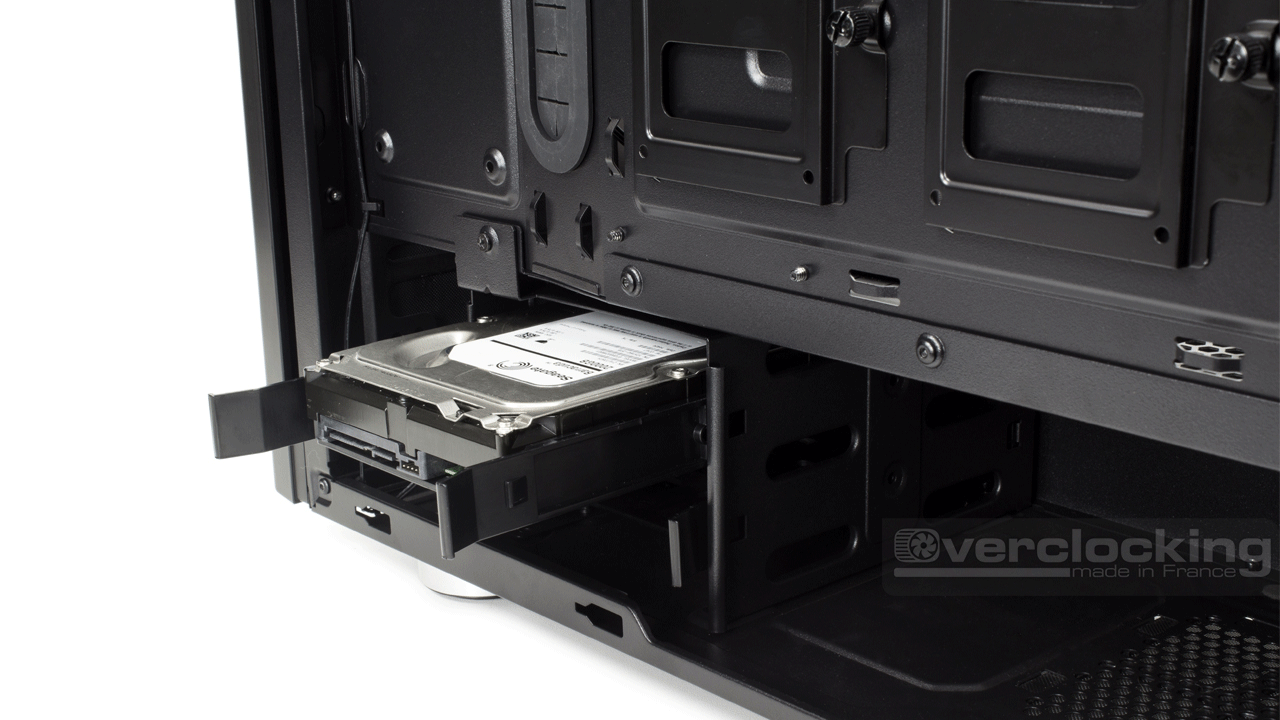

Premièrement, pour les disques durs 3.5″, rien de compliqué. On sort un des paniers compatibles de la cage HDD et on glisse notre HDD dedans. Pour cela, on écarte légèrement le panier et on fait correspondre les taquets aux pas de vis de notre stockage. Enfin, on remet l’ensemble dans sa cage.

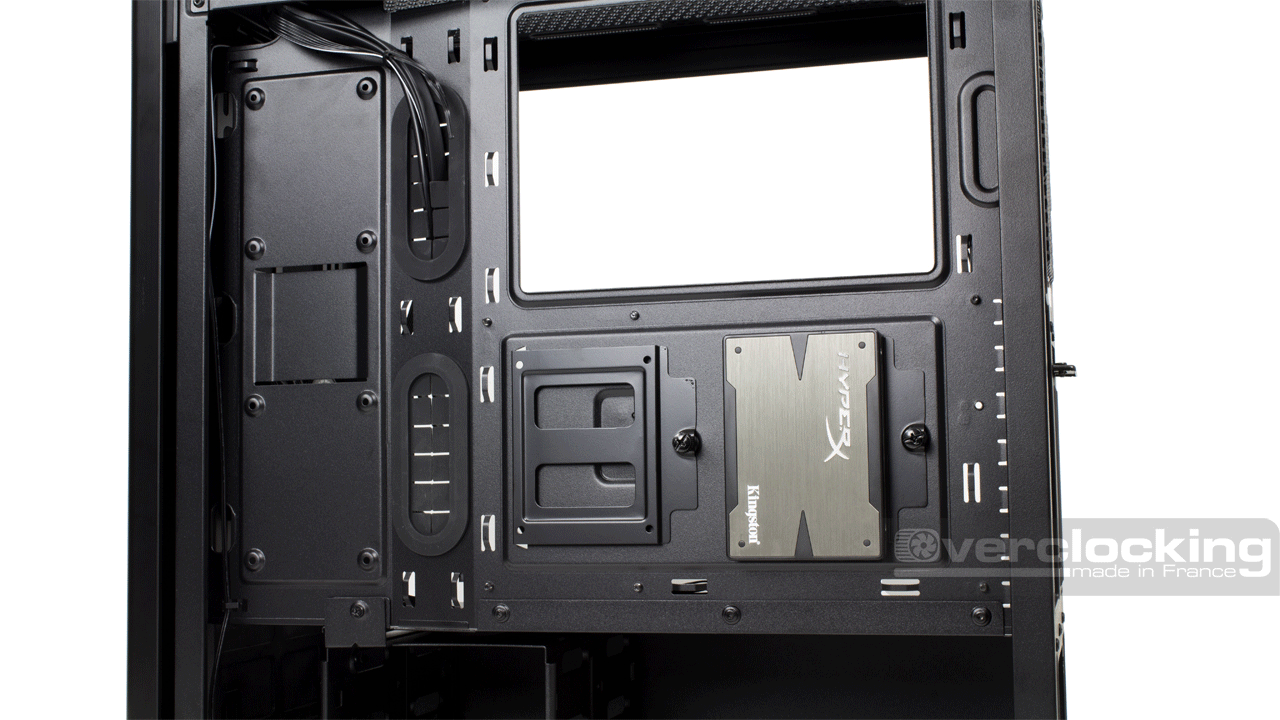

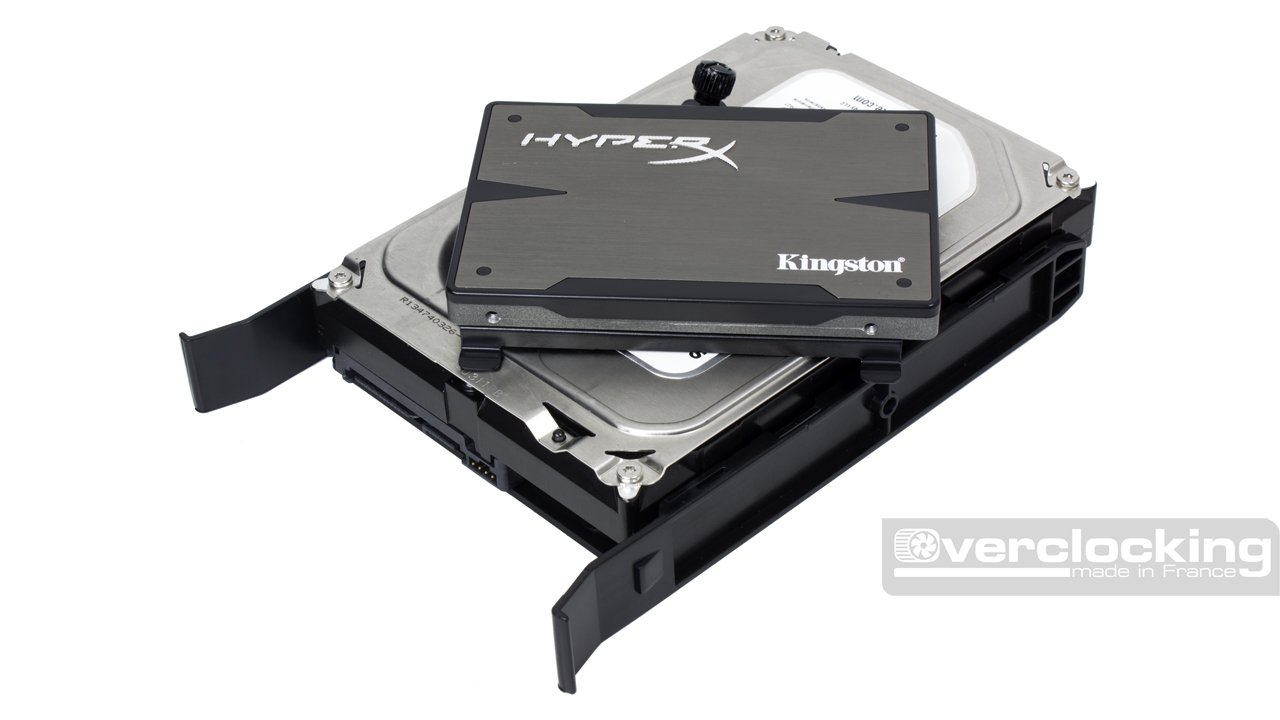

Concernant les SSD ou les disques durs 2.5″ soit :

• On fixe notre unité sur une des platines dédiées à l’aide de quatre vis.
• On installe le tout directement sur les emplacements dédiés présents à même le châssis.

Notez que les platines dédiés sont maintenues à l’aide de vis à mains.

La carte mère, ventirad, carte graphique :

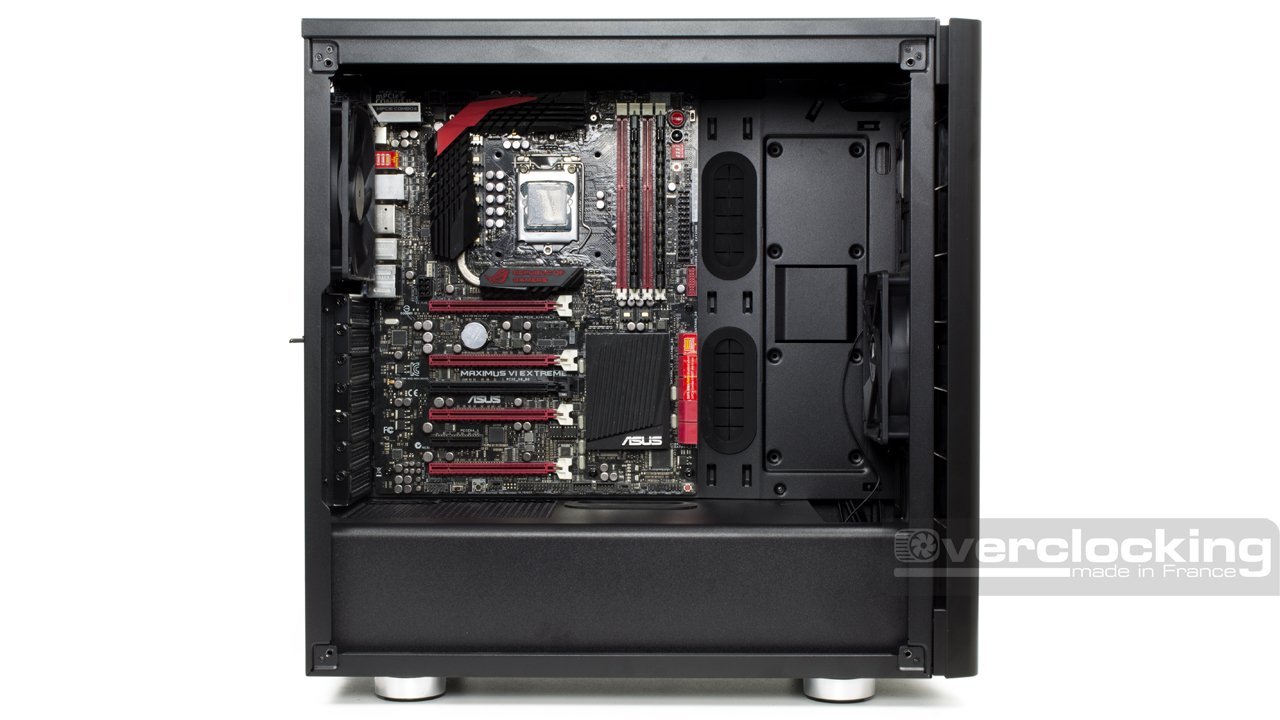

On enchaîne avec la mise en place de la carte mère. Ici, rien de bien compliqué puisqu’on la déposera simplement sur son emplacement qui lui est prédestiné. Ne reste plus qu’à la visser au Carbide 275R… Huit coups de tournevis plus tard, c’est terminé.

Pour le ventirad, même topo. Le large accès backplate laisse suffisamment d’espace afin de glisser la plaque de notre ventirad au dos de la carte mère sans gymnastique particulière. Ne restera plus qu’à suivre la notice de montage du cooling pour compléter cette étape.

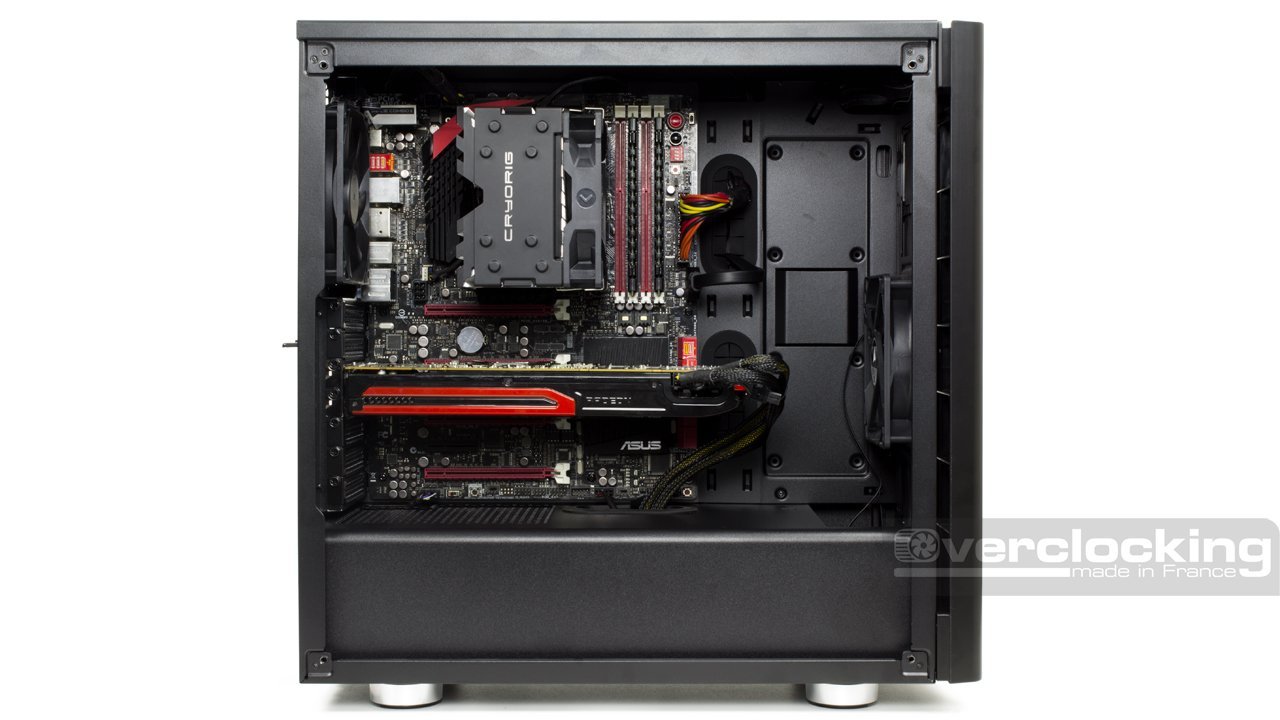

L’installation de la carte graphique se fait de manière classique. On viendra libérer deux slots d’extensions et on insèrera notre GPU. Ici, pas de vis à mains, donc, tournevis obligatoire. Comme nous vous le disions en première et seconde page, le Carbidre 275R embarque deux slots verticaux. Cependant, ces derniers sont trop proches du cache-alimentation, nous n’avons pas pu installer notre HD 7970 à la verticale… Tout du moins, avec un riser PCIe en provenance de chez Thermaltake.

Le câblage :

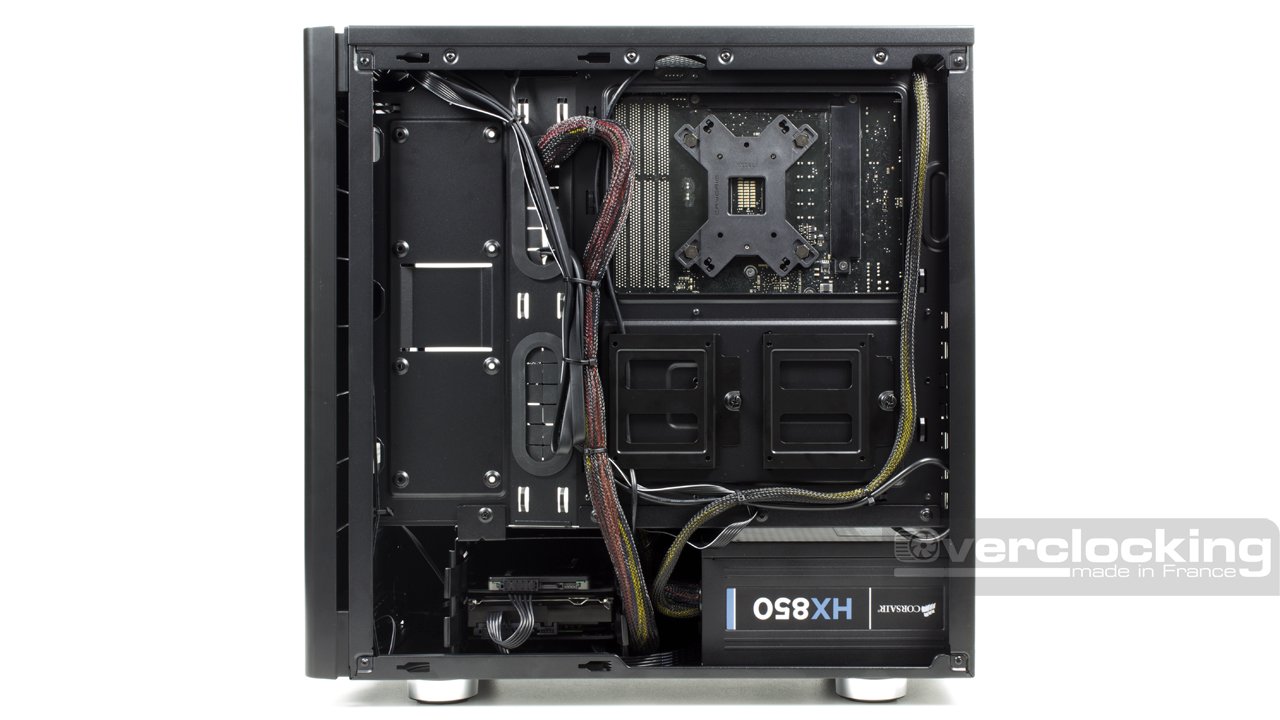

Dernière étape du montage d’une configuration : le câblage. Alors, a-t-on de la place dans ce boîtier pour les câbles ? Voyons cela.

Ici, on commence par câbler le panneau de contrôle du boîtier. Pour cela, les câbles longeront la carte mère par la gauche et par le dessous. On fera sortir la connectique par les divers passe-cloisons du cache-alim. Notons que celui situé dans le fond du boîtier et fort utile pour les prises casques et micro, cela évite d’avoir un câble visible qui longe la carte mère dans le bas.

On poursuit en branchant la carte mère. Le connecteur ATX 24 broches longera la carte par le côté gauche et ressortira par le passage le plus en hauteur. L’EPS12V fera de même au niveau de la I/O Shield. Quant aux prises PCIe pour la carte graphique, elles passeront par le cache alimentation. Le surplus de câbles sera bien entendu masqué sous le tunnel de l’alim.

Vient maintenant le moment de nous occuper des unités de stockage. Pour faciliter l’opération nous avons réuni HDD et SSD au même endroit dans la cage. Comme pour les PCIe, le surplus de câbles SATA (alimentation et données) sera masqué sous le cache-alim.

Par contre, nous avons constaté un certain manque de place à l’arrière du plateau de la carte mère. Effectivement, nous avons mesuré entre 1.5 cm et 2 cm d’espace à cet endroit. Dans notre cas, pour refermer le panneau, nous avons dû forcer un petit peu et une fois fermé, ce dernier était légèrement bombé. De plus, sur le dessus, l’installation de ventilateur ne sera pas évidente. Le connecteur EPS12V étant très proche de la paroi supérieure du Carbide 275R.

Si pour le câblage nous n’avons pas remarqué de difficultés particulières, le boîtier souffre d’un manque de place. Dans un premier temps, à l’arrière puisqu’il nous aura fallu insister pour fermer le panneau latéral et dans le haut du boîtier également. Le connecteur EPS12V est très proche de la partie supérieure du 275R ce qui ne facilitera pas la mise en place de ventilateurs.
